三极管放大电路设计-参数计算及静态工作点设置方法
三极管放大电路设计参数计算及静态工作点设置方法
三极管放大电路设计参数计算及静态工作点设置方法设计参数计算主要包括放大器的放大倍数、输入电阻、输出电阻和频率响应等参数的计算。
静态工作点设置指的是设置三极管的工作点电流和直流偏置电压，保证放大器在工作状态下的正常工作。
1.放大倍数的计算放大倍数是用来衡量放大器的信号放大情况的参数。
放大倍数的计算可以通过三极管的直流电流放大倍数和交流电流放大倍数的乘积来得到。
直流电流放大倍数可以通过三极管的参数手册查找得到，交流电流放大倍数与输入电阻和输出电阻相关，可以通过小信号模型计算得到。
2.输入电阻的计算输入电阻是指输入信号与输入端电阻之间的电阻值。
输入电阻可以通过分压器电阻和输入电容等组成，具体计算可以通过电路的电流和电压关系计算得到。
3.输出电阻的计算输出电阻是指输出信号与输出端电阻之间的电阻值。
输出电阻可以通过输出电流和输出电压关系计算得到。
4.频率响应的计算频率响应是指放大器对不同频率的输入信号的响应情况。
频率响应可以通过三极管的参数和电容等元件的组成计算得到，可以使用电路分析软件进行模拟计算。
静态工作点设置是为了保证放大器在工作状态下的正常工作，通过设置三极管的工作点电流和直流偏置电压来实现。
1.工作点电流的设置工作点电流是指三极管的静态电流，可以通过电路组成元件的参数计算得到，通过电阻和电压的关系来计算。
2.直流偏置电压的设置直流偏置电压是指三极管的偏置电压，可以通过分压电阻和二极管的压降计算得到，通过电路的分析可以得到具体的计算方法。
总结：三极管放大电路的设计参数计算和静态工作点设置是设计一个合理的放大器电路的重要步骤。
通过计算和设置合适的参数和工作点，可以实现放大器的正常工作。
为此，需要了解三极管的参数和工作原理，以及电路计算和分析的方法，同时还需要使用相关的电路分析软件进行模拟计算和仿真。
三极管放大电路原理
三极管放大电路原理一、放大电路的组成与各元件的作用Rb和Rc：提供适合偏置--发射结正偏，集电结反偏。
C1、C2是隔直(耦合)电容，隔直流通交流。
共射放大电路Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic转换为集电极与发射极间的电压变化△VCE二、放大电路的基本工作原理静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。
基极电流：IB=IBQ=(VCC-VBEQ)/Rb集电极电流：IC=ICQ=βIBQ集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析：，，，，其中。
放大电路对信号的放大作用是利用三极管的电流控制作用来实现，其实质上是一种能量转换器。
三、构成放大电路的基本原则放大电路必须有合适的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。
输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如ic =β*ib)应能有效地转变为负载上的输出电压信号。
电压传输特性和静态工作点一、单管放大电路的电压传输特性图解分析法：输出回路方程：输出特性曲线：AB段：截止区，对应于输出特性曲线中iB＜0的部分。
BCDEFG段：放大区GHI段：饱和区作为放大应用时：Q点应置于E处(放大区中心)。
若Q点设置C处，易引起载止失真。
若Q 点设置F处，易引起饱和失真。
用于开关控制场合：工作在截止区和饱和区上。
二、单管放大电路静态工作点(公式法计算)单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。
工作点稳定的偏置电路：该方法为近似估算法。
分压式偏置电路：稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，则IC↓IB↓ V BE↓ (=VB-VE)。
在静态情况下，温度上升引起IC增加，由于基极电位VB基本固定，该电流增量通过Re产生负反馈，迫使IC自动下降,使Q点保持稳定。
第二章_三极管放大电路
一. 多级放大器的耦合方式
1.阻容耦合 优点：
iC
放大电路产生 截止失真
输入波形
uCE
ib
ib失真 uo 输出波形
(2-41)
2. Q点过高，信号进入饱和区 iC
放大电路产生 饱和失真
输入波形
ib
uCE
输出波形
uo
(2-42)
实现放大的条件
1. 晶体管必须偏置在放大区。发射结正偏，集电结 反偏。 2. 正确设置静态工作点，使整个波形处于放大区。 3. 输入回路将变化的电压转化成变化的基极电流。
rbe从几百欧到几千欧。
(2-25)
从输出回路看:
iC近似平行
i C IC i c β(I B i b ) βI B βi b
iC
所以： c i
βi b
uCE
uCE
(1) 输出端相当于一个受ib 控制 的电流源。 (2) 考虑 uCE对 iC的影响，输出 端还要并联一个大电阻rce。
rce的含义:
Δu CE u ce rce Δi C ic
(2-26)
三极管的微变等效电路 c
ib
ic
ib
ic ube rbe uce
ib
b
rce
uce
ube
eቤተ መጻሕፍቲ ባይዱ
ib
b
rbe
ib
c
rce很大， 一般忽略。
微变等效电路
e
(2-27)
2、放大电路的微变等效电路
将交流通道中的三极管用微变等效电路代替: uo ui RB
4. 输出回路将变化的集电极电流转化成变化的集电 极电压，经电容滤波只输出交流信号。
三极管基本放大电路
7、如图所示的单管放大电路中，设晶体管的β=40， （1）估算放大电路的静态工作点IBQ、ICQ 、VCEQ （2）估算放大器电压放大倍数、输入电阻和输出电阻。
6、放大器的交流参数有哪些？
7、如何估算基本放大电路的静态工作点？
8、如何估算基本放大电路的交流参数？
◇ 要点点拔
一、三极管基本放大电路
三极管V：核心元件，放大电流。
电源VCC：保障三极管处于放大状态。 RB：基极偏置电阻，提供适当的 基极电流，以使电路获得合 适的静态工作点。 RC：将集电极电流的变化转化成 集射之间的电压变化。 共发射极放大电路
2、交流参数的估算： 依据：交流通路
三极管输 r ≈300+（1+β） be 入电阻rbe ：
ri=Rb//rbe ≈rbe
三极管输 出电阻： rce
ro=Rc//rce≈Rc
Av = vo/ vi= -β (RC// RL)/ rbe
举例分析：
用估算法分析下图的静态工作点,已知β=37.5。
Hale Waihona Puke U CC U BE IB RB
说明：1、从波形图上能看出，该电路对输入信号进行了放大。
2、输出信号与输入信号相位相反，这种共发射极放大电路又称反相放大器。
六、直流通路与交流通路
1、直流通路的画法： 将电容视为开路，其他不变。
将电容和电源视为短路，其他不变。 2、交流通路的画法：
用来分析放大电 路中的静态工作点
用来分析放大电 路中的交流参数
5、在共射极放大电路中，偏置电阻Rb增大，三极管
的（
A、VCE减小
）。
B、IC减小 C、IC增大 D、IB增大
6、在如图所示的放大电路中，三极管的电流放大 系数β=60，VBEQ=0.7V,试求:

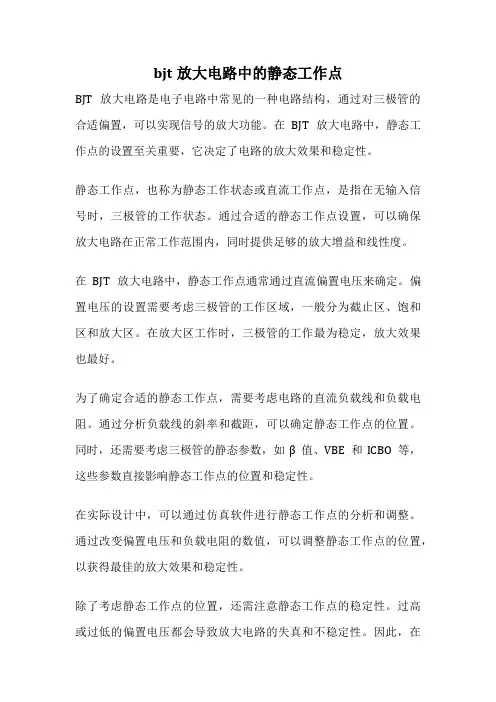

bjt放大电路中的静态工作点
bjt放大电路中的静态工作点BJT放大电路是电子电路中常见的一种电路结构，通过对三极管的合适偏置，可以实现信号的放大功能。
在BJT放大电路中，静态工作点的设置至关重要，它决定了电路的放大效果和稳定性。
静态工作点，也称为静态工作状态或直流工作点，是指在无输入信号时，三极管的工作状态。
通过合适的静态工作点设置，可以确保放大电路在正常工作范围内，同时提供足够的放大增益和线性度。
在BJT放大电路中，静态工作点通常通过直流偏置电压来确定。
偏置电压的设置需要考虑三极管的工作区域，一般分为截止区、饱和区和放大区。
在放大区工作时，三极管的工作最为稳定，放大效果也最好。
为了确定合适的静态工作点，需要考虑电路的直流负载线和负载电阻。
通过分析负载线的斜率和截距，可以确定静态工作点的位置。
同时，还需要考虑三极管的静态参数，如β值、VBE和ICBO等，这些参数直接影响静态工作点的位置和稳定性。
在实际设计中，可以通过仿真软件进行静态工作点的分析和调整。
通过改变偏置电压和负载电阻的数值，可以调整静态工作点的位置，以获得最佳的放大效果和稳定性。
除了考虑静态工作点的位置，还需注意静态工作点的稳定性。
过高或过低的偏置电压都会导致放大电路的失真和不稳定性。
因此，在设计放大电路时，需要综合考虑静态工作点的位置和稳定性，以确保电路的正常工作。
总的来说，BJT放大电路中静态工作点的设置是至关重要的。
通过合理的偏置设置和参数分析，可以确保放大电路具有良好的放大效果和稳定性。
在实际设计中，需要综合考虑电路的各种参数，以实现最佳的性能表现。
只有在静态工作点设置恰当的情况下，放大电路才能发挥出最大的功效，实现信号的有效放大。

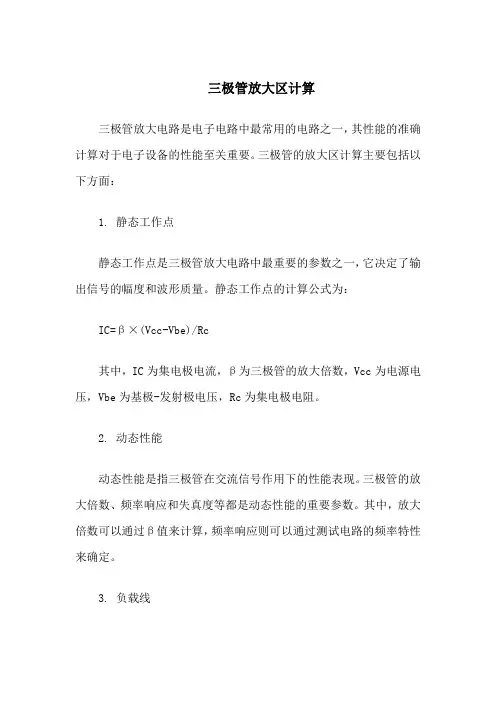

三极管放大区计算
三极管放大区计算三极管放大电路是电子电路中最常用的电路之一，其性能的准确计算对于电子设备的性能至关重要。
三极管的放大区计算主要包括以下方面：1. 静态工作点静态工作点是三极管放大电路中最重要的参数之一，它决定了输出信号的幅度和波形质量。
静态工作点的计算公式为：IC=β×(Vcc-Vbe)/Rc其中，IC为集电极电流，β为三极管的放大倍数，Vcc为电源电压，Vbe为基极-发射极电压，Rc为集电极电阻。
2. 动态性能动态性能是指三极管在交流信号作用下的性能表现。
三极管的放大倍数、频率响应和失真度等都是动态性能的重要参数。
其中，放大倍数可以通过β值来计算，频率响应则可以通过测试电路的频率特性来确定。
3. 负载线负载线是指三极管输出端的电压和电流之间的关系曲线。
在三极管放大电路中，负载线的计算对于确定最大输出电压和最大输出电流非常重要。
负载线的计算公式为：IL=β×(Vcc-Vbe)/RL其中，IL为负载电流，RL为负载电阻。
4. 输入阻抗输入阻抗是指三极管输入端的电阻值，它决定了电路对信号源的负载情况。
输入阻抗的计算公式为：Zin=Rb//[(1/β)//(Rs+Rc)]其中，Rb为基极电阻，Rs为信号源内阻，Rc为集电极电阻。
5. 输出阻抗输出阻抗是指三极管输出端的电阻值，它决定了电路对负载的驱动能力。
输出阻抗的计算公式为：Zout=(Rs+Rc)//RL其中，Rs为信号源内阻，Rc为集电极电阻，RL为负载电阻。
6. 偏置电路偏置电路是用于设置三极管静态工作点的电路。
常见的偏置电路有固定偏置电路和分压偏置电路等。
偏置电路的计算公式可以根据具体电路来确定。
7. 保护电路保护电路是电子设备中不可忽视的一部分，它可以确保三极管不会因为过电压、过电流等原因而损坏。
以下是几种常见的保护电路：（1）稳压二极管保护电路稳压二极管可以限制三极管的基极-发射极电压，从而保护三极管免受过电压的损害。
三极管共发射极放大电路放大倍数
三极管共发射极放大电路放大倍数摘要：1.三极管共发射极放大电路的基本原理2.放大倍数的计算方法3.影响放大倍数的主要因素4.提高放大倍数的措施正文：一、三极管共发射极放大电路的基本原理三极管共发射极放大电路是一种常见的信号放大电路，其主要组成部分包括三极管、电阻、电容等。
在工作过程中，输入信号接入三极管的基极，经过放大后，从三极管的发射极输出放大后的信号。
这种电路具有高输入阻抗、低输出阻抗的特点，广泛应用于各种电子设备中。
二、放大倍数的计算方法放大倍数（放大系数）是指输入信号与输出信号之间的比例关系。
在三极管共发射极放大电路中，放大倍数的计算公式为：放大倍数（A）= 输出电压（Vout）/ 输入电压（Vin）其中，输出电压是指三极管发射极的电压，输入电压是指三极管基极的电压。
三、影响放大倍数的主要因素1.三极管的静态工作点：三极管的静态工作点决定了其传输特性，从而影响放大倍数。
合理选择静态工作点，可以实现较高的放大倍数。
2.电阻和电容的选取：电阻和电容的选取会影响电路的频率响应，进而影响放大倍数。
适当选择电阻和电容的数值，可以提高电路的放大倍数。
3.输入信号的频率：输入信号的频率会影响三极管的放大效果。
在一定范围内，输入信号的频率越高，放大倍数越大。
但超过一定频率后，放大倍数会减小。
四、提高放大倍数的措施1.优化三极管的静态工作点：通过调整三极管的静态工作点，使其工作在最佳状态，可以提高放大倍数。
2.合理选取电阻和电容：根据电路的实际需求，选择合适的电阻和电容数值，以提高电路的放大倍数。
3.优化输入信号的频率：在设计电路时，应考虑输入信号的频率对放大倍数的影响，并根据实际需求调整电路参数。
4.采用多级放大电路：通过将多个放大电路级联，可以进一步提高放大倍数，同时改善电路的频率响应。
总之，三极管共发射极放大电路的放大倍数受到多种因素的影响。
要实现较高的放大倍数，需要从电路的各个环节进行优化。
三极管放大电路设计参数计算及静态工作点设置方法
三极管放大电路设计参数计算及静态工作点设置方法三极管放大电路是一种常见的电子放大电路，适用于信号放大和功率放大等应用。
在设计三极管放大电路时，需要确定一些参数来保证电路的性能和稳定性，并且要设置合适的静态工作点来确保信号的放大没有失真。
本文将详细介绍三极管放大电路参数的计算和静态工作点的设置方法。
一、三极管放大电路参数的计算在设计三极管放大电路时，需要确定以下参数：输入电阻(Rin)，输出电阻(Rout)，电压增益(Av)，功率增益(Ap)，频率响应等。
1. 输入电阻(Rin)的计算输入电阻是指输入信号与输入电路之间的等效电阻。
输入电阻的计算公式为：Rin = β × (RE + Rin')其中，β为三极管的放大倍数，RE为发射极电阻，Rin'为信号源的内部电阻。
2. 输出电阻(Rout)的计算输出电阻是指输出信号与输出电路之间的等效电阻。
输出电阻的计算公式为：Rout = RL // RC其中，RL为负载电阻，RC为集电极电阻。
3.电压增益(Av)的计算电压增益是指输出电压与输入电压之间的增益倍数。
电压增益的计算公式为：Av=-β×(RL//RC)4.功率增益(Ap)的计算功率增益是指输出功率与输入功率之间的增益倍数。
功率增益的计算公式为：Ap=Av^25.频率响应的计算频率响应是指电路对不同频率信号的放大程度。
频率响应的计算需要考虑三极管和其他元件的频率特性。
二、静态工作点的设置方法静态工作点是指三极管放大电路在无输入信号时的直流电压和电流的状态。
合适的静态工作点能够确保信号放大不失真，并保证电路的稳定性。
静态工作点主要通过设计稳定的偏置电路来设置，一般可以采用电流源偏置或电阻偏置的方式。
1.电流源偏置电流源偏置是通过集电极电流源来提供恒定的偏置电流，使得三极管工作在恒定的电流状态。
电流源偏置能够提供较高的静态稳定性和抗干扰能力，但电路复杂度较高。
2.电阻偏置电阻偏置是通过串联电阻来提供偏置电流，使得三极管工作在恒定的电流状态。
三极管的静态工作点
三极管的静态工作点三极管是电子元件中最为基本的一种，它具有电流放大、开关等多种功能，因此应用广泛。
而三极管的静态工作点是三极管操作过程中的关键点之一，它可以影响三极管的工作状态和性能。
下面，将从以下几方面详细介绍三极管的静态工作点。
一、什么是静态工作点三极管的工作状态可以通过图像呈现出来，而这个图像被称为特性曲线。
图像中的一点代表了三极管的某一工作状态，而这个工作状态可以通过两个参数来描述，即电压和电流。
当电压和电流确定时，就可以确定三极管的静态工作点。
简单来说，静态工作点就是三极管的稳态工作点，是三极管特性曲线上某一点的电压和电流值。
二、如何确定静态工作点1. 采用试算法试算法是最常用来确定三极管静态工作点的方法。
这个方法包括了以下几个步骤：① 先根据三极管的管子标准参数计算出直流稳态放大系数β。
② 根据负载电阻值计算出电路中的电流值。
③ 计算出电源电压和三极管的发射极电阻。
④ 画出三极管的特性曲线图，并根据实际电路参数确定曲线的位置。
⑤ 从特性曲线中读出电流和电压值，计算出三极管的静态工作点。
2. 采用基准电流源法基准电流源法是另外一种确定三极管静态工作点的方法，它需要如下步骤：① 确定基准电流源的电流值。
② 连接有效高阻负载产生基准电压，使其等于三极管基极电压。
③ 根据电压和电流计算出三极管的静态工作点。
三、静态工作点的优化三极管的静态工作点不能超过最大功率限制和最大电压限制。
否则，三极管可能遭受损坏，影响电路的正常工作。
因此，在确定静态工作点时，要遵守安全指导书，合理调整电路参数，尽量将静态工作点调整到最佳位置。
结语：三极管是一种基础的电子元件，它在电子电路中的应用非常广泛。
而静态工作点是三极管电路中一个非常重要的概念，它影响着三极管的性能和工作状态。
因此，在设计和调试三极管电路时，一定要详细了解三极管静态工作点的相关知识，并且使用正确的方法进行计算和优化。
三极管放大电路设计参数计算及静态工作点方法
三极管放大电路设计参数计算及静态工作点方法三极管是一种常用的电子元件，常用于放大电路中。
在设计三极管放大电路时，需要计算一些参数，并确定静态工作点。
首先，我们需要计算三极管的放大倍数。
放大倍数可以通过β值来计算，β值是指集电极电流（IC）和基极电流（IB）之间的比值。
β值可以在三极管的数据手册或规格表中找到。
假设β值为100，那么三极管的放大倍数就是100。
接下来，我们需要计算输入电阻和输出电阻。
输入电阻可以通过以下公式计算：输入电阻（RI）= β × 小信号晶体管的基极电阻（rb）输出电阻可以通过以下公式计算：输出电阻（RO）= 小信号晶体管的集电极电阻（rc）/β然后，我们需要计算所需的放大电压和工作电流。
这些参数可以通过给定的输入电压和负载电阻来计算。
假设我们希望输出电压为10V，负载电阻为1kΩ，那么放大电压可以通过以下公式计算：放大电压（VL）=输出电压（V0）/β工作电流（IL）=放大电流（IC）=输出电压（V0）/负载电阻（RL）最后，我们需要确定静态工作点。
静态工作点是指三极管放大电路在没有输入信号时的工作状态。
静态工作点通常由集电极电流（ICQ）和集电极电压（VCEQ）确定。
静态工作点的选择需要考虑到三极管的工作范围和线性区。
静态工作点的选择可以通过以下步骤进行：1.确定集电极电流（ICQ）和集电极电压（VCEQ）的目标值。
这些值可以通过数据手册或规格表中的参数找到。
2.根据静态工作点的目标值，选择电路中的元件值，以使得电路满足ICQ和VCEQ的要求。
3.通过计算电路中的电阻、电容等元件的数值，来满足ICQ和VCEQ 的要求。
4.通过仿真或实验验证静态工作点是否满足要求。
总结起来，设计三极管放大电路需要计算放大倍数、输入电阻和输出电阻，并确定放大电压和工作电流的要求。
然后，通过选择合适的元件值和调节电路参数，确定静态工作点，以使得电路达到预期的放大效果。
三极管放大电路设计参数计算及静态工作点设置方法
三极管放大电路设计参数计算及静态工作点设置方法首先，我们需要确定电路的放大倍数，即输入信号的幅度与输出信号的幅度之比。
根据放大倍数的要求，可以确定三极管的工作状态，包括放大模式和饱和模式。
放大模式下，三极管工作在放大区，输入信号的变化会引起输出信号的变化。
饱和模式下，三极管工作在饱和区，输出信号的变化不再受输入信号的影响。
根据放大倍数的要求选择合适的工作状态。
其次，我们需要确定三极管的工作电流和工作电压。
工作电流决定了三极管的放大能力，一般选择适中的工作电流。
工作电压决定了三极管的工作状态，包括放大区和饱和区。
在放大区中，输入信号会被放大；在饱和区中，输入信号不再被放大。
选择合适的工作电压可以使得电路在放大区中工作。
接下来，我们需要计算电路的元器件参数，包括三极管的输入阻抗、输出阻抗和增益。
输入阻抗决定了输入信号与电路之间的匹配程度，输出阻抗决定了电路对负载的驱动能力，增益决定了输入信号与输出信号之间的关系。
根据电路的需求确定合适的元器件参数。
最后，我们需要设置静态工作点，即三极管的稳定工作状态，使得输出信号在正负半周均能够被放大。
静态工作点的设置可以通过调整电路的直流工作电压来实现。
静态工作点的设置一般是通过选择合适的偏置电阻、偏置电容和电源电压来实现。
总之，三极管放大电路的设计需要进行参数计算和静态工作点的设置。
通过选择合适的工作状态、工作电流和工作电压，计算合适的元器件参数，以及设置合适的静态工作点，可以实现三极管放大电路的设计。
在设计过程中，还需要考虑电路的稳定性、线性度和功耗等因素，以满足电路的实际应用需求。
静态工作点的计算方法
在学习之前，我们先来了解一个概念：什麽是Q点它就是直流工作点，又称为静态工作点，简称Q点。
我们在进行静态分析时，主要是求基极直流电流I B、集电极直流电流I C、集电极与发射极间的直流电压U CE一：公式法计算Q点我们可以根据放大电路的直流通路，估算出放大电路的静态工作点。
下面把求I B、I C、U CE的公式列出来三极管导通时，U BE的变化很小，可视为常数，我们一般认为：硅管为锗管为例1:估算图(1)放大电路的静态工作点。
其中R B=120千欧，R C=1千欧，U CC=24伏，ß=50，三极管为硅管解：I B=(U CC-U BE)/R B=120000=(mA)I C=ßI B=50*=(mA)U CE=U CC-I C R C=*1=二：图解法计算Q点三极管的电流、电压关系可用输入特性曲线和输出特性曲线表示，我们可以在特性曲线上，直接用作图的方法来确定静态工作点。
用图解法的关键是正确的作出直流负载线，通过直流负载线与i B=I BQ点。
读出它的坐标即得I C和U CEQ的特性曲线的交点，即为图解法求Q点的步骤为：（1）：通过直流负载方程画出直流负载线，（直流负载方程为U CE= U CC-i C R C）（2）：由基极回路求出I B（3）：找出i B=I B这一条输出特性曲线与直流负载线的交点就是Q 点。
读出Q点的坐标即为所求。
例2：如图（2）所示电路，已知Rb=280千欧，Rc=3千欧，Ucc=12伏，三极管的输出特性曲线如图（3）所示，试用图解法确定静态工作点。
解：（1）画直流负载线：因直流负载方程为U CE=U CC-i C R Ci C=0，U CE=U CC=12V；U CE=4mA，i C=U CC/R C=4mA，连接这两点，即得直流负载线：如图（3）中的兰线（2）通过基极输入回路，求得I B=（U CC-U BE）/R C=40uA（3）找出Q点（如图（3）所示），因此I C=2mA；U CE=6V三：电路参数对静态工作点的影响静态工作点的位置在实际应用中很重要，它与电路参数有关。
三极管静态工作点 multisim
三极管静态工作点 multisim
三极管静态工作点是指三极管在没有输入信号时的直流偏置点。
在设计放大电路时，正确设置三极管的静态工作点非常重要，因为它直接影响了电路的增益、线性度和稳定性。
在Multisim中，我们可以通过模拟实验来观察三极管的静态工作点。
首先，我们需要在Multisim中选择一个三极管元件，并将其放置在电路图中。
然后，我们需要为三极管提供适当的电源电压和电阻，以确定三极管的静态工作点。
在设置电源电压时，我们需要考虑三极管的最大工作电压和电流。
通常情况下，我们会选择一个适当的直流电源电压，并使用电阻限制三极管的电流。
在Multisim中，我们可以使用电源和电阻元件来模拟这些电路。
一旦我们确定了电源电压和电阻，我们就可以使用Multisim的仿真功能来模拟三极管的静态工作点。
我们可以通过设置Multisim的仿真参数来观察电路的性能，例如电压增益、输入和输出电阻、频率响应等。
在Multisim中，我们可以使用曲线跟踪器来观察三极管的静态工作点。
曲线跟踪器是一种可视化工具，可以显示电路中各个元件的电压和电流。
通过观察曲线跟踪器，我们可以确定三极管的静态工作点，并调整电路中的元件以优化电路的性能。
通过Multisim的模拟实验，我们可以更好地理解三极管的静态工作点，并优化放大电路的性能。
在实际应用中，正确设置三极管的静态工作点是设计高性能放大电路的重要一步。
三极管放大电路设计,参数计算及静态工作点设置方法
数字电路即为TTL或C-MOS逻辑电路，而谈到模拟电路，首先就应想到运算放大器。
但是，这里讲的运算放大器是怎样一个器件呢?简而言之，运算放大器是具有两个输入端，一个输出端，以极大的放大率将两输入端之间的电压放大之后，传递到输出端的一种放大器。
如果以电路符号来表示运算放大器，则如右图，可表示为三角形。
它的两个输入部分分别叫做非倒相输入(1N＋)和倒相输入(IN－)。
它以极大的放大率将倒相输入端与非倒相输人端之间的电压放大，然后从输出端(OUT)输出。
在一个封装之中，放入一个运算放大器电路的称为单(Single)运算放大器，放入两个运算放大器电路称为双(Dual)运算放大器，放入四个运算放大器电路，称为四(Quad)运算放大器。
使用四运算放大器的电路，比使用单、双运算放大器组装的电路板，面积可变得更小。
在几乎所有的封装中，若为单运算放大器，则使用管壳型封装或8引脚双列式封装；若为双运算放大器，则使用8引脚双列式封装；若为四运算放大器，则使用14引脚双列式封装。
并且，在一般情况下，引脚的排列一般是通用的，尽管也有例外，对业余爱好者使用的运算放大器来讲，可能只会使用以上几种封装方式。
因此，弄清这种引线的分布方式，将非常方便。
B类OTL功率放大电路原理图a 半对称互补OTL放大电路图b 全对称互补OTL放大电路图一输入变压器式功放电路输入变压器式SEPP电路如图一，利用输入变压器进行相位反转作用。
线路简单而中心电压又稳定，如果使用两电源方式，可简单剪掉输出电容器。
又，输出短路时，不容易流出大电流，对过载引起的破坏，有很大的防止作用。
不过因为输入变压器的影响，不能有较深的负反馈，所以不能获得较低的失真，在高频特性及失真会显著恶化是主要缺点。
图二CE分割方式Lwn838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号如图二所示，利用三极管Q1 集电极与发射极之相位相反进行反向的方式，与真空管的PK分割相同。
单管三极管放大电路实验
实验三三极管放大电路实验一、实验目的1．学习测量和调整放大器的静态工作点；2．学习测量电压放大倍数；3．了解共射极放大器的参数变化对静态工作点、放大倍数及输出波形的影响。
二、实验与原理电路图单管交流放大实验电路如图6-1所示。
图6-1 三极管放大电路实验电路图1．由三极管组成的放大电路为了获得最大不失真输出信号，必须合理设置静态工作点。
如果静态工作点太高或太低，或输入信号过大，都会使输出波形产生非线性失真。
对于小信号放大器，工作点都选择在交流负载线的中点附近，一般采用改变偏置电阻R B的方法来调节静态工作点。
2．电压放大倍数A u是指放大电路正常（即不失真）工作时对输入信号的放大能力，即A u=U o/U i，式中，Uo、Ui为输出和输入电压的有效值，可以用晶体管毫伏表测量。
三、仪器设备1．直流稳压电源2．晶体管毫伏表3．万用表4．信号发生器5．示波器四、实验内容与步骤1．先将直流稳压电源得输出调至+15V（以万用表测量的值为准），然后关掉电源。
用导线将电源输出接到实验电路板上，并按图6-1接好实验电路（R C=2.4kΩ），检查无误后接通电源。
2．三极管放大电路的静态研究（1）调节R w使放大器的发射极电位U E =2V左右，然后分别测出U B、U C，再计算出U BE、U CE、I C的大小（已知β=200)。
（2）左右调节R w，分别观察表格6-1中各量的变化趋势，并记录。
表6-13．三极管放大电路的动态研究（1）重新调节静态工作点U E =2V左右。
（2）使信号发生器输出1kHz、10mV的正弦波信号，接到放大器的输入端，将放大器的输出（R L=∞）信号接至示波器上观察输出波形，若不失真，测出u i和u o的大小，计算出电压放大倍数，并与估算值相比较。
（3）在输出波形不失真的情况下，按表6-2中给定的条件，测量并记录输出电压u o，计算电压放大倍数。
与预习结果相比较。
表6-2*4．调出放大器的最大输出幅度：在上述条件下，接上2kΩ负载电阻，调节R B使不失真时的输出电压最大（这里是指在Q点可调的情况下，电路所能达到的最大不失真输出幅度）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管放大电路设计-参数计算及静态工作点设置方法
————————————————————————————————作者：————————————————————————————————日期：
三极管放大电路设计,参数计算及静态工作点设置方法
说一下掌握三极管放大电路计算的一些技巧
放大电路的核心元件是三极管,所以要对三极管要有一定的了解。
用三极管构成的放大电路的种类较多,我们用常用的几种来解说一下(如图1)。
图1是一共射的基本放大电路,一般我们对放大路要掌握些什么内容?
(1)分析电路中各元件的作用;
(2)解放大电路的放大原理;
(3)能分析计算电路的静态工作点;
(4)理解静态工作点的设置目的和方法。
以上四项中,最后一项较为重要。
图1中,C1,C2为耦合电容,耦合就是起信号的传递作用,电容器能将信号信号从前级耦合到后级,是因为电容两端的电压不能突变,在输入端输入交流信号后,因两端的电压不能突变因,输出端的电压会跟随输入端输入的交流信号一起变化,从而将信号从输入端耦合到输出端。
但有一点要说明的是,电容两端的电压不能突变,但不是不能变。
R1、R2为三极管V1的直流偏置电阻,什么叫直流偏置?简单来说,做工要吃饭。
要求三极管工作,必先要提供一定的工作条件,电子元件一定是要求有电能供应的了,否则就不叫电路了。
在电路的工作要求中,第一条件是要求要稳定,所以,电源一定要是直流电源,所以叫直流偏置。
为什么是通过电阻来供电?电阻就象是供水系统中的水龙头,用调节电流大小的。
所以,三极管的三种工作状态“:载止、饱和、放大”就由直流偏置决定,在图1中,也就是由R1、R2来决定了。
首先,我们要知道如何判别三极管的三种工作状态,简单来说,判别工作于何种工作状态可以根据Uce的大小来判别,Uce接近于电源电压VCC,则三极管就工作于载止状态,载止状态就是说三极管基本上不工作,Ic电流较小(大约为零),所以R2由于没有电流流过,电压接近0V,所以Uce就接近
于电源电压VCC。
若Uce接近于0V,则三极管工作于饱和状态,何谓饱和状态?就是说,Ic电流达到了最大值,就算I b增大,它也不能再增大了。
以上两种状态我们一般称为开关状态,除这两种外,第三种状态就是放大状态,一般测Uce接近于电源电压的一半。
若测Uce偏向VCC,则三极管趋向于载止状态,若测Uce偏向0V,则三极管趋向于饱和状态。
理解静态工作点的设置目的和方法
放大电路,就是将输入信号放大后输出,(一般有电压放大,电流放大和功率放大几种,这个不在这讨论内)。
先说我们要放大的信号,以正弦交流信号为例说。
在分析过程中,可以只考虑到信号大小变化是有正有负,其它不说。
上面提到在图1放大电路电路中,静态工作点的设置为Uce接近于电源电压的一半,为什么?
这是为了使信号正负能有对称的变化空间,在没有信号输入的时候,即信号输入为0,假设Uce为电源电压的一半,我们当它为一水平线,作为一个参考点。
当输入信号增大时,则Ib增大,Ic电流增大,则电阻R2的电压U2=Ic×R2会随之增大,Uce=VCC-U2,会变小。
U2最大理论上能达到等于V CC,则Uce最小会达到0V,这是说,在输入信增加时,Uce最大变化是从1/2的VCC变化到0V.
同理,当输入信号减小时,则Ib减小,Ic电流减小,则电阻R2的电压U2=Ic×R2会随之减小,Uce= VCC-U2,会变大。
在输入信减小时,Uce最大变化是从1/2的VCC变化到VCC。
这样,在输入信号一定范围内发生正负变化时,Uce以1/2VCC为准的话就有一个对称的正负变化范围,所以一般图1静态工作点的设置为Uce接近于电源电压的一半。
要把Uce设计成接近于电源电压的一半,这是我们的目的,但如何才能把Uce设计成接近于电源电压的一半?这就是的手段了。
这里要先知道几个东西,第一个是我们常说的Ic、Ib,它们是三极管的集电极电流和基极电流,它们有一个关系是Ic=β×Ib,但我们初学的时候,老师很明显的没有告诉我们,Ic、Ib是多大才合适?这个问题比较难答,因为牵涉的东西比较的多,但一般来说,对于小功率管,一般设Ic在零点几毫安到几毫安,中功率管则在几毫安到几十毫安,大功率管则在几十毫安到几安。
在图1中,设Ic为2mA,则电阻R2的阻值就可以由R=U/I来计算,VCC为12V,则1/2VCC为6V,R2的阻值为6V/2mA,为3KΩ。
Ic设定为2毫安,则Ib可由Ib=Ic/β推出,关健是β的取值了,β一般理论取值100,则Ib=2mA/100=20#A,则R1=(VCC-0.7V)/Ib=11.3V/20#A=56.5KΩ,但实际上,小功率管的β值远不止100,在150到400之间,或者更高,所以若按上面计算来做,电路是有可能处于饱和状态的,所以有时我们不明白,计算没错,但实际不能用,这是因为还少了一点实际的指导,指出理论与实际的差别。
这种电路受β值的影响大,每个人计算一样时,但做出来的结果不一定相同。
也就是说,这种电路的稳定性差,实际应用较少。
但如果改为图2的分压式偏置电路,电路的分析计算和实际电路测量较为接近。
在图2的分压式偏置电路中,同样的我们假设Ic为2mA,Uce设计成1/2VCC为6V。
则R1、R2、R 3、R4该如何取值呢。
计算公式如下:因为Uce设计成1/2VCC为6V,则Ic×(R3+R4)=6V;Ic≈Ie。
可以算出R3+R4=3KΩ,这样,R3、R4各是多少?
一般R4取100Ω,R3为2.9KΩ,实际上R3我们一般直取2.7KΩ,因为E24系列电阻中没有2.9K Ω,取值2.7KΩ与2.9KΩ没什么大的区别。
因为R2两端的电压等于Ube+UR4,即0.7V+100Ω×2 mA=0.9V,我们设Ic为2mA,β一般理论取值100,则Ib=2mA/100=20#A,这里有一个电流要估算的,就是流过R1的电流了,一般取值为Ib的10倍左右,取IR1200#A。
则R1=11.1V/200#A≈56KΩR2 =0.9V(/200-20)#A=5KΩ;考虑到实际上的β值可能远大于100,所以R2的实际取值为4.7KΩ。
这样,R1、R2、R3、R4的取值分别为56KΩ,4.7KΩ,2.7KΩ,100Ω,Uce为6.4V。
在上面的分析计算中,多次提出假设什么的,这在实际应用中是必要的,很多时候需要一个参考值来给我们计算,但往往却没有,这里面一是我们对各种器件不熟悉,二是忘记了一件事,我们自己才是用电路的人,一些数据可以自己设定,这样可以少走弯路。
