多量子阱的作用
多量子阱的作用多量子阱是一种特殊的半导体结构，由多个狭缝状势垒分隔而成，每个势垒中含有一个或多个原子尺寸的量子阱。
多量子阱的引入在半导体器件中起到了重要的作用，本文将从多量子阱的物理特性、应用以及未来发展等方面进行探讨。
多量子阱的物理特性主要源于其特殊的势能分布。
在势垒中形成的量子阱可以限制电子和空穴在三个空间维度上的运动，从而形成二维电子气。
这种限制使得电子和空穴的能级变得离散化，只能取到特定的能量值，形成能带结构。
这种能带结构的离散化特性使得多量子阱在光电子器件中具有独特的优势。
多量子阱的应用十分广泛。
其中最重要的应用之一是激光器。
多量子阱激光器通过在量子阱中注入载流子，使得载流子在多量子阱中发生跃迁，产生光子放大和受激辐射，从而实现激光的输出。
与传统的激光器相比，多量子阱激光器具有更低的阈值电流、更高的发光效率和更宽的波长调谐范围。
这使得多量子阱激光器在通信、医疗、材料加工等领域得到了广泛应用。
多量子阱也被应用于太阳能电池和光电探测器等光电子器件中。
通过在多量子阱中选择合适的材料和尺寸，可以调控器件的光谱响应范围和光电转换效率。
多量子阱结构的引入可以增加光电子器件的效率，并且可以实现宽波段的光谱响应，从而扩展了器件的应用范围。
在未来的发展中，多量子阱将继续发挥重要作用。
一方面，随着纳米技术的发展，人们可以制备出更加精细的多量子阱结构，进一步调控器件的性能。
例如，可以通过控制量子阱的尺寸和形状来调节电子和空穴的限制效果，实现更高效的载流子传输和更低的载流子损失。
另一方面，多量子阱也可以与其他纳米材料结合，形成复合结构，进一步拓展器件的功能。
例如，与纳米线或二维材料结合，可以实现更高的光电子转换效率和更快的响应速度。
多量子阱作为一种特殊的半导体结构，在光电子器件中具有重要作用。
通过调控多量子阱的结构和材料，可以实现更高效、更宽波段的光电转换。
随着纳米技术的发展和多量子阱与其他纳米材料的结合，多量子阱在未来的应用前景将更加广阔。
量子阱原理及应用

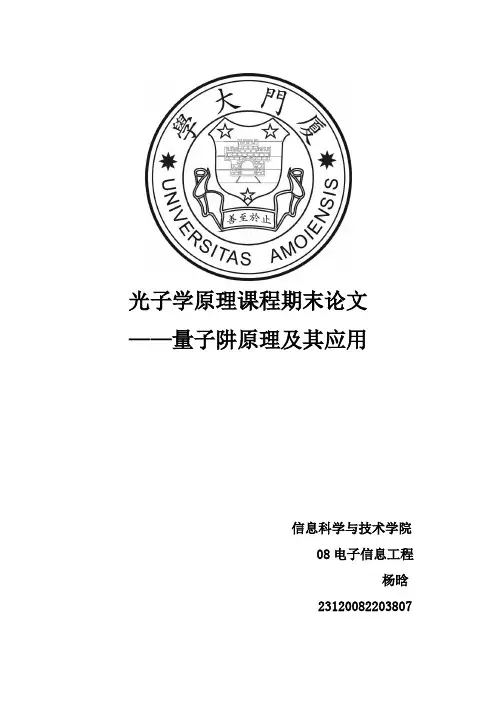

光子学原理课程期末论文——量子阱原理及其应用信息科学与技术学院 08电子信息工程杨晗 23120082203807题目：量子阱原理及其应用作者：杨晗 23120082203807摘要：随着半导体量子阱材料的发展,量子阱器件广泛应用于各种领域.本文主要介绍量子阱的基本特征,重点从量子阱材料、量子阱激光器、量子阱LED、等方面介绍量子阱理论在光电器件方面的发展及其应用。
关键词：量子阱量子约束激光器量子阱是指由2种不同的半导体材料相间排列形成的、具有明显量子限制效应的电子或空穴的势阱。
量子阱的最基本特征是，由于量子阱宽度(只有当阱宽尺度足够小时才能形成量子阱)的限制，导致载流子波函数在一维方向上的局域化。
在由2种不同半导体材料薄层交替生长形成的多层结构中，如果势垒层足够厚，以致相邻势阱之间载流子波函数之间耦合很小，则多层结构将形成许多分离的量子阱，称为多量子阱，简单来说，就是由多个势阱构成的量子阱结构为多量子阱，简称为MQW（Multiple Quantum Well），而由一个势阱构成的量子阱结构为单量子阱，简称为SQW（Single Quantum Well）。
一量子阱最基本特征由于量子阱宽度(只有当阱宽尺度足够小时才能形成量子阱)的限制，导致载流子波函数在一维方向上的局域化。
在由2种不同半导体材料薄层交替生长形成的多层结构中，如果势垒层足够厚，以致相邻势阱之间载流子波函数之间耦合很小，则多层结构将形成许多分离的量子阱，称为多量子阱。
如果势垒层很薄，相邻阱之间的耦合很强，原来在各量子阱中分立的能级将扩展成能带(微带)，能带的宽度和位置与势阱的深度、宽度及势垒的厚度有关，这样的多层结构称为超晶格。
有超晶格特点的结构有时称为耦合的多量子阱。
量子肼中的电子态、声子态和其他元激发过程以及它们之间的相互作用，与三维体状材料中的情况有很大差别。
在具有二维自由度的量子阱中，电子和空穴的态密度与能量的关系为台阶形状。
量子阱中的状态密度
量子阱中的状态密度

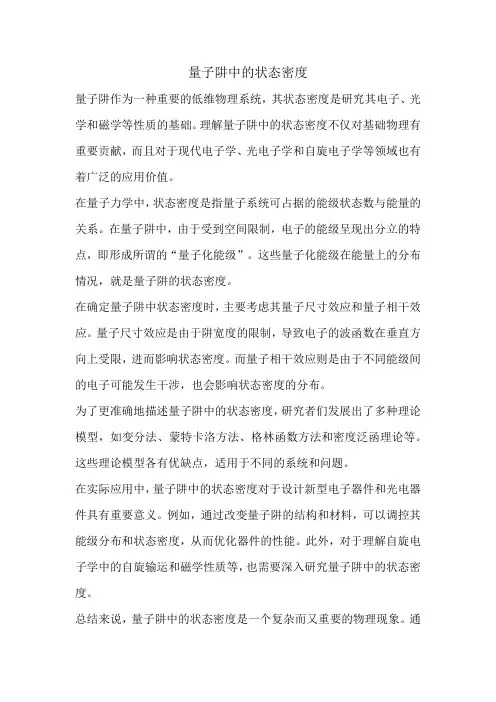

量子阱作为一种重要的低维物理系统，其状态密度是研究其电子、光学和磁学等性质的基础。
