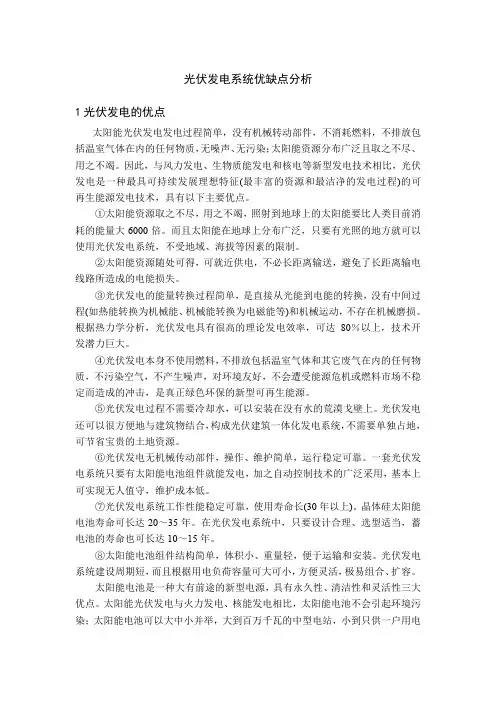

光伏发电系统优缺点分析
光伏发电系统优缺点分析1光伏发电的优点太阳能光伏发电发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪声、无污染；太阳能资源分布广泛且取之不尽、用之不竭。
因此，与风力发电、生物质能发电和核电等新型发电技术相比，光伏发电是一种最具可持续发展理想特征(最丰富的资源和最洁净的发电过程)的可再生能源发电技术，具有以下主要优点。
①太阳能资源取之不尽，用之不竭，照射到地球上的太阳能要比人类目前消耗的能量大6000倍。
而且太阳能在地球上分布广泛，只要有光照的地方就可以使用光伏发电系统，不受地域、海拔等因素的限制。
②太阳能资源随处可得，可就近供电，不必长距离输送，避免了长距离输电线路所造成的电能损失。
③光伏发电的能量转换过程简单，是直接从光能到电能的转换，没有中间过程(如热能转换为机械能、机械能转换为电磁能等)和机械运动，不存在机械磨损。
根据热力学分析，光伏发电具有很高的理论发电效率，可达80％以上，技术开发潜力巨大。
④光伏发电本身不使用燃料，不排放包括温室气体和其它废气在内的任何物质，不污染空气，不产生噪声，对环境友好，不会遭受能源危机或燃料市场不稳定而造成的冲击，是真正绿色环保的新型可再生能源。
⑤光伏发电过程不需要冷却水，可以安装在没有水的荒漠戈壁上。
光伏发电还可以很方便地与建筑物结合，构成光伏建筑一体化发电系统，不需要单独占地，可节省宝贵的土地资源。
⑥光伏发电无机械传动部件，操作、维护简单，运行稳定可靠。
一套光伏发电系统只要有太阳能电池组件就能发电，加之自动控制技术的广泛采用，基本上可实现无人值守，维护成本低。
⑦光伏发电系统工作性能稳定可靠，使用寿命长(30年以上)。
晶体硅太阳能电池寿命可长达20～35年。
在光伏发电系统中，只要设计合理、选型适当，蓄电池的寿命也可长达10～15年。
⑧太阳能电池组件结构简单，体积小、重量轻，便于运输和安装。
光伏发电系统建设周期短，而且根据用电负荷容量可大可小，方便灵活，极易组合、扩容。
10kW家庭离并网储能系统真实运营情况及收益分析
10kW家庭离并网储能系统真实运营情况及收益分析关于光伏发电，大部分都是并网系统，也就是发的电要么当时用掉了，要么就是卖给国家电网了。
而我们今天要讲的则是离并网储能系统，即光伏发电产生的电力，在用不完的情况下，利用蓄电池存储一部分，这样我们就可以在光伏电站不发电比如晚上或者发电量较低的情况下，通过蓄电池的放电来保证家里正常的用电需求。
下面就是来自广东广州的一个“10kW家庭离并网储能系统”实际案例分析，一起来看下在储能系统的帮助下，业主是如何实现用电无忧的吧~案例分析9.6kWp光伏电池板采用两台三晶SUnfree 5K 混合逆变器接入12V，200Ah胶体电池24节，每12节电池分4节串连后3串并连装入电池箱，接入一台逆变器。
理论上每组电池电池储存电量4×12V×200Ah×3＝28.8kWh。
两组电池理论储存电量57.6kWh。
为了延长电池使用寿命，设置放电深度70%，电池放电效率约为94%。
电池实际可放电量为57.6kWh×0.7×0.94＝37.9kWh。
下面我们做一个概算：广州10kW光伏系统20年发电量表整理如下：假设居民用电按照70%峰时，20%平时，10%谷时。
加权电价约为0.827元/度。
如果这些电量全部来自光伏及储能。
也就意味着采用储能，每度电收入为0.827元。
关于成本以及收益相信看了上面的介绍后，很多人会问到关于储能系统的造价以及收益模型等？在这里笔者要说的大实话就是，目前储能系统的成本较高，成本模型可以写成：电站大小*并网系统成本（约6元/瓦）+需存储的电量（kW·h）*1800（元），其中后半部分为蓄电池成本（不包括电池更换）。
（以上成本不包含安装）以广州10kW的储能电站为例，从广州供电局了解，居民可以选在阶梯电价还是峰谷电价，而电池的成本主要在购买与更换时的成本，基本不用维护。
在并网售电方面，光伏储能优先满足自用，发电卖电不存在峰值电价，都是执行脱硫煤标杆电价（各省不同）。

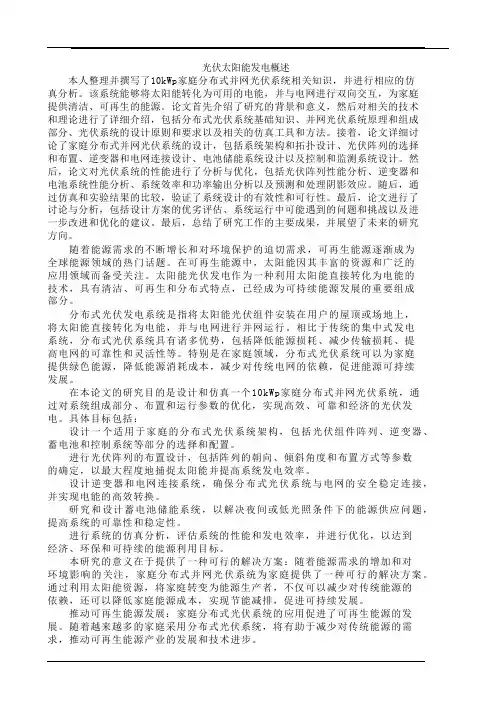

光伏太阳能发电概述
光伏太阳能发电概述本人整理并撰写了10kWp家庭分布式并网光伏系统相关知识，并进行相应的仿真分析。
该系统能够将太阳能转化为可用的电能，并与电网进行双向交互，为家庭提供清洁、可再生的能源。
论文首先介绍了研究的背景和意义，然后对相关的技术和理论进行了详细介绍，包括分布式光伏系统基础知识、并网光伏系统原理和组成部分、光伏系统的设计原则和要求以及相关的仿真工具和方法。
接着，论文详细讨论了家庭分布式并网光伏系统的设计，包括系统架构和拓扑设计、光伏阵列的选择和布置、逆变器和电网连接设计、电池储能系统设计以及控制和监测系统设计。
然后，论文对光伏系统的性能进行了分析与优化，包括光伏阵列性能分析、逆变器和电池系统性能分析、系统效率和功率输出分析以及预测和处理阴影效应。
随后，通过仿真和实验结果的比较，验证了系统设计的有效性和可行性。
最后，论文进行了讨论与分析，包括设计方案的优劣评估、系统运行中可能遇到的问题和挑战以及进一步改进和优化的建议。
最后，总结了研究工作的主要成果，并展望了未来的研究方向。
随着能源需求的不断增长和对环境保护的迫切需求，可再生能源逐渐成为全球能源领域的热门话题。
在可再生能源中，太阳能因其丰富的资源和广泛的应用领域而备受关注。
太阳能光伏发电作为一种利用太阳能直接转化为电能的技术，具有清洁、可再生和分布式特点，已经成为可持续能源发展的重要组成部分。
分布式光伏发电系统是指将太阳能光伏组件安装在用户的屋顶或场地上，将太阳能直接转化为电能，并与电网进行并网运行。
相比于传统的集中式发电系统，分布式光伏系统具有诸多优势，包括降低能源损耗、减少传输损耗、提高电网的可靠性和灵活性等。
特别是在家庭领域，分布式光伏系统可以为家庭提供绿色能源，降低能源消耗成本，减少对传统电网的依赖，促进能源可持续发展。
在本论文的研究目的是设计和仿真一个10kWp家庭分布式并网光伏系统，通过对系统组成部分、布置和运行参数的优化，实现高效、可靠和经济的光伏发电。
10KW离网发电系统
10KW太阳能离网发电系统1.太阳能离网发电系统简介太阳能光伏发电的能源来源于取之不尽，用之不竭的太阳能，是资源最丰富的可再生能源。
太阳能光伏发电是能源的高新技术，具有独特的优势和巨大的开发利用潜力。
太阳能发电不会给空气带来污染，不破坏生态，是一种清洁安全的能源，同时又具有在自然界不断生成，并得到有规律的补充的特点，是可再生的清洁绿色能源。
充分利用太阳能有利于保持人与自然的和谐相处。
太阳能发电具有许多优点，如安全可靠，无噪音，无污染；能量随处可得，无需消耗燃料；无机械转动部件，维护简便，使用寿命长；建设周期短，规模大小随意；可以无人值守，也无需架设输电线路，还可方便与建筑物相结合等；这些都是常规发电和其他发电方式所不及的。
太阳能发电又称光伏发电。
在新能源中，太阳能发电的成本较高，但太阳能与其他新能源相比在资源潜力和持久适用性方面更具优势，从长远前景来看，光伏发电是最具潜力的战略替代发电技术。
相关专家预测，到本世纪后期，太阳能发电将在世界电能结构中占据80％的位置。
就资源储量而言，我国地处北半球，总面积2/3以上地区年日照时数大于2200小时，其中西藏、青海、新疆、甘肃、宁夏、内蒙古高原均为太阳能资源丰富地区；除四川盆地、贵州省资源稍差外，东部、南部及东北等其它地区都是资源较富和中等区。
太阳能资源理论存储总量达每年17000亿吨标准煤，与美国相近，比欧洲、日本优越得多。
太阳能离网发电系统通过把太阳能转化为电能，经过蓄电池储能，再通过逆变器，直接带动本地负荷工作。
离网发电系统具有以下优点：（1）利用清洁干净、可再生的自然能源太阳能发电，不耗用不可再生的、资源有限的含碳化石能源，使用中无温室气体和污染物排放，与生态环境和谐，符合经济社会可持续发展战略。
（2）光伏电池组件与建筑物完美结合，既可发电又能作为建筑材料和装饰材料，使物质资源充分利用发挥多种功能，不但有利于降低建设费用，并且还使建筑物科技含量提高、增加“卖点”。
10kW三相光伏并网逆变器主电路参数设计
10kW三相光伏并网逆变器主电路参数设计夏耘;易映萍【摘要】This paper elaborates the system structure and working principle of 10kW three-phase photovol taic grid -connected inverter and designs the main circuit parameters based on the input/output characteris tics of the inverter. In addition, it analyses the output current and grid current of the inverter through FFT in the modeling and simulation of system based on MATLAB/SIMULINK environment. The simulation and experiment results have verified the correctness of design for the main circuit parameters.%以lOkW三相光伏并网逆变器为研究对象，阐述了并网逆变器的系统结构和工作原理，并根据其输入输出特性对逆变器主电路参数进行设计．最后，在MATLAB／SIMuLINK环境下进行了系统的建模与仿真，通过FFT分析了逆变器输出电流和并网电流，仿真和实验验证了主电路参数设计的正确性．【期刊名称】《湖南工程学院学报（自然科学版）》【年(卷),期】2012(022)003【总页数】4页(P9-12)【关键词】并网逆变器;主电路参数;参数设计;光伏;三相;SIMuLINK环境;输入输出特性;MATLAB【作者】夏耘;易映萍【作者单位】上海理工大学光电信息与计算机工程学院,上海,200093;上海理工大学光电信息与计算机工程学院,上海,200093【正文语种】中文【中图分类】TM464随着当今经济的快速发展，人们对能源的需求日益增长.然而像煤、石油、天然气等不可再生能源的储量已经十分有限，同时这些能源对环境也产生了严重的污染.太阳能、风能等作为绿色无污染的新能源日益受到人们的青睐.新能源发电并网是必然趋势，而光伏并网逆变器是发电并网系统的关键设备，能将光伏阵列所输出的直流电变换成交流电送入电网.在光伏发电系统中，并网逆变器是发电系统和电网的接口设备，因此，它的控制可靠性将影响整个设备的安全性和稳定性.三相光伏并网系统由以下几个部分组成：逆变器主电路、保护电路、检测电路、控制电路、驱动电路等，而逆变器主电路承担着转换、传递能量的任务，是整个逆变器设计的基础.主电路必须安全、可靠，其各部分参数的设计应该以极限工作条件为依据，并保留充分的裕量，保证所选择的器件工作在安全区域［1］.本文采用了单级式带隔离变压器的拓扑结构，如图1所示.为了提高滤波效果，采用LCL滤波器代替普通L滤波器.工频隔离变压器变比为400∶270，既可以实现电能隔离保证设备和人员安全，又可以降低直流母线并网电压.这种拓扑结构可以减少硬件成本，因此易于实现产品商业化.此种拓扑结构采用双环控制策略，内环为交流电流环，目的为控制电流从直流到交流的逆变，并能到达高品质因数；外环为直流电压环，目的是稳定直流侧母线电压，最大功率跟踪确定的电压值为直流母线电压给定的指令值.由于三相PWM变流器的拓扑结构与逆变器的拓扑结构是完全一致的，为此可以借用PWM变流器的工作模式来分析逆变器的工作方式.通过对交流侧电流的控制可以保证变流器工作在不同的运行状态，从而实现变流器在四象限运行，工作原理的分析如图2所示.图2中：E为交流电网电动势矢量；U为交流侧电压矢量；UL为交流侧电感电压矢量；I为交流侧电流矢量.图2（a）是纯电感特性运行，图2（b）是单位功率因数整流运行，此时电流方向与电网电压方向一致；图2（c）是纯电容运行，图2（d）单位功率逆变器运行，此时电流方向与电网电压方向反向.当变流器作为逆变器运行时，电压矢量U端点在圆轨迹CDA上运动，此时PWM变流器便处在于有源逆变状态；当电压矢量U 在CD 弧段上运行时，PWM变流器向电网传送有功功率及容性无功功率，电能将从PWM变流器直流侧传输至电网；当电压矢量U 在DA弧段运行时，PWM变流器向电网传输有功功率及感性无功功率，同样电能将从PWM变流器直流侧传输至电网；当PWM变流器运行至D点时，便可实现单位功率因数有源逆变控制.为了减小对电网的影响，并达到单位功率因素控制，当逆变器从电网吸收能量时，其运行于整流工作状态，电网电压和电流同相.当逆变器向电网输入电能时，其电网电流和电流反相，这是光伏并网逆变器运行的理想状态，也是光伏并网逆变器控制系统要努力达到的控制目标［2］.该并网逆变器的输入电压范围为400～820V，功率因数不小于99%，额定输出功率为10kW.主电路主要由光伏阵列、直流母线电容、三相逆变桥、LCL滤波器、三相隔离变压器等组成.以下分别讨论IGBT的选型，直流母线电容的确定，以及滤波器电容、电感的设计［3］.IGBT的选取需要考虑三方面的因素：开关速度、额定电压和额定电流.根据10kW 光伏逆变器的技术要求，直流母线电压最高为850V，考虑到关断尖峰可能要达到1.2倍，因此IGBT耐压要超过850＊1.2＝1020V.系统的额定功率为10kW，考虑到1.1倍的过载能力，流过IGBT的最大电流为其中因此流过IGBT峰值电流为结合目前主要的IGBT规格以及供货周期、价格等因素综合选取型号.最后IGBT的型号选定为FF200R12KE3（英飞凌），主要技术参数为：最大电流200A，耐压1200V.直流电容对逆变器的谐波、功率因素、直流母线电压波动等有重要影响，因此直流母线电压和母线电容参数的确定至关重要.直流母线电压既要满足电网电压的要求，还要通过控制使流过LCL滤波器的电流为正弦波.从电源的控制角度来说，直流电压过低不仅会导致逆变出的交流侧电流产生严重畸变，甚至达不到跟随指定电压的目的；直流电压过高一方面会提高元器件的耐压等级，提高了系统硬件成本，同时系统的可靠性因此会降低.一般而言，为达到电压环控制的快速响应，直流母线电容应选取的尽量小；而为达到电压环控制的抗扰性，直流母线电容应选取的尽量大，防止在有负载扰动时直流电压值的动态降落.逆变器输出相电压的有效值为：考虑到电网最大10%的电压波动时：当三相电压不平衡时，由于负序分量的作用，并网逆变器直流母线侧电容上能量将以2ω波动，则：式（5）中：Vm为电网电压峰值，In为电网电流峰值，ω为电网角频率，θ为初始相角.考虑5%直流母线电压纹波，同时直流电压为400V，则电容的值为：根据参数要求、电容厂家、供货周期等，本文选取Nichicon（尼吉康）两个4700μF的电解电容串联的方式，电容型号为LNW2W472MSEH，电容参数为耐压450V，容值为4700μF.随着并网光伏发电技术的发展，大功率并网发电已经成为一种必然趋势.由于容量通常较大，为了降低开关损坏和其他损耗，开关频率一般比较低.在大功率逆变器中一般采用LCL滤波器，LCL滤波器不仅可以减少体积、节约成本，而且具有更好滤除高频谐波的能力.本文采用LCL滤波器，首先根据电感的允许电压降确定电感的上限值，然后依据电路中的纹波电流指标进而确定电感的下限值，根据计算结果综合考虑参数的选取.在SVPWM调制下，直流母线的电压利用率为1，所以此时逆变器交流侧线电压峰值就是Udc，此时可以得到L的上限值：式中L为电网侧和网侧逆变器的总电感；Emp为电网相电压基波有效值和峰值；Udc为直流母线电压；I，Imp为交流侧电流矢量.电路中相电流的最大电流纹波为：由此得到电感的下限：电感值的大小会影响电流性能的好坏，电感值越小电流的跟踪能力和系统的响应就会得到提高，电感的值越大，电抗器滤除高次谐波的能力会更好.为了使系统稳定，根据常规一般选取L1＝2L2.根据上述计算，选定滤波器为L1＝0.12mH，L2＝0.06mH.以下介绍滤波电容的选取，由于滤波器电容的使用，会引起无功功率的增加从而会降低功率因数.为了保证系统的高功率因数输出，选取额定功率的5%作为电容吸收无功功率的上限值，可得出选取电容的标准为C≤5%Cb.综合考虑，本文选取30μF的交流滤波电容.为防止发生滤波器谐振，取10f≤fs≤0.5fsw，根据这个约束条件来核算选取的参数是否合适，fs的计算公式为（11），带入相关参数得fs＝1434Hz，满足设计要求.根据光伏并网逆变器的系统结构，采用MATLAB仿真工具搭建了仿真模型如图3所示.电池板模型的开路电压为620V，短路电流为25A.根据电池板模型的输出特性曲线，电池板在最大输出功率点处的电压为510V，电流为22A.直流母线电容取2350μF，LCL型滤波器中电网侧电感L2取0.6 mH，Cu取30μF，逆变器侧电感L1取1.2mH，开关频率为4.2kHz.在实际电路中，逆变器输出电流通过工频变压器并网，变比为270∶400.在仿真模型中，为简化分析，将电网线电压的峰值设为270V，相当于隔离变压器并网之前的电压［4－5］.并网时A相输出电流和电网电压波形如图4所示，由图可知：交流侧的输出电流接近理想的正弦波，并网逆变器输出电流与电网电压同频同相，将能量回馈到了电网.达到了单位功率因数运行的效果.图5为逆变器输出电流FFT分析，以验证LCL滤波器的滤波效果.从波形分析可以看出，通过双闭环控制，输出谐波THD值含量为4.51%，低于5%的国家标准.在1000～2000Hz频率段，由于LCL滤波器的谐振作用，THD有所增大，但对于2000 Hz以上的高次谐波有很好的抑制效果.仿真结果表明，该光伏并网逆变器主电路设计符合逆变器并网要求，是光伏并网逆变器主电路设计的一种可行方案. 为验证光伏并网逆变器的主电路设计符合逆变器并网要求，进行了并网试验，试验波形如图6所示.图6中CH3为A相电网电压（CH3进行了反相），CH2为A相电网电流，由于前端调压器容量有限，长时间运行时有功指令Id给定－11A，此时并网功率为此时测得并网电流THD＝5.3%，达到了预期目标，成功实现并网.本文通过对10kW光伏并网系统进行了MATLAB建模和仿真，分析了逆变器主电路的工作原理，并推导出主电路元件参数的计算公式.在理论分析和推导计算公式的基础上，结合主电路实际工作的特点，合理的选择了各元件的参数.仿真和实验结果表明，根据计算结果选择元件搭建的主电路工作稳定，符合要求，可作为工程应用的参考.【相关文献】［1］赵为.太阳能光伏并网发电系统的研究［D］.合肥：合肥工业大学硕士论文，2003.［2］王飞，余世杰，苏建徽，等.光伏并网发电系统的研究及实现［J］.太阳能学报，2006，26（5）：605－608.［3］董密，罗安.光伏并网发电系统中逆变器的设计与控制方法［J］.南京：电力系统自动化，2006，30（20）：97－102.［4］张卫平.开关变换器的建模与控制［M］.北京：中国电力出版社，2006：5－56.［5］茆美琴，余世杰，苏建徽.带有MPPT功能的光伏阵列Matlab通用仿真模型［J］.系统仿真学报，2005，17（5）：1248－1251.。
10KW家用光伏典型设计方案
10KW家用光伏典型设计方案本文介绍的分布式家用光伏，是指10kW以下，安装在家庭屋顶，通过220V并网或者380V并网的项目，大部分采用自发自用余量上网的方式，在同一个变压器的片区，最大装机容量为上一级变压器容量的25%。
家用光伏系统，把细节处理好，不用多费很大功夫，但能显著提升发电量。
一选择合适的安装场地家庭屋顶一般采用瓦片结构和水泥结构，安装方在推销光伏或者接到用户申请时，要去现场考察，因为并不是每家屋顶都适合安装光伏：首先要确定屋顶的承载量能不能达到要求，太阳能电站设备对屋顶的承载要求大于30kg/平米，一般近5年建的水泥结构的房屋都可以满足要求，而有10年以上的砖瓦结构的房屋就要仔细考察了;再就要看周边有没有阴影遮挡，即使是很少的阴影也会影响发电量，如热水器，电线杆，高大树木等，公路旁边以及房屋周边工厂有排放灰尘的，组件会脏污，影响发电量;最后要看屋顶朝向和倾斜角度，组件朝南并在最佳倾斜角度时发电量最高，如果朝北则会损失很多发电量。
遇到不适合装光伏的要果断拒绝，遇到影响发电量的要和业主实事就是讲清楚，否则后面有纠份。
二选择合适的光伏组件光伏组件有多晶硅，单晶硅，薄膜三种技术路线，各种技术都有优点和缺点，可以根据不同的场合选用不同的组件，在同等条件下，光伏系统的效率只和组件的标称功率有关，和组件的效率没有直接关系，组件技术成熟，国内一线和二线品牌的组件生产厂家质量都比较可靠，客户需要选择从可靠的渠道去购买。
光伏组件有60片电池和72片电池两种，分布式光伏一般规模小，安装难度大，推荐用60片电池的组件，尺寸小重量轻安装方便。
按照市场规律，每一年都会一种功率的组件出货量特别大，业内称为主流组件，组件的效率每一年都在增加，2017年是多晶265W，单晶275W，这种型号性价比最高，也比较容易买到，到2018年估计是多晶270W，单晶280W性价比最高。
三选择合适的支架根据屋顶的情况，可以选择铝支架，C型钢，不锈钢等支架，另考虑到光伏支架强度、系统成本、屋顶面积利用率等因素。
10KW屋顶太阳能光伏板安装材料清单
10KW屋顶太阳能光伏板安装材料清单在安装10KW屋顶太阳能光伏板时，需要准备以下材料清单：1.太阳能光伏板：10KW屋顶太阳能光伏板是整个系统的核心组件。
选择高效率、高耐久度的光伏板可以提高系统的发电效率和使用寿命。
2.支架：支架是用于固定光伏板的重要组件。
可以选择不锈钢或铝合金材料的支架，以确保耐久性和稳定性。
3.光伏逆变器：光伏逆变器将直流电转换为交流电，并接入到家庭电网中。
可以选择具有高效率、稳定性和保护功能的逆变器。
4.电缆和接线盒：电缆用于连接光伏板和逆变器，选择符合安全要求的太阳能专用电缆。
接线盒用于连接电缆，并提供保护和隔离功能。
5.电池和电缆夹具：电池用于存储太阳能发电系统产生的电能，可以选择酸性电池或锂电池。
电缆夹具用于固定电缆，并确保连接的稳定性。
6.电池支架：电池支架用于固定电池，可以选择铁质或铝合金等材料的支架。
7.接地装置：接地装置用于将太阳能发电系统与地面连接，以确保安全性和减少雷击风险。
8.安全保护设备：包括过流保护器、短路保护器等，用于确保系统运行期间的安全。
9.太阳能跟踪器：太阳能跟踪器可以实现光伏板随着阳光的角度变化而自动调整，提高系统的发电效率。
10.监控设备：可以选择安装监控设备，实时监测太阳能发电系统的运行状态和发电量。
11.安装工具和辅助材料：包括螺丝刀、电钻、焊接机、绝缘胶带、绝缘胶水等，用于安装和连接太阳能光伏板系统的各个部分。
12.防水材料：在安装太阳能光伏板时，需要使用防水材料对屋顶进行处理，以确保系统不受水损害。
13.防雷设备：可以选择安装避雷针等设备，以减少雷电对太阳能发电系统的影响。
14.施工和安全标志：在安装过程中，需要使用施工和安全标志，以提醒人员注意安全事项。
光伏发电百科
20世纪90年代后，光伏发电快速发展，到2006年，世界上已经建成了10多座兆瓦级光伏发电系统，6个兆瓦级的联网光伏电站。美国是最早制定光伏发电的发展规划的国家。1997年又提出“百万屋顶”计划。日本1992年启动了新阳光计划，到2003年日本光伏组件生产占世界的50%，世界前10大厂商有4家在日本。而德国新可再生能源法规定了光伏发电上网电价，大大推动了光伏市场和产业发展，使德国成为继日本之后世界光伏发电发展最快的国家。瑞士、法国、意大利、西班牙、芬兰等国，也纷纷制定光伏发展计划，并投巨资进行技术开发和加速工业化进程。
多晶硅经过铸锭、破锭、切片等程序后，制作成待加工的硅片。在硅片上掺杂和扩散微量的硼、磷等，就形成P－N结。然后采用丝网印刷，将精配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂一层防反射涂层，电池片就至此制成。电池片排列组合成电池组件，就组成了大的电路板。一般在组件四周包铝框，正面覆盖玻璃，反面安装电极。有了电池组件和其他辅助设备，就可以组成发电系统。为了将直流电转化交流电，需要安装电流转换器。发电后可用蓄电池存储，也可输入公共电网。发电系统成本中，电池组件约占50%，电流转换器、安装费、其他辅助部件以及其他费用占另外50%。
此外，在日趋成熟的北美市场，去年新增安装量约2.1GW，增幅高达84%。然而中国则是全球光伏发电安装量增长最快的国家，2011年的光伏发电安装量2010年增长了约5倍，2011年电池产量达到20GW，约占全球的65%。截至2011年底，中国共有电池企业约115家，总产能为36.5GW左右。其中产能1GW以上的企业共14家，占总产能的53%；在100MW和1GW之间的企业共63家，占总产能的43%；剩余的38家产能皆在100MW以内，仅占全国总产能的4%。规模、技术、成本的差异化竞争格局逐渐明晰。国内前十家组件生产商的出货量占到电池总产量的60%。
光伏充电桩的光伏发电系统研究和设计方案
光伏充电桩的光伏发电系统研究和设计方案光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。
不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件，所以，光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便。
理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源可以无处不在。
1.1光伏发电系统的分类光伏发电系统按是否与电网相连可以分为独立光伏发电系统、并网光伏发电系统两种。
1.独立光伏发电系统如图1.1所示，独立光伏发电系统由太阳能电池板、蓄电池、DC/DC变换器、逆变器组成。
太阳能电池板作为系统中的核心部分，其作用是将太阳能直接转换为直流形式的电能，一般只在白天有光照的情况下输出能量。
根据负载的需要，系统一般选用铅酸蓄电池作为储能环节，当发电量大于负载时，太阳能电池通过充电控制器对蓄电池充电；当发电量不足时，太阳能电池和蓄电池同时对负载供电。
控制器一般由充电电路、放电电路和最大功率点跟踪控制部分组成。
如果独立系统要供电给交流负载使用，就需要逆变器，其主要作用是将直流电转换为可供交流负载使用的交流电。
2.并网发电系统并网太阳能光伏发电系统是由光伏电池方阵并网逆变器组成，不经过蓄电池储能，通过并网逆变器直接将电能输入公共电网。
并网太阳能光伏发电系统相比离网太阳能光伏发电系统省掉了蓄电池储能和释放的过程，减少了其中的能量消耗，节约了占地空间，还降低了配置成本。
值得申明的是，并网太阳能光伏发电系统很大一部分用于政府电网和发达国家节能的案件中。
并网太阳能发电是太阳能光伏发电的发展方向，是21世纪极具潜力的能源利用技术。
并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。
但这种电站投资大、建设周期长、占地面积大，因而没有太大发展。
高性能 1-10KW 风光互补 MPPT 充电控制器 说明书
极性。 [U V W]----------发电机三相电压输入端。
选配端口定义如下： 【刹车触点】-----输出的刹车信号，常 开触点，动作闭合。
【无源控制输入】----无源输入信号， 输入必须是无
制器会根据此电流的参数，自
动使充电电流达到此值后缓慢
上升，不再依赖功率曲线充电，
用于限制充电电流。范围
[WIND POWER
0-1000 如：0800 即为 80.0A 电流 SET]------最大风机输入功率设置，此参数
保证风机不超过此设置的功率
对电池充电，有效避免风机， 或电池过载工作。范围 0-9999 如：0900 对应 900W [Clear All Err]--------------------当系统发生过流，过温故障后， 设置为 1 时清除所有故障，范 围 0-1 [WIND OUT V/P 01-15]--------风机电压功率曲线配置参数。
高性能 1-10KW 风光互补 MPPT 充电控制器说明书 一，概述。
高性能 1-10KW 风光互补 MPPT 充电控制器说明书是一 种利用风机发电，太阳能发电，两者互补的高性能输出功率 发电的设备，风机输入采用 MPPT(最大功率点跟踪)算法。 充分利用风机发电，提高发电效率。由于采用功率转换部件， 所以即使风机电压在 0-450V 以内都可以对电压等级低的电 池进行充电（可以充 12V/24V/36V/48 V/96V）。内部设置了 风机卸荷控制部件，更加保证风机安全运行。本说明书主要 讲述充电控制器设备组成与使用方法。单台适合不大于 10KW 的离线型风光互补发电系统。可以多台并联使用。让 客户配置自由灵活。
10千瓦光伏逆变器操作手册5.11
10kW光伏并网逆变器操作手册(型号. GSS10K-DH)(版本1.0)北京格林科电技术有限公司北京市海淀区高梁桥斜街19号15楼2层电话：(010) 62151370传真：(010) 621520961. 技术说明本产品是一台10kW光伏并网逆变器。
其PV端额定输入电压为186～600Vdc。
标称电网电压为220Vrms，额定输出电流为45.5Arms。
逆变器能在短时间（约30分钟）内输出功率达到11kW 或输出电流达到50Arms。
逆变器能在不同光照强度下可靠的运行，内部程序保证将PV产生的最大功率输出。
本机具有良好的基于软、硬件的自我保护功能，具体包括交流侧和直流侧的过流、过压、欠压保护；电网频率异常和逆变器过温等保护，为您的投资提供了可靠的保障。
下面的表格是本逆变器的主要参数.2. 外观尺寸和重量本逆变器外观如下图：(a) 正面外观(b)（前盖打开）图1 逆变器外观本逆变器外形尺寸为643.5mm×462mm×216mm。
重量约70KG。
安装尺寸如下图：图2 逆变器安装图3. 运行前的准备安装逆变器需要打开逆变器的前盖。
松开图1（a）中前盖右侧的两个螺丝后即可打开前盖。
开启前盖后的逆变器如图1（b），图中右下角是逆变器控制电路的电源开关及对应的熔丝。
逆变器的控制电路由电网侧供电。
请确保在逆变器的安装过程中控制电路的开关始终处于关闭状态。
控制电路的熔丝是220V，3A的交流熔丝。
逆变器的接线端子在逆变器的左下方，见图1（b）。
接线如图3所示：图3 逆变器接线图安装本设备时请遵循如下顺序：先接地线，然后接电网侧电缆，最后接直流侧电缆。
全部完成上述接线后再将控制电路开关拨至开启状态。
为了便于设备的维护，建议电网侧和直流侧的电缆在接入逆变器前分别通过一个断路器，以便于控制。
上电时应先合电网侧电源再合直流侧电源。
图4 逆变器操作按钮如图4所示，逆变器面板上共有5个按钮。
其中右侧红色的是停止按钮，另外四个在液晶显示器的下方，从左至右分别为开始(START)，向上，向下，翻页（PAGE ）。
10兆瓦光伏发电项目实施方案
10兆瓦光伏发电项目实施方案一、项目概述。
1. 咱们这个10兆瓦光伏发电项目啊，那可是个相当有意义的事儿。
简单说呢，就是利用太阳能来发电，把大太阳的能量转化成能让咱家里电器转起来、让工厂机器动起来的电能。
10兆瓦听起来可能有点抽象，这么说吧，这能满足不少人的用电需求呢。
2. 项目地点得好好选，就像找房子一样，得找个阳光充足的地儿。
比如说那种开阔、朝南，全年日照时间长，而且周围没有太多遮挡的地方，像一些空旷的荒地或者大型厂房屋顶之类的，这可是咱项目的风水宝地啊。
二、前期准备。
1. 资金筹备。
这项目要启动，钱是个关键。
咱们得像攒钱买心爱的玩具一样，东拼西凑。
可以去找一些对环保项目感兴趣的投资人，跟他们说：“咱这个光伏发电项目，那可是未来的趋势啊，又环保又能赚钱，就像种了一棵摇钱树，太阳能就是树上源源不断的金果子。
”也可以向银行申请一些专门针对新能源项目的贷款，当然啦，还可以看看政府有没有相关的补贴或者扶持政策，能省一点是一点嘛。
2. 技术调研。
在技术方面可不能马虎。
得找一些懂行的专家或者公司来了解目前最靠谱的光伏发电技术。
就好比你要参加一场比赛，得先知道对手都用啥厉害的招数一样。
是用单晶硅还是多晶硅的光伏板呢？哪种逆变器效率更高呢？这些都得好好研究，可不能抓瞎。
3. 场地租赁或者购买。
如果是选荒地，就得和当地的土地所有者谈租赁或者购买的事儿。
要是在厂房屋顶，那就得和厂房老板商量合作方式。
得像个谈判高手一样，既要让对方觉得有利可图，咱们自己也不能吃亏。
比如说，可以跟厂房老板说：“您看，您这屋顶闲着也是闲着，让我们建光伏发电站，您不仅能得点租金，还能在用电上有优惠，这可是双赢的好事儿啊。
”三、项目设计。
1. 光伏系统设计。
这就像搭积木一样，要把各个组件合理地组合起来。
光伏板的布局得精心规划，得让每一块板子都能充分晒到太阳，就像排兵布阵一样。
支架的角度也要调整好，根据当地的纬度和日照角度，让光伏板能以最佳的姿势迎接阳光的拥抱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车充电站10kW光伏发电系统发表时间：2016-08-24T11:25:35.920Z 来源：《低碳地产》2015年第5期作者：肖红军刘士亚[导读] 本文通过对电动汽车的现状以及电动汽车充电站结构的阐述。
佛山科学技术学院机械与电气工程学院 528000 【摘要】本文通过对电动汽车的现状以及电动汽车充电站结构的阐述，详细分析了10kW光伏发电系统在充电站中的应用，其为研发新型无污染能源带来动力，推动了电动汽车良好的发展。
【关键词】电动汽车；充电站；10kW光伏发电系统随着科学技术的不断进步，电动汽车逐渐进入人们视线，在汽车世界中占有一席之位。
电动汽车由蓄电池提供动力，由于电池容量的有限性，电动汽车无法进行远程行驶，为了解决这一问题，电动汽车充电站应运而生。
电动汽车充电站直接为电动汽车充电，保证电动汽车电量供应，极大推动了电动汽车的发展。
一、电动汽车社会现代化进程不断加快，人们经济水平、生活水平和生活质量不断提高。
汽车作为人们出行的主要交通工具，给人们的生活带来极大便利，但是随着工业化进程加快、汽车数量的增多，环境污染的问题日益突出，如何保护并优化环境成为人类发展过程中面临的一大难题。
因此，汽车的生产在此形势下，必须引入节能环保概念，减少环境污染，才能在未来社会建设中持续发展。
电动汽车正是在此大环境下发展的产物。
电动汽车应用高科技、新技术，改变传统的驱动模式，在一定程度上减少了环境污染，为推动绿色环保技术和新型能源的研究和开发作出贡献。
电动汽车分为纯电动汽车和混合电动汽车，前者是全部靠电池提供电力进行驱动，后者则是由传统内燃机和电动机组合进行驱动。
电动汽车的应用，减少了废气的排放，推动了绿色环保社会的建设。
二、电动汽车充电站电动汽车充电站直接为电动汽车充电，使电动汽车继续良好行驶，其结构运行主要包括四个方面：充电、配电、充电站监控和电池调度。
充电站充电系统的核心是充电机，将电网中交流电转换成直流电。
配电系统主要为充电站内部管理系统、充电设备和照明设备的运行供电。
充电站监控系统主要是运用计算机信息技术，连接各充电站点，及时收集、检测、监控、存储充电信息，包括充电用户信息和充电数据信息。
电池调度系统是对蓄电池的状态进行检测和监控，及时反应记录蓄电池的状态，并进行反馈，提高了蓄电池使用的安全性。
电动汽车充电站的建立推动了电动汽车向大规模方向发展，对电力需求量的提升起到积极作用，充电站直接连接了电网和电动汽车，有效地促进了电网明确未来建设方向和新能源开发方向，促使电网的建设更为科学合理，为电网智能化系统应用创造新条件，为能源结构调整和优化作出了贡献。
三电动汽车充电站10KW光伏发电系统（一）10kW光伏发电系统在化石燃料逐渐紧缺和环境污染愈加严重的情况下，新型能源的研究与发展逐渐受到国家、企业的重视，并加快新型能源在实际生活中的应用的步伐。
其中，光伏发电最具开发与应用前景。
光伏发电是将光能直接转变成电能的技术，主要通过半导体界面的光生伏特效应来实现转变。
电动汽车充电站10KW光伏发电系统不仅可以直接为电动汽车充电，同时可以通过与电网连接，向电网输送电力。
电动汽车充电站光伏发电系统设备主要有太阳能电池方阵、直流配电柜、并网逆变器、控制与保护电路等。
电动汽车充电站电能主要由光伏发电和配电网供应，多辆电动汽车可以在一定的时间段内，在不同时段停放在光伏充电的充电车位上通过电桩进行充电。
（二）光伏发电系统运行当前，电动汽车的充电方式一般分为快充和慢充两种，在不同条件情况下应采取不同的实行措施。
快速充电受多方面因素的影响，研究成果不够成熟。
目前，经过技术研究人员不断分析和实验，现有的快速充电模式最优选择是满冲满放。
在零电量的情况下进行充电可以缩短充电时间，并且不会对电池循环寿命有严重的影响，其副作用与常规充电方式相当。
电动汽车蓄电池在使用过程中，反复循环充电放电过程，其能量容量随着使用时间加长而衰退，当衰退后的实际容量小于其标称容量的80%后，就必须停止使用。
但是停止使用的蓄电池可以在光伏发电系统中继续发挥作用，能够有效提高能源利用率。
在太阳能发电技术逐渐成熟的情况下，回收可利用的蓄电池，可与光伏发电系统进行组合形成自动控制系统，极大减少光伏充电站资金投入，为节约能源和环境保护起到积极作用。
在光伏发电系统中，不会出现由于电网供电突然无法供应电力而停止工作的情况。
光伏发电系统中有即时监测的装置，一旦监测到电网供电的照明系统停电，就会进行自动控制两者的连接线路，切断照明系统与电网的联系，转而控制逆变电源，启动此电源为照明系统供应电力。
并且当电网能够重新正常供应电力后，控制装置自动跳转，恢复到正常运行模式。
这种自动控制装置保证了光伏发电系统的工作效率，使光伏发电系统能够持续不断地正常运行。
如图1为太阳能光伏智能发电系统。
光伏发电系统利用光能转换为电能的过程中，没有污染，无噪音，无需消耗燃料，并且能源质量较高，是典型绿色环保能源供应系统。
系统配备的自动控制监测系统和后备电源提高了系统运行稳定性，提高系统运行的持续性。
（三）光伏发电系统在电动汽车充电站的实际应用目前W市应用的电动汽车充电站已经正式运营。
该10kWh光伏发电系统在光照充足情况下，日均发电量约42kWh，并且根据客户要求配备的蓄电池储能容量为40kWh，能够保证安装容量在14kW以下的照明设备应急用电2个小时。
此系统的自动监测控制系统能对光伏发电系统运行过程中各项参数进行监控和记录。
电池储能系统通过电网提供的电力为电池组进行充电，然后依据现实情况利用并网逆变器向电网释放能量，寿命1300循环。
太阳能并网系统中光伏组件能保持最大功率跟踪，组件装机容量为10kWp。
微网能量控制系统能够保证供电系统各分点的控制和孤岛监测的安全，自动控制和判断独立运行的可行性，以最大限度协调太阳能并网系统、电池储能系统和充电系统的输出功率。
在W市光伏充电站的结构组成中，运用的充电机安全性能高，在适合的电压范围内可采取多种充电方式，它的程序和结构运用新技术进行性能提升使其运行更加稳定可靠，包括短路保护，过热、过压保护，还有输出反接保护等等。
在充电过程中转换效率达到92.5%，超过了国家电网对充电机转换效率最小值90%的标准。
其运行时的智能化控制使功率因数大于0.95，网侧谐波畸变率T小于3.5%，同样高于国家标准。
并且该充电机能够将蓄电池放电能量的89%进行智能回收，将电池存储的直流电源转换为交流电，再将此放电能量并入电网中，形成独立供电系统，对电网电力供应起到调节作用，使充电站在用户增多、用电负荷增大的情况下电力供应得到平衡，减少了电网因为增加电能容量和土建施工的资金投入。
10KW光伏发电系统初步应用于电动汽车充电推动了运营充电站经济模式的形成，对于电动汽车充电站进一步进行优化结构组成方式和服务方式提供了研究渠道，肯定了新型充电技术的应用和开发成果，同时促进了专业技术人员对新型发电方式、新型能源应用和新型控制系统的研究。
四电动汽车充电站10KW光伏发电系统的优化与展望光伏发电系统有建设周期短，获取能源花费时间短的优点。
但是，在建设时需要占用巨大面积，制作过程投入资金大，而且需要日光充足的情况下才能进行发电，能源获得受到自然地理环境的限制，包括季节条件，昼夜方面和天气阴晴状态。
因此，对光伏发电系统的优化将进一步提高能源综合利用率。
夏季，阳光充足，在这种情况下，光伏发电系统能够独立完成电站的电力供应，在蓄电池能量储存已满的情况下可将能量回馈电网。
夜晚或者冬季，光照不足但由于昼夜变化致使温差较大，使风能加强，在此的情况下，发电站不仅可利用蓄能系统进行电力供应，同时能利用风能进行发电，风能光能可以通过这种互补的方式进行。
总之，有效利用自然资源，将可利用能源结合起来，不仅能为光伏发电系统的发展提供有力助力，同时能够提高光伏发电系统供应电力能力，保持系统运行稳定、安全、可靠。
目前，世界各地都面临着不可再生资源逐年减少甚至枯竭的问题，各国均利用各种科学技术和治理方法缓解能源危机，而电动汽车的诞生验证了研发新型能源的可行性，为继续开发新型清洁能源带来动力。
我国在电动汽车方面同样提供各式优惠政策，为技术的突破和电动汽车产业化的发展提供巨大支持，包括大力推进电动汽车配套基础设施的建设，提供购车优惠补贴和不遗余力进行推广宣传，使电动汽车产业形成基础设备齐全经济体系，极大地推动了我国经济的发展，为进一步发展电动汽车和研发新型能源奠定了基础。
相信在不久的未来，电动汽车能够大规模应用于各行各业，为治理、改善环境作出贡献，为社会的发展提供源源不断的动力，进一步促进我国人与自然环境和谐相处。
结束语电动汽车的应用对治理环境污染、推动节能节材有着积极作用和深远意义。
目前，国内电动汽车的实施仍在初级阶段，电动汽车运行的相关技术亟待进一步研究，相关标准和规范制度需要完善和统一。
应加快对电动汽车基础设施的建设，推动电动汽车大规模应用快速发展。
同时，电动汽车充电站的建立为加大研究和发展电动汽车提供了基础，并通过充电站在实际应用过程中的研究，促进充电站的建设更为科学合理。
参考文献：[1]陈征，肖湘宁，路欣怡等.含光伏发电系统的电动汽车充电站多目标容量优化配置方法[J].电工技术学报，2013，06：238-248.[2]于蓉蓉.光伏发电关键技术及电动汽车充电站可靠性研究[D].北京交通大学，2011.[3]冯巍.电动汽车充电站10kW光伏发电系统[J].电气技术，2010，10：94-96.[4]路欣怡，刘念，陈征等.电动汽车光伏充电站的多目标优化调度方法[J].电工技术学报，2014，08：46-56.。
