常见的快充整流桥堆KBP310、UD4KB80等型号大全
整流桥堆的分类和型号大全
整流桥堆的分类和型号大全作者：东方的太阳桥式整流器按其工作电压不同、工作电流不同以及封装形式的不同分为很多种。
桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
整流桥堆按其封装形式分类：贴片系列、板桥系列、圆桥系列、扁桥系列、方桥系列。
1.贴片系列：MB2S、MB4S、MB6S、MB8S、MB10S。
DB101S、DB102S、DB103S、DB104S、DB105S、DB106S、DB107S。
DB151S、DB152S、DB153S、DB154S、DB155S、DB156S、DB157S。
2.板桥系列：DB101、DB102、DB103、DB104、DB105、DB106、DB107。
DB151、DB152、DB153、DB154、DB155、DB156、DB157。
3.圆桥系列：W005、W01、W02、W04、W06、W08、W10. 2W005、2W01、2W02、2W04、2W06、2W08、2W10。
4.扁桥2A：RS201、RS202、RS203、RS204、RS205、RS206、RS207。
KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210。
扁桥GBP2A：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210。
扁桥KBL4A：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410。
扁桥GBL4A：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410。
扁桥GBJ系列（4A-35A）GBJ4005、GBJ401、GBJ402、GBJ404、GBJ406、GBJ408、GBJ410。
GBJ6005、GBJ601、GBJ602、GBJ604、GBJ606、GBJ608、GBJ610。
常用桥堆外形、内部原理及规格
常用桥堆外形、内部原理及规格
江苏省泗阳县李口中学沈正中
桥堆（整流桥）是由两个或四个二极管组成的整流器件。
桥堆有半桥和全
桥两种，半桥又有正半桥和负半桥两种，
一个正半桥和一个负半桥就可以组成
一个全桥，如下图1。
堆桥的文字符号
用UR表示。
大功率桥堆要加散热板。
外形有扁形、圆形、方形、板凳形（分
直插与贴片）等，如图2、图3。
一般整流桥命名中有3个数字，第一
个数字代表额定电流A，后两个数字代表
额电压(数字×100 V)。
如：KBL407即为4A700V，KBPC5010即50A1000V （005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。
常见外形及内部结构如下：
桥堆品种很多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A 到50A，最高反向峰值电压从50V到1000V。
常见有以下一些规格（另外，对于电磁炉有专用的扁桥单相硅桥RS2006M-600V20A）：。

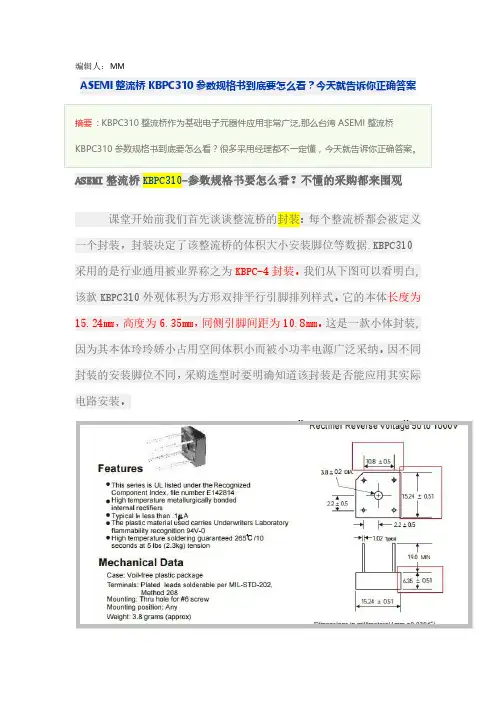

KBPC310桥堆参数抢先了解,ASEMI表示选择不再困难
编辑人：MMASEMI整流桥KBPC310参数规格书到底要怎么看？今天就告诉你正确答案摘要:KBPC310整流桥作为基础电子元器件应用非常广泛,那么台湾ASEMI整流桥KBPC310参数规格书到底要怎么看？很多采用经理都不一定懂，今天就告诉你正确答案。
ASEMI整流桥KBPC310-参数规格书要怎么看？不懂的采购都来围观课堂开始前我们首先谈谈整流桥的封装：每个整流桥都会被定义一个封装，封装决定了该整流桥的体积大小安装脚位等数据.KBPC310采用的是行业通用被业界称之为KBPC-4封装。
我们从下图可以看明白,该款KBPC310外观体积为方形双排平行引脚排列样式。
它的本体长度为15.24mm，高度为6.35mm，同侧引脚间距为10.8mm。
这是一款小体封装,因为其本体玲玲娇小占用空间体积小而被小功率电源广泛采纳。
因不同封装的安装脚位不同，采购选型时要明确知道该封装是否能应用其实际电路安装。
接下来我们看一下KBPC310的电性参数详解：如下图规格书截图所示，这款整流桥的平均最大正向整流为3安培，峰值浪涌电流为50安培，反向峰值耐电压为1000V，其工作环境温度区间为-65℃-125℃。
一般根据电源设计行业标准来讲,选型整流桥参数需参照实际工作电流的一定比例预留安全余量，行业主流思路大概可分为电流3-5倍，电压5-8倍的标准。
所以采购在选择整流桥型号时，一定要根据工程指导要求选择，不可盲目采购不符合电性要求的整流桥。
上述就是小编整理的KBPC310参数规格书怎么看及选型参数的详细介绍，仅供大家参考。
KBPC310是台湾ASEMI品牌旗下产品，由强元芯公司全权代理授权运营，12年专注专业电源整流器件领域，磐石品质，诚挚服务，双赢合作，期待您的合作与加入。
整流桥KBP310K KBP系列规格书推荐
60
10
40
30
0 0
10
0
100
0
10 VR, REVERSE VOLTAGE (V)
100
NUMBER OF CYCLES AT 60 Hz
2 of 2
RATINGS AND CHARACTERISTIC CURVES KBP3005K THRU KBP310K
Fig. 2 Typical Fwd Characteristics
IO, AVERAGE RECTIFIED CURRENT (A)
3.0
IF, INSTANTANEOUS FWD CURRENT (A)
0.056(1.42) 0.048(1.22)
MECHANICAL DATA
Case: KBP-K Molded plastic body Terminals: Plated leads solderable per MIL-STD-202, Method 208 Polarity: As marked on case Mounting Position: Any Marking : Type number
0.16(4.06) 0.14(3.56)
0.034(0.86) 0.03(0.76)
Dimensions in inches and (millimeters)
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 C ambient temperature unless otherwise specified. Single phase half-wave 60Hz,resistive or inductive load,for capacitive load current derate by 20%. Part Number Maximum repetitive peak reverse voltage Maximum RMS voltage Maximum DC blocking voltage Maximum average forward output rectified current at TA=50 C(Note 1) Peak forward surge current 8.3ms single half sine-wave superimposed on rated load (JEDEC Method) Forward voltage per element @IF=3.0A Maximum DC reverse current at rated DC blocking voltage TA=25 C TA=125 C
桥堆型号与参数对照表
桥堆型号与参数对照表桥堆型号与参数对照表美联电磁炉自动保护出错屏显代码:E---0 输入电压过低]E---1 输入电压过高E---2 IGBT温度传感器开路或温度过低保护E---3 IGBT温度传感器短路或温度过高保护E---4 灶面温度传感器开路或温度过低保护E---5 灶面温度传感器短路或温度过高保护] 开机自动关机:机内超温保护.澳柯玛电磁炉数码管显示故障代码及排除故障（无数码显示的电磁炉不在范围之内）现象故障原因检修方法显示E1 炉面温度超过235℃并持续3S 电磁炉炉面温度冷却后再开机显示E2 IGBT温度超过85℃并持续3S 电磁炉内部温度冷却后再开机显示E3 检测电流过大检测电压是否正常或负载是否过大显示E4 输入电压过低调节电源电压或更换主控板显示E5 输入电压过高调节电源电压或更换主控板显示E6 炉面上热敏电阻短路检查线路或更换热敏电阻显示E7 炉面上热敏电阻断路检查线路或更换热敏电阻显示E8 IGBT处的热敏电阻短路检查线路或更换热敏电阻显示E9 IGBT处的热敏电阻断路检查线路或更换热敏电阻注：线路板为PD版本的机型，增加E0代码，缺少E5、E6、E9代码，E0表示内部故障，E4表示电源欠压/过压，E7表示炉面的热敏电阻断路/开路，E8表示IGBT处的热敏电阻短路/短路。
数码管显示故障代码及排除故障苏泊尔电磁炉常见故障代码E0 内部线路故障E1 无锅具或锅具不适用于电磁炉E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于300℃)三角牌电磁炉故障对照表Ｅ０－－－电压过低Ｅ１－－－电压过高Ｅ２－－－ＩＧＢＴ传感器开路Ｅ３－－－ＩＧＢＴ传感器短路Ｅ４－－－炉面传感器开路Ｅ５－－－炉面传感器短路福田电磁炉代码表安全保护? 锅具检测功能:电磁炉在使用过程中,如将锅具移开,蜂鸣器每1.5秒报警一次,显示EO，功率停止输出，30秒内无锅具重新放置于面板上，电磁炉将自动关机。
ASEMI整流桥KBP310参数封装详解
>500ns
500/盒 5K/箱
●整流桥KBP310 电性参数：3A , 1000V
●引脚为无氧铜、抗弯曲、抗氧化、导电性好
●KBP310：5K/箱 箱体材质：牛皮纸 耐压耐磨抗冲击
●500/盒,10盒/箱，环保防静电 牛皮环保纸盒 防静电、易保存，可回收利用
【品牌优点】
环保激光印字 / GREEN LASER PRINTER
●【10】代表其反向耐压为1000V
【产品尺寸】
【应用领域】
Chip MatBiblioteka rial芯片个数Chip Number
漏电流
（lr）
操作温度
Temperature
3A
1000V
GPP硅芯片
4
≤5ua
-50℃~150℃
正向电压
（VF）
浪涌电流
IFSM
芯片尺寸
Chip Size
引线数量
Lead Number
恢复时间
（Trr）
包装方式
Package
1.1V
80A
60MIL
●激光激光打标，不退色，解决油墨丝印易掉色问题
●激光打标生产效率高，订货货期短，解决油墨印字货期长、低效率问题
塑料外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性烧注成型
●阻燃性能好，强度高，耐高温
无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS
●采用无氧铜材料，导电性能佳
●引脚加厚设计，厚度达0.81mm，可持续长时间工作不发热
●台湾原装”ASEMI“品牌LOGO
●【UL为美国安规认证LOGO】
ASEMI桥堆型号KBU810
编辑：DD摘要:ASEMI集成整流桥型号KBU810，实力大品牌兼备贴心小细节，接下来我们就一起看一下吧。
KBU810是ASEMI品牌集成整流桥型号当中十分热销的一款，它能够获得这么多的肯定，最重要的还是因为产品兼备大品牌的生产工艺实力和研发生产服务全面的细节。
这也是强元芯ASEMI成为越来越多采购人员心头之好的原因。
集成整流桥型号KBU810参数8A1000V的扁桥KBU810，采用激光打标印字，镭射激光打标，永不褪色，解决油墨丝印易掉色问题，激光打标生产效率高，订货货期短，同时也解决油墨印字货期长、低效率问题，预留定位孔方便安装散热装置；采用台湾波峰GPP芯片，而该芯片具有良好的稳定性及抗冲击能力，保证了KBU810的最大整流电流稳定在8A，最大反向耐压稳定在1000V。
同时采用先进的德国欧达设备检测，提高芯片的一致性和高可靠性。
集成整流桥型号KBU810外形尺寸KBU810这款型号的具体尺寸参数：它的长度为23.2mm，高度为17.3mm，脚间距为5.1mm，脚厚度为6.8mm，脚直径为1.3mm，短脚长度为25.4mm，广泛应用于电子领域，主要应用于LED灯饰整流器，充电器线路板等各种电子设备产品的两只二极管在同时工作,电流的流过的方向由正极分别通过a,c,d,b进入负极，完成一个整流回路，同样的情况在另一时刻，电源的方向变为a端为负极，b端为正极，此时电流的波形图又有了新的变化，如图中所示，同一时刻，bc端和da端两只二极管在工作，电流由正极经过b,c,d,a进入负极，完成一个整流回路。
台湾ASEMI品牌12年专业专注高压整流桥领域,供应高品质性能高压整流桥，行业新旗帜业界新代表，台湾ASEMI高压整流桥，值得您点赞。
整流桥KBP310参数介绍,分析选择整流桥应该注意哪些方面。
KBP310-参数导读
ASEMI整流桥堆KBP310，DIP-4封装，正向最大整流3A，反向耐压1000V,正向压降1.1V,正向峰值浪涌电流60A，反向泄漏电流10UA.其外观参数如下：
KBP310-该怎样选用合适的整流桥？
在整流行业里，很多人对整流桥的理解有两个误区，一个是有的人认为选用什么型号
的整流桥，从输出端输出的电流和电压就是多少，而实际，整流的型号参数只是给了一个承受范围，它的作用就是在这个在一定的电压和电流范围内可以把交流电变成直流电，而对最终输出的电压和电流是没有影响的，第二个误区便是输出电流和电压是多少，选用的便是多大的整流桥，这也是错的，桥堆上标明的电流和电压是表示所能承受的最大值，而我们所输
出的电流和电压实际只是一个有效值，以KBP310为例，如果我们要输出3A的电流，那么应该选用至少能承受3√2 A的电流的，而且因为叠加的原因，这个数值还要再翻一倍，最后算下来大约是10A左右，所以，一般设计电路都要留2/3的余量。
#UD6KB80 ASEMI桥堆参数解析报告#
编辑人：MM
整流桥UD6KB80 倍受荣电技术采购青睐再次订货200K
整流桥UD6KB80 封装参数介绍
UD6KB80采用了D3K的封装方式,这款封装的优势在于其拥有6安培电流的同时，还能将电流控制到非常小，与传统封装KBP脚位规格一致，适合中小体积电源产品采用用。
采用了品级为5A级环氧树脂封装材料，封装强度高保障内部芯片、焊片、框架，不氧化不碎裂不漏电。
UD6KB80采用了进口波峰GPP镀金工艺88mil双芯片，高抗冲击性能与一致性能提升30%以上。
保证其参数可以达到: 6A最大正向整流，800V 最大反向耐电压，200A峰值浪涌电流。
此外还采用了高达99.99%的无氧铜框架与引脚使其内阻降低，并提升导电通过性能30%以上。
UD6KB80 应用领域与案例
UD6KB80因为有着非常好的体积优势，在小功率电源上面应用非常的常见，1-2安培工作电流采用这款产品将能提升性能优势与降低体积空间,符合当今电源产品的主流趋势，荣电技术公司采用的正是这款ASEMI品牌UD6KB80整流桥，月用200K以上出口国外市场，并且稳定合作以及很多年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（neya）ASEMI品牌旗下常用于快充行业的，使用氮化镓材料的整流桥有多款，相比传统充电器，有哪些优势？
1、充电效率高。
氮化镓的带隙比硅高得多，这意味着它可以随时间传导更高的电压。
带隙较大也意味着电流可以比硅更快地流过GaN制成的芯片，从而可以更快地进行处理，充电更快。
2、散热快。
氮化镓与前两代的半导体相比，禁带宽度大、导热系数更高。
而且可在200以上的高温下工作，能承载更高的能量密度，可靠性高，能够将过度充电的可能性降低。
3、体积小。
氮化镓材料本身优异的性能，使得做出来的氮化镓比传统硅基IGBT/MOSFET 等芯片面积更小，同时由于更耐高压，大电流，氮化镓芯片功率密度更大，因此功率密度/面积远超硅基。
此外由于使用氮化镓芯片还减少了周边的其他元件的使用，电容、电感、线圈等被动件比硅基方案少得多，也进一步缩小了体积。
今天就为大家详细列出常见的快充整流桥堆型号大全：
NO.型号参数封装封装形式1DB207S2A 1000V DBS-4贴片
2ABS2102A 65W ABS-4贴片
3RABS2102A 1000V ABS-4贴片
4TMBF3103A 65W TMBF贴片
5TMBFR3103A 65W TMBF贴片
6RYBS30103A 65W TMBF贴片
7D4KB1004A 45W D3K插件
8TT8M8A 65W TT贴片
9MSB3073A 65W MSBL贴片
10DBF3103A 50W DBF贴片
11DBF4104A 65W DBF贴片
12GBP-4插件
13GBP-4插件
14GBP-4插件
15KBP-4插件
16GBL4064A 600V GBL-4插件
17GBL4084A 800V GBL-4插件
18GBL4104A 1000V GBL-4插件
19GBL6066A 600V GBL-4插件
20GBL6086A 800V GBL-4插件
21GBL6106A 1000V GBL-4插件
22GBL8068A 600V GBL-4插件
23GBL8088A 800V GBL-4插件
24GBL8108A 1000V GBL-4插件25UD4KB804A 800V DIP-4插件。
