实验用打点计时器测量物体的速度及加速度
实验用打点计时器测量物体的速度及加速度
讲课种类打点计时器测速度和加快度1.掌握打点计时器的原理及其使用方法。
2.掌握对纸带上记录的原始数据进行办理的能力。
3.能利用打出的纸带测定某段时间内的均匀速度。
4.掌握在极短的时间内物体的刹时速度近似等于这段时间内的均匀速度这一教课目标近似方法。
并利用测出的速度 , 画出 v-t图象,经过图象来剖析物体的运动情况.5.掌握成立图像的一般规律 , 认识用图像研究物理问题的方法。
6.培育学生养成优秀的实验习惯和实验态度 ; 培育学生尊敬原始丈量数据这一脚踏实地的科学态度 .教课内容Ⅰ. 讲堂导考点剖析：(1)考察重点：利用打点计时器测出物体运动速度，获得v-t 图像，进而剖析物体运动状况。
(2)2016 高考考向前瞻：运动图像。
考察从图线斜率、面积、正负等判断物体的运动状况，并近而延长至对受力和功能关系的综合剖析。
Ⅱ. 同步讲一、重点纲要 :打点计时器1.仪器介绍打点计时器是一种使用沟通电源的计时仪器，它每隔0.02s 打一个点（因为电源频次是50Hz）。
纸带上的点表示了相应运动物体在不一样时刻的地点，研究纸带上所打点的间隔，就能够认识物体运动的状况。
2.分类（1）电磁打点计时器图示是电磁打点计时器的结构图，图中标出了几个主要零件的代号及名称。
当给电磁打点计时器通电后，线圈产生磁场，放在线圈中的振片被磁化，因为线圈通的是交变电流，电流方向不断变化，振片就会因频频地遇到向上、向下的吸引而不断地振动起来．当交变电流的频次是 50 Hz 时，电磁打点计时器的振针每0.02 s打下一个点。
（2）电火花计时器图示是电火花计时器的结构图．图中标出了几个主要零件的代号，它们的名称见图。
电火花计时器是利用火花放电使墨粉在纸带上打出墨点而显示出点迹的计时仪器. 当电源的频次是 50Hz 时, 它的脉冲放电周期也是0.02s ，即每隔 0.02s打下一个点。
[试一试]1.打点计时器能使用直流电源吗为何答：不可以。
因为直流电没法改变电流方向，沟通电能够使针或许火花塞放电打点假定沟通电源的频次不是50Hz，而是 60 Hz，打点计时器仍是每隔0.02 s 打一个点吗这时它将每隔多长时间打下一个点答：不是。

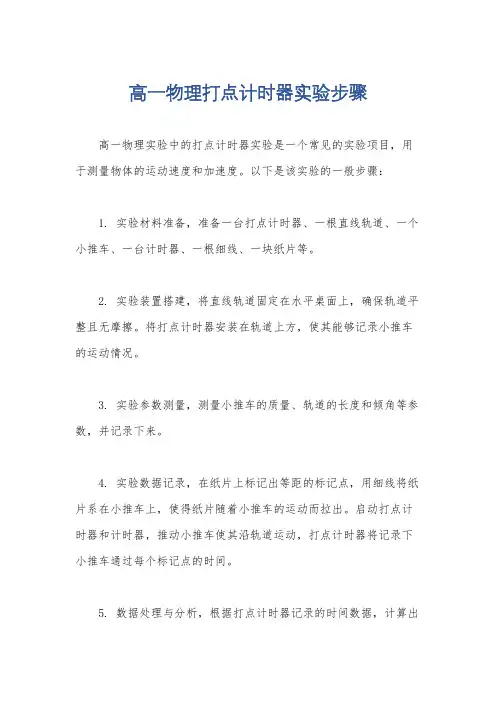

高一物理打点计时器实验步骤
高一物理打点计时器实验步骤
高一物理实验中的打点计时器实验是一个常见的实验项目，用于测量物体的运动速度和加速度。
以下是该实验的一般步骤：
1. 实验材料准备，准备一台打点计时器、一根直线轨道、一个小推车、一台计时器、一根细线、一块纸片等。
2. 实验装置搭建，将直线轨道固定在水平桌面上，确保轨道平整且无摩擦。
将打点计时器安装在轨道上方，使其能够记录小推车的运动情况。
3. 实验参数测量，测量小推车的质量、轨道的长度和倾角等参数，并记录下来。
4. 实验数据记录，在纸片上标记出等距的标记点，用细线将纸片系在小推车上，使得纸片随着小推车的运动而拉出。
启动打点计时器和计时器，推动小推车使其沿轨道运动，打点计时器将记录下小推车通过每个标记点的时间。
5. 数据处理与分析，根据打点计时器记录的时间数据，计算出
小推车的速度和加速度，并绘制出小推车的运动图像，观察其运动规律。
6. 实验结论，根据实验数据和分析结果，得出关于小推车运动规律的结论，比如速度随时间的变化规律、加速度的大小等。
以上是高一物理打点计时器实验的一般步骤，通过这个实验，学生可以深入理解运动学相关知识，并掌握实验操作和数据处理的能力。
1.4用打点计时器测速度实验报告
纳雍县第四中学物理实验报告实验名称：一.实验目的1. ；2. ；3. 。
二.实验原理1.认识仪器A.电磁打点计时器（1）构造：①，②，③，④ ,⑤，⑥，⑦，⑧，⑨。
（2）工作条件：工作电压为V的电源,电源频率为50Hz时，每隔s打一个点。
（3）工作原理：接通交流电源后，线圈中产生周期性变化的磁场,振片被磁化,其极性随线圈中电流方向变化导致的磁场的变化而变化，于是振片和永久磁体之间就产生了周期性的引力和斥力，振片就上下振动，带动振针上下振动，通过复写纸在纸带上打下点迹。
（4）使用方法：通电之前，把纸带穿过限位孔，再把套在轴上的复写纸压在纸带上面，再把纸带与物体连接，接通电源，让物体带动纸带一起运动，振针就通过复写纸在纸带上留下一行小点，纸带上各点之间的距离表示相应时间间隔中物体的位移，由点的情况就可以分析物体的运动情况。
B.电火花打点计时器（1）构造：如图所示。
（2）工作条件：用流电源，工作电压V，当电源频率为Hz时，隔0.02s打一个点。
（3）工作原理:电火花计时器中有一个将正弦式交变电流转化为脉冲式交变电流的装置。
当计时器接通220V、50Hz的交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹。
（4）使用方法:与电磁打点计时器基本相同，使用时，墨粉纸盘套在纸盘轴上，纸带在墨粉纸盘下面穿过限位孔，当接通电源、按下脉冲输出开关时纸带朝向墨粉纸盘的一面就打上了一行小点。
2.实验原理（1）两种打点计时器当接通50 Hz的交流电时，都是每隔0.02 s打一次点。
（2）当纸带跟运动物体连在一起时，打点计时器打在纸带上的点就相应地表示出物体在不同时刻的位置，线段上各点之间的间隔就表示出运动物体在不同时间内的位移，根据平均速度的定义式v＝，当Δt很短时，可以认为ΔxΔt等于t时刻的瞬时速度。
（3）用表格或v-t图象描述物体的运动规律。

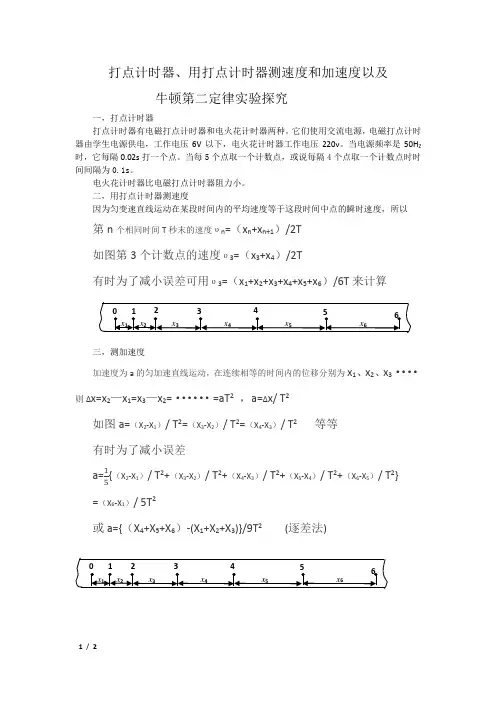

打点计时器、用打点计时器测速度和加速度以及用打点计时器验证牛顿第二定律
打点计时器、用打点计时器测速度和加速度以及牛顿第二定律实验探究一，打点计时器打点计时器有电磁打点计时器和电火花计时器两种。
它们使用交流电源，电磁打点计时器由学生电源供电，工作电压6V以下，电火花计时器工作电压220v。
当电源频率是50H Z 时，它每隔0.02s打一个点。
当每5个点取一个计数点，或说每隔4个点取一个计数点时时间间隔为0.1s。
电火花计时器比电磁打点计时器阻力小。
二，用打点计时器测速度因为匀变速直线运动在某段时间内的平均速度等于这段时间中点的瞬时速度，所以第n个相同时间T秒末的速度υn=（x n+x n+1）/2T如图第3个计数点的速度υ3=（x3+x4）/2T有时为了减小误差可用υ3=（x1+x2+x3+x4+x5+x6）/6T来计算三，测加速度加速度为a的匀加速直线运动，在连续相等的时间内的位移分别为x1、x2、x3····则Δx=x2—x1=x3—x2=······=aT2，a=Δx/ T2如图a=（X-X1）/ T2=（X3-X2）/ T2=（X4-X3）/ T2等等2有时为了减小误差a={（X2-X1）/ T2+（X3-X2）/ T2+（X4-X3）/ T2+（X5-X4）/ T2+（X6-X5）/ T2}=（X6-X1）/ 5T2或a={（X4+X5+X6）-(X1+X2+X3)}/9T2 (逐差法)四，牛顿第二定律实验1，器材，步骤、方法（1），小车放在木板上，后面固定一条纸带，纸带穿过打点计时器。
（2）用木块将木板的带有打点计时器的一端垫高，以补偿打点计时器对小车的阻力;调节木板的倾斜度，使小车不受牵引力时能拖动纸带沿木板匀速运动。
(3)用天平测出盘和重物的总质量，求出总重。
它近似于小车运动时所受的拉力。
（4），用刻度尺测出纸带上计数点之间的距离，求出小车运动的加速度。
用打点计时器测量加速度速度-实验报告
测定匀变速直线运动的加速度－实验报告班级________ 姓名________时间_________一、实验目的1、掌握判断物体是否做匀变速直线运动的方法2、测定匀变速直线运动的加速度和计算打下某点时的瞬时速度。
二、实验原理1、由纸带判断物体做匀变速直线运动的方法：若x1、x2、x3、x4……为相邻计数点间的距离，若△x＝x2－x1＝x3 －x2＝……＝c(常数)，即连续相等的时间间隔内的位移差是恒量，则与纸带相连的物体的运动是匀变速直线运动。
2、利用某段时间里的平均速度等于该段时间中点的瞬时速度来计算打下某点时的瞬时速度.3、由纸带求物体加速度的方法：（1）根据Xm－Xn＝(m-n)aT2（T为相邻两计数点间的时间间隔），选取不同的m和n,求出几个a,再计算出其平均值即为物体运动的加速度。
（2）用V-t图像求物体的加速度：先根据时间中点的瞬时速度等于该段时间的平均速度求几个点的瞬时速度，然后做出V-t图像，图线的斜率就是物体运动的加速度。
***逐差法：物体做匀变速直线运动，加速度是a，在各个连续相等的时间T里的位移分别是X1、X2、X3……则有：△X=X2－X1=X3－X2=X4－X3=……=aT2.由上式还可得到 :X4－X1=（X4－X3）+（X3－X2）+（X2－X1）=3aT2同理有X5－X2=X6－X3=……=3aT2可见，测出各段位移X1、X2……即可求出a1、a2、a3……,再算出a1、a2、a3……的平均值，就是我们所要测定的匀变速直线运动的加速度。
三、实验器材四、实验步骤五、分析与处理实验数据1、.纸带采集2、实验数据记录3、计算加速度（用计算和V-T图像两种方法）和某点的瞬时速度六、实验误差分析。
实验1.用打点计时器测速度 计算加速度
学点2 用打点计时器测量瞬时速度
⑴电磁打点计时器和电火花计时器的结构和原理。 ⑵练习使用打点计时器，利用打上点的纸带研究物体的运动情况。 ⑶用打点计时器测量瞬时速度的方法与步骤： ①把打点计时器固定在桌子上。 ②按照说明把纸带装好。 ③启动电源，用手水平地拉动纸带，纸带上就打出一系列的点。 随后立即关闭电源。 ④取下纸带，从能够看清的某个点开始，每隔0.1 s，即每５个 点取１个“测量点”标出０，１，２，„，５，如图1-4-3所示。
打点计时器是利用在纸带上所打出的点计时的，由于打点 计时器每隔相同的时间（即打点周期T）打一次点，所以，只 要在纸带上做出从某打点A到另一打点B间的间隔数n，就可 以知道A→B的时间为t=nT。
压交流电源，它每隔一个周期打一个点，因此纸带上的两个点之间的时 间间隔为交流电的周期，使用打点计时器时，纸带应穿过限位孔，复写 纸套在定位轴上，打点时要先接通电源再让纸带运动。 1
使用电火花计时器分析物体运动情况的实验中： A、B、D、E、C ⑴在如下基本步骤中，正确的排列顺序为____________________ 。 A.把电火花计时器固定在桌子上 B.安放纸带 C.松开纸带让物体带着纸带运动 D.接通220 V交流电源 E.按下脉冲输出开关，进行打点 ⑵在安放纸带时，要检查墨粉纸盘是否已经正确地套在__________ 纸盘轴 上， 墨粉纸盘 还要检查_____________ 是否夹在纸带之间。
（1）
图1-4-6
ห้องสมุดไป่ตู้（2）
【例3】在研究物体做变速直线运动的实验中，根据实验数据算出了物 体在各不同时刻的瞬时速度如下表 ⑴画出物体的v－t图象。 ⑵若０到１两测量点间距离Δx=5.6 cm,试求出t=0.06 s时的瞬时速度。
高考物理实验1、打点计时器测量物体的加速度-L
高考物理实验1、打点计时器研究匀变速运动【一】实验练习使用打点计时器【实验目的】练习使用打点计时器；学习利用打在纸带上的点研究物体的运动。
【实验原理】电磁打点计时器是一种使用低压交流电源的仪器，它的工作电压为4～6V。
当频率f=50Hz时，每隔0.02s打一次点。
（电火花计时器使用220V交流电源）当运动物体拖着纸带运动时，打点计时器便在纸带上打出一系列点，这些点既记录了发生这些位移所用的时间，也记录了运动物体的位置。
这就给我们定量地研究物体的运动情况提供了方便和可能，计时器的构造如图。
(1)电磁打点计时器(如图) (2)电火花计时器(如图)【实验器材】电磁打点计时器、纸带、复写纸、导线、低压交流电源、刻度尺。
【实验步骤】(1)把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并且压在纸带上面；(2)在打点计时器的两个接线柱上分别接上导线，两根导线的另外一端分别接到低压交流电源(4～6v 的交流电)的两个接线柱上。
(3)打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。
(4)取下纸带，从能看得清的点数起，如果共有N个点，点的间隔数就为N-1个，这段纸带记录的时间：t=0.02s×(N-1)。
(5)用刻度尺测量位移：从开始计时的点起到最后一个点间的距离S。
(6)利用ν=s测量平均速度t(7)在纸带上打出连续的6个点，分别标上记号0，1，2，3，4，5。
相邻的两个点间的距离为S1，S2，S3，S4，S5，若S1=S2=S3=S4=S5，则拉动纸带做匀速直线运动，若不相等则做变速直线运动。
【注意事项】①电磁打点计时器使用的电源是4～6v交流电源；电火花计时器电源220V交流电源；②先接通电源，后释放纸带；③区分直接打的点与计数点。
实验一、研究匀变速直线运动【实验目的】1.掌握应用纸带数据判断物体是否做匀变速直线运动的方法。
2.应用纸带的数据测定匀变速直线运动的瞬时速度、加速度。
用打点计时器测定匀变速直线运动的加速度.概要
实验一研究匀变速直线运动【目标导引】1．通过练习正确使用打点计时器，学会利用打上点的纸带研究物体的运动．2．会利用纸带求匀变速直线运动的瞬时速度、加速度、速度，掌握判断物体是否做匀变速直线运动的方法(Δx＝aT2)．3．会利用纸带探究小车速度随时间变化的规律，并能画出小车的v-t图像，根据图像求出加速度【知识梳理】一、实验原理问题1.打点计时器的作用及工作条件是什么？纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的距离，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．问题2.利用纸带如何求瞬时速度？思考1.(广东理综)图中是某同学在做“探究匀变速直线运动”的实验中获得的一条纸带．(1)已知打点计时器电源频率为50 Hz，则纸带上打相邻两点的时间间隔为________．(2)A、B、C、D是纸带上四个相邻的计数点，每两个相邻计数点间有四个点没有画出．从图中读出A、B 两点间距x＝________；C点对应的速度是________(计算结果保留三位有效数字)．物体的加速度问题1.如何判断一个物体是否做匀变速直线运动？问题2.利用纸带求加速度的方法分别有哪些？(1)“逐差法”求加速度：(2)“图象法”求加速度，由“平均速度法”求出多个点的速度，画出v－t图象，直线的斜率即加速度．思考2.某同学获得一竖直上抛小球的频闪照片图．已知频闪仪每隔0.05s闪光一次，图中所标数据为实际距离，该同学通过计算得到不同时刻的速度如下表(当地重力加速度取9.8m/s2，小球质量m=0.2kg，结果保留三位有效数字)：时刻t2t3t4t5速度(m/s) 4.99 4.48 3.98二、实验器材电火花计时器(或电磁打点计时器)，一端附有定滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片．三、实验步骤1．仪器安装(1)把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路．(2)把一条细绳拴在小车上，细绳跨过定滑轮，下边挂上合适的钩码，把纸带穿过打点计时器，并把它的一端固定在小车的后面．实验装置见图所示，放手后，看小车能否在木板上平稳地加速滑行．2．测量与记录(1)把小车停在靠近打点计时器处，先接通电源，后放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次．(2)从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点，从后边便于测量的点开始确定计数点，为了计算方便和减小误差，通常用连续打点五次的时间作为时间单位，即T＝0.1 s．正确使用毫米刻度尺测量每相邻两计数点间的距离，并填入设计的表格中．(3)利用某一段时间的平均速度等于这段时间中间时刻的瞬时速度求得各计数点的瞬时速度．(4)增减所挂钩码数，再重复实验两次．3．数据处理及实验结论(1)由实验数据得出v－t图象①根据表格中的v、t数据，在平面直角坐标系中仔细描点，如图所示可以看到，对于每次实验，描出的几个点都大致落在一条直线上．②作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的点，应均匀分布在直线的两侧，这条直线就是本次实验的v－t图象，它是一条倾斜的直线．(2)由实验得出的v－t图象进一步得出小车运动的速度随时间变化的规律，有两条途径进行分析①分析图象的特点得出：小车运动的v－t图象是一条倾斜的直线如图所示，当时间增加相同的值Δt时，速度也会增加相同的值Δv，由此得出结论：小车的速度随时间均匀变化．②通过函数关系进一步得出：既然小车的v－t图象是一条倾斜的直线，那么v随t变化的函数关系式为v＝kt＋b，显然v与t成“线性关系”，小车的速度随时间均匀变化．四、注意事项1．平行：纸带、细绳要和长木板平行．2．靠近：释放小车前，应使小车停在靠近打点计时器的位置．3．先后顺序：实验时应先接通电源，后放开纸带；实验后应先断开电源，后取下纸带．4．防止碰撞：在到达长木板末端前应让小车停止运动，放置钩码落地，小车与滑轮碰撞．5．减小误差：小车另一端挂的钩码个数要适当，避免速度过大而使纸带上的点太少，或者速度大小，使纸带上打的点过于密集。
用打点计时器测加速度
B
• 图示为某次实验打出的纸带，电源的频 率为50Hz，由图可知，A、B两点对应 的时间间隔为______s，纸带运动在 A—〉B的路程上的平均速度___m/s。
A
B
20cm
•
0.1；2
课堂小结：
1、计时器的结构和名称。 2、计时器的使用。 3、纸带的打印点和测量点 3、根据纸带测量平均速度和瞬时速度的方法 4、实验数据的记录和处理方法 5、v-t图的物理意义
0
1
2
3
45
6
位置 0
1
2345
△X
（m）
△t
（s）
v
（m/s）
3.用打点计时器测量瞬时速度
Δx
D
F
0.06s
思考与讨论
用打点计时器测量瞬时速度的思想方法是什么？
极限思想
用图象表示速度；示例
n01 2345 V m/s 0.1 0.2 0.3 0.35 0.5 0.6
v/(m·s-1)
0.6 0.5 0.4 0.3 0.2 0.1
（2）电火花计时器：220v交流电，火花放电
2、打点计时器相邻两打点的间隔时间：
T=0.02s
f=50Hz，
3、作用（1）测时间
（2）测位移
（3）研究纸带运动—物体运动
练习使用打点计时器
方法步骤： 1 、固定计时器。（远离滑轮） 2 、安装纸带。（小车停在计时器处） 3 、启动电源，拉动纸带，关闭电源。 4、选纸带，处理数据。
用打点计时器测加速度
• 实验目的
练习使用打点计时器，测量平均速度、 瞬时速度、加速度
利用打点计时器测量加速度—实验方案
一、实验原理及注意事项一、实验原理：电磁打点计时器是一种使用交流电源的计时仪器,其工作电压是4~6V,电源的频率是50Hz,它每隔打一次点;电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器,使用220V交流电压,当频率为50Hz时,它每隔打一次点,电火花计时器工作时,纸带运动所受到的阻力比较小,它比电磁打点计时器实验误差小;二、注意事项：1.电源使用的是交流电源,电磁打点计时器电压是4~6V；电火花打点计时器电压是220V;2.打点计时器在纸带上应打出轻重合适的小圆点,如打出小横线、重复点或点迹不清晰,应调整振针距复写纸片的高度,使之大一点;3.纸带应捋平,减小摩擦,从而起到减小误差的作用;4使用打点计时器,应先接通电源,待打点计时器稳定后再放开纸带;5.使用电火花计时器时,还应注意把两条白纸带正确穿好,墨粉纸盘夹在两纸带之间；使用打点计时器时,应让纸带通过限位孔,压在复写纸下面;6.处理纸带数据时,密集点的位移差值测量时误差大,应舍去；一般以五个点为一个计数点;7.描点作图时,应把尽量多的点连在一条直线或曲线上不能连在线上的点应分居在线的两侧;误差过大的点可以舍去;9.打点器不能长时间连续工作;每打完一条纸带后,应及时切断电源;二、实验步骤：1.把长木板平放在实验桌上,并使滑轮伸出桌面;2.把打点计时器固定在木板没有滑轮的一侧,并连好电路;3.把一条细绳栓在小车上,细绳跨过定滑轮,下边吊着合适的钩码;4.把两条白纸带穿过打点计时器的限位孔,且使墨粉纸夹在两纸带之间;然后把纸带的一端固定在小车后面;5.使小车停在靠近打点计时器处,先接通电源,然后放开小车,让小车运动;注意用手在滑轮附近保护小车,以免摔落地面6.及时断开电源,取出纸带;7.换上新的纸带,再重做两次;7.测量选取点迹清晰的纸带,测量并处理数据;描绘v—t图像,用位移差计算加速度数据处理方法：在研究匀变速直线运动中,如图是打点计时器打下的纸带;选点迹清楚的一条,舍掉开始比较密集的点迹,从便于测量的地方取一个开始点O ,然后每5个点取一个计数点A 、B 、C 、D …;测出相邻计数点间的距离s 1、s 2、s 3 … 利用打下的纸带可以：⑴求任一计数点对应的即时速度v ：如T s s v c 232+=其中T =5×= 求出B 、C 、D;;;;;;各点的瞬时速度,然后描绘t v -图像,通过图像可以求加速度;⑵利用“逐差法”求a ：()()23216549Ts s s s s s a ++-++= ⑶利用上图中任意相邻的两段位移求()2T n m s s a n m --=：如223T s s a -= 比较用图像法与“逐差法”求出的结果。
打点计时器的测速实验报告
打点计时器的测速实验报告
《打点计时器的测速实验报告》
实验目的：通过使用打点计时器进行测速实验，探究不同物体在不同条件下的运动速度。
实验材料：打点计时器、不同物体（例如小球、滑板等）、测量工具（尺子、计时器等）
实验步骤：
1. 准备工作：将打点计时器正确连接并调试好，确保其正常工作；准备不同物体进行实验。
2. 实验一：小球自由落体实验
a. 将小球从一定高度自由落体，并用打点计时器记录下小球在不同时间点的位置。
b. 根据记录的数据，计算小球的平均速度和加速度。
3. 实验二：滑板滑行实验
a. 将滑板从斜坡上滑行，并用打点计时器记录下滑板在不同时间点的位置。
b. 根据记录的数据，计算滑板的速度和加速度。
实验结果：
1. 小球自由落体实验结果显示，小球的平均速度与加速度符合自由落体运动的规律，即速度随时间增加而增加，加速度保持不变。
2. 滑板滑行实验结果显示，滑板的速度与加速度与斜坡的角度和摩擦力有关，速度随时间增加而增加，加速度取决于斜坡的角度和摩擦力的大小。
结论：通过打点计时器的测速实验，我们深入了解了不同物体在不同条件下的
运动速度规律。
这对于我们理解物体运动规律和进行相关科学研究具有重要意义。
总结：打点计时器的测速实验为我们提供了一种直观、精准的测速方法，能够帮助我们更深入地了解物体在不同条件下的运动规律。
通过这样的实验，我们可以更好地探究物理学中的运动规律，并为相关科学研究提供有力支持。
高一物理 实验 用打点计时器测加速度
s 1 s 2 s 3 A B C D第十一讲 实验 用打点计时器测加速度姓名 班号【知识要点】一、实验目的：使用打点计时器测定匀变速直线运动的加速度．二、实验原理设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s =s 2－s 1=s 3－s 2=s 4－s 3=……=aT 2由上式还可得到：s 4－s 1=(s 4－s 3)+(s 3－s 2)+(s 2－s 1)=3aT 2同理有：s 5－s 2=s 6－s 3= s 4－s 1＝……＝3aT 2可见，测出各段位移s 1、s 2 、s 3、s 4、 s 5、s 6……即可求出21413T s s a -= 22523T s s a -=…… 23633Ts s a -= 再算出a 1、a 2、 a 3……的平均值，就是我们所要测定的匀变速直线运动的加速度．三、实验器材打点计时器，一端有滑轮的长木板，小车，纸带，刻度尺，导线，电源，钩码，细绳．四、实验步骤（1）把附有滑轮的长木板放在实验桌上，并使滑轮伸处桌面．把打点计时器固定在长木板上没有滑轮的一端，连接好电路．（2）把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的钩码．把纸带穿过打点计时器，并把纸带的一端固定在小车的后面．（3）把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点．换上新纸带，重复实验三次．（4）从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点子，在后边便于测量的地方找一个开始点．为了测量方便和减小误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T =0.02×5=0.1s ．在选好的开始点下面标明A ，在第六点下面标明B ，在第十一点下面标明C ，在第十六点下面标明D ，……，点A 、B 、C 、D……叫做计数点，如图所示．两个相邻计数点间的距离分别是s 1、s 2、s 3……（5）测出六段位移s 1、s 2、s 3、s 4、s 5、s 6的长度，把并记录测量结果．（6）根据测量结果，利用“实验原理”中给出的公式算出加速度a 1、a 2、a 3的值．注意：T =0.1s ．求出a 1、a 2、a 3的平均值，它就是小车做匀变速直线运动的加速度．小车做匀变速直线运动的加速度a =五、注意事项1．在安装仪器时，要注意让滑轮伸出桌面外；细绳应与木板平行；实验前要检查打点计时器是否安装良好，两根导线是否与低压电源4～6V 交流输出连接．如果用电火花计时器，并不需要使用低压电源．实验时要注意保护小车及滑轮，要避免它们被碰坏或跌坏．2．选取纸带时，除了要求点迹清晰之外，还应看看相邻计数点间的距离之差△s 是否相等．如果在误差范围内△s 相等的，则可认为小车是做匀加速直线运动，可以选用这样的纸带．3．在分析纸带时，要仔细地数点子，给计数点标上号码．不要逐段测量各段的位移，应该用长刻度尺一次测量分段读数，读数时应读到毫米以下一位．别忘了相邻记数点间的时间间隔T=0．1s ．六．打点计时器纸带的处理1．取点原则是：从打下的纸带中必须选取点迹清晰的纸带，舍掉开始比较密集的点迹，从便于测量位置取一个开始点A ，然后每5个点（或者说每隔4个点）如图所示，取一个计数点B 、C 、D 、E 、F …．这样每两个计数间的时间间隔为T ＝0.1s ，计算比较方便．2．从纸带读取长度的方法：读取长度利用毫米刻度尺．测出各点到A 点的距离，算出相邻计数点间的距离s 1、s 2、s 3、s 4、s 5、s 6…．由于毫米尺的最小刻度是mm ，读数时必须估读到0.1mm 位．3．利用打下的纸带计算各计数点的速度和加速度的方法①利用打下的纸带求任一计数点对应的瞬时速度：v n =Ts s n n 21++． ②求打下的纸带的加速度，利用“逐差法”求a ， 212345633)()(T s s s s s s a ⨯++-++=【典型例题】例1在测定匀变速直线运动的加速度”实验中，对于减小实验误差来说，下列方法有益的是( ) A．把每打五个点的时间间隔作为一个时间单位来选取记数点B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验例2关于打点计时器的使用，下列说法中正确的是( )A．打点记时器一般使用4V～6V的直流电源.B．安放纸带时，应把纸带放在复写纸的上面.C．开始释放小车时，应使小车靠近打点计时器.D．最好在接通电源的同时，放开小车.例3 下面是几个同学打出的几条纸带，关于纸带所对应的运动情况正确的是(计数点按打点的先后顺序编号).( )A．甲、丁图表示物体作匀速运动B．丙图表示物体作减速运动C．乙图中若s6－s5＝s5－s4＝s4－s3＝s3－s2＝s2－s1，则物体作匀变速运动D．乙图中若Δs恒定，且s1＝Δs/2，则表示物体作初速为零的匀加变直线运动例4 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点，（每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出）打点计时器接的是“220V、50Hz”的交变电流．如图，他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐，求：（1）打点计时器在打B、D、F各点时物体的瞬时速度v B＝、v D＝、v F＝．（2）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏，理由是：．例5 在用打点计时器测匀加速直线运动加速度的实验中，在纸带上取得连续清晰的7个点，用刻度尺测得各点与第1点的距离如下：则该运动物体的加速度a=___________m／s2．(所用交流电源频率为50 Hz)例6 如图所示，纸带上A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度等于，在打D点时纸带的速度为．(图中表示各计数点与第一个点的距离)例7 图为“用打点计时器测定匀变速直线运动的加速度”的实验时记录下的一条纸带．纸带上选取1、2、3、4、5各点为记数点，将直尺靠在纸带边，零刻线与纸带上某一点0对齐．由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中．已知打点计时器所用交流电的频率为50Hz，由测量数据计算出小车的加速度a和纸带上打下点3时小车的速度v3，并说明加速度的方向．加速度大小a＝__________m／s2，方向____________，小车在点3时的速度大小v3＝_________m／s．【经典练习】1．如图所示，是实验时得到的一条纸带，每两个相邻点时间间隔为0.02秒，则由图中给定数据可求得小 车运动的加速度为__________m/s 2．2．如图所示是物体做匀变速直线运动得到的一条纸带，从O 点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s 1＝5.18cm ，s 2＝4.40cm ，s 3＝3.62cm ，s 4＝2.78cm ，s 5＝2.00cm ，s 6＝1.22cm ．已知交流电源的频率为50Hz ，则：(1)相邻两记数点间的时间间隔为 s(2)物体的加速度大小a = m/s ２，方向 (填A →B 或B →A )．(3)打点计时器打记数点3时，物体的速度大小v 3＝ m/s ，方向 (填A →B 或B →A )3．为了测定某辆轿车在平直路上起动时的加速度(轿车起动时的运动可近似看作匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片．如果拍摄时每隔2 s 曝光一次，轿车车身总长为4.5 m ，那么这辆轿车的加速度约为( )．A ．1 m ／s 2B ．2 m ／s 2C ．3 m ／s 2D ．4 m ／s 24．利用打点计时器研究一个约1.4m 高的商店卷帘窗的运动．将纸带粘在卷帘窗底部，纸带通过打点计时器随帘在竖直面内向上运动．打印后的纸带如图所示，数据如表格所示．纸带中AB 、BC 、CD……每两点之间的时间间隔为0.10s ，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度v 平均．可以将v 平均近似地作为该间距中间时刻的即时速度v ．（1）请根据所提供的纸带和数据，绘出卷帘窗运动的v-t 图线．（2）AD 段的加速度为 m/s 2，AK 段的平均速度为 m/s ．第十一讲实验用打点计时器测加速度（作业）1．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间．计时器所用电源的频率为50Hz，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm）．由纸带数据计算可得计数点4所代表时刻的即时速度大小v4＝________m／s，小车的加速度大小a＝________m／s2．2．如图所示为打点计时器记录的一辆做匀加速直线运动的小车的纸带的一部分，D是任选的第一点，D11和D21是第11点和第21点，若加速度是10cm/s2，则该计时器的打点频率是( )A．10Hz B．20Hz C．30Hz D．40Hz3．由打点计时器打出的纸带，经标出计数点ABC……，并量出连续相等时间间隔的位移SⅠSⅡSⅢ……后，如图所示．其中O为起始点（打点计时器打下的第一个点），由纸带所示数据可计算出以下各量中哪几个量( )A．由A点到G点纸带运动的时间B．由A点到G点纸带运动的平均速度VC．纸带运动的加速度D．纸带通过C点的速度4．下图是“研究匀变速直线运动”实验中，利用打点计时器所得的打点的纸带，A、B、C……是计数点，相邻计数点对应的时间间隔是T，对应的距离依次是s1、s2、s3……（1）下列计算加速度的计算式中正确的有________．（A）223 T ss a -=（B）235 2T ss a -=（C）21 2568Ts sssa--+=（D）21 2434Ts sssa--+=（2）下列计算打D点时的速度的表达式中正确的有________，（A）T ss vD243+=（B）Ts sssvD44 32 1+ ++ =（C）T ss vD1 6-=（D）Ts sssvD45 43 2+ ++ =5．在测定匀变速直线运动的加速度的实验中，使用打点计时器进行相关测量，实验中得到一条纸带如图，0，1，2，…是选用的计数点，每相邻的两计数点间还有3个打出的点未画出．图中还画出了用米尺进行测量的情况．读出图中各测量点的读数．0：________，1：________，3：________，4：________．由图中数据能求出的物体的加速度为________m/s2．6．某小车在做变速直线运动时，(1)在实验纸带上选取若干计数点、其计数周期为T，小车在任意两个连续计数周期里位移差均为 s、则小车做____________运动，加速度a=________.(2)某次实验纸带记录如图所示，根据图中标出的数据，可以判定物体做________运动，图中从A点开始，每打5个点取一个计数点，则物体的加速度为________米/秒2，其中D点对应的速度为________米/秒7．利用打点计时器测定物体做匀加速直线运动的加速度，某次实验取得的纸带记录如图所示．电源频率是50Hz，图中所标的是每隔5个打点间隔所取的计数点，则相邻计数点间的时间间隔是T=________s．由图中给出数据计算加速度的公式是a=________，代入数值求得加速度的计算值为________m/s2．。
高一物理 实验 用打点计时器测加速度
s 1 s 2 s 3 A B C D第十一讲 实验 用打点计时器测加速度姓名 班号【知识要点】一、实验目的：使用打点计时器测定匀变速直线运动的加速度．二、实验原理设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s =s 2－s 1=s 3－s 2=s 4－s 3=……=aT 2由上式还可得到：s 4－s 1=(s 4－s 3)+(s 3－s 2)+(s 2－s 1)=3aT 2同理有：s 5－s 2=s 6－s 3= s 4－s 1＝……＝3aT 2可见，测出各段位移s 1、s 2 、s 3、s 4、 s 5、s 6……即可求出21413T s s a -= 22523T s s a -=…… 23633Ts s a -= 再算出a 1、a 2、 a 3……的平均值，就是我们所要测定的匀变速直线运动的加速度．三、实验器材打点计时器，一端有滑轮的长木板，小车，纸带，刻度尺，导线，电源，钩码，细绳．四、实验步骤（1）把附有滑轮的长木板放在实验桌上，并使滑轮伸处桌面．把打点计时器固定在长木板上没有滑轮的一端，连接好电路．（2）把一条细绳拴在小车上，使细绳跨过滑轮，下边挂上合适的钩码．把纸带穿过打点计时器，并把纸带的一端固定在小车的后面．（3）把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点．换上新纸带，重复实验三次．（4）从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点子，在后边便于测量的地方找一个开始点．为了测量方便和减小误差，通常不用每打一次点的时间作为时间的单位，而用每打五次点的时间作为时间的单位，就是T =0.02×5=0.1s ．在选好的开始点下面标明A ，在第六点下面标明B ，在第十一点下面标明C ，在第十六点下面标明D ，……，点A 、B 、C 、D……叫做计数点，如图所示．两个相邻计数点间的距离分别是s 1、s 2、s 3……（5）测出六段位移s 1、s 2、s 3、s 4、s 5、s 6的长度，把并记录测量结果．（6）根据测量结果，利用“实验原理”中给出的公式算出加速度a 1、a 2、a 3的值．注意：T =0.1s ．求出a 1、a 2、a 3的平均值，它就是小车做匀变速直线运动的加速度．小车做匀变速直线运动的加速度a =五、注意事项1．在安装仪器时，要注意让滑轮伸出桌面外；细绳应与木板平行；实验前要检查打点计时器是否安装良好，两根导线是否与低压电源4～6V 交流输出连接．如果用电火花计时器，并不需要使用低压电源．实验时要注意保护小车及滑轮，要避免它们被碰坏或跌坏．2．选取纸带时，除了要求点迹清晰之外，还应看看相邻计数点间的距离之差△s 是否相等．如果在误差范围内△s 相等的，则可认为小车是做匀加速直线运动，可以选用这样的纸带．3．在分析纸带时，要仔细地数点子，给计数点标上号码．不要逐段测量各段的位移，应该用长刻度尺一次测量分段读数，读数时应读到毫米以下一位．别忘了相邻记数点间的时间间隔T=0．1s ．六．打点计时器纸带的处理1．取点原则是：从打下的纸带中必须选取点迹清晰的纸带，舍掉开始比较密集的点迹，从便于测量位置取一个开始点A ，然后每5个点（或者说每隔4个点）如图所示，取一个计数点B 、C 、D 、E 、F …．这样每两个计数间的时间间隔为T ＝0.1s ，计算比较方便．2．从纸带读取长度的方法：读取长度利用毫米刻度尺．测出各点到A 点的距离，算出相邻计数点间的距离s 1、s 2、s 3、s 4、s 5、s 6…．由于毫米尺的最小刻度是mm ，读数时必须估读到0.1mm 位．3．利用打下的纸带计算各计数点的速度和加速度的方法①利用打下的纸带求任一计数点对应的瞬时速度：v n =Ts s n n 21++． ②求打下的纸带的加速度，利用“逐差法”求a ， 212345633)()(T s s s s s s a ⨯++-++=【典型例题】例1在测定匀变速直线运动的加速度”实验中，对于减小实验误差来说，下列方法有益的是( ) A．把每打五个点的时间间隔作为一个时间单位来选取记数点B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰，点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验例2关于打点计时器的使用，下列说法中正确的是( )A．打点记时器一般使用4V～6V的直流电源.B．安放纸带时，应把纸带放在复写纸的上面.C．开始释放小车时，应使小车靠近打点计时器.D．最好在接通电源的同时，放开小车.例3 下面是几个同学打出的几条纸带，关于纸带所对应的运动情况正确的是(计数点按打点的先后顺序编号).( )A．甲、丁图表示物体作匀速运动B．丙图表示物体作减速运动C．乙图中若s6－s5＝s5－s4＝s4－s3＝s3－s2＝s2－s1，则物体作匀变速运动D．乙图中若Δs恒定，且s1＝Δs/2，则表示物体作初速为零的匀加变直线运动例4 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点，（每相邻两个计数点间还有4个打点计时器打下的点，本图中没有画出）打点计时器接的是“220V、50Hz”的交变电流．如图，他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐，求：（1）打点计时器在打B、D、F各点时物体的瞬时速度v B＝、v D＝、v F＝．（2）如果当时电网中交变电流的频率是f=49Hz，而做实验的同学并不知道，那么由此引起的系统误差将使加速度的测量值比实际值偏，理由是：．例5 在用打点计时器测匀加速直线运动加速度的实验中，在纸带上取得连续清晰的7个点，用刻度尺测得各点与第1点的距离如下：则该运动物体的加速度a=___________m／s2．(所用交流电源频率为50 Hz)例6 如图所示，纸带上A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度等于，在打D点时纸带的速度为．(图中表示各计数点与第一个点的距离)例7 图为“用打点计时器测定匀变速直线运动的加速度”的实验时记录下的一条纸带．纸带上选取1、2、3、4、5各点为记数点，将直尺靠在纸带边，零刻线与纸带上某一点0对齐．由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中．已知打点计时器所用交流电的频率为50Hz，由测量数据计算出小车的加速度a和纸带上打下点3时小车的速度v3，并说明加速度的方向．加速度大小a＝__________m／s2，方向____________，小车在点3时的速度大小v3＝_________m／s．【经典练习】1．如图所示，是实验时得到的一条纸带，每两个相邻点时间间隔为0.02秒，则由图中给定数据可求得小 车运动的加速度为__________m/s 2．2．如图所示是物体做匀变速直线运动得到的一条纸带，从O 点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s 1＝5.18cm ，s 2＝4.40cm ，s 3＝3.62cm ，s 4＝2.78cm ，s 5＝2.00cm ，s 6＝1.22cm ．已知交流电源的频率为50Hz ，则：(1)相邻两记数点间的时间间隔为 s(2)物体的加速度大小a = m/s ２，方向 (填A →B 或B →A )．(3)打点计时器打记数点3时，物体的速度大小v 3＝ m/s ，方向 (填A →B 或B →A )3．为了测定某辆轿车在平直路上起动时的加速度(轿车起动时的运动可近似看作匀加速运动)，某人拍摄了一张在同一底片上多次曝光的照片．如果拍摄时每隔2 s 曝光一次，轿车车身总长为4.5 m ，那么这辆轿车的加速度约为( )．A ．1 m ／s 2B ．2 m ／s 2C ．3 m ／s 2D ．4 m ／s 24．利用打点计时器研究一个约1.4m 高的商店卷帘窗的运动．将纸带粘在卷帘窗底部，纸带通过打点计时器随帘在竖直面内向上运动．打印后的纸带如图所示，数据如表格所示．纸带中AB 、BC 、CD……每两点之间的时间间隔为0.10s ，根据各间距的长度，可计算出卷帘窗在各间距内的平均速度v 平均．可以将v 平均近似地作为该间距中间时刻的即时速度v ．（1）请根据所提供的纸带和数据，绘出卷帘窗运动的v-t 图线．（2）AD 段的加速度为 m/s 2，AK 段的平均速度为 m/s ．第十一讲实验用打点计时器测加速度（作业）1．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间．计时器所用电源的频率为50Hz，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm）．由纸带数据计算可得计数点4所代表时刻的即时速度大小v4＝________m／s，小车的加速度大小a＝________m／s2．2．如图所示为打点计时器记录的一辆做匀加速直线运动的小车的纸带的一部分，D是任选的第一点，D11和D21是第11点和第21点，若加速度是10cm/s2，则该计时器的打点频率是( )A．10Hz B．20Hz C．30Hz D．40Hz3．由打点计时器打出的纸带，经标出计数点ABC……，并量出连续相等时间间隔的位移SⅠSⅡSⅢ……后，如图所示．其中O为起始点（打点计时器打下的第一个点），由纸带所示数据可计算出以下各量中哪几个量( )A．由A点到G点纸带运动的时间B．由A点到G点纸带运动的平均速度VC．纸带运动的加速度D．纸带通过C点的速度4．下图是“研究匀变速直线运动”实验中，利用打点计时器所得的打点的纸带，A、B、C……是计数点，相邻计数点对应的时间间隔是T，对应的距离依次是s1、s2、s3……（1）下列计算加速度的计算式中正确的有________．（A）223 T ss a -=（B）235 2T ss a -=（C）21 2568Ts sssa--+=（D）21 2434Ts sssa--+=（2）下列计算打D点时的速度的表达式中正确的有________，（A）T ss vD243+=（B）Ts sssvD44 32 1+ ++ =（C）T ss vD1 6-=（D）Ts sssvD45 43 2+ ++ =5．在测定匀变速直线运动的加速度的实验中，使用打点计时器进行相关测量，实验中得到一条纸带如图，0，1，2，…是选用的计数点，每相邻的两计数点间还有3个打出的点未画出．图中还画出了用米尺进行测量的情况．读出图中各测量点的读数．0：________，1：________，3：________，4：________．由图中数据能求出的物体的加速度为________m/s2．6．某小车在做变速直线运动时，(1)在实验纸带上选取若干计数点、其计数周期为T，小车在任意两个连续计数周期里位移差均为 s、则小车做____________运动，加速度a=________.(2)某次实验纸带记录如图所示，根据图中标出的数据，可以判定物体做________运动，图中从A点开始，每打5个点取一个计数点，则物体的加速度为________米/秒2，其中D点对应的速度为________米/秒7．利用打点计时器测定物体做匀加速直线运动的加速度，某次实验取得的纸带记录如图所示．电源频率是50Hz，图中所标的是每隔5个打点间隔所取的计数点，则相邻计数点间的时间间隔是T=________s．由图中给出数据计算加速度的公式是a=________，代入数值求得加速度的计算值为________m/s2．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
授课类型 打点计时器测速度和加速度教学目的1.掌握打点计时器的原理及其使用方法。
2.掌握对纸带上记录的原始数据进行处理的能力。
3.能利用打出的纸带测定某段时间内的平均速度。
4.掌握在极短的时间内物体的瞬时速度近似等于这段时间内的平均速度这一近似方法。
并利用测出的速度,画出v-t 图象,通过图象来分析物体的运动情况.5.掌握建立图像的一般规律,了解用图像研究物理问题的方法。
6.培养学生养成良好的实验习惯和实验态度;培养学生尊重原始测量数据这一实事求是的科学态度.教学内容考点分析：(1) 考查重点：利用打点计时器测出物体运动速度，得到v-t 图像，从而分析物体运动情况。
(2) 2016高考考向前瞻：运动图像。
考查从图线斜率、面积、正负等判断物体的运动情况，并近而延伸至对受力和功能关系的综合分析。
一、要点提纲:打点计时器1. 仪器介绍打点计时器是一种使用交流电源的计时仪器，它每隔0.02s 打一个点（由于电源频率是50Hz ）。
纸带上的点表示了相应运动物体在不同时刻的位置，研究纸带上所打点的间隔，就可以了解物体运动的情况。
2. 分类（1）电磁打点计时器图示是电磁打点计时器的构造图，图中标出了几个主要部件的代号及名称。
当给电磁打点计时器通电后，线圈产生磁场，放在线圈中的振片被磁化，由于线圈通的是交变电流，电流方向不断变化，振片就会因反复地受到向上、向下的吸引而不停地振动起来．当交变电流的频率是50 Hz 时，电磁打点计时器的振针每0.02 s 打下一个点。
（2）电火花计时器图示是电火花计时器的构造图．图中标出了几个主要部件的代号，它们的名称见图。
电火花计时器是利用火花放电使墨粉在纸带上打出墨点而显示出点迹的计时仪器.当电源的频率是50Hz 时,它的Ⅰ.课堂导入Ⅱ.同步讲解脉冲放电周期也是0.02s，即每隔0.02s 打下一个点。
[试一试]1.打点计时器能使用直流电源吗为什么答：不能。
因为直流电无法改变电流方向，交流电可以使针或者火花塞放电打点假设交流电源的频率不是50Hz，而是60 Hz，打点计时器还是每隔0.02 s打一个点吗这时它将每隔多长时间打下一个点答：不是。
此时，即每隔打下一个点3. 使用（1）．电磁打点计时器的使用①用限位孔限定纸带，复写纸压在纸带的上面．通电，振片带动振针打点．若纸带运动，其上就会留下一行小点。
（穿孔压复通电打点）②如由物体带动纸带运动，物体的位移就对应为纸带上相应点间的距离，运动时间可由该距离上点痕的数目计算。
（2）．电火花计时器的使用①使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔．当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹。
（套轴穿孔通电按脉打点）②这种计时器工作时，纸带运动时受到的阻力比较小，实验误差也比较小。
（3）．两种打点计时器异同比较实验一：用打点计时器测速度1.根据平均速度定义式,当很小时，可以认为表示t时刻的瞬时速度。
2.下图所示为用打点计时器打出的一条纸带，相邻两点间的时间间隔为T，则A,B,C三点对应的速度为:3.纸带的处理①判断物体的运动规律②计算变速直线运动中某段的平均速度纸带在某段时间内的平均速度[试一试]下图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是哪一条（）解析：选A。
由于打点计时器打点的时间间隔相等，在打下相同个数点的过程中，所用的时间相同，而纸带A 的位移最大，所以纸带A的平均速度最大。
③用打点计时器测量瞬时速度D、F两点离E越近，算出的平均速度越接近E点的瞬时速度。
然而D、F两点过小则测量误差增大。
应该根据实际情况选取这两个点。
1.打点计时器所用电源的频率为50 Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在A、C间的平均速度为________m/s，在A、D间的平均速度为________m/s，B点的瞬时速度更接近于________m/s.(保留两位有效数字)解析：由题意知，相邻两点间的时间间隔为0.02 s．AC间的距离为14 mm＝0.014 m，AD间的距离为25 mm＝0.025 m.由公式得：m/s＝0.35 m/s，＝m/s＝0.42 m/s.B点的瞬时速度更接近于0.35 m/s.答案：0.35 0.42 0.354.用图象表示速度通过对纸带的计算，我们只能粗略得知纸带在有些间断的点的速度，如表1，要想形象的了解纸带的速度变化规律我们还要借助于v-t图象（见下图）。
1.如图是甲、乙两物体运动的速度图象，下列说法正确的是( )A．物体甲处于静止状态 B．物体乙刚开始时以5 m/s的速度与甲物体同向运动C．物体乙在最初3 s内的位移是10 D．物体乙在最初3 s内的路程是10 m解析：选BD 根据图象可知，物体甲速度横为10m/s，所以A错；开始时，甲乙速度皆为正值，B对；最初3s内，乙图象与x轴所谓面积是0，故乙位移为0，但路程为面积每部分的绝对值的和，故乙路程为10m，D对。
实验一：用打点计时器测加速度1、实验原理设物体做匀加速直线运动，加速度是a，在各个连续相等的时间T里的位移分别是，则有：以此类推：由此还可得到：同理有?可见，测出各段位移即可求出?，再算出的平均值，就是我们所要测定的匀变速直线运动的加速度2、常用方法①图像法求出第n点时纸带的瞬时速度（一般要5点以上），然后作出v-t图像，用v-t图像的斜率求物体运动的加速度。
根据表格做出v-t图像如下：②利用“逐差法”求加速度?由于物体做匀变速运动，所以满足在连续相等的时间间隔内位移差相等，即Δx=可得a=，但利用一个Δx 求得的加速度偶然误差太大，为了减小实验中的偶然误差，分析纸带时，纸带上的各段位移最好都用上，方法如下：(a)如图所示，若为偶数段，设为6段，则，然后取平均值，即，或由直接求得；?(b)若为奇数段，则中间段往往不用，如5段，则不用第三段，则，然后取平均值，即；或去掉一段变为偶数段由1.在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间，计时器所用电源的频率为50Hz，如图所示是一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5、6七个计数点，用刻度尺量出1、2、3、4、5、6点到0点的距离分别为 1.40cm、3.55cm、6.45cm、10.15cm、14.55cm、19.70cm．由纸带数据计算可得计数点4所代表时刻的瞬时速度大小为v4=______?m/s，小车的加速度大小a=______m/s2．（结果保留三位有效数字）解析:根据平均速度代替瞬时速度得：，由题意得两个相邻计数点间的距离为：x1′=0.0140?m，x2′=x2-x1=0.0215m，x3′=x3-x2=0.0290m，x4′=x4-x3=0.0370m，x5′=x5-x4=0.0440m，x6′=x6-x5=0.0515m。
采用逐差法得：故答案为：0.405；0.756Ⅰ.知识结构打点计时器原理1．打点计时器振针打点的周期，决定于(??)?A．交流电压的高低????????????????????B．交流电的频率?C．永久磁铁的磁性强弱????????????????D．振针与复写纸的距离解析：选B。
当电流变化一个周期时，振片在竖直方向上振动一个周期，所以打一次点，即在交流电的一个周期内打点一次，即每两个点间的时间间隔等于交流电的周期．而交流电的周期又等于电源的频率的倒数。
2.当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法错误的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点在纸带上的分布情况反映了物体的运动情况解析：选C。
打点计时器每隔一定的时间打下一个点，因而点迹记录了物体运动的时间，故A正确；同时也记录了物体在不同时刻的位置和某段时间内的位移，故B正确；点迹的分布情况反映了物体的运动情况，而不能反映物体的质量和形状，故C错误；根据对C选项的论述可知，D正确．本题选错误的故选C。
打点计时器的具体应用1.打点计时器与匀加速直线运动的结合某同学用下图所示的实验装置研究小车在斜面上的运动.实验步骤如下：a.安装好实验器材．b.接通电源后，让拖着纸带的小车沿平板斜面向下运动，重复几次．选出一条点迹比较清晰的纸带，舍去开始密集的点迹，从便于测量的点开始，每两个打点间隔取一个计数点，如下图中0、1、2……6点所示．c.测量1、2、3......6计数点到0计数点的距离，分别记作：s1、s2、s3 (6)d.通过测量和计算，该同学判断出小车沿平板做匀加速直线运动．e.分别计算出s1、s2、s3……s6与对应时间的比值s1/t1、s2/t2、s3/t3……s6/t6．f.以s/t为纵坐标、t为横坐标，标出s/t与对应时间t的坐标点，划出s/t-t图线．结合上述实验步骤，请你完成下列任务：（1）实验中，除打点计时器（含纸带、复写纸）、小车、平板、铁架台、导线及开关外，在下列的仪器和器材中，必须使用的有????和????．（填选项代号）A.电压合适的50Hz交流电源? ?B.电压可调的直流电源C.刻度尺D.秒表?? ?E.天平 ? ?F.重锤（2）将最小刻度为1 mm的刻度尺的0刻线与0计数点对齐，0、1、2、5计数点所在位置如下图所示，则s2=?????cm，s5=?????cm．（3）该同学在下图中已标出1、3、4、6计数点对应的坐标，请你在该图中标出与2、5两个计数点对应的坐标点，并画出s/t-t图线．（4）根据s/t-t图线判断，在打0计数点时小车的速度v=????m/s，小车在斜面上运动的加速度a=????m/s2．【解析】①必须使用的有电压合适的50Hz交流电源，刻度尺．②根据毫米刻度尺读数规则得：S2=2.98cm，S5=13.20 cm③如图④根据-t图线与的交点，得出在打0计数点时，小车的速度v=0.19m/s，由于表示中间时刻速度，所以-t图线的时间扩大为原来的两倍，根据-t图线的斜率求出它在斜面上运动的加速度a=4.70 m/s2．答案：①A，C??②（2.97～2.99），（13.19～13.21）③如图? ④0.19，4.702.打点计时器与自由落体运动的结合某同学用图所示装置测量重力加速度g，所用交流电频率为50 Hz.在所选纸带上取某点为0号计数点，然后每3个点取一个计数点.所有测量数据及其标记符号如图所示.该同学用两种方法处理数据（T为相邻两计数点的时间间隔）：方法A：由g1＝(s2－s1)/T2，g2＝(s3－s2)/T2，……，g5＝(s6－s5)/T2，取平均值g＝8.667 m/s2；方法B：由g1＝(s4－s1)/3T2，g2＝(s5－s2)/3T2，g3＝(s6－s3)/3T2，取平均值g＝8.673 m/s2.从数据处理方法看，在s1、s2、s3、s4、s5、s6中，对实验结果起作用的，方法A中有_______；方法B中有___________________.因此，选择方法_________（选填“A”或“B”）更合理，这样可以减少实验的_________（选填“系统”或“偶然”）误差.本实验误差的主要来源有：_____________________________________________________________（试举出两条）.【解析】s1，s6或37.5，193.5? s1，s2，s3，s4，s5，s6或37.5，69.0，100.5，131.5，163.0，193.5? B??偶然??阻力(空气阻力，振针的阻力，限位孔的阻力，复写纸的阻力等)，交流电频率波动，长度测量，数据处理方法等.3.打点计时器与圆周运动的结合一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动.用下面的方法测量它匀速转动时的角速度.实验器材:电磁打点计时器、米尺、纸带、复写纸片.实验步骤:①如图所示，将电磁打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔后，固定在待测圆盘的侧面上，使得圆盘转动时，纸带可以卷在圆盘侧面上.②启动控制装置使圆盘转动，同时接通电源，打点计时器开始打点.③经过一段时间，停止转动和打点，取下纸带，进行测量.（1）由已知量和测得量表示的角速度的表达式为ω=_________，式中各量的意义是：___________________________ ________________________________________________.（2）某次实验测得圆盘半径r=5.50×10-2?m，得到的纸带的一段如图所示，求得角速度为__________.（保留两位有效数字）【解析】 (1)， T为打点计时器打点的时间间隔，r为圆盘半径，x1、x2是纸带上选定的两点分别对应的米尺上的刻度值，n为选定的两点间的打点数（含两点）（2）如取n=9，则有4.打点计时器与物体惯性的结合实验装置如图1所示：一木块放在水平长木板上，左侧栓有一细软线，跨过固定在木板边缘的滑轮与一重物相连．木块右侧与打点计时器的纸带相连．在重物牵引下，木块在木板上向左运动，重物落地后，木块继续向左做匀减速运动，图2给出了重物落地后，打点计时器在纸带上打出的一些点，试根据给出的数据，求木块与木板间的动摩擦因数μ．要求写出主要的运算过程．（打点计时器所用交流电频率为50Hz，不计纸带与木块间的拉力．重力加速度取g=10m/s2．）解：由给出的数据可知，重物落地后，木块在连续相等的时间T内的位移分别是：s1=7.72cm，s2=7.21cm，s3=6.71cm，s4=6.25cm，s5=5.76cm，s6=5.29cm，s7=4.81cm，s8=4.31cm以a表示加速度，根据匀变速直线运动的规律，有又知T=0.04s??解得：a=-3.0m/s2重物落地后木块只受摩擦力的作用，用m表示木块的质量，根据牛顿第二定律有：-μmg=ma??解得μ=0.30???答：木块与木板间的动摩擦因数为0.30．5.打点计时器与牛顿第二定律的结合一打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，如图1所示。
