标准气缸的安装方式大全
立式柴油机气缸环安装方法
立式柴油机气缸环安装方法
立式柴油机气缸环的安装步骤如下：
1. 将阻水圈装入缸套环槽中，应高出缸套外表面1～2mm。
2. 在阻水圈表面和缸体安装孔内涂一层快干漆，增加密封性。
3. 将气缸套扶正，用专用工具将缸套平稳压入缸体安装孔内。
注意不要让阻水圈扭曲，并使阻水圈周围粗细均匀，张力相等，以保证阻水圈的密封作用。
4. 气缸套安装时，应从气缸体上端垂直装入，注意阻水圈与下支承面的接触面应尽可能地均匀，并对气缸套均匀垂直施加压力，使其安装到位。
5. 装上缸盖，交替拧紧对角方向上的缸盖螺母，慢慢将缸盖压入。
也可在缸套上部垫上木板，用锤击方法装入。
6. 装好的气缸套上端面凸出机体上平面的高度应符合柴油机的规定，对于多缸机，相邻两缸之间的凸出量相差不应过大，以使气缸盖能压紧在气缸套上，避免冷却水漏入气缸内和防止烧气缸垫。
请注意，安装过程中需要专业人员进行操作，避免因操作不当导致安全事故发生。

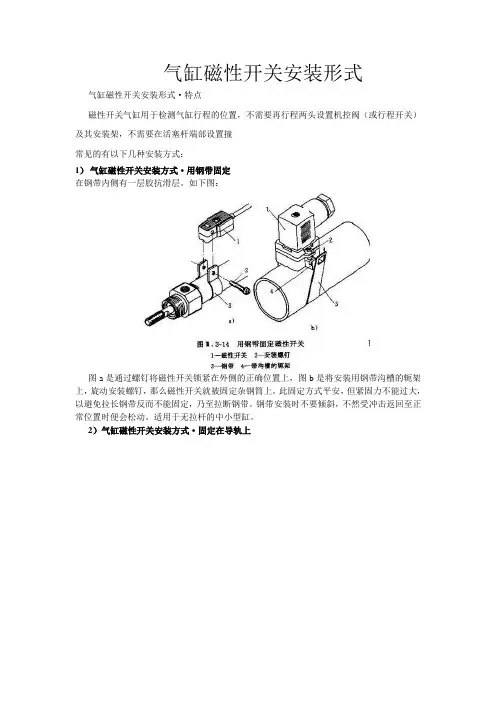

气缸磁性开关安装形式
气缸磁性开关安装形式气缸磁性开关安装形式·特点磁性开关气缸用于检测气缸行程的位置，不需要再行程两头设置机控阀（或行程开关）及其安装架，不需要在活塞杆端部设置撞常见的有以下几种安装方式：1）气缸磁性开关安装方式·用钢带固定在钢带内侧有一层胶抗滑层。
如下图：图a是通过螺钉将磁性开关锁紧在外侧的正确位置上，图b是将安装用钢带沟槽的轭架上，旋动安装螺钉，那么磁性开关就被固定杂钢筒上。
此固定方式平安，但紧固力不能过大，以避免拉长钢带反而不能固定，乃至拉断钢带。
钢带安装时不要倾斜，不然受冲击返回至正常位置时便会松动。
适用于无拉杆的中小型缸。
2）气缸磁性开关安装方式·固定在导轨上开关壳体上有一带孔的夹片，导轨中有一可滑动的安装螺母，将安装螺钉穿过夹片孔，对准螺母拧紧，那么开关便紧固在导轨上。
这张安装方式通经常使用于中小型气缸及带安装平面的气缸。
3）气缸磁性开关安装形式·卡固在拉杆上开关壳体上有带孔夹片或带孔凸缘。
图中所示是将安装件用止动螺钉固定在拉杆上，再将开关固定在安装件上。
4）气缸磁性开关安装方式·直接安装将磁性开关插入导轨槽中，用止动螺钉固定，或通过安装件用止动螺钉固定。
气缸磁性开关·亚德客磁性开关的安装方式常见的有以下几种安装方式：1）用钢带固定2）固定在导轨上3）卡固在拉杆上4）直接安装气缸磁性开关·磁性开关的安装位置磁性开关能够安装在行程结尾，也能够安装在行程中间的任意位置上。
关于要将磁性开关安装在行程中间的情形（例如要使活塞在行程半途的某一名置停止），开关的安装位置可依照如下方式确信。
在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，那么左右吸合位置的中间位置即是开关的最高灵敏度位置。
磁性开关应固定在那个最高灵敏度位置。
当要将开关安装在行程结尾时，为保证开关安装在最高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。
气缸的使用方法
气缸的使用方法
气缸是一种常见的机械元件，其作用是将气体压缩或释放，实现机械运动。
它广泛应用于各种机械设备中，如液压机、机床、工业机器人等。
以下是气缸的使用方法：
1. 安装气缸：在安装气缸时，需要先确定气缸的安装位置和方向，然后使用螺钉或其他连接件将气缸固定在机械设备上。
2. 连接气源：将气源连接到气缸上，通常使用气管或接头进行连接。
在连接气源时，需要确保气源的压力和流量符合气缸的要求。
3. 设置气缸工作方式：气缸通常有两种工作方式，一种是单向作用气缸，另一种是双向作用气缸。
在设置气缸工作方式时，需要根据机械设备的要求进行选择。
4. 调整气缸的行程和速度：气缸的行程和速度可以通过调节气源的压力和气缸的调节阀来实现。
在调节行程和速度时，需要确保气缸的工作稳定，并且不会超出机械设备的要求。
5. 维护气缸：定期进行气缸的维护保养可以延长气缸的使用寿命。
维护包括清洁气缸、更换密封件和润滑剂等，以确保气缸的正常工作。
总之，气缸是一种重要的机械元件，正确使用和维护气缸可以保证机械设备的正常工作，并延长机械设备的使用寿命。

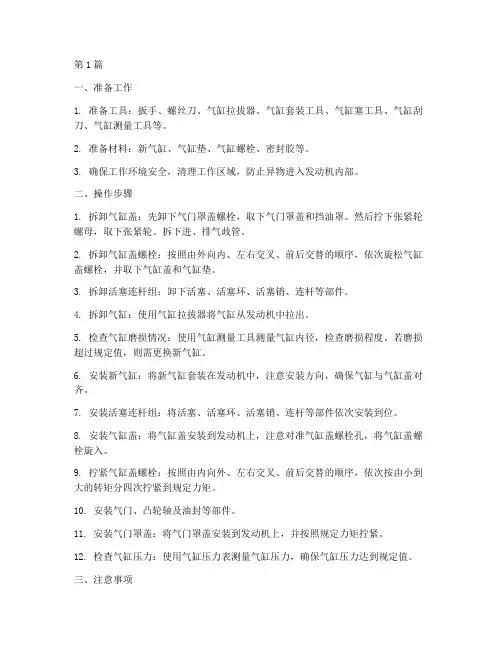

气缸更换操作规程(3篇)
第1篇一、准备工作1. 准备工具：扳手、螺丝刀、气缸拉拔器、气缸套装工具、气缸塞工具、气缸刮刀、气缸测量工具等。
2. 准备材料：新气缸、气缸垫、气缸螺栓、密封胶等。
3. 确保工作环境安全，清理工作区域，防止异物进入发动机内部。
二、操作步骤1. 拆卸气缸盖：先卸下气门罩盖螺栓，取下气门罩盖和挡油罩。
然后拧下张紧轮螺母，取下张紧轮。
拆下进、排气歧管。
2. 拆卸气缸盖螺栓：按照由外向内、左右交叉、前后交替的顺序，依次旋松气缸盖螺栓，并取下气缸盖和气缸垫。
3. 拆卸活塞连杆组：卸下活塞、活塞环、活塞销、连杆等部件。
4. 拆卸气缸：使用气缸拉拔器将气缸从发动机中拉出。
5. 检查气缸磨损情况：使用气缸测量工具测量气缸内径，检查磨损程度。
若磨损超过规定值，则需更换新气缸。
6. 安装新气缸：将新气缸套装在发动机中，注意安装方向，确保气缸与气缸盖对齐。
7. 安装活塞连杆组：将活塞、活塞环、活塞销、连杆等部件依次安装到位。
8. 安装气缸盖：将气缸盖安装到发动机上，注意对准气缸盖螺栓孔，将气缸盖螺栓旋入。
9. 拧紧气缸盖螺栓：按照由内向外、左右交叉、前后交替的顺序，依次按由小到大的转矩分四次拧紧到规定力矩。
10. 安装气门、凸轮轴及油封等部件。
11. 安装气门罩盖：将气门罩盖安装到发动机上，并按照规定力矩拧紧。
12. 检查气缸压力：使用气缸压力表测量气缸压力，确保气缸压力达到规定值。
三、注意事项1. 在拆卸和安装过程中，注意保护发动机内部零部件，避免划伤。
2. 气缸更换过程中，严格按照操作规程进行，确保安装精度。
3. 更换新气缸时，注意检查气缸垫，确保气缸垫完好。
4. 气缸螺栓拧紧时，按照规定力矩分次交叉拧紧，避免气缸盖变形。
5. 更换气缸后，进行发动机磨合试验，确保发动机运行正常。
6. 更换气缸过程中，注意安全操作，防止发生意外事故。
四、验收标准1. 气缸内径磨损不超过规定值。
2. 气缸压力达到规定值。
3. 气缸盖螺栓拧紧力矩符合要求。
(完整版)标准气缸的安装方式大全
标准气缸的安装方式大全描述：斯麦特（5A标化缸国家标准品牌气缸厂家）更多无杆气缸、旋转旗杆、手动气爪、机器人专用气缸、气缸配套一体化方案设计尽在斯麦特。
标准气缸的安装方式大全，你了解多少？气缸的安装方式有很多种，根据气缸安装后缸体是否可以活动简要分为固定式和摆动式。
一般情况下，同一种气缸有多种安装形式，以SC标准气缸为例，有自由型、脚架型、法兰型、耳环性与中摆型。
首先需要了解一下标准气缸的外形尺寸及基本概述SC标准尺寸尺寸图标准气缸固定安装方式及安装参数尺寸标准气缸单耳安装尺寸图CA尾部单耳座固定安装：应确认DE孔的直径大小和气缸的中心距标准气缸双耳安装尺寸图CB尾部双耳座固定安装：确认DE孔的直径大小和气缸的中心距标准气缸前后法兰安装尺寸图法兰板安装有头部法兰安装(FA)和尾部法兰安装(FB)，需要确认活塞杆的距离和法兰板BD,BF的安装尺寸，而尾部法兰安装(FB)，同理只要保证法兰到气缸顶端的距离。
标准气缸中摆安装尺寸图标准气缸中摆安装座尺寸图TC和TC-M中间轴销安装：中摆安装确认TC中间轴到气缸顶端的距离1.自由型安装方式，是指不使用安装附件，利用气缸缸体内的螺纹拧入机械体内固定安装；或者利用气缸缸体外部的螺纹，使用螺母把气缸固定在机械上；也可以通过端盖的螺钉孔用螺钉来固定在机械上。
2.脚架型安装方式，用LB表示，指用一只L型安装脚架配合前端端盖处螺孔使用螺钉进行安装固定，安装脚架上可以承受较大的倾覆力矩，可以用于负载运动方向与活塞杆轴线一致的场合。
3.法兰型安装可分为前法兰型与后法兰型，前法兰型是在前端盖处使用法兰与螺钉固定气缸，后法兰型则是指在后端盖处安装法兰并使用螺钉固定，同样适用于负载运动方向与活塞杆轴线一致的场合。
4.耳环型安装方式分为单耳型与双耳型，是指在SC系列标准气缸后端盖处用螺钉把气缸端盖与耳环型安装配件固定在一起，活塞杆轴线的垂直方向带有轴销孔的气缸，负载和气缸可绕销轴摆动。
SMC气缸型号以及附件连接形式
※导线长度表示记号0.5m ……………无记号 （例）M9NW 1m …………… M （例）M9NWM 3m …………… L （例）M9NWL 5m …………… Z （例）M9NWZ 无…………… N （例）H7CN ※带"O"的无触点磁性开关按订货生产。
※除本表型号外，还可能安装的磁性开关参见P.16。
※导线前置插头的磁性开关参见《Best Pneumatics 》第二册P.1328、1392。
※D-A9□（V ）, M9□（V ）, M9□W （V ）,M9□A （V ）型磁性开关一同包装出厂（未组装）。
（但磁性开关安装件组装出厂。
）※※※防水性强型磁性开关，可以安装在上述产品上，但是不能由此保证上述产品的防水性。
在防水坏境下，推荐使用具有防水性的产品。
其中，关于ø20、ø25的防水性产品，请联系本公司型号表示方法N N 带磁性开关气缸行程（※※安装件和气缸一同包装出厂。
※安装件F, G, L, D 对应的气缸为Z ：基本型（无耳轴安装用螺孔）。
※杆端螺纹形状为内螺纹时，无连接件。
※杆端连接件和气缸一同包装出厂。
※单肘节接头中不包含销轴。
RoHS1气缸/标准型 ：单杆双作用ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100CG1 系列乐清市顺力气动有限公司ｈｔｔｐ：／／ｗｗｗ．ｓｌｑｄ．ｃｎ乐※对于ø80, ø100，没有基本型（无耳轴安装用螺孔）、杆侧耳轴型、无杆侧耳轴型。
对于ø20~ø63的脚座型、法兰型、耳环型，没有耳轴安装用内螺纹。
使用时，请不要超过允许动能。
详细情况请参考P.4。
缸径（mm ）动作方式给油使用流体耐压试验压力最高使用压力最低使用压力环境温度及使用流体温度使用活塞速度行程长度允差缓冲安装形式※单杆双作用不要（不给油）空气1.5MPa1.0MPa 0.05MPa 无磁性开关：−10℃~70℃（未冻结时）带磁性开关：−10℃~60℃~200st mm （ø20）~300st mm （ø25~ø100）垫缓冲0.28J 0.11J0.41J 0.18J0.66J 0.29J1.20J 0.52J2.00J 0.91J3.40J 1.54J5.90J 2.71J9.90J 4.54J ＋1.40＋1.40基本型、基本型（无耳轴安装用螺孔）、轴向脚座型、杆侧法兰型、无杆侧法兰型、杆侧耳轴型、无杆侧耳轴型、耳环型（通口位置作90°变更时使用）※ø80, ø100没有杆侧耳轴型和无杆侧耳轴型。
气缸安装示意图
神威气动 文档标题：气缸安装示意图气缸安装示意图的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
气缸执行标准
气缸执行标准
1. ISO 15552：液压气缸的主要尺寸系列，定义了气缸的外观尺寸、连接螺纹和安装尺寸。
2. ISO 6432：迷你气缸的尺寸系列，适用于狭小空间和小功率应用。
3. ISO 21287：气缸的简化尺寸系列，适用于一般应用和低功率要求。
4. ISO 15524：液压和气压气缸的连接用法和螺纹形式。
5. ISO 6431：液压气缸的主要尺寸系列，适用于高性能和大功率应用。
6. DIN ISO 6431：与ISO 6431相同，适用于欧洲市场。
7. VDMA 24562：德国机械工程师协会制定的气缸尺寸标准，类似于ISO 6432和ISO 15552。
以上是一些常见的气缸执行标准，不同国家和地区使用的标准可能会有所不同。
选择适合自己需求的执行标准可以提高气缸的互换性和可靠性。
标准气缸选型 和安装附件
Y
YC
P
LB型 Type FA型 Type
19
符号 / 缸径 Symbol / Bore
32
40
50
63
80
100
125
160 200
AA
158
179
190
209
248
258
290
340
380
AC
142
161
170
185
210
220
250
300
320
AD
8
9
10
12
19
19
20
20
30
AE
47
53
63
32
56
30
35
59
32
36
74
45
46
94
58
50
107
60
50
Q
R
7.5
7
9.5
9
6.7
9
7.7
9
5
13.5
10
14.5
12
14
12
20
12
20
H
I
J
K
L
22
17
6
M10×1.25
M6
24
19
7
M12×1.25
M6
32
24
8
M16×1.5
M8
32
24
8
M16×1.5
M8
40
30
10
M20×1.5
SI系列ISO6431标准气缸
SI Series ISO6431 Standard Cylinder
基础知识及气缸资料
执行元件-省空间气缸
薄形气缸(CQ2\CQS) 省空间气缸 自由安装型气缸(CU) 椭圆型活塞气缸(MU)
执行元件-省空间气缸
(一)薄形气缸(CQ2系列)
特点: (1)行程短,缸体为方形 (2)缸筒与无杆侧端盖压铸为 一体,杆侧用弹性挡圈固定 (3)多种安装形式
执行元件-省空间气缸
(二)自由安装型气缸 特点: (1)行程短，缸体为长方形 (2)缸筒与杆侧端盖压铸为 一体,杆侧用弹性挡圈固定
执行元件-单作用气缸
6、按驱动方式分类
弹簧压入型
弹簧压出型
执行元件-双作用气缸
单杆双作用
双杆双作用
执行元件-气缸
安装注意事项 (1) 活塞杆轴线应与负载移动方向一致，否则必须使 用浮动接头
执行元件-气缸
(2)缸筒和活塞杆不允许撞伤或擦伤；缸筒 变形会使气缸动作不良活塞杆擦伤会损坏密 封而漏气 (3)使用密封带时，螺纹端部应空出2个螺距； 从螺纹端部看，密封带为顺时针缠绕，以防 止密封带的碎片落入配管内部
1、结构原理
倍力气缸（MGZ）
高强度、省空间 抗力矩能力强，安装空间减少40%
倍力气缸（MGZ）
应用
双行程气缸
双行程气缸
1、结构原理
双行程气缸 2、应用
摆动气缸
分类： 叶片式 齿轮齿条式
气爪
搬运工件时夹工件用的气动元件。
气爪
工作原理
执行元件-气缸
5、按位置检测方式分类 限位开关 磁性开关
(1)设计、安装和调试复杂 (1)设计、安装时间短,和调试简单 (2)安装空间大
(2)安装空间小
(3)成本大大降低
(3)成本高
(4)若使用不当，寿命短 (5)不受磁场影响
气缸的支撑方式
汽缸法兰 螺栓加热装置
高参数汽轮机、中压缸承受的压力很高，要保证 水平结合面的严密性，必须采用很厚的法兰和尺 寸很大的螺栓进行连接。但是在机组、停过程中， 汽缸与法兰之间、法兰与螺栓之间将产生较大的 温差，使法兰和螺栓中产生很大的热应力，严重 时会引起法兰塑性变形，螺栓拉断及汽缸裂纹等 现象。 为了减小汽缸、法兰及连接螺栓间的温差，缩短 机组启、停时间，国产大功率汽轮机高、中压缸 一般设有法兰螺栓加热装置，在启动、停过程中 对法兰和螺栓进行补充加热或冷却。
国产300MW机组高压外缸采用对穿螺栓，在上、 下法兰侧与螺孔对应处开有与螺孔相同的蒸汽连 接管口，法兰外面有许多小弯管将相邻两个螺孔 联通。 来自法兰螺栓调温加热联箱的加热蒸汽从下法兰 螺孔进入然后排入法兰螺栓加热集汽联箱。蒸汽 在螺孔周围流动时，对螺栓及法兰进行了加热。 为了减小法兰内、外壁之间和上、下法兰之间的 温差，有的机组还在高、中压外缸上、下法兰外 侧加装法兰加热汽柜。为了提高加热效果，法兰 加热箱内焊有挡汽板。 法兰螺栓加热装置的采用使汽轮机结构复杂，增 加了启、停时的操作，因此有的机组不应该装置。
外气缸外部支 撑
下缸猫爪支撑方式：支撑面与汽缸中心线不一致 的下缸猫爪支撑。猫爪从下汽缸水平中分面两侧 伸出，爪子下部装有横销，以保持汽缸与轴承座 的轴向位置，同时又不妨碍汽缸的横向膨胀。 缺点：猫爪的支撑面与汽缸中心线不一致，机组 运行时猫爪温度升高膨胀使汽缸中心线抬高而改 变了汽轮机垂直方向的动静间隙。 采用这种方式可以设置水冷装置，用冷却水带走 猫爪热量减小因支撑面与汽轮机中心线间距引起 的猫爪热胀变化，并改善轴承座的工作条件。 支撑面与气缸中心线一致的下缸猫爪支撑。为了 利于检修，同时又使猫爪支撑面与汽缸中心线保 持一致。
标准气缸安装尺寸
神威气动 文档标题：标准气缸安装尺寸一、标准气缸安装尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
