第三章 元素半导体
半导体物理_第三章
其中NC称为导带的有效态密度函数，若取 mn*=m0，则当T=300K时， NC=2.5X1019cm-3， 对于大多数半导体材料来说，室温下NC确实是在 1019cm-3的数量级。
其中NV称为价带的有效态密度函数，若取mp*=m0，则 当T=300K时， NV=2.5X1019cm-3 。
这个积分函数随着变量ηF的变化关系如下图。
费米－狄拉克积分函数随着归一化费米能级的变化：
ηF>0时，意味着费米能级已经进入到导带中。
与此类似，热平衡状态下的空穴浓度也可以表 示为：
η’F>0，意味着费米能级已经进入到价带中。
4. 简并半导体与非简并半导体 在前面关于非本征半导体材料的讨论中， 实际上假设了半导体材料中的掺杂浓度通常都 是远远低于其本体原子密度的,通常把这种类 型的半导体材料称为非简并半导体。此时，在 N型半导体材料中，施主能态之间不存在相互 作用，同样，在P型半导体材料中，受主能态 之间也不存在相互作用，
而当半导体材 料中掺入受主 杂质后，空穴 浓度将大于电 子浓度，其费 米能级的位置 也将由禁带中 心附近向价带 顶部下移
在前面导出的有关本征半导体材料在热平 衡状态下的载流子浓度公式同样也适用于非本 征的半导体材料，只是这时半导体材料中费米 能级EF的位置随着掺杂情况的不同而发生相应 的改变。因此电子和空穴的浓度也将会发生相 应的变化，且二者一般不再相等。即：
其中gV(E)是价带中的量子态密度， 1−fF(E) 反映的是价带中的量子态未被电子填充的几率。 p(E)的单位也是cm-3eV-1。价带中总的空穴浓度 p则由上式对整个价带的能量区间进行积分即可 求得，p的单位是cm-3，即单位体积内的空穴数 量。
费米能级EF的位置的确定
第三章 元素半导体材料
µp(cm /V.S)
2
2
15000
15000
10000
10000
5000
5000
22
100 150 200 250 300
0 100 150 200 250 300
0
T(K)
T(K)
23
24
3.3 金刚石 纯净的金刚石化学性质稳定，耐酸、耐腐蚀， 纯净的金刚石化学性质稳定，耐酸、耐腐蚀，高温下也不与浓氢氟 发生反应；只在Na 酸、硝酸和HClO3发生反应；只在 2CO3、NaNO3、KNO3的溶体中或 硝酸和 和浓硫酸混合液一起煮沸时才可被腐蚀。 与K2Cr2O7和浓硫酸混合液一起煮沸时才可被腐蚀。
6
5
1 Eg (T ) = (0.182 + 8.28 ×10 −9 T 2 )
4
Eg(eV)
3
2
1
0 100
200
300
400
500
600
700
Temperature(K)
25
26
3.4 硒和碲 3.4.1 硒 硒在地壳中的丰度为5× 硒在地壳中的丰度为 ×10-6%（质量比）； （质量比）； 它有六个稳定的同位素： 它有六个稳定的同位素： Se74(0.89%) 、 Se76(9.36%) 、 Se77(7.63%) 、 Se78(23.77%) 、 Se80(49.61%) 、 Se82(8.74%)
Eg − kT ni = np = N C NV e 1 2
6
(2)电阻率 (2)电阻率
Si的本征电阻率
ρ = (neµ n + peµ p )−1 = [ni e(µ n + µ p )]−1
半导体物理1-8章重点总结
半导体重点总结（1-7章）绪论1. 制作pn 结的基本步骤。
（重点，要求能够画图和看图标出步骤）第一章． 固体晶体结构1. 半导体基本上可以分为两类：位于元素周期表IV 元素半导体材料和化合物半导体材料。
大部分化合物半导体材料是III 族和V 族化合形成的。
2. 元素半导体，如：Si 、Ge ； 双元素化合物半导体，如：GaAs （III 族和V 族元素化合而成）、InP 、ZnS 。
类似的也有三元素化合物半导体。
3. 固体类型：（a ）无定形（b ）多晶（c ）单晶 图见P6 多晶：由两个以上的同种或异种单晶组成的结晶物质。
多晶没有单晶所特有的各向异性特征 准晶体: 有长程的取向序，沿取向序的对称轴方向有准周期性，但无长程周期性。
似晶非晶。
4. 原胞和晶胞：原胞是可以通过重复形成晶格的最小晶胞。
晶胞就是可以复制出整个晶体 的小部分晶体。
5. （a ）简立方 1 个原子（b ）体心立方 2 个原子（c ）面心立方 4 个原子计算方法：顶点的一个原子同时被8个晶胞共享，因此对于所求晶胞而言只占有了该原子的1/8；边上、面心和体心原子分别同时被4,2,1个晶胞共享，对于所求晶胞而言分别占有了该原子的1/4,1/2,1/2.如此计算。
例如（c ）图中8*1/8+6*1/2=1+3=4. 6. 晶格常数：所取的立方体晶胞的边长。
单位为A ,1A=10^-8cm. 7. 原子体密度：原子个数/体积。
比如上图（c ）假设晶格常数为5A 。
求原子体密度。
8．密勒指数（取面与x,y,z 平面截距的倒数）：密勒指数描述晶面的方向，任何平行平面都有相同的密勒指数。
9. 特定原子面密度：原子数/截面面积。
计算方法：计算原子面密度时求原子个数的方法与求体密度时的方法类似，但是应当根据面的原子共用情况来计算。
其中有一种较为简便的算法：计算该面截下该原子的截面的角度除处以360，即为该面实际占有该原子的比例。
举例1：计算下图（a ）中所显示面所拥有的原子个数和原子面密度：该面截取了顶角四个原子和体心一个原子，顶角每个原子与面的截面角度为90度，90/360=1/4,体心原子与面的截面角度为360度，360/360=1，所以原子总数,1+1+1/4*4=2()223384 3.210510cm ρ-==⨯⨯个原子/举例2：第一次作业中有一道小题是计算硅晶体在晶面（1,1,1）的面密度，晶格常数为a ，如下图可以知道如图所示的等边三角形的边长为√2*a,三个角顶点截面角度为60度，所以该面实际占据这个三个点的比率都为1/6,三个面心点截面角度为180度，所以该面实际占据这个三个点的比率都为1/2.所以该面拥有原子数为3*1/6+3*1/2=1/2+3/2=2.等边三角形面积为√3/2*a^2,所以可以算出面密度为4/(√3a^2).10. 晶向：与晶面垂直的矢量（在非简立方体晶格中不一定成立）。
半导体材料有哪些元素
半导体材料有哪些元素半导体（ semiconductor），指常温下导电性能介于导体（conductor）与绝缘体（insulator）之间的材料。
半导体在收音机、电视机以及测温上有着广泛的应用。
如二极管就是采用半导体制作的器件。
半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。
无论从科技或是经济发展的角度来看，半导体的重要性都是非常巨大的。
今日大部分的电子产品，如计算机、移动电话或是数字录音机当中的核心单元都和半导体有着极为密切的关连。
常见的半导体材料有硅、锗、砷化镓等，而硅更是各种半导体材料中，在商业应用上最具有影响力的一种。
锗和硅是最常用的元素半导体;化合物半导体包括第Ⅲ和第Ⅴ族化合物（砷化镓、磷化镓等）、第Ⅱ和第Ⅵ族化合物（硫化镉、硫化锌等）、氧化物（锰、铬、铁、铜的氧化物），以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。
除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。
具有半导体特性的元素，如硅、锗、硼、硒、碲、碳、碘等组成的材料。
其导电能力介乎导体和绝缘体之间。
主要采用直拉法、区熔法或外延法制备。
工业上应用最多的是硅、锗、硒。
用于制作各种晶体管、整流器、集成电路、太阳能电池等方面。
其他硼、碳（金刚石、石墨）、碲、碘及红磷、灰砷、灰锑、灰铅、硫也是半导体，但都尚未得到应用。
在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体，其中C表示金刚石。
C、P、Se 具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。
P的熔点与沸点太低，Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。
As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。
B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。
因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。

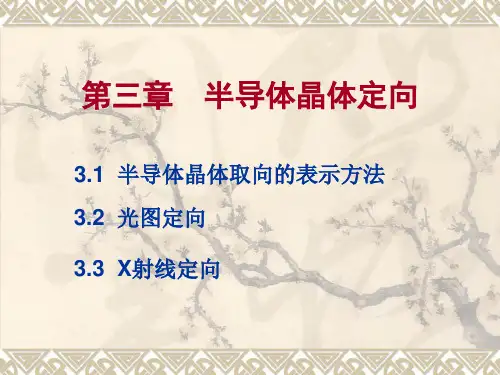

第三章 半导体晶体定向

（2）晶体定向是研究晶体各种物理性质方向性的基础。
3、晶向指数和晶面指数 （1）定义：在晶体中存在着一系列的原子列或原子平面， 晶体中原子组成的平面叫晶面，原子列表示的方向称 为晶向。 为了便于表示各种晶向和晶面，需要确定一种统一的 标号，称为晶向指数和晶面指数，国际上通用的是密 勒（Miller）指数。
3、通过晶体反射光像的对称性以及光图中心的偏离角， 来确定晶体的生长方向及晶体的晶向偏离角。如图所示
腐蚀面 腐蚀坑底面
A
图3-2-1 入射光通过光屏中心孔 照射到样品经反射后在光屏上产 生的光像
图 3-2-2 入射光被腐蚀坑底主晶 面所反射
二、测试仪的特点
1、光点定向设备简单，准确度也比较高。 2、光源已用激光源直接代替透镜系统，可以获得高亮度和高准 确度的照明光束。
5、晶带定理及应用
（1）晶带定理：
C1
相交于同一直线(或平行于同一 直线)的所有晶面的组合称为晶 带，该直线称为晶带轴，同一 晶带轴中的所有晶面的共同特 点是，所有晶面的法线都与晶 带轴垂直(如图1-23所示)。
C2
设有一晶带其晶带轴为[uvw]晶向，该晶带中任一晶面为 (hkl)，则由矢量代数可以证明晶带轴[uvw]与该晶带的任一 晶面(hkl)之间均具有下列关系： hu+kv+lw =0
C
晶面DOF： (111 )
晶面ABCD： (001 )
G
H E F
晶面AIHO：(210)
O
例2：在立方晶系中画出（210）（ 1 2 1） 晶面。
Z
o Y
X
如图所示，立方晶系中的晶面与晶向：（指数相同的 晶面和晶向相互垂直）
