(完整版)半导体材料及特性
半导体材料有哪些特性和用途
![半导体材料有哪些特性和用途](https://img.taocdn.com/s3/m/6d5d908b88eb172ded630b1c59eef8c75fbf9595.png)
半导体材料的特性和应用半导体材料是一类具有特定电学特性的材料,其在电导率方面介于导体和绝缘体之间。
半导体材料的电导率受温度、光照等外部条件影响较大,因此在实际应用中具有广泛的用途。
本文将介绍半导体材料的几种主要特性和应用。
特性1. 负导性半导体材料的电导率随温度升高而变化,且通常会随温度的上升而下降,这种负导性是半导体材料的典型特征之一。
2. 光电导性一些半导体材料在受到光照的作用下,电导率会发生变化,产生光电导性,这种特性被广泛应用在光敏元件中。
3. 半导体衍射在晶体结构中,半导体材料由于晶格结构的存在,会产生衍射现象,这种衍射特性对于半导体材料的物理性质研究具有重要意义。
4. 良好的热稳定性相比金属材料,半导体材料具有较好的热稳定性,能够在高温环境下稳定工作,这使得半导体材料在高温应用中得到广泛应用。
应用1. 电子器件半导体材料在电子器件中起着重要作用,例如半导体二极管、晶体管等,这些器件在通信、计算机等领域中得到广泛应用。
2. 光电器件半导体材料具有光电导性,因此在光电器件中得到应用,如太阳能电池、光电探测器等,利用半导体材料的光电性能实现能量转换和信号检测。
3. 激光器半导体材料在激光器件中扮演关键角色,激光二极管利用半导体材料的特性产生激光,广泛应用于通信、医疗等领域。
4. 光伏发电半导体材料的光电导性使其成为光伏发电的基础材料,利用光照能直接转化为电能,广泛应用于可再生能源领域。
结语半导体材料具有独特的特性和广泛的应用领域,其在电子、光电等领域发挥着重要作用。
随着科技的不断发展,半导体材料的研究和应用将会更加深入,并为人类创造出更多的科技奇迹。
半导体材料介绍论文

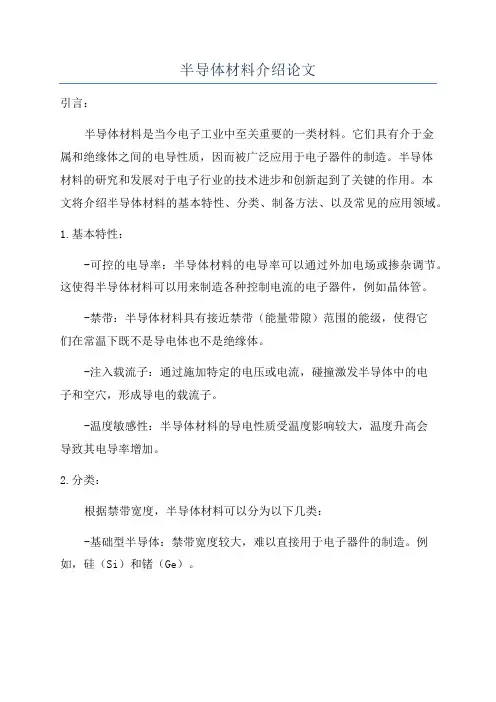

![半导体材料介绍论文](https://img.taocdn.com/s3/m/19eec02824c52cc58bd63186bceb19e8b8f6ec84.png)
半导体材料介绍论文引言:半导体材料是当今电子工业中至关重要的一类材料。
它们具有介于金属和绝缘体之间的电导性质,因而被广泛应用于电子器件的制造。
半导体材料的研究和发展对于电子行业的技术进步和创新起到了关键的作用。
本文将介绍半导体材料的基本特性、分类、制备方法、以及常见的应用领域。
1.基本特性:-可控的电导率:半导体材料的电导率可以通过外加电场或掺杂调节。
这使得半导体材料可以用来制造各种控制电流的电子器件,例如晶体管。
-禁带:半导体材料具有接近禁带(能量带隙)范围的能级,使得它们在常温下既不是导电体也不是绝缘体。
-注入载流子:通过施加特定的电压或电流,碰撞激发半导体中的电子和空穴,形成导电的载流子。
-温度敏感性:半导体材料的导电性质受温度影响较大,温度升高会导致其电导率增加。
2.分类:根据禁带宽度,半导体材料可以分为以下几类:-基础型半导体:禁带宽度较大,难以直接用于电子器件的制造。
例如,硅(Si)和锗(Ge)。
-化合物半导体:由两种或多种元素结合形成的化合物。
其禁带宽度较小,适合用于电子器件的制造。
例如,砷化镓(GaAs)和磷化氮(GaN)。
-合金半导体:由两个或多个基础型半导体材料合成的材料。
通过调节合金组成可以改变其禁带宽度。
例如,锗硅(Ge-Si)合金。
3.制备方法:-材料净化:去除杂质和不纯物质,确保制备的半导体材料具有良好的纯度。
-晶体生长:通过溶液法、气相沉积法、分子束外延等技术,使半导体材料在晶体结构中有序排列。
-掺杂:故意添加少量特定元素(掺杂剂),改变半导体材料的导电性质。
-制造器件:通过光刻、蚀刻、金属沉积等工艺,将半导体材料转化为各种电子器件。
4.应用领域:-电子行业:半导体材料是电子器件的基础材料,例如集成电路、晶体管等。
-光电子学:半导体材料的光学特性使其适用于光电器件的制造,例如激光二极管、太阳能电池等。
-光通信:半导体材料是光纤通信系统的重要组成部分,用于制造光电调制器、光放大器等器件。
什么叫半导体材料有哪些

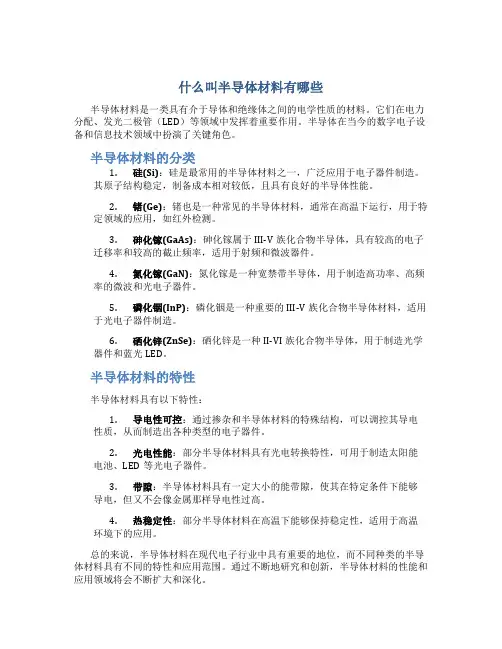

![什么叫半导体材料有哪些](https://img.taocdn.com/s3/m/a81bfd06e55c3b3567ec102de2bd960590c6d991.png)
什么叫半导体材料有哪些半导体材料是一类具有介于导体和绝缘体之间的电学性质的材料。
它们在电力分配、发光二极管(LED)等领域中发挥着重要作用。
半导体在当今的数字电子设备和信息技术领域中扮演了关键角色。
半导体材料的分类1.硅(Si):硅是最常用的半导体材料之一,广泛应用于电子器件制造。
其原子结构稳定,制备成本相对较低,且具有良好的半导体性能。
2.锗(Ge):锗也是一种常见的半导体材料,通常在高温下运行,用于特定领域的应用,如红外检测。
3.砷化镓(GaAs):砷化镓属于III-V族化合物半导体,具有较高的电子迁移率和较高的截止频率,适用于射频和微波器件。
4.氮化镓(GaN):氮化镓是一种宽禁带半导体,用于制造高功率、高频率的微波和光电子器件。
5.磷化铟(InP):磷化铟是一种重要的III-V族化合物半导体材料,适用于光电子器件制造。
6.硒化锌(ZnSe):硒化锌是一种II-VI族化合物半导体,用于制造光学器件和蓝光LED。
半导体材料的特性半导体材料具有以下特性:1.导电性可控:通过掺杂和半导体材料的特殊结构,可以调控其导电性质,从而制造出各种类型的电子器件。
2.光电性能:部分半导体材料具有光电转换特性,可用于制造太阳能电池、LED等光电子器件。
3.带隙:半导体材料具有一定大小的能带隙,使其在特定条件下能够导电,但又不会像金属那样导电性过高。
4.热稳定性:部分半导体材料在高温下能够保持稳定性,适用于高温环境下的应用。
总的来说,半导体材料在现代电子行业中具有重要的地位,而不同种类的半导体材料具有不同的特性和应用范围。
通过不断地研究和创新,半导体材料的性能和应用领域将会不断扩大和深化。
半导体材料的简介

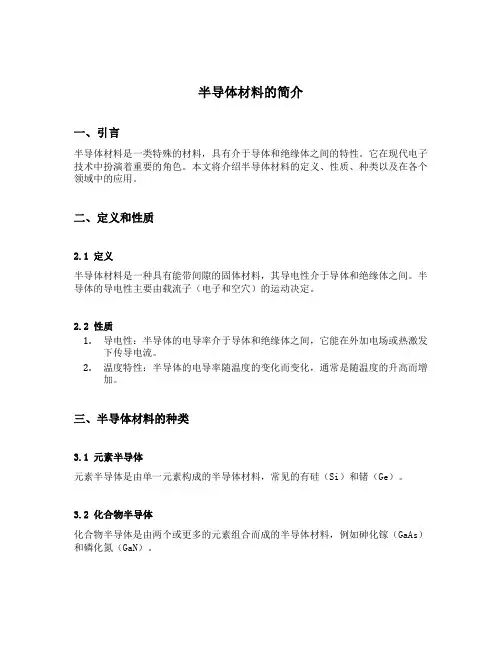

![半导体材料的简介](https://img.taocdn.com/s3/m/d6c7b71a59fb770bf78a6529647d27284b733796.png)
半导体材料的简介一、引言半导体材料是一类特殊的材料,具有介于导体和绝缘体之间的特性。
它在现代电子技术中扮演着重要的角色。
本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。
二、定义和性质2.1 定义半导体材料是一种具有能带间隙的固体材料,其导电性介于导体和绝缘体之间。
半导体的导电性主要由载流子(电子和空穴)的运动决定。
2.2 性质1.导电性:半导体的电导率介于导体和绝缘体之间,它能在外加电场或热激发下传导电流。
2.温度特性:半导体的电导率随温度的变化而变化,通常是随温度的升高而增加。
三、半导体材料的种类3.1 元素半导体元素半导体是由单一元素构成的半导体材料,常见的有硅(Si)和锗(Ge)。
3.2 化合物半导体化合物半导体是由两个或更多的元素组合而成的半导体材料,例如砷化镓(GaAs)和磷化氮(GaN)。
3.3 合金半导体合金半导体是由不同元素的合金构成的半导体材料,合金的成分可以调节材料的性质。
四、半导体材料的应用4.1 电子器件半导体材料是制造各种电子器件的重要材料,如晶体管、二极管和集成电路。
这些器件被广泛应用于电子设备、通信系统等领域。
4.2 光电子学半导体材料在光电子学中有重要应用,例如激光器、光电二极管和太阳能电池。
这些器件利用半导体材料的光电转换特性,将光能转化为电能或反之。
4.3 光通信半导体材料广泛应用于光通信领域,如光纤通信和光学传感器。
半导体激光器和光电探测器在光通信中起到关键作用。
4.4 光储存半导体材料在光存储技术中发挥重要作用,如CD、DVD等光盘的制造。
这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。
五、总结半导体材料是一类具有重要应用价值的材料,广泛应用于电子器件、光电子学、光通信和光存储等领域。
随着科技的不断发展,对新型半导体材料的研究和应用也在不断推进。
通过不断探索和创新,半导体材料有望在未来的科技发展中发挥更加重要的作用。
参考文献1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction toSemiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。
(完整版)半导体材料的分类_及其各自的性能汇总
![(完整版)半导体材料的分类_及其各自的性能汇总](https://img.taocdn.com/s3/m/345c14a7cfc789eb172dc8ef.png)
其中晶态半导体又可以分为单晶半导体和多晶半导体。
上述材料中,锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶,是由均一的晶粒有序堆积组成;而多晶则是由很多小晶粒杂乱地堆积而成。
对于非晶态半导体,有非晶态硅、非晶态锗等,它们没有规则的外形,也没有固定熔点,内部结构不存在长程有序,只是在若干原子间距内的较小范围内存在结构上的有序排列,称作短程有序。
另外,在实际应用中,根据半导体材料中是否含有杂质,又可以将半导体材料分为本征半导体和杂质半导体。
在下面的章节中将会介绍,杂质的存在将对材料的性能产生很大的影响。
二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子,每个原子只能与周围4个原子共价键合,使每个原子的最外层都成为8个电子的闭合壳层,因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。
方向性是指原子间形成共价键时,电子云的重叠在空间一定方向上具有最高密度,这个方向就是共价键方向。
共价键方向是四面体对称的,即共价键是从正四面体中心原子出发指向它的四个顶角原子,共价键之间的夹角为109°28′,这种正四面体称为共价四面体,见图 1.2。
图中原子间的二条连线表示共有一对价电子,二条线的方向表示共价键方向。
共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切,圆球半径就称为共价四面体半径。
单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系,为充分展示共价晶体的结构特点,图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞,统称为金刚石结构晶胞,整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。
它是一个正立方体,立方体的八个顶角和六个面心各有一个原子,内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子,金刚石结构晶胞中共有8个原子。
金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。
半导体材料有哪些特性及应用

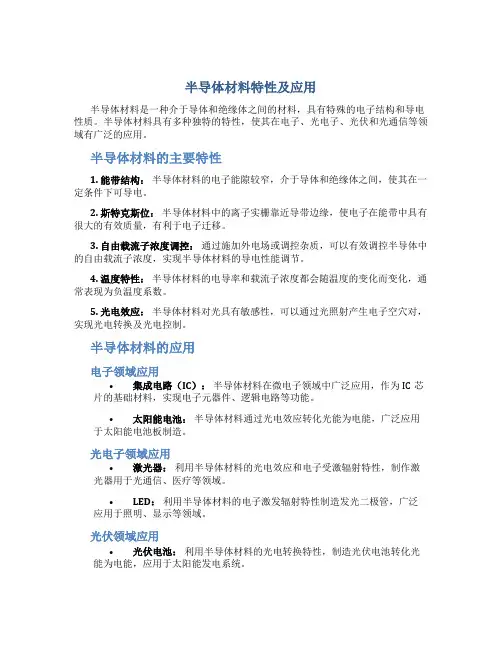

![半导体材料有哪些特性及应用](https://img.taocdn.com/s3/m/be7f07b7760bf78a6529647d27284b73f24236f6.png)
半导体材料特性及应用半导体材料是一种介于导体和绝缘体之间的材料,具有特殊的电子结构和导电性质。
半导体材料具有多种独特的特性,使其在电子、光电子、光伏和光通信等领域有广泛的应用。
半导体材料的主要特性1. 能带结构:半导体材料的电子能隙较窄,介于导体和绝缘体之间,使其在一定条件下可导电。
2. 斯特克斯位:半导体材料中的离子实栅靠近导带边缘,使电子在能带中具有很大的有效质量,有利于电子迁移。
3. 自由载流子浓度调控:通过施加外电场或调控杂质,可以有效调控半导体中的自由载流子浓度,实现半导体材料的导电性能调节。
4. 温度特性:半导体材料的电导率和载流子浓度都会随温度的变化而变化,通常表现为负温度系数。
5. 光电效应:半导体材料对光具有敏感性,可以通过光照射产生电子空穴对,实现光电转换及光电控制。
半导体材料的应用电子领域应用•集成电路(IC):半导体材料在微电子领域中广泛应用,作为IC芯片的基础材料,实现电子元器件、逻辑电路等功能。
•太阳能电池:半导体材料通过光电效应转化光能为电能,广泛应用于太阳能电池板制造。
光电子领域应用•激光器:利用半导体材料的光电效应和电子受激辐射特性,制作激光器用于光通信、医疗等领域。
•LED:利用半导体材料的电子激发辐射特性制造发光二极管,广泛应用于照明、显示等领域。
光伏领域应用•光伏电池:利用半导体材料的光电转换特性,制造光伏电池转化光能为电能,应用于太阳能发电系统。
光通信领域应用•光纤通信:利用半导体激光器和探测器构成的光通信系统,提供高速、远距离的光通信服务。
综上所述,半导体材料由于其特殊的电子结构和性质,在电子、光电子、光伏和光通信领域有着重要而广泛的应用。
随着科学技术的不断发展,半导体材料的应用前景将更为广阔。
半导体材料特性
![半导体材料特性](https://img.taocdn.com/s3/m/c9bf9010bb4cf7ec4bfed065.png)
2.1.1 电子
微观状态下发生的吸引和排斥作用定理是同种电荷 相互排斥荷异种电荷相互吸引。带负电的轨道电子分布 为一个绕核的空间电子云,通过与带正电的核的相互吸 引作用来保持其位置。各个电子占据了包含7个不同壳 层的轨道。例如,在一个氢原子内部,每个壳层对应了 一个特定的能级,以从K到Q的字母来区分。而对于被称 为多电子原子的其他所有原子而言,每个壳层的轨道能 量并不同。 电子能级
?什么是半导体
固体材料:超导体: 大于106(cm)-1
从导电特性和 机制来分:
不同电阻特性
不同输运机制
导 体: 106~104(cm)-1 半导体: 104~10-10(cm)-1 绝缘体: 小于10-10(cm)-1
2.1 原子结构
在原子模型中,原子由三种不同的粒子构成:中性 中子和带正电荷的质子组成原子核,以及绕核旋转的带 负电荷的电子。原子中的质子数和电子数相等,这使得 原子呈电中性。
2.2.1 离子键
当价层电子从一种元素的原子转移到另一种原子上时,就会形成 离子键。不稳定的原子容易形成离子键。氯化钠就是一个例子。钠 (Na)位于IA族,表明价层有1个电子。Na是一种高腐蚀性的不稳定 元素,在硅片制造中需要小心控制以避免器件沾污。氯(Cl)位于 VIIA族,价层有7个电子,原子距离价层全满还缺少一个电子,因此它 也是不稳定的。由于这种不稳定性,这两种原子(Na和Cl)彼此具有 亲和性。钠容易失去电子给氯,形成一个离子键。
微电子技术基础-半导体及其基本特性
![微电子技术基础-半导体及其基本特性](https://img.taocdn.com/s3/m/ad1cb901581b6bd97f19eafa.png)
半导体材料的分类
3.半导体材料的分类
对半导体材料可从不同的角度进行分类。 根据其性能可分为高温半导体、磁性半导体、热电半导 体; 根据其晶体结构可分为金刚石型、闪锌矿型、纤锌矿型 、黄铜矿型半导体; 根据其结晶程度可分为晶体半导体、非晶半导体、微晶 半导体。 比较通用且覆盖面较全的则是按其化学组成的分类,依 此可分为:元素半导体、化合物半导体和固溶半导体三大 类。
载流子
9. 非本征半导体的载流子
热平衡时: 在非本征情形:
np n
2 i
n p
n大于p
p大于n
N型半导体:
P型半导体:
载流子
多子:多数载流子
n型半导体:电子 p型半导体:空穴
少子:少数载流子
n型半导体:空穴 p型半导体:电子
载流子
电中性条件: 正负电荷之和为0
p + Nd – n – Na = 0
原子能级 能带
量子态和能级 固体的能带结构
半导体的能带
半导体的能带结构
导 带
Eg
价 带
价带:0K条件下被电子填充的能量最高的能带; 导带: 0K条件下未被电子填充的能量最低的能带; 禁带:导带底与价带顶之间能带; 带隙:导带底与价带顶之间的能量差。
半导体的能带
电子和空穴的有效质量m*
半导体中载流子的行为可以等效为自由粒子, 但与真空中的自由粒子不同,考虑了晶格作用后的
基本方程
方程的形式1
x, t s 0
2
特例: 方程的形式2
E
1
s 0
x dx
s
均匀Si中,无 外加偏压时,
方程RHS=0, 静电势为常数
电荷 密度
半导体材料基础基本特性
![半导体材料基础基本特性](https://img.taocdn.com/s3/m/cde075ea0129bd64783e0912a216147917117e2b.png)
半导体材料的电子态和光学性 质
电子态和光学性质的基本概念
电子态:半导体材料中的电子分布 状态包括能带结构、电子密度等
电子态与光学性质的关系:电子态 决定了半导体材料的光学性质如能 带结构决定了材料的吸收光谱
添加标题
添加标题
添加标题
添加标题
光学性质:半导体材料对光的吸收、 反射、透射等性质包括折射率、吸 收系数等
半导体材料的电子态和光学性质的 应用:在光电子学、太阳能电池、 LED等领域有广泛应用
直接和间接带隙半导体
直接带隙半导 体:电子从价 带跃迁到导带 需要吸收能量
如硅、锗等
间接带隙半导 体:电子从价 带跃迁到导带 需要吸收能量 如砷化镓、磷
化铟等
直接带隙半导 体的光学性质: 吸收光谱较宽 发光效率较高
载流子散射:影响载流子迁移率的因素 包括晶格缺陷、杂质等
载流子浓度:影响半导体材料导电性的重 要因素
载流子复合:载流子之间的相互作用影 响半导体材料的导电性
半导体材料的能带结构
金属能带结构
金属能带结构:由电子填充的能带 电子填充:电子在能带中填充形成电子云 电子云:电子在能带中的分布状态 电子填充与能带结构:电子填充影响能带结构能带结构决定电子填充
砷化镓:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
磷化铟:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
碳化硅:具有高热导率、高电子迁移率 等优点广泛应用于高速电子器件、光电 子器件等领域
氮化镓:具有高电子迁移率、高热导率 等优点广泛应用于高速电子器件、光电 子器件等领域
半导体的能带结构
能带:半导体材料中电子的能量分布 价带:电子能量最低的能带 导带:电子能量最高的能带 禁带:价带和导带之间的能量区域 电子跃迁:电子从价带跃迁到导带产生电流 半导体的导电性:取决于电子在能带中的分布和跃迁情况
半导体材料基础_基本特性
![半导体材料基础_基本特性](https://img.taocdn.com/s3/m/e70aa9b94793daef5ef7ba0d4a7302768e996fbb.png)
为直接跃迁。相当于电子由价带竖直地跃迁到导带,所以也
称为垂直跃迁。对应的材料为直接带隙半导体。k = k'+ hv
间接跃迁
c
若导带底和价带顶位于k空间的不同位置,则任
何竖直跃迁所吸收的光子能量都应该比禁带宽
度大。但实验指出,引起本征吸收的最低光子
能量还是约等于Eg。
——推论:除竖直跃迁,还存在另一类跃迁过
激子吸收不会改变半导体的导 电性。
Eenx
=
1
2 r
m* m
13.6 n2 (eV )
iii) 杂质吸收
杂质可以在半导体的禁带中引入杂质能级,占据杂质 能级的电子或空穴的跃迁可以引起光吸收,这种吸收 称为杂质吸收,可以分为下面三种类型: a.吸收光子可以引起中性施主上的电子从基态到激发 态或导带的跃迁; b.中性受主上的空穴从基态到激发态或价带的跃迁; c.电离受主到电离施主间的跃迁;
自由载流子吸收也需要声子参与, 因此也是二级过程,与间接跃迁过 程类似。但这里所涉及的是载流子 在同一带内不同能级间的跃迁。
自由载流子吸收不会改变半导体的 导电性。
v) 子带间的跃迁
电子在价带或导带中子带(sub-band)之间的跃迁。 在这种情况下,吸收曲线有明显的精细结构,而不同 于由自由载流子吸收系数随波长单调增加的变化规律 。
由于杂质能级是束缚态,因而动量没有确定的值,所 以不必满足动量守恒的要求,因此跃迁几率较大。
杂质吸收的长波长总要长于本征吸收的长波长。杂质 吸收会改变半导体的导电性,也会引起光电效应。
电子在杂质能级及杂质能级与带间的跃迁
浅能级杂质:红外区 深能级杂质:可见、紫外区
iv) 自由载流子吸收
当入射光的波长较长,不足以引起 带间跃迁或形成激子时,半导体中 仍然存在光吸收,而且吸收系数随 着波长的增加而增加。这种吸收是 自由载流子在同一能带内的跃迁引 起的,称为自由载流子吸收。(准 连续、长波长段)
半导体材料的物理特性及其应用
![半导体材料的物理特性及其应用](https://img.taocdn.com/s3/m/a75260b8ed3a87c24028915f804d2b160b4e86cd.png)
半导体材料的物理特性及其应用半导体材料是一种在电学上介于导体和绝缘体之间的材料。
它有一些特殊的物理性质,使它能在电子学、光电子学、半导体器件等领域发挥重要作用。
本文将介绍几种常见的半导体材料及其物理特性与应用。
1. 硅材料硅是最常用的半导体材料,它具有良好的电性能、热稳定性和化学稳定性。
硅具有典型的共价键特性,原子核和价电子的积极电性恰好相互抵消,在正常条件下不会使电子“自由跑动”。
但是,当添加少量的杂质如硼或磷等,硅就成为P型或N型半导体。
P型半导体低浓度地掺入三价杂质(B、Al等)后,在晶体中形成空穴,因此称为空穴型半导体。
N型半导体则在硅中高浓度地掺入五价杂质(P、As等),在晶体中形成自由电子。
因此,N型半导体被称为电子型半导体。
硅材料广泛应用于集成电路(IC)的制造中。
集成电路是电子元器件在一个微小的芯片上集成在一起,实现高度集成和微型化。
硅制造的集成电路的优点是体积小、处理速度快、噪声低、功耗小、寿命长等。
2. 石墨烯石墨烯是一种二维的碳材料,由一个单层碳原子组成的单层网格构成。
它具有高导电性、高透明度、高热传导性和高机械强度等特点。
这种半导体材料能够在多种领域产生重要的应用。
在电子学领域,石墨烯可以成为下一代集成电路的有力竞争者。
由于它非常薄,因此石墨烯集成电路能够在非常小的尺寸内承载更多的电子元器件,从而实现更高的性能和功率密度。
此外,石墨烯还可以用作高性能的透明导电膜,例如用于太阳能电池板和液晶显示器。
3. 氮化硅氮化硅是另一种常见的半导体材料,也被称为GaN。
它具有优异的电学、光学和热学特性,包括高电子迁移率、高耐高温性和高光电转换效率。
这些特性使氮化硅在高功率电子装置、蓝色LED、激光二极管和高速通信等领域有广泛的应用。
氮化硅的应用之一是制造蓝色LED。
蓝色LED是在1990年代初期开发出的强光源,此后用于白色汽车前照灯、车内照明和LCD背光源等产品,使LED在照明和显示领域得到广泛应用。
半导体材料基础_基本特性
![半导体材料基础_基本特性](https://img.taocdn.com/s3/m/c9bd08d781c758f5f61f67a0.png)
硅 检波器
硅 晶体管
1950年G.K.Teel 直拉法
较大的锗单晶
进 入 成 长 期 1950
1952年H.Welker 发现Ⅲ-Ⅴ族化 合物
1957年 第一颗砷化镓
单晶诞生
1960
1952年G.K.Teel 直拉法
第一根硅单晶
1955年德国西门子 氢还原三氯硅烷法
制得高纯硅
1958年 W.C.Da sh无位 错硅单
硅外延 技术
成 熟 期
1960
1963年 用液相外延法生长 砷化镓外延层,
半导体激光器
And then?
1970
1963年砷化镓 微波振荡效应
1965年 J.B.Mullin发 明氧化硼液封 直拉法砷化镓
单晶
分子束外延MBE 金属有机化学汽相沉积MOCVD 半导体超晶格、量子阱材料
杂质工程
能带工程
杂质半导体 在纯净的单晶体硅中,掺入微量的五价杂质元素,如磷、砷、
锑等,使原来晶格中的某些硅原子被五价杂质原子所取代,便
构成N型半导体。在纯净的单晶硅中掺入微量的三价杂质元素,
如硼、镓、铟等,便构成P型半导体。
+4
+4
本征半导体 纯净的单晶半导体称为本征半导体,即不含任何杂质,结构完 整的半导体。绝对零度下,本征半导体相当于绝缘体;室温下, 一部分价电子挣脱共价键束缚,形成电子-空穴对。本征激发 很弱。
+4
+4
+4
+4
+4
+4
价电子
共价键
空穴
自由
电子
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
半导体材料的特性与应用
![半导体材料的特性与应用](https://img.taocdn.com/s3/m/86665f4e77c66137ee06eff9aef8941ea76e4b87.png)
半导体材料的特性与应用半导体材料是一类具有特殊电导特性的材料,其独特的物理和化学性质使其在现代电子技术中发挥着重要的作用。
本文将介绍半导体材料的特性和应用,并探讨其在各个领域的潜在应用。
一、半导体材料的特性1. 带隙能带隙是半导体材料的重要特性之一。
它是在固体中电子能量分布的差异,代表了电子穿越能量障碍所需的最小能量。
半导体材料的带隙大小决定了其导电性能,大带隙材料为绝缘体,小带隙材料为导体,而介于两者之间的材料为半导体。
2. 载流子半导体材料中的载流子是电荷的载体,一般包括电子和空穴两种。
电子是带负电荷的载流子,空穴则被视为存在一个正电荷,是缺电子的位置。
材料中载流子的浓度和流动性决定了其导电性能。
3. 禁带能隙半导体材料中的禁带是指带隙两侧的能量区域。
在禁带中,材料的电子无法自由地处于其中。
当半导体材料受到外界激发时,电子可以接收到足够的能量以克服禁带并跃迁到传导带中。
4. PN结半导体材料通过掺杂可以形成PN结。
其中P区域富含正电荷,N区域则富含负电荷。
PN结具有整流特性,仅允许电流在特定方向通过。
这种特性使得PN结在电子器件中得到广泛应用。
二、半导体材料的应用1. 电子器件半导体材料在电子制造业中具有重要地位。
典型的应用包括晶体管、集成电路和光电器件等。
晶体管是现代电子设备的核心组件,其通过控制电流和放大电信号实现了电子设备的功能。
2. 光电子器件半导体材料对光的特殊响应使其在光电子器件中得以应用。
光电二极管将光信号转化为电信号,广泛应用于光通信、显示技术和光电传感器等领域。
此外,半导体激光器是激光技术的重要组成部分,用于医疗、通信、激光刻录等领域。
3. 太阳能电池半导体材料的光电转换特性使其成为太阳能电池的重要组件。
太阳能电池通过将光能转化为电能,为可再生能源领域做出了重要贡献。
随着对可再生能源需求的不断增长,太阳能电池的应用前景十分广阔。
4. 传感器半导体材料的特性使其在传感器技术中得到广泛应用。
半导体材料的性质和应用
![半导体材料的性质和应用](https://img.taocdn.com/s3/m/e1f33d1c4a73f242336c1eb91a37f111f1850d93.png)
半导体材料的性质和应用半导体材料是一种介于导体和绝缘体之间的特殊材料,广泛应用于电子行业、光电行业、新能源行业等领域。
本文将简要介绍半导体材料的性质和应用。
一、半导体材料的性质半导体材料具有以下性质:1.导电性能不如金属和导体,但比绝缘体强;2.带电荷载体主要为电子和空穴;3.绝缘性能可以通过掺杂来改变;4.光电效应强,可转化为光学信号输出;5.半导体器件具有自主性,易于控制。
这些性质决定了半导体材料在电子行业中的广泛应用。
二、半导体材料在电子行业中的应用半导体材料在电子行业中有以下应用:1.芯片制造芯片是半导体材料的典型应用之一,制造芯片需要先把半导体材料进行掺杂、清洗、敷膜、光刻和刻蚀等工艺,然后制成不同功能的小型电路芯片,用来存储、处理和控制电子信息。
半导体芯片技术是当今计算机、通讯和控制系统的基础。
2.光电器件半导体材料的光电特性使其成为制造发光二极管、激光器、光敏器件、光电子器件和太阳能电池等光电器件的理想原材料。
发光二极管(LED)是半导体材料的重要应用领域之一,将电能转化为光能,具有节能、长寿命、无污染等优点。
LED已广泛应用于室内外照明、车灯、指示灯、显示屏等领域。
而激光器则是激光器、激光雕刻、激光打印等高科技工具的基础,广泛应用于航空、航天、军事、医学、安检和照明等领域。
除此之外,光敏器件主要应用于光通信、安防、成像等领域,而太阳能电池则是新能源行业重要的组成部分之一。
三、半导体材料在新能源行业中的应用半导体材料在新能源行业中的应用也十分广泛,如:1.光电池制造光电池是将太阳辐射能转化为电能的器件,由半导体材料组成。
半导体材料的光电性质决定了太阳能电池的效率和稳定性。
现在,太阳能电池正逐渐成为替代传统能源的重要选择。
2.电动汽车技术半导体材料在电动汽车技术中的应用越来越广泛,如:(1)电动车发动机和驱动器中的IGBT(绝缘栅双极晶体管)等功率半导体元件;(2)电池管理系统中电池的监测和控制,如锂离子电池的智能控制;(3)车载信息系统的处理器和传感器,如车载导航、车载娱乐、车路通信等;(4)智能电网的监测和控制等。
半导体材料是什么
![半导体材料是什么](https://img.taocdn.com/s3/m/6feb0564905f804d2b160b4e767f5acfa1c78327.png)
半导体材料是什么
半导体材料,作为一类在电子行业中广泛应用的材料,其特性和应用场景备受
关注。
通过探究半导体材料的定义、特性和应用领域,我们能够更深入地了解这一领域的重要性。
定义
半导体材料是指在电导率介于导体和绝缘体之间的材料,其电导度比绝缘体高
但比导体低。
半导体材料在晶体结构方面具有晶体性,其电子的原子轨道布局使得在一定条件下能形成能带结构。
特性
具有以下几个主要特性: - 热激发的载流子 - 随温度升高,电导率变化显著 - 具有负温度系数 - 断带较窄 - 电子与空穴的传输 - 受光照射影响
应用领域
半导体材料广泛应用于电子、光电子、集成电路、太阳能电池等领域。
其中,
集成电路是应用最为广泛的领域之一。
半导体材料在集成电路中作为微小电子元件,承担着信息传输、存储和处理等重要功能。
此外,半导体材料还被广泛应用于半导体激光器、光电探测器等光电子领域,以及高效率的太阳能电池中,对环境友好的新能源领域也有广泛应用。
发展趋势
随着科技的进步和工业需求的不断增加,半导体材料的研究和应用也在不断向
着更高效、更节能、更环保的方向发展。
未来,随着半导体材料的不断创新和应用领域的拓展,相信其在电子与光电子领域的重要地位将会进一步巩固并发挥更加重要的作用。
半导体的特性及应用
![半导体的特性及应用](https://img.taocdn.com/s3/m/d3d53dadf9c75fbfc77da26925c52cc58ad6905c.png)
半导体的特性及应用半导体是指介于导体和绝缘体之间的一类材料,具有一些特殊的电学、热学和光学性质。
半导体材料的特性决定了其在电子行业等领域的广泛应用。
以下将详细介绍半导体材料的特性及应用。
首先,半导体材料的主要特性之一是能带结构。
半导体材料的能带结构在能量与电子态分布之间建立了关系。
简单来说,半导体材料的能带分为价带和导带。
在绝缘体中,价带和导带之间的能量差很大,因此绝缘体无法导电。
而在导体中,价带和导带之间存在重叠,因此导体可以自由导电。
而在半导体材料中,价带和导带之间的能量差较小,介于绝缘体和导体之间,因此半导体的导电性介于两者之间。
其次,半导体材料的电导率可以通过外加电场或温度变化来进行调节。
当半导体材料施加一定的电场或者加热时,电子会跃迁到导带中,导致半导体材料的电导率增加。
这种现象被称为载流子激发。
半导体的载流子激发可以通过掺杂来调节。
掺杂是指在半导体晶体中加入一些其他材料,形成掺杂材料。
掺杂有两种类型:N型和P型。
N型半导体是通过向半导体材料中掺入杂质原子,如磷或砷,来增加导电性能。
这些杂质原子会提供过多的电子,从而导致额外的电子在导带中移动,增加电导率。
相反,P型半导体是通过向半导体材料中掺入杂质原子,如硼或铟,来增加导电性能。
这些杂质原子会提供过少的电子,从而创建空穴在价带中移动,增加电导率。
半导体材料的特性决定了其在电子行业领域的广泛应用。
首先,半导体器件广泛应用于电子集成电路(IC)中。
集成电路是将大量电子器件,如晶体管和二极管等,集成到单一的芯片上。
半导体器件的小尺寸和高可靠性使得IC具有高集成度、高速度和低功耗的特点。
IC的应用范围非常广泛,包括计算机、通信、军事、汽车等。
其次,半导体材料在光电子领域也有重要应用。
半导体材料具有独特的光电特性,能够通过外界激发或电场激发发光。
利用这种特性,半导体材料制备了各种光电子器件,如发光二极管(LED)、激光器和光电二极管等。
这些器件在照明、通信、显示和医疗等领域发挥着重要作用。
半导体材料具有哪些主要特性
![半导体材料具有哪些主要特性](https://img.taocdn.com/s3/m/1672db7d42323968011ca300a6c30c225901f081.png)
半导体材料具有哪些主要特性
半导体是一种介于导体(金属)和绝缘体之间的材料,具有一些独特的特性,
使其在电子学和光电子学领域具有重要的应用。
以下是半导体材料的主要特性:
1. 带隙能量
半导体材料具有禁带宽度,即能带隙。
这是指在材料中电子能级的变化范围,
使得材料在低温下几乎是绝缘体,而在受到刺激(例如光或热)时,电子可以跨越能带隙并变得导电。
带隙能量的大小决定了半导体的导电性质,常用电子伏特(eV)作为度量单位。
2. 控制载流子浓度
半导体材料可以通过掺杂来控制载流子(电子和空穴)的浓度,这在半导体器
件的制造中至关重要。
通过引入少量的杂质原子,可以从而增加或减少载流子的浓度,从而改变材料的导电性质。
3. 半导体器件的制造
半导体材料可通过各种加工工艺来制造成各种半导体器件,如二极管、晶体管
和光电器件等。
这些器件在现代电子技术中发挥着重要作用,推动了信息技术和通信技术的快速发展。
4. 温度特性
半导体材料的电导率和带隙能量都随温度的变化而变化。
这种温度特性使得半
导体器件在一定的温度范围内工作性能更稳定,同时也为一些特定应用提供了可能,如温度传感器等。
5. 光电特性
半导体材料在受到光照射后会产生光生载流子,这种光电性质使得半导体器件
在光电子学领域有广泛的应用,如太阳能电池、发光二极管(LED)和激光器等。
总的来说,半导体材料具有能带隙、控制载流子浓度、器件制造、温度特性和
光电特性等一系列独特的特性,使得其在现代电子学领域具有重要的应用价值。
半导体材料特性
![半导体材料特性](https://img.taocdn.com/s3/m/4194b3c99f3143323968011ca300a6c30d22f174.png)
半导体材料特性半导体材料是一类电子特性介于导体与绝缘体之间的材料。
它们具有独特而重要的电学、热学和光学等性质,广泛应用于电子元件、光电器件以及能源转换等领域。
本文将重点探讨半导体材料的特性。
1. 带隙(Bandgap)半导体材料的带隙是指在材料中电子能级能够占据的能量范围。
带隙的大小决定了材料的导电性质。
在典型的半导体材料中,带隙通常介于金属材料的导带和价带之间,通常为数电子伏特至数光子伏特。
半导体材料的带隙决定了在特定能量条件下能否形成可观测的电子和空穴激发,从而影响了电导率和光吸收等性质。
2. 载流子(Charge Carriers)半导体材料中的载流子是指能够携带电荷的自由电子和空穴。
在纯净(本征)半导体中,自由电子主要来源于带隙内被激发的价带电子,而空穴则是带隙内被激发的导带空穴。
载流子的行为直接影响了半导体材料的导电性质。
另外,掺杂材料(如n型和p型半导体)可通过添加杂质改变载流子浓度,进而影响电导率。
3. 能带(Energy Bands)能带理论是用来描述半导体材料中电子能级分布的理论模型。
能带可以看作是连续的能量区域,其中容纳了大量电子。
在能带理论中,导带是最高一层电子能级的集合,而价带则是最低一层。
其中,带隙将导带和价带分开。
能带理论解释了半导体材料在特定能量范围内的电子激发行为,进而揭示了导电机制和光学特性。
4. 堆垛结构(Heterostructures)半导体材料的堆垛结构是指将不同材料的薄层堆叠在一起。
这种结构常用于纳米器件和半导体光电子学中,可以调控电子和光的传播特性。
堆垛结构的设计和制备对于开发新型半导体材料、优化器件性能以及实现功能集成具有重要意义。
5. 热电性能(Thermoelectric Properties)热电性能是指半导体材料中电子和热之间的相互转换效应。
热电材料通过在温度梯度下产生电压差来实现热能转化为电能,或者通过施加电压来实现电能转化为冷热能。
半导体材料的热电性能直接决定了其在能源转换和散热器件中的应用潜力。
半导体材料特性
![半导体材料特性](https://img.taocdn.com/s3/m/f803b38ca32d7375a41780d9.png)
21
2.5.4 半导体材料的新探索
➢ 随着材料技术的不断发展和成熟,新材料层出不 穷。人们可以用三种或四种元素人工合成混晶半 导体薄层单晶材料,调节这些元素的比例就可以 得到所想要的不同禁带宽度和不同晶格常数,称 此为能带工程。
半导体材料特性
1
提纲
2.1 原子结构 2.2 化学键 2.3 材料分类 2.4 硅 2.5 可选择的半导体材料 2.6 新型半导体电子与光电材料
2
2.1 原子结构
原子由三种不同的粒子构成:中性中子和带正电的质子 组成原子核,以及围绕原子核旋转的带负电核的电子,质子 数与电子数相等呈现中性。
图2.1 碳原子的基本模型
➢ 金刚石具有最大的禁带宽度、最高的击穿场强和 最大的热导率,被称为最终的半导体。此外,极 窄带隙半导体材料,如InAs(0.36 eV)等,也 被人们广泛研究。
➢ 石墨烯与碳纳米管等半导体材料。
22
几种常见半导体材料的主要特性参数
23
更多半导体
• 有机半导体 • 非晶半导体
24
11
硅的晶体结构
109º28´
地壳中各元素的含量
2.4.1 硅作为电子材料的优点
➢ 原料充分; ➢ 硅晶体表面易于生长稳定的氧化层,这对于保护
硅表面器件或电路的结构、性质很重要; ➢ 重量轻,密度只有2.33g/cm3; ➢ 热学特性好,线热膨胀系数小,2.5×10-6/℃ ,热
导率高,1.50W/cm·℃; ➢ 单晶圆片的缺陷少,直径大,工艺性能好; ➢ 化学性质稳定,常温下只有强碱、氟气反应; ➢ 机械性能良好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地球的矿藏多半是化合物,所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波,氧化亚铜(Cu2O)用作固体整流器,闪锌矿(ZnS)是熟知的固体发光材料,碳化硅(SiC)的整流检波作用也较早被利用。
硒(Se)是最早发现并被利用的元素半导体,曾是固体整流器和光电池的重要材料。
元素半导体锗(Ge)放大作用的发现开辟了半导体历史新的一页,从此电子设备开始实现晶体管化。
中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999%~99.9999999%) 的锗开始的。
采用元素半导体硅(Si)以后,不仅使晶体管的类型和品种增加、性能提高,而且迎来了大规模和超大规模集成电路的时代。
以砷化镓(GaAs)为代表的Ⅲ-Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。
半导体材料可按化学组成来分,再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。
按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。
元素半导体:在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素,下表的黑框中即这11种元素半导体,其中C表示金刚石。
C、P、Se具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性;Sn、As、Sb具有半导体与金属两种形态。
P的熔点与沸点太低,Ⅰ的蒸汽压太高、容易分解,所以它们的实用价值不大。
As、Sb、Sn的稳定态是金属,半导体是不稳定的形态。
B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。
因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。
Ge、Si仍是所有半导体材料中应用最广的两种材料。
无机化合物半导体:四元系等。
二元系包括:①Ⅳ-Ⅳ族:SiC和Ge-Si合金都具有闪锌矿的结构。
②Ⅲ-Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In和V族元素P、As、Sb组成,典型的代表为GaAs。
它们都具有闪锌矿结构,它们在应用方面仅次于Ge、Si,有很大的发展前途。
③Ⅱ-Ⅵ族:Ⅱ族元素Zn、Cd、Hg和Ⅵ族元素S、Se、Te形成的化合物,是一些重要的光电材料。
ZnS、CdTe、HgTe具有闪锌矿结构。
④Ⅰ-Ⅶ族:Ⅰ族元素Cu、Ag、Au和Ⅶ族元素Cl、Br、I形成的化合物,其中CuBr、CuI具有闪锌矿结构。
半导体材料⑤Ⅴ-Ⅵ族:Ⅴ族元素As、Sb、Bi和Ⅵ族元素 S、Se、Te形成的化合物具有的形式,如Bi2Te3、Bi2Se3、Bi2S3、As2Te3等是重要的温差电材料。
⑥第四周期中的B族和过渡族元素Cu、 Zn、Sc、Ti、V、Cr、Mn、Fe、C o、Ni的氧化物,为主要的热敏电阻材料。
⑦某些稀土族元素 Sc、Y、Sm、Eu、Yb、Tm与Ⅴ族元素N、As或Ⅵ族元素S、Se、Te形成的化合物。
除这些二元系化合物外还有它们与元素或它们之间的固溶体半导体,例如Si-AlP、Ge-GaAs、InAs-InSb、AlSb-GaSb、InAs-InP、GaAs-GaP等。
研究这些固溶体可以在改善单一材料的某些性能或开辟新的应用范围方面起很大作用。
三元系包括:①族:这是由一个Ⅱ族和一个Ⅳ族原子去替代Ⅲ-Ⅴ族中两个Ⅲ族原子所构成的。
例如ZnSiP2、ZnGeP2、ZnGeAs2、CdGeAs2、CdSnSe2等。
②族:这是由一个Ⅰ族和一个Ⅲ族原子去替代Ⅱ-Ⅵ族中两个Ⅱ族原子所构成的, 如 CuGaSe2、AgI nTe2、 AgTlTe2、CuInSe2、CuAlS2等。
③:这是由一个Ⅰ族和一个Ⅴ族原子去替代族中两个Ⅲ族原子所组成,如Cu3AsSe4、Ag3AsTe4、Cu3SbS4、Ag3SbSe4等。
此外,还有它的结构基本为闪锌矿的四元系(例如Cu2FeSnS4)和更复杂的无机化合物。
有机化合物半导体:已知的有机半导体有几十种,熟知的有萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等,它们作为半导体尚未得到应用。
非晶态与液态半导体:这类半导体与晶态半导体的最大区别是不具有严格周期性排列的晶体结构。
半导体材料-宽带隙半导体材料氮化镓、导体材料,因为它的禁带宽度都在3子伏以上,如说碳化硅可以工作到600摄氏度;可用在石油钻探头上收集相关需要的信功率发射管还是电子管,半导体材料件代替。
这种电子管的寿命只有两三千小时,体积大,且非常耗电;如果用碳化硅的高功率发射器件,体积至少可以减少几十到上百倍,寿命也会大大增加,所以高温宽带隙半导体材料是非常重要的新型半导体材料。
现在的问题是这种材料非常难生长,硅上长硅,砷化镓上长GaAs,它可以长得很好。
但是这种材料大多都没有块体材料,只得用其它材料做衬底去长。
比如说氮化镓在蓝宝石衬底上生长,蓝宝石跟氮化镓的热膨胀系数和晶格常数相差很大,长出来的外延层的缺陷很多,这是最大的问题和难关。
另外这种材料的加工、刻蚀也都比较困难。
目前科学家正在着手解决这个问题。
如果这个问题一旦解决,就可以提供一个非常广阔的发现新材料的空间。
半导体材料-低维半导体材料实际上这里说的低维半导体材料就是纳是不想与现在热炒的所谓的纳米衬衣、质上看,尺度水平上来控制和制造功能强大、半导体材料料,纳米科学技术的发展和应用不仅将彻底改变人们的生产和生活方式,也必将改变社会政治格局和战争的对抗形式。
这也是为什么人们对发展纳米半导体技术非常重视的原因。
电子在块体材料里,在三个维度的方向上都可以自由运动。
但当材料的特征尺寸在一个维度上比电子的平均自由程相比更小的时候,电子在这个方向上的运动会受到限制,电子的能量不再是连续的,而是量子化的,我们称这种材料为超晶格、量子阱材料。
量子线材料就是电子只能沿着量子线方向自由运动,另外两个方向上受到限制;量子点材料是指在材料三个维度上的尺寸都要比电子的平均自由程小,电子在三个方向上都不能自由运动,能量在三个方向上都是量子化的。
由于上述的原因,电子的态密度函数也发生了变化,块体材料是抛物线,电子在这上面可以自由运动;如果是量子点材料,它的态密度函数就像是单个的分子、原子那样,完全是孤立的函数分布,基于这个特点,可制造功能强大的量子器件。
大规模集成电路的存储器是靠大量电子的充放电实现的。
大量电子的流动需要消耗很多能量导致芯片发热,从而限制了集成度,如果采用单个电子或几个电子做成的存储器,不但集成度可以提高,而且功耗问题也可以解决。
目前的激光器效率不高,因为激光器的波长随着温度变化,一般来说随着温度增高波长要红移,所以现在光纤通信用的激光器都要控制温度。
如果能用量子点激光器代替现有的量子阱激光器,这些问题就可迎刃而解了。
基于GaAs和InP基的超晶格、量子阱材料已经发展得很成熟,广泛地应用于光通信、移动通讯、微波通讯的领域。
量子级联激光器是一个单极器件,是近十多年才发展起来的一种新型中、远红外光源,在自由空间通信、红外对抗和遥控化学传感等方面有着重要应用前景。
它对MBE制备工艺要求很高,整个器件结构几百到上千层,每层的厚度都要控制在零点几个纳米的精度,中国在此领域做出了国际先进水平的成果;又如多有源区带间量子隧穿输运和光耦合量子阱激光器,它具有量子效率高、功率大和光束质量好的特点,中国已有很好的研究基础;在量子点(线)材料和量子点激光器等研究方面也取得了令国际同行瞩目的成绩。
半导体材料-特性参数半导体材料虽然种类繁多但有一些固有些特性参数不仅能反映半导体材料与其他非半导体材料之间的差别,的是能反映各种半导体材料之间甚至同一种材料在不同情况下特性上的量的差带宽度、电阻率、载流子迁移率(载流子即半导体中参加导电的电子和空穴)、非LED灯泡半导体的电子态、原子组态决定,反映组成这种材料的原子中价电子从束缚状态激发到自由状态所需的能量。
电阻率、载流子迁移率反映材料的导电能力。
非平衡载流子寿命反映半导体材料在外界作用(如光或电场)下内部的载流子由非平衡状态向平衡状态过渡的弛豫特性。
位错是晶体中最常见的一类晶体缺陷。
位错密度可以用来衡量半导体单晶材料晶格完整性的程度。
当然,对于非晶态半导体是没有这一反映晶格完整性的特性参数的。
半导体材料-特性要求LED灯泡半导体材料的特性参数对于材料应用甚为重要。
因为不同的特性决定不同的用途。
晶体管对材料特性的要求:根据晶体管的工作原理,要求材料有较大的非平衡载流子寿命和载流子迁移率。
用载流子迁移率大的材料制成的晶体管可以工作于更高的频率(有较好的频率响应)。
晶体缺陷会影响晶体管的特性甚至使其失效。
晶体管的工作温度高温限决定于禁带宽度的大小。
禁带宽度越大,晶体管正常工作的高温限也越高。
光电器件对材料特性的要求:利用半导体的光电导(光照后增加的电导)性能的辐射探测器所适用的辐射频率范围与材料的禁带宽度有关。
材料的非平衡载流子寿命越大,则探测器的灵敏度越高,而从光作用于探测器到产生响应所需的时间(即探测器的弛豫时间)也越长。
因此,高的灵敏度和短的弛豫时间二者难于兼顾。
对于太阳电池来说,为了得到高的转换效率,要求材料有大的非平衡载流子寿命和适中的禁带宽度(禁带宽度于1.1至1.6电子伏之间最合适)。
晶体缺陷会使半导体发光二极管、半导体激光二极管的发光效率大为降低。
温差电器件对材料特性的要求:为提高温差电器件的转换效率首先要使器件两端的温差大。
当低温处的温度(一般为环境温度)固定时,温差决定于高温处的温度,即温差电器件的工作温度。
为了适应足够高的工作温度就要求材料的禁带宽度不能太小,其次材料要有大的温差电动势率、小的电阻率和小的热导率。
半导体材料-材料工艺半导体材料特性参数的大小与存在于材料中的杂质原子和晶体缺陷有很大关系。
例如电阻率因杂质原子的类型和数量的不同而可能作大范围的变化,移率和非平衡载流子寿命一般随杂质原子和晶体缺陷的增加而减小。
另一方面,半导体材料的各种半导体性质又离不开各种杂质原子的作用。
而对于晶体缺陷,除了在一般情况下要尽可能减少和消除外,有的情况下也希望控制在一定的水硅平,甚至当已经存在缺陷时可以经过适当的处理而加以利用。
为了要达到对半导体材料的杂质原子和晶体缺陷这种既要限制又要利用的目的,需要发展一套制备合乎要求的半导体材料的方法,即所谓半导体材料工艺。
这些工艺大致可概括为提纯、单晶制备和杂质与缺陷控制。
半导体材料的提纯“主要是除去材料中的杂质。
提纯方法可分化学法和物理法。
化学提纯是把材料制成某种中间化合物以便系统地除去某些杂质,最后再把材料(元素)从某种容易分解的化合物中分离出来。
物理提纯常用的是区域熔炼技术,即将半导体材料铸成锭条,从锭条的一端开始形成一定长度的熔化区域。
利用杂质在凝固过程中的分凝现象,当此熔区从一端至另一端重复移动多次后,杂质富集于锭条的两端。
去掉两端的材料,剩下的即为具有较高纯度的材料(见区熔法晶体生长)。
