ProCAST学习操作教程

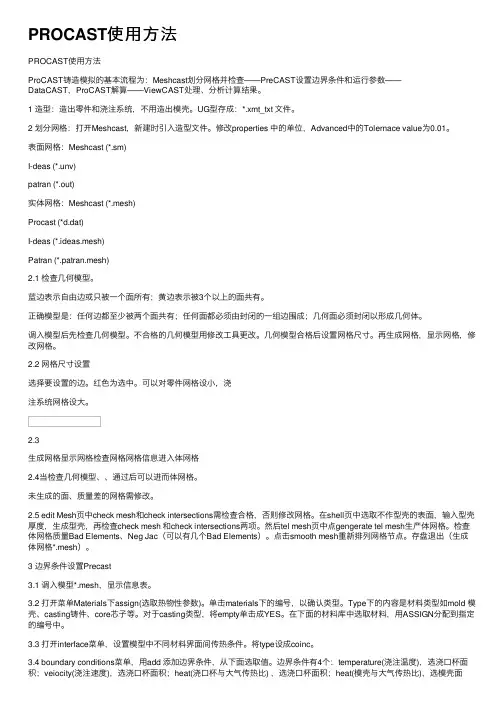

PROCAST使用方法
PROCAST使⽤⽅法PROCAST使⽤⽅法ProCAST铸造模拟的基本流程为：Meshcast划分⽹格并检查——PreCAST设置边界条件和运⾏参数——DataCAST，ProCAST解算——ViewCAST处理、分析计算结果。
1 造型：造出零件和浇注系统，不⽤造出模壳。
UG型存成：*.xmt_txt ⽂件。
2 划分⽹格：打开Meshcast，新建时引⼊造型⽂件。
修改properties 中的单位，Advanced中的Tolernace value为0.01。
表⾯⽹格：Meshcast (*.sm)I-deas (*.unv)patran (*.out)实体⽹格：Meshcast (*.mesh)Procast (*d.dat)I-deas (*.ideas.mesh)Patran (*.patran.mesh)2.1 检查⼏何模型。
蓝边表⽰⾃由边或只被⼀个⾯所有；黄边表⽰被3个以上的⾯共有。
正确模型是：任何边都⾄少被两个⾯共有；任何⾯都必须由封闭的⼀组边围成；⼏何⾯必须封闭以形成⼏何体。
调⼊模型后先检查⼏何模型。
不合格的⼏何模型⽤修改⼯具更改。
⼏何模型合格后设置⽹格尺⼨。
再⽣成⽹格，显⽰⽹格，修改⽹格。
2.2 ⽹格尺⼨设置选择要设置的边。
红⾊为选中。
可以对零件⽹格设⼩，浇注系统⽹格设⼤。
2.3⽣成⽹格显⽰⽹格检查⽹格⽹格信息进⼊体⽹格2.4当检查⼏何模型、、通过后可以进⽽体⽹格。
未⽣成的⾯、质量差的⽹格需修改。
2.5 edit Mesh页中check mesh和check intersections需检查合格，否则修改⽹格。
在shell页中选取不作型壳的表⾯，输⼊型壳厚度，⽣成型壳，再检查check mesh 和check intersections两项。
然后tel mesh页中点gengerate tel mesh⽣产体⽹格。
检查体⽹格质量Bad Elements、Neg Jac（可以有⼏个Bad Elements）。
使用ProCAST学习指导书
使用ProCAST 2008 学习指导书材料设计研究室2019-7-11ProCAST的设计思想：（CAD模型→）网格划分→参数设置→仿真计算→结果分析，在软件界面上具体体现为：meshcast网格划分→ precast参数设置→ datacast 信息检查→ procast模拟计算→ status进程监视→ viewcast结果分析，如下图所示ProCAST软件界面该软件使用全模块化设计，按功能进行模块划分，以模拟流程为主线，融合了软件自身所有的模块，这一点集中体现在参数设置大平台PreCAST上；对于集成其它软件形成的模块（如集成了Calcosoft软件形成的CAFÉ模块和APM模块、集成了Visual-Environment 软件形成的Visual-CAST模块。
），是以插件的形式外挂到ProCAST中的；模型自动修复模块Geomesh是一个独立的软件，需要自行安装。
Procast提供了一个公共的参数大平台——precast参数设置（包括界面参数设置和.dat文档自增参数设置），任何模拟的参数设置都集中于这个大平台中，区别在于运用不同的铸造方法进行不同的场模拟需要设置的参数不同和所设参数的值不同，所以应首先根据具体情况（铸造方法、材质、场等）在大平台中选择参数，并对其设置。
个人认为，08版ProCAST目前存在的问题：（1）网格划分（MeshCAST）操作复杂繁琐、极易出错；（2）材料数据库中的材料采用了欧盟、美国、德国等多个国家的牌号，比较混乱。
在今后的软件升级中，（1）MeshCAST将被分模块细化（除了熔模铸造的壳型网格生成外，其它的网格划分将一步到位，即几何体可以直接生成体网格，无需：几何体→面网格→体网格。
），或者集成专门的有限元网格划分软件，以插件的形式外挂到ProCAST中的；（2）材料数据库中的材料将使用统一的牌号，或者增加一种可变化的显示模式，使数据库中的材料能按其中某一个国家的牌号完全显示。
procast2021零基础操作流程
procast2021零基础操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Procast2021：零基础操作全攻略Procast2021是一款强大的项目管理工具，尤其适合初学者和专业人士使用。

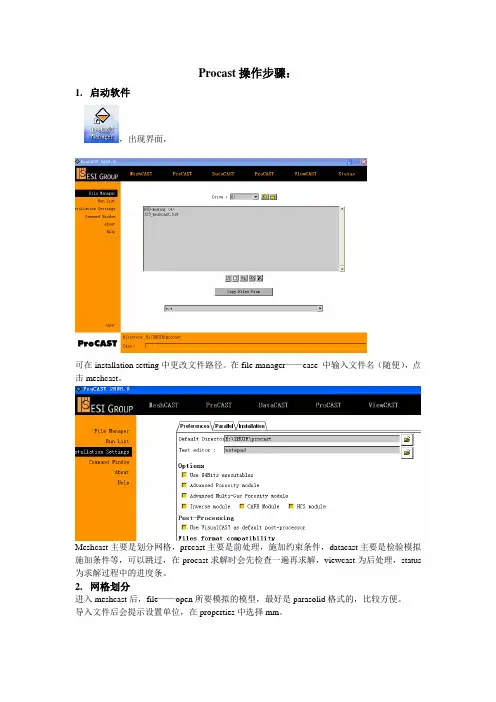

Procast操作步骤
Procast操作步骤：1.启动软件，出现界面，可在installation setting中更改文件路径。
在file manager——case 中输入文件名（随便），点击meshcast。
Meshcast主要是划分网格，precast主要是前处理，施加约束条件，datacast主要是检验模拟施加条件等，可以跳过，在procast求解时会先检查一遍再求解，viewcast为后处理，status 为求解过程中的进度条。
2.网格划分进入meshcast后，file——open所要模拟的模型，最好是parasolid格式的，比较方便。
导入文件后会提示设置单位，在properties中选择mm。
图形左边中间左上角第一个为检查图形按键，检查无误后，设置网格大小，右下方如图可根据图形实际大小设置length，再点击左起第一个，生成网格，第二个显示网格，第三个检查网格，最后一个进入生成体网格界面。
在editmesh中再次点击checkmesh，（调整length值，将其设置成合适大小）其他默认，Tetmesh中。
这时可以看到会产生相关模型。
点击saveSM保存网格模型，关闭。
3.前处理回到主界面，打开precast打开刚才保存的网格文件。
先，再定义材料，定义模具和成型件的材料属性。
，材料可以自己添加，add键定义材料的名称，密度，热学，流体方面的性质等等。
（主要定义材料的密度、导热系数和粘度。
）分别选择模具和成型件，选择下方的材料，点击assign定义属性。
模具的type为mold，empty 为no；成型件为Casting，empty为yes。
材料定义后，点击interface，定义模具与成型材料之间的换热系数。
同材料定义类似，可以自己添加两个面之间的换热系数。
（）Boundary conditions定义——assign surface首先要添加自己需要定义哪些方面的参数，从add中添加。
常用的有temperature、heat、pressure（浇口压力）、inlet（浇口流量，8060HT-1聚氨酯材料流量大概2.5g/sec）、wall（边界设定）等。
proCAST操作步骤
进入路径
单击PreCAST
找到模型工作目录
读入模型文件
1.读入.mesh文件 2.自动弹出模型 的相关信息窗口
材料定义
1.单击Materials/Assign， 弹出材料定义窗口 4.左键单击选 择是否为空腔
4.单击Read， 可查看该材料 的热物理性质 （如左图） 2.用左键选择上面 红色体的材料，并 单击Assign
1.定义流 动参数
3.单击Apply
初始条件定义
1.单击Initial Conditions,定 义初始条件 2.左键选上材料的 初始温度（红色）， 并在输入窗口输入 其初是温度， Enter
运行参数定义
1.单击Run Parameters, 定义运行参数
运行参数定义
1.定义铸 造类型 1.定义求解 基本参数
1.定义热 力参数
1.单击Boundary Conditions/Assign Surface，弹出边界条 件定义窗口
2.单击Add，在弹出 窗口中选择要定义的 边界条件
3.利用选择工具选 择边界条件的区域， 并单击Store
4.选择边界条件， 并单击Assign
重力定义
1. 单击Process/Gravity, 弹出重力定义窗口 2.用左键单击X、 Y、Z来选择重力 大小和方向
3.右键单击，在弹出 窗口中选择该材料所 属类型
接触条件定义
1.单击Interface，弹 出接触条件定义窗口 2.右键改变材料 主次，前面为主 （红），后面为 次（绿） 3.左键改变材 料的接触关系 5.全部定义完 后，单击Apply
4.选择材料间的 热转换系
ProCAST学习操做
06
Procast学习资源与展望
学习资源推训
Procast的官方网站提供了 详细的用户手册和操作教程， 适合新手入门。
解决方案
首先，确保模型格式与软件兼容，如STL、OBJ等常用格式。其次，检查模型文件是否 完整无损，尝试使用其他工具打开模型文件。如果问题仍然存在，建议更新软件版本或
联系技术支持获取帮助。
渲染问题
总结词
在渲染过程中遇到问题，可能是由于硬 件配置不足、软件设置不当或渲染参数 设置不合理等原因。
VS
解决方案
旋转模型
通过选择模型并拖动旋转中心 ，旋转模型的角度。
缩放模型
通过选择模型并拖动缩放中心 ，缩放模型的大小。
04
Procast进阶操作
参数化建模
01
参数化建模
参数化修改
02
03
参数化关联
通过参数和约束来实现模型的创 建和修改，提高建模效率和精度。
对模型进行参数化定义后，可以 通过修改参数来实现快速模型修 改，提高设计灵活性。
软件启动失败，可能是由于多种原因，如软件安装问题、系统配置问题等。
解决方案
首先，检查软件安装是否正确，确保所有组件都已正确安装。其次，检查系统配置，确保操作系统版 本与软件版本兼容，并满足最低系统要求。如果问题仍然存在，建议联系技术支持或查阅相关论坛获 取帮助。
模型导入问题
总结词
在导入模型时遇到问题，可能是由于模型格式不兼容、模型文件损坏或软件版本不匹配 等原因。
procast 2021操作流程
procast 2021操作流程关于「procast 2021操作流程」的一步一步回答在这篇文章中，我们将详细介绍Procast 2021的操作流程，帮助用户了解如何使用和最大限度地发挥这个工具的效用。
第一步：了解Procast 2021在开始使用Procast 2021之前，您需要对它有一个基本的了解。
Procast 2021是一款专为个人和团队提供任务管理和时间管理功能的应用程序。
它旨在帮助用户更好地组织和安排他们的日常工作，提高工作效率，并更好地掌控时间。
第二步：下载和安装Procast 2021要开始使用Procast 2021，您需要从官方网站或应用商店下载并安装该应用程序。
请注意，Procast 2021提供不同的版本，包括Windows、Mac 和移动设备版本，因此请根据您使用的操作系统选择正确的版本。
第三步：创建账户和登录在成功安装Procast 2021之后，您将需要创建一个账户并登录。
这个过程基本上就像在任何其他应用程序中创建账户一样。
您需要提供您的姓名、电子邮箱和一个安全的密码来创建账户。
一旦完成注册过程，您将获得一个用户名和密码，可以使用它们来登录Procast 2021。
第四步：设置个人设置一旦成功登录，您将进入Procast 2021的主界面。
在第一次登录时，系统可能会要求您设置一些个人设置，例如您的时区、日期和时间格式等等。
这些设置将帮助Procast 2021更好地适应您的工作环境和个人偏好。
第五步：创建任务现在，您已准备好开始使用Procast 2021了。
首先，您需要创建任务。
任务是组织您工作的基本单元，它可以是一个项目、一个会议、一项工作或任何其他需要完成的事情。
通过单击屏幕上的「创建任务」按钮，您可以打开任务创建界面。
在这里，您可以输入任务的标题、描述、开始和截止时间以及其他相关细节。
完成后，单击「保存」按钮将任务保存在Procast 2021中。
第六步：设置任务优先级在创建任务时，您可以为其设置优先级。
ProCAST入门学习
3.利用选择工具选 择边界条件的区域， 并单击Store
4.选择边界条件， 并单击Assign
重力定义
1. 单击Process/Gravity, 弹出重力定义窗口 2.用左键单击X、 Y、Z来选择重力 大小和方向
3.单击Apply
初始条件定义
1.单击Initial Conditions,定 义初始条件 2.左键选上材料的 初始温度（红色）， 并在输入窗口输入 其初是温度， Enter
直到出现“请按任意键继续”的提示，才能进入ProCAST
ProCAST
2、单ProCAST
1、找到模型工作 目录 3、单击Run, 出现一个DOS窗口
在求解过程中，单击Status，可以查看计算进度
运行参数定义
1.单击Run Parameters, 定义运行参数， 设置好参数后 单击Applay， 关闭窗口，退 出PreCAST,保 存文件
运行参数定义
1.定义铸 造类型 1.定义求解 基本参数
1.定义热 力参数
1.定义流 动参数
DataCAST
2、单DataCAST
1、找到模型工作 目录 3、单击执行DataCAST, 出现一个DOS窗口
3、单击TetMesh，再单 击Generate Mash，生 成体网格
生成体网格后自动进入 这个界面，关闭窗口， 会提示是否退出，单击 是，退出。生成的*.mash 文件会自动保存到放置 *.ans文件的位置
PreCAST
前处理过程
进入路径
2、单击PreCAST 1、找到模型工作 目录
读入模型文件
1、单击Control图标， 出现网格控制窗口
网格创建
1、单击网格，在下拉 列表里选择创建，弹出 创建有限元网格窗口
Procast操作手册 通力公司的简要教程
Procast培训简要教程Procast基本操作指南Procast铸造模拟的基本流程为：造型——划分表面网格——MeshCAST划分体网格——PreCAST设置边界条件和运行参数——DataCAST——ProCAST解算——PostCAST，ViewCAST处理、分析模拟结果。
下面进行较为详细的说明。
一． Ideas造型与划分表面网格1．造型(simulation + master modeler): 建模顺序为铸件，浇注系统，砂箱。
*注意直浇口面，明冒口面，和砂箱上表面必须在一个平面上。
对于一般的砂芯，可看作砂箱的一部分。
2．Partition（先选铸件，再选砂箱。
）3．划分模型的表面网格（simulation+ meshing）4．输出面网格模型: file, export, ideas simulation universal file, 键入文件名（文件为 *.unv），OK。
二． Meshcast（划分体网格）1．在Dos窗口键入meshcast2．File/open，文件类型选I-deas surface mesh(*.unv)3．Check mesh, Check intersection，检查表面网格质量，提示信息显示在左下角的Message Window中，如表面网格通过，则进入下一步，否则修改4．Tet mesher, full layer（对砂型采用no layer）, gen tet mesh5．Display Ops下(点击bad element, Negative Jac)检查是否有坏单元和负雅各比单元。
如果有坏单元，则Smoothing优化单元(smooth优化建议不要超过两次)，save。
有些坏单元无法消除，需对表面网格进行修改。
6．Exit（生成 *.mesh文件）三． Precast (设定材料的热物性参数，边界条件，运行参数等) 1．在文件所在的目录下键入precast *（*为文件名前缀）2．Geometry, units(mm), meshcast *.mesh，Apply。
procast操作教程
3、proCAST适用范围
(1)适用铸造方法
proCAST适用于砂型铸造、消失模铸造;
高压、低压铸造; 重力铸造、倾斜浇铸、熔 模铸造、壳型铸造、挤压铸造; 触变铸造、 触变成型、流变铸造。
重力 铸造 离心 铸造 消失 模 压铸
低压 铸造 连续 铸造 熔模 铸造
触变 铸造
各类铸造
(2)适用铸造材料
Patran (*.patran)
输入精度
模型修改
关于几何的知识点
• 任何边都至少被两个面共有
• 任何面都必须由封闭的一组边围成 • 几何面必须封闭以形成几何体
修改工具
几何模型质量检查
•蓝边表示自由边或只 被一个面所有
•黄边表示被3个以上 的面共有
修改工具
显示指定面 几何存盘(*.gmrst)
微 观 组 织
网 格 生 成
反 向 求 解
进行传热计算
计算热应力分布 铸件中任何位置的热经历与晶体的形核和长大 相联系，模拟出铸件各部位的显微组织。 液体动的效应 精确处理单晶铸造、 熔模铸造过程热辐射的计算
2、proCAST功能
• 由于采用了标准化的、通用的用户界面， 任何一种铸造过程都可以用同一软件 ProCAST 进行分析和优化。它可以用来研 究设计结果，例如浇注系统、通气孔和溢 流孔的位置，冒口的位置和大小等。实践 证明ProCAST 可以准确地模拟型腔的浇注 过程，精确地描述凝固过程。可以精确地 计算冷却或加热通道的位置以及加热冒口 的使用。
发现问题网格部位 确认单元号或节点号 修改方法一 修改方法二
3
4
1 2
体网格
Tet Mesh - Layers
流体流动时的截面速度场
ProCAST压铸教程
一、启动Precast.二、导入网格文件。
如果要进行3D分析，需要导入一个有限元网格文件。
网格文件可以由PA TRAN,IDEAS,ANVIL,ANSYS, ARIES等格式输出。
本教程使用的网格文件由MeshCAST自动生成。
典型的MeshCAST文件的文件名类型prefix.mesh。
操作步骤：GEOMETRY>MESHCAST>APPLY如果使用MeshCAST生成的文件，模型的单位包含在文件里。
如果是由其它的软件生成的文件，必需要进行单位设置。
操作步骤：GEOMETYR>UNITS如果文件导入成功，会出现一个文件检查结果。
（如图）会帮助确认导入文件中正确的节点、元素、实体的数量。
为了方便看几何体，可以使用快捷键。
操作步骤：MATERIAL>SHIFT+X>CTRL+SHIFT+Y>HIDDEN。
三、确定对称面通过选择位于对称面上的3个点来确定一个对称面。
使用网格工具或者造型工具可以找到这些点。
通过定位每个平面上的节点来确定这些点并且标明节点的平面坐标。
对称面必需满足两个条件：l没有热流传过对称面l没有液流经过对称面对称边界条件也会自动生成。
参见本教程后面的边界条件的设置。
操作步骤：GEOMETRY>SYMMETRY>MIRROR1>输入对称面的坐标，X=0>APPLY>SYMMETRY>EXECUTE设置对称面后，屏幕上只显示出一半铸件。
我们只要模拟一半铸件，而不会降低精度，并且还会减少模拟的时间。
图1对称面上的定位点的输入四、导入网格文件的检查导入的文件中是否有坏点对模拟结果有很大的影响。
一定要对导入的文件进行检查。
1、操作步骤：GEOMETRY>CHECK GEOM>NEG-JAC本步骤用来寻找负雅可比元素。
这些元素把内部的面翻到外面或者是平面。
如果网格文件中含有这些元素，模拟中止很大程度上是由于收敛的问题。
Procast-CAFEE入门教程
http:\\\abc.php
求解计算，一般 建议采用“Post”方 式进行计算，速 度较快。
http:\\\abc.php
右键点击Viewcast， 选择CAFE，进行结 果分析。
http:\\\abc.php
默认进来是温度场，选 择CAFE进行晶粒分析
http:\\\abc.php
http:\\\abc.php
设置体形核参 数，过冷度及最 大形核数
http:\\\abc.php
设置面形核参 数，过冷度及最 大形核数
http:\\\abc.php
选择要保存的结 果，一般不建议 选Global—结果 文件会很大，有 可能造成后处理 内存溢出。
依次设置各选项
可采用默认参数 点击CAFE Setup 将需要计算的材 料拖入CAFE中Leabharlann http:\\\abc.php
添加计算域，可 通过滑动条改变 域的大小，也可 同时加多各域， 但不能重叠
http:\\\abc.php
设置液相线温度及 生长动力学参数， 高斯分布参数 铝合金可参考下值
Procast-CAFÉ入门教程
我心飞翔
本教程只用于学习交流，任何人不得用于商业途径！
http:\\\abc.php
选择CAFE 模块
http:\\\abc.php
正常设置常规参数，在 BC中添加“形核面”
http:\\\abc.php
保存后，先执行datacast， 生成二进制文件
http:\\\abc.php
在precast上点右键， 选择CAFE
http:\\\abc.php
采用默认参数， 直接点Read
http:\\\abc.php
procast操作教程
裂纹
• 铸造在凝固过程中容易产生热裂以至 在随后的冷却过程中产生裂纹。利用热应 力分析，ProCAST 可以模拟凝固和随后冷 却过程中产生的裂纹。在真正的生产之前， 这些模拟结果可以用来确定和检验为防止 缺陷产生而尝试进行的各种设计。
裹气
• 由于液体充填受阻而产生的气泡和氧 化夹杂物会影响铸件的机械性能。充型过 程中的紊流可能导致氧化夹杂物的产生, ProCAST能够清楚地指示紊流的存在。这 些缺陷的位置可以在计算机上显示和跟踪 出来。由于能够直接监视裹气的运行轨迹， 从而使设计浇注系统、合理安排气孔和溢 流孔变得轻而易举。
3、proCAST适用范围
(1)适用铸造方法 proCAST适用于砂型铸造、消失模铸造;
高压、低压铸造; 重力铸造、倾斜浇铸、熔 模铸造、壳型铸造、挤压铸造; 触变铸造、 触变成型、流变铸造。
重力 铸造
低压 铸造
离心
连续
铸造
铸造
各类铸造
消失 模
压铸
熔模 铸造
触变 铸造
(2)适用铸造材料 proCAST可以用来模拟任何合金，从钢、
proCAST几乎可以模拟分析任何铸造生产 过程中可能出现的问题，为铸造工程师提供新 的途径来研究铸造过程，使他们有机会看到型 腔内所发生的一切，从而进行新的设计。
可以分析缩孔缩松、裂纹、裹气、冲砂 、 冷隔、浇不足 、应力、变形 、模具寿命 、工 艺开发及可重复性 。
PROCAST 模拟分析能力
• 在传热分析方面，ProCAST 能够对热传导、 对流和辐射等三种传热方式进行求解，尤其是 引入最新"灰体净辐射法"模型，使ProCAST 擅长于解决精铸及单晶铸造问题。
• 在应力分析方面，通过采用弹塑性和粘塑性， 及独有的处理铸件/ 铸型热和机械接触界面的 方法，使其具有分析铸件应力、变形的能力。
procast操作教程
裂纹
• 铸造在凝固过程中容易产生热裂以至
在随后的冷却过程中产生裂纹。利用热应
力分析，ProCAST 可以模拟凝固和随后冷
却过程中产生的裂纹。在真正的生产之前，
这些模拟结果可以用来确定和检验为防止
缺陷产生而尝试进行的各种设计。
裹气
• 由于液体充填受阻而产生的气泡和氧 化夹杂物会影响铸件的机械性能。充型过 程中的紊流可能导致氧化夹杂物的产生, ProCAST能够清楚地指示紊流的存在。这 些缺陷的位置可以在计算机上显示和跟踪 出来。由于能够直接监视裹气的运行轨迹， 从而使设计浇注系统、合理安排气孔和溢 流孔变得轻而易举。
在铸造过程分析方面，ProCAST 提供了能 够考虑气体、过滤、高压、旋转等对铸件充型 的影响；能够模拟出气化模铸造、低压铸造、 压力铸造、离心铸造等几乎所有铸造工艺的充 型过程并能对注塑、压制腊模、压制粉末等的 充型过程进行模拟。 • 在传热分析方面，ProCAST 能够对热传导、 对流和辐射等三种传热方式进行求解，尤其是 引入最新"灰体净辐射法"模型，使ProCAST 擅长于解决精铸及单晶铸造问题。 • 在应力分析方面，通过采用弹塑性和粘塑性， 及独有的处理铸件/ 铸型热和机械接触界面的方 法，使其具有分析铸件应力、变形的能力。
identify属性显示
Undo（只能一次）
修改工具
选取 /不选取
–左键单选 –右键框选
选取键
选中所有未分配单 元边长的边
选取全部
清除全部
修改工具
显示指定面 只显示选中的 去掉指定面
显示选中的及其相邻的
追加指定面
修改工具
未划网格的面 自动网格处理 显示炉体表面
网格质量差的面
指定炉体表面
PROCAST使用方法
PROCAST使用方法ProCAST铸造模拟的基本流程为：Meshcast划分网格并检查——PreCAST设置边界条件和运行参数——DataCAST，ProCAST解算——ViewCAST处理、分析计算结果。
1 造型：造出零件和浇注系统，不用造出模壳。
UG型存成：*.xmt_txt 文件。
2 划分网格：打开Meshcast，新建时引入造型文件。
修改properties 中的单位，Advanced中的Tolernace value为0.01。
表面网格：Meshcast (*.sm)I-deas (*.unv)patran (*.out)实体网格：Meshcast (*.mesh)Procast (*d.dat)I-deas (*.ideas.mesh)Patran (*.patran.mesh)2.1 检查几何模型。
蓝边表示自由边或只被一个面所有；黄边表示被3个以上的面共有。
正确模型是：任何边都至少被两个面共有；任何面都必须由封闭的一组边围成；几何面必须封闭以形成几何体。
调入模型后先检查几何模型。
不合格的几何模型用修改工具更改。
几何模型合格后设置网格尺寸。
再生成网格，显示网格，修改网格。
2.2 网格尺寸设置选择要设置的边。
红色为选中。
可以对零件网格设小，浇注系统网格设大。
2.3生成网格显示网格检查网格网格信息进入体网格2.4当检查几何模型、、通过后可以进而体网格。
未生成的面、质量差的网格需修改。
2.5 edit Mesh页中check mesh和check intersections需检查合格，否则修改网格。
在shell页中选取不作型壳的表面，输入型壳厚度，生成型壳，再检查check mesh 和check intersections两项。
然后tel mesh页中点gengerate tel mesh生产体网格。
检查体网格质量Bad Elements、Neg Jac（可以有几个Bad Elements）。
Procast培训简要教程++很经典
