“去源法”，即选取电压表接在电路中的两个接点为分点，将电路分成两部分，将两点间含 有电源的部分电路“ 去掉” ， 分析电压表与哪部分电路（用电器）组成通路，电压表就是 测量哪部分电路（用电器）两端的电压。
16.2 串、并联电路中电压的规律
一、串联电路的电压规律
串联电路中各部分电路两端的电压之和等于电源两端的电压。表达式为 U=U1+U2。
被测电压不能超过电压表所 用量程的最大测量值
如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。选用量 程的方法与电流表相同，可用最大量程试触法来选择合适的量程
可直接连到电源的正、负极 上
电压表直接连到电源的正、负极上，测出的是电源电压，但要注意所用量程的最 大测量必须大于电源电压
注意：在测量电压时，选用的电压表量程的最大测量值应等于或稍大于被测电路两端的电压， 为提高读数的准确性，在被测电压不超过量程最大测量值的情况下，尽可能用小量程进行测量。在 不能估计被测电压的大小时，要用“ 试触法” 来选择量程。选用大量程将电压表接入电路， 开关轻轻闭合一下立即断开，同时观察指针的偏转情况。若示数大于 3V、小于 15V，应选用 0~15V 量程； 若示数小于 3V，为提高读数的准确性，应选用 0~3V 量程。
导线：传输电流 灯泡：利用电能的设备 -----用电器 开关：控制电流的通断
注意：电压是形成电流的原因，某段电路中有电流，该电路的两端就一定有电压；但电路的 两端有电压，电路中却不一定有电流。要在电路中得到持续的电流，必须满足两个条件：①有电源
②电路是通路。
2、电压的单位
（1）电压的符号及单位 物理学中通常用字母 U 表示电压，电压的单位是伏特，简称伏，符号是V。常用的单位还有 千伏（kV）、毫伏（mV），它们的换算关系是 1kV=103V，1mV=10-3V。
注意：①在连接电路时，一定要对照电路图，从电源的正极出发，依次经过开关、小灯泡， 最后回到电源的负极，电压表要最后并联到所测电路的两端。
②在连接电路过程中，开关一定要处于断开状态。每次连接完电路，一定要检查无误后，在 闭合开关。实验过程中，每次读数后，应及时断开开关。
③电压表要按使用规则连入电路，并按正确的读数方法进行读数。
（5）用电压表测量电压
实验过程：如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表的示数；再将电 压表接在电源两端，接通电路，读取电压表的示数。
实验现象：电压表两次的示数相同。
实验结论：在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
易误易混警示：
易误点：判断电压表测哪段电路两端的电压
②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：U=U1+U2+U3+...+Un。
③串联电池组两端的电压等于每节电池两端电压之和。
规律总结：探究串联电路电压的规律时，通常遇到的电路故障现象以及诊断方法如下：
（1）连接好电路并闭合开关后，发现仅有一盏灯亮。

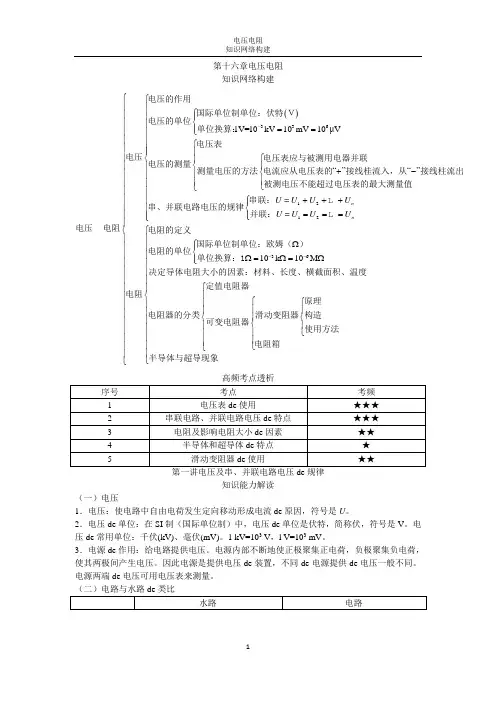

16 电压与电阻
16.1 电 压

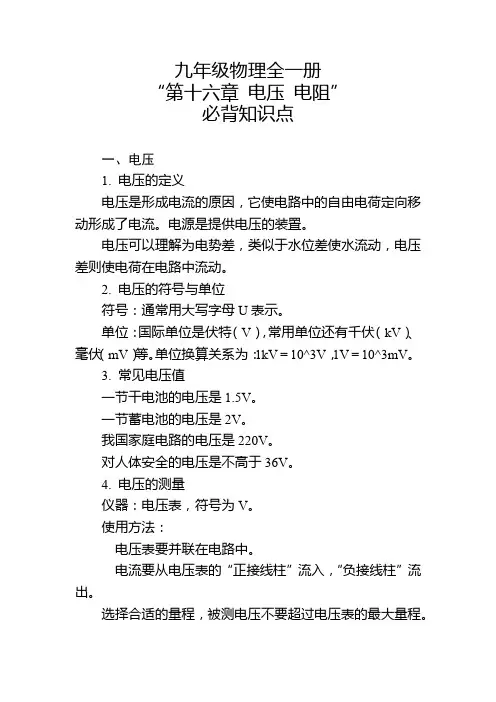

一、电压
1、电源和电压的作用
要让一段电路中产生电流，电路中必须有电源。电源的作用就是给用电器两端提供电压。
电源的作用是给用电器两端提供电压。
（1）用“水路”和“电路”来进行类比分析
水路
电路
组成
抽水机：保持一定水压
电源：保持一定电压
水管：传输水流 水轮机：利用水能的设备 阀门：控制水流的通断
当用“－”和“3”两个接线柱时，量程为 0~3V，每一个小格表示。0.1V；当用“－”和
“15”两个接线柱时，量程为 0~15V，每一小格表示 0.5V。 （3）电压表的使用方法
使用方法
原因
首先要调零，明确电压表的 量程和分度值
若不调零会造成测量不准确，如无法调到零位置，读数要记入这个差值；明确量 程和分度值的目的是便于快速并准确的读数
（4）电压表的读数
电压表的读数步骤为：①明确所选电压表的量程；②确定所使用量程的分度值；③由指针所 指的位置，读出电压表的示数。
方法技巧：电压表读数口诀：一看接线柱，明确其量程；二看最小格，确定分度值；三看指 针处，正视仔细读。
注意：指针指在同一位置时，选用 0~15V 量程的读数是选用 0~3V 量程读数的 5 倍。因此，若 其中一个量程的刻度模糊不清时，可根据另一个量程的刻度进行读数，然后根据两个量程之间的倍 数关系来计算被测电压值的大小。
拓展：试触法选择电压表量程可能会遇到的四种情况及解决方法：
①指针不偏转，则可能电路中有断路，也可能电压表的接线有断路，应逐一检查各接线柱， 排除故障。
②指针反向偏转，则“ ＋ ” “ － ” 接 线 柱接反了，应改接。 ③指针正向偏转超过最大刻度值，则选择的量程较小，应改接较大的量程。
④指针正向偏转很小的角度，则选择的量程较大，可以根据实际情况改接较小的量程。
电压表应该跟被测用电器并 联
若将电压表串联在电路中，电路就可以近似看成在电压表处形成断路，电路中的 电流几乎为零。此时，电压表将不能测出被测用电器两端的电压。
标有“＋”号的接线柱靠近 电源正极，标有“－”号的接 线柱靠近电源负极
电压表的“0”刻度线通常在表盘的左端，如果“＋”“－”接线柱接反了，会 使电压表指针反向偏转，造成指针碰弯等损坏电压表的事故。我们在检查接线柱 的接法是否正确时，可根据电流的流向分析。
④实验时改变小灯泡的规格或电源电压进行多次试验，以避免实验数据的特殊性，以便得出 具有普遍性的结论。换用不同规格的小灯泡时，各部分电路两端的电压会发生改变，但电源两端的 电压（总电压）是不变的。
拓展：①在串联电路中，电源两端电压也可称作串联电路的总电压，所以上述 结论也可以叙述为：串联电路的总电压等于各部分电路两端的电压之和；但串联电 路中各部分电路两端的电压不一定相等。
（2）需要我们记住的几种常见的电压值
一节干电池的电压
1.5V
手机电池的电压
3.7V
一节铅蓄电池的电压
2V
我国家庭电路的电压
220V
对人体安全的电压
不高于 36V
二、电压的测量
电压的高低用电压表测量，电压表在电路图中的符号是： 。
（1）电压表的构造：如图所示。
（2）电压表的量程：学生用的电压表有三个接线Fra Baidu bibliotek，两个量程。
