静电除尘器的工作原理
静电除尘器工作原理

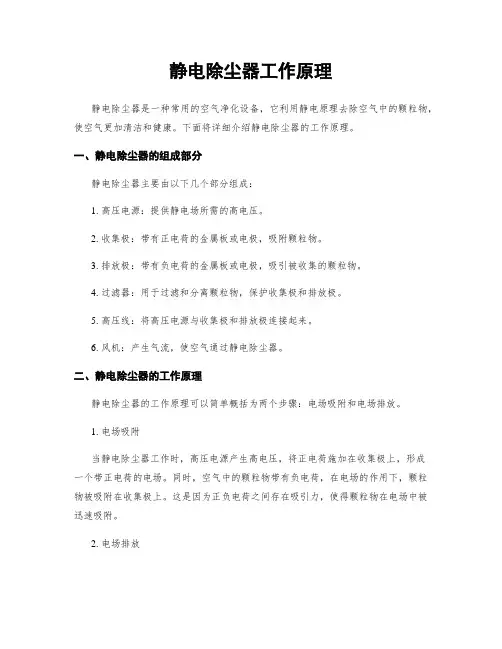

静电除尘器工作原理静电除尘器是一种常用的空气净化设备，它利用静电原理去除空气中的颗粒物，使空气更加清洁和健康。
下面将详细介绍静电除尘器的工作原理。
一、静电除尘器的组成部分静电除尘器主要由以下几个部分组成：1. 高压电源：提供静电场所需的高电压。
2. 收集极：带有正电荷的金属板或电极，吸附颗粒物。
3. 排放极：带有负电荷的金属板或电极，吸引被收集的颗粒物。
4. 过滤器：用于过滤和分离颗粒物，保护收集极和排放极。
5. 高压线：将高压电源与收集极和排放极连接起来。
6. 风机：产生气流，使空气通过静电除尘器。
二、静电除尘器的工作原理静电除尘器的工作原理可以简单概括为两个步骤：电场吸附和电场排放。
1. 电场吸附当静电除尘器工作时，高压电源产生高电压，将正电荷施加在收集极上，形成一个带正电荷的电场。
同时，空气中的颗粒物带有负电荷，在电场的作用下，颗粒物被吸附在收集极上。
这是因为正负电荷之间存在吸引力，使得颗粒物在电场中被迅速吸附。
2. 电场排放当收集极上的颗粒物积累到一定程度时，会影响静电除尘器的效果。
为了保持除尘器的正常工作，需要定期清洁收集极。
这时，高压电源会改变极性，将负电荷施加在收集极上，同时将正电荷施加在排放极上。
由于正负电荷之间存在排斥力，收集极上的颗粒物会被排放到排放极上，从而实现清洁效果。
三、静电除尘器的优势和应用静电除尘器具有以下几个优势：1. 高效除尘：静电除尘器能够高效去除空气中的颗粒物，净化空气质量。
2. 低能耗：相比传统过滤器，静电除尘器的能耗较低，节省能源。
3. 长寿命：静电除尘器的主要部件是金属，具有较长的使用寿命。
4. 易清洁：静电除尘器的收集极和排放极易于清洁和维护。
静电除尘器广泛应用于以下领域：1. 工业领域：静电除尘器可以去除工业生产过程中产生的颗粒物，保证工作环境的清洁和安全。
2. 家庭领域：静电除尘器可以净化家庭空气，去除细菌、病毒、尘螨等有害物质，改善室内空气质量。
静电除尘器工作原理
静电除尘器工作原理引言概述：静电除尘器是一种常用的空气净化设备，其工作原理是利用静电力将空气中的颗粒物捕捉并除去。
本文将详细介绍静电除尘器的工作原理和其五个主要部分。
一、带电电极系统1.1 高压直流电源：静电除尘器的带电电极系统需要一种高压直流电源，通常为数千伏的高电压。
这个高电压可以产生强大的静电场，用于吸引空气中的颗粒物。
1.2 电极板：电极板是静电除尘器的核心组成部分之一。
电极板通常由导电材料制成，如金属或导电塑料。
它们被安装在除尘器的内部，并与高压直流电源相连。
电极板的数量和排列方式会影响静电场的分布和效果。
1.3 高压电极线：高压电极线将高压直流电源与电极板连接起来。
它们需要具备良好的绝缘性能，以防止电流泄漏和电击危险。
二、收集器2.1 集尘板：集尘板是静电除尘器的另一个重要组成部分。
它通常位于电极板的后方，用于收集被静电力吸引的颗粒物。
集尘板可以是金属网格、金属板或玻璃纤维过滤布等材料制成。
2.2 清灰装置：静电除尘器需要定期清理集尘板上的颗粒物，以保证其正常运行。
清灰装置可以是机械式的，如刮板或振动装置，也可以是气流清灰装置，通过压缩空气或脉冲气流清除集尘板上的颗粒物。
2.3 集尘仓：集尘仓是用于收集被清灰装置清除的颗粒物的容器。
它需要具备密封性能，以防止颗粒物再次进入空气中。
三、气流系统3.1 进气口：进气口是静电除尘器的入口，用于引导空气进入设备。
进气口通常设置在静电除尘器的底部或侧面，以便更好地捕捉悬浮颗粒物。
3.2 出气口：出气口是静电除尘器的出口，用于排放经过除尘处理的空气。
出气口通常位于静电除尘器的顶部或侧面，并需要具备良好的密封性能，以防止颗粒物再次进入空气中。
3.3 风机：静电除尘器通常需要配备一个风机，用于产生气流并推动空气通过除尘器。
风机需要具备足够的风量和风压，以确保除尘器的正常运行。
四、监测与控制系统4.1 高压电源控制器：高压电源控制器用于控制高压直流电源的开关和电压调节，以确保静电场的稳定性和安全性。
静电除尘器工作原理

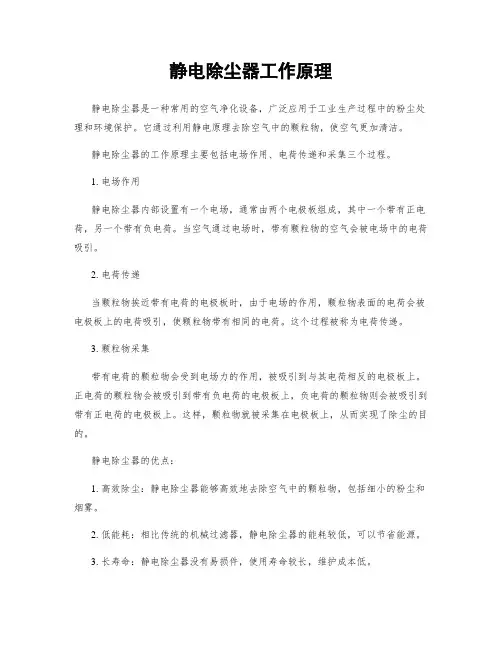

静电除尘器工作原理静电除尘器是一种常用的空气净化设备，广泛应用于工业生产过程中的粉尘处理和环境保护。
它通过利用静电原理去除空气中的颗粒物，使空气更加清洁。
静电除尘器的工作原理主要包括电场作用、电荷传递和采集三个过程。
1. 电场作用静电除尘器内部设置有一个电场，通常由两个电极板组成，其中一个带有正电荷，另一个带有负电荷。
当空气通过电场时，带有颗粒物的空气会被电场中的电荷吸引。
2. 电荷传递当颗粒物挨近带有电荷的电极板时，由于电场的作用，颗粒物表面的电荷会被电极板上的电荷吸引，使颗粒物带有相同的电荷。
这个过程被称为电荷传递。
3. 颗粒物采集带有电荷的颗粒物会受到电场力的作用，被吸引到与其电荷相反的电极板上。
正电荷的颗粒物会被吸引到带有负电荷的电极板上，负电荷的颗粒物则会被吸引到带有正电荷的电极板上。
这样，颗粒物就被采集在电极板上，从而实现了除尘的目的。
静电除尘器的优点：1. 高效除尘：静电除尘器能够高效地去除空气中的颗粒物，包括细小的粉尘和烟雾。
2. 低能耗：相比传统的机械过滤器，静电除尘器的能耗较低，可以节省能源。
3. 长寿命：静电除尘器没有易损件，使用寿命较长，维护成本低。
4. 适合范围广：静电除尘器适合于各种工业场所，包括钢铁厂、化工厂、电力厂等。
静电除尘器的应用场景：1. 工业生产过程中的粉尘处理：在金属加工、化工生产、煤矿开采等行业，会产生大量的粉尘。
静电除尘器可以有效去除这些粉尘，改善工作环境。
2. 环境保护：静电除尘器可用于处理烟气中的颗粒物，如烟囱排放的烟尘、汽车尾气中的颗粒物等。
通过净化空气，减少对环境的污染。
3. 实验室和医疗设施：静电除尘器可以用于净化实验室和医疗设施中的空气，保证工作环境的洁净。
需要注意的是，静电除尘器虽然能够有效去除颗粒物，但对于气溶胶和有毒气体的去除效果较差。
在实际使用中，应根据具体情况选择合适的净化设备。
总结：静电除尘器利用电场作用、电荷传递和采集三个过程，去除空气中的颗粒物。
静电除尘器工作原理

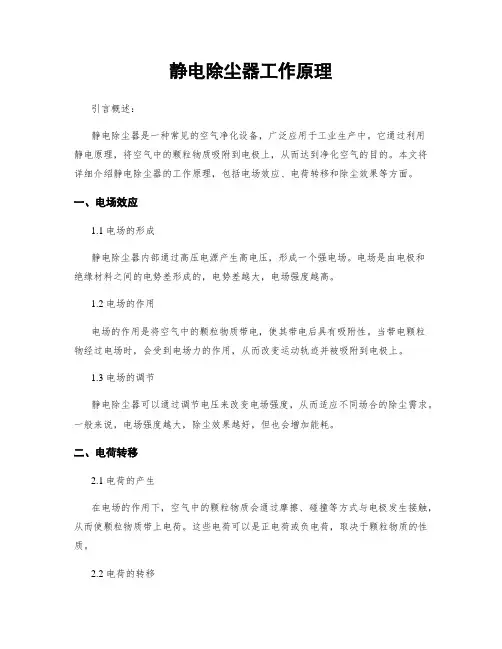

静电除尘器工作原理引言概述：静电除尘器是一种常见的空气净化设备，广泛应用于工业生产中。
它通过利用静电原理，将空气中的颗粒物质吸附到电极上，从而达到净化空气的目的。
本文将详细介绍静电除尘器的工作原理，包括电场效应、电荷转移和除尘效果等方面。
一、电场效应1.1 电场的形成静电除尘器内部通过高压电源产生高电压，形成一个强电场。
电场是由电极和绝缘材料之间的电势差形成的，电势差越大，电场强度越高。
1.2 电场的作用电场的作用是将空气中的颗粒物质带电，使其带电后具有吸附性。
当带电颗粒物经过电场时，会受到电场力的作用，从而改变运动轨迹并被吸附到电极上。
1.3 电场的调节静电除尘器可以通过调节电压来改变电场强度，从而适应不同场合的除尘需求。
一般来说，电场强度越大，除尘效果越好，但也会增加能耗。
二、电荷转移2.1 电荷的产生在电场的作用下，空气中的颗粒物质会通过摩擦、碰撞等方式与电极发生接触，从而使颗粒物质带上电荷。
这些电荷可以是正电荷或负电荷，取决于颗粒物质的性质。
2.2 电荷的转移带电颗粒物质在电场的作用下，会受到电场力的作用而改变运动轨迹。
当颗粒物质靠近电极时，由于电场力的作用，电荷会转移到电极上，从而使颗粒物质被吸附。
2.3 电荷的收集电极上积聚的颗粒物质会不断增多，形成颗粒物层。
当颗粒物层过厚时，会影响除尘器的工作效果，需要定期清理或更换电极。
三、除尘效果3.1 颗粒物质的捕集静电除尘器通过电场效应和电荷转移的作用，能够有效捕集空气中的颗粒物质，包括粉尘、烟雾、细菌等。
捕集效率通常可以达到90%以上。
3.2 高效净化空气静电除尘器可以去除空气中的细小颗粒物质，使空气更加清洁。
这对于一些对空气质量要求较高的场所，如医院、实验室等，具有重要意义。
3.3 节能环保相比传统的过滤除尘器，静电除尘器不需要频繁更换滤芯，减少了资源消耗和废弃物产生。
同时，它的能耗也相对较低，具有较好的节能环保效果。
四、注意事项4.1 安全使用静电除尘器工作时会产生高电压，需要注意安全使用。
静电除尘器的工作原理及安装步骤

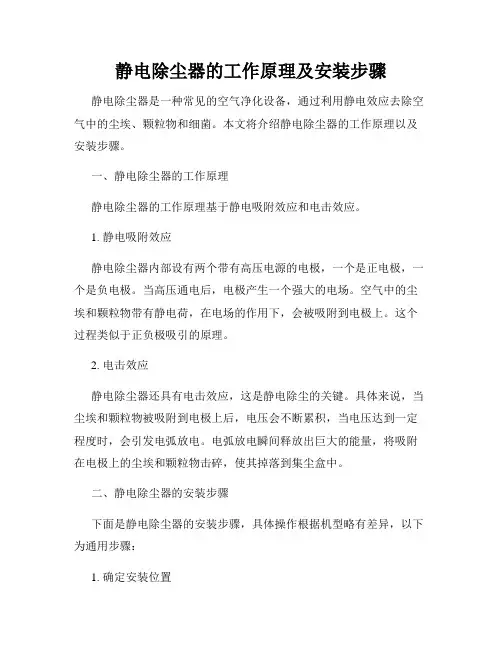

静电除尘器的工作原理及安装步骤静电除尘器是一种常见的空气净化设备，通过利用静电效应去除空气中的尘埃、颗粒物和细菌。
本文将介绍静电除尘器的工作原理以及安装步骤。
一、静电除尘器的工作原理静电除尘器的工作原理基于静电吸附效应和电击效应。
1. 静电吸附效应静电除尘器内部设有两个带有高压电源的电极，一个是正电极，一个是负电极。
当高压通电后，电极产生一个强大的电场。
空气中的尘埃和颗粒物带有静电荷，在电场的作用下，会被吸附到电极上。
这个过程类似于正负极吸引的原理。
2. 电击效应静电除尘器还具有电击效应，这是静电除尘的关键。
具体来说，当尘埃和颗粒物被吸附到电极上后，电压会不断累积，当电压达到一定程度时，会引发电弧放电。
电弧放电瞬间释放出巨大的能量，将吸附在电极上的尘埃和颗粒物击碎，使其掉落到集尘盒中。
二、静电除尘器的安装步骤下面是静电除尘器的安装步骤，具体操作根据机型略有差异，以下为通用步骤：1. 确定安装位置首先需要确定静电除尘器的安装位置。
为了确保静电除尘器的正常运行，应选择通风良好、干燥无潮湿的地方，并保证周围没有易燃、易爆物品。
2. 连接电源接下来，将静电除尘器与电源连接。
根据设备要求，将静电除尘器的电源线插头与电源插座相匹配，并确保插头牢固连接。
3. 安装集尘盒安装集尘盒是静电除尘器安装的重要一环。
一般情况下，集尘盒位于设备底部，它用于收集除尘过程中掉落的尘埃和颗粒物。
将集尘盒嵌入静电除尘器底座的相应位置，并确保安装牢固。
4. 清洁和更换滤网定期清洁和更换滤网对于静电除尘器的正常运行至关重要。
根据使用情况，可将滤网取出清洗或更换新的滤网，以保持除尘器的高效工作状态。
5. 定期维护最后，定期进行静电除尘器的维护工作，包括清洁除尘器各部件、检查电源线是否损坏、确保电极正常运行等。
这样可以延长静电除尘器的使用寿命，并保持其高效净化空气的能力。
总结：静电除尘器通过静电吸附效应和电击效应对空气中的尘埃、颗粒物和细菌进行清理。
静电除尘器工作原理
静电除尘器工作原理静电除尘器是一种常见的空气净化设备，它通过利用静电原理去除空气中的颗粒物，使空气更加清洁和健康。
下面将详细介绍静电除尘器的工作原理。
1. 静电原理静电是指物体带有正电荷或负电荷的现象。
当两种不同材料之间发生摩擦时，会产生静电，其中一种材料会失去电子而带有正电荷，另一种材料则会获得电子而带有负电荷。
静电力是由带电粒子之间的相互作用引起的，正电荷和负电荷之间会产生吸引力，而同种电荷之间会产生排斥力。
2. 静电除尘器的组成静电除尘器通常由以下几个部分组成：- 电源：提供高压电源，产生静电场。
- 收集极：带有正电荷的极板，吸引带有负电荷的颗粒物。
- 集尘板：带有负电荷的极板，吸引带有正电荷的颗粒物。
- 高压电极：带有高电压的电极，产生静电场。
- 风机：产生气流，将空气中的颗粒物吸入静电除尘器。
3. 静电除尘器的工作过程静电除尘器的工作过程可以分为三个阶段：电离、迁移和收集。
- 电离阶段：当空气中的颗粒物通过风机被吸入静电除尘器时，经过预过滤器初步过滤后，进入电离区域。
在这个区域内，高压电极产生高强度的静电场，使空气中的颗粒物电离，即带有正电荷或负电荷。
- 迁移阶段：带有正电荷的颗粒物受到正极板的吸引，沿着电场方向迁移。
同样，带有负电荷的颗粒物受到负极板的吸引，也沿着电场方向迁移。
在这个过程中，颗粒物与气流发生碰撞，使其速度减慢，从而更容易被收集。
- 收集阶段：在收集极和集尘板的作用下，带有正电荷和负电荷的颗粒物被吸附在极板上。
正极板上吸附的是带有负电荷的颗粒物，负极板上吸附的是带有正电荷的颗粒物。
这样，空气中的颗粒物就被有效地去除了。
4. 静电除尘器的优势和应用领域静电除尘器具有以下优势：- 高效除尘：静电除尘器能够去除空气中直径小于1微米的颗粒物，对细小的粉尘、烟雾等有很好的去除效果。
- 低能耗：相比传统的过滤器，静电除尘器能够在较低的风速下实现高效除尘，节省能源。
- 长寿命：静电除尘器没有滤芯等易损件，使用寿命较长，维护成本低。
静电除尘器工作原理
静电除尘器工作原理引言概述：静电除尘器是一种常用的空气净化设备，通过静电作用去除空气中的尘埃和颗粒物。
它采用电场力将颗粒物吸附在带电极板上，从而实现空气净化的目的。
下面将详细介绍静电除尘器的工作原理。
一、电场引力吸附1.1 电场形成：静电除尘器内部设置了正负两极的电极板，当电极通电后，形成一个电场。
1.2 颗粒物吸附：空气中的颗粒物带有电荷，受到电场的作用会被吸附在带电极板上。
1.3 电场强度调节：通过调节电场的强度和方向，可以控制颗粒物的吸附效果。
二、带电粒子收集2.1 带电粒子产生：在静电除尘器内部，空气中的颗粒物会被带电，形成带电粒子。
2.2 带电粒子移动：带电粒子在电场的作用下会向电极板方向移动。
2.3 电极板收集：带电粒子最终会被电极板吸附，并沉积在电极板上。
三、电场清洗3.1 滤网清洗：随着时间的推移，电极板上会积累大量的颗粒物，需要定期清洗。
3.2 电场反转：为了清洁电极板上的颗粒物，可以通过反转电场的方式将颗粒物抖落下来。
3.3 自动清洗：一些静电除尘器具有自动清洗功能，可以定期清洗电极板，保持除尘效果。
四、除尘效果监测4.1 颗粒物监测：静电除尘器通常配备有颗粒物监测仪器，可以实时监测空气中的颗粒物浓度。
4.2 效果评估：通过监测数据可以评估静电除尘器的除尘效果，及时调整工作参数。
4.3 预警功能：一些高级静电除尘器还具有预警功能，当除尘效果不佳时会发出警报提示。
五、应用领域5.1 工业除尘：静电除尘器广泛应用于工业生产中，可以有效去除生产过程中产生的粉尘和颗粒物。
5.2 空气净化：静电除尘器也被用于室内空气净化，可以净化空气中的细菌、病毒和有害气体。
5.3 环境保护：静电除尘器在环境保护方面发挥重要作用，可以减少空气污染，保护环境和人类健康。
总结：静电除尘器通过电场引力吸附、带电粒子收集、电场清洗、除尘效果监测和应用领域等多个方面的工作原理，实现了对空气中颗粒物的有效去除。
它在工业生产、空气净化和环境保护等领域都具有重要意义，为改善空气质量和保护环境做出了积极贡献。
静电除尘器的工作原理
静电除尘器的工作原理
静电除尘器借助静电作用原理来清除空气中的尘埃和污染物。
其工作原理主要分为以下几个步骤：
1. 电离：静电除尘器内部设有一个称为电离器的装置。
电离器通过电源提供高电压，将空气中的分子离子化，即将其加电荷，使其带有正电荷或负电荷。
2. 收集：静电除尘器还设有一个称为收集板的部件。
收集板带有与电离器相反电荷的电极，例如电离器正电荷时，收集板带有负电荷。
这样，当离子化的分子进入静电除尘器时，它们会被电场吸引到对应电荷电极上集中。
3. 离子迁移：在电离过程中，带有正电荷的离子会被电场推向带负电荷的收集板，而带有负电荷的离子会被电场推向带正电荷的收集板。
这种电场力的作用使得离子沿着电场线迁移并集中在收集板上。
4. 分离：当离子被集中在收集板上后，它们会与收集板表面的分子结合，形成粘附而不能再悬浮在空气中的尘埃颗粒。
这样，除尘器通过静电作用将尘埃颗粒从空气中分离出来。
5. 清洁：随着时间的推移，尘埃颗粒会不断积累在收集板上。
为了保持除尘器的有效工作，需要定期对收集板进行清洁。
可以通过清洗或刷掉粘附在收集板上的尘埃颗粒，以恢复其清洁状态。
通过以上步骤，静电除尘器可以有效地清除空气中的尘埃和污染物，提供更清洁的室内空气质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电除尘器的工作原理
佛冈一中冯高强
教学目的
1、知道一些静电现象，并能解释这些现象的成因
2、知道静电除尘器的工作原理
3、知道静电除尘器的应用
教学重点
1、静电除尘器的工作原理
2、知道静电除尘器的应用对环境保护的作用
教学难点
静电除尘器的工作原理
学法指导
探究、讲授、讨论、练习
教学手段
多媒体教学（本教案须配合同名课件使用）
教学过程设计
一、静电除尘器的工作原理
1．气体电离和电晕放电
由于辐射摩擦等原因，空气中含有少量的自由离子，单靠这些自由离子是不可能使含尘空气中的尘粒充分荷电的。
因此，要利用静电使粉尘分离须具备两个基本条件，一是存在使粉尘荷电的电场；二是存在使荷电粉尘颗粒分离的电场。
一般的静电除尘器采用荷电电场和分离电场合一的方法，如图5-7-1所示的高压电场，放电极接高压直流电源的负极，集尘极接地为正极，集尘极可以采用平板，也可以采用圆管。
图5-7-1静电除尘器的工作原理
在电场作用下，空气中的自由离子要向两极移动，电压愈高、电场强度愈高，离子的运动速度愈快。
由于离子的运动，极间形成了电流。
开始时，空气中的自由离子少，电流较少。
电压升高到一定数值后，放电极附近的离子获得了较高的能量和速度，它们撞击空气中的中性原子时，中性原子会分解成正、负离子，这种现象称为空气电离。
空气电离后，由于联锁反应，在极间运动的离子数大大增加，表现为极间的电流（称之为电晕电流）急剧增加，空气成了导体。
放电极周围的空气全部电离后，在放电极周围可以看见一圈淡蓝色的光环，这个光环称为电晕。
因此，这个放电的导线被称为电晕极。
在离电晕极较远的地方，电场强度小，离子的运动速度也较小，那里的空气还没有被电离。
如果进一步提高电压，空气电离（电晕）的范围逐渐扩大，最后极间空气全部电离，这种现象称为电场击穿。
电场击穿时，发生火花放电，电话短路，电除尘器停止工作。
为了保证电除尘器的正常运动，电晕的范围不宜过大，一般应局限于电晕极附近。
如果电场内各点的电场强度是不相等的，这个电场称为不均匀电场。
电场内各点的电场强度都是相等的电场称为均匀电场。
例如，用两块平板组成的电场就是均匀电场，在均匀电场内，只要某一点的空气被电离，极间空气便会部电离，电除尘器发生击穿。
因此电除尘器内必须设置非均匀电场。
2．尘粒的荷电
电除尘器的电晕范围（也称电晕区）通常局限于电晕线周围几毫米处，电晕区以外的空间称之为电晕外区。
电晕区内的空气电离后，正离子很快向负（电晕）极移动，只有负离子才会进入电晕外区，向阳极移动。
含尘空气通过电除尘器时，由于电晕区的范围很小，只有
少量的尘粒在电晕区通过，获得正电荷，沉积在电晕极上。
大多数尘粒在电晕外区通过，获得负电荷，最后沉积在阳极板上，这就是阳极板称为集尘极的原因。
尘粒荷电是电除尘过程的第一步。
在电除器内存在两种不同的荷电机理。
一种是离子在静电力作用下做定向运动，与尘粒碰撞（点击观看flash模拟动画—碰撞作用荷电），使其荷电，称为电场荷电。
另一种是离子的扩散现象导致尘粒荷电，称为扩散荷电。
对dc>0.5μm的尘粒，以电场荷电为主；对dc<0.2μm的尘粒，则以扩散荷电为主；dc介于0.2~0.5μ的尘粒则两者兼而有之。
在工业电除尘器中，通常以电场荷电为主。
在电场荷电时，通过离子与尘粒的碰撞使其荷电，随尘粒上电荷的增加，在尘粒周围形成一个与外加电场相反的电场，其场强越来越强，最后导致离子无法到达尘粒表面。
此时，尘粒上的电荷已达到饱和。
在饱和状态下尘粒的荷电量按下式计算：
C （5-7-2）
式中ε0——真空介电常数，ε0=8.85×10-12C/N·m2；
d c——粒径，m；
E f——放电极周围的电场强度，V/m；
εp——尘粒的相对介电常数。
εP与粉尘的导电性能有关。
对导电材料εP=∞；绝缘材料εP=1；金属氧化物εP=12~18；石英εP=4.0。
从上式可以看出，影响尘粒荷电的主要因素是尘粒直径d c、相对介电数εP和电场强度。
二、静电除尘器的主要结构部件与装置
图5-7-4为静电除尘器结构图。
在工业电除尘器中，最广泛采用的是卧式的板式电除尘器，见图5-7-5。
它是由本体和供电原源两部分组成。
本体包括除尘器壳体、灰斗、放电极、集尘极、气流分布装置、振打清灰装置、绝缘子及保温箱等等。
下面介绍除尘器的主要部件。
图5-7-4静电除尘器结构图
图5-7-5板式静电除尘器组成结构图
1．集尘极
（1）对集尘极板的基本要求
对集尘极板的基本要求是：
①板面场强分布和板面电流分布要尽可能均匀；
②防止二次场尘的性能好。
在气流速度较高或振打清灰时产生的二次场尘少；
③振打性能好。
在较小的振打力作用下，在板面各点能获得足够的振打加速度，且分布较均匀；
④机械强度好（主要是刚度）、耐高温和耐腐蚀。
具有足够的刚度才能保证极板间距及极板与极线的间距的准确性；
⑤容纳粉尘量大，消耗钢材少，加工及安装精度高。
（2）集尘极板的结构形式
极板用厚度为1.2~2.0mm的钢板在专用轧机上轧制而成，为了增大容纳粉尘量大，通常将集尘极做成各种断面形状。
，常用的断面形状如图5-7-6所示。
图5-7-6 集尘极板的结构形式
极板高度一般为2~15m。
每个电场的有效电场长度一般为3~4.5m，由多块极板拼装而成。
常规电除尘器的集尘极板的间距通常采用300mm。
国内、外研究结果表明，加大极板间间距，增大了绝缘距离，可以抑止电场火花放电；同时可以提高电除法器的工作电压，增大粉尘的驱进速度；另外还可使电极板面积也会相应减小。
由于这种除尘器的工作电压比常规的高，故称为宽间距超高压电除尘器。
宽间距电除尘器的极板间距一般为400~600mm。
根据目前的试验研究，采用400mm为好，其工作电压为120~80kV。
这种除尘器目前已在电站、水泥等行业应用。
2．静电除尘器的应用
图5-7-17 静电除尘器的应用
图5-7-18 铁厂动力车间应用的静电除尘器
图5-7-19静电除尘器收尘系统。
