220kv变电站(变电所)课程设计

220kv变电站(变电所)课程设计

课程设计报告( 2006-- 2007 年度第 2学期)名称:发电厂变电站课程设计发电厂变电站课程设计 题目:220kv变电所设计院系:电气与电子工程学院班级:电气0403班学号:3118040317学生姓名:刘志学指导教师:李岩松设计周数: 22周成绩:日期:2007年7月日发电厂变电站课程设计任务书班级:电气0403班姓名: 刘志学一、课程设计的目的发电厂变电站课程设计是“电气工程及其自动化专业”重要的实践环节之一。

结合“发电厂电气部分”的授课内容,通过课程设计使学生进一步掌握发电厂或变电所电气主接线的设计方法。

二、课程设计内容1、选择主变压器。

2、拟定主接线方案,并进行技术和经济性比较。

3、短路计算。

4、选择电气设备。

5、绘制电气主接线图。

三、课程设计要求1、每人一题,根据自己的原始资料独立完成,撰写课程设计报告。

2、报告用A4纸,格式要求规范,即 封面+任务书+摘要+目录+正文(分章节来写)+总结+参考资料+计算书。

正文应包括设计的论证分析及全部结果,并尽可能用图表说明问题。

计算书是正文的附录,它给出设计中的全部计算过程。

可参考下面内容要求写正文和计算书。

(1)主变选择主变选择的原则和结果(包括变压器的台数、容量、型号、参数),写入正文。

主变容量选择的计算过程,写入计算书。

(2)主接线设计(写入正文)原始资料分析,拟定2~3个主接线方案,进行技术和经济比较,选择电气主接线方案。

(3)短路电流计算短路计算条件的确定原则和计算结果,写入正文。

短路计算的过程,写入计算书。

(4)选择电气设备各电器设备的选择和校验步骤,最后确定的设备型号,列表显示主要参数的铭牌值和计算值,写入正文。

各电器设备选择和校验的计算过程写入计算书。

(5)绘制主接线图 1张(2#图纸)。

四、验收方式以答辩的形式进行验收。

答辩时每人交一本“发电厂变电站课程设计报告”和主接线图一张,并回答相关问题。

五、参考资料(1)《发电厂电气部分》教材(2)《发电厂电气部分课程设计参考资料》,天津大学黄纯华主编(3)《电力工程电气设计手册》,西北电力设计院编摘要:本设计通过对变电所的设计是我们了解了发电厂变电站设计的基本流程,熟悉了发电厂变电站电气设计的基本方法,巩固了在发电厂电气部分所学的相关知识。

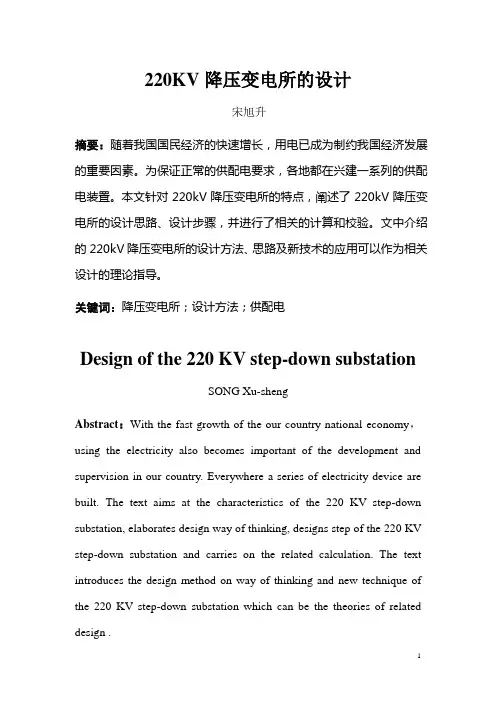

220KV降压变电所的设计(电气课程设计)

220KV降压变电所的设计(电气课程设计)

220KV降压变电所的设计宋旭升摘要:随着我国国民经济的快速增长,用电已成为制约我国经济发展的重要因素。

为保证正常的供配电要求,各地都在兴建一系列的供配电装置。

本文针对220kV降压变电所的特点,阐述了220kV降压变电所的设计思路、设计步骤,并进行了相关的计算和校验。

文中介绍的220kV降压变电所的设计方法、思路及新技术的应用可以作为相关设计的理论指导。

关键词:降压变电所;设计方法;供配电Design of the 220 KV step-down substationSONG Xu-shengAbstract:With the fast growth of the our country national economy,using the electricity also becomes important of the development and supervision in our country. Everywhere a series of electricity device are built. The text aims at the characteristics of the 220 KV step-down substation, elaborates design way of thinking, designs step of the 220 KV step-down substation and carries on the related calculation. The text introduces the design method on way of thinking and new technique of the 220 KV step-down substation which can be the theories of related design .Key words:step-down substation ; method of design ;supply and distribution electricity前言近十年来,随着我国国民经济的快速增长,用电也成为制约我国经济发展的重要因素,各地都在兴建一系列的用配电装置。

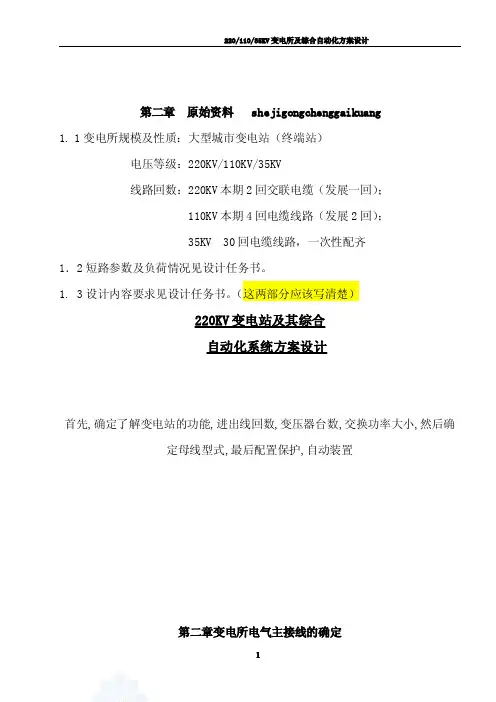

220KV 110KV 35KV 变电站 系统设计 (电气专业可做课程设计)

220KV 110KV 35KV  变电站 系统设计    (电气专业可做课程设计)
3
220/110/35KV 变电所及综合自动化方案设计
不间断供电,两段母线同时故障的机率极小,可以不予考虑。 2.2.2 方案Ⅱ:(见图 2-2) 分析:考虑 220KV 本期只有两条进线及本所只有两台主变压器,所以方案Ⅱ在 220KV 高压侧采用“单母线分段接线”, 采用“单母线分段接线”虽然使用断路
供电可靠性是所用电的首要保证,在本供电系统中所用电应为 0 级用户。 结合其供电电压及其容量,可将一台所用变压器引接于 35KVⅠ段母线上,另一 台所用变压器引接于 35KVⅡ段母线上。两所用电源采用明备用方式,并且装设 备用电源自动投入装置来保证其可靠性。
9
220/110/35KV 变电所及综合自动化方案设计
2.1.4 调压方式:根据地区及负荷的要求,变压器选择有载调压方式。
根据以上原则,查阅有关资料,选择的主变压器技术数据如下:
型号 容量 容量比 额定电压
联结组标号
高压 中压 低压
SFPSZ7 -120000 / 220 120 MVA
120/120/120 220±8×1.25%
121 38.5 YN,yn0,d11
2
损耗 空载电流
阻抗电压
220/110/35KV 变电所及综合自动化方案设计
空载
144 KW
负载
480 KW
0.9 %
高-中
14 %
高-低
24 %
中-低
9%
2.2 电气主接线方案的拟定
2.2.1 方案Ⅰ:(见图 2-1)
图 2-1 分析:因本 220KV 变电所不仅供本地区的负荷,还降压到 110KV 向另一终端变 电所转供大量的负荷,所以方案Ⅰ在 220KV 高压侧采用“双母线带旁路接线”, 它具有供电可靠、检修方便、调度灵活及便于扩建等优点。110KV 侧采用“双母 线接线”。35KV 侧采用“单母线分段带旁路接线”,便于分段检修母线及各出线 断路器。当一段母线发生故障时,自动装置将分段断路器跳开,保证正常母线

220KV变电站课程设计

220KV变电站课程设计

摘要变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用,拟在某区域新建一座220KV变电站。

本设计书主要介绍了220kv区域变电站电气一次部分的设计内容和设计方法。

设计的内容有220kv区域变电站的电气主接线选择,主变压器,站用变压器的选择,母线,断路器和隔离刀闸的选择,互感器的配置,220kv,110kv,10kv线路的选择和短路电流的计算。

设计中还对主要高压电气设备进行了选择与计算,如断路器,隔离开关,电压互感器,电流互感器等,此外还进行了防雷保护的设计,电气总平面布置及配电装置的选择,继电保护的设备等,提高了整个变电站的安全性。

关键词:变电站;主接线;变压器AbstractSubstation is an important part of the power system, which directly affects the entire power system security and economic operation of power plants and the user is to contact the middle part, plays the role of transformation and distribution of electric energy,intends to build a 220 kv substation of a regional.The design of the book introduces the regional 220kv electrical substation design a part of the content and design. The design of the contents of the electrical substation 220kv main regional cable choice, the main transformer, the transformer used in the choice of bus, circuit breakers and isolation switch option,the configuration of transformer,220kv,110kv,10kv line choice and short-circuit current calculations.The design of the main high pressure also had a choice of electrical equipment and computing, such as circuit breakers,isolating switches,voltage transformers,current transformers and so on.In addition,a lighting protection design and computing,general layout of electrical the choice of power distribution unit and the protection equipments and so on.,increased the safety of the entire substation.Keywords:substation; main connection; transformer目录1 引言 (1)1.1选题的目的和意义 (1)1.2国内外研究现状 (1)1.3本设计的主要研究内容................................ - 2 -2 电气主接线的方案设计..................................... -3 -2.1电气主接线概述...................................... - 3 -2.2电气主接线的方案选择................................ - 4 -2.2.1 主接线方式介绍................................ - 4 -2.2.2主接线的方案选择 .............................. - 4 -3 主变压器的选择........................................... - 8 -3.1 主变压器的选择原则 ................................. - 8 -3.1.1 主变压器台数的选择............................ - 8 -3.1.2 主变压器容量的选择............................ - 8 -3.1.3 主变压器型式的选择............................ - 9 -3.1.4 绕组数量和连接形式的选择...................... - 9 -3.2 主变压器选择结果 .................................. - 10 -4 220KV变电站电气部分短路计算 ............................ - 11 -4.1 概述 .............................................. - 11 -4.2 变压器的各绕组电抗标幺值计算 ...................... - 11 -4.3 10KV侧短路计算.................................... - 12 -4.4 220KV侧短路计算.................................. - 15 -4.5 110KV侧短路计算................................... - 17 -5 导体和电气设备的选择.................................... - 19 -5.1 断路器和隔离开关的选择 ............................ - 20 -5.1.1 220KV出线、主变侧的选择 ..................... - 21 -5.1.2 110KV出线、主变侧的选择 ..................... - 25 -5.1.3 10KV限流电抗器、断路器、隔离开关的选择 ...... - 28 -5.2 电流互感器的选择 .................................. - 33 -5.2.1 220KV侧电流互感器的选择 ..................... - 34 -5.2.2 110KV侧的电流互感器的选择 ................... - 35 -5.2.3 10KV侧电流互感器的选择 ...................... - 36 -5.3 电压互感器的选择 .................................. - 38 -5.3.1 220KV侧母线电压互感器的选择 ................. - 39 -5.3.2 110KV侧母线电压互感器的选择 ................. - 39 -5.3.3 10KV母线电压互感器的选择 .................... - 39 -5.4 导体的选择与校验 .................................. - 40 -5.4.1 220KV母线的选择 ............................. - 40 -5.4.2 110KV母线的选择 ............................. - 41 -5.4.3 10KV母线的选择 .............................. - 42 -5.4.4 变压器220KV侧引接线的选择与校验............. - 43 -5.4.5 变压器110KV侧引接线的选择与校验............. - 45 -5.4.6 变压器10KV侧引接线的选择与校验.............. - 46 -6 站用电设计.............................................. - 48 -6.1站用变压器选择..................................... - 48 -6.2 站用电接线图 ...................................... - 48 - 总结...................................................... - 50 -致谢...................................................... - 51 -参考文献.................................................. - 52 -附录...................................................... - 53 -1 引言1.1选题的目的和意义变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用。

220kv变电站设计_课程设计[1]

220kv变电站设计_课程设计[1]

第一章220KV 变电站电气主接线设计第1.1节原始资料1.1.1变电所规模及其性质:电压等级220/110/35 kv线路回数220kv 本期2回交联电缆(发展1回)110kv 本期4回电缆回路(发展2回)35kv 30回电缆线路,一次配置齐全本站为大型城市变电站2.归算到220kv侧系统参数(SB=100MVA,UB=230KV)近期最大运行方式:正序阻抗X1=0.1334;零序阻抗X0=0.1693近期最大运行方式:正序阻抗X1=0.1445;零序阻抗X0=0.2319远期最大运行方式:正序阻抗X1=0.1139;零序阻抗X0=0.14883.110kv侧负荷情况:本期4回电缆线路最大负荷是160MW 最小负荷是130MW远期6回电缆线路最大负荷是280MW 最小负荷是230MW4.35kv侧负荷情况:(30回电缆线路)远期最大负荷是240MW 最小负荷是180MW近期最大负荷是170MW 最小负荷是100MW5.环境条件:当地年最低温度-24℃,最高温度+35℃,最热月平均最高温度+25℃,海拔高度200m,气象条件一般,非地震多发区,最大负荷利用小时数6500小时。

第1.2节主接线设计本变电站为大型城市终端站。

220VKV为电源侧,110kv侧和35kv侧为负荷侧。

220kv和110kv采用SF6断路器。

220kv 采取双母接线,不加旁路。

110kv 采取双母接线,不加旁路。

35kv 出线30回,采用双母分段。

低压侧采用分列运行,以限制短路电流。

第1.3节电气主接线图第二章主变压器选择和负荷率计算第2.1节原始资料1.110kv侧负荷情况:本期4回电缆线路最大负荷是 160MW 最小负荷是130MW远期6回电缆线路最大负荷是280MW 最小负荷是 230MW 2.35kv侧负荷情况:(30回电缆线路)远期最大负荷是240MW 最小负荷是 180MW近期最大负荷是170MW 最小负荷是 100MW3.由本期负荷确定主变压器容量。

变电站课程设计220

变电站课程设计220

变电站课程设计220一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握220千伏变电站的基本构成、工作原理和运行维护方法;技能目标要求学生能够运用所学知识对变电站进行初步的分析和评价;情感态度价值观目标要求学生树立安全第一的意识,增强环境保护的观念。

二、教学内容教学内容主要包括220千伏变电站的基本构成、工作原理、运行维护方法、安全防护措施和环境保护等方面的知识。

具体包括:1. 220千伏变电站的概述;2. 变电站的主要设备及其功能;3. 变电站的运行维护方法;4. 变电站的安全防护措施;5. 变电站的环境保护。

三、教学方法为了激发学生的学习兴趣和主动性,本课程将采用多种教学方法,如讲授法、讨论法、案例分析法、实验法等。

在讲授基本概念和原理时,主要采用讲授法;在分析案例和进行实验时,主要采用讨论法和实验法。

四、教学资源教学资源包括教材、参考书、多媒体资料、实验设备等。

教材和参考书将用于引导学生自主学习;多媒体资料将用于辅助讲解和展示;实验设备将用于学生的实践操作。

这些教学资源都将根据教学内容和教学方法的需要进行选择和准备,以支持教学的实施和丰富学生的学习体验。

五、教学评估教学评估将采用多元化的方式进行,以全面反映学生的学习成果。

主要包括以下几个方面:1. 平时表现:通过观察学生在课堂上的参与程度、提问回答等情况,评估学生的学习态度和理解能力;2. 作业:布置与课程内容相关的作业,评估学生的知识掌握和应用能力;3. 考试:定期进行考试,以评估学生的知识水平和应用能力。

评估方式将力求客观、公正,以激发学生的学习积极性和进步。

六、教学安排教学安排将根据课程目标和教学内容进行设计,确保在有限的时间内完成教学任务。

教学进度将合理分配,充分考虑学生的实际情况和需要。

教学时间将安排在学生较为清醒的时间段,以提高教学效果。

同时,教学地点将选择安静、舒适的教室,以创造良好的学习环境。

220kV35KV变电站继电保护课程设计

220kV35KV变电站继电保护课程设计

新疆农业大学机械交通学院《发电厂电气设备》课程设计说明书题目 220kV/35KV变电站继电保护课程设计专业班级:电气工程及其自动化122班学号:学生姓名:指导教师:时间: 2015年12月目录概述 (1)1.电气主接线的设计 (1)1.1主接线的设计原则和要求 (1)2 主要电气器件选择汇总表 (2)3短路电流的计算 (2)3.1短路电流 (2)3.1.1短路电流计算的目的 (2)3.2 各回路最大持续工作电流 (3)3.3短路电流计算点的确定 (3)3.3.1 当K1点出现短路时 (5)3.3.2当K2点出现短路时 (6)4电保护分类及要求 (7)5电力继电器继电保护 (8)5.1电力变压器故障及不正常运行状态 (8)5.2 电力变压器继电保护的配置原则 (9)6选用变压器继电保护装置类型 (9)7选用的母线继电保护装置类型 (9)8各保护装置的整定计算 (10)8.1变压器纵差保护整定计算及其校验 (10)8.1.1差动继电器的选型 (10)8.1.2纵差动保护的整定计算 (10)8.1.3差动保护灵敏系数的校验 (11)8.2变压器过电流保护的整定计算 (12)8.2.1 DL-21CE型电流继电器 (12)8.2.2过电流保护整定原则 (12)8.2.3过电流保护整定的动作时限器 (13)8.2.4保护装置的灵敏校验 (13)8.2.5过电流保护整定计算 (13)8.3过负荷保护 (15)8.4变压器一次侧零序过电流保护的整定计算 (15)8.4.2 DS-26E型时间继电器 (15)8.4.2零序电流的整定计算 (16)9防雷保护 (17)10心得体会 (17)参考文献: (18)220/35KV变电所设计概述本变电站的电压等级为220/35kV。

变电站由2个系统供电,荷功率因数为该地区自然条件:海拔高度为100米,土壤电阻系数Р=2.5×104Ω.cm,土壤地下0.8米处温度20℃;该地区年最高温度40℃,年最低温度-25℃,最热月7月份其最高气温月平均34.0℃,最冷月1月份,其最低气温月平均值为-17℃;年雷暴日数为250天。

220KV变电所课程设计

220KV变电所课程设计

引言随着我国某地区工农业生产的迅速发展,电力系统的发展和负荷的增长,电力网容量的增大,电压等级和综合自动化水平也不断提高,该地原有变电所设备陈旧,占地较大,自动化程度不高,为满足该地区经济的持续发展和人民生活的需要,电网正在进行大规模的改造,对变电所的设计提出了更高、更新的要求。

本设计是针对地区变电站的要求来进行配置的,它主要包括了四大部分,分别为电气主接线、短路电流的计算、电气设备的选择、配电装置。

其中重点介绍了短路电流的计算和电气设备的选择,从不同的短路情况进行分析和计算,对不同的短路参数来进行不同种类设备的选。

内容全面简要,结构层次清晰,易于建立现代220KV变电站大量电气设备的各个环节的局部概念及其相互联系的总体概念,并对该设计进行了理论分析,在理论上证实了变电站实际可行性,其效果达到了设计所预期的要求。

本设计在进行过程中得到了赵宇红老师许多宝贵的意见以及广大同学的帮助和提点,设计者在此表示忠心的感谢!由于设计者的水平有限,本设计中难免存在一些缺点和错误,希望广大读者给予指正。

1 电气主接线1.1 电气主接线依据电气主接线设计是以设计任务为依据,以国家经济建设的方针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节省投资,就近取材,力争设备元件和设计的先进性与可靠性,坚持可靠、先进、实用、经济、美观的原则。

主接线应满足可靠性、灵活性和经济性三项基本要求。

a、可靠性:安全可靠是电力生产的首要任务,保证供电可靠和电能质量是对主接线最基本要求,而且也是电力生产和分配的首要要求。

主接线可靠性的具体要求:(1)断路器检修时,不宜影响对系统的供电;(2)断路器或母线故障以及母线检修时,尽量减少停运的回路数和停运时间,并要求保证对一级负荷全部和大部分二级负荷的供电;(3)尽量避免变电所全部停运的可靠性。

b、灵活性:主接线应满足在调度、检修及扩建时的灵活性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录一、前言 (2)1、设计内容:(原始资料16) (2)2、设计目的 (2)3、任务要求 (3)4、设计原则、依据 (3)原则: (3)5、设计基本要求 (3)二、原始资料分析 (3)三、主接线方案确定 (4)1 主接线方案拟定 (4)2 方案的比较与最终确定 (5)四、厂用电(所用电)的设计 (5)五、主变压器的确定 (6)六、短路电流的计算 (7)七、电气设备的选择 (8)八、设计总结 (10)附录A 主接线图另附图 (10)附录B 短路电流的计算 (11)附录C:电气校验 (14)一、前言1、设计内容:(原始资料16)(1)待设计的变电站为一发电厂升压站(2)计划安装两台200MW汽轮发电机机组发电机型号:QFSN-200-2 U e=15750Vcos=0.85 X g=14.13%P e=200MW(3)220KV,出线五回,预留备用空间间隔,每条线路最大输送容量200MVA,T max=200MW(4)当地最高温度41.7℃,最热月平均最高温度32.5℃,最低温度-18.6℃,最热月地面下0.8米处土壤平均温度25.3℃。

(5)厂用电率为8%,厂用电电压为6KV,发电机出口电压为15.75KV。

(6)本变电站地处8度地震区。

(7)在系统最大运行方式下,系统阻抗值为0.054。

(8)设计电厂为一中型电厂,其容量为2×200 MW=400 MW,最大机组容量200 MW,向系统送电。

(9)变电站220KV与系统有5回馈线,呈强联系方式。

2、设计目的发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训练,通过课程设计的实践达到:(1)巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。

(2)熟悉国家能源开发策略和有关的技术规范、规定、导则等。

(3)掌握发电厂(或变电所)电气部分设计的基本方法和内容。

(4)学习工程设计说明书的撰写。

(5)培养学生独立分析问题、解决问题的工作能力和实际工程设计的基本技能。

3、任务要求(1)分析原始资料(2)设计主接线(3)计算短路电流(4)电气设备选择4、设计原则、依据原则:电气主接线的设计是发电厂或变电站设计的主体。

电气主接线设计的基本原则是以设计任务书为依据,以国家经济建设的方针、政策、技术规定和标准为准绳,结合工程实际情况,以保证供电可靠、调度灵活,在满足各项技术要求的前提下,兼顾运行方便、尽可能节省投资、就地取材,力争设备原件和设计的先进性与可靠性,坚持可靠、适用、先进、经济、美观的原则。

依据:(1) 发电厂、变电所在电力系统中的地位和作用(2) 发电厂、变电所的分期和最终建设规模(3) 负荷大小和重要性(4) 系统备用容量大小(5) 设计题目的原始资料5、设计基本要求设计要满足可靠性、灵活性、经济性的要求二、原始资料分析设计的变电站为一发电厂升压站,其容量为2×200=400(MW)。

因为发电机组的总装机容量为400MW,所以此发电厂为大中容量发电厂。

该厂为火电厂,在电力系统中将主要承担基荷,从而发电厂升压站务必考虑其可靠性。

200MW的发电机出口电压为15.75Kv,既无直接负荷,又无特殊要求,拟采用单元接线,可节省价格昂贵的发电机出口断路器,又利于配电装置的布置;220Kv出线五回,呈强联系方式,可见该厂220Kv级的接线对可靠性要求应当很高。

三、主接线方案确定1 主接线方案拟定:根据对原始资料的分析,现将可能采用的较佳方案列出,进而一优化组合方式,组成最佳可比方案。

各种基本接线的的特点和使用范围级各自的优缺点a)单母线接线特点是整个配电装置只有一组母线,所有电源和出线都在同一组母线上。

有简单、清晰、设备少、投资少、运行操作且有利于扩建等优点,但可靠性及灵活性较差。

适用于出线较少的配电装置。

b)双母线带旁路接线:双母线接线可以用母联断路器临时代替出现断路器工作,但出线数目较多时,母联断路器经常被占用,降低了工作的可靠性和灵活性,为此可以设置旁路母线。

220Kv电压级:出线回路大于4回,为使其出线断路器检修时不停电,应采用单母线分段带旁路接线或双母线带旁路接线,以保证其供电的可靠性和灵活性。

其进线仅是2台200MW的机组按发电机-变压器单元接线形式接至母线上。

方案I(图a)为旁路断路器兼做分段断路器的接线;图a方案II(图b)为旁路断路器兼做分段断路器的接线;图b2 方案的比较与最终确定:在技术(可靠性和灵活性)上方案II明显占优势,这主要是由于双母带旁路接线方式的高可靠性指标,但在经济上不如方案I.鉴于大中型发电厂机组应以可靠性和灵活性为主,所以,综合分析,决定选图b所示的方案II为设计最终方案。

四、厂用电(所用电)的设计:a) 厂用工作电源引接:一次侧接在发电机出口侧上,二次侧输出为6kV电压供厂用电负荷使用。

b)厂用主变压器的选择:1)变压器、副边额定电压应分别与引接点和厂用电系统的额定电压相适应。

2)连接组别的选择,宜使用同一电压级的厂用工作、备用变压器输出电压的相位一致。

3)变压器的容量必须保证常用机械及设备能从电源获得足够的功率。

确定厂用变压器的容量。

c)确定厂用主变压器的容量按厂用电率确定厂用电主变压器的容量厂用电率确定为K p =8%,S NG =θcos K P pNG ⨯=85.08%200⨯=18.824 MVA 所用电的变压器选型号为SFF -31500/35.5,五、主变压器的确定:a )主变压器的高压侧与220kV 母线相连。

b )容量单元接线中的主变压器S N 应按发电机的额定容量扣除本机组的厂用负荷后,留有10%的裕度。

S N =ϕcost 11.1K P P NG )(-P NG -----发电机容量;P NG =200MW ’S N ------通过主变压器的容量。

KP--------厂用电率;KP= 8%。

ϕcost ----- -发电机的额定功率;ϕcost =0.85.S N =ϕcost 11.1K P P NG )(-=85.008.01200*1.1)(-=238.12MVA又发电机的参数和上述计算及变压器的选择规定,主变压器选用2台220kV 双绕组的变压器。

型号含义:S-----三相SP----强迫油循环水冷L-----铝芯由文献【2】可知双绕组主变压器:SSPL1-260000/220额定容量(MVA)额定电压连接组标号损耗(kW)阻抗电压(%)空载电流(%)运输重量(t)参考价格(万元)综合投资(万元)高压低压空载短路260 220 15.75 Y0d11232 1464 14 0.963 119 91.7 108.4六、短路电流的计算:a)计算方法:对应系统最大运行方式,按无限大容量系统进行相关短路点的电流计算,求得I″、i sh 、I sh值。

I″–-------三相短路电流;i sh-------三相短路冲击电流,用来校验电气的动稳定。

I sh-----三相短路全电流最大值,用来校验电器和载流导体的热稳定。

注:S B---------容量(MW)S B=100MVAU B-----基准电压UB=Uav=1.05U e1 等值阻抗图:220kV母线上发生短路简化图发电机-双绕组变压器发 简化图 电机出口短路(d 2)b )短路电流计算表:短路点电流值220kV 母线上短路(d 1)发电机-双绕组变压器发电机出口短路(d 2)次暂态短路电流 8.96kA99.97kA短路冲击电流 24.09kA 268.62kA短路全电流的最大有效值14.5kA161.82kA七、 电气设备的选择:发电机的最大工作电流 I max =1.05ϕcos U 3P N N ⨯=1.050.8515.7531000200⨯⨯⨯⨯=9056Ae )220kV 设备选择220kV 侧母线上的最大工作电流为I g.max220=1.0500U 3S ⨯=1.0522035200⨯⨯⨯=2756A过断路器的最大工作电流为I max =9056/(220/15.75)=679.2A八、设计总结:本次课程设计主要是对15.75/220kV发电厂升压站电气部分的一次设备进行设计。

主要包括电气主接线的设计、所用电设计、主变压器的选择、短路电流计算和电气设备的选择。

总之,此次课程设计,使我能把在课堂上学习的理论知识应用到实践中,更好的发现了自己在学习中的不足之处。

在设计中,通过查阅资料,咨询老师,解决了在设计中所遇到的一些问题。

通过此次课程设计,我受益匪浅,学到了很多东西。

附录A 主接线图另附图附录B 短路电流的计算短路电流计算实际手算采用近似计算,即忽略综合负荷,且认为短路前电源电动势及至网络各点电压均为1,a ) 电抗的计算选取的基准容量S B =100MW U B -----基准电压 U B =Uav=1.05U N 以下各式中 U k %--------变压器短路电压的百分数(%)S N-----------------最大容量绕组的额定容量(MVA )均采用标幺值计算发电机:X 1=X 2=X g θcos /S S N B ⨯=0.141385.0/200100⨯=0.06 变压器X 3= X 4 =U B (%) NB S S ⨯=0.14 ⨯260100=0.054 厂用变压器 X 5=X 6=U B (%) N B S S ⨯=0.18⨯5.31100=0.571 b )短路计算:1)220kV 母线上发生短路(d 1点)的计算:220kV 母线上发生短路简化图(最终简化图)X 8=X 9=(X 1+X 3)=(0.06+0.054)=0.114X 10=⨯21 X 8=⨯210.114=0.057X 11=(X 10//X 7)=054.0057.0054.0057.0+⨯=0.028I f =11X 1=0.0281=35.71有名值的表示:I f =35.71⨯2303100⨯= 8.96kA短路冲击电流i sh =2k sh I f =2⨯1.9⨯8.96=24.09kA短路电流最大有效值 I M = I f ⨯2)1(21-+sh K =2)19.1(215.13-⨯+⨯=14.5kA 2)发电机-双绕组变压器发电机出口短路(d 2)的计算:发电机:X 1=X 2=X g θcos /S S N B ⨯=0.141385.0/200100⨯=0.06 变压器X 3= X 4 =U B N B S S ⨯=0.14 ⨯260200=0.054 X 8=⨯21(X 1+X 3)=⨯21(0.06+0.054)=0.057 X 12=(X 8//X 5)=057.0054.0057.0054.0+⨯=0.028 X 12= X 11+X 2=0.028+0.054=0.082 X 13=(X 12//X 1)=06.0082.006.0082.0+⨯=0.035 I f =13X 1=0.0351=28.57 有名值表示: I f =28.57⨯5.163100⨯=99.97kAi sh =2k sh I f =2⨯1.9⨯99.97=268.62kAI M = I f ⨯2)1(21-+sh K = 99.97⨯219.121)—(+=161.82kA 附录C :电气校验:a )15.75kV 侧的隔离开关的校验(a )额定电压为15.75KV U N ≥U Ns 满足电压选择条件(b )过隔离开关的最大持续工作电流I max =1.05ϕcos U 3P N N⨯=1.050.8515.7531000200⨯⨯⨯⨯=9056A10000A >9056A 满足电流选择条件b )220kV 侧的高压断路器的校验(1)断路器地点的工作电压为220kV ,断路器的额定电压为220kV , 即U N ≥U Ns 满足电压选择条件(2)过断路器的最大持续工作电流I MAX =679.2A ,实际环境温度为+41.7℃, Ie=3150A 修正后:3150x(1-3.6%)=3036.6 A 3036.6A >67902A ,符合条件。
