《220kV变电站电气部分初步设计》开题报告
220kv变电所设计开题报告
…………大学本科毕业设计开题报告设计题目：大型枢纽变电所设计学生：指导教师：专业(班级)：学院：年月日选题依据（国内外动态，初步设想及突破点等）及可行性论述。
时代在不断发展进步，在日常的生产生活中，电能的使用也越来越广泛。
电能可以转化为其他能源，例：光能、磁能、机械能等。
同时由于电能的易传输性和易分配性，人们可以将电能分配到各个用电场所。
电能还具有灵活性，可以使机械化和自动化广泛应用于工农业生产中，在大幅度提高劳动生产率的同时还能提高产品质量。
随着城市建设的不断发展，用户对用电的可靠性要求越来越高。
加上市区土地日趋紧张，这就要求变电所设计适应时代要求，减少占地面积、接线简单化、布置室内化、选用高质量、高可靠性的设备成为变电所设计的发展方向。
前不久，上海500kV静安变电站举行奠基仪式，标志着上海电网“十一五”规划全面启动。
工程将首次安装500kV 1500MVA大容量主变压器。
该站是上海市区内的首座500kV 变电站，也将是世界上最大、最先进的全地下变电站，其科技含量极高，建成后将创造多项世界纪录。
众所周知，变电所是联系发电厂和用户的中间环节，一般装有变压器及其控制和保护装置，具有变换和分配电能的作用。
其中，枢纽变电所是位于电力系统的枢纽点，连接电力系统的高压和中压几个部分，汇集多个电源的变电所全所一旦停电后，将引起整个系统的解列，甚至使部分系统瘫痪。
变电所发展的主导方向会是将综合自动化技术运用于变电所的发展，这一技术不但节省了人员使用、财物支出，而且使供电质量更有保证，供电可靠性更高。
本次初步设计220kV等级大型枢纽变电所。
该所有220kV、110kV和10kV三个电压等级。
本期投产2台变压器，220kV出线4回，110kV出线8回，10kV出线10回。
110kV侧负荷主要为工厂和地区变电所。
论文撰写过程中拟采取的方法和手段1、查阅相关资料，获得对大型枢纽变电所的总体认识；2、学习有关电气主接线、主变压器等相关知识；3、总结供电系统的整体特点、变电所的具体分类、变电所主接线及主变压器的选择方法、变电所电气设备选择方法等。
220kv变电站设计开题报告
二、课题研究的具体内容和拟采纳的研究手腕
本次220KV降压变电所电气一次系统设计具体分为以下部份：
结合我国电力现状，为国民经济各部门和人民生活供给充沛、靠得住、优质、廉价的电能，优化进展变电站，计划以220KV、110KV、10KV电压品级设计变电站。从我国目前部份地域用电进展趋势来看，新建变电站应充分表现出平安性、靠得住性、经济性和先进性。[7]变电所在电力系统中的的地位和作用是确信变电所属于哪一种类型的要紧标志。我国现今变电所的最高电压品级为330～500KV，变电所可分为以下六种类型：
本次设计是在把握变电站生产进程的基础上完成的。通过它我不仅温习巩固了专业课程的有关内容，而且拓宽了知识面，增强了工程观念，培育了变电站设计的能力。同时对能源、发电、变电和输电的电气部份有个详细的概念，能熟练的运用有些知识，如短路计算的大体理论和方式、主接线的设计、导体电气设备的选择和变压器的运行等。
企业变电所是工矿企业的专用变电所，其中大型联合企业的总变电所，电压多为220KV。容量为200～300MVA。一样企业变电所，电压多为110KV。
（6）终端（包括分支）变电所[8]
终端或分支变电所1～2回线路接入，接线较简单，所址位置接近负荷点，电压品级多为110KV。
随着高一级电网的显现，变电所的地位和作用也发生着转变。如本次设计为的220KV变电所的设计，在过去属于枢纽变电所，在今天已经下降为地域变电所。
2. 220KV变电所电气一次系统设计内容
在对课题的了解的基础上，查阅了大量资料，对本次课设有了一个可能的思路。以大量书籍上的理论为依据，分析可知，220KV变电所一次系统的设计应包括以下内容：
220KV变电站主接线系统设计开题报告

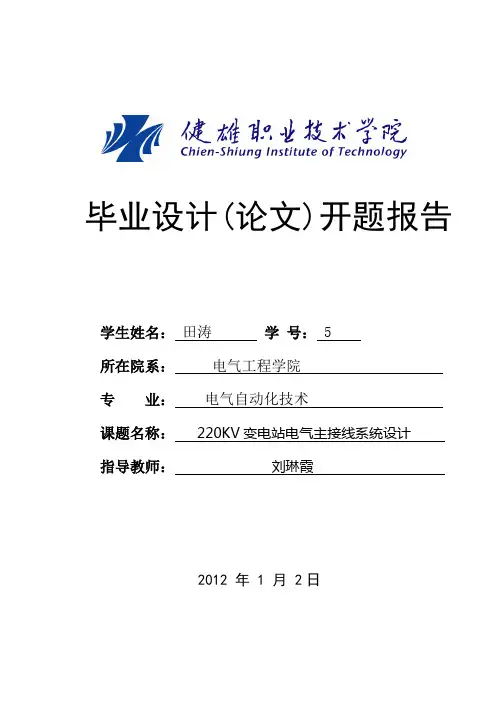

毕业设计(论文)开题报告学生姓名：田涛学号： 5所在院系：电气工程学院专业：电气自动化技术课题名称：220KV变电站电气主接线系统设计指导教师：刘琳霞2012 年 1月 2日毕业设计（论文）开题报告1．课题来源、课题研究目的、选题意义：课题来源本课题来源于生产实践，与其研究的内容以及变电站的研究水平不仅与我们的生活息息相关，还对我们的生活和生产起着至关重要的影响。
课题研究目的进入21世纪后，我国电力仍将以较高的速度和更大的规模发展，电源盒电网建设的任务仍很重。
作为发电厂和用户的中间环节，变换和分配电能的重要组成部分，将面临电力体制改革和技术创新能力的双重挑战，如何合理的设计一个变电站，使之在技术上、管理上适应电力市场化体制和竞争需要，促使电网互联范围不断扩大，是这次设计的主要目的。
选题意义本次设计是在掌握变电站生产过程的基础上完成的。
通过它可以复习巩固专业课程的有关内容，拓宽了知识面，增强了工程观念，培养了变电站设计的能力。
同时对能源、发电、变电和输电的电气部分有个详细的概念，能熟练的运用有些知识，如短路计算、主接线的设计、导体电气设备的选择等。
毕业设计（论文）开题报告2、课题研究的关键问题、重点、难点：课题研究的关键问题通过对本课题的研究，在遵循电力系统设计基本原则前提下，应用所学知识完成负荷分析闭关求出计算负荷、电容器补偿容量，确定总降变压器容量、数量，完成主接线设计，计算短路电流以及对部分主要设备进行选型，针对本次设计，熟练掌握CAD绘制图纸。
重点本课题研究重点是负荷计算、主变容量确定、电气主接线设计，短路电流计算、并对变电所电气系统的安全性、可靠性、灵活性以及运行维护性等方面进行探讨，结合工程实际需要拟定电气设计方案。
难点各类电气计算，负荷计算、主变容量确定、电气主接线设计，短路电流计算。
毕业设计（论文）开题报告3、论文的主体框架和主要内容概述：论文主体框架：第一章，简述电力工业的应用和发展。
220kv变电站电气部分设计开题报告
。施措护保雷防的器雷避式阀设装取采 �波侵入电雷的厂电发是二�法方的针雷避设装取采�厂电发于击直雷是一�面 方个两从要主术技雷防�识知护保雷防合结�全安的所电变保确了为�7�
。绍介单简和解讲了行进护保荷负过、 �护保备后�护保流电过、 �护保 �用作的护保电继合结�面方护保电继在现体要主性全安的统系力电�6� 主�护保动差的器压变对要主� �性靠可、性敏灵、性动速、性择选�求要本基
故重严的统系力电是路短 。行运常正的备设气电和电供常正的户用对坏破到遭会 们它为因 �路短的式型种各生发是障故的险危最是也时同见常最 �态状行运常正 不和障故种各的生发能可到虑考须必都中行运其在 �备设气电的统系力电在 流电路短 6.1 。证 保的行运济经络网和电供靠可全安所电变是量容的器压变的理合定确 �此因 。性定 稳的统系力电和命寿的器压变响影 �行运下态状荷负过在期长器压变使能可�小 过得选量容若�益效挥发分充能未亦备设�便不来带修检和行运给�耗损加增会 且而�积面地占大扩�资投加增仅不�多过数台�大过的选量容器压变果如 。理合不的上术技济经成造将�则否�择选 理合 �析分合综划规展发年 01�5统系力电据根并�况情长增荷负统系力电顾兼 应�时择选。务任要重的率功换交间之级等压电种两者或�率功送输户用向着任 担其 �一之备设气电要主的中所电变是器压变�中所电变的级等压电级各在 择选的器压变 5.1 。上线出或器压变的作操常经不且压电上以及VK01于用合配器断熔压高 与般一 �力能的流电障故开断有没�流电荷负开断时行运常正在能关开荷负 。亡伤 身人和坏损备设起引将作操误果如 。器路断合后关开离隔合先应时电送 �关开离 隔拉后器路断拉先应时电停在 。用使合配器路断与应�流电路短和流电荷负开断 能不它 。全安证保以 �压电离隔时修检路线或备设在是用作要主的关开离隔 。器路断硫化氟六和器路断气空是的多较用使 所电变上以VK022�国我在。能功闸合重动自有还�开断路线和备设障故把动自 下制控置装护保电继在 �路电开断和上合来用下况情行运统系力电在器路断 。备设的路电 上合和开断是都等器断熔压高、关开荷负、关开离隔、器路断括包备设关开 备设关开�3� 。毁烧器感互流电是或全安身人和备设机危 而压电高因将则否�路开其让能不绝�意注�路短于近连相荷负与常经组绕次二 的器感互流电 。A1或A5为流电次二的器感互流电�V001为压电次二器感互压电下 况情行运定额在 。流电小和压电低的备设制控及护保电继、表仪量测成变例比定 规按�流电路短或荷负的线母和备设即�流电大、压电行运的线母和备设压电高
220kv变电站开题报告

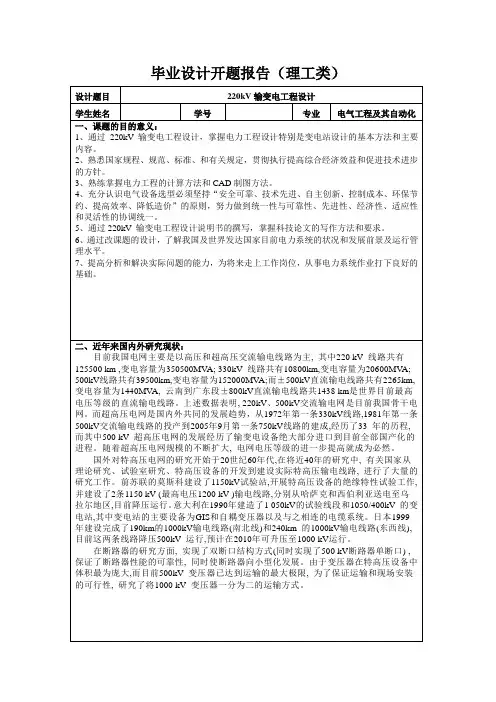

设计题目
220kV输变电工程设计
学生姓名
学号
专业
电气工程及其自动化
一、课题的目的意义：
1、通过220kV输变电工程设计，掌握电力工程设计特别是变电站设计的基本方法和主要内容。
2、熟悉国家规程、规范、标准、和有关规定，贯彻执行提高综合经济效益和促进技术进步的方针。
3、熟练掌握电力工程的计算方法和CAD制图方法。
在断路器的研究方面,实现了双断口结构方式(同时实现了500 kV断路器单断口) ,保证了断路器性能的可靠性,同时使断路器向小型化发展。由于变压器在特高压设备中体积最为庞大,而目前500kV变压器已达到运输的最大极限,为了保证运输和现场安装的可行性,研究了将1000 kV变压器一分为二的运输方式。
三、设计方案的可行性分析和预期目标：
可行性分析：
220kV变电站站址，选择在城区以北约6.5公里，西南约2公里，南侧东西水沟南约100米，南北路以东，向南向东各150米的农田范围内。该处地势平坦开阔，进出线方便，靠近负荷中心，所在区域属于静地带，地震烈度为7度。
该变电站设计的终期主接线为：主变压器3*180MVA，220kV侧4回电源进出线，采用双母线接线，110kV 10回进出线，采用双母线接线。10kV出线30回，采用两段加两个半段的接线方式（或称四段母线）。
5
第9 ~11周
绘制电气主接线图；设计电气总平面布置，并绘制总平面布置图。绘制电气主接线，绘制总平面布置图。6
第12~13周
绘制220kV侧的进出线间隔断面图；防雷保护设计,绘制部分安装图，绘制10kV高压配置图。
绘制了间隔断面图，10kV高压配置图，进行了防雷保护设计。
7
第14~15周
220KV变电站电气部分的初步设计
关键词:电气主接线,短路电流计算,电气设备选择，防雷保护
ABSTRACT
The content designed this time is turning into the design of hydropower station, thetransformer substation is the important component of the power system, take charge of the important task that the electric energy is changed and the electric energy redistribute, play a very important role to security of the electric wire netting and economical operation.
[7]熊信银.发电厂电气部分.中国电力出版社.
[8]刘介才.工厂供电设计指导.机械工业出版社.
填表日期：2012 年 3 月2日
摘要……………………………………………………………………………………Ⅰ
绪论……………………………………………………………………………………1
第1章 变压器台数及型号的选择……………………………………………………2
[2]居荣主编、吴薛红副主编.化学工业出版社.2005年版
[3]变电所所址选择和布置.水利电力出版社.
[4]变电所总布置设计技术规定.（试行）SDGJ63-84.中国电力出版社
[5] 杨宛辉等.发电厂电气部分设计计算资料.西北工业出版社
220kv变电站电气部分设计开题报告
220kv变电站电气部分设计开题报告毕业设计(论文)开题报告(20 届)专业: 电气工程及其自动化学生姓名: 班级: 学号指导教师姓名: 职称年月日题目:220KV变电所电气部分设计1. 结合课题任务情况，查阅文献资料，撰写1500,2000字左右的文献综述。
1.1 工厂供电系统的意义伴随着我国改革开放和现代化建设的迅速发展，我国正在快速、平稳的走向工业现代化。
众所周知，电能是现代工业生产的主要能源和动力，是实现生产自动化的重要物质基础。
随着工业电气自动化技术的发展，工厂用电量的迅速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益增高。
电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用;电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中和国家经济建设中应用极为广泛。
当电能从区域变电所进入工厂后，首先要解决的就是如何对电能进行控制、变换、分配和传输等问题。
在工厂，担负这一任务的是供电系统，供电系统的核心是变电所。
一旦变电所出了事故而造成停电，则整个工厂的生产过程都就将停止进行，甚至还会引起一些严重的安全事故。
供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而且也反映到工厂供电的可靠性和工厂的安全生产上，它与企业的经济效益、设备和人身安全等是密切相关的。
工厂供电要很好的为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到“安全、可靠、优质、经济”的要求，因此，设计和建造一个以“安全、可靠、优质、经济”为标准的变电所，对保障工厂生产安全、连续的进行时极为重要的。
1.2 220KV供电系统在电力系统中的位置电力系统是由发电、变电、输电、配电和用电等五个环节组成的。
在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起。
由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不可避免的。
220kv变电站开题报告
220kv变电站开题报告篇一：《220kV变电站电气部分初步设计》开题报告电气与信息学院毕业设计（论文）开题报告《220kV变电站电气部分初步设计》开题报告一、课题的目的和意义随着国民经济的迅速发展，电力工业的腾飞，人们对能源利用的认识越来越重视。
现在根据电力系统的发展规划，拟在某地区新建一座220KV的变电站。
本次设计是在掌握变电站生产过程的基础上完成的。
通过它我不仅复习巩固了专业课程的有关内容，而且拓宽了知识面，增强了工程观念，培养了变电站设计的能力。
同时对能源、发电、变电和输电的电气部分有个详细的概念，能熟练的运用有些知识，如短路计算的基本理论和方法、主接线的设计、导体电气设备的选择以及变压器的运行等。
二、文献综述1 变电站的概述随着经济的发展，工业水平的进步，人们生活水平不断的提高，电力系统在整个行业中所占比例逐渐趋大。
现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
电力系统是国民经济的重要能源部门，而变电站的设计是电力工业建设中必不可少的一个项目。
由于变电站的设计内容多，范围广，逻辑性强，不同电压等级，不同类型，不同性质负荷的变电站设计时所侧重的方面是不一样的。
设计过程中要针对变电站的规模和形式，具体问题具体分析。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
我国电力系统的变电站大致分为四大类：升压变电站，主网变电站，二次变电站，配电站。
我国电力工业的技术水平和管理水平正在逐步提高，对变电所的设计提出了更高的要求，更需要我们提高知识理解应用水平，认真对待。
[1]结合我国电力现状，为国民经济各部门和人民生活供给充足、可靠、优质、廉价的电能，优化发展变电站，规划以220KV、110KV、10KV电压等级设计变电站。
从我国目前部分地区用电发展趋势来看，新建变电站应充分体现出安全性、可靠性、经济性和先进性。
220KV变电站电气部分的初步设计
毕业设计（论文）任务书填表日期：2012 年 3 月2日目录摘要 (Ⅰ)绪论 (1)第1章变压器台数及型号的选择 (2)（6）主变选择 (2)（7）变压器型式的选择原则 (5)第2章电气主接线 (7)2.1概述 (7)2.2电气主接线的基本要求 (7)2.3方案设计 (8)第3章短路电流的计算 (15)3.1 概述 (15)3.2 短路故障产生的原因 (15)3.3短路故障的危害 (16)3.4短路计算的目的及假设 (17)3.5短路电流的计算 (18)第4章电气设备的选择 (21)4.1电气设备选择的概述 (21)4.2电气设备选择的一般条件 (21)4.3高压断路器的选择 (25)4.4离开关的选择 (29)4.5互感器的选择 (30)第5章配电装置 (42)5.1概述 (42)5.2配电装置的基本要求 (42)5.3配电装置的类型及特点 (42)5.4配电装置的设计原则 (43)5.5配电装置设计的基本步骤 (43)5.6配电装置的选用 (43)第6章防雷及过电压保护装置设计 (47)6.1概述 (47)6.2避雷针 (47)6.3避雷器 (48)6.4防雷接地 (49)6.5变电所的防雷保护 (50)6.6变电所的进线段保护 (50)6.7接地装置 (51)第7章展望 (52)致谢 (53)参考文献……………………………………………………摘要本次设计的内容是变电站设计，变电站是电力系统的重要组成部分，担负着电能转换和电能重新分配的重要任务，对电网的安全和经济运行起着举足轻重的作用。
本次设计的内容分为7章，其主要内容在前6章，第7章为展望部分。
第1章的主要内容是主变台数及型号的确定，通过对原始材料及负荷的综合分析确定主变的容量及台数，根据电压等级的需要确定主变的绕组数目、调压方式及冷却方式等，最终确定2台型号为SSPL2-120000/220的变压器。
第2章的重点是电气主接线的选择。
通过对电压等级、出回线数及可靠性、灵活性、经济性的综合分析比较，最终确定220KV侧采用双母带旁母接线，110KV侧采用单母分段接线。
220kv变电所电器二次部分毕业设计开题报告
课题名称花垣220kV变电所电气二次部分初步设计学生姓名学号系、专业电气工程系、电气工程及自动化指导教师一、课题的来源、目的意义（包括应用前景）、国内外现状及水平随着经济社会的迅猛发展,电力系统的规模和容量不断的扩大,系统电压和传输距离不断地提高。
但电气设备在运行中,由于外力破坏,内部绝缘击穿以及误操作等原因,都可能造成供点中断,电气设备故障或异常工作状态给国民经济造成巨大损失。
因此,对变电所电气二次部分的研究是非常有意义的。
在整个电力系统中，电气二次系统在变电所安全生产、运行维护中占据着重要位置，保证系统安全可靠的运行。
经过多年的实践运行表明，采用技术程度高的电气二次系统对一次系统实现计量、保护、监视、控制，能够在故障出现时，及时准确、可靠的预报和切除故障，确保电气一次系统安全、可靠、经济运行。
我国变电所二次系统现在有四种构成模式：常规模式、微机监测模式、微机监控模式以及全微机模式。
常规模式的二次系统其技术过于落后，自动化水平低，基本上已经被淘汰；微机监测和监控两种模式在传统老式变电所的技术改造中发挥着重要作用；全微机模式的二次系统目前也大量使用在各地的变电所中。
即便最先进的全微机模式，其功能上的重叠、设备的重复等不合理问题也使得其存在这样或那样的问题，目前最适应当前科技水平及广大需求的当属变电所综合自动化系统。
随着经济的高速发展，国内电力系统的建设已经成为一个值得深入探讨的问题。
根据我国变电所目前的状况，以及近些年计算机和网络技术的迅猛发展，使得电力系统的变电技术有了新的飞跃，在我国的变电所设计中已经体现出了一些新的趋势。
首先，变电所的接线方案更加简单。
这是伴随着生产者提供的高质量的电气设备和电网供电可靠性的增加而出现的。
比如说断路器，它是变电所很重要的电气设备，近年来，其制造技术有了很大的发展，其组成部件大量采用组合模式，减少了开关之间的连接线，可靠性大大提高。
其次，变电所综合自动化系统的应用,不管从国内还是国外，或是从管理、运行以及设计，对于变电所综合自动化系统，各方面的专家均取得了共识。
220kV变电站电气一次部分开题报告
220kV变电站电气一次部分开题报告一、研究背景目前我国电力行业正在进行全面的电网升级改造，加强电网安全性和稳定性，实现可持续发展。
作为电力行业中的关键设施，变电站承担着电力输送和配电的重要角色，其中电气一次部分是变电站中最为重要的组成部分之一。
本次研究将围绕220kV变电站电气一次部分展开深入研究，加深对该部分的理解，为电网升级改造提供参考依据。
二、研究目的本次研究的主要目的是，进一步探讨220kV变电站电气一次部分的工作原理、设备组成和运行控制等相关技术，深入分析电气一次部分在变电站中的作用和意义，为电力行业的升级改造和管理提供理论依据。
三、研究内容1.220kV变电站电气一次部分的概述和基本原理2.电气一次设备的组成和工作方式3.电气一次系统的保护控制和调试要求4.电气一次系统的运行维护和管理策略四、研究方法本次研究将运用文献调研、实地考察和数据分析等多种研究方法，以获得前沿资讯和深入理解电气一次部分的工作原理和技术要点。
具体方法包括：•对相关文献进行调研和分析•实地参观220kV变电站•对已有数据进行收集和整理五、研究意义随着我国电力行业的快速发展和电网升级改造的推进，电气一次部分在变电站中的作用愈加重要。
本次研究将深入探讨电气一次部分的工作原理和技术要点，加深对电力行业的理解，并同时具有以下研究意义：1.对电气一次部分技术实现和运用进行深入探讨，帮助提高变电站管理和运行效率。
2.通过研究电气一次部分相关问题，为电网升级改造和设计提供理论支持。
3.为电力行业的技术发展和管理规划提供参考依据。
六、预期成果本次研究的预期成果包括：1.编写电气一次部分的相关文献和资料，对变电站的管理与运行提供指导。
2.确立电气一次部分的运行参数和检修标准，提供运行保障和管理参考。
3.完成实地考察及数据分析，形成详细的研究报告和性文章，对电力行业进行贡献。
七、研究进展安排本次研究的进展安排如下：1.第一周：制定研究计划和部署任务。
变电站电气部分设计开题报告
变电站电气部分设计开题报告变电站电气部分设计开题报告一、引言随着电力需求的不断增长，变电站作为电力系统中重要的组成部分，起着电能转换、传输和分配的关键作用。
变电站电气部分的设计对于电力系统的安全稳定运行具有重要意义。
本开题报告旨在介绍变电站电气部分设计的相关内容，包括设计目标、设计原则、设计流程以及设计中可能遇到的问题和解决方案。
二、设计目标1. 安全性：变电站电气部分设计的首要目标是确保电力系统的安全运行。
设计中需要考虑到电气设备的可靠性、操作的便捷性以及安全保护装置的配置等方面。
2. 经济性：变电站电气部分设计需要在满足安全要求的前提下，尽可能降低成本。
设计中需要合理选择设备型号、优化线路布置以及合理配置保护装置，以提高电力系统的经济性。
3. 可靠性：电力系统是一个高度复杂的系统，变电站电气部分的设计需要考虑到系统的可靠性。
设计中需要合理选择设备、合理布置线路，以减少故障发生的可能性，并提供故障检测和排除的手段。
三、设计原则1. 合规性：变电站电气部分设计需要符合国家和行业的相关标准和规范。
设计师需要熟悉并遵守相关标准，确保设计的合规性。
2. 先进性：随着科技的不断进步，电力系统的设计也在不断更新。
设计师需要关注最新的技术发展，尽可能采用先进的设备和技术，提高电力系统的性能和效率。
3. 可维护性：变电站电气设备的维护对于电力系统的长期稳定运行至关重要。
设计中需要考虑设备的维护性和可操作性，合理布置设备和线路，方便维护人员进行检修和维护。
四、设计流程1. 方案设计：根据工程需求和技术要求，设计师需要制定变电站电气部分的设计方案。
方案设计需要考虑到变电站的规模、负荷要求、供电方式等因素，合理选择设备和布置线路。
2. 设备选择：根据方案设计的要求，设计师需要选择合适的设备。
设备选择需要综合考虑设备的技术指标、性能特点、供货周期以及价格等因素。
3. 线路布置：根据方案设计和设备选择的结果，设计师需要进行线路布置的设计。
220kv开题报告
220kv开题报告220kV开题报告一、引言在电力系统中，输电是非常重要的环节之一。
而220kV则是一种常见的输电电压等级。
本报告旨在对220kV输电线路进行开题研究，探讨其设计、建设和运维等方面的问题。
二、背景随着经济的发展和人民生活水平的提高，对电力的需求不断增长。
为了满足这一需求，电力系统需要不断扩展和升级。
而220kV输电线路作为高压输电的一种形式，具有较高的传输能力和较低的传输损耗，因此被广泛应用于电力系统中。
三、设计要点1. 路线选择在设计220kV输电线路时，首先需要选择合适的路线。
路线的选择应综合考虑地理环境、土地利用、环境保护等因素，并与相关部门进行协商和评估。
2. 杆塔设计杆塔是输电线路的支撑结构，其设计应考虑线路的安全性、稳定性和经济性。
杆塔的高度、材料、结构等参数都需要经过详细的计算和分析。
3. 绝缘设计绝缘是保证输电线路安全运行的重要环节。
在220kV输电线路的设计中，绝缘的选择和布置需要根据线路的电压等级、环境条件和运行要求等因素进行合理的设计。
四、建设过程1. 土地征用为了建设220kV输电线路，需要征用一定的土地资源。
土地征用过程中，需要与相关部门和当地居民进行充分的沟通和协商，确保征用过程的合法性和公平性。
2. 施工工艺220kV输电线路的施工工艺包括线路的架设、杆塔的建设、绝缘子的安装等多个环节。
施工过程中需要严格按照相关规范和要求进行操作，确保施工质量和安全。
3. 设备安装220kV输电线路的设备安装包括导线、绝缘子、杆塔等的安装和调试。
安装过程中需要注意设备的正确安装位置和连接方式，以及设备的可靠性和耐久性。
五、运维管理1. 定期检修为了确保220kV输电线路的正常运行，需要定期进行检修和维护。
检修过程中需要对线路进行全面的检查和测试，及时发现和解决潜在问题。
2. 故障处理在运行过程中，可能会出现各种故障，如导线断裂、杆塔倾斜等。
对于这些故障，需要及时处理，以保证线路的正常运行和供电的稳定性。
220kV变电站毕业设计开题报告
目前对变电站的研究主要还是集中在变电站的综合自动化系统，以实现无人值守和计算机远程控制和调度。
变电站综合自动化系统，是变电站(所)自动化监控管理的重要设备，是集计算机技术、自动控制技术和通讯技术为一体的综合性电力装置，按照变电站自动化整体解决方案，统一规划、设计，具有微机监测、监控、保护、小电流接地选线、后备自投、自检同期、故障录波、低频减载、电容器自动投切、有载调压、四遥远传等功能，在保护上包括线路距离、速断、过流、过负荷、电容器保护、电抗器保护、主变的差动保护等。综自系统的应用，改变了传统变电站(所)主控室、保护室的主体结构和值守方式，减少投资和减轻劳动强度，以便实现变电站(所)的自动监控、保护，提高供电质量及电网运行的可靠性。其技术日臻完善，并已经在国内电力系统中广泛使用。
三、设计方案的可行性分析和预期目标：
可行性分析：
对于220kV变电站，应该选择在应接近负荷中心；不占或少占农田；便于各级电压线路的引入和因出；交通运输方便；具有适宜的地质条件；尽量不设在空气污染地区；所址标高在百年一遇的水位之上。这样才能保证此变电站安全稳定运行。
对于220kV侧有四回进线，并且运行应该保证可靠运行，因此选用双母线接线，保证安全可靠供电；也可以选择双母线带旁路接线，但是因为投资会增加，占地面积也会增加，在出线回路数不多的情况下还是选用双母线接线。110kV侧有10回出线，因为出线较多，而且供电可靠度也要高，因此选用双母线接线，虽然增加了投资和占地面积，但是供电可靠性会大大增加。对于35kV侧，出线更多，为12回出线，如果选择双母线分段接线，开关柜也要选择相应设备，增加投资，因此选择单母线分段接线。220kV与110kV采用中性点直接接地，35kV采用经消弧线圈接地。
我国对变电站的技术研究的其中一个主要方面是在220kV及以下中低压变电站中采用综合自动化技术，全面提高变电站的技术水平和运行管理水平，而且技术不断得到完善和成熟。总体来说，实现变电站综合自动化，其优越性主要有：提高了供电质量、变电站的安全可靠运行水平，降低造价，减少了投资，促进了无人值班变电站管理模式的实行。
220kV变电站电气一次部分初步设计开题报告
[24]范锡普等．发电厂电气部分[M]．中国电力出版社，1995．
[25]张保会、尹项根．电力继电保护原理[M]．北京:中国电力出版社，2005．
[26]丁敏山、雷振山．中小型变电所实用设计手册[M]．中国水利水电出版社，2000．
[19]宋继成．220～500kV变电所电气接线设计[M]．中国电力出版社，2004．
[20]周武仲、胡静．中低压配电设备选型与使用200例[M]第一版．中国电力出版社，2006．
[21]李光琦．电力系统暂态分析[M]第二版，中国电力出版社．2007．
[22]弋东方等．电力工程电气设计手册（电气一次部分）[M]．水利电力出版社，1994．
(1)对花垣地区的所址情况、供电范围、建设规模等原始资料进行分析。根据负荷的要求选择主变容量和型号。包括主变压器型号的选择，冷却方式，有无励磁，有载还是无载调压方式。
(2)变电所的主接线应根据变电所在电力网络中的地位、回路数、设备特点及负荷性质等条件确定，并且满足运行可靠，简单灵活、操作方便、便于扩建和节约投资等要求。
电电实习电厂实习等1罗云霞李燕电力系统基础黄河水利出版社20092卢文鹏吴佩熊发电厂变电所电气设备中国电力出版社20053谷水清李凤荣电力系统继电保护中国电力出版社20054电力工业部西北电力设计院电气工程设计手册电气一次部分m中国电力出版社19985上海超高压输变电公司常用中高压断路器及其运用中国电力出版社20046黄益庄变电站综合自动化技术m中国电力出版社20017丁德劭怎样对新技术标准电气一次接线图m中国水利水电出版社20018宋继成110500kv变电所一次接线中国电力出版社19969弋东方电气设计手册电气一次部分m中国电力出版社200210孟祥萍电力系统分析m高等教育出版社200411刘吉来黄瑞梅
变电站电气部分设计开题报告
变电站电气部分设计开题报告一、选题的依据及意义设计依据：1.1江西省电力公司文件“关于南昌艾湖220kV输变电工程初步设计审查（技术部分）的会议纪要”（赣电基[2003]10号）；1.2《中华人们共和国电力行业标准（220kV~ 500kV变电所设计技术规程）》；1.3水利电力西北电力设计院，电力工程电气设计手册，中国电力出版社，1989.1。
设计意义：此座变电站（一期）建设完成后，将满足届时周边工业园区以及配套生活、娱乐区的用电需求，之后各期的建设均能同步满足当地发展的用电需要，为该地区经济发展和城市建设的顺利进行提供电能保障。
二、国内外研究现状及发展趋势（含文献综述）2.1国外的研究现状近年来一些发达国家的能源不是很丰富，进而导致电力资源不是充足。
为了满足国内的需求，减少在网路中的损耗，这些发达国家已经形成了完善的变电设计理论。
比较完善的变电站设计理论，是真正的做到了节约型，集约型，高效型。
发达国家通过改善优化变电站结构，降低变电站的功率损耗，尽可能地提高变电站的可靠性，尽可能地使变电站的灵活性提高，尽可能地提高经济性。
2.1.1保证供电可靠性方面，发达国家，如法国，均采用先进的设备，单个变电站的可靠性较高，接线以简单、实用为指导思想；同时追求合理的电网规划，建设坚强的电网，以提高整个电力系统的可靠性，增强电网抵御事故的能力。
2.1.2 提高变电站经济性方面，西方国家大部分采用无人值班、远方监控的运行管理方式，并按照分层分区的原则设置集控站或集控中心对所辖变电站采用远方操作方式，减少运行值班人员的开支；另外，采用变电站间的相互备用的方法，减少备用的投入。
2.1.3 合理利用土地方面，以法国为例，电力公司已项目寿命内的效益最大化为原则，综合考虑对周边环境的影响、基建投资费用、运行维护的成本等诸多因素后，确定变电站的占地面积，并不单一追求变电站占地面积最小。
2.2国内的研究状况我国电力建设经过多年的发展，系统容量越来越大，短路电流不断增大，对电气设备、系统内大量信息的实时性等要求越来越高;而随着科学技术的高速发展，制造、材料行业，尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃，我国变电站设计出现了一些新的趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气与信息学院
毕业设计（论文）开题报告
《220kV变电站电气部分初步设计》开题报告
一、课题的目的和意义
随着国民经济的迅速发展，电力工业的腾飞，人们对能源利用的认识越来越重视。
现在根据电力系统的发展规划，拟在某地区新建一座220KV的变电站。
本次设计是在掌握变电站生产过程的基础上完成的。
通过它我不仅复习巩固了专业课程的有关内容，而且拓宽了知识面，增强了工程观念，培养了变电站设计的能力。
同时对能源、发电、变电和输电的电气部分有个详细的概念，能熟练的运用有些知识，如短路计算的基本理论和方法、主接线的设计、导体电气设备的选择以及变压器的运行等。
二、文献综述
1 变电站的概述
随着经济的发展，工业水平的进步，人们生活水平不断的提高，电力系统在整个行业中所占比例逐渐趋大。
现代电力系统是一个巨大的、严密的整体。
各类发电厂、变电站分工完成整个电力系统的发电、变电和配电的任务。
电力系统是国民经济的重要能源部门，而变电站的设计是电力工业建设中必不可少的一个项目。
由于变电站的设计内容多，范围广，逻辑性强，不同电压等级，不同类型，不同性质负荷的变电站设计时所侧重的方面是不一样的。
设计过程中要针对变电站的规模和形式，具体问题具体分析。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
我国电力系统的变电站大致分为四大类：升压变电站，主网变电站，二次变电站，配电站。
我国电力工业的技术水平和管理水平正在逐步提高，对变电所的设计提出了更高的要求，更需要我们提高知识理解应用水平，认真对待。
[1]
结合我国电力现状，为国民经济各部门和人民生活供给充足、可靠、优质、廉价的电能，优化发展变电站，规划以220KV、110KV、10KV电压等级设计变电站。
从我国目前部分地区用电发展趋势来看，新建变电站应充分体现出安全性、可靠
性、经济性和先进性。
在此我为了满足某地区的要点需要，提高电能质量。
我拟建一座220KV变电站。
2 220KV变电站电气部分部分设计的内容
变电站设计的内容力求概念清楚，层次分明，结合自己设计的原始资料，参考变电站电气设计工程规范，经过大量翻阅工作，了解设计基本过程，从而进一步指导设计内容的开展。
现将自己查阅文献的工作归述为：通过查阅馆藏书籍，课本和网络资源，了解电力工业的有关政策，技术规程等方面知识，理清自己的设计思路，查询有关电气设备等最新动态价格及参数。
从而为自己的设计提供有力的依据。
通过查阅文献，进行论述，提出我的设计思路和具体设计内容，以便于为设计工作提供有理可据的参考价值。
通过查阅变电站设计规程，了解发变电站设计的一般过程及相关的设计规程，明白了自己要设计一个变电站的设计内容，清楚设计任务。
如电气主接线设计，短路计算，设备的选择，防雷接地等。
树立了正确的设计思路，主要涉及以下内容；
1. 电气主接线是变电站设计的首要部分，也是构成电力系统的主要环节，主接线的拟定直接关系着变电站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
结合原始资料分析，以及各种接线方式的优缺点，适用范围进行综合比较，确定出最终的接线方案；
2. 在变电站的选型应根据其容量和台数、主变压器形式等进行选择；
3. 短路电流计算是为了更好地选择电气设备，继电保护的配置及整定等，了解了电力系统的短路计算知识，学习了短路计算的方法，从而完成自己的设计中的短路计算部分；
4. 导体及电气设备选择是设计的主要内容之一，因电力系统中各种电气设备的作用和工作条件并不一样，具体的选择方法也不完全相同，但是对它们的基本要求是一致的，电气设备要能可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定；
5. 高压配电装置在电力系统中起着接受和分配电能的作用，从中了解到了电气布置知识，通过对配电的基本要求，设计原则的了解，为自己的设计做了较合理的布置；
6. 电力系统的安全性主要体现在继电保护方面，结合继电保护的作用，基
本要求（选择性、速动性、灵敏性、可靠性）主要对变压器的差动保护（主保护）、过电流保护（后备保护）、过负荷保护进行了讲解和简单介绍；
7. 为了确保变电站的安全，结合防雷保护知识，防雷技术主要从两个方面:一是雷直击于发电厂,采取了装设避雷针的方法;二是发电厂的雷电入侵波采取装设阀式避雷器的防雷保护措施；
8. 最后参考《国家电力公司农村电网工程典型设计〔第二分册〕》、《电气CAD》书籍知识，了解我国在发电厂设计工作中电气具体的布置规划，同时参考其绘图，编号等要求，为自己的设计绘制了主接线图、平面图和断面图。
可见，通过以上的文献查阅工作，为自己的论文设计提供了有力的依据。
弥补了自己的知识欠缺处。
使自己的论文设计更合理化，更规范化。
由于自己的设计由于能力有限，难免有不足之处，还请大家批评指正。
三、研究（设计）内容和拟解决的关键问题
1.原始资料
我的设计题目是220KV变电站电气部分初步设计，站址条件：
站址位于城郊、靠近密集负荷中心地区：场地比较开阔；出线走廊较宽敞。
环境温度：20℃～40℃；覆冰厚度10 mm；风速30m/s（5010m年一遇高10min 平均最大风速）；污秽等级Ⅲ级；累年最大冻土深度≤0.5m；累年最大积雪深度0.20m；地震烈度7度；海拔高度≤1000m；地基及地下水对钢材、混凝土无腐蚀作用。
变电站建设规模：
本期建设1台150WMA主变压器，远景2台；220kV本期4回，远景6回；110kV本期4回，远景8回；35kV本期6回，远景10回；本期35kV无功补偿容量按每台主变压器2×8000kvar设计，远景按4组设计
电力系统情况：
各电压等级的设备短路电流水平按照如下考虑：22031.5kV为40kV；110kV 为31.5A；35kV为25kA
2.拟解决的关键问题
⑴确定发电厂电气主接线的最佳方案(包括电压器型式、容量的选择)；
根据任务书上了解设计内容，积极的多方面查阅有关资料，综合运用所学理
论知识，根据设计任务书提供的资料，结合电力工程设计手册、设计规程、规范等资料，找出几个电气主接线方案，最后进行全面的技术、经济比较，确定最佳方案。
⑵确定站用电接线(包括电压器型式、容量的选择)；
阅读有关站用电的有关资料，确定站用电电源的取得方式、电压等级、站用电分段情况、确定站用变压器与备用变压器的容量。
根据技术、经济比较，最后确定出站用电的最佳方案；
⑶导体与电气设备的选择；
选择各电压等级的断路器、隔离开关、电流互感器、电压互感器、母线、电缆及避雷器等。
并对短路器与隔离开关进行校验；
⑷确定各电气设备的绝缘配合及过电压保护；
⑸计算避雷针的保护范围；
⑹确定电气总平面布置；
⑺确定各电压等级电压互感器、电流互感器、避雷器、接地装置的配置方案；
⑻绘制有关图纸；
绘制电气主接线图；220kV、110kV电压等级配电装置各间隔断面图；电气总平面布置图；
⑼编写设计文件；
提交设计说明书一份及5000字左右的专业外文资料翻译。
四、研究（设计）方案与进度计划安排
1.研究（设计）方案
根据主接线可靠性、灵活性与经济性，初选两个主接线方案，选出一个最佳方案；再确定变电站站用电的接线方式；接着选择导体与电气设备；然后确定电气设备的绝缘配合及过电压保护，并计算避雷针的保护范围。
最后确定电气总平面布置图与配电装置得设计。
其进度安排如下：
2.进度计划安排
五、预期结果和创新成果
预期我所设计的变电220kV站符合供配电的要求;做到经济、安全、可靠、优质的供电。
预期成果：提交设计说明书一份，计算机电子版一份，设计相关图纸。
创新成果：电气总平面布置
六、成文时间和提交成果形式
1．成文时间：2008年6月20日
2．提交成果形式：设计说明书一份，开题报告一份，5000字外文资料翻译一份，绘制变电所主接线图一张，220110kV、110kV电压等级配电装置各间隔断面图共六张，电气总平面布置图一张。
七、参考文献目录
[1]电力工业部西北电力设计院编.电力工程电气设备手册（上册）.中国电力出版社，1998年10月
[2]电力工业部西北电力设计院编.电力工程电气设备手册（下册）.中国电力出版社，1998年10月
[3] 宋继成.220—500KV变电所二次接线.中国电力出版社，1996
[4] 电力工业部西北电力设计院编.变电所总布置设计技术规程.中国电力出版社，1996年12月
[5] 电力工业部西北电力设计院编.高压配电装置设计技术规程. 中国电力出版社，1996年12月
[6]电力工业部西北电力设计院编.电力工程电气设计手册（1册）. 中国电力出版社，1996年6月
[7]电力工业部西北电力设计院编.电力工程电气设计手册（2册）. 中国电力出版社，1996年6月
[7]电力工业部西北电力设计院编.高压配电装置设计技术规程.中国电力出版社，1996年12月
[8]电力工业部西北电力设计院编.供配电系统设计规范.中国电力出版社，1996年12月
[9] 华中工学院.电力系统继电保护原理与运行[M].中国水利电力出版社，1999
[10] 宋继成.220—500KV变电所二次接线.中国电力出版社，1996。
