v1E8000频谱分析仪使用说明书
频谱分析仪操作规程
频谱分析仪操作规程频谱分析仪操作规程一、概述频谱分析仪是一种用于分析信号频谱特性的仪器设备，广泛应用于电子通信、无线电、音频等领域。
正确操作频谱分析仪，能够有效地获取信号频谱信息，提高工作效率和结果准确性。
本操作规程旨在规范频谱分析仪的使用方法，确保安全、准确地完成工作任务。
二、安全操作1. 在使用频谱分析仪前，要仔细阅读并理解设备的操作手册，熟悉各个操作按钮和功能。
2. 使用频谱分析仪时，应穿戴好防护装备，包括护目镜、防静电手套等。
3. 频谱分析仪使用过程中需保持工作区域整洁，禁止在测量和分析时乱放杂物。
4. 频谱分析仪禁止进行未经授权的维修和拆卸，若设备故障应将其送至专业的维修机构。
三、基本操作1. 开机准备a. 检查设备连接：确保频谱分析仪与待测信号源正确连接，并检查连接线缆是否良好。
b. 打开电源：按下电源按钮，待设备启动完成后等待几秒钟进入工作状态。
c. 设定参数：根据测量需求，在仪器面板上设置所需的频率范围、带宽等参数。
确保参数设置正确。
2. 信号测量a. 将待测信号输入频谱分析仪后，可以通过观察仪器面板上的频谱显示，获取信号频谱信息。
b. 调节中心频率和跨距：根据测量需求，通过仪器面板上的旋钮调节中心频率和跨距，确保能够观察到感兴趣的频率范围。
c. 设置参考电平和衰减器：在观察信号时，可以根据信号强度调节参考电平和衰减器，确保信号不超出仪器的测量范围。
d. 频谱峰值测量：通过仪器面板上的峰值功率测量功能，可以测量信号的峰值功率，并记录相应的频率和功率值。
e. 保存数据：如果需要保存测量结果，可以将数据存储在仪器内部存储器或通过外部存储设备保存。
四、高级操作1. 频谱分析a. 选择合适的窗口函数：在频谱分析时，可以根据信号的特性选择合适的窗口函数，以减小频谱泄漏和谱分辨能力的折损。
b. 调节扫描速率和数据点数：根据测量需求和所测试信号的特性，合理设置扫描速率和数据点数，以保证能够捕获到信号的细节。
频谱分析仪和信号源使用说明
一、注意事项：1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。
（安装和拆卸转换头时需要注意）2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
二、常用功能介绍：频谱仪左边是显示屏，右边是操作按键。
左下角是开关。
右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。
当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。
下面分别介绍各部分常用的操作选项。
1、FUNCTIONFrequency->Center：设置中心频率；Frequency->Start：设置起始频率；Frequency->Stop：设置终止频率；Frequency->CF Step：设置频率步进值；Span->WidthSpan：Span->FullSpan：设置全屏显示的频率跨度；AmpL->Ref.Lever：设置参考频率；Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；Measure->Channel Power：信道功率；Measure->Occupied BandWith：占用带宽；Measure->Harmonic Distortion：谐波失真；2、MARKERPEAK：该键最常用，用来标记输入信号峰值功率；3、SYSTEM该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。
由于软盘不常用，所以一般用相机直接拍摄当前的图像。
Preset：将系统恢复到默认状态；4、CONTROLTrace->Clr&Wrt：清除当前显示；Trace->Max Hold：保留最大值；Trace->Min Hold：保留最小值；CPL->All Auto：所有的设为自动；CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；CPL->VBW：设置显示带宽；CPL->Swp Time：扫频时间；（一般RBW和VBW设置为自动；Swp Time保持默认值）5、DA TA ENTRY该部分用来输入数值。
频谱分析仪的使用
•
頻率控制(frequency control)
掃描式頻譜分析儀使用一連串的本地振盪器與混波電 路，來量測輸入信號的頻譜，第1級的本地振盪器決定輸 入頻率被分析的範圍，藉著lst本地振盪(LO)LO的頻率掃 描，在一個特定的頻率範圍或展頻(frequency range or span)，則一個相對範圍的輸入信號頻率，就被掃描通過 解析頻寬(RBW)濾波器。 • 頻率控制通常決定掃描頻率範圍的中心，並產生一個點 在螢幕中心，於是頻率就以中心頻率(Center frequency) 為參考點，然而，某些模式的操作，頻率控制決定頻率掃 描的起始點，同時以螢幕左邊為參考點，此參考點於是稱 為起始頻率(starting frequency)。 • 改變中心或起始頻率，簡單地操作頻率控制鈕，即可改 變中心或起始頻率。 •
3.頻譜分析儀的使用
3-1 目的 3-2 原理 3-3 實習項目與步示原理。 • 2.熟練頻譜分析儀的操作。 • 3.以頻譜分析儀作各種信號量測
3-2 原 理
電氣信號(electrical signal)指電壓或電流對時間的變化， 它是時間的函數，稱之為時間領域表示(time domain representation)，假若信號的表示是以其波幅對頻率的方式來 表示，它是頻率的函數，稱此為頻率領域表示(frequency domain representation)，頻域表示通常稱為信號的頻譜。 時間領域的表示和量測是以示波器來顯示其變化及數值示 波器對波形的變化如上昇、下降時間，過射(overshoot)和振 鈴(ringing)等是較佳的儀器，而在頻率領域的表示和量測是 以頻譜分析儀為最佳儀器,它對信號諧波成份，如諧波失 真，或信號調變，如三次交互調變(Third-order intermodulation)以及頻率分佈(spectral occupancy)等是最佳的 顯示和量測儀器，信號的時間與頻率領域關係如圖 3-1所示。
频谱仪使用说明
频谱仪使用说明频谱仪是一种用于分析信号频谱特性的仪器，广泛应用于通信、无线电、音频、视频等领域。
在本文中，将对频谱仪的基本使用方法进行详细说明。
一、频谱仪的基本原理频谱仪可以将时域信号转换为频域信号，显示出信号在不同频率上的能量分布情况。
其基本原理是通过对输入信号进行快速傅里叶变换（FFT）得到信号的频谱信息，然后将频谱信息在显示器上进行显示。
二、频谱仪的主要组成部分频谱仪主要由输入端、变频器、滤波器、FFT处理器、显示器等部分组成。
输入端用于接收待测信号，变频器用于调整频率范围，滤波器用于对信号进行预处理，FFT处理器进行傅里叶变换得到频谱信息，最终在显示器上显示。
三、频谱仪的基本操作步骤1.连接信号源：将待测信号通过信号源连接到频谱仪的输入端。
2.调整参数：根据需要，调整频谱仪的参数设置。
主要包括中心频率、频率范围、分辨率带宽、显示单位等。
3.观察频谱：打开频谱仪的电源，将待测信号输入到频谱仪中。
可以通过调整中心频率和频率范围来观察不同频率范围内的频谱情况，通过调整分辨率带宽来调整观测精度。
4.调整滤波器：若信号中存在噪声或干扰，可以通过调整滤波器的参数来滤除不需要的频率成分。
常见的滤波器有低通滤波器、带通滤波器等。
5.切换显示模式：频谱仪通常具有不同的显示模式，如扫描模式、持续模式等。
根据需要，可以通过切换显示模式来观察信号的动态特性。
6.保存数据：若需要保存频谱数据，可以将数据通过USB接口或其他存储介质保存到计算机或其他设备上。
四、频谱仪的常见应用场景1.通信领域：用于分析信号的频谱特性，帮助进行信号调试和优化。
2.无线电领域：用于对无线电信号进行分析和监测，如无线电频率占用情况的研究等。
3.音频、视频领域：用于分析音频、视频信号的频谱特性，帮助进行音视频的质量控制和优化。
4.科学研究领域：用于分析各种信号的频谱特性，如天文学、物理学等。
五、频谱仪的常见型号和品牌目前市面上常见的频谱仪品牌有Agilent、Rohde & Schwarz、Tektronix等，常见的型号有Agilent E4407B、Rohde & Schwarz FSH6、Tektronix RSA306等。

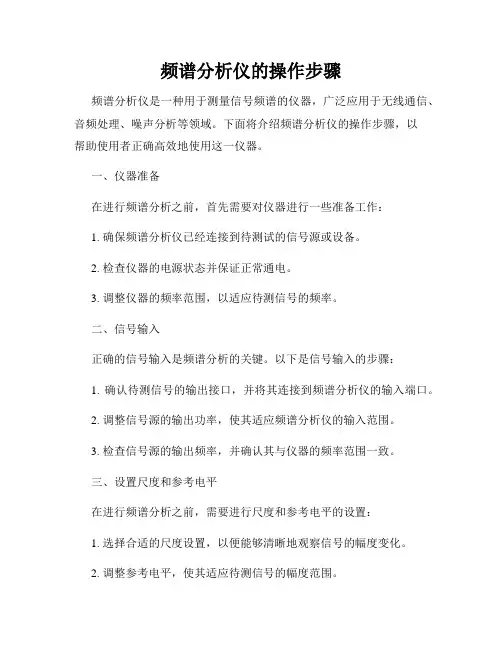

频谱分析仪的操作步骤
频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。
下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。
一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。
2. 检查仪器的电源状态并保证正常通电。
3. 调整仪器的频率范围，以适应待测信号的频率。
二、信号输入正确的信号输入是频谱分析的关键。
以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。
2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。
3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。
三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。
2. 调整参考电平，使其适应待测信号的幅度范围。
四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。
根据需要选择合适的窗口类型，并设置相应的窗口函数。
五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。
2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。
3. 开始采集信号并进行频谱分析。
4. 观察频谱显示，并根据需要进行数据记录或分析。
六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。
2. 进行信号调整和优化，以提高信号质量。
3. 根据频谱分析结果检测和定位干扰源。
4. 进行频率选择和信号过滤，以提取关注频段内的信号。
七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。
频谱分析仪的使用方法
频谱分析仪的使用方法频谱分析仪的使用方法（第一页）13MHz信号。
一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。
然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。
同时它还可以判断信号，特别是VCO信号是否纯净。
可见频谱分析仪在手机维修过程中是十分重要的。
另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。
一、使用前须知在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。
1．分贝(dB)分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下：分贝数：101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A功率比B功率大3dB，2．分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为：分贝毫瓦=101g(dBm)例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。
如果发射功率为40mw，则10g40w／1mw--46dBm。
二、频谱分析仪介绍生产频谱分析仪的厂家不多。
我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。
相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。
频谱仪使用教程
频谱仪使用教程频谱分析仪在频域内分析信号的图示测试仪，以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度，原理为用窄带带通滤波器对信号进行选通，紧要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
实在操作使用规程包括以下六个步骤。
（一）硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调整仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调整信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、停止频率）和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态（INSTRUMNTSTATE）掌控区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅佑襄助掌控、COPY 打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
掌控（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM 缩放。
大旋钮下面的两个带箭头的键STEP搭配大旋钮使用作上调、下调。
（二）输入和输出接口：位于一起面板下边一排。
TVIN测视频指标的信号输入口；VOLINTEN是内外一套旋钮掌控、调整内置喇叭的音量和屏幕亮度；CALOUT仪器自检信号输出；300Mhz29dBmv仪器标准信号输出口；PROBEPWR仪器探针电源；IN75Ω1M—1.8G测试信号总输入口。
EN8000中文说明书
EN8000振动监测故障诊断专家系统用户操作手册北京英华达电力电子工程科技有限公司2007年3月目录第一章系统概述 (1)1.1 系统总体结构 (1)1.2 数据采集站 (1)1.3数据服务器 (2)1.4工作站 (2)第二章软件安装 (3)2.1概述 (3)2.2操作系统安装与设置 (3)2.2.1 网络通讯协议 (3)2.2.2 计算机标识 (4)2.2.3 IP地址 (4)2.2.3.1独立小型网络 (4)2.2.3.2使用已有网络 (5)2.2.3.3拨号网络的设置 (5)2.2.3.4检查网络是否连通 (6)2.3 EN8000软件安装 (7)2.3.1输入密码 (7)2.3.2确认用户信息 (7)2.3.3选择安装类型 (8)2.3.4选择安装路径 (8)2.3.5复制文件 (9)2.3.6安装完成 (10)2.4 系统备份 (10)2.4.1输入用户名和密码 (10)2.4.2输入用户信息 (10)2.4.3显示系统信息 (11)2.4.4选择目录 (11)2.4.5复制文件 (12)2.4.6完成 (12)第三章参数设置 (14)3.1 概述 (14)3.2 启动参数设置程序 (14)3.3 参数设置主界面 (15)3.3.1主菜单 (15)3.3.2快捷工具栏 (16)3.3.3参数分类栏 (16)3.4打开参数 (17)3.4.1打开本地参数 (18)3.4.2从服务器下载参数 (18)3.5 系统构成 (18)3.5.1系统 (19)3.5.2采集站 (19)3.5.3服务器 (20)3.5.4 机组设备 (21)3.5.5 机组轴系 (22)3.6 采集模块设置 (23)3.6.1 选择采集模块 (24)3.6.2增加或删除采集模块 (25)3.6.3 修改采集模块参数 (25)3.6.3.1 键相模块 (25)3.6.3.2 振动采集模块 (26)3.6.3.3 过程量采集模块 (27)3.6.3.4 开关量输入采集模块 (28)3.6.3.5 开关量输出采集模块 (28)3.6.4列表 (29)3.6.5全部模块列表 (29)3.7通道参数 (30)3.7.1 参数编辑 (31)3.7.2 复制和粘贴 (31)3.7.3 一般参数 (32)3.7.4 转速通道 (32)3.7.5 振动通道 (33)3.7.6 轴系通道对 (34)3.7.7 过程量通道 (35)3.7.8 开关量输入通道 (36)3.7.9 开关量输出通道 (37)3.8报警参数设置 (38)3.8.1 参数编辑 (38)3.8.2复制和粘贴 (38)3.8.3 转速通道 (38)3.8.4 振动通道 (39)3.8.4.1单值报警 (39)3.8.4.2逻辑组合 (39)3.8.4.3无报警 (41)3.8.4.4报警延时 (41)3.8.5 过程量通道 (41)3.9 逻辑组合 (41)3.9.1逻辑通道的增减 (42)3.9.2逻辑表达式节点的增减 (42)3.9.3逻辑通道的修改 (43)3.9.4逻辑表达式的修改 (43)3.10 事件数据存储 (43)3.10.1 启停机事件数据存储 (44)3.10.1.1增加和删除启停机事件 (44)3.10.1.2设置开停机事件参数 (44)3.10.1.3存储通道 (44)3.10.2 报警事件数据存储 (45)3.10.2.1增加和删除报警事件 (45)3.10.2.2报警事件参数 (45)3.10.2.3存储通道 (46)3.11 用户设置 (47)3.12 保存参数 (48)3.12.1 保存 (48)3.12.2 上传 (48)3.12.3 导出 (49)3.13 退出 (49)第四章采集监测 (50)4.1概述 (50)4.2安装采集站软件 (50)4.3启动采集站程序 (51)4.4数据采集 (51)4.5监测分析 (53)第五章监测分析 (54)5.1概述 (54)5.2安装监测分析程序 (54)5.3启动监测分析程序 (54)5.3.1输入用户名和密码 (54)5.3.2输入服务器名称 (55)5.4程序界面概述 (56)5.4.1主菜单 (56)5.4.2分析工具栏 (57)5.4.3画面工具栏 (59)5.4.4状态栏 (59)5.5登录服务器 (59)5.5.1登录 (60)5.5.2断开 (60)5.5.3变更用户 (61)5.6监测画面 (61)5.6.1画面切换 (61)5.6.2 查看画面单元信息 (62)5.6.3 选择画面单元 (62)5.6.4 显示分析图或列表 (62)5.7数据 (62)5.7.1实时数据 (62)5.7.2打开历史数据 (63)5.7.2.1时间数值输入模式 (63)5.7.2.2鼠标点选模式 (64)5.7.3打开事件数据 (65)5.7.4打开备份数据 (66)5.7.5备份数据 (67)5.8选择通道 (68)5.8.1监测画面点选通道 (68)5.8.2通道列表选择 (69)5.8.2.1 选取或取消选取通道 (69)5.8.2.2 按归属分类显示 (70)5.8.2.3 按通道类型分类 (70)5.8.2.4 选择振动特征值 (71)5.9数据分析 (72)5.9.1数据列表 (73)5.9.2趋势图 (75)5.9.3相关趋势图 (80)5.9.4波特图 (81)5.9.5极坐标图 (84)5.9.6轴心位置图 (87)5.9.7振动时域波形 (90)5.9.8轴心轨迹图 (95)5.9.9全息谱图 (98)5.9.10轴系仿真 (100)5.9.11频谱图 (103)5.9.12级联图 (107)5.9.13瀑布图 (110)5.10报警状态和报警记录 (113)5.10.1 当前报警状态 (113)5.10.1.1简明状态列表 (114)5.10.1.2详细状态列表 (114)5.10.1.3分类显示 (115)5.10.2 报警记录 (116)5.10.3报警统计 (116)5.11窗口 (117)5.12打印输出 (118)5.12.1打印 (119)5.12.2输出到Excel文件 (119)5.12.3输出到Bmp文件 (119)5.12.4复制到剪贴板 (120)5.13其他功能操作 (120)5.13.1系统日志 (120)5.13.2网络状态 (121)5.13.3系统时间 (121)5.14退出程序 (121)第六章故障诊断专家系统 (122)6.1 应用故障诊断专家系统的意义 (122)6.2故障诊断知识库的管理 (122)6.3 故障诊断专家系统使用说明 (123)6.3.1 检查相关参数 (124)6.3.2 选择诊断对象 (124)6.3.3 选择数据 (125)6.3.4 自动诊断 (125)6.3.5 再次诊断 (126)6.3.6 对话诊断 (126)6.3.7存储诊断结果报告 (127)6.3.8事故追忆 (127)第七章动平衡计算 (128)7.1 动平衡软件使用说明 (128)7.2最小二乘法影响系数计算 (128)7.3 最小二乘法影响系数动平衡 (129)7.4谐分量法影响系数计算 (130)7.5谐分量法影响系数动平衡 (130)7.6 重量的合成与分解 (131)7.7矢量加减运算 (131)7.8估算剩余振动模块 (132)7.9 文件管理 (132)第八章监测画面组态 (133)8.1 概述 (133)8.2启动画面组态程序 (133)8.3界面 (133)8.3.1工具栏 (134)8.3.2画面页切换按钮工具栏 (135)8.3.3状态栏 (136)8.4 打开和保存画面 (136)8.4.1打开本地磁盘文件 (136)8.4.2打开服务器上的文件 (137)8.4.3保存到本地磁盘 (138)8.4.4保存到服务器 (138)8.5 设置画面数量和标题 (138)8.5.1 画面页数的增加和删减 (138)8.5.2 画面排列先后次序 (139)8.5.3 修改画面标题 (139)8.5.4设置画面有效区域 (139)8.5.5 自动循环设置 (139)8.6 通道显示单元 (140)8.6.1数据显示单元放到画面上 (140)8.6.2修改数据显示单元大小和位置 (140)8.6.3修改数据显示单元外观属性 (141)8.6.3.1面板 (142)8.6.3.2棒图 (142)8.6.3.3数值 (143)8.6.3.4指示灯 (144)8.6.3.5开关 (145)8.6.3.6动画 (145)8.6.3.7权限 (146)8.7 图库 (146)8.7.1浏览图库内容 (147)8.7.2将图片放到画面上 (147)8.7.3打开图片文件 (147)8.7.4将图片添加到图库 (147)8.8 绘图 (147)8.8.1绘制和调整折线 (148)8.8.2绘制和调整曲线 (150)8.8.3绘制和调整多边形 (152)8.8.4绘制和调整矩形 (154)8.8.5绘制和调整圆角矩形 (155)8.8.6绘制和调整椭圆 (156)8.8.7绘制和调整三角形 (156)8.8.8绘制和调整弧形 (158)8.8.9绘制和调整文字 (160)8.9 编辑 (161)8.9.1 区域选择 (161)8.9.2 鼠标点选 (162)8.9.3 移动元件 (162)8.9.4 复制与删除 (162)8.9.5撤销 (163)8.9.6整体移动 (163)8.9.7元件清单 (163)8.9.8外观调整 (163)8.9.9通道设置 (164)8.9.10链接 (165)8.9.11文字 (166)8.9.12背景 (166)8.9.13图层的改变 (166)8.9.14排列调整 (167)8.10 选项 (168)8.11 导入和导出 (168)8.11.1导入画面－从画面库 (168)8.11.2导入画面－从文件 (169)8.11.3导出画面－从画面库 (169)8.11.4画面库管理 (170)第九章硬件安装调试 (171)9.1概述 (171)9.2 硬件系统的组成 (171)9.3 组成系统的各种模块 (171)9.3.1 CPU模块 (171)9.3.2 硬盘模块 (171)9.3.3 键相模块 (171)9.3.4 振动板 (173)9.3.5 过程量模块 (176)9.3.6 继电器输出模块 (178)9.4 信号转接模块 (180)9.4.1 键相、四路振动信号转接模块 (180)9.4.2八路振动信号转接模块 (181)9.4.3 缓变量模拟信号转接模块 (182)9.4.4 数字信号转接模块 (183)9.4.5 继电器输出转接模块 (183)9.4.6 3500、3300转接模块 (183)9.5信号连接线 (188)9.5.1 九芯信号连接线 (188)9.5.2 37芯信号连接线 (188)9.5.3 25芯信号连接线 (188)9.6 功能模块 (188)9.6.1低频补偿模块 (188)9.6.2 电压电流变送模块 (188)9.7 EN8000零配件编号目录 (189)9.8 系统安装准备 (190)9.8.1系统需要的各种信号 (190)9.8.2 网络通讯环境 (190)9.8.3安全可靠的电源 (191)9.8.4所需材料 (191)9.8.5开孔尺寸 (191)9.9 采集箱的安装 (193)9.10 上位机的安装 (193)9.11 安装注意事项 (193)9.12 系统接线 (194)9.12.1对信号线的要求 (194)9.12.2对接线工具的要求 (194)9.12.3屏蔽要求（接地） (194)9.12.4对具体接线的要求 (194)9.12.5 接线后的检查 (194)第十章系统维护 (195)10.1网络方面的故障排除 (195)10.2 数据采集方面的故障排除 (196)10.3程序启动方面的故障排除 (199)第一章系统概述1.1 系统总体结构EN8000系统一般由采集站（智能数据采集箱，也称下位机）、数据服务器及工作站（上位机）的多台计算机组成，计算机间通过以太网连接。
频谱仪基本使用频谱分析仪基本操作
REF PEAK LOG 10 dB/ SPAN 200 kHz .0 dBm ATTEN 10 dB MKR-TRK 300.0015 MHz -20.04 dBm
WA SB SC FC CORR
CENTER 300.0015 MHz #RES BW 3 kHz
VBW 3
kHz
SPAN 200.0 kHz SWP 100 msec
Emin
频谱分析仪基本测量
调幅信号 FFT变换测量调幅信号
MARKER D 1kHz -26dB
DdB
fm
频谱分析仪基本测量
调频信号 频域法测量调频信号
MARKER D 1.0 kHz -40dB
频谱分析仪基本测量
调频信号 Bessel函数法测调频信号
MARKER D 100Hz
频谱分析仪基本测量
三阶失真
f
2f
3f
2f1-f2 f1
取样检波 f2 2f2-f1
(a) 二阶失真
CENTER 300 MHz RES BW 1 MHz
（ b 三阶失真
SPAN 500 MHz SWP 50 msec
-70 -60 -50 -40 -30 -20 -10 混频器输入电平
VBW 1 MHz
预选器的特点：
SELECT 1 2 3 4 MAKER ON OFF Mark Menus 1 More of 2
MAKER PK--PK Peak Menus 2 More of 2
MARKER CF MAKER AMPTD MK TRACE AUTO ABC MK READ F T I P MARK ALL OFF 2 More of 2 MAKER D NEXT PEAK NEXT PEAKRIGHT NEXT PEAK LEFT 1 More of 2
频谱分析仪使用方法说明书
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。
按下电源按钮，等待仪器启动完成。
2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。
3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性，设置输入衰减、频率范围等参数。
4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。
在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南，选择存储路径和文件名，并确认保存。
四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。
3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南，了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。
2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。
E8000在线式电能质量监测装置用户手册
E8000在线式电能质量监测装置使用说明书V1.0广州致远电子股份有限公司Guangzhou ZHIYUAN Electronics Stock Co.,Ltd.目录1.概述 (1)1.1 关于本说明书 (1)1.2 产品清单 (1)2. 参数规格 (2)2.1 常规参数 (2)2.2 测量参数 (3)3.基本操作 (7)3.1 安全须知 (7)3.2 装置外观及结构 (7)3.3 平台说明 (10)3.4 接口说明 (10)3.5 按键功能说明 (12)4.接线说明 (15)4.1 接线要求 (15)4.2 典型接线图 (15)5.软件简介 (17)5.1 菜单结构 (17)5.2 界面简介 (18)6.实时波形 (19)6.1 电压 (19)6.2 电流 (19)6.3 相位角 (20)7.谐波分析 (21)7.1 谐波 (21)7.2 间谐波 (22)7.3 高频谐波 (22)7.4 谐波功率 (23)8.波动闪变 (23)8.1 闪变 (23)8.2 波动 (24)8.3 不平衡 (24)8.4 功率 (25)9.文件管理 (26)9.1 文件查看 (26)9.2 数据导出 (26)10.录波 (28)10.1 手动录波 (28)10.2 定时录波 (28)10.3 触发录波 (29)10.4 DI电平录波子菜单 (29)11.定值管理 (31)11.1 监测点参数 (31)11.2 暂态参数 (32)11.3 稳态参数 (32)11.4 谐波电流 (33)11.5 接线方式 (34)12.告警 (36)12.1 越限告警 (36)12.2 稳态告警 (38)13.系统设置 (39)13.1 系统信息 (39)13.2 网络设置 (40)13.3 协议设置 (40)13.4 校时设置 (41)13.5 继电器 (41)14.运输与存储 (43)1. 概述1.1 关于本说明书本说明书提供如何以安全的方式使用在线式电能质量监测装置的准确和完整的信息。
频谱分析仪操作手册
◆ CONFIG 顯示 CONFIG(1)功能表
◆ Copy Dev 顯示 COPY DEV 功能表，用來輸出螢幕資料
◆ Printer 選擇印表機，當作螢幕資料輸出端
◆ F.Disk 選擇軟碟，當作螢幕資料輸出端
3.3.10 HOLD(Hold) 先按下 Shift 鍵，直到 LED 燈滅了再放手
◆ HOLD 當啟動此功能後，將使面板功能無效，如欲回復面板功能，再按下 Shift 鍵直到 LED 燈滅
3.3.11 LEVEL(Frequency Level) 當按下 level 鍵時，顯示螢幕功能表
◆ Level 顯示 level 功能表，可設定參考位準
◆ Res 1Hz 設定計頻器解析度為 1Hz
◆ Counter Off 關閉計頻器
3.3.7 DISPLAY(Line and Window) 當按下 DISPLAY 鍵時，顯示螢幕功能表
◆ DISPLAY 顯示 DISPLAY 功能表
◆ Display Line ON/OFF 切換 DISPLAY LINE 為 ON/OFF，DISLAY LINE 作為基準線，當比較軌跡位
6
◆ Peak 顯示 PEAK BW 功能表，並偵測峰值
◆ RBW Auto 自動設定 RBW 值
◆ RBW 9kHz 設定 RBW 到 9KHz ◆ RBW 120kHz 設定 RBW 到 120KHz
◆ Normal 把目前的 detector 切換到 trace
◆ Field 顯示天線功能表，選擇天線修正因素(5D2W cable ,10m including the cable loss)
频谱分析仪使用说明分解PPT28页
