低压变频控制柜使用说明书学习资料
GGD低压配电柜使用说明书

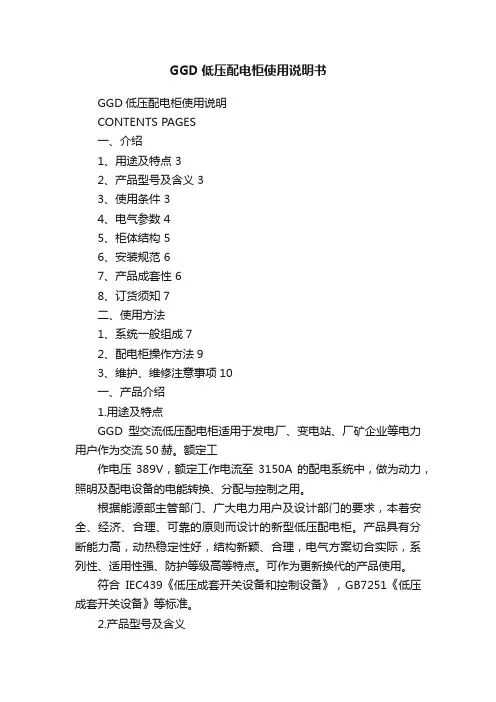

GGD低压配电柜使用说明书GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 32、产品型号及含义 33、使用条件 34、电气参数 45、柜体结构 56、安装规范 67、产品成套性 68、订货须知7二、使用方法1、系统一般组成72、配电柜操作方法93、维护、维修注意事项10一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。
额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。
根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。
可作为更新换代的产品使用。
符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。
24h内的平均温度不得大于+35℃。
3．2 户内安装使用，使用地点的海拔高度不超过2000M。
3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。
在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
3．4 设备安装时与垂直面的倾斜度不超过5度。
3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。
4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。
4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5. 柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。
变频控制柜使用说明
变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。
它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。
变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。
3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。
可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。
低压变频柜技术说明

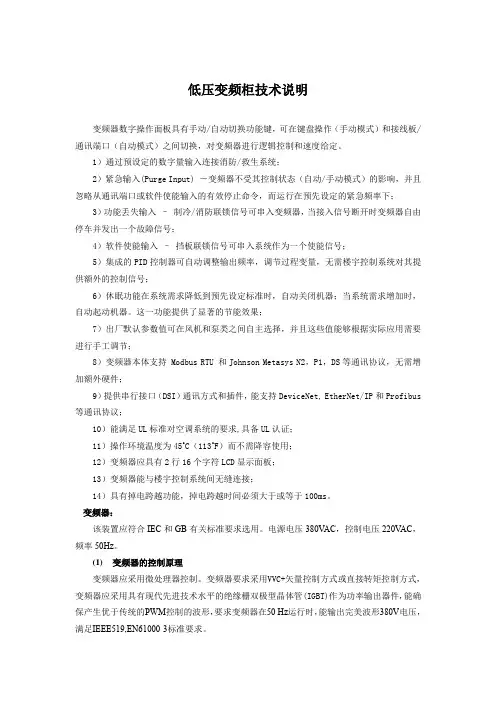

低压变频柜技术说明变频器数字操作面板具有手动/自动切换功能键，可在键盘操作（手动模式）和接线板/通讯端口（自动模式）之间切换，对变频器进行逻辑控制和速度给定。
1）通过预设定的数字量输入连接消防/救生系统；2）紧急输入(Purge Input) －变频器不受其控制状态（自动/手动模式）的影响，并且忽略从通讯端口或软件使能输入的有效停止命令，而运行在预先设定的紧急频率下；3）功能丢失输入–制冷/消防联锁信号可串入变频器，当接入信号断开时变频器自由停车并发出一个故障信号；4）软件使能输入–挡板联锁信号可串入系统作为一个使能信号；5）集成的PID控制器可自动调整输出频率，调节过程变量，无需楼宇控制系统对其提供额外的控制信号；6）休眠功能在系统需求降低到预先设定标准时，自动关闭机器；当系统需求增加时，自动起动机器。
这一功能提供了显著的节能效果；7）出厂默认参数值可在风机和泵类之间自主选择，并且这些值能够根据实际应用需要进行手工调节；8）变频器本体支持 Modbus RTU 和Johnson Metasys N2，P1，DS等通讯协议，无需增加额外硬件；9）提供串行接口（DSI）通讯方式和插件，能支持DeviceNet, EtherNet/IP和Profibus 等通讯协议；10）能满足UL标准对空调系统的要求,具备UL认证；11）操作环境温度为45˚C（113˚F）而不需降容使用；12）变频器应具有2行16个字符LCD显示面板；13）变频器能与楼宇控制系统间无缝连接；14）具有掉电跨越功能，掉电跨越时间必须大于或等于100ms。
变频器：该装置应符合IEC和GB有关标准要求选用。
电源电压380V AC，控制电压220VAC，频率50Hz。
(1)变频器的控制原理变频器应采用微处理器控制。
变频器要求采用VVC+矢量控制方式或直接转矩控制方式，变频器应采用具有现代先进技术水平的绝缘栅双极型晶体管(IGBT)作为功率输出器件，能确保产生优于传统的PWM控制的波形，要求变频器在50 Hz运行时，能输出完美波形380V电压，满足IEEE519,EN61000-3标准要求。
西门子低压变频控制使用说明书-修改过[2]
![西门子低压变频控制使用说明书-修改过[2]](https://img.taocdn.com/s3/m/39f4121514791711cc7917ec.png)
低压变频控制柜操作说明书天津市三源电力成套设备有限公司一.概述本套控制系统针对18台电机进行控制，共包括三台1.5KW电机，八台7.5KW电机，两台15KW电机，两台22KW电机，两台30KW电机，一台37KW电机。
以上设备除了一台1.5KW电机以外，其余设备均采用变频器控制，本套电气控制柜与DCS控制系统有接口信号30KW以上电机盘面上加有电流表显示。
柜内布置零排、地排。
二. 使用条件：1．海拨不超过1000米。
2．户内环境温度－10℃－+40℃。
3．空气最大相对湿度不超过85%(相当于空气温度20±5℃时)。
4．设备停止使用时间，环境温度不低于－10℃。
5．没有导电及易爆尘埃以及没有腐蚀金属和破坏绝缘的气体及蒸汽的场所。
6．无剧烈振动和冲击以及垂直倾斜不超过5°的场所。
7．温度变化速度率每小时不超过5°，相对湿度变化率每小时不超过5%。
8．交流电应符合下列规定：(1)正弦波。
(2)振幅波动范围不超过±10%Ue。
三．操作程序：设备按原理和接线图安装完毕后进行操作运行，在通电前应把柜内开关全部关断。
操作人员应先把控制原理图看懂，并认真地读一下变频器使用说明书。
1.把主电源和备用电源接入柜内，用电压转换开关检查三相电压是否正常。
2.合上总电源空气开关QF，主母线带电，合上开空气关QF1至QF18此时17台变频器带电，可以在就地和远控操作电机的起动和停止。
3．操作说明：3.1 就地操作输料系统各电机时，把面板上的‘就地远控’旋钮开关至‘就地’位置，按起动按钮此时运行指示灯显示，变频器显示面板显示电动机运转频率，用DCS输入模拟信号4---20mA（端子YQ01+和YQ01-）调节电动机运转速度。
停止电机运转时，按停止按钮电动机停止运转，面板上停止指示灯显示。
3.2 远控自动操作输料系统各电机时，把面板上的‘就地远控’旋钮开关至‘远控’位置，用DCS输入起动信号（端子X63和X65）此时运行指示灯显示，变频器显示面板显示电动机运转频率，用DCS输入模拟信号4---20mA（端子YQ01+和YQ01-）调节电动机运转速度。
低压配电柜操作说明(二)
低压配电柜操作说明（二）引言：低压配电柜是现代工业生产中不可或缺的设备之一，它具备对电能进行分配和保护的功能。
本文档旨在为操作人员提供有关低压配电柜的操作指南，以确保安全、高效地使用该设备。
正文：一、低压配电柜的基本概述1. 低压配电柜的定义2. 低压配电柜的主要组成部分3. 低压配电柜的工作原理4. 低压配电柜的安装要求5. 低压配电柜的常见故障及排除方法二、低压配电柜的操作流程1. 低压配电柜的启动和停止流程2. 电路断开和接通的操作步骤3. 警告和应急措施的执行方法4. 低压配电柜的定期检查和维护方法5. 低压配电柜的故障处理流程三、低压配电柜的安全操作规范1. 低压配电柜的安全操作要求2. 低压配电柜的操作人员必备的安全知识3. 防止触电和火灾的预防措施4. 输电线路的安全操作技巧5. 遇到意外情况时的应急处理方法四、低压配电柜的节能和环保指导1. 低压配电柜的节能意义和原则2. 如何合理利用低压配电柜进行电能节约3. 低压配电柜的环保维护方法4. 废旧低压配电柜的处理和回收办法5. 低压配电柜的环保监测和评估建议五、低压配电柜的未来发展趋势1. 低压配电柜的技术创新方向2. 智能化低压配电柜的发展前景3. 低压配电柜与可再生能源的结合4. 低压配电柜的网络化管理趋势5. 提升低压配电柜安全性能的研究方向总结：本文旨在为操作人员提供低压配电柜的操作指南，从基本概述、操作流程、安全操作规范、节能环保指导以及未来发展趋势等五个大点进行详细的阐述。
通过正确操作和遵守安全规范，能够确保低压配电柜的安全和高效运行，同时也为未来发展提供了一些参考。
2000型操作手册
可显示项目说明：
可显示项 项目 说明
HH xx xxx xxx
开机延时正记数，按设定键进入编程状态 设定压力和实际压力。当 Hz 频率灯亮时，显示实际压力和频率。定时停时为时钟
F xx
显示参数项目。按▲或▼键可加减参数项目，按□键可显示该项的内容，即下项。
D xx xx E1
显示参数内容值，按▲或▼键可加减参数，按□键可储存更改的资料。
z 所有泵采用循环软起控制方式，先起先停，手动时可工频起动任意一台泵 z 可能任意设置泵的组合方式，及工作泵的数 量，一箱多用、不需加泵时可以定时换泵 z 采用远传压力表或压力变送器（可选） z 在线设定参数调整方便，特别是仅用加减键 就可以设定压力，给厂家及用户都带来了极 大的方便 z 具有小流量停机功能（即休眠功能），在节 能方面有特殊要求的场合能给您带来方便。 z 设定压力和实际压力为三位数码显示，所以
简易型：
此系统采用变频器内置 PID 功能，可以实现一用一备、一用两备、一用一补、一用 两补控制方式。变频器采用本公司自已生产的 SF2300 型变频器，低压元件采用国内知 名品牌产品。具有如下功能及特点：
z 最多可以实现三台泵的控制 z 可选远传压力表或压力变送器（可选） z 频率设定可以采用数字设定或外部电位器给定（可 选） z 具有 PID 休眠功能 z 变频器具有瞬时停电不停机功能 z 箱体采用静电喷涂工艺，无眩光，防腐能力强 z 面板指示灯一应俱全，操作简单 z 可选落地式柜体和壁挂式箱体 z 具有低水位停泵功能 z 变频器过载能力强
LW Hz
低水位指示，既 CT2 与 COM2 短接时，灯亮并停机。 频率指示，显示频率和实际压力。
注：中文（x）通指 0-9 阿拉伯数字。
PowerXL DV1系列低压变频器说明书
PowerXL DV1系列低压变频器高效节能新一代变频器2PowerXL DV1系列低压变频器目录PowerXL DV1系列低压变频器产品概述技术特点产品型号标准技术数据端子接线图主回路配线及端子规格外观尺寸可选附件 (22345567)伊顿DV1系列变频器是针对机械设备制造领域所设计的一款优秀产 品，以紧凑的体积为用户提供了强大的功能，支持V/F 和矢量控制功能，同时其标配的涂层板和独立风道设计，以及最高达到200%的过载能力，为变频器提供了强大的环境适应能力。
在使用方面，其转盘式飞梭设计和明晰的菜单格式，显著简化了用户的操作。
PowerXL DV1系列低压变频器产品概述●支持SVPWM ，V/F 控制，矢量控制等多种控制方式；●内置PID 控制器；●内置EMC 滤波器（DV1)；●内置制动斩波器：● DV1 2.2KW 及以上内置● DV1E1全系列内置●内置双Modbus 接口；●支持导轨安装；●最高650 Hz 输出； ●标配I/O 数量：DV1：● 4DI, 1RO ● 1AI DV1E1：● 6DI, 1DO, 1RO ● 2AI, 1AO●丰富的软件功能：● 电机参数自动测量功能● 16段速● 节能模式● 摆频（三角波）功能● 用户自定义程序运行模式等技术特点DV1系列低压变频器 /electrical目录描述 页码 DV1系列低压变频器3DV1系列低压变频器型号说明DV1系列低压变频器 /electrical 产品型号标准注:* 功率是基于230V/400V 四级或六级鼠笼式感应电机确定，仅供参考；* 产品选择标准为电动机额定电流小于或等于变频器标称的额定电流；1D8: 额定电流1.8A, 220V 单相 0.2KW 2D7: 额定电流2.7A, 220V 单相 0.4KW 4D5: 额定电流4.5A, 220V 单相 0.75KW 8D0: 额定电流8.0A, 220V 单相 1.5KW 011: 额定电流11A, 220V 单相 2.2 KW 1D8: 额定电流1.8A, 220V 三相 0.2KW 3D0: 额定电流3.0A, 220V 三相 0.4KW 5D0: 额定电流5.0A, 220V 三相 0.75KW 8D0: 额定电流8.0A, 220V 三相 1.5KW 011: 额定电流11A, 220V 三相 2.2 KW 017: 额定电流17.5A, 220V 三相 3.7 KW 1D5: 额定电流1.5A, 380V 三相 0.4KW 2D6: 额定电流2.6A, 380V 三相 0.75KW 4D2: 额定电流4.2A, 380V 三相 1.5KW 6D0: 额定电流6.0A, 380V 三相 2.2KW 9D0: 额定电流9.0A, 380V 三相 3.7 KW 012: 额定电流12A, 380V 三相 5.5 KW产品系列DV1=系列名称电压等级1= 单相3= 三相电压等级2= 220V 级= 440V 级4EMC 滤波器F = 带内置 EMC 滤波器附件C = 涂层电路板内置制动斩波器 N =不带制动斩波器B =带制动斩波器显示选项C CE1= 带显示面板=功能增强型防护等级 20= IP20电流等级DV1-1 21D8 F N -C 20 C产品选型电压等级壳架尺寸额定功率（KW ）DV1型号DV1E1型号3AC 380-480V3AC 200-240V1AC 200-240VFR1FR2FR1FR2FR1FR20.40.751.52.23.75.50.20.40.751.52.23.70.20.40.751.52.2DV1-341D5FB-C20CE1 DV1-342D6FB-C20CE1 DV1-344D2FB-C20CE1 DV1-346D0FB-C20CE1 DV1-349D0FB-C20CE1 DV1-34012FB-C20CE1DV1-122D7FB-C20CE1 DV1-124D5FB-C20CE1 DV1-128D0FB-C20CE1 DV1-12011FB-C20CE1 DV1-341D5FN-C20C DV1-342D6FN-C20C DV1-344D2FN-C20C DV1-346D0FB-C20C DV1-349D0FB-C20C DV1-34012FB-C20C DV1-321D8FN-C20C DV1-323D0FN-C20C DV1-325D0FN-C20C DV1-328D0FN-C20C DV1-32011FB-C20C DV1-32017FB-C20C DV1-121D8FN-C20C DV1-122D7FN-C20C DV1-124D5FN-C20C DV1-128D0FB-C20C DV1-12011FB-C20C4DV1系列低压变频器电气参数DV1系列低压变频器 /electrical电气参数220V 单相系列220V 三相系列产品描述 380V 三相系列过电流能力载波频率最大输出电压允许输入电压范围电源频率变动范围控制方式输出频率频率分辨率（数字设定）频率分辨率（模拟量输入）启动转矩模拟量输入类型保护功能冷却方式显示功能LED 灯通信V/F 控制国际认证产品标准安全性周围温度周围湿度保存温度周围环境海拔振动防护等级污染等级150% 60秒，200% 1 秒1-15 KHz 3相 380-480V 323-528V 50/60Hz +/-5%SVPWM,V/F 控制，磁通矢量控制0-650.00 Hz0.01 Hz （100Hz 以内），0.1Hz （大于100Hz ）0-5V 或4-20mA ，11 bit ；0-10V ，12 bit 3 Hz 时180%，5 Hz 时200%（磁通矢量）0-5V ，0-10V ，4-20mA输出短路保护；过电流保护；过电压保护；低电压保护；马达过热保护；IGBT 过热保护；接地/漏电保护；通信异常保护；0.4KW 产品自然冷却，其它风冷输出频率，输出电流，输出电压，输出功率，报警记录（最多12组）等频率监视，电压监视，电流监视，马达运行指示，控制模式指示，外置操作面板指示内置Modbus RTU定转矩曲线，变转矩曲线，5点控制曲线CE**EN 61800-3:2004/A1:2012EN 61800-5-1:2007-10 ~ +50℃ (未冻结下)90%Rh 以下(未结露下)-20 ~ +65℃室内，无腐蚀性气体，无易燃性气体，无易燃性粉尘。
伊顿DV1X1系列低压变频器说明书
PowerXL DV1X1系列低压变频器简单 可靠 高效新一代紧凑型变频器适用于0.2kW至22kW的三相异步及同步电机2PowerXL DV1X1系列低压变频器目录PowerXL DV1X1系列低压变频器产品概述技术特点产品标准产品型号技术参数端子接线图配线及端子规格外观尺寸可选附件制动电阻选型 (222345781011)伊顿DV1X1系列变频器是针对机械设备制造领域所开发的全新一代紧凑型变频器，产品采用书本式窄体设计，具有体积小，温升低，操作便捷，稳定可靠以及经济高效的特点。
DV1X1系列变频器全部采用强化防护涂层电路板和先进的结构设计，兼顾了产品的散热和防尘需求，保证了产品可靠性和稳定性，广泛适用于各种恶劣的现场环境。
PowerXL DV1X1系列低压变频器产品概述●支持V/F 控制（自定义曲线，节能控制等），开环矢量控制，满足不同应用控制需求●支持同步电机控制，更高能效，减少碳排放●强化PCBA 防护涂层，符合3C3，3S3等级要求，可耐受严苛的环境条件●全系列内置制动单元，更强的动态制动能力●内置双Modbus RJ45接口，组网更便捷●支持并排零间距安装，节省柜内空间●输入输出信号：● 数字量输入：4路 DI1- DI4, 支持PNP 或NPN●模拟量输入：1路 AI （可设置为DI 使用）●数字量输出：1路 DO ，集电极开路输出●继电器输出：1路 RO ，带有公共点的1常开和1常闭触点●模拟量输出：1路 AO●丰富的软件应用功能：● 内置节能控制算法，有效降低能耗，并可监控用电量数据● 多段速功能● 瞬时掉电控制功能● 自动/捕捉再起动功能● PID 控制器● 内置张力控制算法● 摆频（三角波）功能●用户自定义程序运行模式● 通过功能强大的Drive Xpert 软件，用户可以应用虚拟示波器功能在电脑上实时监控各项参数，使调试，监控，故障排查更为便捷高效技术特点DV1X1系列低压变频器 /electrical目录描述 页码 DV1X1系列低压变频器3DV1X1系列低压变频器产品型号DV1X1系列低压变频器 /electrical 产品型号说明注:* 功率是基于220V/380V 四级或六级鼠笼式感应电机确定，仅供参考。
低压配电柜使用说明
低压配电柜使用说明1.安全操作-在操作低压配电柜之前，确保柜门关闭并锁紧，以避免电击等意外伤害。
-佩戴好工作服、绝缘手套和护目镜等安全设备，并确保操作手部干燥无浑浊，以免电流通过。
-在操作配电柜时，避免触摸金属部件，以防止电流通过人体。
2.机械操作-在操作低压配电柜之前，确保电源已经关闭，并使用标准电压表验证电源是否已经切断。
-开启低压配电柜的柜门之前，需将手按照说明书指示的开门按扭进行操作。
-操作前，应该确保自己在合适的位置，以免被柜门冲击或磁力影响。
-操作配电柜时，要轻开轻关，避免用力过猛导致损坏柜门。
-在操作低压配电柜之前，确保无异物堵塞或夹住柜门，以免带来不必要的卡阻。
3.电器操作-操作低压配电柜时务必阅读并按照说明书来进行正确的电器操作。
-配电柜内部的电源开关和断路器，只能由专业人员进行操作，不得私自调整。
-在操作低压配电柜之前，确保电源已经切断，并通过电压表或电流表确认电源线路断开。
-在操作前应检查电器设备的运行状态，如存在烧坏、漏电等问题，应及时通知专业人员进行维修。
-操作低压配电柜时，要轻柔稳定地进行开关操作，以免振动或过力的触发操作，导致开关或接触器的损坏。
-配电柜内的电器设备需要经常进行检测和维护，以确保其正常工作。
4.接地和绝缘-在操作低压配电柜之前，确保配电柜的接地线已经连接好，以确保电流的正常接地。
-配电柜的接地电阻需符合国家标准，以确保设备的安全可靠。
-在操作低压配电柜时，不得将绝缘材料覆盖在接地线上，以确保接地线的良好接触。
-对于需要绝缘的设备和电缆，要使用合适的绝缘材料进行覆盖，以防止触电事故的发生。
5.清洁与维护-配电柜一般需要设立专门的维护制度，定期对配电柜进行清洁与维护。
-清洁时，要使用干净的软布或刷子进行清洁，不得使用硬物或带有酸碱性的清洁剂。
-定期检查配电柜的电源线路、开关、接触器等部件是否存在异常，如有异常及时排查和处理问题。
总结：低压配电柜的使用需要注意安全操作，机械操作，电器操作，接地和绝缘以及清洁与维护。
变频控制柜相关基础知识学习总结.doc
变频控制柜相关基础知识学习总结在工业生产中各种用电设备并不是所有时间都是满负荷的运转，同时这些用电设备在启动时瞬间产生的大电流，强电压会对设备的一些精密部件产生损害，甚至影响设备的使用寿命。
变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机，泵等用电设备的损害。
同时自带模拟量输入（速度控制或反馈信号用），PID 控制，泵切换控制（用于恒压），通信功能，宏功能（针对不同的场合有不同的参数设定），多段速等等。
可广泛适用于工农业生产及各类建筑的给水、排水、消防、冷热水循环等多种场合的自动控制。
一、变频控制柜的组成变频控制柜主要由变频器、断路器，交流接触器，热继电器，指示灯，按钮开关，中间继电器，电压电流表，端子以及电线等组成。
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
(本图为通用变频器电路原理图)二、变频器的工作原理我们知道，交流电动机的同步转速表达式位：n二60 f(l-s)/p ⑴式中n -- 异步电动机的转速；f -- 异步电动机的频率；s——电动机转差率；p——电动机极对数。
由式⑴可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0〜50Hz的范围内变化时，电动机转速调节范围非常宽。
变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的髙效率、高性能的调速手段。
三、变频控制器的其他组成元件。
断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
低压配电柜使用说明书
低压配电柜
使
用
说
明
书
盛隆电气集团
一．概况：
本低压配电柜是用于实能电能分配和控制，主要用于控制电动机、照明、负载保护及无功补偿的综合控制柜，具有过载、短路、漏电保护，能妥善保护控制柜及回路的安全。
在进行控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。
如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。
请在熟练掌握有关控制柜说明书之后再进行安装使用。
二、使用环境：
1、使用电压：380V A C
2、相对温度：≤80%
3、温度：-20℃～50℃
4、控制柜（包括机械设备上的所有电器）应安装在防雨、防尘的厂房内。
三、主要技术参数：
1、型式：MNS型
2、电源：三相五线线380V
3、外形尺寸：600×2000×1000mm（长×高×宽）
四、安装方式：
柜体底板设有4个10×30安装孔，通过4个M8×30螺钉固定。
五、使用方法
参见控制系统操作说明及操作流程。
六、检查与维修
1、控制柜检查按下表方法检查：
七、运输与安装
1、运输时必须小心谨慎，不得跌、撞、碰、砸。
2、包装箱应防潮、防雨，不得露天存放。
3、安装时箱体应牢固地固定在车壁上。
4、按图纸要求，正确接线，接地应牢固可靠。
5、检查安装、接线等无误后方可通电工作。
八、低压控制柜外形图及按钮标示。
变频控制柜操作说明
变频控制柜操作说明
变频控制柜操作说明
本文档详细介绍了变频控制柜的操作步骤及相关注意事项，旨在帮助用户正确、安全地使用变频控制柜。
请在使用变频控制柜之前仔细阅读本文档，并按照文中的指导进行操作。
章节一、引言
在本章节中，我们将介绍变频控制柜的概述，包括其定义、主要用途和特点。
章节二、控制柜组成部分
本章节将详细介绍变频控制柜的组成部分，包括主控制器、电源模块、输入/输出模块以及其他附件等。
章节三、准备工作
在本章节中，我们将列出使用变频控制柜之前需要做的准备工作，如检查供电电压是否符合要求、连接相关电缆等。
章节四、开机操作
本章节将介绍如何正确启动变频控制柜，包括按顺序打开电源开关、检查指示灯状态等。
章节五、参数设置
在本章节中，我们将详细介绍如何进行参数设置，包括使用参数编辑器、输入所需参数值等。
章节六、故障排除
本章节将列出一些常见故障及其解决方法，以便用户在遇到故障时可以及时进行排除。
章节七、安全注意事项
在本章节中，我们将提供一些安全注意事项，以确保用户在操作变频控制柜时的安全性。
章节八、附件
请查阅附件，其中包括变频控制柜的相关连接图和其他重要文件。
法律名词及注释：
1、变频控制柜：指用于控制电机转速，实现电机变频调速的设备。
2、主控制器：变频控制柜的核心部件，负责控制和监控整个系统的运行。
3、电源模块：变频控制柜提供电能供应的模块，通常需要连接到电网。
4、输入/输出模块：用于与外部设备进行信息交互的模块，如传感器、运动控制器等。
低压变频控制柜使用说明书
潜油电泵变频控制系统使用说明书胜利油田胜利泵业有限责任公司注意: 潜油电泵变频控制系统仅能由熟悉启动控制柜和相关机械系统的人员从事安装、调试，以及随后的系统维护工作，否则可能会造成人员伤害或设备损坏。
注意: 潜油电泵变频控制系统必须保证所接动力装置与其相匹配，安装务必遵守用户手册，否则可能会造成人员伤害或设备损坏。
注意: 潜油电泵变频控制系统前请认真阅读用户手册，否则使用不当可能会造成人员伤害或设备损坏。
注意: 潜油电泵变频控制系统必须牢固接地。
注意:在打开设备进行维修之前，确保主电源断开。
为了保证电动机的保护能够正确动作，输入变频器的电动机参数必须与实际使用的电动机完全相符。
本用户手册仅适用于潜油电泵变频控制系统。
由于产品改进等原因，本手册的内容如有变化，恕不另行通知。
目录一、系统概述 (3)二、应用范围 (3)三、主要功能 (3)四、使用条件 (3)五、技术参数 (4)六、工作原理图 (4)七、型号及含义 (4)八、使用方法 (5)九、维护与保养 (5)十、故障排除 (5)一、系统概述该控制系统使用于控制交流异步电动机的运行，可实现对机组的平稳启动、停止，根据负载情况手动调节输出频率，进而调节电机的转速，使设备的生产能力达到自由可调、节能及延长机组使用寿命的目的降压变压器●变频控制柜●正弦波滤波器●变频升压变压器系统采用低压变频然后升压的方式来满足中压电机的使用要求。
正弦波滤波器装置能够有效地滤掉高频部分，使其输出的正弦波达到完美无谐波，从而降低了升压变压器的制造费用，提高了变压器和电机的使用寿命；降压变压器和升压变压器配合使用去满足各种中压电机电压的要求(1-10KV)。
二、应用范围变频控制系统广泛应用于：石油、天然气、煤炭、冶金、电力及相关领域的电动机、泵、风机等交流动力装置的启停、运行控制。
三、主要功能该系统可提供多种功能●保护功能（欠载、过载、缺相、短路、电源断电时的运行、IR补偿功能、堵转、接地）●参数检测●参数设置●节能运行●急停四、使用条件1、环境温度 -40℃～+50℃；2、户内、外安装；3、空气相对湿度不超过85%（环境温度20℃时）；4、无剧烈振动和颠簸及垂直倾斜度不超过5°的场所；5、无易燃易爆及腐蚀性气体和无导电尘埃的场所；6、电网电压波动不超过±15%。
变频控制柜使用说明
变频控制柜使用说明一、引言随着工业自动化水平的不断提高，变频控制柜作为一种重要的电气控制设备，广泛应用于各种机械设备中。
变频控制柜通过控制电机的转速，实现对设备的精确控制，从而提高设备的运行效率和稳定性。
本使用说明旨在为用户提供变频控制柜的正确使用方法、注意事项以及维护保养等方面的指导，以确保设备的正常运行和延长使用寿命。
二、设备概述变频控制柜是一种集成了变频器、PLC、触摸屏等电气元件的控制柜，用于实现对电机的转速、方向、启动、停止等控制。
变频控制柜具有结构紧凑、操作简便、控制精度高等特点，广泛应用于风机、水泵、压缩机、传送带等各种机械设备中。
三、使用方法1.开机前的准备在使用变频控制柜之前，请确保以下事项已经完成：（1）检查变频控制柜的电源是否正常，电压是否符合设备要求；（2）检查变频控制柜内的电气元件是否完好，无损坏或松动现象；（3）检查电机及其连接线是否完好，无破损或接触不良现象；（4）根据设备要求，设置合适的参数，如转速、启动时间、停止时间等。
2.开机操作（1）按下变频控制柜上的电源开关，接通电源；（2）在触摸屏或操作面板上选择相应的控制模式（如手动、自动等）；（3）根据控制模式，设置相应的参数，如转速、启动时间、停止时间等；（4）按下启动按钮，电机开始运行；（5）在运行过程中，可以根据需要对电机的转速、方向等进行调整。
3.关机操作（1）按下停止按钮，电机停止运行；（2）断开变频控制柜的电源开关，关闭电源。
四、注意事项1.请勿在设备运行过程中随意更改参数设置，以免影响设备的正常运行；2.在使用过程中，如发现设备异常或故障，请立即停机并联系专业人员进行检修；3.请勿随意拆卸或更改变频控制柜内的电气元件，以免损坏设备或造成安全隐患；4.在使用过程中，请保持变频控制柜及其周围环境的清洁干燥，避免潮湿或灰尘对设备造成损害；5.请定期对变频控制柜进行维护保养，检查电气元件的连接是否紧固、散热是否良好等，以确保设备的长期稳定运行。
变频控制柜说明书(易能37KW)
XL-21型YDBY-2-37B 变频控制柜使用说明书镇江远大泵业有限公司目录一、概述二、型号说明三、使用条件四、工作原理五、操作规程六、变频器参数设置七、外形及安装尺寸八、注意事项九．原理接线图一、概述：XL-21型YDBY-2-37B变频控制柜是根据用户需要而配置的一台用于启动水泵电机、运行控制以及检测保护的设备。
它采用最先进的交流变频调速技术，根据供水管网的压力或流量信号进行控制，自动调节水泵机组的工作状态，使供水压力或流量保持稳定的机电一体化的成套供水设备。
它采用变频器为主要元器件改变电机转速从而改变水泵的输出水流大小保证水网管道的压力或流量恒定。
对电机进行变频启动，很大程度上解决了电机在起动时电流对电网冲击过大的问题。
本控制柜采用了一台变频器控制二台水泵电机的方式，既可就地变频启、停水泵，也可远程控制变频启、停水泵。
在运行过程中，提供监视运行的各种无源触点，便与系统PLC编程监视和管理。
其技术水平居国内领先地位，使用这种设备，可为用户提供优良的供水质量，实现了测量、监视、控制为一体的自动控制模式，进一步提高了控制电路的可靠性和系统运行的平稳性。
此外本控制柜对水泵电机具有过流、过载、短路、等各项保护，其技术水平居国内领先地位，实现了测量、监视、控制为一体的自动控制模式，大大降低了劳动强度，可以达到无人值守的目的。
二、型号说明：方式:B为变频功率数量（1、2、3）远大泵业控制柜注：缺省数量为1，电压为AC220V三、使用条件：1．海拔高度不超过2000m；2．周围空气温度-25℃-50℃；3．空气相对温度不超过85%；4．无剧烈震动和颠簸冲击及垂直斜度不超过5°的场所；5．无爆炸危险，介质中无足以腐蚀金属和破坏绝缘的气体和导电尘埃的场所；6．无雨雾及小蒸气侵袭的场所。
四、工作原理1、本控制柜采用变频器为主要元器件，在启动时平稳，最小限度地减小了对用户电网的冲击。
在运行中可灵活设置电机启动时的各项参数，优化电机的启动效果。
低压配电柜使用说明
低压配电柜使用说明1.产品概述XM照明电能计量箱是一种广泛应用于发电厂、变电所、厂矿企业、高层建筑等电力用户的照明电能计量箱。
它适用于交流400V及以下的三相四线或三相五线系统，用户可以根据自己的需求选择不同型号和电流等级的断路器。
XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求》等标准。
2.使用环境条件2.1 周围空气温度应在-25℃至40℃之间，24小时内的平均温度不得高于35℃。
2.2 使用地点的海拔高度不应超过2000米。
2.3 设备安装时与垂直面的倾斜度不得超过5%。
2.4 安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃。
2.5 如果用户有特殊要求或上述使用条件不能满足，应与制造厂商协商解决。
3.开关柜主要技术参数（仅供参考）表1：XL-21项目单位数值额定工作电压 V AC380/220V（50Hz）额定绝缘电压 V AC400V主母线额定电流 A 250额定短时耐受电流（1s） KA 6额定峰值耐受电流 KA 10.2主开关分断能 KA 6防护等级 IP304.运输及存放4.1 出厂条件：在所有工作完成后，应按照相关标准及设计要求进行出厂检验，符合要求方可出厂。
4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。
4.3 运输与装卸：选择汽车运输时，应避免配电箱在运输或装卸时受到剧烈冲击。
4.4 交货及中间存储：4.4.1 货到现场后，应进行如下检查：检查是否缺件或运输损坏，并向发货人或运送者出具证明；检查照明电能计量箱是否完好，是否受潮。
最好对损坏部分进行摄影。
4.4.2 最适宜的中间存储条件：没有其他有害条件的影响；干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。
变频控制柜调试培训
变频控制柜调试说明书(一)，使用前准备-----------------------------------------------------2(二)，送电调试--------------------------------------------------------4(三)，变频器调试----------------------------------------------------5 ★14组继电器输出调整----------------------------6 ★32组监控器调整--------------------------------7★40组PID控制1调整 ---------------------------10★加减泵条件------------------------------------14★参数备份--------------------------------------15(四)，压力设定流程图---------------------------------------------16(五)，压力不稳定调节---------------------------------------------17(六)，常见故障分析------------------------------------------------17(七)，附录变频器ACS510 (PID宏+PLC)参数表-------------19川源(中国)机械有限公司(一)，变频控制柜调试说明书一、使用前准备：变频控制柜1,检查控制柜负载能力与水泵电机功率是否相符。
控制柜是否符合当地环境要求，是否符合设计需求。
2,检查柜内元件有无脱落，接线是否有不牢、不良的迹象。
重新紧固电路螺丝。
3,检查柜内图纸、保固书、仪表配件，如电接点压力表、远传压力表、压力变送器等是否齐全。
4,按图纸接好电源线、动力线、仪表配件控制线等。
