止水帷幕监理细则
城阳人民医院止水帷幕监理细则
城阳人民医院止水帷幕监理细则目录一、工程概况 (2)二、监理控制依据 (3)三、监理控制要点 (3)四、监理控制流图 (4)五、质量控制措施.......................... . (5)六、安全监理控制措施 (9)为了止水帷幕工程施工阶段监理工作的顺利实施，根据《建设工程委托监理合同》和《监理规划（大纲）》的规定和要求，特制定本工程施工阶段监理工作实施细则。
一、工程概况：本工程为青岛城阳区人民医院止水帷幕工程，该工程位于城阳区，交通便利，基础条件良好。
为保证周边已有建筑的安全和本医院的降水效果而进行的一项工程。
本工程由青岛玉泰桩基工程公司与青岛建安建设集团施工，青岛市建筑计院研究院集团有限公司，青岛东方理有限公司负责施工阶段的监理。
本工程由于是二级深基坑，采取一次开挖4.70左右，然后再进行桩支护施工，最后在进行二次开挖。
本工程止水帷幕采用水泥土搅拌桩，处理范围约200米，设计桩径为500，有效桩长为9m，设计水泥掺入比为15%，水泥采用32.5 级复合硅酸盐水泥。
长螺旋灌注桩9m，80cm直径，C25新世界商品砼总共33根。
二、监理控制依据：建设单位与施工单位签定的《建设工程施工合同》、建设单位与监理单位签定的《建设工程委托监理合同》、《岩土工程勘察报告》、设计图纸及说明、国家现行建筑施工及验收规范、质量检验评定标准等，如：《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑桩基技术规范》JGJ94-94、《混凝土结构工程施工质量验收规范》GB50204-2002、《建筑工程施工质量验收统一标准》GB50300-2001、《建筑基桩检测技术规范》JGJ106-2003、建设部有关工程建设的政策、法规、文件、规定等（包括《建设工程监理规范》），如：《建设工程质量管理条例》（国务院令279 号）、《工程建设监理规定》（建设部、国家计委1995 年发布）、《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行规定》（建设部2002 年发布）、建设部关于印发《房屋建筑工程施工旁站监理管理办法（试行）的通知》（建市［2002］189 号）等。
世代家园止水帷幕监理细则
黄骅市世代家园止水帷幕工程监理实施细则（水泥土搅拌桩工程）编制人：_______________审核人：_______________黄骅市工程建设监理有限公司二0一一年二月目录一、工程况 (1)二、监理控制据 (1)三、监理工作控制标 (1)四、监理控制点 (2)五、水泥土搅拌桩监理控制流图 (2)六、水泥土搅拌桩质量控制施 (2)七、水泥土搅拌桩成桩质量检验与测 (4)八、施工技术资料的监督理 (5)九、旁站监理案 (5)十、安全监理控制措施 (7)为了止水帷幕工程施工阶段监理工作的顺利实施，根据《建设工程委托监理合同》和《监理规划（大纲）》的规定和要求，特制定本工程施工阶段监理工作实施细则。
一、工程概况：本工程为黄骅市沈庄片区回迁安置楼（世代家园）止水帷幕工程，该工程位于黄骅东区，交通便利，基础条件良好。
为保证周边已有建筑的安全和本小区的降水效果而进行的一项工程。
本工程由沧州市金龙桩基工程公司与黄骅市华中地基基础处理公司施工，黄骅市建筑设计院设计，黄骅市工程建设监理有限公司负责施工阶段的监理。
本工程止水帷幕采用水泥土搅拌桩，处理范围约1300米计3300 多根，设计桩径为600,有效桩长为14m设计水泥掺入比为15%水泥采用32.5 级复合硅酸盐水泥。
二、监理控制依据：建设单位与施工单位签定的《建设工程施工合同》、建设单位与监理单位签定的《建设工程委托监理合同》、《岩土工程勘察报告》、设计图纸及说明、国家现行建筑施工及验收规范、质量检验评定标准等，如：《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94-94、《混凝土结构工程施工质量验收规范》GB50204-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑基桩检测技术规范》JGJ106-2003建设部有关工程建设的政策、法规、文件、规定等（包括《建设工程监理规范》）,如：《建设工程质量管理条例》（国务院令279 号）、《工程建设监理规定》（建设部、国家计委1995 年发布）、《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行规定》（建设部2002 年发布）、建设部关于印发《房屋建筑工程施工旁站监理管理办法（试行）的通知》（建市[ 2002]189 号）等。
土建施工01标段止水帷幕监理细则
郑州市轨道交通3号线二期工程土建施工监理项目土建施工01标段止水帷幕监理实施细则编制：审核：批准：上海同济工程项目管理咨询有限公司郑州市轨道交通3号线二期工程土建施工项目监理部二○二○年三月监理实施细则审批表（轨道交通工程）编号：目录1 工程概况 (1)1.1工程概况 (1)1.2工程地质情况 (2)1.3场地水文地质概况 (3)2 专业工程特点 (3)3 专业监理范围和目标 (4)4 监理工作的依据 (5)5 监理工作流程 (6)6 监理工作要点及目标值 (7)6.1事前控制 (7)6.2事中控制 (8)6.3事后控制 (12)7 监理工作方法及措施 (13)7.1监理工作方法 (13)7.2监理措施 (13)7.3安全监理措施 (14)7.4文明施工监理措施 (15)7.5常见质量通病及防治措施 (16)1 工程概况1.1 工程概况郑州轨道交通3号线是中心城区一条由西北至东南的斜向径向线路。
它联系惠济区、城市北部片区、老城区、郑东新区和经济技术开发区，基本贯穿东西向城市发展主轴，与轨道交通1号线共同担负起支撑城市东西向空间拓展和功能布局的任务，满足东西向客流走廊的运输需求，是市区除1号线外最重要的一条东西向轨道交通线路。
郑州轨道交通3号线二期工程为一期工程向南延伸，起于一期工程终点航海东路站，沿经开第十七大街、经开第十五大街走行，南止于经南十五路路口，线路长约6.081km，设站4座，均为地下线，其中换乘车站2座：分别在司庄站与11号线换乘，在南曹站与14号线换乘。
平均站间距1.5km，最大站间距3116.853m(航海东路站-程庄站)，最小站间距877.912m(程庄站-司庄站)。
本工程土建分两个施工标段： 01 标段包括 2 个地下车站和 2 个盾构区间，分别为经南十五路站、南曹站，区间为经南十五路站-南曹站区间、南曹站-司庄站区间；02标段包括2个地下车站和2个盾构区间，分别为程庄站、司庄站、区间为航海东路站~程庄站区间（含区间风井）、程庄站~司庄站区间。
高压摆喷止水帏幕监理细则
高压摆喷止水帷幕监理实施细则编制：批准：广东工程建设监理公司一、工程概况：本工程占地8800多平方米，设有6层地下室，基坑开挖深度-22.40米，高压摆喷止水帷幕平均深度约16.0米，总摆喷面积约4400平方米。
本止水帷幕工程采用φ150钻机，孔距1.8米，摆喷角度为20º至25º。
二、本专业工程特点：1．场地条件根据工程地质报告，场地内地质条件较为复杂，有杂填土、淤泥土、流砂层，局部有夹层，对于钻孔成孔有一定难度。
2．工期要求根据批准的施工组织设计，本专业工程工期为40个日历天。
3．质量要求所成墙体整体性与连续性良好，平均厚度不小于20cm，墙体抗渗标号S6，强度15MPa .4．工程实施中的有关要求高压摆喷止水帷幕主要是机械施工，要求设备性能良好，操作人员技术熟练，应严格按工序分奇、偶数孔号进行施工，使之搭接效果好，形成板式帷幕。
5．施工中应特别注意的事项施工前应在地面进行试喷，检查设备性能及运转状况是否正常，各项参数应符合设计要求，摆转与提开必须连续不间断，当终喷后在孔口应立即进行补浆，防止产生局部离析下沉。
6．监理记录在整个摆喷施工过程中，监理人员应严格按照规范、设计要求对承包商的施工记录进行全面跟踪检查，并与自身的抽查记录进行对比。
三、编制依据：1．国家、省、市颁布的规范、规程、技术标准；2．经批准的工程设计图纸及图纸汇审记录；3．《建设工程监理规范》（GB50319-2000）；4．监理规划；5．经批准的单项施工组织设计（方案）。
四、监理工作流程：五、监理人员分工及职责：专业监理工程师：xxx 负责1#钻机，专业监理工程师：xxx 负责2#钻机。
六、监理工作的控制点及目标值：1．确保孔位的准确目标：全部符合设计要求；2．确保成孔质量目标：全部合格垂直度偏差小于0.5%；3．确保止水帷幕质量目标：全部符合设计要求.七、监理工作内容、方法及措施：（一）施工前准备工作：1．熟悉施工图，掌握工程地质勘察报告；2．组织有关单位对施工图进行会审；3．审查分包单位的资质，并检查施工准备情况；4．审查单项施工组织方案的可行性.（二）施工过程监理：1．质量控制①、严把进场原材料的检验关，并做好抽检记录，合格后方可使用；②、复核钻孔的孔位，检查孔序、孔径、孔深及垂直度偏差是否符合设计要求；③、做好终孔验收原始签证记录；④、严格监控摆喷顺序，按奇、偶数不同方向施工，检查喷杆的喷射方向与喷射角度是否符合设计要求；⑤、抽查水气浆压力、流量等，并做好抽查记录、测试进浆比重；⑥、注意孔内的泥浆置换情况，待孔口回浆正常时方可进行高压喷射；⑦、检查喷杆的提升速度是否符合设计要求；⑧、严格检查终喷后的孔口情况，要求施工单位封孔补浆直至孔口满浆不再产生析水下沉为止，同时应做好标志，防止漏孔、漏喷；⑨、密切注意地质变化情况，如有异常及时通知设计人员进行处理。
水泥搅拌桩监理实施细则
二. 水泥搅拌桩（止水帷幕）监理实施细则
水泥搅拌桩施工质量监理细则
一、水泥搅拌桩施工的预控内容
1.施工单位应对设计图纸及总说明认真查看，如发现问题应及时与
有关方面联系。
2.核对本图的布置尺寸实际场地及上部结构是否相符，工程放线应
严格要求。
3.控制水泥进场后的报审报验；工程所用水泥应按设计要求，并按
规范要求进行复试，待复试合格后方可使用。
4.场地应先平整，清除桩位处地上、地下一切障碍物，场地低洼处
用粘性土料回填夯实，不得用杂土回填；
5.标定搅拌机械的灰浆泵输送量、灰浆输送管到达搅拌机喷浆口的
时间和起吊设备提升速度等施工工艺参数。
二、水泥搅拌桩施工的监理要点
1. 施工中固化剂应严格按预定的配合比拌制。
起吊应保证起吊设备的平整度和导向架的垂直度。
成桩要控制搅拌机的提升速度（0.2-0.5m/Min）和次数应符合设计要求，使连续均匀，以控制注浆量，保证搅拌均匀，同时泵送必须连续。
2.桩机就位后必须垂直，偏差不得大于0.5%，经确认后方可开钻。
3.搅拌机喷浆提升的速度次数必须满足施工工艺的要求，并应由专人记录。
4.搅拌机预拌下沉时，不宜冲水；当遇到较硬土层下沉太慢时，方可适量冲水，但应考虑冲水成桩对桩身强度的影响；
3.检查机头提升速度，水泥浆或水泥注入量，搅拌桩的长度及标高；
6.进行强度检验时，对水泥土搅拌桩应取28天的试件，试件可钻孔
取芯，或其他规定方法取样；
7.对不合格桩，应根据其位置和数量等具体情况，分别采取补桩或
加强邻桩等措施。
三诚里项目监理部。
高压旋喷止水帷幕施工监理细则

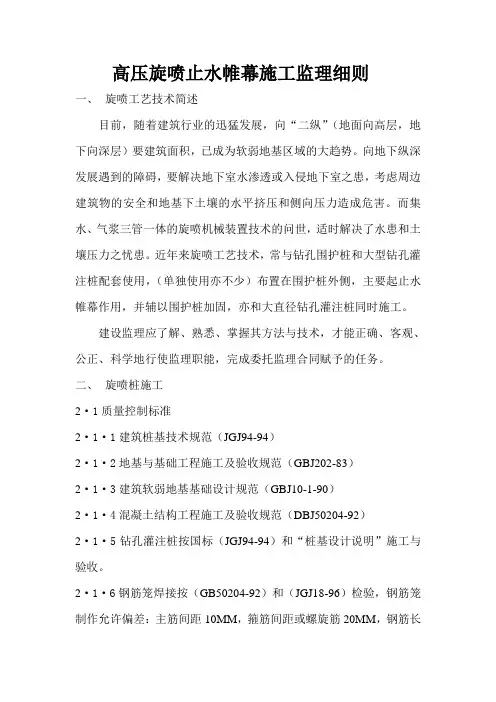

高压旋喷止水帷幕施工监理细则一、旋喷工艺技术简述目前，随着建筑行业的迅猛发展，向“二纵”（地面向高层，地下向深层）要建筑面积，已成为软弱地基区域的大趋势。
向地下纵深发展遇到的障碍，要解决地下室水渗透或入侵地下室之患，考虑周边建筑物的安全和地基下土壤的水平挤压和侧向压力造成危害。
而集水、气浆三管一体的旋喷机械装置技术的问世，适时解决了水患和土壤压力之忧患。
近年来旋喷工艺技术，常与钻孔围护桩和大型钻孔灌注桩配套使用，（单独使用亦不少）布置在围护桩外侧，主要起止水帷幕作用，并辅以围护桩加固，亦和大直径钻孔灌注桩同时施工。
建设监理应了解、熟悉、掌握其方法与技术，才能正确、客观、公正、科学地行使监理职能，完成委托监理合同赋予的任务。
二、旋喷桩施工2·1质量控制标准2·1·1建筑桩基技术规范（JGJ94-94）2·1·2地基与基础工程施工及验收规范（GBJ202-83）2·1·3建筑软弱地基基础设计规范（GBJ10-1-90）2·1·4混凝土结构工程施工及验收规范（DBJ50204-92）2·1·5钻孔灌注桩按国标（JGJ94-94）和“桩基设计说明”施工与验收。
2·1·6钢筋笼焊接按（GB50204-92）和（JGJ18-96）检验，钢筋笼制作允许偏差：主筋间距10MM，箍筋间距或螺旋筋20MM，钢筋长度50MM，主筋保护层厚度50MM 。
2·1·7钢筋偏差不得大于50MM，桩身垂直偏差不大于1%，桩位偏差不大于100MM·2·1·8桩孔孔底沉渣不大于100MM，充盈系数大于1.12·1·9混凝土采用商品砼,桩身混凝土等级通常为C252·2工艺顺序旋喷桩施工,从桩机入场就位,到成桩移位,采用流水作业,使多道工序连续贯通,一气呵成,其流程如下：放样定位→桩机就位→开机旋进沉管（杆）→启开高压水柱，冲刷喷射土体→桩径中土体捣成糊状→启开高压泥浆泵→高压注入水泥浆旋转喷浆同步操作→形成桩形固结体→提升钻杆至设计标高停止供水和水泥喷射→移机新位，即成桩一根。
干船坞止水帷幕监理细则资料
Ⅰ、工程简介一、工程简介1.工程名称：威海船厂整体搬迁扩建工程临时围堰、止水帷幕工程2.工程地点：山东新船重工有限公司厂区内3.工期要求：工期为9个月4.质量控制目标：合格5. 参建各方：业主：山东新船重工有限公司设计：中交第一航务工程勘察设计研究院有限公司监理：山东港通工程管理咨询有限公司施工：葛洲坝集团第六工程有限公司二、监理任务范围：工程质量、进度、投资、安全控制。
三、监理的阶段：施工阶段。
四、工程特点：船坞施工围堰建造、监护及拆除（围堰为重力式沉箱结构，总长度约为387.75m，包括3＃码头及2＃码头东侧的顺岸码头）。
五、编制依据1．《港口工程质量检验评定标准》JTJ 221—982．《防波堤设计与施工规范》JTJ 298—983．《重力式码头设计与施工规范》JTJ 290—984．《水运工程混凝土施工规范》JTJ 268—965．《监理规划》6．《建设工程监理规范》GB 50319—20007．有关设计文件、技术要求Ⅱ、施工阶段的质量控制一、质量控制的原则：1.坚持质量第一、提高质量意识。
工程质量控制是监理工作的重中之重,必须在整个工程建设中坚持质量第一，质量意识贯穿于监理工作每个环节。
2.坚持全过程质量控制，加强预控。
施工阶段质量控制，应对重点工序、薄弱环节可能出现的工程质量问题采取预控，即：事先分析在施工中可能产生的问题，提出对应措施，消减各种隐患和质量问题的发生。
二、质量的事前控制1、对单位、分部、分项工程进行划分，并确定各自的质量标准，明确质量要求。
2、对现场设立的定位导标、水准尺、测深水跎等进行测设、验收。
3、对承包商进场船机、设备进行审查。
4、督促承包单位建立并完善其质量保证体系、技术保证体系、安全保证体系。
5、检查工程使用的原材料“三证”是否齐全，质量是否满足设计和规范要求，并按规范规定抽样送检。
监理工程师按照相关规范要求进行平行试验，平行试验计划见下表：9、检查施工中使用的计量器具是否有相应的技术合格证，正式使用前要进行校验或校正。
【VIP专享】水泥搅拌桩止水帷幕监理细则
上海新高桥开发有限公司高桥新城B-3地块商品房项目—水泥搅拌桩止水幕监理实施细则水泥搅拌桩止水幕监理实施细则一、工程概况1、工程名称：上海高桥新城B-3地块商品房项目；2、设计单位：中建国际（深圳）设计顾问有限公司；3、建设单位：上海新高桥开发有限公司；4、施工单位：上海住总集团建设发展有限公司5、监理单位：上海三凯建设监理有限公司；6、工程建设地点：东至张杨北路、南至夏碧路、西至莱阳路、北至春晖路二、工程建设规模用地面积：27227平方米居住户数：314户;地上计容积率建筑面积：42744.06平方米;地上不计容积率建筑面积：288.53平方米;住宅建筑面积：39893.34平方米;多层住宅建筑面积：7930.80平方米;高层住宅建筑面积：31962.54平方米;配套商业建筑面积：2560.38平方米;配套公建建筑面积：290.34平方米;地下建筑面积：10652.96平方米;地下机动车库：6372.52平方米;1#-8#楼（住宅），9#楼（工建配套），南门卫，西门卫，人防地下车库及室外总体。
二、水泥搅拌止水帷幕工程设计要求：1.由于施工场地的限制，靠北面近高宝路设计采用双轴水泥土搅拌桩。
双轴水泥搅拌桩Φ700@950双轴水泥土搅拌桩，桩深11.6m。
水泥搅拌桩的水泥掺量为13%，在暗浜区域，水泥搅拌桩水泥掺量应增加至16%，并设计轻型井点降水。
三、监理依据:1、基坑围护设计方案，以及有关图纸会审纪要、设计变更、技术核定单等。
2、工程招标文件、合同及补充协议。
3、上级及国家政府机关颁发的施工规范、规定。
4、国家及上海市施工验收规范。
主要包括：《地基与基础工程及验收规范》GBJ202-83上海市标准《地基处理技术规范》DBJ08-40-94《建筑工程施工质量验收统一标准》（GB50300-2001）《软土地基深层搅拌桩加固技术规程》YBJ225-915、经审批的施工组织设计、施工方案等。
四、监理目标1.质量目标：一次验收合格。
某医院止水帷幕工程监理实施细则(基坑开挖与支护工程)
某医院止水帷幕工程监理实施细则（基坑开挖与支护工程）XX医院止水帷幕工程监理实施细则（基坑开挖与支护工程）编制人：审核人：XX监理有限公司二0 年月目录一、工程概况 (2)二、监理控制依据 (3)三、监理控制要点 (3)四、监理控制流图 (4)五、质量控制措施.......................... . (5)六、安全监理控制措施 (9)为了止水帷幕工程施工阶段监理工作的顺利实施，根据《建设工程委托监理合同》和《监理规划（大纲）》的规定和要求，特制定本工程施工阶段监理工作实施细则。
一、工程概况：本工程为XX区人民医院止水帷幕工程，该工程位于城阳区，交通便利，基础条件良好。
为保证周边已有建筑的安全和本医院的降水效果而进行的一项工程。
本工程由XX桩基工程公司与XX建安建设集团施工，XX市建筑计院研究院集团有限公司，XX理有限公司负责施工阶段的监理。
本工程由于是二级深基坑，采取一次开挖4.70左右，然后再进行桩支护施工，最后在进行二次开挖。
本工程止水帷幕采用水泥土搅拌桩，处理范围约200米，设计桩径为500，有效桩长为9m，设计水泥掺入比为15%，水泥采用32.5 级复合硅酸盐水泥。
长螺旋灌注桩9m，80cm直径，C25新世界商品砼总共33根。
二、监理控制依据：建设单位与施工单位签定的《建设工程施工合同》、建设单位与监理单位签定的《建设工程委托监理合同》、《岩土工程勘察报告》、设计图纸及说明、国家现行建筑施工及验收规范、质量检验评定标准等，如：《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑桩基技术规范》JGJ94-94、《混凝土结构工程施工质量验收规范》GB50204-2002、《建筑工程施工质量验收统一标准》GB50300-2001、《建筑基桩检测技术规范》JGJ106-2003、建设部有关工程建设的政策、法规、文件、规定等（包括《建设工程监理规范》），如：《建设工程质量管理条例》（国务院令279 号）、《工程建设监理规定》（建设部、国家计委1995 年发布）、《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行规定》（建设部2002 年发布）、建设部关于印发《房屋建筑工程施工旁站监理管理办法（试行）的通知》（建市［2002］189 号）等。
三轴水泥搅拌桩(支护桩止水帷幕)监理细则
XXX基坑工程三轴水泥搅拌桩监理实施细则编制审核建研凯勃建设工程咨询有限公司目录一．工程概况 (3)二．监理依据 (3)三．监理主要工作内容 (3)四．监理控制措施 (3)一．工程概况:工程名称:建设地点:建设单位：设计单位:施工单位：监理单位:XXX基坑支护工程，基坑普遍开挖深度11.45m，基坑周长862m，基坑面积约47600m2。
本基坑主要采用灌注桩排桩＋一道钢筋砼支撑的支护方式。
基坑围护墙体采用φ1000＠1500钻孔灌注桩，桩长17.6~22。
6m（有效桩长),桩顶落低地面约3m。
坑外止水帷幕采用3φ850＠650三轴搅拌桩,止水帷幕采用单排三轴3φ850@650搅拌桩，桩长14.5～17。
0m，水泥掺量20％；部分搅拌桩内插H500×200×9×14型钢，长度6。
0m.二．监理依据1、《建筑地基基础工程施工质量验收规范》；2、《建筑工程施工质量验收统一标准》（GB50300—2001）；3、《建筑基坑支护技术规程》(JGJ120—99）；4、《建筑机械使用安全技术规程》（JGJ33—2001)；5、《施工现场临时用电安全技术规程》（JGJ46-2005）；6、有关施工规范、质量标准和文明施工规定。
三．监理主要工作内容：依据国家规范、规程,根据本项目监理部所监理工程的特点，结合监理合同、施工合同的特殊要求，对水泥搅拌桩施工中影响质量和安全的关键部位、关键工序编制监理细则；四．监理控制措施湿喷桩施工的场地，事先要回填平整，消除杂物,查明上空和低下有无管线。
如果有问题应要求施工单位提前向项目监理部和业主汇报，以便及时妥善解决。
（一）机械设备及施工要求1.三轴搅拌桩机机组由深层搅拌机、步履式机架、流量计、灰浆拌制及泵送机组、控制柜、输浆管、电缆等组成.水泥土搅拌桩采用“两喷两搅”。
施工中正确使用搅拌机械,确保桩机对中及机架的垂直度和灰浆管路畅通以及灰浆泵的正常压力。
003-止水帷幕监理实施细则
组织分部工程验收
四、监理工作目标值
序号
项目
1
钻 孔
孔序
2
孔位
高压喷射灌浆检测项目
允许偏差 (mm)
检查偏差 范围 点数
检测方法
符合设计
50 且≯+d/5
每孔 每孔
1
观察检查，并查钻孔记 录
1
用经纬仪及钢尺测量
4
北京帕克国际工程咨询有限公司
BELJING PAKE INTERNATIONAL ENGINEERING CONSULTING CO.，LTD
1.5
粉质粘土-粘质粉土
3
粘质粉土-砂质粉土
3
细砂
4
0 57 23.5 0 40 28 0 40 41 40 0
2
内摩擦角 Φ(度)
10 5.5 6.5 30 18.5 32.5 30 34.5 11.3 34.5 32
北京帕克国际工程咨询有限公司
BELJING PAKE INTERNATIONAL ENGINEERING CONSULTING CO.，LTD
三、监理工作的流程
3
北京帕克国际工程咨询有限公司
BELJING PAKE INTERNATIONAL ENGINEERING CONSULTING CO.，LTD
熟悉旋喷桩工程施工图纸及规范
编制旋喷桩工程监理细则
组织监理交底 检查落实施工准备工作
工程开工下达开指令 开展施工阶段的监理工作
审查施工方案 检查落实施工条件 审核设备、原材料质保资料 测量控制网点检查和复核 进行工程质量、进度、投资控制 进行施工安全、合同、信息管理 进行施工组织和协调
水泥搅拌桩止水帷幕监理细则
上海新高桥开发有限公司高桥新城B-3地块商品房项目水泥搅拌桩止水帷幕监理实施细则监理单位（章）：上海三凯建设监理有限公司高桥新城B-3地块商品房项目监理机构专业监理工程师：总监理工程师：日期：水泥搅拌桩止水幕监理实施细则一、工程概况1、工程名称：上海高桥新城B-3地块商品房项目；2、设计单位：中建国际（深圳）设计顾问有限公司；3、建设单位：上海新高桥开发有限公司；4、施工单位：上海住总集团建设发展有限公司5、监理单位：上海三凯建设监理有限公司；6、工程建设地点：东至张杨北路、南至夏碧路、西至莱阳路、北至春晖路二、工程建设规模用地面积：27227平方米居住户数：314户;地上计容积率建筑面积：42744.06平方米;地上不计容积率建筑面积：288.53平方米;住宅建筑面积：39893.34平方米;多层住宅建筑面积：7930.80平方米;高层住宅建筑面积：31962.54平方米;配套商业建筑面积：2560.38平方米;配套公建建筑面积：290.34平方米;地下建筑面积：10652.96平方米;地下机动车库：6372.52平方米;1#-8#楼（住宅），9#楼（工建配套），南门卫，西门卫，人防地下车库及室外总体。
二、水泥搅拌止水帷幕工程设计要求：1.由于施工场地的限制，靠北面近高宝路设计采用双轴水泥土搅拌桩。
双轴水泥搅拌桩Φ700@950双轴水泥土搅拌桩，桩深11.6m。
水泥搅拌桩的水泥掺量为13%，在暗浜区域，水泥搅拌桩水泥掺量应增加至16%，并设计轻型井点降水。
三、监理依据:1、基坑围护设计方案，以及有关图纸会审纪要、设计变更、技术核定单等。
2、工程招标文件、合同及补充协议。
3、上级及国家政府机关颁发的施工规范、规定。
4、国家及上海市施工验收规范。
主要包括：《地基与基础工程及验收规范》GBJ202-83上海市标准《地基处理技术规范》DBJ08-40-94《建筑工程施工质量验收统一标准》（GB50300-2001）《软土地基深层搅拌桩加固技术规程》YBJ225-915、经审批的施工组织设计、施工方案等。
水泥搅拌桩止水帷幕监理细则教学提纲
上海新高桥开发有限公司高桥新城B-3地块商品房项目水泥搅拌桩止水帷幕监理实施细则监理单位（章）：上海三凯建设监理有限公司高桥新城B-3地块商品房项目监理机构专业监理工程师：总监理工程师：日期：水泥搅拌桩止水幕监理实施细则一、工程概况1、工程名称：上海高桥新城B-3地块商品房项目；2、设计单位：中建国际（深圳）设计顾问有限公司；3、建设单位：上海新高桥开发有限公司；4、施工单位：上海住总集团建设发展有限公司5、监理单位：上海三凯建设监理有限公司；6、工程建设地点：东至张杨北路、南至夏碧路、西至莱阳路、北至春晖路二、工程建设规模用地面积：27227平方米居住户数：314户;地上计容积率建筑面积：42744.06平方米;地上不计容积率建筑面积：288.53平方米;住宅建筑面积：39893.34平方米;多层住宅建筑面积：7930.80平方米;高层住宅建筑面积：31962.54平方米;配套商业建筑面积：2560.38平方米;配套公建建筑面积：290.34平方米;地下建筑面积：10652.96平方米;地下机动车库：6372.52平方米;1#-8#楼（住宅），9#楼（工建配套），南门卫，西门卫，人防地下车库及室外总体。
二、水泥搅拌止水帷幕工程设计要求：1.由于施工场地的限制，靠北面近高宝路设计采用双轴水泥土搅拌桩。
双轴水泥搅拌桩Φ700@950双轴水泥土搅拌桩，桩深11.6m。
水泥搅拌桩的水泥掺量为13%，在暗浜区域，水泥搅拌桩水泥掺量应增加至16%，并设计轻型井点降水。
三、监理依据:1、基坑围护设计方案，以及有关图纸会审纪要、设计变更、技术核定单等。
2、工程招标文件、合同及补充协议。
3、上级及国家政府机关颁发的施工规范、规定。
4、国家及上海市施工验收规范。
主要包括：《地基与基础工程及验收规范》GBJ202-83上海市标准《地基处理技术规范》DBJ08-40-94《建筑工程施工质量验收统一标准》（GB50300-2001）《软土地基深层搅拌桩加固技术规程》YBJ225-915、经审批的施工组织设计、施工方案等。
止水帷幕监理细则
******三期工程止水帷幕施工监理细则监理工程师（编制）总监理工程师（批准）*********建设监理公司**********项目监理部2021年8月目录一、工程概况： (3)二、止水帷幕工程设计 (3)三、监理细则编写依据 (5)四、水泥搅拌桩止水帷幕 (6)4.1监理内容 (6)4.2搅拌桩质量控制 (7)4.2.1监理工作流程 (7)4.2.2质量控制点的设置 (8)4.2.3施工质量预控制 (8)4.2.4搅拌桩施工过程质量监理 (9)4.2.5竣工后质量控制 (11)五、高压旋喷桩 (13)5.1旋喷桩质量控制 (13)5.1.1监理工作流程 (13)5.1.2设置质量控制点 (14)5.1.3施工质量控制 (14)5.1.4施工过程控制 (17)5.2安全文明施工监理控制要点 (20)一、工程概况：工程名称：*********三期工程建设单位：*******房地产开发有限公司设计单位：*******勘察设计研究院监理单位：*******建设监理公司总承包单位：*********有限公司本工程位于*******林道北侧，******路。
建筑面积74830.7㎡，住宅部分地上13层的为短肢剪力墙结构（5#～8#，12#～15#，19#～21#楼），层高2.9m，檐口高度38.95m；地下车库为框架板柱结构，层高3.9m，停车数为248辆。
建筑防火等级二级，住宅主体地下室和地下车库防火等级为一级屋面、地下室防水等级为二级，配电间等电气房间及地下室住宅主体外种植顶板防水为一级。
抗震设防烈度为七度；基坑安全等级为二级；使用设计年限50年。
二、止水帷幕工程设计水泥搅拌桩止水帷幕采用双轴搅拌机施工，单轴搅拌直径700mm，单排水泥搅拌桩组间咬合200m，组内咬合200mm。
搅拌桩使用32.5级矿渣硅酸盐水泥，水泥参入比不小于15%。
水泥搅拌桩与一二期交界处增加高压旋喷桩封闭。
附止水帷幕平面、剖面图：三、监理细则编写依据《汉拿房地产成林道项目岩土工程勘察报告》《建筑基坑支护技术规程》JGJ120-99《建筑基坑工程技术规程》DB29-202-2010《建筑基础处理技术规范》JGJ79-2002《建筑地基基础设计规范》GB50007-2002《建筑基坑工程监测技术规范》GB50497-2009《混凝土结构设计规范》GB50010-2010《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《软土地基深层搅拌加固法技术规程》YBJ 225-91《建筑桩基技术规范》JGJ94-2008四、水泥搅拌桩止水帷幕4.1监理内容水泥搅拌桩作为一个分项工程，主要对其施工进度、施工质量等方面进行监督和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汉拿香邑花园三期工程止水帷幕施工监理细则监理工程师（编制）总监理工程师（批准）北京建工京精大房工程建设监理公司汉拿香邑花园项目监理部2012年8月错误! 未定义书签。
二、止水帷幕工程设计错误! 未定义书签。
三、监理细则编写依据错误! 未定义书签。
四、水泥搅拌桩止水帷幕 错误! 未定义书签。
监理内容 错误! 未定义书签。
搅拌桩质量控制 错误! 未定义书签。
监理工作流程 错误! 未定义书签。
质量控制点的设置 错误! 未定义书签。
施工质量预控制 错误! 未定义书签。
搅拌桩施工过程质量监理 错误! 未定义书签。
竣工后质量控制 错误! 未定义书签。
五、高压旋喷桩 错误! 未定义书签。
旋喷桩质量控制 错误! 未定义书签。
监理工作流程 错误! 未定义书签。
设置质量控制点 错误! 未定义书签。
施工质量控制 错误! 未定义书签。
施工过程控制 错误! 未定义书签。
安全文明施工监理控制要点错误! 未定义书签。
目录一、工程概况：、工程概况：工程名称：汉拿香邑花园三期工程建设单位：汉拿（天津）房地产开发有限公司设计单位：天津市房屋鉴定勘察设计研究院监理单位：北京建工京精大房工程建设监理公司总承包单位：龙元建设集团股份有限公司本工程位于天津市东丽区成林道北侧，西至登州路，东侧为昆俞路，北至程州路。
建筑面积山2,住宅部分地上13层的为短肢剪力墙结构（5#〜8#, 12#〜15#, 19#〜21#楼），层高，檐口高度；地下车库为框架板柱结构，层高，停车数为248辆。
建筑防火等级二级，住宅主体地下室和地下车库防火等级为一级。
屋面、地下室防水等级为二级,配电间等电气房间及地下室住宅主体外种植顶板防水为一级。
抗震设防烈度为七度；基坑安全等级为二级；使用设计年限年。
50二、止水帷幕工程设计水泥搅拌桩止水帷幕采用双轴搅拌机施工, 单轴搅拌直径700mm, 单排水泥搅拌桩组间咬合200m组内咬合200mm搅拌桩使用级矿渣硅酸盐水泥，水泥参入比不小于15%。
水泥搅拌桩与一二期交界处增加高压旋喷桩封闭。
附止水帷幕平面、剖面图：双排双轴水泥搅拌桩止水帷幕水泥搅拌桩总平面图g二」£ 冷 I 'I' X ' \'r n 」2.y苛:"厂当三：；〕二孑.〔「」二二三匚14-止水帷幕剖面图芯--.11； . ?>■ ■唱：!［任三、监理细则编写依据汉拿房地产成林道项目岩土工程勘察报告》建筑基坑支护技术规程》JGJ120-99建筑基坑工程技术规程》DB29-202-2010建筑基础处理技术规范》JGJ79-2002建筑地基基础设计规范》GB50007-2002建筑基坑工程监测技术规范》GB50497-2009混凝土结构设计规范》GB50010-2010建筑地基基础工程施工质量验收规范》GB50202-2002混凝土结构工程施工质量验收规范》GB50204-2002软土地基深层搅拌加固法技术规程》YBJ 225-91建筑桩基技术规范》JGJ94-2008 四、水泥搅拌桩止水帷幕监理内容水泥搅拌桩作为一个分项工程，主要对其施工进度、施工质量等方面进行监督和控制。
其中质量控制是水泥搅拌桩的控制重点，也是施工监理的重要内容。
双轴水泥搅拌桩的水泥和原状土须均匀拌和，为保证水泥土搅拌均匀，必须控制好钻具下沉及提升速度，钻机钻进搅拌速度一般在1m/min 提升。
监理不但要对材料进场进行全面的质量检查和监督，确保施工原材料质量外，还要对工程测量记录、深层搅拌桩施工记录等进行检查监督，确保满足设计要求。
同时，要监督工程进度、协调人力、物力的使用和分配，保证按施工组织设计的计划工期内完成。
搅拌桩质量控制421监理工作流程水泥搅拌桩工程施工过程质量监理工作流程图在搅拌桩施工的各个工序，施工单位应填写相应的施工记录和施工检查证，原材料进场应有进场原材料报验单、水泥质量证明书等;原材料使用前应有水泥物理性能检验报告等。
422质量控制点的设置搅拌桩质量控制点设置见表4.2.3施工质量预控制在施工准备阶段，应做好如下工作: 1、研究设计方案和地质勘察报告、桩位平面布置图、桩基结构施工图，对设计图纸提出问题和意见;2、审查承包商技术资质，对承包商选择的分包施工单位须经监理工程师审查认可后，方能进入现场施工;3、审查承包商提交的施工组织设计，审查施工准备工作，包括施工许可证、技术准备、现场准备、机械设备及材料准备等;4、对施工中采用的新材料、新技术、新工艺，审核其试验报告及技术签定书，未经试验或无技术鉴定书的新工艺、新材料、新技术等不得在工程中应用;监理工程师应根据施工经验设置搅拌桩质量控制点，并针对所设置的控制点，事先分析施工中可能产生的事故隐患，提出相应的对策, 采取质量预控措施，如表所示。
可能产生的质量问题3mi n ,增加搅拌次数;时，适当增大气压;424搅拌桩施工过程质量监理1、搅拌桩施工过程监理如表所示。
质量预控措施 1、施工平面布置、桩位、1、认真检查搅拌桩现场的规划2、1、 2、地面标高等与建设单位、设 计单位或城市规划部门所 提供的数据不一致; 桩斜搅拌桩桩体不均匀，强 度达不到设计要求; 成桩后余浆过多2、1、 2、基线、高程和桩位线; 检查导向架垂直度，发现偏差，及时纠正。
通过室内试验及成桩试验，选择合理的水灰比、外加剂掺量、气 压、气量及搅拌速度等施工参数; 灰浆拌制机搅拌时间不少于 3、调节泵送压力，在深层成桩沉、喷浆提升时间及复搅次数、深度大于5s2 、施工中出现下述情况时，监理工程师依据监理合同规定形式, 报业主同意后下达停工令:(1)施工中出现质量异常情况，经提出后承包商仍不采取改进措施者，或米取改进措施不力，未能扭转这种情况者;(2)隐蔽工程作业未经现场监理人员及有关质检单位查验自行封闭、掩盖;(3)对已发生质量事故未进行处理和提出有效的改进措施就继续作业;(4)使用没有产品质量合格证的工程材料，或擅自替换、变更工程材料;(5)未经业主审查同意而擅自变更设计或修改图纸进行施工，或设计图纸未经业主批准就进行施工者;(6)未经技术资质审查的人员或不合格人员进入现场施工;(7)擅自使用未经监理单位审查认可的分包商进场施工;(8)施工过程发生坍孔、周边建筑物变形或基坑变形较大，影响到工地安全和周边民房安全。
承包商必须对存在的施工质量问题认真整改,并填写复工申请，经监理工程师审查同意，方可签发复工令。
4.2.5竣工后质量控制1 、按表的质量评定标准和方法，对完成的分项工程进行检查验收:1、 加固材料的品种、标号必须符合设计要求，应有厂名、商标、产品合格证、 质量保证单、出厂日期、抽检和试验结果应符合建筑材料标准规范的规定；2、 各批加固材料经现场水泥土试块试验，其强度应满足设计要求；3、 加固材料的掺入比、水灰比、掺入量符合设计要求，水泥土试块平均强度必 须符合下列要求：(1) 保证按28d 计，同品种、同标号、同掺合比的各组试块的平均强度不低于 桩身设计强度；(2) 保证按28d 计，任意一组试块的强度不低于桩身设计强度；4、 试桩的工艺流程、加固剂配方、试块强度必须符合设计要求；5、 成桩的位置、桩数、有效桩长、桩身强度达到设计要求。
2、成桩后28天内不得开挖。
项目 合格 优良保 证 项 目基 本 项 目1、 施工记录符合规范要求；2、 基坑开挖前抽取完总桩数3%乍检验， 其结果：(1) 75%勺抽检桩，N10> 15击，余者基本达到15击；或75%勺抽检桩，N10 的击数为原地基土 N10击数的一倍以 上，余者为一倍左右；(2) 桩顶4m 内无水泥浆结核，或未搅 匀的土团。
3、 开挖后桩数、桩位、桩身强度有75% 达到设计或规范要求，余者基本达到要 求。
4、 检验中75%以上的成桩桩长、桩身质 量符合设计要求，余者基本达到要求。
1、 施工记录深度误差不大于 50mm间记录误差不大于5s ；2、 有效桩长误差不大于± 50mm3、 桩位误差不大于50mm4、 桩的垂直度误差不大于％S 长；5、 搅拌下沉提升速度不大于 100mm/min1、 施工记录符合规范要求，并有每根 桩的质量评定意见；2、 基坑开挖前抽取完总桩数3%乍检验，其结果：(1) 90%勺抽检桩，N10> 15击，余者 基本达到15击；或90%勺抽检桩，N10 的击数为原地基土 N10击数的一倍以 上，余者达到一倍； (2) 桩顶4m 内水泥搅拌均匀，质量良好。
3、 开挖后桩数、桩位、桩身强度有90%达到设计或规范要求，余者基本达到要求。
4、 检验中90%^上的成桩桩长、桩身质量符合设计要求，余者基本达到要求。
1、 施工记录深度误差不大于 30mm 时间记录误差不大于5s ；2、 有效桩长误差不大于± 30mm3、 桩位误差不大于30mm4、 桩的垂直度误差不大于1渐长；5、 搅拌下沉提升速度不大于± 50mm/min五、高压旋喷桩旋喷桩质量控制5.1.1监理工作流程5.1.2设置质量控制点5.1.3施工质量控制在施工准备阶段，做好如下工作1、审查承包商选择的分包施工单位，经监理工程师审查认可后方进入施工场地2、审查承包商提交的施工方案，审查施工准备工作，包括技术准备、现场准备、机械设备及材料准备等3、核进场材料合格证明，并见证取样试验合格后才能使用4、监理工程师应针对所设置的质量控制点，事先分析施工中可能出现的质量隐患，提出相应的对策，采取质量控制措施5、喷射注浆前要检查高压设备号管路系统，其压力和流量必须满足设计要求。
注浆管及喷嘴不得有任何杂物，注浆管接头的密封圈必须良好6、钻孔机就位和钻孔。
钻孔机垂直就位时机座要平稳，立轴或转盘要与孔位对正，钻孔的倾斜度一般不得大于%钻孔位置与设计位置不得大于50mm 7、在插管和喷射过程中，要防止喷嘴被泥沙堵塞，如喷嘴被堵，要拔管清洗后再从新进行插管和喷射 &喷射时要根据施工设计控制喷射技术参数，做好压力、流量情况的观察和记录，钻杆的旋转速度和提升必须连续不得间断9、所用的水泥浆，水灰比要按照设计规定不得随意更改。
禁止使用受潮或过期的水泥。
进场的水泥要加强监测，检查合格后可使用。
在喷射注浆过程中水泥浆应不停地搅拌，防止水泥浆沉淀旋喷桩质量预控表桩试验，选择合理的水灰比、提升速度、注浆压力等施工参数2增加搅拌次数，调节泵送压力10、监理工作的控制要点及目标值高压喷射灌浆检测项目序号项目允许偏差(mm)检杳偏差检测方法范围点数1钻孔孔序符合设计每孔1观察检查，并查钻孔记录2孔位50且〉+d/5每孔1用经纬仪及钢尺测量3孔深+500-0每孔1测深锤量测4孔隙率1%H每孔1检查钻机导向杆或吊线用尺量5高喷灌浆喷射管下入深度不小于设计每孔1港池量喷射管下入长度6气压士每孔1查输水压力表及高喷记录7气量符合设计每孔1查风量表及高喷记录8进浆密符合设计每孔1查看自动记录仪或用比重计强度达不到设计要求2成桩后余浆过多注：d为钻孔直径(mm); H为孔深(mm)。
