哈尔滨工业大学远程教育学院 电力电子技术-模拟试题5-试卷
电力电子技术考试模拟题(附答案)
电力电子技术考试模拟题（附答案）一、判断题（共100题，每题1分，共100分）1.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）A、正确B、错误正确答案：A2.三相桥式全控整流电路，要使电路工作正常，必须任何时刻要有2只晶闸管同时导通，一个是共阳极的，另一个是共阴极的元件，且要求不是同一桥臂上的两个元件。
（）A、正确B、错误正确答案：A3.斩波电路中斩波开关不能用晶闸管来实现。
（×）A、正确B、错误正确答案：B4.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A5.电力电子技术就是使用电力电子器件对电能进行变换和控制的技术。
（）A、正确B、错误正确答案：A6.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B7.无源逆变指的是把直流电能转变成交流电能回送给电网。
（）A、正确B、错误正确答案：B8.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B9.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A10.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。
（）A、正确B、错误正确答案：A11.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B12.三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。
（）A、正确B、错误正确答案：B13.单相半波可控整流电路的优点是线路简单、设备投资少及调试方便。
（）A、正确B、错误正确答案：A14.双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（）A、正确B、错误正确答案：B15.晶闸管的门极电流既能控制其导通，也能控制其关断。
（）A、正确B、错误正确答案：B16.β反映基极电流对集电极电流的控制力。
电力电子技术模拟试题(附答案)
电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。
（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。
（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。
（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。
（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。
（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。
（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。
（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。
（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。
（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

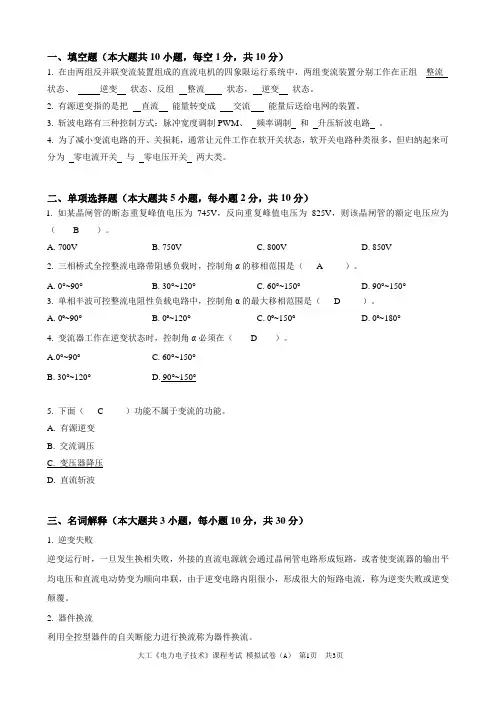

大工《电力电子技术》课程考试模拟试卷A及答案-个人整理后的打印版
一、填空题（本大题共10小题，每空1分，共10分）1. 在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组整流状态、逆变状态、反组整流状态，逆变状态。
2. 有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
3. 斩波电路有三种控制方式：脉冲宽度调制PWM、频率调制和升压斩波电路。
4. 为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。
二、单项选择题（本大题共5小题，每小题2分，共10分）1. 如某晶闸管的断态重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（ B ）。
A. 700VB. 750VC. 800VD. 850V2. 三相桥式全控整流电路带阻感负载时，控制角α的移相范围是（ A ）。
A. 0°~90°B. 30°~120°C. 60°~150°D. 90°~150°3. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（ D ）。
A. 0º~90°B. 0º~120°C. 0º~150°D. 0º~180°4. 变流器工作在逆变状态时，控制角α必须在（ D ）。
A.0°~90°B. 30°~120°C. 60°~150°D. 90°~150°5. 下面（ C ）功能不属于变流的功能。
A. 有源逆变B. 交流调压C. 变压器降压D. 直流斩波三、名词解释（本大题共3小题，每小题10分，共30分）1. 逆变失败逆变运行时，一旦发生换相失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
电力电子技术及应用模拟考试题(含答案)
电力电子技术及应用模拟考试题（含答案）1、带电感性负载的三相半波可控整流电路，控制角α的最大有效移相范围是0°~(____)。
A、90°B、120°C、150°D、60°答案：A2、双向晶闸管的型号为KS50-10-21，其中断态重复峰值电压等级为（）级。
A、60B、30C、55D、10答案：D3、IGBT开关速度（）电力MOSFET 。
A、大于1B、等于1C、小于1D、不确定答案：C4、三相可控整流电路中最基本的形式为(____) 。
A、双反星形可控整流电路B、三相桥式全控整流电路C、三相半波可控整流电路D、十二脉波可控整流电路答案：C5、有源逆变指的是把直流能量转变成交流能量后送给（）装置。
A、设备B、回路C、电网的D、负载答案：C6、作为晶闸管过电流保护的最后一道屏障，同时又是最简单、最有效的保护方法是(____)。
A、快速熔断器保护B、交流进线电抗器C、过电流继电器保护D、直流快速开关保护答案：A7、单相可控整流电路最基本的是(____)。
A、单相桥式全控整流电路B、单相半波可控整流电路C、单相桥式半控整流电路D、单相全波可控整流电路答案：B8、电力电子应用技术的主要领域有( )。
A、电源设计领域B、电机传动领域C、电力系统领域D、以上都是答案：D9、α=（）度时，三相半波整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、60度B、0度C、120度D、30度答案：D10、带电阻性负载的单相交流调压电路，可以通过改变(____)调节输出电压有效值，达到交流调压的目的。
A、功率因数角φB、控制角αC、导通角θD、停止导电角δ答案：B11、以下不是电力电子应用技术发展方向的是( )。
A、集成化B、智能化C、高效化D、低压化答案：D12、三相半波可控整流电路中，共阳极接法时的整流输出电压波形形状与共阴极时相同，只是输出电压极性(____)。
哈工大模电期末考试题及答案
哈工大 2008 年 秋 季学期模拟电子技术 试 题一、 填空（16分）1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。
2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。
3、负反馈能改善放大电路性能，为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。
4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。
RC 振荡电路、LC 振荡电路及石英晶体振荡电路中，___石英晶体振荡电路___的频率稳定性最好。
5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_。
6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量。
（ × ）（2）共集组态基本放大电路的输入电阻高，输出电阻低，能够实现电压和电流的放大。
（ ×）（3）图1所示的文氏桥振荡电路中，对于频率为012f RCπ=的信号，反馈信号U f 与输出信号U o 反相，因此在电路中引入了正反馈环节，能产生正弦波振荡。
（ × ）第 1 页 （共 8 页）图1二、（18分）基本放大电路及参数如图2所示，U BE =0.7V ，R bb ’=300Ω。
回答下列各问： （1） 请问这是何种组态的基本放大电路？（共射、共集、共基） （2） 计算放大电路的静态工作点。
（3） 画出微变等效电路。
（4） 计算该放大电路的动态参数：uA ，R i 和R o （5） 若观察到输出信号出现了底部失真，请问应如何调整R b 才能消除失真。
图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q ：Vcc=I BQ *R b +U BEQ +(1+β) I BQ *R e ，即15= I BQ *200k Ω+0.7V+51* I BQ *8k Ω， ∴I BQ =0.0235mA （2分） ∴I CQ =βI BQ =1.175mA ， （2分） ∴U CEQ =V cc-I CQ *R C -I EQ *R E ≈V cc-I CQ *(R C +R E )=15-1.175*10=3.25V （2分） （3）微变等效电路o（4分）（4）r be =r bb ’+(1+β)U T /I EQ =0.2+51*26/1.175=1.33K Ω A u =-β(R c //R L )/r be =-50*1.32/1.33=-49.6（2分） Ri=R b //r be ≈1.33K Ω; （2分） Ro ≈Rc=2K Ω（2分） （5）是饱和失真，应增大R b（1分）第 2 页 （共 8 页）三、（24分）回答下列各问。
电力电子技术-模拟试题5-答案
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题5（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（42分，每空1分）1.IGBT导通的条件是：集射极间加正电源且u GE大于开启电压U GE(th)。
2. IGBT的输出特性分为三个区域，分别是：阻断区、有源区和饱和区。
IGBT的开关过程，是在阻断区和饱和区之间切换。
3.IGCT由 IGBT 和 GTO 两类器件结合而成的复合器件，目前正在与IGBT等新型器件激烈竞争，试图最终取代 GTO 在大功率场合的位置。
4.将多个电力电子器件封装在一个模块中，称为功率模块。
5.与单管器件相比，功率模块的优点是：可缩小装置体积、减小线路电感。
6.功率集成电路将功率器件与逻辑、控制、保护、传感、检测、自诊断等信息电子电路制作在同一芯片上。
7.功率集成电路实现了电能和信息的集成，成为机电一体化的理想接口。
8.按照载流子参与导电的情况,，可将电力电子器件分为:单极型、双极型和复合型三类。
9.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第 1 象限，升压斩波电路能使电动机工作于第 2 象限，电流可逆斩波电路能使电动机工作于第1和第2象限。
10.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第象限。
11.复合斩波电路中，电流可逆斩波电路可看作一个降压斩波电路和一个升压斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个降压斩波电路并联。
12.T型双极式可逆斩波电路需要2个电源供电，功率管承受的反向电压是电源电压的 2 倍。
13.一个开关周期内，双极式桥式可逆斩波电路所输出的负载电压极性交替变化，故称双极式；单极式桥式可逆斩波电路所输出的负载电压极性单一，故称单极式。
14.把直流电变成交流电的电路称为逆变电路，当交流侧有电源时称为有源逆变，当交流侧无电源时称为无源逆变。
15.电流从一个支路向另一个支路转移的过程称为换流，从大的方面，换流可以分为两类，即外部换流和内部换流，进一步划分，前者又包括电网换流和负载换流两种换流方式，后者包括器件换流和强迫换流两种换流方式。
电力电子技术-模拟试题4-答案
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题4（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1.晶闸管的基本工作特性可概括为：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
2.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取额定电压为正常工作时晶闸管所承受峰值电压2～3倍。
3.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2～4倍。
4.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
5. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 s左右。
高频晶闸管的不足在于其电压和电流定额不易做高。
6.双向晶闸管晶闸管可认为是一对反并联联接的普通晶闸管的集成。
7.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。
8. 光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。
光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。
9.带隔离变压器的DC-DC变换器的基本类型包括单端正激变换器和单端反激变换器，其中单端是指变压器磁通单方向变化。
10.正激变换器是指在开关管开通时电源将能量直接传送给负载。
11.反激变换器是指在开关管开通时电源将电能转为磁能储存在电感（变压器）中，当开关管关断时再将磁能变为电能传送到负载。
12.三相电压型逆变电路中，180度导电角的控制方式下，每个桥臂的导电角度为180˚，各相开始导电的角度依次相差120˚，在任一时刻，有3个桥臂导通。
电力电子技术-模拟试题1-答案
电⼒电⼦技术-模拟试题1-答案哈尔滨⼯业⼤学远程教育学院 2007年秋季学期电⼒电⼦技术模拟试题1（开卷，时间：120分钟）（所有答案必须写在答题纸上）⼀、填空题（40分，每空1分）1. 电⼒电⼦器件是直接⽤于主电路电路中，实现电能的变换或控制的电⼦器件。
2. 主电路是在电⽓设备或电⼒系统中，直接承担电能的变换或控制任务的电路。
3. 电⼒电⼦器件⼀般⼯作在开关状态。
4. 电⼒电⼦器件组成的系统，⼀般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
5. 按照器件能够被控制的程度，电⼒电⼦器件可分为以下三类：不可控器件、半控型器件、全控型器件。
6．按照驱动电路信号的性质，电⼒电⼦器件可分为以下分为两类：电流驱动型和电压驱动型。
7. 电⼒⼆极管的⼯作特性可概括为单向导电性。
8. 电⼒⼆极管的主要类型有普通⼆极管、快恢复⼆极管、肖特基⼆极管。
9. 普通⼆极管⼜称整流⼆极管多⽤于开关频率不⾼,⼀般为1K Hz以下的整流电路。
其反向恢复时间较长，⼀般在5µs以上。
10.快恢复⼆极管简称快速⼆极管，其反向恢复时间较长，⼀般在5µs以下。
11.肖特基⼆极管的反向恢复时间很短,其范围⼀般在10～40ns之间。
12.在如下器件：电⼒⼆极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电⼒晶体管（GTR）、电⼒场效应管（电⼒MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是电⼒⼆极管，属于半控型器件的是SCR，属于全控型器件的是GTO, GTR, 电⼒MOSFET, IGBT；属于单极型电⼒电⼦器件的有电⼒MOSFET，属于双极型器件的有电⼒⼆极管, SCR ,GTO, GTR，属于复合型电⼒电⼦器件得有IGBT ；在可控的器件中，容量最⼤的是SCR ，⼯作频率最⾼的是电⼒MOSFET，属于电压驱动的是电⼒MOSFET, IGBT，属于电流驱动的是SCR, GTO, GTR。
电力电子技术模考试题+答案
电力电子技术模考试题+答案一、选择题（每题2分，共20分）1. 以下哪个不是电力电子技术的应用领域？A. 电力系统B. 交通运输C. 通讯系统D. 工业控制答案：C2. 以下哪种器件不是常用的整流器件？A. 晶闸管B. 快恢复二极管C. 晶闸管模块D. GBT答案：A3. 以下哪种拓扑结构不是常用的DC-DC转换器拓扑结构？A. 升压转换器B. 降压转换器C. 升压/降压转换器D. 电流转换器答案：D4. 以下哪种器件不是常用的逆变器件？A. IGBTB. MOSFETC. GTOD. GRT答案：C5. 以下哪个不是电力电子技术的主要优点？A. 高效率B. 低损耗C. 易于实现自动化D. 体积大答案：D二、填空题（每题2分，共20分）1. 电力电子技术是指利用_____器件实现电能转换和控制的技术。
答案：半导体2. 整流器的主要作用是将交流电转换为____电。
答案：直流3. DC-DC转换器的主要作用是实现____电压的转换。
答案：直流4. IGBT是一种____型晶体管。
答案：双极5. 变频器是一种用于调节____的装置。
答案：电机转速三、简答题（每题10分，共30分）1. 请简述电力电子技术的应用领域。
答案：电力电子技术的应用领域非常广泛，包括电力系统、交通运输、工业控制、通讯系统、家电等领域。
2. 请简述整流器的工作原理。
答案：整流器的工作原理是利用半导体器件的单向导通特性，将交流电转换为直流电。
常用的整流器件有二极管、晶闸管、GBT等。
3. 请简述逆变器的工作原理。
答案：逆变器的工作原理是利用半导体器件的双向导通特性，将直流电转换为交流电。
常用的逆变器件有IGBT、MOSFET等。
四、计算题（每题10分，共30分）1. 有一台输入电压为220V，输出电压为110V，输出功率为200W的DC-DC转换器，求转换效率。
答案：输入功率 = 输出功率 / 转换效率输入功率 = 200W / 转换效率输入功率 = 220V I（输入电流）200W = 110V I（输出电流）I = 200W / 110VI ≈ 1.818A输入功率 = 220V 1.818A输入功率≈ 399.96W转换效率 = 输出功率 / 输入功率转换效率 = 200W / 399.96W转换效率≈ 0.50005转换效率≈ 50.005%2. 有一台输入电压为60Hz，输出电压为100Hz的交流电压转换器，求输出电压与输入电压的频率比。
电力电子技术考试模拟题(含参考答案)
电力电子技术考试模拟题（含参考答案）一、判断题（共100题，每题1分，共100分）1.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。
（）A、正确B、错误正确答案：A2.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B3.螺栓式晶闸管的优点是散热性能好。
（）A、正确B、错误正确答案：B4.普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
（）A、正确B、错误正确答案：B5.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A6.逆变器工作过程中，实现换相的方式有器件换相、电网换相、负载换相和强迫换相。
（）A、正确B、错误正确答案：A7.在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）A、正确B、错误正确答案：A8.变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（）A、正确B、错误正确答案：A9.只有晶闸管阳极与阴极间加正向电压，晶闸管就能导通。
（）A、正确B、错误正确答案：B10.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A11.GTO关断时间是指存储时间下降时间和尾部时间之和。
（）A、正确B、错误正确答案：B12.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A13.晶闸管一旦导通，触发信号就失去控制作用。
（）A、正确B、错误正确答案：A14.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B15.单相半波可控整流电路的晶闸管所承受的最大电压为U2。
（）A、正确B、错误正确答案：B16.β反映基极电流对集电极电流的控制力。
（）A、正确B、错误正确答案：A17.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。
大工《电力电子技术》课程考试模拟试卷B及答案-个人整理后的打印版
一、填空题（本大题共10小题，每小题1分，共10分）1. 请在空格内标出下面元件的简称：电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT 。
2. 对三相桥式全控整流电路实施触发时，如采用宽脉冲触发，宽脉冲的宽度一般取80~100 度较合适。
如采用双脉冲触发时，两个窄脉冲的前沿相差应为60 度。
3. 在电流型逆变电路中，交流侧输出电流波形为矩形波，输出电压波形与负载阻抗情况有关。
4. 在通常情况下，电力电子器件功率损耗主要是通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
二、单项选择题（本大题共5小题，每小题2分，共10分）1. 单相桥式半控整流电路的两只晶闸管的触发脉冲依次应相差（ B ）。
A. 60°B. 180°C. 360°D. 120°2. 设电源相电压为U2，三相桥式全控整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（ D ）。
A. 0.45U2B. 0.9U2C. 1.17U2D. 2.34U23. α为（ C ）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A. 0B. 60C. 30D. 1204. 可实现有源逆变的电路为（ A ）。
A. 三相半波可控整流电路C. 三相桥式半控整流桥电路B. 单相桥式全控接续流二极管电路D. 单相桥式半控整流电路5. 三相半波可控整流电路的自然换相点是（ B ）。
A. 交流相电压的过零点C. 比三相不控整流电路的自然换相点超前30°B. 本相相电压与相邻相电压正、负半周的交点处D. 比三相不控整流电路的自然换相点滞后60°三、名词解释（本大题共3小题，每小题10分，共30分）1. 组合变流电路将AC/DC、DC/DC、AC/AC、DC/AC中的某几种基本的变流电路组合起来，以实现一定新功能，即构成组合变流电路。
电力电子技术-模拟试题2-答案
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题2（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1. GTO的多元结构是为了便于实现门极控制关断而设计的。
2.GTO的开通控制方式与晶闸管相似，但是可以通过在门极施加负的脉冲电流使其关断。
3. GTO导通过程与普通晶闸管一样，只是导通时饱和程度较浅,导通时管压降增大。
4. GTO最大可关断阳极电流与门极负脉冲电流最大值I GM之比称为电流关断增益, 该值一般很小，只有 5 左右，这是GTO的一个主要缺点。
5. GTR导通的条件是：集电极承受正电压（NPN型）且基极施加驱动电流。
6. 在电力电子电路中GTR工作在开关状态, 在开关过程中，在截止区和饱和区之间过渡时，要经过放大区。
7. 电力MOSFET导通的条件是：漏源极间加正电源且在栅源极间加正电压U GS，且大于开启电压。
8. 电力MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的放大区。
9.电力MOSFET的通态电阻具有正温度系数。
10.IGBT是由MOSFET 和GTR 两类器件取长补短结合而成的复合器件10.PWM控制的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
11.根据“面积等效原理”，SPWM控制用一组等幅不等宽的脉冲（宽度按正弦规律变化）来等效一个正弦波。
12.PWM控制就是对脉冲的宽度进行调制的技术；直流斩波电路得到的PWM 波是等效直流波形，SPWM控制得到的是等效正弦波形。
13.PWM波形只在单个极性范围内变化的控制方式称单极性控制方式，PWM 波形在正负极性间变化的控制方式称双极性控制方式，三相桥式PWM型逆变电路采用双极性控制方式。
14.SPWM波形的控制方法：改变调制信号u r的幅值可改变基波幅值；改变调制信号u r的频率可改变基波频率；15.得到PWM波形的方法一般有两种，即计算法和调制法，实际中主要采用调制法。
电力电子技术模拟试题+参考答案
电力电子技术模拟试题+参考答案一、单选题（共25题，每题1分，共25分）1.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D2.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A3.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A4.若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）A、增大正弦调制波幅度B、增大三角波幅度C、增大正弦调制波频率D、增大三角波频率5.逆变电路是一种（）变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B6.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、90度-180度C、180度-360度D、0度正确答案：A7.单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：C8.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、60度B、30度C、0度D、120度，9.三相半波可控整流电路的自然换相点是()。
A、本相相电压与相邻相电压正半周的交点处B、交流相电压的过零点C、比三相不控整流电路的自然换相点滞后60°D、比三相不控整流电路的自然换相点超前30°正确答案：A10.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。
A、0°～90°B、0°～180°C、90°～180°正确答案：A11.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D12.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
电力电子技术(模拟试题及答案)(参考)
电力电子技术(模拟试题及答案) 电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时刻90分钟，闭卷；2. 考前请将密封线内各项信息填写清晰；3. 所有答案直截了当做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。
题号一二三四总分评分人得分一、单项挑选题(每题2分, 共30分)1、一般晶闸管的通态电流（额定电流）是用电流的（）来表示的。
A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。
A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。
A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相别控整流电路的自然换相点超前30°；D.比三相别控整流电路的自然换相点滞后60°。
5、电容滤波的三相别可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。
A、2.45B、C、0.9D、6、电容滤波的三相别可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。
A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。
A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。
8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。
A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。
A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点别属于电流型逆变电路的特点（）。
A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、别属于电压型半桥逆变电路特点的是（）。
电力电子技术模考试题+答案
电力电子技术模考试题+答案一、单选题（共30题，每题1分，共30分）1、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。
A、金属B、半导体C、绝缘体D、导体正确答案：B2、带中心抽头变压器的逆变电路，器件承受的电压为全桥电路的（）倍A、4B、2C、1/2D、1正确答案：B3、单相半桥电压型逆变电路输出的电压幅值为输入电压的（）。
A、1倍B、3倍C、2倍D、一半正确答案：D4、交流调压电路是（）。
A、改变交流电的频率和控制晶闸管的开通相位B、以交流电的周期为单位控制晶闸管的通断C、只改变交流电的频率而不控制晶闸管的开通相位D、不改变交流电的频率只控制晶闸管的开通相位正确答案：D5、电流型逆变电路输出的电压波形为（）。
A、因负载不同而不同B、矩形波C、正弦波D、锯齿波正确答案：A6、当晶闸管加反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、饱和状态B、关断状态C、不定D、导通状态正确答案：B7、电流型逆变电路，直流侧需要串联（）。
A、大电感B、大电容C、二极管D、大电阻正确答案：A8、三相桥式全控整流电路，共阴极组的晶闸管是（）。
A、VT1，VT3，VT5B、VT1，VT2，VT5C、VT1，VT3，VT4D、VT2，VT3，VT5正确答案：A9、将直流电能转换为交流电能供给负载的变流器是（）。
A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变正确答案：D10、单相全控桥式整流电路阻性负载最大触发角度是（）。
A、90°B、180°C、360°D、0°正确答案：B11、三相半波可控整流电路阻性负载，触发角移动范围为（）。
A、0º-150°B、0º-180°C、0º-90°D、0º-120°正确答案：A12、斩波电路控制方式中，T不变，改变ton，称为（）。
电力电子技术-模拟试题1-答案
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题 1(开卷,时间:120分钟 (所有答案必须写在答题纸上一、填空题(40分,每空 1分1. 电力电子器件是直接用于电路中,实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中,直接承担的电路。
3. 电力电子器件一般工作在状态。
4. 电力电子器件组成的系统,一般由三部分组成,由于电路中存在电压和电流的过冲,往往需添加保护电路。
5. 按照器件能够被控制的程度,电力电子器件可分为以下三类:不可控器件、半控型器件、全控型器件。
6.按照驱动电路信号的性质,电力电子器件可分为以下分为两类:电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为。
8. 电力二极管的主要类型有。
9. 普通二极管又称整流二极管多用于开关频率不高 , 一般为 Hz 以下的整流电路。
其反向恢复时间较长,一般在5μs 以上。
10. 快恢复二极管简称快速二极管,其反向恢复时间较长,一般在以下。
11. 肖特基二极管的反向恢复时间很短 , 其范围一般在之间。
12. 在如下器件:电力二极管(Power Diode 、晶闸管(SCR 、门极可关断晶闸管(GTO 、电力晶体管(GTR 、电力场效应管(电力 MOSFET 、绝缘栅双极型晶体管(IGBT 中,属于不可控器件的是电力二极管 ,属于半控型器件的是 ,属于全控型器件的是 ;属于单极型电力电子器件的有 ,属于双极型器件的有 ,属于复合型电力电子器件得有 ;在可控的器件中,容量最大的是 ,工作频率最高的是 ,属于电压驱动的是 ,属于电流驱动的是。
13. 在正弦波和三角波的自然交点时刻控制开关器件的通断, 这种生成 SPWM 波形的方法称自然采样法 , 实际应用中, 采用规则采样法来代替上述方法, 在计算量大大减小的情况下得到的效果接近真值。
14. 正弦波调制的三相 PWM 逆变电路,在调制度α为最大值 1时,直流电压利用率为 0.866, 采用梯形波作为调制信号, 可以有效地提高直流电压利用率, 但是会为电路引入低次谐波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈尔滨工业大学远程教育学院
电力电子技术模拟试题5（开卷，时间：120分钟）
（所有答案必须写在答题纸上）
一、填空题（42分，每空1分）
1.IGBT导通的条件是：且。
2. IGBT的输出特性分为三个区域，分别是：。
IGBT的开关过程，是在区和区之间切换。
3.IGCT由和两类器件结合而成的复合器件，目前正在与IGBT等新型器件激烈竞争，试图最终取代在大功率场合的位置。
4.将多个电力电子器件封装在一个模块中，称为。
5.与单管器件相比，功率模块的优点是：、。
6.功率集成电路将功率器件与等信息电子电路制作在同一芯片上。
7.功率集成电路实现了和的集成，成为机电一体化的理想接口。
8.按照载流子参与导电的情况,，可将电力电子器件分为: 、和三类。
9.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第
象限，升压斩波电路能使电动机工作于第象限，斩波电路能使电动机工作于第1和第2象限。
10.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第
象限。
11.复合斩波电路中，电流可逆斩波电路可看作一个斩波电路和一个
斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3
个斩波电路并联。
12.T型双极式可逆斩波电路需要电源供电，功率管承受的反向电压是电源电压的倍。
13.一个开关周期内，双极式桥式可逆斩波电路所输出的负载电压极
性，故称双极式；单极式桥式可逆斩波电路所输出的负载电压极
性，故称单极式。
14.把直流电变成交流电的电路称为，当交流侧有电源时称为，当交流侧无电源时称为。
15.电流从一个支路向另一个支路转移的过程称为换流，从大的方面，换流可以分为两类，即外部换流和，进一步划分，前者又包括两种换流方式，后者包括两种换流方式。
适用于全控型器件的换流方式
是。
16.逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为，当直流侧为电流源时，称此电路为。
17.半桥逆变电路输出交流电压的幅值Um为，全桥逆变电路输出交流电压的幅值Um为。
18.单相全桥方波型逆变电路，180度导电角的控制方式下，改变输出交流电压的有效值只能通过改变来实现，改变可改变输出交流电频率。
为防止同一桥臂的上下两个开关器件同时导通而引起直流侧电源短路，在开关控制上应采取的措施。
二、简答题（18分，每题2分）
1.电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？
2.使晶闸管导通的条件是什么？
3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？
4.什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？
5.什么是SPWM波形的规则化采样法？和自然采样法比规则采样法有什么优点？
6.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
7.单相交流调压电路带电阻负载和带阻感负载时所产生的谐波有何异同？
8.斩控式交流调压电路带电阻负载时输入输出有何特性？
9.什么是组合变流电路？
三、计算题（40分，每题10分）
1. 设计下图所示的Buck变换器。
电源电压Vs=220V，额定负载电流11A，最小负载电流1.1A，开关频率20KHz。
要求输出电压Vo=110V；1）L值和C 值极大时，采用脉宽调制控制方式，求开关T的导通占空比及在1个开关周
期中的导通时间。
并画出此时流过器件T的电流i T以及流过二极管D的电流i D的波形。
2) 要求最小负载时电感电流不断流，且输出电压纹波小于1%。
计算输出滤波电感L和电容C的最小取值。
题图3-2
2.三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当 =60°时，要求：①画出ud、id和iVT1的波形；②计算Ud、Id、IdT和IVT。
3.设计下图所示的单端正激DC/DC变换器。
输入直流电压Vs=48V±10%，开关频率fs=100KHz，额定负载电流1A，最小负载电流0.1A，要求输出电压Vo恒定为12V，电压纹波小于1%。
N1＝N3时，确定最大占空比，并确定升压比N2/N1的允许范围？
4.单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出ud、id、和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
