E2PROM芯片24C02的读写程序
24C02读写C程序
//选择性读操作，从 address 地址中读出 1 个字节 uchar Read24c02(uchar address) {
uchar ch; //伪写操作 Start(); Write8Bit(WriteDeviceAddress); //发送从器件地址，且方式为写。 while(TestAck()); Write8Bit(address); while(TestAck());
}
//从 24c02 中读出 8 个 bit uchar Read8Bit() {
unsigned char temp,rbyte=0; for(temp=8;temp!=0;temp--) {
SCL=1; rbyte=rbyte<<1; rbyte=rbyte|((unsigned char)(SDA)); SCL=0; } return(rbyte); }
#define WriteDeviceAddress 0xa0 #define ReadDeviceAddress 0xa1 sbit SCL=P2^7; sbit SDA=P2^6;
//定义器件在 IIC 总线中的地址，且方式为写 //定义器件在 IIC 总线中的地址，且方式为读
sbit P10=P1Stop();
//主机产
生停止信号 return(ch);
}
//本课试验写入一个字节到 24c02 并读出来
void main(void) // 主程序 {
uchar c1,c2; c1=Read24c02(0x02);
//从 24c02 中读出 1 个字节
Write24c02(0x88,0x03); c2=Read24c02(0x03); P3=c2;
24C02读写C程序
外部存储器24c02的读写操作..
/*------51单片机-----------------------名称：外部存储器24c02..芯片：STC89C51..邮箱：MG_TCCX@QQ：2424488418编写：C.ROOKIE日期：2012.9.13 (21:31)内容：定义一个数组，把数组的数据写入24c02存储，然后清楚数组，把24c02的数据读取到数组里，然后显示在数码管上..--------------------------------------*/#include<reg52.h>#include<intrins.h> //这个文件里有空操作指令..#define _Nop() _nop_() //定义空操作指令..unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~Funsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码sbit SCL=P2^0; //模拟IIC总线时钟控制位。
sbit SDA=P2^1; //模拟IIC总线数据传送位。
sbit LATCH1=P2^2; //数码管段选。
sbit LATCH2=P2^3; //数码管位选。
bit ack; //模拟应答标志位。
//声明延时程序。
void DelayUs(unsigned char);void DelayMs(unsigned char);//定义延时程序。
void DelayUs(unsigned char t){while(--t){}}void DelayMs(unsigned char t){while(--t){DelayUs(245);DelayUs(245);}}//启动IIC总线..void Start_IIC(){SDA=1; //SCL=1的情况下，SDA从高电平到低电平就能启动IIC总线.. _Nop();SCL=1; //起始条件建立的时间大概4.7us .._Nop();_Nop();_Nop();_Nop();_Nop();SDA=0; //已经启动IIC总线.._Nop(); //起始条件锁定时间大概4.7us .._Nop();_Nop();_Nop();_Nop();SCL=0; //钳住IIC总线。

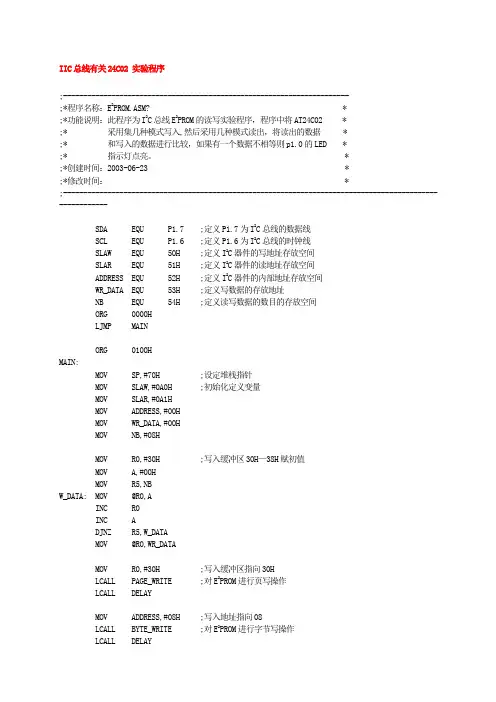

IIC总线有关24C02 实验程序
IIC总线有关24C02 实验程序;-----------------------------------------------------------------------;*程序名称：E2PROM.ASM? *;*功能说明：此程序为I2C总线E2PROM的读写实验程序，程序中将AT24C02 *;* 采用集几种模式写入,然后采用几种模式读出，将读出的数据 *;* 和写入的数据进行比较，如果有一个数据不相等则p1.0的LED *;* 指示灯点亮。
*;*创建时间：2003-06-23 *;*修改时间： *;---------------------------------------------------------------------------------------------------------SDA EQU P1.7 ;定义P1.7为I2C总线的数据线SCL EQU P1.6 ;定义P1.6为I2C总线的时钟线SLAW EQU 50H ;定义I2C器件的写地址存放空间SLAR EQU 51H ;定义I2C器件的读地址存放空间ADDRESS EQU 52H ;定义I2C器件的内部地址存放空间WR_DATA EQU 53H ;定义写数据的存放地址NB EQU 54H ;定义读写数据的数目的存放空间ORG 0000HLJMP MAINORG 0100HMAIN:MOV SP,#70H ;设定堆栈指针MOV SLAW,#0A0H ;初始化定义变量MOV SLAR,#0A1HMOV ADDRESS,#00HMOV WR_DATA,#00HMOV NB,#08HMOV R0,#30H ;写入缓冲区30H—38H赋初值MOV A,#00HMOV R5,NBW_DATA: MOV @R0,AINC R0INC ADJNZ R5,W_DATAMOV @R0,WR_DATAMOV R0,#30H ;写入缓冲区指向30HLCALL PAGE_WRITE ;对E2PROM进行页写操作LCALL DELAYMOV ADDRESS,#08H ;写入地址指向08LCALL BYTE_WRITE ;对E2PROM进行字节写操作LCALL DELAYMOV R0,#40H ;读出缓冲区指向40HMOV ADDRESS,#00H ;对E2PROM进行连续读操作LCALL RANDOM_READLCALL DELAYLCALL CURRENT_READ ;对E2PROM进行立即地址读操作INC R0MOV @R0,AMOV R0,#30HMOV R1,#40HMOV R5,#09HSETB P1.0COMP:MOV A,@R0 ;比较30H开始和40H开始的9个单元内容 MOV 08H,@R1CJNE A,08H,LED_OFF ;如有一个不相同，转到LED点亮并结束 INC R0INC R1DJNZ R5, COMPSETB P1.0 ;全部相同，熄灭LED，结束SJMP TEST_ENDLED_OFF:CLR P1.3TEST_END:SJMP $;—————————————————————————————————*;*函数名称：DELAY *;*功能描述：产生2MS的延时 *;*调用函数：无 *;*入口条件：无 *;*占用资源：R6、R7 * ;—————————————————————————————————* DELAY: ;2mS DELAYMOV R6,#0FFHDE1: MOV R7,#0AHDE2: DJNZ R7,DE2DJNZ R6,DE1RET ;—————————————————————————————————*;*函数名称：BYTE_WRITE *;*功能描述：对E2PROM指定地址写入数据 *;*调用函数：STA、WRBYT、CACK、STOP *;*入口条件：SLAW——I2C器件写地址 *;* ADDRESS——I2C的内部地址 *;* WR_DATA——写入的数据 *;*占用资源：ACC、F0、SLAW、ADDRESS、WR_DATA * ;—————————————————————————————————*BYTE_WRITE:LCALL STAMOV A,SLAWLCALL WRBYT ;写器件地址LCALL CACKJB F0,BYTE_WRITEMOV A,ADDRESS ;写入地址LCALL WRBYTLCALL CACKJB F0,BYTE_WRITEMOV A,WR_DATALCALL WRBYT ;写入数据LCALL CACKJB F0,BYTE_WRITELCALL STOPRET ;————————————————————————————————* ;*函数名称：PAGE_WRITE * ;*功能描述：对E2PROM指定的页写入8个字节的数据 * ;*调用函数：STA、WRBYT、CACK、STOP * ;*入口条件：SLAW——I2C器件写地址 * ;* ADDRESS——I2C的内部地址 * ;* R0——写数据的首地址 * ;*占用资源：ACC、R0、R7、F0、SLAW、ADDRESS、NB * ;————————————————————————————————* PAGE_WRITE:LCALL STAMOV A,SLAWLCALL WRBYT ;写器件的写地址LCALL CACKJB F0,PAGE_WRITEMOV A,ADDRESS ;写入地址LCALL WRBYTLCALL CACKJB F0,PAGE_WRITEMOV R7,#08HWR_16BYT: ;向E2PROM写入8个字节的数据MOV A,@R0LCALL WRBYTLCALL CACKJB F0,WR_16BYTINC R0DJNZ R7,WR_16BYTLCALL STOPRET ;————————————————————————————————* ;*函数名称：CURRENT_READ * ;*功能描述：读E2PROM当前地址计数器所指地址数据 *;*调用函数：STA、RDBYT、CACK、MNACK、STOP *;*入口条件：SLAR——I2C器件读地址 *;*占用资源：ACC * ;————————————————————————————————* CURRENT_READ:LCALL STAMOV A,SLARLCALL WRBYT ;写器件的读地址LCALL CACKJB F0,CURRENT_READLCALL RDBYT ;读数据LCALL MNACKLCALL STOPRET ;————————————————————————————————*;*函数名称：RANDOM_READ *;*功能描述：对E2PROM从指定地址读出NB个字节的数据 *;*调用函数：STA、WRBYT、CACK、STOP、MACK、MNACK *;*入口条件：SLAW——I2C器件的写地址 *;* SLAR——I2C器件的读地址 *;* ADDRESS——I2C的内部地址 *;* R0——读出数据存储区的首地址 *;*占用资源：ACC、F0、SLAW、SLAR、ADDRESS、R0 * ;————————————————————————————————*RANDOM_READ:LCALL STAMOV A,SLAWLCALL WRBYT ;写器件的写地址LCALL CACKJB F0,RANDOM_READMOV A,ADDRESSLCALL WRBYT ;读的内部地址LCALL CACKJB F0,RANDOM_READRDNBYT: LCALL STAMOV A,SLAR ;写读地址LCALL WRBYTLCALL CACKJB F0,RDNBYTRDN1: LCALL RDBYT ;读数据MOV @R0,ADJNZ NB,ACK ;判断是否读到最后一个字节，如果是发出非应答 LCALL MNACK ;信号，如果不是发出应答信号，继续读数据LCALL STOPRETACK: LCALL MACKINC R0SJMP RDN1;*******************************************************************;*并行总线P1.7,P1.6模拟IIC总线软件包 P1.7--SDA, P1.6--SCL * ;*入口：分配以下符号的内存地址： * ;* R0--读写出数据缓冲区首址指针 * ;* SLA--从器件地址存放单元（写地址或地址） * ;* NB--发送（读或写）数据字节数存放单元 * ;*出口：发送N个字节调用WRNBYT，接受N个字节调用RDNBYT，发送N * ;* 个字节但不要STOP调用WRNBYTS * ;*占用资源：F0标志位，C，R0，R1（第三组） * ;******************************************************************** STA:SETB SDA ;发启始位SETB SCLNOPNOPNOPNOPCLR SDANOPNOPNOPNOPCLR SCLRETSTOP: ;发停止位CLR SDASETB SCLNOPNOPNOPNOPNOPSETB SDANOPNOPNOPNOPCLR SCLRETMACK: ;发应答位CLR SDASETB SCLNOPNOPNOPNOPCLR SCLSETB SDARETMNACK: ;发非应答位SETB SDASETB SCLNOPNOPNOPNOPCLR SCLCLR SDARETCACK: ;发非应答位SETB SDASETB SCLCLR F0MOV A,P1JNB ACC.7,CEND ;应答位为1，不置位F0 SETB F0CEND: CLR SCLNOPRETWRBYT: ;写单字节MOV R1,#08HWLP: RLC AJC WR1AJMP WR0 ;跳入写0WLP1: DJNZ R1,WLPRETWR1: ;写1SETB SDASETB SCLNOPNOPNOPNOPCLR SCLCLR SDAAJMP WLP1WR0: ;写0CLR SDASETB SCLNOPNOPNOPNOPCLR SCLAJMP WLP1RDBYT: ;读单字节MOV R1,#08HRLP:SETB SDASETB SCLMOV A,P1JNB ACC.7,RD0 ;转读0AJMP RD1 ;转读1RLP1:DJNZ R1,RLP ;8位全接收完毕，转退出 RETRD0:CLR CMOV A,R2RLC AMOV R2,ACLR SCLAJMP RLP1RD1:SETB CMOV A,R2RLC AMOV R2,ACLR SCLAJMP RLP1END。
最好的24C02储存开机次数实验读写程序
24C02储存开机次数实验24C02是2K字节的串行EEPROM, 内部含有256个8位字节，该器件通过总线操作，并有专门的写保护功能。
串行EEPROM简称I2C总线式串行器件。
串行器件不仅占用很少的资源和I/O线，而且体积大大缩小，同时具有工作电源宽、抗干扰能力强、功耗低、数据不易丢失和支持在线编程等特点。
I2C总线是一种用于IC器件之间连接的二线制总线。
它通过SDA（串行数据线）及SCL（串行时钟线）两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD驱动器还是键盘接口。
我们通过一个实验来了解24C02的读写操作过程：该实验功能是单片机复位一次，自动从24C02中读取数据，然后加1，最终数码管中的数据就是开机的次数，具有一定的实用意义。
相关原理：程序运行的照片：接线方法：1、接8位数码管的数据线。
将数码管部份的数据口 JP5接到CPU部份的P0口JP51.2、接8位数码管的显示位线。
将数码管部份的显示位口 JP8接到CPU部份的P2口JP52.3、用一根2PIN数据线一端插入CPU部份JP53（P3口）的P3.6,P3.7另外一端插入24C02部份的控制端JP38。
烧写后用手按复位键可以看到数码管每按一下加一。
程序流程图：汇编语言参考程序： SDA24 EQU P3.7 SCLK24 EQU P3.6 ORG 0000HAJMP MAINORG 0080HMAIN:CLR P3.7 ;打开写保护MOV DPTR,#TABMOV A,#00H ;读地址LCALL RD24CJNE A,#10,TTTT: JNC TT1AJMP TT2TT1: MOV A,#00TT2: MOV 30H,AMOVC A,@A+DPTRCLR P2.6 ;开数码管MOV P0,A ;送显示MOV A,30HINC AMOV B,AMOV A,#00HLCALL WT24AJMP $TAB: DB 28H,7EH,0A2H,62H,74H,61H,21H,7AH,20H,60HRD24: PUSH ACC ;读24C02子程序。

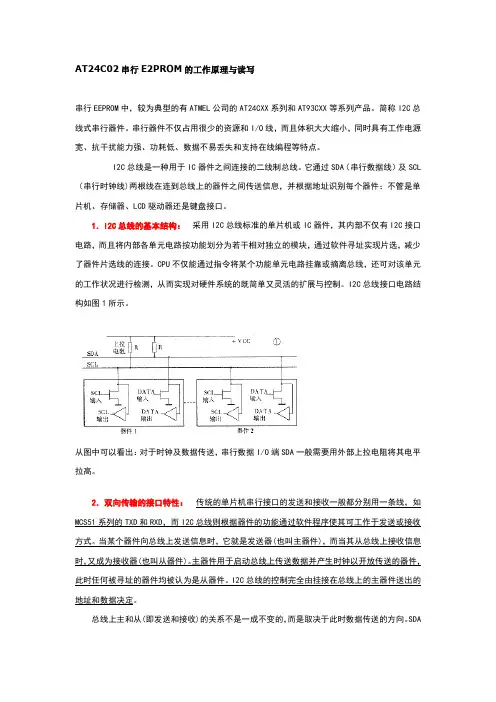

AT24C02串行E2PROM的工作原理与读写
AT24C02串行E2PROM的工作原理与读写串行EEPROM中，较为典型的有ATMEL公司的AT24CXX系列和AT93CXX等系列产品。
简称I2C总线式串行器件。
串行器件不仅占用很少的资源和I/O线，而且体积大大缩小，同时具有工作电源宽、抗干扰能力强、功耗低、数据不易丢失和支持在线编程等特点。
I2C总线是一种用于IC器件之间连接的二线制总线。
它通过SDA（串行数据线）及SCL （串行时钟线)两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD驱动器还是键盘接口。
1．I2C总线的基本结构：采用I2C总线标准的单片机或IC器件，其内部不仅有I2C接口电路，而且将内部各单元电路按功能划分为若干相对独立的模块，通过软件寻址实现片选，减少了器件片选线的连接。
CPU不仅能通过指令将某个功能单元电路挂靠或摘离总线，还可对该单元的工作状况进行检测，从而实现对硬件系统的既简单又灵活的扩展与控制。
I2C总线接口电路结构如图1所示。
从图中可以看出：对于时钟及数据传送，串行数据I/O端SDA一般需要用外部上拉电阻将其电平拉高。
2．双向传输的接口特性：传统的单片机串行接口的发送和接收一般都分别用一条线，如MCS51系列的TXD和RXD，而I2C总线则根据器件的功能通过软件程序使其可工作于发送或接收方式。
当某个器件向总线上发送信息时，它就是发送器(也叫主器件)，而当其从总线上接收信息时，又成为接收器(也叫从器件)。
主器件用于启动总线上传送数据并产生时钟以开放传送的器件，此时任何被寻址的器件均被认为是从器件。
I2C总线的控制完全由挂接在总线上的主器件送出的地址和数据决定。
总线上主和从(即发送和接收)的关系不是一成不变的，而是取决于此时数据传送的方向。
SDA和SCL均为双向I/O线，通过上拉电阻接正电源。
当总线空闲时，两根线都是高电平。
连接总线的器件的输出级必须是集电极或漏极开路，以具有线“与”功能。
24c02读写实验c程序
Init();//初始化
DispBuf[2]=Hidden;
DispBuf[3]=Hidden;
for(;;)
{
Calc(RecBuf[1],RomDat[0]);//分别显示地址和数据
if(Rec)//接收到数据
{Rec=0;//清除标志
if(RecBuf[0]==0)//第一种功能，写入
TR1=1;
}
void Calc(uchar Dat1,uchar Dat2)//第一个参数放在第1、2位，第二个参数放入第5、6位
{DispBuf[0]=Dat1/16;
DispBuf[1]=Dat1%16;
DispBuf[4]=Dat2/16;
DispBuf[5]=Dat2%16;
}
void main()
/**************************************************
24C02.C
功能描述：
PC端发送3个数据n0,n1,n2.
n0=0,写，将n1写入n2地址中
n0=1，读，读出n1地址中的数据，n2不起作用，但必须有
收到一个字节后，将其地址值显示在数码管第1、2位上，数值显示在第5、6位上
sbit we=P2^7;
sbit du=P2^6;
uchar code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};
uchar code disptab[]={0x3f,0x6,0x5b,0x4f,0x66,
0x6d,0x7d,0x27,0x7f,0x6f,0x77,0x7c,0x39,0x5e,
Rec=1;//置位标志
24C02数据读写
delay(); sda=CY; delay(); scl=1; delay(); } scl=0; delay(); sda=1; delay(); } /*******************读一个字节*********************/ uchar read_byte()
{ uchar i,k; scl=0; delay(); sda=1; delay(); for(i=0;i<8;i++) { scl=1; delay(); k=(k<<1)|sda; scl=0; delay();
delay(); scl=1; delay(); } /*************写一个字节*************************/ void write_byte(uchar date) { uchar i,temp; temp=date; for(i=0;i<8;i++) {
temp=temp<<1; scl=0;
void respons() //应答 {
uchar i; scl=1; delay(); while((sda==1)&&(i<250))i++; scl=0; delay(); } /************IIC 初始化****************************/ void init() { sda=1;
IIC 时序 24C02 的操作
一、认识 IIC 总线的工作方式 这是最常用、最典型的 IIC 总线连接方式。
物理结构上，IIC 系统由一条串行数据线 SDA 和一条串行时钟线 SCL 组成。主机按一定的通信协议向从机寻址和进 行信息 传输。在数据传输时，由主机初始化一次数据传输，主机使数据在 SDA 线上传输的同时还通过 SCL 线传输 时钟。信息传输的对象和方向以及信息传输的开始和终 止均由主机决定。 每个器件都有一个唯一的地址，而且可以是单接收的器件（例如：LCD 驱动器）或者可以接收也可以发送的器件（例 如：存储器）。发送器或接收器可以在主模式或从模式下操作，这取决于芯片是否必须启动数据的传输还是仅仅被
E2PROM芯片24C02的读写程序
E2PROM芯片24C02的读写程序一、实验目的：给24C02的内部RAM写入一组数据，数据从24C02内部RAM的01h开始存放。
然后再把这组数据读出来，检验写入和读出是否正确。
在这里我们给24C02中写入0、1、2的段码，然后把它读出来，送到数码管显示。
二、理论知识准备：上面两个实验主要学习的是利用单片机的串口进行通讯，本实验要介绍的是基于I2C总线的串行通讯方法，下面我们先介绍一下I2C总线的相关理论知识。
（一）、I2C总线概念I2C总线是一种双向二线制总线，它的结构简单，可靠性和抗干扰性能好。
目前很多公司都推出了基于I2C总线的外围器件，例如我们学习板上的24C02芯片，就是一个带有I2C总线接口的E2PROM存储器，具有掉电记忆的功能，方便进行数据的长期保存。
（二）、I2C总线结构I2C总线结构很简单，只有两条线，包括一条数据线（SDA）和一条串行时钟线（SCL）。
具有I2C接口的器件可以通过这两根线接到总线上，进行相互之间的信息传递。
连接到总线的器件具有不同的地址，CPU根据不同的地址进行识别，从而实现对硬件系统简单灵活的控制。
一个典型的I2C总线应用系统的组成结构如下图所示（假设图中的微控制器、LCD驱动、E2PROM、ADC各器件都是具有I2C总线接口的器件）：我们知道单片机串行通讯的发送和接收一般都各用一条线TXD和RXD，而I2C总线的数据线既可以发送也可以接受，工作方式可以通过软件设置。
所以，I2C总线结构的硬件结构非常简洁。
当某器件向总线上发送信息时，它就是发送器，而当其从总线上接收信息时，又成为接收器。
（三）、I2C总线上的数据传送下面我们看看I2C总线是如何进行数据传送的。
我们知道，在一根数据线上传送数据时必须一位一位的进行，所以我们首先研究位传送。
1、位传输I2C总线每传送一位数据必须有一个时钟脉冲。
被传送的数据在时钟SCL的高电平期间保持稳定，只有在SCL低电平期间才能够改变，示意图如下图所示，在标准模式下，高低电平宽度必须不小于4.7us。
24C02串行E2PROM的读写资料
24C02串行E2PROM的读写资料I2C 总线是一种用于IC 器件之间连接的二线制总线。
它通过SDA（串行数据线）及SCL（串行时钟线)两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD 驱动器还是键盘接口。
1．I2C 总线的基本结构采用I2C 总线标准的单片机或IC 器件，其内部不仅有I2C 接口电路，而且将内部各单元电路按功能划分为若干相对独立的模块，通过软件寻址实现片选，减少了器件片选线的连接。
CPU 不仅能通过指令将某个功能单元电路挂靠或摘离总线，还可对该单元的工作状况进行检测，从而实现对硬件系统的既简单又灵活的扩展与控制。
I2C 总线接口电路结构如读写子程序如下：;写串行E2PROM 子程序EEPW; R3=10100000（命令1010+器件3 位地址+读/写。
器件地址一个芯片，是000）; (R4)=片内字节地址; (R1)=欲写数据存放地址指针; (R7)=连续写字节数nEEPW: MOV P1,#0FFHCLR P1.0;发开始信号MOV A,R3;送器件地址ACALL SUBS MOV A,R4;送片内字节地址ACALL SUBSAGAIN: MOV A,@R1ACALL SUBS;调发送单字节子程序INCR1DJNZ R7,AGAIN;连续写n 个字节CLR P1.0;SDA 置0, 准备送停止信号ACALL DELAY ;延时以满足传输速率要求SETBP1.1;发停止信号ACALL DELAY SETB P1.0RETSUBS: MOV R0,#08H ;发送单字节子程序LOOP: CLR P1.1RLC A MOV P1.0,C NOP SETB P1.1ACALL DELAY DJNZ R0,LOOP ;循环8 次送8 个bit CLR P1.1ACALL DELAY SETB P1.1REP: MOV C,P1.0JC REP;判应答到否，未到则等待CLR。
AT24C02 E2PROM介绍及驱动程序
SDAE=1;
}
/************************************************************************/
void NoAck() {
SDAE=1;
SCL=1;
SCL=0;
}
/***********************************************************************/
#include<reg52.h>
#include<intrins.h> sda=P3^2; //IO口 //不同自己定义
sbit scl=P3^1;
/////////24C02读写驱动程序////////////////////
Write8Bit(ReadDviceAddress|ddd);
TestAck();
while(bytes!=1) {
*RamAddress=Read8Bit();
Ack();
RamAddress++;
bytes--;
}
*RamAddress=Read8Bit();
NoAck();
Write8Bit(*Wdata);
TestAck();
Wdata++;
}
Stop();
DelayMs(10);
}
/***************************************************************************/
unsigned char Read8Bit() {
24C02读写实验
（1）分段运行程序，对 24C02 进行字节的读/写操作后，观察存储器 RAM 30H-37H 单 元的数据，比较写入与读出的数据是否一致；
（2）连续运行程序，观察数码管的显示的数据，是否是写入的数据。
实验四 E2PROM 读写实验
一、 实验内容与要求：
1．向 24C02 的 00H-07H 存储单元写入 8 个字节的数据，再读出数据存入单片机 RAM 的 30H-37H，比较是否一致。
2．将读出的数据在数码管上显示出来。
二、 实验设计
1．24C02 与单片机的接口电路如图 4.1 所示。
图 4.1 24C02 与单片机的接口电路
返回
返回
(a) 写操作流程图
(b) 读操作流程图
图4.2 24C02数据传输流程图
开始 系统初始化 确定要写入的数据 写入 24C02
N 数据写完？
Y 读 24C02
存入 RAM
显示数据
结束
图 4.3 主程序流程图
四、实验报告要求：
1．实验名称 2.实验内容 3.实验设计
画出实验电路原理图，程序流程图，源程序； 4.实验操作：程序调试过程和运行结果； 5．实验总结。
发启始信号
发启始信号
器件地址写
器件地址写
写入读单元地址
写入存储单元地址
发起始信号
写入数据
器件地址读
发停止信号
读出数据
延时 10ms 等待写
发停止信号
单片机的 P1.0 口接 24C02 的 SDA,作为串行数据的输入输出端口；P1.1 口为 24C02 提供 串行时钟信号。
EEPROM24C02,程序将对存储器进行读和写
/*EEPROM24C02,程序将对存储器进行读和写，因此涉及到键盘程序，比较复杂，耐心学，例子读取24C02内部数据，在数码管上显示，可通过按键来进行不同地址数据的读取和保存*/#include <reg51.h>#include <intrins.h>#define W24C02 0xA0 //存储器的写地址#define R24C02 0xA1 //存储器的读地址#define MSB 0x80 //8位二进制最高位置1#define LSB 0x01 //8位二进制最低位置1/********************/sbit SDA=P3^6; //A T24C02串行数据5脚sbit SCL=P3^7; //A T24C02串行时钟6脚sbit SPK=P3^4; //蜂鸣器，按键用时蜂鸣void I2C_write(unsigned char tmp); //向I2C总线写数据unsigned char I2C_read(); //向I2C总线读数据void I2C_ACK(bit tmp); //ACK应答void I2C_start(void); //I2C传送数据的开始void I2C_stop(void); //I2C传送数据的结束void _24c02menu(void); //当我们按下按键进入处理I2C数据时用的函数void _24c02wdate(unsigned char tmp); //当我们对24C02存储器进行写数据用到的函数void display(unsigned char *lp,unsigned char lc);//显示，在键盘程序里用过void displaystr(unsigned char *lp,unsigned char lc);//字符的显示函数，同上void delay();//延时子函数void ReadKey(void); //扫描键盘获取键值unsigned char l_key=0xFF; //定义变量，存放键值unsigned char l_keyold=0; //做为按键松开否的凭证code unsigned char l_24C02[5]={0x5b,0x66,0x39,0x3f,0x5b};//定义数组常量在数码管上显示24C02unsigned char l_address=0; //读24C02的地址变量unsigned char l_tmpdate[6]={0,0,0x10,0,0,0}; //数组变量code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40};//共阴数码管0-9 a-f - 表code unsigned char key_tab[17]={0xed,0x7e,0x7d,0x7b,0xbe,0xbd,0xbb,0xde,0xdd,0xdb,0x77,0xb7,0xee,0xd7,0xeb,0xe7,0XFF};//========================此数组为键盘编码，// 1 2 3 a// 4 5 6 b// 7 8 9 e// * 0 # fvoid main(void) //入口函数{TMOD=0x01; //设置定时器0为模式1方式，TH0=0XD1; //设置初值，为12毫秒TL0=0X20;EA=1; //开启总中断ET0=1; //开启定时器中断0EX0=1; //开启外部中断0IT0=1; // 设置成下降沿触发方式P0=0xf0; //while(1){displaystr(l_24C02,5); //用这个函数显示5个字符if(l_key==0x0e){l_key=0xff; //按下#键调用_24c02menu(); //此函数}}}//以下一部份在键盘程序里有说明，此处不在讲述void key_scan() interrupt 0 //外部中断0 0的优先级最高{EX0=0;TH0=0XD1;TL0=0X20;TR0=1;}void timer0_isr(void) interrupt 1 //定时器0的中断函数{TR0=0;ReadKey();}void ReadKey(void){unsigned char i,j,key;j=0xfe;key=0xff;for (i=0;i<4;i++){P0=j;if ((P0&0xf0)!=0xf0){key=P0;break;}j=_crol_(j,1);}if (key==0xff){l_keyold=0xff;P0=0xf0;SPK=1;EX0=1;return;}else{TH0=0X2E;TL0=0X20;TR0=1;SPK=0;}if(l_keyold!=key){l_keyold=key;for(i=0;i<17;i++){if (key==key_tab[i]){l_key=i;break;}}}}void display(unsigned char *lp,unsigned char lc)//显示{unsigned char i;P2=0;P1=P1&0xF8;for(i=0;i<lc;i++){P2=table[lp[i]];P2=0;if(i==7)break;P1++;}}void displaystr(unsigned char *lp,unsigned char lc)//显示{unsigned char i;P2=0;P1=P1&0xF8;for(i=0;i<lc;i++){P2=lp[i];delay();P2=0;if(i==7)break;P1++;}}void delay(void) //{unsigned char i=10;while(i)i--;}void _24c02menu(void) //处理I2C数据时用的函数{unsigned char tmp,tmp2;P2=0; //数码管显示清0l_key=0xfe; //进入存储器处理程序先读取0地址的数据while (1){if(l_key==0x0c){ //如果按下*号键退出循环，即退出回到主函数l_key=0xff;break;}switch(l_key){ //扫描键盘做相应处理case 0x0a: //按下0X0A键，我们可将它理解为上翻键l_key=0xff;if(l_address>0){l_address--; //将地址减1l_key=0xfe; //读取数据break;case 0x0b: //按下0X0A键，我们可将它理解为下翻键l_key=0xff;if(l_address<255){l_address++; //将地址加1l_key=0xfe; ////读取数据}break;case 0x0e: //如果按下#号键，调用写存储器函数l_key=0xff;_24c02wdate(tmp);l_key=0xfe;break;case 0xfe: //此按值是在键盘是没有的，我们有内部给他增加做为读数据处理l_key=0xff;I2C_start(); //I2C读数据的开始，到下面的结束是读一地址的整个过程，I2C_write(W24C02); //向I2C总线发出读取24C02的地址I2C_ACK(0); //下面就得你们自己结合I2C串口协议进行，先看看24C02数据手册是怎么讲I2C协议的I2C_write(l_address);//先写入地址，I2C_ACK(1);I2C_stop();I2C_start(); //再开始读取数据I2C_write(R24C02);I2C_ACK(0);tmp=I2C_read();I2C_ACK(1);I2C_stop(); //读取一个地址的数据结束l_tmpdate[0]=l_address/16; //数码管前两位显示地址（以16进制显示）l_tmpdate[1]=l_address%16; //将地址变量分开用两位数据l_tmpdate[3]=tmp/100; //后面用10进制数显示数据，中间用"-"隔开，数组l_tmpdate[2]tmp2=tmp%100; //8位二进制最大十进制为255，所以我们也将它分开三位显示l_tmpdate[4]=tmp2/10;l_tmpdate[5]=tmp2%10;break;}display(l_tmpdate,6);}}void _24c02wdate(unsigned char tmp)//对24C02的写数据处理函数{unsigned char tmp2=0;while(1){if (l_key==0x0c){ //如果按下*号键退出循环，即退出回到上一极函数l_key=0xff;break;}if(l_key==0x0e){ //如果按下#号键，将更改的数据写入24C02存储器l_key=0xff;I2C_start(); //下面是写一地址数据的过程I2C_write(W24C02); //先向总线发出写24C02的地址I2C_ACK(0);I2C_write(l_address); //写入地址I2C_ACK(0);I2C_write(tmp); //然后写入数据I2C_ACK(1);I2C_stop();break;}switch(l_key){ //下面是对数据的处理case 0x01: //如果按下1键，数据百位加1l_key=0xff;if(tmp<155)tmp+=100;break;case 0x02: //如果按下2键，数据十位加1l_key=0xff;if(tmp<245)tmp+=10;break;case 0x03: //如果按下3键，数据个位加1l_key=0xff;if(tmp<255)tmp++;break;case 0x04: //如果按下4键，数据百位减1l_key=0xff;if(tmp>=100)tmp-=100;break;case 0x05: //如果按下5键，数据十位减1l_key=0xff;if(tmp>=10)tmp-=10;break;case 0x06: //如果按下6键，数据个位减1l_key=0xff;if(tmp>0)tmp--;break;}l_tmpdate[3]=tmp/100; //地址不变我们不用修改，更改数据显示即可tmp2=tmp%100;l_tmpdate[4]=tmp2/10;l_tmpdate[5]=tmp2%10;display(l_tmpdate,6);}}void I2C_write(unsigned char tmp)//I2C写入一个8位二进制数，高位在前低位在后{unsigned char i;for(i=0;i<8;i++){SCL=0;_nop_();_nop_();_nop_();SDA=(bit)(tmp&0x80);tmp<<=1;_nop_();_nop_();_nop_();_nop_();_nop_();SCL=1;_nop_();_nop_();_nop_();_nop_();_nop_();}SCL=0;}unsigned char I2C_read(void)////I2C读取一个8位二进制数，也是高位在前低位在后{unsigned char i,tmp;tmp=0;for(i=0;i<8;i++){SCL=0;_nop_();_nop_();_nop_(); //加入空指令增加稳定性，这关系到频率问题SDA=1;_nop_();_nop_();_nop_();_nop_();_nop_();SCL=1;_nop_();_nop_();_nop_();_nop_();_nop_();tmp<<=1;if(SDA==1)tmp++;}SCL=0;return tmp;}void I2C_ACK(bit tmp) //根据tmp的1、0来决定应答信号{SDA=tmp;_nop_();_nop_();_nop_();_nop_();_nop_();SCL=1;_nop_();_nop_();_nop_();_nop_();_nop_();SCL=0;}void I2C_start(void) //看看I2C开始的波形，再对应SDA、SCL的输出{SDA=1;_nop_();SCL=1;_nop_();SDA=0;_nop_();SCL=0;_nop_();}/*********/void I2C_stop(void) //I2C结束{SDA=0;_nop_();SCL=1;_nop_();SDA=1;_nop_();SCL=0;_nop_();}。
24c02读写--相关资料
24c02读写—相关资料AT24C02是美国Atmel公司的低功耗CMOS型E2PROM，内含256×8位存储空间，具有工作电压宽(2.5～5.5 V)、擦写次数多(大于10 000次)、写入速度快(小于10 ms)、抗干扰能力强、数据不易丢失、体积小等特点。
而且他是采用了I2C总线式进行数据读写的串行器件，占用很少的资源和I／O线，并且支持在线编程，进行数据实时的存取十分方便。
1 AT24C02的引脚功能AT24C02引脚如图1所示。
他的的1、2、3脚是3根地址线，用于确定芯片的硬件地址。
第8脚和第4脚分别为正、负电源。
第5脚SDA为串行数据输入／输出，数据通过这根双向I2C总线串行传送。
第6脚SCL为串行时钟，SDA和SCL为漏极开路端，在实际的应用当中都需要和正电源间各接一个5.1 kΩ的电阻上拉。
第7脚为WP写保护端，接地时允许芯片执行一般的读写操作；接正电源时只允许对器件进行读操作。
2 AT24C02的内部结构图2为AT24C02的内部结构图。
启动、停止逻辑单元 接收数据引脚SDA上的电平信号，判断是否进行启动和停止操作串行控制逻辑单元 根据SCL，SDA电平信号以及“启动、停止逻辑”部件发出的各种信号进行区分，并排列出有关的“寻址”、“读数据”和“写数据”等逻辑，将他们传送到相应的操作单元。
例如：当操作命令为“寻址”时候，他将通知地址计数器加1，并启动“地址比较”器进行工作。
在“读数据”时，他控制“Dout／确认逻辑”单元；在“写数据”时候，他控制“高压泵／定时”电路，以便向E2PROM电路提供编程所需要的高电压。
地址／计数器单元 产生访问E2PROM所需要的存储单元的地址，并将其分别送到X译码器进行字选，送到Y译码器进行位选。
高压泵／定时单元 由于E2PROM数据写入时候需要向电路施加编程高电压，为了解决单一电源电压的供电问题，芯片生产厂家采用了电压的片内提升电路。
电压的提升范围一般可以达12～21.5 V。
电气化自动技术 实验8-- 24C02读写-实验指导书
实验八 24C02读写实验一、实验概述使用I2C对24C02进行读写，记录开机的次数。
二、实验目的1、掌握单片机IO模拟I2C总线的方法。
2、了解EEPROM保存数据的特性。
三、实验预习要求1、AT24C02是一个2K位串行CMOS E2PROM，内部含有256个8位字节，CATALYST公司的先进CMOS技术实质上减少了器件的功耗。
AT24C02有一个16字节页写缓冲器。
该器件通过IIC总线接口进行操作，有一个专门的写保护功能。
2、器件寻址：前八位是地址地址信号，从最高位（MSB）开始，其中前四位是固定值1010，后三位有管脚A0、A1、A2的基地情况确定。
最后一位是读写控制信号，0表示写，1表示读。
若与SDA线发送过来的地址比较一致，则器件输出应答0，否则将返回等待状态。
器件内部地址寻址是在器件寻址之后，对256个字节进行寻址，直接传送8位地址信号（00-FF）对应于器件内部的地址。
四、实验原理在实际的应用中，保存在单片机 RAM 中的数据，掉电后就丢失了，保存在单片机的FLASH 中的数据，又不能随意改变，也就是不能用它来记录变化的数值。
但是在某些场合，我们又确实需要记录下某些数据，而它们还时常需要改变或更新，掉电之后数据还不能丢失，比如我们的家用电表度数，电视机里边的频道记忆，一般都是使用EEPROM 来保存数据，特点就是掉电后不丢失。
本实验使用的这个器件是 24C02，是一个容量大小是 2Kbits，也就是 256 个字节的 EEPROM。
一般情况下，EEPROM 拥有30 万到 100 万次的寿命，也就是它可以反复写入 30-100 万次，而读取次数是无限的。
24C02 是一个基于 I2C 通信协议的器件，因此，使用24C02还需要了解I2C通信协议。
I2C 多用于板内通信，比如单片机和EEPROM 之间的通信。
在硬件上，I2C 总线是由时钟总线 SCL 和数据总线 SDA 两条线构成，连接到总线上的所有器件的 SCL 都连到一起，所有 SDA 都连到一起。
E2PROM读写设计实验
实验报告（四）题目：AT24C02应用程序设计姓名：赵帅专业：控制09级学号：2009430111009实验四 AT24C02应用程序设计一、实验目的1．掌握24C02与单片机接口电路的设计；2．掌握24C02（E2PROM）的读/写操作的编程方法。
二、实验设备LJD-SY-5100实验板、计算机，Keil软件。
三、实验内容与要求1．把数据表的数据写入24C02的00H-07H存储单元，再读出数据存入单片机RAM的30H-37H，TAB:DB 2H,0H,0H,9H,1H,0H,0H,1H2．将读出的数据在数码管上显示出来。
四、实验原理1．24C02与单片机的接口电路如图4.1所示。
图4.1 24C02与单片机的接口电路单片机的P1.0口接24C02的SDA端口，作为串行数据的输入输出端口；P1.1口接24C02的SCL端口，为24C02提供串行时钟信号。
2. AT24C02是I2C总线接口的E2PROM，根据I2C总线数据传送格式，对24C02读写数据的操作如图4.2所示。
3．根据实验要求，主程序设计流程图见图4.3。
五、实验方法与步骤（1）先运行对24C02进行字节的读/写操作程序，观察存储器RAM 30H-37H单元的数据；（2）再运行显示程序，观察数码管的显示。
在实验板上连续运行程序，检验程序能否达到实验要求。
六、程序设计1、流程图：图4.3 主程序流程图2、源程序：;定义24C02管脚SDA BIT P1.0SCL BIT P1.1R_DATA EQU 30H ;数据存储缓冲区ORG 0000HMOV P1,#60HMOV SP,#60HLCALL WR_EEROMlcall delay10msLCALL RD_EEROMLJMP DISP;------------------------------------------ ;写数据;----------------------------------------- WR_EEROM: MOV R6,#08 ;数据计数器 LCALL STARTMOV A,#0A0H ;器件地址写LCALL WBYTEW_LOOP: MOV A,#00H ;存储单元地址写 LCALL WBYTEMOV DPTR,#TAB ;W_LOOP1: MOV A,#00HMOVC A,@A+DPTR ;数据写LCALL WBYTEINC DPTRDJNZ R6,W_LOOP1 ;写8个数据LCALL STOP ;RETTAB:DB 2H,0H,0H,9H,1H,2H,1H,1H;---------------------------;写字节数据;--------------------------WBYTE: NOPMOV R3,#08HWBY0: CLR SCLRLC AMOV SDA,CSETB SCLNOPNOPNOPDJNZ R3,WBY0CLR SCLNOPSETB SCLNOPJB SDA,$;等待芯片内部写完成CLR SCLNOPRET;------------------------------------;启动信号;************************************START: CLR SCLNOPSETB SDANOPNOPSETB SCLNOPnopCLR SDANOPCLR SCLRET;---------------------------------------;停止信号;****************************************** STOP: CLR SCLNOPCLR SDANOPSETB SCLNOPNOPSETB SDANOPCLR SCLRET;********************************************** ;读数据;*********************************************** RD_EEROM: MOV R6,#08 ;数据计数器MOV R0, #R_DATA ;数据存入RAM地址 LCALL STARTMOV A,#0A0H ;器件地址写LCALL WBYTEMOV A,#00H ;存储单元地址LCALL WBYTENOPNOPNOPLCALL STARTNOPMOV A,#0A1H ;器件地址读LCALL WBYTER_LOOP: NOPNOPNOPNOP;MOV R0,#30HR_LOOP1: LCALL READ ;读字节数据MOV @R0,A ;存数据INC R0DJNZ R6,R_LOOP1LCALL STOPRET;----------------------------------- ;读字节数据;-----------------------------------READ: NOPMOV R3,#08HH1:CLR SCLNOPSETB SCLNOPMOV C,SDARLC AnopnopCLR SCLDJNZ R3,H1CLR SDANOPSETB SCLNOPNOPNOPNOPCLR SCLSETB SDARET;------------------------------DELAY10ms:MOV R5,#20DELAY1: MOV R2,#255DJNZ R2,$DJNZ R5,DELAY1RET;----------------------------------------------;显示子程序;---------------------------------;定义CH451管脚LOAD BIT P1.2DIN BIT P1.0DCLK BIT P1.1DOUT BIT P3.3DISP:CLR DINSETB DCLKSETB DINSETB LOADSETB DOUTNOPMOV B,#04H ;设置CH451MOV A,#03H ;关看门狗开显示键盘LCALL WRITENOPMOV B,#05H ;设置显示模式为译码方式 MOV A,#80HLCALL WRITENOP; CLR IT1 ;置外部信号为低电平触发 ; CLR IE1 ;清中断标志; SETB PX1; SETB EX1 ;允许键盘中断; SETB EA ;开总中断MOV R0,#R_DATA +7DISP1:MOV B,#03HMOV A,#00HLCALL WRITE ;加载左移命令MOV B,#08H ;加载字数据0MOV A,@R0LCALL WRITEDEC R0CJNE R0,#2FH,DISP1SJMP $;-------------------------------------WRITE:PUSH ACCCLR EX1CLR LOADMOV R7,#08HWRITE_1:RRC ACLR DCLKMOV DIN,CSETB DCLKDJNZ R7,WRITE_1MOV A,BMOV R7,#04HWRITE_2:RRC ACLR DCLKMOV DIN,CSETB DCLKDJNZ R7,WRITE_2SETB LOADSETB EX1POP ACCRETEND七、操作与调试程序记录1、程序调试过程：先设计24C02字节的读/写操作程序，并观察存储器RAM 30H-37H单元的数据；再设计显示程序，观察数码管的显示。
24C02读写程序
24C02读写程序HT49 MCU系列单片机读写HT24系列的EEPROM应用范例HT49 MCU系列单片机读写HT24系列的EEPROM应用范例文件编码：HA0017s简介：HT24系列的EEPROM是通过I2C协议控制其读写的。
HT49系列单片机的接口部分是简单I/O 口，可以用来很方便地采用I2C协议控制周边器件。
HT24系列的EEPROM总共8个管脚，三个为芯片地址脚A0、A1、A2，在单片机对它进行操作时，从SDA输入A0、A1、A2数据和芯片外部A0、A1、A2所接地址需一一对应。
一个为芯片写保护脚WP，WP脚接低电平时，芯片可进行读写操作；WP脚接高时，芯片只可进行读，不可进行写。
另外两个管脚为电源脚VCC，VSS。
用单片机对HT24系列的EEPROM进行控制时，HT24系列的EEPROM的外部管脚VCC、VSS、WP、A0、A1、A2根据需要，对应接上，SDA、SCL接到单片机控制脚上。
引脚名称I/O 功能描述A0~A2 I地址输入VSS I电源负极输入SDA I/O串行数据输入/输出SCL I串行数据传送时钟信号输入WP I写保护VCC I电源正极输入HT24系列的EEPROM根据型号不同，EEPROM的容量大小不同，当EEPROM的空间大于1页（256bytes）时，即大于2048bits，则HT49 MCU需要控制A0、A1、A2来确定写HT24系列的EEPROM 的第几页，HT24系列的EEPROM空间大小如下表所示：型号引脚A0、A1及A2使用方法容量大小HT24LC02 A0、A1、A2引脚作为器件地址输入，从SDA输入A0、A1、A2数据和芯片引脚A0、A1、A2所接状态需一一对应2K（256×8）HT24LC04 A1、A2引脚作为器件地址输入，从SDA输入A1、A2数据和芯片引脚A1、A2所接状态需一一对应，A0引脚浮空4K（512×8，2pages）HT24LC08 A2引脚器件地址输入，从SDA输入A2数据和芯片引脚A2所接状态需一一对应，其余引脚浮空8K（1024×8，4pages）HT24LC16 A0、A1、A2全部浮空，不必接16K（2048×8，8pages）HT49 MCU系列单片机读写HT24系列的EEPROM应用范例程式说明：本文是以HT49R30A-1控制HT24LC04为例的。
ATMEL24c02使用详解(汇编及C程序都有)
ATMEL 24c02使用详解(汇编及C程序都有)1000字ATMEL 24c02是一种串行EEPROM存储器，具有2KB的存储容量，可通过I2C总线进行读写操作。
使用ATMEL 24c02时，需先设置I2C总线的通信速率和设备地址。
然后，可以使用汇编语言或C语言编写程序进行读写数据操作。
汇编语言程序示例：1. 设置I2C总线通信速率及设备地址```LDAA #$0 ;设置I2C总线通信速率为100kHzSTAA SCLDIVLDAA #$A0 ;设置EEPROM的设备地址为0xA0STAA SLA```2. 写入数据到EEPROM```BYTE_WRITE PROCLDAA #$00 ;设置数据的存储地址为0x00STAA DADDRLDAA #$A5 ;设置需要写入的数据为0xA5STAA DATAJSR I2C_WRITE ;调用I2C总线写入函数RTSBYTE_WRITE ENDP```3. 从EEPROM读取数据```BYTE_READ PROCLDAA #$00 ;设置数据的读取地址为0x00STAA DADDRJSR I2C_START ;发送起始信号LDAA #$A1 ;设置EEPROM的设备地址为0xA1，读操作时需要在地址末位添加1JSR I2C_SEND ;发送EEPROM设备地址LDAA #$00 ;设置要读取的数据长度为1JSR I2C_READ ;调用I2C总线读取函数LDA DATA ;将读取到的数据保存到DATA寄存器中RTSBYTE_READ ENDP```C语言程序示例：1. 在main函数中，调用I2C_Init()函数，设置I2C总线速率和设备地址。
```void main(){I2C_Init(); //设置I2C总线速率和设备地址}```2. 写入数据到EEPROM```void Write_Byte(unsigned char addr, unsigned char dat) {I2C_Start(); //发送起始信号I2C_SendByte(0xa0); //写入EEPROM的设备地址I2C_SendByte(addr); //设置存储地址I2C_SendByte(dat); //写入数据I2C_Stop(); //发送停止信号}```3. 从EEPROM读取数据```unsigned char Read_Byte(unsigned char addr){unsigned char res;I2C_Start(); //发送起始信号I2C_SendByte(0xa0); //写入EEPROM的设备地址I2C_SendByte(addr); //设置读取地址I2C_Start(); //发送起始信号I2C_SendByte(0xa1); //设置EEPROM的设备地址为读取模式 res = I2C_ReadByte(); //读取数据I2C_Stop(); //发送停止信号return res; //返回读取的数据}```即可进行EEPROM的读写操作。
E2PROM芯片24C02的读写程序
E2PROM芯片24C02的读写程序一、实验目的：给24C02的内部RAM写入一组数据，数据从24C02内部RAM 的01h开始存放。
然后再把这组数据读出来，检验写入和读出是否正确。
在这里我们给24C02中写入0、1、2的段码，然后把它读出来，送到数码管显示。
二、理论知识准备：上面两个实验主要学习的是利用单片机的串口进行通讯，本实验要介绍的是基于I2C总线的串行通讯方法，下面我们先介绍一下I2C总线的相关理论知识。
（一）、I2C总线概念I2C总线是一种双向二线制总线，它的结构简单，可靠性和抗干扰性能好。
目前很多公司都推出了基于I2C总线的外围器件，例如我们学习板上的24C02芯片，就是一个带有I2C总线接口的E2PROM存储器，具有掉电记忆的功能，方便进行数据的长期保存。
（二）、I2C总线结构I2C总线结构很简单，只有两条线，包括一条数据线（SDA）和一条串行时钟线（SCL）。
具有I2C接口的器件可以通过这两根线接到总线上，进行相互之间的信息传递。
连接到总线的器件具有不同的地址，CPU根据不同的地址进行识别，从而实现对硬件系统简单灵活的控制。
一个典型的I2C总线应用系统的组成结构如下图所示（假设图中的微控制器、LCD驱动、E2PROM、ADC各器件都是具有I2C总线接口的器件）：我们知道单片机串行通讯的发送和接收一般都各用一条线TXD和RXD，而I2C总线的数据线既可以发送也可以接受，工作方式可以通过软件设置。
所以，I2C总线结构的硬件结构非常简洁。
当某器件向总线上发送信息时，它就是发送器，而当其从总线上接收信息时，又成为接收器。
（三）、I2C总线上的数据传送下面我们看看I2C总线是如何进行数据传送的。
我们知道，在一根数据线上传送数据时必须一位一位的进行，所以我们首先研究位传送。
1、位传输I2C总线每传送一位数据必须有一个时钟脉冲。
被传送的数据在时钟SCL的高电平期间保持稳定，只有在SCL低电平期间才能够改变，示意图如下图所示，在标准模式下，高低电平宽度必须不小于4.7us。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E2PR0M 芯片24C02的读写程序一、实验目的：给24C02的内部RAM写入一组数据，数据从24C02内部RAM的01h开始存放。
然后再把这组数据读出来，检验写入和读出是否正确。
在这里我们给24C02中写入0、1、2的段码，然后把它读出来，送到数码管显示。
二、理论知识准备：上面两个实验主要学习的是利用单片机的串口进行通讯，本实验要介绍的是基于I2C总线的串行通讯方法，下面我们先介绍一下I2C总线的相关理论知识。
（—）、I2C总线概念I2C总线是一种双向二线制总线，它的结构简单，可靠性和抗干扰性能好。
目前很多公司都推出了基于I2C总线的外围器件，例如我们学习板上的24C02芯片，就是一个带有I2C总线接口的E2PROM存储器，具有掉电记忆的功能，方便进行数据的长期保存。
（二）、I2C总线结构I2C总线结构很简单，只有两条线，包括一条数据线（SDA）和一条串行时钟线（SCL ）。
具有I2C 接口的器件可以通过这两根线接到总线上，进行相互之间的信息传递。
连接到总线的器件具有不同的地址，CPU根据不同的地址进行识别，从而实现对硬件系统简单灵活的控制。
一个典型的I2C总线应用系统的组成结构如下图所示（假设图中的微控制器、LCD驱动、E2PROM、ADC各器件都是具有I2C总线接口的器件）：SDASCL|| || || ||微控制器LCD驱动ADC E2PR0M 我们知道单片机串行通讯的发送和接收一般都各用一条线TXD和RXD，而I2C总线的数据线既可以发送也可以接受，工作方式可以通过软件设置。
所以，I2C总线结构的硬件结构非常简洁。
当某器件向总线上发送信息时，它就是发送器，而当其从总线上接收信息时，又成为接收器。
（三）、I2C总线上的数据传送下面我们看看I2C总线是如何进行数据传送的。
我们知道，在一根数据线上传送数据时必须一位一位的进行，所以我们首先研究位传送。
1、位传输I2C总线每传送一位数据必须有一个时钟脉冲。
被传送的数据在时钟SCL的高电平期间保持稳定，只有在SCL低电平期间才能够改变，示意图如下图所示，在标准模式下，高低电平宽度必须不小于 4.7us。
数据有效 改变那么是不是所有I2C 总线中的信号都必须符合上述的有效性呢？只有两个例外， 就是开始和停止信号。
开始信号：当SCL 为高电平时，SDA 发生从高到低的跳变，就定义为开始信号。
停止信号：当SCL 为高电平时，SDA 发生从低到高的跳变，就定义为结束信号。
开始和结束信号的时序图如下图所示：停止信号2、 数据传输的字节格式SDA 传送数据是以字节为单位进行的。
每个字节必须是8位，但是传输的字节数量不受限制，首先传送的是数据的最高位。
每次传送一个字节完毕， 必须接收到从机发出的一个应答 位，才能开始下一个字节的传输。
如果没有接受到应答位， 主机则产生一个停止条件结束本 次的传送。
那么从机应该发出什么信号算是产生了应答呢？这个过程是这样的。
当主器件传送一个字节后，在第 9个SCL 时钟内置高SDA 线，而从器件的响应信号将 SDA 拉低，从 而给出一个应答位。
好啦，了解了 I2C 传输数据的格式，现在来研究双方传送的协议问题。
3、 I2C 数据传输协议 I2C 总线的数据传输协议如下： （1 ）、主器件发出开始信号（2） 、主器件发出第一个字节， 用来选通相应的从器件。
其中前7位为地址码，第8位为方 向位（R/W ）。
方向位为“0”示发送，方向位为 “ 1”示接受。
（3） 、从机产生应答信号，进入下一个传送周期， 如果从器件没有给出应答信号， 此时主器 件产生一个结束信号使得传送结束，传送数据无效。
（4） 、接下来主、从器件正式进行数据的传送，这时在I2C 总线上每次传送的数据字节数不 限，但每一个字节必须为 8位（传送的时候先送高位，再送低位）。
当一个字节传送完毕时， 再发送一个应答位（第9位），如上一条所述，这样每次传送一个字节都需要 9个时钟脉冲。
数据的传送过程如下图所示：开始信号SL>ASCL从机拉低SDA 产生应答信号/二「二:x（四八24C02芯片相关介绍AT24C02是带有I2C 总线接口的E2PROM 存储器，具有掉电记忆的功能，并且可以象普通 RAM 一样用程序改写。
它的容量是256个字节（00h 〜0ffh ）,有A2、A1、A0三位地址，可见I2C 总线上可以连接 8片AT24C02 ,它的寻址字节是 1010 A2A1A0 R/W 。
板上面24C02 的电路连接如图所示：我们对引脚的功能作一个简单的解释：VCC , GND :电源、地引脚 A2A1A0 :地址引脚 SCLK 、SDA :通信引脚 WP :写保护引脚从上面的电路连接知：A2A1A0=000，可见如果要对 24C02进行写操作，寻址字节是1010 000 0;如果对24C02进行读操作，寻址字节是1010 000 1。
用单片机的P1.6脚作为串行时钟线， 用P1.7脚作串行数据线。
（五）、程序分析写过程：（1 ）、主机首先发出开始信号（2） 、发出写24C02的寻址字节1010 000 0，即0A0H （3） 、发数据写入24C02的地址，本例中为 01H（4） 、往24C02中写入数据，这里是 3个字节，分别为 48h ，0ebh , 52h 。
（5 ）、写完毕发出停止信号 读过程： （1）、主机发出 start 信号（2）、发写 24C02 的寻址字节 1010 000 0 （大家可能要问：我们是读数据，为什么要发写信号SDASCL开始信号\/W7\_yi\_/卜时钟为M 〜丁\/A /?\数据 应答儘停止信号AGVCC Al WP A2 SCLK GXDSDA2K.7.e /5c 43_2「 £F ■r ■一T -「4 s D- p p p p p pCAT2-WCCZc c I 「4 d 4 s, A---. p p p p □- p pP3.4.TCP3 S TI pm «.WRP3-7.5D呢？这是因为你首先要送出一个信号，说明从24C02 中的哪个地址读取数据。
）（3）、发要读取的数据在24C02 中的地址，即01h（4）、主机发start 信号（5）、发读24C02 的寻址字节1010 000 1（5）、从24 C02 中读取数据（6）、读取完毕发出停止信号在这个程序中，我们把开始信号，结束信号、写一个字节数据、读一个字节数据都编制成为通用的子程序，便于在程序中随时调用。
发送和接受应答位的过程放到子程序中，这样可以使得程序结构简化。
具体的程序如下所示，希望大家认真理解。
三、实验程序Org 0000hI2cdata equ 30h；发送数据缓冲区的首址2402data equ 01h；接受缓冲区首址numdata equ 03h；传送的字节数，传送3 个字节Sda bit p1.7Scl bit p1.6Ajmp mainMain: Lcall init ；初始化给30h，31h，32h 中存入0，1，2的段码Mainwr: Lcall start ；启动Mov r7,#0a0hLcall send ；发送写24C02 的寻址字节Mov r7,#2402dataLcall send ；发送数据存入24C02 的地址Mov r5,#Numdata ；欲发送的字节数Mov r0,#i2cdata ；发送缓冲区的首址wrloop: Mov a,@r0Mov r7,aInc r0Lcall sendDjnz r5, wrloop ；把3 个字节的数据发送出去lcall stop ；停止lcall d1smov r5,#Numdata ；要读取的字节数重新赋值Mainre: lcall start ；启动Mov r7,#0a0hLcall send ；发送写24C02 的寻址字节Mov r7,#2402dataLcall send ；发接受缓冲区首址Lcall start ；再次启动Mov r7,#0a1hLcall send ；发送读24C02 的寻址字节Reloop: Lcall read ；调用读取一个字节数据的子程序mov p0,r7 ；把读进来的数送到p0 口显示lcall d1slcall d1sDjnz r5,reloopLcall stop；3 字节读取完毕发出停止信号Ajmp $init: mov p2,#0ffh ；初始化，30h、31h、32h 中存入0、1、2的段码mov 30h,#48h mov 31h,#0ebhmov 32h,#52hretstart: setb sda ；启动信号子程序，大家可以参考开始信号的时序图setb scl lcall d5u clr sda lcall d5uclr sclretstop: clr sda ；停止信号子程序setb scllcall d5usetb sda lcall d5u clr sda clr scl ret；send 是发送一个字节子程序send: mov r6,#08hmov a,r7 ；要发送的数在r7 中sendlop1 : rlc a ；左环移,把A 的最高位移入cy mov sda,c；把cy 的值通过sda 发送出去setb scl；在scl 上产生一个时钟lcall d5u clr scl djnz r6, sendlop1 ；重复8 次，发送一个字节；cack 是检查应答信号的子程序cack: setb sda ；主机首先拉高sdasetb scl ；发出一个时钟lcall d5usendlop2:mov c,sda ; 读入sda的状态，如果是0表示接受到了应答jc sendlop2 clr scl ；接受到应答位，结束时钟retread: mov r6,#08h；读取一个字节子程序readlop1: setb sda ；置sda 为输入方式setb scl ；发出一个时钟lcall d5umov c,sda ; 读入sda状态rlc a ；把该位的状态移入A 中clr scl ；结束时钟djnz r6,readlop1 ；重复8 次,读入一个字节mov r7,a；读进来的数放在r7 中；sack 是发送应答位子程序sack: clr sda; 拉低sda线setb scl ；发出时钟信号lcall d5uclr sclsetb sdaretd5u: nop ；延时5us 子程序nopnopnopnopretd1s: del1: del2:mov r1,#100 ; 延时1s子程序mov r4,#20mov r3,#0ffhdel3:djnz r3,del3 djnz r4,del2 djnzr1,del1 ret end大家把这个程序下载到测试板上面，发现数码管依次显示数字0、1、2。
