摄像机安装调试作业指导书
综合监控自动化系统安装调试作业指导书
XX铁路X标段通信工程编号：综合监控自动化系统安装调试施工作业指导书单位：编制：审核：批准：20**年* 月发布 20**年*月实施XX铁路X标段通信工程综合监控自动化系统安装调试施工作业指导书1.适用范围适用于城市轨道交通工程综合监控自动化系统安装调试作业指导施工。
2.作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对照设计图纸及现场情况，根据地铁通信施工规范，编制综合监控系统设备技术交底，对参加施工人员进行上岗前技术培训。
2.2外业技术准备根据施工图纸对设备平面布置进行现场复测，确定设备安装位置是否相符，并在图纸上做好标记；检查设备房屋建筑状况包括建筑装修（地面、吊顶、门窗、空调等）、温、湿度以及室内预留管、孔、槽等条件是否具备设备安装的条件；提供接地端子阻值是否符合综合接地的标准，是否根据施工图纸对电缆敷设径路进行现场复测，确定电线长度、径路、防护是否相符，并在图纸上做好标记。
3.技术要求（1）设备到达现场要进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。
（2）设备的配线光、电缆到达现场应进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。
（3）设备开箱检验需要监理工程师进行旁站，对于设备的合格证、说明书等其它资料要由专人收集保管。
（4）光电缆线槽位置偏差不应大于50mm;水平度偏差不应大于2‰；垂直偏差不应大于3mm。
线槽应固定牢固。
（5）机柜（架）应垂直，倾斜度偏差应不小于机柜（架）高度的1‰；当相邻机柜（架）互相靠拢时，其间隙不应大于3mm;相邻机柜（架）正立面应平齐。
（6）配线电缆、电源线应分开布防，间距不小于50mm。
交、直流配线应分开绑扎。
（7）设备配线采用焊接时，焊接后芯线绝缘层应无烫伤。
配线电缆和电线的芯线应无错线或断线、混线，中间不得有接头。

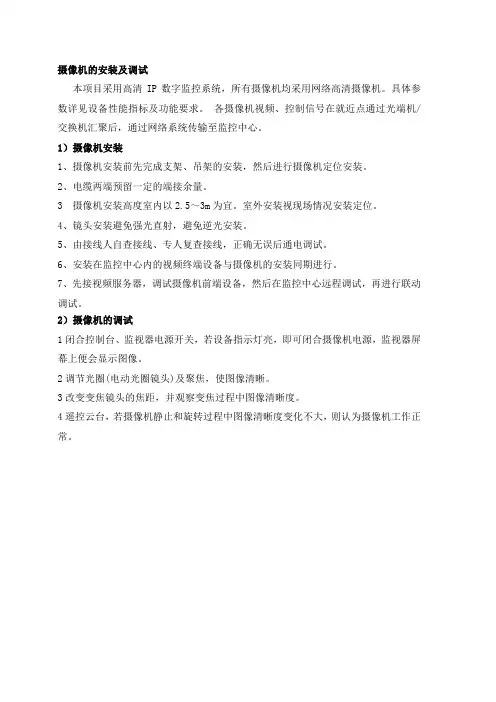

摄像机的安装及调试
摄像机的安装及调试
本项目采用高清IP数字监控系统，所有摄像机均采用网络高清摄像机。
具体参数详见设备性能指标及功能要求。
各摄像机视频、控制信号在就近点通过光端机/交换机汇聚后，通过网络系统传输至监控中心。
1）摄像机安装
1、摄像机安装前先完成支架、吊架的安装，然后进行摄像机定位安装。
2、电缆两端预留一定的端接余量。
3 摄像机安装高度室内以2.5～3m为宜。
室外安装视现场情况安装定位。
4、镜头安装避免强光直射，避免逆光安装。
5、由接线人自查接线、专人复查接线，正确无误后通电调试。
6、安装在监控中心内的视频终端设备与摄像机的安装同期进行。
7、先接视频服务器，调试摄像机前端设备，然后在监控中心远程调试，再进行联动调试。
2）摄像机的调试
1闭合控制台、监视器电源开关，若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。
2调节光圈(电动光圈镜头)及聚焦，使图像清晰。
3改变变焦镜头的焦距，并观察变焦过程中图像清晰度。
4遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常。
摄像机安装调试施工方案
摄像机安装调试施工方案一、安装前准备仔细阅读摄像机安装说明书，了解设备性能、特点、安装要求及注意事项。
准备所需工具：螺丝刀、电钻、电线剥线钳、测试仪等。
检查工作环境，确保没有可能影响摄像机安装的障碍物。
二、设备检查与保养对摄像机进行外观检查，确认无明显损坏、污渍。
检查摄像机镜头、防尘罩等配件是否齐全。
定期对摄像机进行清洁保养，以保持画面清晰。
三、安全情况确认确认安装位置是否安全，无高空坠落、电击等风险。
检查工作环境是否满足摄像机的工作要求，如温度、湿度等。
四、选择安装位置根据监控需求，选择合适的安装位置，确保监控范围全面、无死角。
考虑光线、遮挡物等因素，确保摄像机拍摄画面清晰。
五、安装固定支架根据摄像机型号和安装位置，选择合适的支架。
使用电钻在预定位置打孔，安装支架。
确保支架安装牢固，无晃动现象。
六、布线工作根据实际布线需求，选择合适的线缆类型和长度。
遵循布线规范，避免线缆混乱、交叉。
在布线过程中，注意保护线缆，避免损坏。
七、摄像机安装将摄像机固定在支架上，确保安装牢固。
调整摄像机角度，确保拍摄画面符合要求。
八、连接电源线确认电源线规格与摄像机匹配。
连接电源线时，注意接线的正确性。
使用测试仪检查电源线连接是否良好。
九、调试与配置通电后，检查摄像机工作是否正常。
对摄像机的参数进行调试和配置，如亮度、对比度、饱和度等。
确保摄像机的拍摄画面清晰、流畅。
十、保护罩安装根据摄像机型号和环境条件，选择合适的保护罩。
安装保护罩时，确保不影响摄像机的拍摄效果。
定期检查保护罩的完好性，确保其能有效保护摄像机免受外部环境影响。
以上为摄像机安装调试施工方案的主要内容，请在实际操作过程中严格按照方案执行，确保安装质量和安全。
监控系统的安装与调试指南
监控系统的安装与调试指南随着科技的不断发展，监控系统在各个领域的应用越来越广泛。
无论是家庭、商业还是工业环境，监控系统都扮演着至关重要的角色。
为了确保监控系统的正常运行，正确的安装和调试是至关重要的。
本文将为您介绍监控系统的安装与调试指南，帮助您顺利完成监控系统的部署工作。
一、准备工作在开始安装监控系统之前，首先需要进行一些准备工作。
首先，确保您已经购买了符合需求的监控设备，包括摄像头、录像机、监控软件等。
其次，对监控系统的布局进行规划，确定摄像头的位置和数量，以及监控软件的安装位置。
最后，准备好必要的安装工具，如螺丝刀、电钻等。
二、安装摄像头1. 确定摄像头的安装位置，选择合适的安装高度和角度，确保能够覆盖需要监控的区域。
2. 使用螺丝刀将摄像头固定在安装位置上，确保摄像头安装牢固。
3. 连接摄像头的电源线和视频线，将视频线连接到录像机或监控软件所在的设备上。
三、安装录像机1. 将录像机放置在通风良好的位置，避免灰尘和高温对设备造成影响。
2. 将摄像头的视频线连接到录像机上相应的通道，确保连接正确无误。
3. 将录像机的电源线插入电源插座，开启录像机的电源开关，待录像机启动完成后进行下一步操作。
四、安装监控软件1. 根据监控软件的安装说明，将软件安装到指定的设备上，如电脑、手机等。
2. 打开监控软件，按照软件提示进行设置，包括添加摄像头、设置录像参数等。
3. 测试监控软件的功能，确保能够正常显示摄像头的画面和录制视频。
五、调试监控系统1. 调整摄像头的焦距和视角，确保监控画面清晰可见。
2. 测试监控系统的录像功能，检查录像文件的保存位置和清晰度。
3. 测试监控系统的远程访问功能，确保能够通过手机或电脑远程查看监控画面。
4. 检查监控系统的报警功能，设置合适的报警参数，确保能够及时发现异常情况。
六、注意事项1. 在安装和调试监控系统时，务必注意安全，避免触电和设备损坏的风险。
2. 定期检查监控系统的运行状态，及时清理摄像头镜头和录像机的灰尘。
安防监控系统施工作业指导书（二篇）
安防监控系统施工作业指导书合同中明确的工程施工范围，包括摄象机、报警探测器及监控机房设备的安装调试，并确保各项切换功能的实现。
见《合同移交作业指导书》（5101）合同内容在实施中可能与建筑结构或原设计发生冲突的问题，及时以联系单的形式向业主提出协调。
设计人员须对工程具体实施人员进行系统的介绍，要点的提示，并对有关的技术工作进行交底。
设计人员、项目负责人、安全员对于相应施工操作中可预见及不可预见的安全问题进行交底。
吸顶安装的大半球摄象机安装应在装饰单位施工时请业主协调，在安装处装饰面开孔并作安装托架，及时提供图纸。
摄象机在安装前应进行预调试，特别是带云台的三可变摄象机。
摄象机在运输及安装过程中不得打开镜头盖。
壁挂或顶装带支架的摄象机安装，支架必须安装牢固、可靠。
带云台的摄象机安装时，其摄象机连接线必须保留必要的长度，以保证连接的可靠性，并加以固定，避免连接插头承受电缆的重量。
探测器在安装前应进行调试，测定探测器灵敏度及探测角度。
安装前应调整位置及角度符合报警要求。
机房内概况、操作台的安装及设备安装，应按机房内设备布置图安装。
机房机柜及操作台应按要求作好接地。
机柜及操作台内连接线应按区域分类整理捆扎并作好标记，连接线与插头应焊接可靠。
机柜内电源与信号线应严格分离并捆扎固定。
调整摄象机的焦距，使图象清晰，调整摄象机的角度，确保摄象机的有效监控范围。
带云台摄象机调整后应锁定限位。
报警探测器通过调整角度应达到报警信号、探测范围满足业主要求。
在多画面处理器或矩阵控制器中，首先设定摄象机编号，然后设定监视器的编号，设定中应考虑区域集中，使用方便。
根据需要设定监视对象的巡检功能。
设置录像机功能。
设定报警探测器的编号。
设定报警主机的设防或撤防功能。
整个调试过程应作好调试记录，附记录表。
《安全防范工程程序与要求》GA/T75____94《民用闭路监视电视系统工程技术规范》GB50198____94安防监控系统施工作业指导书（二）一、前期准备1.了解项目情况：在开始施工作业前，要详细了解项目的具体情况，包括安防监控系统的规划设计、布局图纸、设备清单、工程量清单等。
摄像机安装调试施工方案
一、项目背景随着社会经济的发展和科技的进步，视频监控系统在公共安全、交通管理、工业生产等领域得到了广泛应用。
为了提高监控效果，确保监控系统的正常运行，本项目将对摄像机进行安装调试施工。
二、施工准备1. 工具准备：扳手、螺丝刀、测距仪、水平仪、线缆剥皮器、切割机、测试仪等。
2. 材料准备：摄像机、支架、线缆、电源线、接头、接线盒等。
3. 人员准备：施工人员、技术人员、安全员等。
三、施工步骤1. 现场勘查（1）了解现场环境，确定摄像机安装位置。
（2）评估现场光线条件，确保摄像机画面清晰。
（3）检查电源插座，确保供电稳定。
2. 摄像机安装（1）根据现场勘查结果，选择合适的摄像机型号。
（2）将摄像机固定在支架上，确保摄像机水平、垂直。
（3）调整摄像机角度，使画面覆盖所需区域。
3. 线缆敷设（1）根据现场情况，确定线缆敷设路径。
（2）将线缆剥皮，连接电源线和信号线。
（3）将线缆穿入接线盒，确保连接牢固。
4. 电源连接（1）将电源线连接到摄像机电源接口。
（2）确保电源线连接牢固，无松动。
5. 摄像机调试（1）打开摄像机电源，观察画面是否清晰。
（2）调整摄像机焦距，确保画面清晰。
（3）检查画面亮度、对比度、饱和度等参数，进行调整。
（4）测试摄像机云台功能，确保摄像机可旋转、俯仰、滚转。
6. 系统测试（1）将摄像机接入监控中心，测试画面传输是否稳定。
（2）检查监控中心画面是否清晰，调整相关参数。
（3）测试系统报警功能，确保报警准确。
四、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 注意保护现场环境，避免损坏设备。
3. 线缆敷设过程中，避免交叉、重叠，确保信号传输稳定。
4. 调试过程中，注意观察画面效果，及时调整参数。
5. 施工完成后，对现场进行清理，确保现场整洁。
五、施工总结通过本次摄像机安装调试施工，提高了监控效果，确保了监控系统的正常运行。
在今后的工作中，我们将继续努力，为用户提供更优质的服务。
车牌识别摄像机安装调试作业指导书
车牌识别摄像机安装调试作业指导书车牌识别摄像机作业指导书应用范围本指导书适用于BCHV-VLPR系列高清摄像机安装使用。
1、摄像机安装位置的选择1.1 单摄像机安装位置的选择路口为3.5米且直道超过7米摄像机采用一体化安装，如果有弯道，建议摄像机位置选择安装在车辆行驶的正前方，确保车牌与摄像机垂直，尽量减少畸变，提高识别率1.2 双摄像机安装位置的选择摄像机主机安装位置的选择，主机的安装位置应当选择在多数车辆行驶且视野开阔的位置，保证大多数车辆能用主机识别，提高识别率、识别速度。
摄像机从机安装位置的选择，从机的安装位置应当选择在主摄像机覆盖不到的位置，辅助摄像机主机提高识别率。
注:如果摄像机主机的安装位置影响识别率，可以将摄像机主机的位置与从机的位置进行调整。
2、摄像机立杆固定根据施工图纸，确认摄像机安装位置(0.4米的立杆安装在道闸上面，1.4米的立杆安装在高度为20CM的安全岛，1.6米的立杆直接固定在地面)，将所需要的线路沿立杆内部穿出立杆后将，立杆通过Ф12膨胀螺栓固定在安装位置上(车牌识别别一体化摄像机直接安装在道闸上方)，摄像机距离地面必须为1.6米且摄像机应在道闸前方安装，如无特殊原因禁止安装在道闸后方，摄像机立杆左/右前方不能有任何设备遮挡。
摄像机立杆距离道闸推荐距离为:50cm(如有从机，从机与主机的所形成的的直线应与闸杆平行)。
注:由于摄像机立杆安装高清车牌识别摄像机。
所以立杆内部需要实现穿入一根六芯线一根超五类网线。
3、闪光灯立杆的固定根据现场环境，闪光灯可以与摄像机安装在同一立杆或者单独安装在一立杆，当闪光灯安装高度为40公分时(立柱式安装): 闪光灯安装位置应该选在在距触发地感2米处的位置,以减少在跟车情况下摄像机能抓拍到车牌而闪光灯无作用，闪光灯照射中心为触发地感外边缘覆盖整个地感线圈。
当闪光灯与摄像机安装在同一立杆位置时(抱杆式安装):闪光灯安装位置应该选择在距地面40公分位置或左或右，闪光灯照射中心为触发地感外边缘覆盖整个地感线圈。
弱电安防--网络摄像机(IPC)安装作业指导
网络摄像机（IPC）安装作业指导IPC安装场景介绍IPC典型安装场景总结：安装流程图安装流程图所需仪表和工具检查安装环境•在安装前需要检查安装环境：•请务必保证摄像机安装完成后不会受到强光（例如阳光）的直射，以免在强光照射下无法看清图像。
•确认红外灯光不被遮挡和强光反射回来。
•用施工标记带圈出安全区域，清除安全区内的障碍物，在醒目的地方挂好施工标记牌、安全警示牌。
•搭建登高所需的脚手架。
•检查安装摄像机的一体杆，一体杆至少能够承受摄像机重量的4倍重力。
•确认设备安装位置，并使用记号笔标记。
•确认线缆布放位置，并使用钢卷尺测量线缆所需长度。
•在安装位置布放好安装所需线缆（网线和电源线等）。
•完成接线端子制作（水晶头和3.5mm同轴音频插头等）。
操作注意事项•在施工安装的任何过程中，避免手拎、拉扯尾线，尾线被拉，导致PG头松脱。
•在安装过程中，尾线不要用力拉扯，避免支架内部的尾线被拉直受力。
•尾线和外部线缆对接时，如果尾线过长，不能剪断，否者水会从线芯与套管之间进入设备内部。
安装摄像机步骤1使用压线钳对摄像机电源线、告警线、接地线及对接的电源线、告警线、接地线压接上冷压端子压接冷压端子图步骤2从球机配套辅料包中取出球机安装转接环，套在尾线上套转接环图步骤3使用内六角螺丝刀把转接环固定到球机上固定转接环图步骤4将安全绳一端挂在摄像机上，一端挂在一体杆上挂摄像机图步骤5将对接电源线插入凤凰端子（AC24V无正负极之分），拧紧螺丝连接电源线步骤6将凤凰端子插在摄像机上，拧紧防松脱螺钉，用手轻微拉，电源线不松脱固定凤凰端子图步骤7所需的警告输入输出线和地线用接线端子对接接线图步骤8组装网线防水接头的组件网线防水接头组件图组装网线护套图步骤9网线穿过网线护套，接着压接网线水晶头，五类线的线序为T568B（白橙橙、白绿蓝、白蓝绿、白棕棕），用网线测试仪测试网线是否连接正确制作网线图步骤10防水处理，用防水胶带将各个线缆分别缠绕（包括电源线和网线）压接冷压端子图步骤11将尾线塞进一体杆内尾线处理图步骤12拧紧转接环拧紧转接环图步骤13用内六角扳手固定转接环固定转接环图结束电源接入基本规范1、电源接入详细连线图室外供电典型线路图室内供电典型线路图室内POE供电典型线路图2、市电取电规范1.配电柜或者弱电间的电源应该为适配器的额定电源（国内220V50Hz），如果电压波动超出+20%~-5%范围时，应设稳压装置，稳压装置标称的功率不得小于系统使用功率的1.5倍；2.配电箱或者弱电间到摄像机的市电走线长度一般不大于500m，线径不小于2*1.5mm2，如果长度增加需要增加线径；配电箱或者弱电间到摄像机的市电走线需要采用星形走线，如果不同设备采用链形走线需要根据负载的功率增加线径；星形走线与链形走线4.设备满负载供电的情况下，适配器的输入电源的电压波如果超出+10%~-10%，则在摄像机段需要增加应设稳压装置，稳压装置标称的功率不得小于系统使用功率的1.5倍；5.UPS配置要求：配置UPS电源时，UPS额定功率至少是摄像机额定功率60%以上，才能确保摄像机能够稳定工作；满载时UPS蓄电池工作时间=蓄电池组容量×电压/主机额定功率×0.75（功率因数）3、摄像机供电规范1.适配的规格电压要符合摄像机的输入电压范围，适配器的输出电流要大于摄像机的额定电流；2.AC24V和DC12V摄像机供电的设备，适配器与摄像机之间的走线不能大于10m，线径不能小于1mm2；如果走线长度大于10m需要在适配器的输出和摄像机的输入端，需要增加防雷器，并且线径需要增加；3.AC24V和DC12V摄像机供电的设备，必须采用一个适配器给一个摄像机供电的方式，不允许一个适配器给多摄像机供电；4.设备满载的情况下，摄像机的输入电压波动不能超过摄像机供电电压范围的10%；5.POE供电场景POE供电网线不能超过100m，POE的供电功率≥摄像机POE功率；6.AC24V电源适配器给摄像机供电，由于自身重量不能放置在承重不足的地方，例如天花板。
监控设备安装作业指导书
监控安装作业指导书目录一、安全操作技术一般规定二、摄像机技术指导三、硬盘录像机技术指导四、BNC接头（视频头）制作方法为了达到监控设备安全安装的预期目的，特制订如下作业指导书。
一、安全操作技术一般规定1、注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。
作业人员应按规定穿戴、使用防护用品、用具。
2、所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重等。
3、所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。
尽量使用带屏蔽层的电源线，控制线。
视频线符合国家标准。
4、机柜摆放位置和接地要求符合国家标准。
二、摄像机技术指导1、公司现阶段主要使用以下几种类型摄像机。
枪机、半球型摄像机、一体化摄像机、红外日夜两用摄像机、球型摄像机。
功能上没有太大区别，设备选型上主要是看安装区域适合安装哪种类型。
2、各类型摄像机优缺点●枪机：价格便宜，但不具备变焦和旋转功能，只能完成一个角度固定距离的监视、隐蔽性较差；●半球型摄像机：具有一定的隐蔽，同时外形小巧、美观，可以吊装在天花板上，弥补了枪机的某些不足；●一体化摄像机：内置镜头、可以自动聚焦，对镜头控制方便，安装和调试简单；●红外日夜两用摄像机：将摄像机、防护罩、红外灯、供电散热单元综合成为一体的摄像设备，具有夜视距离远、隐蔽性强、性能稳定等优点；●球型摄像机：集一体机化摄像机和云台于一身的设备，另外具有快速跟踪、360°水平旋转、无监视盲区和隐私区域遮蔽等特点和功能；三、硬盘录像机技术指导1、安装硬盘●安装工具十字螺丝刀一把。
●硬盘安装步骤第一步：拧开机箱背部和侧部的螺丝，打开机箱盖板。
第二步：用螺丝将硬盘固定在硬盘架上。
如果是安装下层硬盘，请先将上层架卸掉。
第三步：连接硬盘的数据线。
第四步：将电源线接入硬盘的电源接口。
第五步：盖好机箱盖板，并将盖板的两侧和后部用螺丝固定。
2、硬盘录像机后面板说明4. 开机：若设备前面上的“POWER”键呈红色则说明电源接通，轻按“POWER”键，设备开始启动。
通信监控设备安装调试作业指导书
通信监控设备安装调试作业指导书一、前言通信监控设备是现代社会中不可或缺的重要设备，其主要用于监控通信网络的运行状态，提供对网络故障的实时监测和报警。
本指导书旨在给安装调试人员提供一些基本的操作步骤和注意事项，以确保通信监控设备能够正常运行。
二、作业准备1.确认设备型号和数量，并核对相关配件是否齐全。
2.在安装前，要了解设备的工作原理和基本功能，确保对设备的操作方法有一定的了解。
3.检查设备所需的线缆、接口等是否齐全，并确保其质量合格。
三、安装步骤1.安装设备架a.根据设备的尺寸和重量，选择合适的设备架，并确保其稳固。
b.按照设备架的安装图纸，将设备架固定在适当的位置上，以确保设备的安全性和稳定性。
2.安装设备主体a.根据设备的安装图纸，将设备主体固定在设备架上。
b.确保设备主体与设备架之间的接触牢固稳定，并未出现松动或晃动的情况。
3.连接电源线和信号线a.根据设备的电源需求，将电源线正确连接到设备主体上。
b.根据设备的信号输入输出需求，将信号线正确连接到设备主体和其他相关设备上。
c.注意检查电源线和信号线的连接是否牢固，并进行必要的固定或保护。
4.开机测试a.确保电源连接正确后，打开电源开关，开始对设备进行开机测试。
b.观察设备的指示灯，查看其是否正常亮起，并根据设备的操作手册进行相应的操作。
c.注意观察设备是否存在异常情况，例如无法启动、出现错误代码等。
5.进行功能测试a.根据设备的操作手册，进行相应的功能测试，包括各种监控指标的测量、报警测试等。
b.注意观察设备的显示屏和指示灯，检查其是否正常显示相关信息。
c.做好测试记录，并及时处理测试中发现的问题。
6.完成安装任务a.在确认设备安装无误后，做好设备的防尘防潮等保护措施。
b.清理现场，将多余的材料和垃圾进行妥善处理。
c.将安装调试的情况及时汇报给相关负责人。
四、注意事项1.安装过程中，注意确保设备的安全性和稳定性，防止设备在运行过程中出现松动、晃动等问题。
视频监控系统安装作业指导书
视频监控系统安装作业指导书施工技术总则1､严格按照批准后施工图设计进行施工｡2､接到任务书,制订详细的施工方案､计划和进度,确保按时完成任务｡3､审核施工图后,组织相关的施工人员､讲解本次施工的要点､要求和注意事项,使施工人员明确施工的性质､内容和任务｡更好的,按期､按质､按量完成施工任务｡4､遵守国家或部委颁发的法规､标准和规范｡5､严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定,以及省电信公司的有关文件规定和要求｡6､施工质量要以施工质量第一位宗旨,加强施工现场的管理和施工监督,严格执行施工规范｡做到施工工艺精良,各种测试项目齐全､记录清楚､文字端正､数据准确｡符合相关技术要求｡7､严格按施工操作程序施工,做到文明施工､文明生产｡施工中做好防火､防电､防雷､防化学气体､防事故等预防性的工作,做到施工人员的安全及设备材料的安全｡鉴于安全生产责任重大,严格执行国家有关规定及相关要求｡一､材料.设备要求1､枪机､半球型摄像机､一体化摄像机､红外日夜两用摄像机､球型摄像机主要技术指标及其功能,应符合设计及使用要求,并有合格证｡2､传输线路应采用铜芯绝缘导线或铜芯电缆其电压等级不应小于交流电压250V,并有合格证3､传输线缆线芯截面选择除满足自动报警装置技术条件外,还应满足机械强度的要求｡绝缘导线､电缆线芯按机械强度的要求的最小截面不应小于下列的数值｡类别线芯的最小截面(mm)a穿管敷设的绝缘导线0.50, b 线槽内敷设的绝缘导线0.75c多芯导线0.50｡4､BNC接头符合使用要求,并有合格证5､数字交换机主要技术指标及其功能,应符合设计及使用要求,并有合格证｡6､电视墙主要技术指标及其功能,应符合设计及使用要求,并有合格证｡7､监视器主要技术指标及其功能,应符合设计及使用要求,并有合格证｡8､硬盘录像机主要技术指标及其功能,应符合设计及使用要求,并有合格证｡9､控制键盘主要技术指标及其功能,应符合设计及使用要求,并有合格证｡10､矩阵主要技术指标及其功能,应符合设计及使用要求,并有合格证｡11､视频解码器主要技术指标及其他功能,应符合要求并有合格证｡12､系统配置中的其他主要设备的主要技术指标及其功能,应符合设计及使用要求,并有合格证｡二､主要机具一字改锥､十字改锥､电工刀､尖嘴钳､剥线钳､电钻､电锤､电烙铁､万用表､兆欧表､高凳､脚手架､工具袋等｡三､作业条件1､土建装修及油漆浆活全部完毕｡2､管线､导线､预埋盒全部做好｡3､导线经过绝缘电阻测试符合国家规范要求,并编号完毕｡四､操作工艺(一)配管: 管路敷设施工工艺:施工准备----预制钢管煨弯--- 定准底盒箱体位置----固定底盒或箱----变形缝处理----地线跨接1､管路敷设的基本要求:敷设于潮湿和多尘场所的管线,管口和管子连接处必须做密封处理,管路应遵循最短的路径敷设并尽量减少弯曲, 埋入墙内或混凝土内的线管,离表面的净距离不应小于15mm,埋入地下的电线管路不能穿过设备基础｡2､预制加工:●镀锌钢管或JDG管用拗棒或液压煨管器煨弯,PVC管用配套的弹簧煨弯｡●管子切断:切割断口处应平齐不歪斜,管口光滑无毛刺,管内没有铁屑｡●管接头和锁母处连接牢靠不松动｡●有多条管路并排排列时,一定整齐顺直｡施工准备3､测定箱､盒位置:根据设计要求确定箱盒的位置,以土建弹出的水平线为基准, 定好准确位置,固定好底箱､盒｡4､管进箱､盒连接:箱､盒开孔应整齐并与管径吻合,箱､盒用开孔器开孔,保证无毛刺,要求一管一孔,不许开长孔,不许用气焊电焊开孔,管进箱盒用锁母锁紧,两根以上的管进入箱体内时应长短一致,间距均匀,排列整齐,锁母终端套护口｡5､管路暗敷设方式:●砌体内配管:配合土建工程砌墙立管时,管路保护层不应小于15mm,管口封好,以免落入杂物｡●明配管时管的弯曲半径不小于管外径的6倍｡●现浇混凝土楼板内配管:先确定箱盒的位置,弹出十字线,埋好底盒再敷管,两个以上盒子时要拉直线,管进盒内的长度一致,每隔1米用铅丝绳绑扎牢｡●暗管敷设完成后,自检合格以后,通知业主方及监理代表验收,并如实做好隐蔽工程检查验收记录｡管路敷设质量标准:1)､JDG管严禁用熔焊连接｡2)､管路连接紧密,管口光滑无毛刺,护口齐全,明配管支架､吊架平直牢固,排列整齐,管子弯曲处无明显的折痕,暗配管的保护层厚度不小于15mm｡3)､箱､盒位置准确,牢固可靠,管子进入箱､盒内顺直,在箱､盒内露出的长度小于5mm｡线路进入电气设备的位置正确｡4)､箱､盒内清洁无杂物,护口或护线套管齐全无脱落,不进入箱､。
通信监控设备安装调试作业指导书
⑴按清单准备材料；
⑵准备必需的劳动保护用品，如工作服、手套等；
⑶按清单备齐工器具。
2
通信监控系统安装
⑴确保电源开关在“OFF”位置；
⑵安装通信监控柜到直流配电屏的电源电缆，根据通信监控设备的用电容量选择合适的直流输出开关；
⑶安装温度、室内烟雾、门禁开关以及其他采集装置；
⑷安装机房室内温度、电源交、直流电压、电流、远动信号到监控设备的模拟量采集端子上的控制线；
个
1
记号笔
支
黑色
1
5、作业步骤
√
序号
作业程序
安装工艺及质量要求
危险点分析及控制措施
作业人员鉴字
作业负责人鉴字
1
施工准备
运行站安装前需办理相关申请，获批准后开始施工。
1．1
技术准备
⑴熟悉施工现场、施工图纸，通信监控系统技术资料，明确有关技术要求；
使参加工作的人员明确工作程序、技术要求及其他注意事项。
1．2
通信监控设备安装调试作业指共3人，工作负责人1人，工作班成员2人。
作业人员职责
工作负责人：对本工作安全、质量和文明施工负责，对技术资料的完整性负责。
工作班成员：严格服从工作负责人的指挥，遵守劳动纪律，文明施工，认真填写安装记录，施工中要做到“三不伤害”。
2、常用工具
4
竣工整理
4．1
收尾作业
⑴拆除临时设施；
⑵检查核对所有标识；
⑶做好施工记录；
⑷清点工具，清扫作业区。
4．2
资料整理
⑴填写通信监控设备安装记录；
⑵编写通信监控设备调试报告。
保证设备运行维护的需要，技术资料必须完整、真实。
通信监控系统调试
摄像机的安装和调试
②④ ⑥
四、安装中出现旳问题以及处理措施
1，视频输出时，影响跳动，原因是线接触不良， 需要重新检验接线。
2，控制键盘无法控制摄像机旳转动，原因是 RS-485线旳正负极接反了，需要重新接线。。
调试成功
枪式摄像机旳安装与调试
（二）接线 5.连接视频线接头
接法：将视频线接头旳芯线 接在正极上，撮紧旳金属 屏蔽线接在负极上，正确旳
位置，如图所示：
枪式摄像机旳安装与调试
（三）测试视频输出
回环节
枪式摄像机旳安装与调试
三、安装中轻易出现旳问题与处理措施
1，电源旳正负极接反，会烧坏摄像机，所以通电前 一定要检验好电源是否接错！
枪式摄像机旳安装与调试
（二）接线
3.制作视频线接头
把BNC接头旳另一端，用 剪刀剥掉最外面旳护套， 约2cm左右。然后把屏蔽金 属丝紧紧地缠绕起来。
枪式摄像机旳安装与调试
（二）接线 3. 制作视频线接头
用剪刀将露出来旳绝缘介质（白色旳塑料管）剪掉约
1.5cm左右，（注意不要太用力，以免剪断里面旳芯线）。
Zoom FoCom 公共C
相当于菜单
在这个类型摄像 机上，紫色线， 没有用到，此类 摄像机能够自动 调整光圈大小， 是傻瓜摄像机一 类。
SW2 地址开关位号 把地址转化为二进制，若 二进制位为1，就把相应旳 开关拨上去，若为0，就不 用拨上去。 例：我们组为6号，即为 01100000.则把2，3号拨 上去。
注意：下面旳正极接上面旳负极， 一样，下面旳负极接上面旳正极。
三‘连接到电视墙
摄像机 拍摄图像
连接
控制键盘 控制摄像 机旳工作
电视墙上 输出视频
回目录
02-高清摄像机道路监控调试指导书
高清摄像机调试指导书V1.0.0高清摄像机调试指导书修改记录1高清摄像机调试指导书2目录第1章调试准备 (3)1.1 设备准备 (3)1.2 设备型号 (3)1.3 镜头 (4)1.4 设备软件版本 (6)第2章设备安装 (7)2.1摄像机安装 (7)2.2补光灯安装 (7)2.3安装示意图 (8)第3章设备调试 (9)3.1镜头调试 (9)3.1.1景深的概念 (9)3.1.2镜头调试 (10)3.2摄像机调试 (11)室内监控场景一：逆光场景 (11)室内监控场景二：标准场景 (12)无光监控场景一：无光环境，室内环境 (13)无光监控场景二：无光环境，室外环境 (14)道路监控场景一：白天环境，车速30-70 km/h (14)道路监控场景二：路灯较亮，车速30-40 km/h (15)道路监控场景三：路灯较亮，车速50-70 km/h (16)道路监控场景四：路灯较暗或没有路灯，车速30-40 km/h (17)道路监控场景五：路灯较暗或没有路灯，车速50-70 km/h (19)高清摄像机调试指导书第1章调试准备1.1 设备准备鉴于分公司项目测试频繁，建议分公司事先准备专用的测试设备，遇到紧急情况时，总部可以帮忙协调设备。
1.2 设备型号根据我司现有产品线产品性能，对于应用于道路监控的网络高清摄像机，目前推荐型号如下：3高清摄像机调试指导书41.3 镜头一般情况下，推荐如下自动光圈镜头来匹配摄像机做道路监控：可应用于道路监控的全景和看车牌图1-1 TV2712D-MPIR 图1-2 TV0550D-MPIR 图1-3 MV0840D-MP注意：富士能的YV3.3*15SA-SAWL-DC 自动光圈手动焦距百万像素镜头；该款镜头在16mm 左右焦距时光圈较大，但系价格较高的外购镜头，一般建议仅用于PK 测试。
高清摄像机调试指导书5图1-4 MF1614M-MP 图1-5 MF2514M-MP手动光圈定焦镜头，光圈大，夜间效果画面亮度较高，但是对于车灯过曝的抑制效果不如自动光圈的好。
摄像机安装调试步骤
画面亮度，可在60-90范围内调节 对比度建议30，对比度越高，亮的地方越亮暗的地方越暗，白 天层次感越强，晚上需要稍微调低一点，可以更多的显示 暗处的
日夜转换
日夜模式选择白天模式，使其保持彩色效果
数字降噪
数字降噪使用专家模式，建议时域50，空域20
降噪在滤除噪点的同时可能也会将有效信息特别是车牌信息细节滤除， 所以不宜太高，具体根据噪点和车牌效果寻找一个平衡点即可
Байду номын сангаас
“摄像机前端参数配置”
曝光
曝光时间选择自定义8000us,也可根据需要在1/100S-1/250S设置 曝光时间越短图像整体亮度越低，但是对快速运动的车辆看车牌越清 晰，不易出现拖影
镜头光圈
镜头光圈 选择手动光圈模式
视频参数---对比度、亮度
亮度建议70，亮度参数夜间在快门较低的情况下可以提高整体
建议10-15°
补光灯
补光灯位置尽量对着监控区域压低压近
补光灯与摄像机也尽量有一个水平距离（1-2米），避免灯光直射
安装示意图
调试-1 聚焦
变焦镜头先使用W-T选好焦距场景，再使用F-N聚焦调节， 手动光圈将光圈调至最大， 聚焦距离建议设备离车牌观测 点直线水平距离15-25米，选定场景中心点为参考，聚焦至 最佳位置，锁紧螺钉
调试-2 前端参数配置
摄像机安装聚焦完毕后一般白天都没有问题，前端参数配 置主要针对夜晚情况
前端参数主要需要调试的包括以下几项：
曝光（快门时间） 镜头模式（光圈模式） 对比度 亮度 3D降噪 日夜转换
进入前端参数配置 在预览画面里鼠标右击，选择“摄像机前端参数配置”
网络摄像机
——安装、调试指南
摄像机安装调试的规范要求和作业指导书
摄像机安装调试的规范要求和作业指导书1.目的本作业指导书用于指导现场安装调试摄像机。
（1）指导如何确定安装位置/高度/朝向/角度以得到满足规范要求的图像。
（2）指导安装镜头并调整摄像机和镜头的状态，使摄像机图像达到预期的效果。
（3）不包括使用立竿支架护罩等设施和相应的工具完成摄像机固定的工作。
（4）不包括使用软件连接摄像机观察到视频图像的具体方法，请阅读产品说明书。
2.范围1．适用于本公司技术支持人员和客户单位工程安装调试人员。
2．适用于数字摄像机。
3.安装调试工具1．螺丝刀，转接环，镜头纸，手套。
2．笔记本电脑，网络线缆。
3．工程宝便携式调试仪器。
4.标准规范对安防摄像机安装施工的要求分析4.1本市数字视频安防监控系统基本技术要求注1：摄像机及镜头：推荐采用定焦、固定/自动光圈镜头；摄像机图像尺寸应适合监视画面的纵深、水平及区域，对纵深较远（如周界）的监视画面应选用4：3的图像尺寸。
注2：布点设计室外以1080P为主室内视实际情况而定。
数字视频安防监控系统的布控应根据所监视区域的点（纵深）、线（水平）、面（区域）进行分别设计，应充分考虑数字摄像机较模拟摄像机对监视环境适应性不同的优劣和特征。
同一数字视频监控系统的清晰度可根据所选用摄像机清晰度的不同而允许存在多种分级。
用于特征性场合摄像机（如：电梯等），带云台变焦镜头摄像机可采用模拟摄像机，系统组成方式，可沿用原有模拟摄像机+视频电缆（控制和电缆）+硬盘录像设备等方式独立搭建，系统指标应不低于270线；重要场合摄像机（除小区楼栋出入口外）的选型应保证系统清晰度指标不低于600线，网络型摄像机应安装存储介质，且不宜采用POE供电方式。
电梯轿厢采用模拟摄像机的，应安装在电梯轿箱顶部、电梯控制面板的上方，应配置电梯楼层信号叠加显示器；采用数字摄像机的，应具有抗逆光功能，应安装在电梯轿箱顶部、电梯控制面板的对角处。
网络型摄像机应具有网络中断、设备故障、报警状态的本地视（音）频信息存储功能，存储图像的性能指标应符合《本市视频安防监控用彩色数字摄像机技术规范》4.4条的要求。
室内摄像机安装及配线施工作业指导书
室内摄像机安装及配线施工作业指导书1. 适用范围适用于XX铁路XX标段通信工程室内摄像机安装及配线施工。
2. 作业准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
2.2 外业技术准备根据设计图纸对摄像机安装位置进行现场复测，确定摄像机安装方式及固定支架要求、摄像机实际安装位置及照射角度，并做好标记。
调查现场摄像机的工作环境，核对摄像机型号及性能是否满足现场工作环境要求，核实现场施工条件是否满足摄像机安装要求。
3. 技术要求3.1 摄像机的型号应满足设计及功能要求，其性能应满足现场工作环境的要求，包括湿度、温度、光照以及防雷等。
3.2 摄像机安装应牢固、美观，安装位置应满足设计要求，并不得影响人员在室内进行正常的工作。
3.3 摄像机的防护罩应满足现场工作环境要求，摄像机的防护罩可选配自动风扇、自动加热器；防护罩材料及其他安装件应满足防锈、防腐条件。
3.4 摄像机的线缆型号应符合设计要求，在恶劣环境（低温、低压、紫外线强等）下，线缆选择应符合特殊性能要求。
3.5 球机安装时，在球机护罩与吊杆的丝扣连接处应作防水处理。
3.6 从摄像机引出的线缆宜留有一定的余量，不得影响摄像机的转动。
摄像机的线缆应固定，不得用插头承受电缆的自重，外部出线部分需做防护处理。
3.7 在摄像机侧及图像监测设备端应加装防雷装置，防雷装置的接地电阻应小于10Ω。
4. 施工程序与工艺流程4.1 施工程序施工准备→底座安装→缆线连接→摄像机安装4.2 工艺流程图4.2 室内摄像机安装及配线施工工艺流程5. 施工要求5.1 施工准备5.1.1 根据到货清单，核对摄像机及尾缆的型号、规格、质量、数量，应符合订货合同规定或设计要求。
5.1.2 根据摄像机出厂质量合格证和测试记录并对照实物检查设备功能和性能是否符合相关技术标准的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1工作描述 (3)2作业准备 (4)2.1作业所需物资材料、备品备件： (4)2.2作业所需专用工具、仪器仪表： (4)2.3作业常用工具准备： (4)2.4技术资料准备： (5)2.5现场准备工作： (5)3作业(工作)流程 (6)3.1设备柜内设备安装： (6)3.2设备柜通电： (7)3.3设备调试： ............................................................................... 错误!未定义书签。
4作业技术标准 (11)4.1测试记录表： (11)4.2其它(如验收等标准)： (12)5作业安全控制 (12)5.1危险源：................................................................................... 错误!未定义书签。
5.2安全措施： ............................................................................... 错误!未定义书签。
5.3注意事项： ............................................................................... 错误!未定义书签。
1工作描述现有安装调试项目包括：通信网络柜、视频设备柜、会商设备柜等；本项作业将对视频图像设备柜内各种类型设备经行集成顺序及安装工艺进行指导，经过测试保证设备各功能符合项目招标文件、投标文件及合同文件的要求并保证安装质量。
2作业准备2.1、作业所需物资材料：1.安装辅材（安装托盘、空开、接地铜排、理线架、线槽、接线端子等）2.合同内待安装设备（模拟视频矩阵、硬盘录像机、交换机、光端机或光电转换器、ODF架、服务器、控制器等）3.各类线缆（视频线、控制线RVVP2*1.0、电源线RVV3*1.0、五类网络线、光纤跳线、黄绿接地线等）注：1、根据传输距离选择所需电缆，视频同轴电缆最低规格要求：75Ω阻抗；全铜芯导线；4.各类接头（视频公头、视频母头、RJ45水晶头、音频头）2.2、作业所需专用工具、仪器仪表：1.调试电脑2.各类调试软件2.3、作业常用工具准备：工作班成员个人工具箱2.4、技术资料准备：1.系统结构图2.设备柜布置图3.招、投标文件及合同清单4.设备安装位置图5.到货各类型设备说明书2.5、现场准备工作：1.准备好充足的施工电源；2.清点到货设备型号及数量是否符合设备请购单和合同清单要求；3.按照设备连接图（表）制作好相应的线缆；4.按照设备柜布置图位置安排好设备柜空间；5.按照安装位置图安装好设备；3作业(工作)流程3.1、解码器安装接线：3.1.1通用型可控硅解码器设置：1．解码器地址的设置：在一个硬盘录像机控制系统中，智能型解码器应有不同的识别地址，解码器的地址应通过解码器上标有“STR”字样的8位开关进行设置，地址开关要与摄像机号码对应设置。
2．解码器通信协议及波特率的设置：详细见说明书：东深电子常用图象监控系统硬盘主机采用的通信协议是PELCO-D协议、波特率是2400Bd：3. AC24V及AC220V切换开关的设置：由于护罩的除潮加热器、散热冷却风扇以及雨刷的工作电压一般都是经解码器端子输出供给，此工作电压一般是AC24V或AC220V。
可通过解码器上的AC24V及AC220V切换开关并根据护罩的实际工作电压来切换进行选择，需要认真核对工作电源。
3.1.2安装、接线1．固定解码器，安装信号防雷器；2．核实各敷设电缆的正确性，参照智能型解码器使用说明书中的接线端子位置图进行接线。
云台接线端子：镜头接线端子：Auto: 自动 Iiis: 光圈（未用）Up: 垂直向上 Focus: 聚焦Down: 垂直向下 Zoom: 变焦Left: 水平向左 Lens COM: 公共端Right: 水平向右P/T COM: 公共端AUX：为雨刷接线端子，它有两个端子，相当于继电器一对接点的两端，用来将其串接在雨刷回路中，以实现对雨刷控制。
AC24V OUT ：供电给护罩的除潮加热器、散热冷却风扇以及雨刷。
DC12V OUT: 摄像机电源。
AC220V IN: 解码器220V交流输入。
RS485+/-: 控制信号输入接线端子。
3.1.3复核、检查1.检查输入解码器AC220V电源电压是否正常，接线有无短路或火、零、地线接错；2. 核实解码器地址，要与摄像机号码对应；3. 检查摄像机电源（主要有直流12V）是否与解码器供电相符；4. 检查护罩的加热器和风扇的工作电压（有交流24V和交流220V两种）是否与解码器的输出一致；5. 检查控制信号的接线及信号防雷器的接线是否正确，控制信号正负不要接反，信号防雷器的设备端和线路端要分清楚；6. 检查RS485信号电压是否正常，开路时一般为DC5V左右，接上设备后测量一般为DC3V左右。
3.1.4送电测试以上各项复核、检查确认无误后，可送上电源进行调试。
3.1.5工作终结设备安装测试正常后，盖好解码器盖板（要拧紧，注意防潮）以及关上解码器铁箱的门并锁好，收拾工具，清理相关工作现场。
3.2 、红外球形摄像机安装接线：① 法兰连接柱 ② 遮阳罩 ③ 装饰圈 ④ 灯仓前盖 ⑤ 灯仓⑥ 光敏电阻3.2.1 拨码设置球机拨码位于球机装饰圈的内部，将装饰圈取下，便可看到拨码开关，此处共有2个拨码开关，分别为1个8位拨码开关S2和1个4位拨码开关S1。
1、 8位拨码开关S2是设置球机地址的；注：本球机支持两种通讯协议，即:标准的PELCO_P/D ，协议是自适应，无须再进行设置。
由于标准的PELCO_P/D 地址码差1，所以在球机地址设置时要注意加1或减1。
2、 4位拨码开关S1前两位（第1、2位）设置波特率；4位拨码开关S2后两位（第3、4位）设置摄像机协议（即选用摄像机型号）。
例：如左图为球机出厂默认拨码设置：拨码开关S2的第1位为ON 、2-8位为OFF ，表示PELCO_D ，球机地址为1（若PELCO_P 则球机地址为2）;协议拨码S1(四位拨码开关)的第1位为ON 、第2位为OFF ，表示波特率为2400bps ;S1的3、4位为OFF ，表示可选用T11、T12、T13摄像机。
摄像机协议设定 地址设定波特率设定3.2.2 安装灯仓前盖和装饰圈1.将灯仓前盖4个孔与灯仓上六角铜柱的螺丝孔对准，用4个螺钉将其固定，并检查灯仓前盖与灯仓安装是否扣实，保证不能有缝隙。
如下图所示。
2. 用4个自攻螺钉将装饰圈安装到球机上。
3.2.3红外智能球形摄像机安装空间尺寸图.（具体尺寸见相应型号图纸）此款球机有两种安装方式：壁装式和吊装式。
各种安装方式的球机尺寸见下图。
a 、红外智能球形摄像机壁装式安装空间尺寸图b 、红外智能球形摄像机吊装式安装空间尺寸图灯仓前盖六角铜柱灯仓 不锈钢螺钉(M4X12)装饰圈自攻螺钉 (M3X8)3.2.4红外智能球形摄像机壁装式安装方法a 、 安装条件1) 壁装式球机可用于室内、室外环境的墙壁结构。
2) 墙壁的厚度应足够安装膨胀螺钉。
3) 墙壁至少能承受4倍球机的重量。
b 、 安装步骤a 、确定安装位置，在安装的墙壁上用支架作样板，画出钻孔的中心位置，并打孔。
如下图所示。
b 、将4个M8金属膨胀螺钉安装到孔内。
c 、将球机的电源线插头、视频头、RS485线与外部电线电缆相连，再把上罩顶部的接口部分插入到支架的安装孔内，插到底部后，将固定在支架上的3个螺钉旋紧，使上罩与支架固定在一起。
如下图所示。
3.2.5 红外智能球形摄像机吊装式安装a 、确定安装位置，以吊装底座的安装孔 为模板，画出钻孔的中心位置。
如右图所示电源插头RS485 视频头b 、取下吊装支架,在有定位孔标记的地 方打孔，并装入4个M6金属膨胀螺钉。
如右图所示c 、将球机的电源线插头、视频头、RS485 线与外部电线电缆相连，再把上罩顶部的 法兰连接柱插入到支架的安装孔内，插到底部后，将固定在支架上的3个螺钉旋紧， 使上罩与支架固定在一起。
如右图所示。
特别注意:安装球机时，如果将球机引出的视频线母头与视频线的公头直接相连，切记用绝缘胶带缠上两者接头处，防止视频与大地导通。
3.2.6送电测试以上各项复核、检查确认无误后，可送上电源进行调试。
3.2.7工作终结设备安装测试正常后，盖好解码器盖板（要拧紧，注意防潮）以及关上解码器铁箱的门并锁好，收拾工具，清理相关工作现场。
电源插头RS485 视频头4作业技术标准4.1测试记录表：及签名，由室管理人员在见证情况栏填写见证意见并签名；Ⅲ级由执行人及工作负责人共同验收并在自检栏填写检查意见及签名，由设备管理单位管理人员在见证情况栏填写见证意见并签名；4.2其它(如验收等标准)：1. 解码器和防雷器安装平稳、美观；2. 接线牢靠，布线美观，线缆标识清晰，现场接线与图纸相一致；3. 现场线缆进出设备箱密封良好，具有良好的防潮、防小动物的功能；4．在设备控制室，能够通过控制终端进行正常的控制。
5作业安全控制5.1危险源1．低压触电；2．作业现场环境因素带来的危险，如：爬梯登高、渠道边作业等；3．因接线或设置错误导致设备的损伤。
5.2安全措施切除设备电源检修时应在设备工作电源处挂“禁止合闸、有人工作”标示牌。
5.3注意事项1. 防止低压触电，尽量避免低压带电作业，测量时正确使用工、器具；2. 防止落水（渠道和水库岸边工作时，应挂安全带和穿救生衣）；3. 防止高温中暑（天气炎热或工作位置狭窄且不通风时）；4. 防止高处坠落，工作人员应挂安全带；5. 防止落物伤人，工作人员的工具应放在工具袋内，且不准采用抛掷的方法来传递工具；6. 工作现场狭窄时防止身体部位受损伤，戴安全帽外；7. 认真检查复核，避免因人为接线错误导致设备的损伤。
8.供电为保证球机正常工作，供电电源不宜低于球机输入电压的标称值。
当标称值为24VAC，电压波动不宜超出±25%。
当市电电压波动超出+5%～-10%范围时，应设交流稳压装置。
可安装UPS 以提供不间断稳定电源供给。
9. 接地球机的接地主要分为外壳接地和内部电气接地。
外壳接地主要用来防止静电积累、电气漏电等，室外球机还特别要加装外部防雷措施。
10. 地环回路即使设备有效接地，但球机和中心设备间不同地位的零电势存在差异、电源负载存在不均衡，仍会引起接地电位差，从而影响视频信号的正常传输，通常表现为图像中间有水平方向的杂波。
解决地环回路问题最有效的办法是在视频传输中增加地环隔离器。
