网线模块制作_几种网线的水晶头接法图解教程
网线水晶头接法
网线水晶头接法如果盖房子或者装修，有时候需要自己动手做几个网线水晶头。
可以借把网线钳子，买点水晶头，自己在家就可以制作网线水晶头，用几根网线做几根，自己学会了很方便。
下面图文解说网线水晶头的接法。
拿到网线，首先截取需要的长度。
网线上有刻度的，比如下图：网线日期 2013/10/29，这个位置刻度是 047m ， 588是网线型号。
有的是1米1个刻度，应该也有网线不是一米一刻度的。
用网线钳的刀片截取所需的长度即可。
比如：从047m到050m，就是3米的网线。
网线刻度网线钳简单介绍：刀片用来截取网线长度，椭圆凹槽用来给网线剥皮，钳子顶上的方块凹槽是压制水晶头的。
网线钳先截取合适长度的网线后，就开始准备压水晶头了。
网线两头都剥皮2-3cm，露出里面的8色线。
网线剥皮，2-3cm网线剥皮常用的水晶头接法是 568B接法。
先把8色线大致排序：橙，绿，蓝，棕。
本来是2个2个缠绕在一起的。
缠在一起的2个线其中一个纯色，一个白色略带颜色。
橙绿蓝棕然后，将缠绕的线都捋顺，继续细节排序，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
网线8色排序将排好顺序的网线捋顺，截平整。
准备压水晶头用。
网线截平整将水晶头有金属片的这面朝上，将网线顺着水晶头的8个槽送进去，注意网线不能弓起来，要插到底端。
从而在水晶头底部能看到8个金属点，而且颜色还是对的顺序。
水晶头金属片朝上送网线进水晶头确认网线插到水晶头底端下面开始压水晶头，水晶头放进去网线钳，右手挤压网线钳，将两个手柄压到底就可以了。
压水晶头一样的方法，再把网线的另一头做好水晶头。
最后就是测量网线通不通了。
将网线两头插进网线测试仪。
打开测试仪开关，观测指示灯是否1-8依次点亮，点亮就说明网线通了，可以使用了。
如果没有网线测试仪也没关系，直接将网线用于电脑上试试电脑连不连得上网就行了。
网线测试仪1-8依次亮起，网线通有机会的话，不妨试试，看看自己能不能做好网线水晶头。
相关文章：电脑主板线怎么接?台式电脑怎么安装独立显卡?无线网wifi密码怎么改?。
网线水晶头接法序(图文详解)
网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
网线模块制作几种网线的水晶头接法图解教程

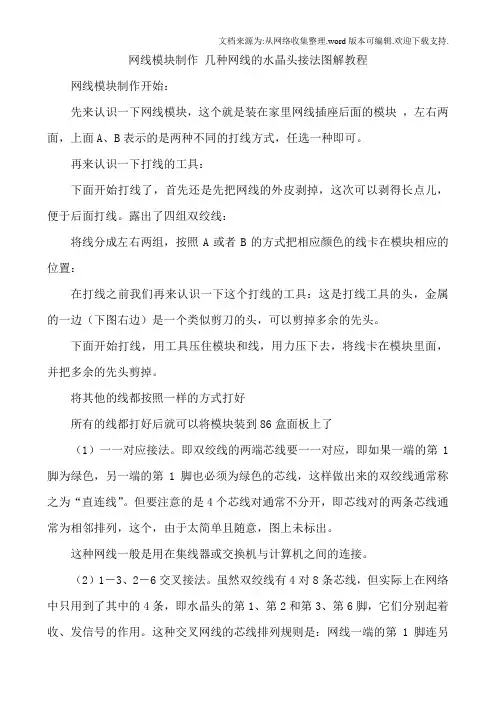

网线模块制作几种网线的水晶头接法图解教程网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。
其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base-T的标准。
第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。
网线水晶头接法详细图文教程
网线水晶头接法详细图文教程如果你想要组件局域网的话，那么网线肯定是你少不了的东西，网线水晶头损坏时有发生。
这么个小东西想自己修一修就可以了，打开一看里面这么多线就晕了，线序是什么啊，这种情况有没有.....。
不用担心，局域网之家教您轻松制作、连接网线水晶头。
首先，在我们制作网线之前，需要准备几样工具。
1、具有8P槽的压线钳一个2、五类网线，也就是我们现在最常用的网线若干米3、RJ-45插头，也就是所谓的水晶头若干PS：理论上水晶头只需要2个，以防万一，多备一些。
网线标准线序：标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕上网只用到1 2 3 6 1.2下传 3.6上传，电话用4.5 7.8是做为电源用,有些设备要,国际标准接下来为您介绍一下网线接法，现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。
直通线：两头都是568B标准。
用于连接：PC（电脑）—————————— HUB（集线器）PC（电脑）—————————— SWITCH（交换机）PC（电脑）—————————— ROUTER（路由器）HUB（集线器）———————— HUB（集线器）的级连口SWITCH（交换机）—————— HUB（集线器）的级连口SWITCH（交换机）—————— SWITCH（交换机）级连口SWITCH（交换机）—————— ROUTER（路由器）交叉线：一头是568A，另一头是568B。
用来连接PC（电脑）——————————PC（电脑）HUB（集线器）————————HUB（集线器）SWITCH（交换机）——————SWITCH（交换机）ROUTER（路由器）——————ROUTER（路由器）补充一下,配置网络设备要用反转线简单的说！直通线就是两端线序相同的线，用于不同设备之间互连；交叉线就是两端线序不同的线，用于同种设备之间互连。
图解：RJ45水晶头网线的做法 十分经典
图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
RJ45网线水晶头接法[图解]
![RJ45网线水晶头接法[图解]](https://img.taocdn.com/s3/m/27a27aa4dd36a32d737581a6.png)
RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）准备工作：1.压线钳一把，市场价20左右。
2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。
标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳(用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2-〉橙3-〉绿白4—〉蓝5->蓝白6-〉绿7—〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk)所以应按照国际标准打线！!网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等.从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成.双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线(UTP)。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线.网络中最常用的是三类线和五类线,目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.310Base-T的标准。
第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。
6类线水晶头做法六类网线水晶头接法6类线接法图解教程
6类线⽔晶头做法六类⽹线⽔晶头接法6类线接法图解教程⽹线有两种做法，⼀种是交叉线，⼀种是平⾏线。
交叉线的做法是：⼀头采⽤568A标准，⼀头采⽤568B标准平⾏线的做法是：两头同为568A标准或568B标准，（⼀般⽤到的都是568B平⾏线的做法） 568A标准：绿⽩，绿，橙⽩，蓝，蓝⽩，橙，棕⽩，棕 568B标准：橙⽩，橙，绿⽩，蓝，蓝⽩，绿，棕⽩，棕你可以注意下，两种做法的差别就是橙⾊和绿⾊对换⽽已。
如果连接的双⽅地位不对等的，则使⽤平⾏线，例如电脑连接到路由器或交换机。
如果连接的两台设备是对等的，则使⽤交叉线，例如电脑连接到电脑。
篇⼀ : 6类线⽔晶头做法 6类线接法图解6类线⽔晶头做法 6类线接法图解做⼀条3⽶的⽹线，直接根据⽹线上标明的数值，选取3⽶即可了，⼀般6类⽹线都带⽶数。
1、使⽤⼯具取下1厘⽶左右的外⽪，⽤于拉出内部的铜线。
2、将两端的外⽪向后⽤⼒推，铜线和⼗字架⼀起向外拉，⼀拉⼀推即可将⽹线拔出来了，预留1厘⽶，⾄少要拉出来3-5厘⽶，然后像这样固定住外⽪，因为铜线很硬，所以固定好后，外⽪就没法复原了。
3、⽤钳⼦剪掉⼗字⾻架部分，然后开始理线序：橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕4、也就是这样，理线的时候⽤⼒将线拉直，⼿法是⽤拇指指甲配合⾷指将线刮直，这时候线末端是弯的，然后双⼿⼀起⽤⼒，将线拉直压紧，这1步需要多多练习，⼀般做⼗多个头⼦即可熟练掌握了。
5、达到这个效果后，⽤钳⼦，剪掉最上部弯曲的部分，只留下根部5-10毫⽶即可了。
上图留得稍微有⼀些长，另外⼀头我留得⽐较短，做出来效果就好很多。
6、6类⽔晶头是两部分，1个是固定线序的辅助头，另1个就是⽔晶头部分了。
7、套上辅助头的效果，这时候注意⼀定要检查线序，决定成败的关键就在此时8、然后套上⽔晶头外部，注意检查辅助头和线是否顶到最⾥⾯了，如果上⾯安装辅助头后部的余线剩余太多，超过了10毫⽶就会导致辅助头顶不到最⾥⾯，导致压线失败。
网线水晶头各种接法附图
网线水晶接头各种法(带图）普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧. 网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
网线面板接法图
网线面板接法图解按照规范，我国宽带入户线按B接法，即568B标准，从后面看，从左到右：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕，即和水晶头的接法一致。
其实这里连接网线的只有4根：1橙白、2橙、3绿白、6绿。
1、2 用于发送，3、6 用于接收。
另外4根棕白、棕是电话线，蓝白、蓝空线，留作他用。
如果还不明白，请看网线插座三种接法图解。
(1)一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
(2)1-3、2-6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线。
例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据!(3)100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的。
具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
网线水晶头_接法图解
网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。
RJ45水晶头压法(图示)
网线做法一．水晶头的顺序将水晶头有塑料弹片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚。
二．布线标准目前,最常使用的布线标准有两个,即T568A标准和T568B标准。
在网络施工中，建议使用T568B标准。
T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
实际上在10M 100M网络中，仅仅使用1、2及3、6 这四根线。
两边使用同样标准的线称为直通线，两边使用不同样标准的线称为级联线。
直通线，两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
级联线，一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
PC-PC:级联线 PC-HUB:直通线HUB普通口-HUB普通口:级联线 HUB级连口-HUB级连口：级联线 HUB普通口-HUB级连口：直通线三、制作步骤如下：步骤 1：将双绞线的外皮除去2－3厘米。
交达在线 步骤2：剥线完成后的双绞线电缆如右图所示。
交达在线 步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝交达在线 交达在线 步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
交达在线 左一：橙左二：绿左三：蓝左四：棕交达在线 步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
交达在线 需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
网线水晶头的接法及网线选购和制作(图文教程)
網線水晶頭怎麼接？網線選購和製作圖文教程網線製作選好網線一般都會讓老闆或者夥計給做好。
不過買一兩根網線讓別人做還好說，買的網線多了就麻煩了。
其實做網線並不麻煩，為了節省開支、鍛煉自己的動手能力，我們也不妨一起來學學到底該怎麼製作網線。
要製作網線，我們需要準備的器具主要有壓線鉗和測試儀。
壓線鉗可以用來剝外皮，剝離外皮的長度應大於安裝水晶頭用的1.5cm，我們一般建議剝離3到4cm。
等網線處理好了，再修剪。
準備製作現在將4對線芯分別解開、理順、扯直，然後按照規定的線序排列整齊。
雙絞線芯有兩種排列標準：EIA/TIA568A（默認排序）以及EIA/TIA568B（交互排序）。
而雙絞線分為直通和交叉兩種，直通指兩端都是EIA/TIA568A或EIA/TIA568B，而交叉指一端EIA/TIA568A、另一端EIA/TIA568B。
在網路設備沒有加入自動翻轉功能之前，該做直通線還是交叉線有嚴格的規矩。
現在除了機器連機器用交叉線之外，一般都用兩端都按EIA/TIA568B纏繞的直通線。
從水晶頭底部看過去，EIA/TIA568A標準雙絞線芯的排列方式是：白綠、綠、白橙、藍、白藍、橙、白棕、棕。
EIA/TIA568B標準雙絞線芯的排列方式是：白橙、橙、白綠、藍、白藍、綠、白棕、棕。
展開雙絞線之後默認得到的排列就是EIA/TIA568A標準，而將1和3、2和6兩對線對調得到的排列就是EIA/TIA568B標準。
兩種接線標準裁剪之後，大家應該儘量把線芯按緊，並且應該避免移動或者彎曲網線。
接下來我們可以用壓線鉗的剪線刀口把線芯頂部裁剪整齊，現在就只需要為安裝水晶頭保留1.5cm了。
裁剪好的網線下一步是將網線插入水晶頭。
要將水晶頭有塑膠彈簧的一面向下，有針腳的一方向上，使有針腳的一端遠離自己，有方型孔的一端對著自己。
這樣一來，最左邊的就是第1腳，最右邊的就是第8腳。
插入的時候需要緩緩用力把8條線芯同時沿水晶頭內的8個線槽插入，一直插到線槽頂端。
网线模块制作_几种网线的水晶头接法图解教程
網線模組製作幾種網線的水晶頭接法圖解教程
網線模組製作幾種網線的水晶頭接法圖解
我按了這普通“正常的”網線模組，像以下的這種的順序來按，也是不通，顯示沒插入網線..測了好幾次，後來我同事昨天去看一下，也搞了很久，2個小時左右回來了，我問他怎麼搞的，他說要相反就通了...沒什麼注明的。
單單一個模組的(空白的，生產商也太簡便了一點吧)。
我暈了，大家以後要買網線模組就買以下介紹的這種哈（這種是比較正規的）。
哈哈
網線模組製作開始：
先來認識一下網線模組，這個就是裝在家裏網線插座後面的模組，左右兩面，上面A、B表示的是兩種不同的打線方式，任選一種即可。
再來認識一下打線的工具：
下麵開始打線了，首先還是先把網線的外皮剝掉，這次可以剝得長點兒，便於後面打線。
露出了四組雙絞線：
將線分成左右兩組，按照A或者B的方式把相應顏色的線卡在模組相應的位置：
在打線之前我們再來認識一下這個打線的工具：這是打線工具的頭，金屬的一邊（下圖右邊）是一個類似剪刀的頭，可以剪掉多餘的先頭。
网线水晶头接法ab图解
网线水晶头接法ab图解假定只需四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个进口绑缚即可.假定只需一根网线，但想两台机子一同上网，不添加外设，做网线时45水晶头联接办法水晶头金属面临自个，从左到右为1－8（白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB（电脑联接上网设备）A端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC（电脑联接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB（上网设备联接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包含6类线）双绞线的办法与百兆网线的办法一样，也分为直通和穿插两种。
直通网线与咱们往常所运用的没有啥区别，都是逐一对应的。
可是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆穿插网线的制造与百兆纷歧样，制造办法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于纷歧样设备相连（如网卡到沟通机）。
穿插线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。
十M的网卡中只需四根弹片，8根线中另四根不起效果，所以恳求低，两端是同一次第就行，但最佳按规范做；十0M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严峻依照规范做线能削减网络缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线模块制作几种网线的水晶头接法图解教程
网线模块制作几种网线的水晶头接法图解
我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。
单单一个模块的(空白的，生产商也太简便了一点吧)。
我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。
哈哈
网线模块制作开始：
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
