抗折强度5MPa路面砼配合比设计计算书

抗折5.0MPa砼路面配合比计算书

抗折5.0MPa砼路面配合比设计说明一、设计依据及引用规范：1、《公路路面施工技术规范》JTG F30-20032、《普通砼配合比设计规程》JGJ55-20003、《普通砼拌和物性能试验规程》GB/T50080-20024、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程集料试验规程》JTG E42-2005二、技术要求：1、砼强度等级：抗折5.0MPa2、坍落度：30~50mm3、搅拌方式：机械4、捣实方式：震动台三、原材料：1、水泥：青海省乐都金鼎水泥有限公司金鼎牌P.O 42.52、碎石：K83碎石场（自采）碎石掺配比例:G（5-20mm）:G（16-31.5mm）=80:20（重量比）3、砂:中砂，产地:子曲河采砂场。

4、高效减水剂：山西远航建材有限公司。

四、砼配合比设计步骤：1.确定砼配制强度：f c=f r/（1-1.04c v）+ts=5.0/（1-1.04*0.10）+0.37*0.5=5.8MPa (取5.8MPa)2.计算水灰比W/CW/C=1.5684/(f c+1.0097-0.3595f s)=1.5684/(5.8+1.0097-0.3595*8.0)=0.40根据JTG F30-2003 以及施工经验选取W/C=0.403.确定单位水量：根据碎石最大粒径、砼坍落度要求初步确定每立方米砼用水量W o=175kg，掺加山西远航高效减水剂，掺量为 1.5%，减水率为14%，用水量为175-175×0.14=150.5 kg，取150 kg4.计算单位水泥用量C0=W o÷W/C =150÷0.40=375kg 查表满足要求。

5.选定砂率S P=42%6、基准配合比计算：五、试拌及调整：根据以上数据每种水灰比分别试拌0.042m3砼，检测砼工作性、坍落度及拌和物的容重，结果如下：1、试拌材料用量：2、砼工作性及坍落度3、拌和物的容重实测值与计算值之差的绝对值均不超过计算值的2%，故不须校正。

抗折5.0配合比设计书

张石高速公路涞水西至曲阳段抗折5.0水泥混凝土路面配合比设计书施工单位：河北建设集团一、设计说明：按合同和规范要求，已完成抗折5.0混凝土路面的配合比设计。

设计坍落度为30-50mm。

根据试验室28天标准养护抗压试验结果，确定试验室配合比比例为：水泥：细集料：粗集料：水=394:626:1271:142=1:1.59:3.23:0.36二、设计依据：1、《公路桥涵施工技术规范》JTJ041-20002、《公路水泥混凝土路面施工技术规范》JTGF30-20033、《公路工程水泥及水泥混凝土试验规程》JTG E30-20054、《公路工程集料试验规程》JTG E42-2005三、设计要求：坍落度为30-50mm四、原材料名称：1、水泥样品名称：太行和益P.O 42.5 样品描述：无结块产地：易县抽样地点：现场2、细集料样品名称：水洗砂样品描述：干燥产地：易县沽酒抽样地点：现场表观密度（g/m3）：2.71细度模数：2.70五、配合比设计1、计算初步配合比1.1计算水泥混凝土配制强度fc= f cm/(1-1.04*C v)+t*s=5.67Mpa1.2计算水灰比(W/C)=1.5684/(fc+1.0097-0.3595*f s)=1.5684/(5.67+1.0097-0.3595*7.5)=0.391.3选定砂率= 34%1.4确定单位用水量m w0=104.97+0.309*40+11.27*0.39+0.61*34=142kg/ m31.5 计算单位水泥用量=142/0.39=364kg/ m31.6计算单位细集料用量= 671kg/ m3计算单位粗集料用量=1302kg/ m32、调整工作性，提出基准配合比计算水泥混凝土试样材料用量按初步配合比试拌水泥混凝土拌和物25L，各种材料用量水泥：9.1kg 砂：16.775kg粗集料：32.55kg 水：3.55kg调整工作性按初步配合比试样水泥混凝土拌和物，测定其粘聚性、保水性，坍落度，坍落度测定值为40mm，粘聚性和保水性亦良好，满足施工和易性要求。

路面抗折砼配合比计算书

路面抗弯拉砼配合比计算(一)、初步配合比计算配制强度f c1.变异系数c v取值0.125,样本标准差为0.4(n=9),t查表得为0.46,f c=f cm/(1-1.04c v)+ts=5/（1-1.04*0.125）+0.46*0.4=5.93Mp a2.计算水灰比水泥采用P.o52.5级普通硅酸盐水泥,实测28天抗折强度为8.3Mpaw/c=1.5684/(f c+1.0097-0.3595f s)=1.5684/(5.93+1.0097-0.3595*8.3)=0.403.砂的细度模数为2.76,根据JTG F30-2003中表4.1.4选定s p=33%4.计算单位用水量m w0坍落度采用40-60mm,取60mm计算:m w0=104.97+0.309*s1+11.27c/w+0.61s p=104.27+0.309*60+11.27/0.4+0.61*33=171Kg根据施工经验单位用水量取200kg,掺加水泥用量的0.9%高效减水剂，减水率为15%,计算单位用水量为:W ow=W o(1-β/100)=170 kg 5.计算单位水泥用量m c0=m w0/(w/c)=170/0.40=425kg耐久性校核, JTG F30-2003中表4.1.2-6中满足耐久性要求的最小水泥用量为300kg,计算值满足要求。

6. 计算粗细骨料用量假定混凝土密度为2400kg/m3m c0+m w0+m s0+m g0=2400βs=m s0/m s0+m g0m s0=596kg m g0=1209kg7. 初步配合比为: m c0：m w0：m s0：m g0：m外=425：170：596：1209:3.82 （二）、基准配合比按初步配合比拌合25L拌和物，各项材料用量为：C=10.62kg，W=4.25kg，s=14.90kg，g=30.22kg外=82g，拌合均匀后测其塌落度为50mm，满足设计要求，保水性及粘聚性均可。

185(28天)5.0MPa水泥混凝土配合比设计

5.0MPa水泥混凝土路面抗折配合比设计一、配合比设计依据及要求：JTGF30-2003《公路水泥混凝土路面施工技术规范》JTGE30-2005《公路工程水泥及水泥混凝土试验规程》JTGE42-2005《公路工程集料试验规程》1、施工坍落度H=10-30mm碎石最大粒径为26.5mm2、公路等级一级，施工单位混凝土弯拉强度样本的标准差s=0.4MPa(n=9)二、原材料检验说明：1．碎石：山东3.水泥:P.O42.5山东磐磊，4、水：饮用水三、配合比设计1、计算初步配合比(1)配合比试配强度已知设计抗弯拉强度(f cm)=5.0MPa，根据设计公路等级，结合施工单位施工技术水平等，计算配制抗弯拉强度为：f c=f cm/(1-1.04Cv)+ts=5.0/(1-1.04*0.12)+0.61*0.4=6.0MPa(2)计算水灰比：已知配制抗弯拉强度f c=6.0MPa，水泥抗弯拉强度f s=7.8MPa，代入公式得W/C=1.5684/(f c+1.0097-0.3595f s)=1.5684/（6.0+1.0097-0.3595*7.8）共 7 页第 4 页=0.37（3）确定砂率。

已知砂的细度模数为2.6，取砂率βs=32%(4)确定单位用水量：已知水灰比W/C=0.37，砂率βs =32%，取坍落度S L =20mm，代入公式得mw o=104.97+0.309S L+11.27C/W+0.61S P=161kg/m3(5) 计算水泥用量：Mc0=Mw0/0.37=161/0.37=435Kg/m3(7)计算粗集料（Mg）、细集料（Ms）用量（体积法：）Mc0/ρc+ Mw0/ρw+Mg0/ρs+Ms0/ρg +0.01a=1Ms0/（Ms0+Mg0）*100=βS则：435/3100+161/1000+ Mg0/2655+Ms0/2577+0.01a=1Ms0/（Ms0+ Mg0）*100=32解得：Ms0=579Kg/m3，Mg0=1230Kg/m3因此，初步配合比为：水泥：砂：碎石：水=435：579：1230：161=1：1.33:2.83：0.372、工作性、强度检验，确定试验室配合比采用初步配合比水泥：砂：碎石：水=435：579：1230：161进行试拌，测得其坍落度为20mm，满足施工坍落度要求，和易性、粘聚性和保水性亦符合要求。

抗折5.0MPa配合比(新)

抗折5MPa混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F30-2003《公路水泥混凝土路面施工技术规范》3、JTG D40-2002《公路水泥混凝土路面设计规范》二、设计说明：1、设计强度等级：抗折5MPa2、设计混凝土坍落度：25～50mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5～31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm:20~31.5mm碎石按2:5:3比例掺配）。

拌合水：饮用水。

4、拟使用工程部位：5、原材料主要技术指标及试验结论（1：水泥）（2：粗集料）(3:细集料)三、混凝土基准配合比设计1、计算配制强度混凝土弯拉设计强度：ƒr ＝5.0MPa配制强度：ƒc=[ƒr /(1-1.04cv)]+ts=[5.0/(1-1.04×0.10)]+0.35×0.40=5.72MPa式中：ƒc :配制28d 弯拉强度的均值(MPa) ƒr :设计弯拉强度标准值(5.0MPa)cv :弯拉强度变异系数，按JTG F30-2003表4.1.2-2 取值0.10 t: 保证率系数，按JTG F30-2003表4.1.2-1取值0.35S: 弯拉强度试验样本的标准差(依据已往记录提供取值0.40MPa)2、计算水灰比： C /W =s 0.3595-1.00971.5684f f c + = 7.60.3595-1.00975.72 1.5684⨯+ = 0.39式中：C /W ：水灰比ƒc :配制28d 弯拉强度的均值(MPa)ƒs :水泥实测28d 抗折强度值(MPa) 3、选定砂率：根据JTG F30-2003表4.1.4取值 %34=Sp4、计算单位用水量根据JTG F30-2003规范及施工条件需要，混凝土坍落度取35mm 。

Wo=104.97+0.309S L +11.27W /C +0.61Sp = 165kg 式中:Wo :不掺外加剂与掺和料混凝土的单位用水量 S L ：坍落度W /C ：灰水比(水灰比的倒数)Sp : 砂率5、计算单位水泥用量：165÷0.39=423kg6、计算配合比：质量法：假定每立方米混凝土的重量cp m 为2400kg 则 cp w s g c m m m m m =+++0000 Sp =%100000⨯+s g s m m m =34%即：423+00s g m m ++165=2400解得：=0s m 616kg =0g m 1196kg5~10mm 碎石用量239kg ，10~20mm 碎石用量598kg ，20~31.5mm 碎石用量359kg 。

抗折强度5MPa路面砼配合比设计计算书

抗折强度5MPa路面砼配合比设计计算书一、原材料情况：1.水泥：某某牌42.5R水泥。

2.砂：河砂，中砂M某=2.65。

容重1540kg/m33.碎石：5-20mm/20-40mm=30%/70%。

4.水：饮用水。

坍落度要求H=1～2.5cm，考虑在实际生产中，考虑运输路途的运距及混凝土搅拌车的卸放料情况，把出厂坍落度设计为6cm。

5.外加剂：某某某某牌高效减水剂某某某某型。

水剂，掺量1.3%二、配合比计算过程：1.试配强度：fcf，o=1.15某5.0=5.8（mpa）经验系数取1.152.计算水灰比（W/C）根据GBJ97-94规范的碎石公式可得：C/W=（fcf，o+1.0079－0.3485fcef）/1.5684=（5.8+1.0079-0.3485某7.97）/1.5684=2.56故W/C=0.39（要求小于0.46）3.计算用水量根据GBJ97-94规范的公式可得：mwo=104.97+3.09H+11.27C/W+0.61β=170kg/m3）注：式中砂率根据经验取29%由于使用了高效减水剂，减水率为15%，故计算用水量为mwo=170某（1-15%）=145（kg/m3）4.计算水泥用量：根据GBJ97-94规范的公式可得：mco=145某1/0.39=371（kg/m3）5.计算砂、石用量：按假定容重法，假定容重=2400kg/m3，则每立方混凝土所需的砂、石料的总质量为2400－371－145=1884kg其中：砂：1884某0.29=546kg碎石：1884-546=1338kg6.初步理论配合比：mco：mo：mgo：mwo：mTOR=371：546：1338：145：5.0三、试配结果：按理论配合比试配出30L的混凝土，实测坍落度6.2cm，粘聚性较好、保水性良好、析水无。

容重2406kg/m3,符合规范设计要求,无需校核。

四、试压强度28天抗折强度（MPa）：6.0；5.7；5.828天抗压强度（MPa）：52.2;52.9;51.1强度符合规范标准。

抗折5.0Mpa混凝土配合比设计

XXXXXX联络线段抗折5.0Mpa混凝土配合比设计一、设计原则XX至XX公路建设项目XXX联络线段XX标水泥混凝土路面5.0Mpa抗折混凝土配合比设计，是根据本项目施工设计文件及规范标准要求进行设计，配合比设计应符合工程质量标准，经济合理，易于施工的原则进行。

二、设计依据1、《图纸设计要求》;2、《JTG E30-2005公路工程水泥混凝土试验规程》；3、《JTG E42-2004公路工程集料试验规程》；4、《JTG F30-2003公路水泥混凝土路面施工技术规范》；5、《JTJ055-2000普通混凝土配合比设计规程》；三、设计要求1、混凝土设计抗折强度5.0Mpa；2、混凝土设计出机坍落度30-50mm；施工坍落度20-40mm。

四、使用部位3、混凝土路面面板五、原材料技术指标4、碎石明兴石料场生产的碎石，规格为19.0-31.5㎜、9.5-19.0mm、4.75-9.5mm，按照JTG F30-2003级配要求，三级配碎石掺配比例为55%:35%:10%。

混合级配表观密度为2.716g/cm3;2、水泥庙岭水泥厂生产的P·O42.5普通硅酸盐水泥。

密度为3.1 g/cm3;5、砂砂产地苇子沟，规格为中砂。

表观密度为2.649 g/cm3;6、外掺剂采用XX市庆东经贸有限公司生产的QD-01聚羧酸高性能引气减水剂，掺加量2.0%，减水率为β=30%。

六、配合比设计过程1、确定抗弯拉强度：公式得：Fc=Fr/(1-1.04Cv)+ts=5.75,其中Fr=5.0MPa,Cv=0.08,s=0.5,t=0.59。

2、计算水灰比：由公式W/C=1.5684/(fc+1.0097-0.3595fs),其中，fc=5.75,fs=6.8,得W/C=0.36，C/W=2.78。

3、计算单位用水量：Wo=104.97+0.309S L+11.27C/W+0.61S P根据水灰比、碎石最大粒径，查表取砂率ßs＝34％，坍落度S L=50㎜，得Wo=172㎏。

5.0路面抗折混凝土配合比报告计算书说明书(1)

邵新公路路面工程8标抗折5.0Mpa混凝土配合比设计一，设计原则邵新公路路面工程八标5.0Mpa抗折混凝土配合比设计，是根据工程要求，构造形式和施工要求，并且本着满足设计要求，符合工程质量标准，经济合理，易于施工的原则进行设计。

二，设计依据1、《图纸设计要求》;2、《JTG E30-2005公路工程水泥混凝土试验规程》；3、《JTG E42-2004公路工程集料试验规程》；4、《JTGF30-2003公路水泥混凝土路面施工技术规范》；5、《JGJ55-2000普通混凝土配合比设计规程》三，设计要求1、混凝土设计抗折强度5.0Mpa；2、混凝土设计坍落度30-50㎜。

四，使用部位a)主道路混凝土面板五，原材料技术指标a)碎石白仓镇胜利碎石场生产的碎石，规格为5-31.5㎜，按照级配要求，采用30%5mm~10mm碎石、70%10mm~31.5mm碎石混合参配。

表观密度为2643Kg/m3。

2、水泥邵阳南方水泥有限公司生产的P.O 42.5普通硅酸盐水泥。

b)机制砂新宁县回龙镇石角塘碎石场生产的机制砂，规格为中砂。

表观密度为2629Kg/m3;六，配合比设计过程1、确定抗弯拉强度：公式得：Fc=Fr/(1-1.04Cv)+ts=5.65,其中Fr=5.0MPa,Cv=0.10,s=0.2,t=0.37;2、计算水灰比：由公式W/C=1.5684/(fc+1.0097-0.3595fs),其中，fc=5.65,fs=8.2,得W/C=0.42;3、计算灰水比：C/W=1/0.42=2.384、计算单位用水量：Wo=104.97+0.309H+11.27c/w+0.61Sp根据细度模数查表取砂率Sp＝38％，设计坍落度H=30mm~50mm，取中间值，得Wo=144㎏;5、计算单位水泥用量：Co=(C/W) Wo=2.38×144=343Kg6、细骨料单位用量计算：（采用密度法）（2400-144-343）×38%=727Kg7、粗骨料单位用量计算：（采用密度法）2400-144-343-727=1186Kg七．提出基准配合比1、经试配24L砼拌和物，实测坍落度为15mm。

5.0Mpa抗折混凝土配合比设计说明

5.0Mpa抗折混凝土配合比设计说明一、采用原材料二、试验主要仪器三、设计依据四、5.0Mpa抗折混凝土配合比设计计算1、确定配制强度：Fc= Fr/(1-1.04×Cv)+ts=5/(1-1.04×0.075)+0.61×0.6=5.8Mpa2、计算水灰比：W/C=1.5864/(fc+1.0097-0.3595fs)=1.5684/(5.8+1.0097-0.3595×8.5)=0.42附注：在水灰比计算过程中，水泥抗折强度fs取8.5。

3、确定砂率βs：根据砂细度模数及石料规格，通过试拌，工作性检测，参考《JTG F30-2003》表4.1.4确定βs=40%4、每立方米砼用水量（Mco）：根据Mwo=104.97+0.309×H+11.27×C/W+0.61×βs=104.97+0.309×50+11.27×2.38+0.61×40=172 Kg附注：在计算过程中H为坍落度，取50mm。

根据拌合楼生产及车辆运输和现场施工的和易性，通过试拌比较，取Mwo=205 Kg5、每立方米砼水泥用量（mco）：Mco= Mwo/( W/C)=205/0.42=488 Kg6、确定粗集料（mgo）、细集料（mso）单位用量：Mco+ mgo+ mso+ Mwo= McpΒs= mso/（mgo+ mso）即：488+ mgo+ mso +205=240040%= mso/（mgo+ mso）解得：Mgo=1024 KgMso=683 Kg8、初步配合比：Mco：Mwo：Mso：Mgo =488:205:683:10249、在用水量不变的情况下，改变水胶比，用重量法列三组配合比为：10、根据现场施工情况、施工和易性和橄榄车运输方便，在强度满足设计要求下采用水胶比为0.47的配合比样本校准差S=设计值*变异系数这个网上也可以百度搜索看到的t根据施工水平来选择一般试配强度要大于设计强度1Mpa左右，中间的参数可以自己选择调配。

5.0MPa路面抗折混凝土配合比

益阳市XX公路第XX合同段工地试验室5.0Mpa路面抗折砼配合比XXXXXXX有限公司2014年02月02日5.0MPa路面抗折混凝土配合比设计说明一、设计依据：1、《图纸设计要求》;2、《JTG E30-2005公路工程水泥混凝土试验规程》；3、《JTG E42-2005公路工程集料试验规程》；4、《JTGF30-2003公路水泥混凝土路面施工技术规范》；5、《JGJ55-2011普通混凝土配合比设计规程》6、《JTG/T F50-2011 公路桥涵施工技术规范》二、设计说明用于隧道路面等，混凝土设计抗折强度5.0Mpa,混凝土设计坍落度30-50㎜。

三、原材料组成1.水泥：选用益阳市韶峰水泥有限公司P.O42.5水泥, 经试验其各项指标均符合GB175-2007要求(报告编号：CS311-J2-TJ3-072)。

2.碎石：选用益阳市鑫源碎石场5~31.5mm连续级配碎石（5~10mm掺量20%，10~20mm掺量30%,16~31.5mm掺量50%）, 经试验其各项指标均符合JTG/T F50-2011规范要求（报告编号：CS202-J2-TJ3-G-0054）。

3.砂：采用益阳市赫山区千家洲佳通砂石场河砂（Ⅱ区中砂）, 经试验其各项试验指标均符合JTG/T F50-2011规范要求（报告编号：CS202-J2-TJ3-S-049）。

4.水:饮用水，符合设计要求四、设计步骤1、配制强度：fc=fr/(1-1.04c v)+ts式中：f c——试配强度Mpa；f r——配制28天弯拉强度的均值5.0Mpa；c v——弯拉强度变异系数。

根据JTG F30-2003《公路水泥混凝土路面施工技术规范》中c v允许范围0.05~0.10取0.10；t——保证率系数根据施工队伍的施工技术水平及规定的保证率范围取1.36；s——弯拉强度试验样本的标准差，依据JGJ55-2011《普通砼配合比设计规程》取0.4Mpa。

5MPa路面砼配合比设计说明-水灰比0.36

石吉高速C3标5MPa抗弯拉砼配合比设计一、设计要求1、设计依据：JTG F30-2003、JTG E30-2005及施工图纸2、设计参数：要求混凝土设计抗弯拉强度标准值f cm为5.0MPa，弯拉强度样本标准差s为0.4MPa（n＝9）。

混凝土由机械搅拌并振捣，采用混凝土输送车运输，施工要求坍落度30-50mm。

3、组成材料：○1、水泥：红狮P.O42.5水泥，推算水泥28d抗折强度为6.5MPa，水泥密度ρc＝3100kg/m3；○2、细集料：赣江中砂，表观密度ρs＝2640kg/m3，M X=2.78；○3、粗集料：五峰山隧道碎石场5-16mm碎石（掺量70%），16-31.5mm 碎石（掺量30%），表观密度ρg＝2668kg/m3，振实密度ρsh＝1670kg/m3；○4、外加剂：江西瑞州FDN-242高效减水剂，减水率15％；○5、拌和水：自来水。

二、设计计算1、计算配制弯拉强度（f c）高速公路路面混凝土样本数为9时，保证率系数t为0.61，起变异水平水平等级为“低”，混凝土弯拉强度变异系数C v＝0.05～0.10，取中值0.075。

根据设计要求，f cm＝5.0MPa，将以上参数代入公式，混凝土配制弯拉强度为：f c＝f cm/（1－1.04C v）+ts＝5.0/（1-1.04×0.075）+0.61×0.4＝5.67MPa2、确定水灰比（W/C）按弯拉强度计算水灰比。

由已知资料，水泥推算28d抗折强度f s＝6.5，计算得到的混凝土配制弯拉强度f c＝5.67MPa，粗集料为碎石，代入公式计算混凝土的水灰比W/C：W/C＝1.5684/（f c+1.0097-0.3595f s）＝1.5684/（5.67+1.0097-0.3595×6.5）＝0.36耐久性校核：混凝土为高速公路路面所用，无抗冻要求，依据规范查表得知最大W/C为0.44，故按照强度计算的结果符合耐久性要求，取W/C＝0.36，C/W＝2.78。

5.0MPa水泥混凝土路面抗折配合比设计.doc

二、原材料检验说明：
1．碎石：山东
检测参数
单位
技术要求
检测结果
含泥量
%
＜1.0
0.7
表观密度
g/cm3
＞2.500
2.655
针片状含
量
%
＜15
9.5
压碎值
%
＜15
10.3
材料名称
通过下列筛孔的百分率（
%）
31.5
26.5
19
16
9.5
4.75
2.36
16-26.5mm
100.0
81.7
20.4
7.2
其坍落度25 mm、15 mm，和易性、粘聚性和保水性亦符合要求。
共7页第5页
以上三种配合比成型试件，其7天抗折强度如下：（具体数据见后表）：
水灰比
7
天抗折强度（MPa）28
天抗折强度（MPa）
A：0.34
5.69
待检
B：0.37
5.15
待检
C：0.40
4.74
待检
依据强度要求及施工需要，综合比较，建议采用B配合比为试验室配合比。各种材料用量为：
Ms0/（Ms0+Mg0）*100=βS
则：435/3100+161/1000+0/2655+MsMg0/2577+0.01a=1
Ms0/（Ms0+ Mg0）*100=32
3
3
解得：Ms0=579Kg/m，0
Mg =1230Kg/m
因此，初步配合比为：
水泥：砂：碎石：水=435：579：1230：161
落度SL=20mm，代入公式得
mwo=104.97+0.309SL+11.27C/W+0.61SP=161kg/m3

5.0MPa 抗折混凝土计算书-经验公式法

f r5抗折混凝土配合比设计说明一、设计依据：1、图纸设计要求2、JGJ 55-2011 《混凝土配合比设计规程》3、JTG/T F30-2014 《公路水泥混凝土路面施工技术细则》4、JTG E30-2005 《公路工程水泥及水泥混凝土试验规程》5、JTG E42-2005 《公路工程集料试验规程》二、工程要求：1、强度等级：混凝土28d弯拉强度均值5.0MPa2、坍落度：50-70mm3、拌合及振捣方法：机械4、部位：隧道面层三、材料：1、水泥：华坪西南水泥厂生产P.O 42.5水泥2、粉煤灰：攀枝花德昆F类Ⅱ级，掺量10%3、细集料：郑州增朋碎石厂机制砂，细度模数3.04、粗集料：郑州增朋碎石厂碎石，最大粒径31.5mm，4.75-26.5mm连续级配，4.75-9.5mm 占20%、9.5-16mm 占50%、16-26.5mm 占30%5、水：饮用水6、外加剂：攀枝花宏锋新材料科技有限公司HFPC-2聚羧酸高性能减水，掺量为1%，减水率β=25%。

四、砼配合比设计步骤：1、基准配合比（F r5-B）⑴、确定试配强度：fc=fr/(1-1.04Cv)+ts＝5.59，其中Fr=5.0MPa,Cv=0.08,s=0.35,t=0.39。

⑵、计算水胶比：由公式W/B=1.5648/(fc+1.0097-0.3595*fs)，其中Fc=5.59MPa,Fs=7.2，得W/B=0.39，B/W=2.564。

⑶、依据JTG/T F30-2014规范，查表4.2.11-1选择用砂率：砂的细度模数为3.0，查表取砂率S p=36%⑷、设计出机坍落度为50-70mm，现场坍落度20-40mm，依据JTG/TF30-2014规范，按下列经验公式计算单位用水量：W0=104.97+0.309S L+11.27B/W+0.61S P＝177 Kg/m3⑸、计算掺外加剂单位用水量：W0w＝W0（1－β/100）＝133 Kg/m3⑹、计算胶凝材料用量：B o=W o/(W/B)＝341 Kg/m3，粉煤灰掺量10%，即粉煤灰用量为34 Kg/m3，水泥用量307 Kg/m3⑺、计算每立方米砂、碎石用量，设砼密度为：M cp=2400Kg/m3即：341+M g 0+M s0+133=240036%=M s0/（M s0+M g0）×100%解之得：M s0=693Kg/m3M g0=1233Kg/m3⑻、初步配合比：（水泥+粉煤灰）：砂：碎石：水：减水剂(307+34)：693：1233 ：133：3.411 ：2.03：3.62：0.39：0.012、调整配合比（Fr5-A）：水胶比减小0.03，砂率减小1%，则：⑴、水胶比：W1/B1=0.36⑵、砂率：S p1=35%⑶、用水量：M w1=134Kg/m3⑷、计算胶材用量：M b1= M w1/( W1/B1)=372 Kg/m3⑸、计算每立方砼砂、碎石用量，设砼密度为：M cp=2400Kg/m3即：372+M g 1+M s1+134=240035%=M s1/（M s1+M g1）×100%解之得：M s1=663Kg/m3M g1=1231Kg/m3⑹初步配合比：（水泥+粉煤灰）：砂：碎石：水：减水剂(335+37)：663：1231：134：3.721 ：1.78：3.31：0.36：0.013、调整配合比（Fr5-C）：水灰比增大0.03，砂率增大1%，则：⑴、水胶比：W2/B2=0.42⑵、砂率：S p2=37%⑶、用水量：M w2=132Kg/m3⑷、计算胶材用量：M b2= M w2/( W2/B2)=315Kg/m3⑸、计算每立方砼砂、碎石用量，设砼密度为：M cp=2400Kg/m3即：315+M g 2+M s2+132=240037%=M s2/（M s2+M g2）×100%解之得：M s2=723Kg/m3M g2=1230Kg/m3⑹、初步配合比：（水泥+粉煤灰）：砂：碎石：水：减水剂(284+31)：723：1230：132：3.151 ：2.30：3.90：0.42：0.01五、试拌校正：根据JGJ55-2011《混凝土配合比设计规程》，当混凝土拌合物表观密度实测值与计算值之差的绝对值不超过计算值的2%时，可不进行调整。

5.0砼路面配合比设计说明书

5.0砼路面配合比设计说明书一、设计说明：1、试验过程中所进行各项试验项目用的仪器设备精度、规格、标准性等均符合规范要求，且均通过江西省计量测试所检定合格；水泥试件、砼试件进行标养，温度及环境均符合要求。

2、依据规范《公路水泥混凝土路面施工技术规范》（JTG F30-2003）要求，结合工地实际施工情况对路面砼配合比进行设计与计算，设计抗折强度为 5.0MPa,设计塌落度为1~4cm,用于收费广场混凝土路面。

二、材料的选用：1、水泥：选用江西锦溪水泥厂生产的青溪峰牌P.O42.5级普通硅酸盐水泥，依据《公路工程水泥及水泥混凝土试验规程》（JTG E30—2005）试验，各项指标均符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）要求，详见下表2、细骨料：选用凰岗胡升日砂场河砂，依据《公路工程集料试验规程》JTG E42—2005试验，各项指标均符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）要求，详见下表3、粗骨料：选用乐平双田大圆石料场生产的4.75-16mm、16-31.5mm 两种规格碎石掺配使用，依据规程JTG E42—2005对碎石进行试验，各项指标均符合规范JTG F30-2003要求。

4、水：饮用水，符合JTG F30-2003规范砼拌和用水要求。

三、配合比的设计与计算： 1、计算配制28天弯拉强度值：根据规范JTG F30-2003路面砼配合比设计规程，弯拉强度样本标准偏差s取0.375MPa，保证率系数取值0.79，变异系数取0.75；ｆc=ｆr/(1-1.04cv)+ts=5/(1-1.04*0.075)+0.79*0.375=5.72MPa2、根据粗集料的类型，计算水灰比：W/C=1.5684/(fc+1.0097-0.3595*fs)=0.38ｆs为水泥实测抗折强度7.2MPa3、根据集料种类和适宜的坍落度，计算单位用水量：Wo=104.97+0.309S L+11.27C/W+0.61S P=146Kg选用坍落度S L为35mm；选用砂率为34%。

5.0MPa水泥混凝土路面抗折配合比设计

5.0MPa水泥混凝土路面抗折配合比设计一、配合比设计依据及要求：JTGF30-2003《公路水泥混凝土路面施工技术规范》JTGE30-2005《公路工程水泥及水泥混凝土试验规程》JTGE42-2005《公路工程集料试验规程》1、施工坍落度H=10-30mm碎石最大粒径为26.5mm2、公路等级一级，施工单位混凝土弯拉强度样本的标准差s=0.4MPa(n=9)二、原材料检验说明：1．碎石：山东3.水泥:P.O42.5山东磐磊，4、水：饮用水三、配合比设计1、计算初步配合比(1)配合比试配强度已知设计抗弯拉强度(f cm)=5.0MPa，根据设计公路等级，结合施工单位施工技术水平等，计算配制抗弯拉强度为：f c=f cm/(1-1.04Cv)+ts=5.0/(1-1.04*0.12)+0.61*0.4=6.0MPa(2)计算水灰比：已知配制抗弯拉强度f c=6.0MPa，水泥抗弯拉强度f s=7.8MPa，代入公式得W/C=1.5684/(f c+1.0097-0.3595f s)=1.5684/（6.0+1.0097-0.3595*7.8）共 7 页第 4 页=0.37（3）确定砂率。

已知砂的细度模数为2.6，取砂率βs=32%(4)确定单位用水量：已知水灰比W/C=0.37，砂率βs =32%，取坍落度S L =20mm，代入公式得mw o=104.97+0.309S L+11.27C/W+0.61S P=161kg/m3(5) 计算水泥用量：Mc0=Mw0/0.37=161/0.37=435Kg/m3(7)计算粗集料（Mg）、细集料（Ms）用量（体积法：）Mc0/ρc+ Mw0/ρw+Mg0/ρs+Ms0/ρg +0.01a=1Ms0/（Ms0+Mg0）*100=βS则：435/3100+161/1000+ Mg0/2655+Ms0/2577+0.01a=1Ms0/（Ms0+ Mg0）*100=32解得：Ms0=579Kg/m3，Mg0=1230Kg/m3因此，初步配合比为：水泥：砂：碎石：水=435：579：1230：161=1：1.33:2.83：0.372、工作性、强度检验，确定试验室配合比采用初步配合比水泥：砂：碎石：水=435：579：1230：161进行试拌，测得其坍落度为20mm，满足施工坍落度要求，和易性、粘聚性和保水性亦符合要求。

抗折5.0MPa配合比

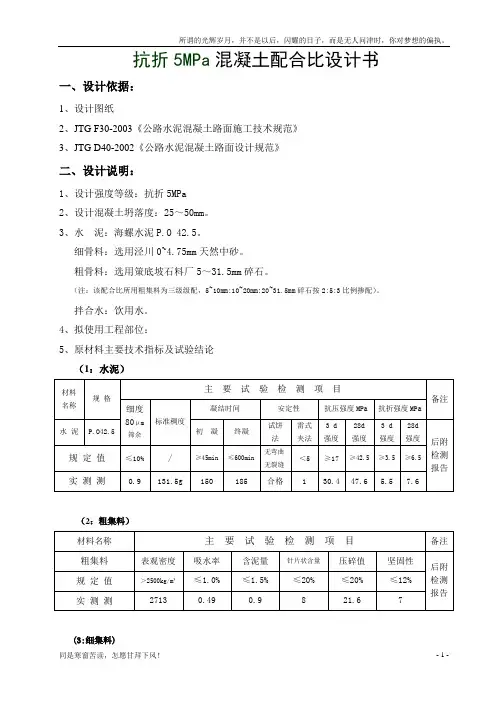

抗折5MPa混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F30-2003《公路水泥混凝土路面施工技术规》3、JTG D40-2002《公路水泥混凝土路面设计规》二、设计说明：1、设计强度等级：抗折5MPa2、设计混凝土坍落度：25～50mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5～31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm:20~31.5mm碎石按2:5:3比例掺配）。

拌合水：饮用水。

4、拟使用工程部位：5、原材料主要技术指标及试验结论（1：水泥）（2：粗集料）(3:细集料)三、混凝土基准配合比设计1、计算配制强度混凝土弯拉设计强度：ƒr ＝5.0MPa配制强度：ƒc=[ƒr /(1-1.04cv)]+ts=[5.0/(1-1.04×0.10)]+0.35×0.40=5.72MPa式中：ƒc :配制28d 弯拉强度的均值(MPa) ƒr :设计弯拉强度标准值(5.0MPa)cv :弯拉强度变异系数，按JTG F30-2003表4.1.2-2 取值0.10 t: 保证率系数，按JTG F30-2003表4.1.2-1取值0.35S: 弯拉强度试验样本的标准差(依据已往记录提供取值0.40MPa)2、计算水灰比： C /W =s 0.3595-1.00971.5684f f c + = 7.60.3595-1.00975.72 1.5684⨯+ = 0.39式中：C /W ：水灰比ƒc :配制28d 弯拉强度的均值(MPa)ƒs :水泥实测28d 抗折强度值(MPa) 3、选定砂率：根据JTG F30-2003表4.1.4取值 %34=Sp4、计算单位用水量根据JTG F30-2003规及施工条件需要，混凝土坍落度取35mm 。

Wo=104.97+0.309S L +11.27W /C +0.61Sp = 165kg 式中:Wo :不掺外加剂与掺和料混凝土的单位用水量S L ：坍落度W /C ：灰水比(水灰比的倒数)Sp : 砂率5、计算单位水泥用量：165÷0.39=423kg6、计算配合比：质量法：假定每立方米混凝土的重量cp m 为2400kg 则 cp w s g c m m m m m =+++0000 Sp =%100000⨯+s g s m m m =34%即：423+00s g m m ++165=2400解得：=0s m 616kg =0g m 1196kg5~10mm 碎石用量239kg ，10~20mm 碎石用量598kg ，20~31.5mm 碎石用量359kg 。
