拖拉机传动系统
拖拉机传动系统 ppt课件
农业部大马力轮拖高级工培训
一、拖拉机的构造： 拖拉机类型虽多，结构各不相同，但
均由三部分组成： 1. 发动机 2. 底盘 3. 电气设备
农业部大马力轮拖高级工培训
底盘
拖拉机上除发动机和电气设备以外的其他系统和装置统 称为底盘。底盘将发动机和拖拉机各个系统和装置连成一体， 将发动机的动力变成拖拉机行驶的驱动力，以保证拖拉机能 根据使用要求进行田间作业或运输作业，或输出动力进行固 定作业。
拖拉机传动系统有机械式、液力式和电力式，我国常见 的拖拉机普遍采用机械式传动系统。
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
传动系
农业部大马力轮拖高级工培训
三、传动系统的主要部件之离合器
离合器由主动部分、从动部分、压紧机构和操纵机构组成
农业部大马力轮拖高级工培训
二、离合器的类型
车辆上的离合器主要有摩擦片式离合器、液力偶合 器和电磁离合器等。拖拉机汽车上广泛采用摩擦式离 合器，按其结构和工作特点分类如下：
1．按摩擦片数目分为单片式、双片式和多片式。 单片式离合器分离彻底，从动部分转动惯量小；双片 式和多片式接合平顺，可传递较大转矩，但分离不易 彻底，从动部分转动惯量较大，且不易散热。
农业部大马力轮拖高级工培训
2．按摩擦表面工作条件分为干式和湿式。
湿式离合器一般用油泵的压力油来冷却摩擦表面， 带走热量和磨屑，以提高离合器使用寿命。
3．按压紧装置的结构分为弹簧压紧式、杠杆压紧 式和液力压紧式和电磁力压紧式。
弹簧压紧式离合器又分为螺旋弹簧离合器和膜片弹 簧离合器。
拖拉机的组成
拖拉机的组成拖拉机的组成包括以下部分：1. 发动机：拖拉机使用柴油发动机作为动力源。
发动机通常位于拖拉机前部，提供驱动力。
2. 底盘：底盘是拖拉机的骨架，它支撑着车身和连接各种部件。
底盘通常包括前轴、后桥、车架和悬挂系统。
3. 转向系统：转向系统用于控制拖拉机的转向，通常包括方向盘、转向柱、转向装置和转向轴。
4. 变速器：变速器用于改变拖拉机的行驶速度和扭矩输出。
它通常与发动机直接相连。
5. 传动系统：传动系统将发动机的扭矩传递到车轮上。
它通常包括离合器、传动轴、差速器和轮辐。
6. 轮胎：拖拉机通常配备大型的带纹轮胎，以提供足够的牵引力，并适应各种地形。
7. 驾驶室：驾驶室是拖拉机的操作区域，通常位于车身最前面。
它提供驾驶员舒适的工作环境，并配有操作控制器和仪表板。
8. 操纵系统：操纵系统用于控制拖拉机的各种功能，包括油门、刹车、离合器和各种操纵杆。
9. 动力输出设备：拖拉机通常配备动力输出设备，如三点悬挂装置和拖挂钩，用于连接和驱动各种农业机械和设备。
总体来说，拖拉机的组成可以根据不同型号和用途而有所差异，但以上列出的部件是拖拉机常见的组成部分。
10. 液压系统：拖拉机通常配备液压系统，用于控制和驱动各种液压设备，如前装载器、挖掘机臂等。
11. 电气系统：拖拉机的电气系统包括电线、电池、发电机和各种开关和灯光设备，用于提供电力供应和车辆照明。
12. 冷却系统：冷却系统用于保持发动机的正常工作温度，通常包括散热器、水泵和冷却液。
13. 供油系统：供油系统负责将柴油供应到发动机，通常包括油箱、燃油管线和燃油过滤器。
14. 防护罩和护板：防护罩和护板用于保护拖拉机的关键部件免受外部损坏和环境影响。
15. 操作和安全设备：拖拉机通常配备各种操作和安全设备，如安全座椅、安全带、前后灯具、警示灯等。
16. 辅助设备：拖拉机上可能还配备其他辅助设备，如空调系统、音响设备、工具箱等，以提高操作员的舒适性和工作效率。
拖拉机传动系统考核试卷
五、主观题（本题共4小题，每题5分，共20分）
1.请简述拖拉机传动系统的主要组成部分及其功能。
2.描述拖拉机离合器的工作原理，并说明在拖拉机使用过程中如何保养离合器。
3.请解释拖拉机变速箱的作用，以及在不同工况下如何选择合适的挡位。
3.在拖拉机传动系统中，驱动轴的主要作用是连接变速箱和______。
4.差速器在拖拉机行驶时允许左右驱动轮以不同的速度旋转，以适应转弯时的需要，它的英文名是______。
5.为了保证拖拉机传动系统的正常运行，应定期更换______，以减少磨损和防止过热。
6.拖拉机在重负荷作业时，应选择合适的挡位以避免传动系统过载，通常应避免在低速挡位进行______。
2. ABCD
3. ABC
4. ABCD
5. ABCD
6. ABC
7. ABCD
8. AB
9. ABCD
10. ABCD
11. ABC
12. ABCD
13. ABCD
14. ABCD
15. ABC
16. ABCD
17. ABCD
18. ABC
19. ABCD
20. ABCD
三、填空题
1. Clutch
A.离合器片磨损产生的粉末
B.变速箱油封损坏
C.驱动轴防护套破损
D.差速器齿轮损坏
14.在拖拉机传动系统保养时，以下哪些操作是必要的？（）
A.更换变速箱油
B.检查离合器片的磨损情况
C.检查驱动轴的弯曲和损伤
D.检查差速器油封
15.以下哪些部件的故障可能导致拖拉机在行驶时出现打滑现象？（）
拖拉机的爬行档工作原理
拖拉机的爬行档工作原理
拖拉机的爬行档（也称为低速挡）是一种特殊的传动装置，用于提供更大的扭矩和较低的移动速度。
它的工作原理主要涉及以下几个方面：
1. 齿轮装置：爬行档通常采用齿轮装置，由多个齿轮组成。
这些齿轮之间通过齿轮的啮合传递动力，并控制输出转速和扭矩。
2. 正反转换：齿轮装置通常具有正反转换功能，通过改变齿轮之间的啮合方式，可以改变输出轴的旋转方向，使拖拉机可以前进或后退。
3. 副变速箱：爬行档往往与主变速箱并联使用，以提供更多的传动选择。
副变速箱可以通过切换不同的齿轮组合来实现不同的档位选择，以满足不同工况下的需求。
4. 强力液压传动系统：在一些大型拖拉机上，爬行档可能采用强力液压传动系统。
该系统利用液压油在高压下的流动来传递动力，具有更高的效率和可靠性。
5. 控制机构：拖拉机的爬行档通常由驾驶员通过操纵杆、按钮或脚踏板等控制机构进行操作。
驾驶员可以简单地选择所需的爬行档位，以实现所需要的移动速度和扭矩。
通过上述工作原理，拖拉机的爬行档可以在需要低速、高扭矩的情况下提供更好的动力输出，适用于搬运重物、耕作田地等工作。
拖拉机术语 第2部分：传动系-最新国标

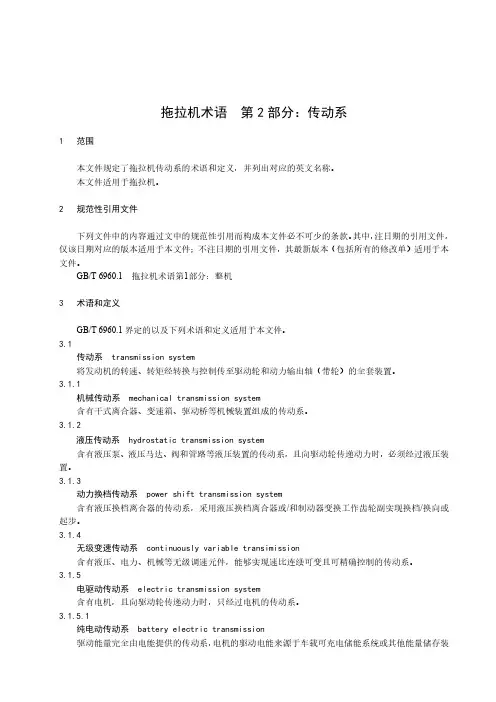

拖拉机术语第2部分：传动系1范围本文件规定了拖拉机传动系的术语和定义，并列出对应的英文名称。
本文件适用于拖拉机。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6960.1 拖拉机术语第1部分：整机3术语和定义GB/T 6960.1界定的以及下列术语和定义适用于本文件。
3.1传动系 transmission system将发动机的转速、转矩经转换与控制传至驱动轮和动力输出轴（带轮）的全套装置。
3.1.1机械传动系 mechanical transmission system含有干式离合器、变速箱、驱动桥等机械装置组成的传动系。
3.1.2液压传动系 hydrostatic transmission system含有液压泵、液压马达、阀和管路等液压装置的传动系，且向驱动轮传递动力时，必须经过液压装置。
3.1.3动力换档传动系 power shift transmission system含有液压换档离合器的传动系，采用液压换档离合器或/和制动器变换工作齿轮副实现换档/换向或起步。
3.1.4无级变速传动系 continuously variable transimission含有液压、电力、机械等无级调速元件，能够实现速比连续可变且可精确控制的传动系。
3.1.5电驱动传动系 electric transmission system含有电机，且向驱动轮传递动力时，只经过电机的传动系。
3.1.5.1纯电动传动系 battery electric transmission驱动能量完全由电能提供的传动系，电机的驱动电能来源于车载可充电储能系统或其他能量储存装置。
3.1.5.2混合动力传动系 hybrid electric transmission驱动能量可以从可消耗的燃料和/或可再充电能/能量储存装置的传动系。
28第四章 模块一拖拉机各系统工作原理-底盘 第一节
如何防止车辆油封漏油
? 漏油故障将直接影响到车辆的技术性能，导致润滑油、燃油 的浪费，消耗动力，影响车容整洁，造成环境污染。由于漏 油、机器内部润滑油减少，导致机件润滑不良、冷却不足， 会引起机件早期损坏，甚至留下事故隐患。
? 这种漏油现象的产生往往是小小的车辆油封在作怪，这种 情况是怎样发生的呢？车辆油封漏油怎么办，日常保养应该 注意哪些情况呢？
①离合器：
a. 检查离合器的自由行程，一般为 2535mm ，如不适要及时调整。
?
注意点：
? ①检查横直拉杆球头、转向垂臂、转向机座等的紧固情况，及开口销 的锁止情况。
? ②检查转向轴的预紧情况 (方法是沿转向轴轴向推拉方向盘，不得有 明显的间隙感及晃动感 )。
? ③检查方向盘的游动间隙控制在 15??-30 的范围内。过大过小都要及时 调整。
④在球头等处及时加注黄油。
⑤当转向机构零件有损伤裂缝时，不得进行焊接修理，应更换新件。
活塞制动液回漏，应及时检查和排除。
?
⑤当制动发软无力时，可能蹄鼓间隙过大、制动片硬
化，制动鼓失园等，应及时排除。
?
⑥当踩制动踏板有弹性感时，说明制动系统内有空气，
应及时放净空气。
?
⑦发现制动跑偏、制动拖滞等现象也应及时排除。
?
⑧拖拉机行驶后，应用手触摸四车轮轮毂，温度应基
本一致，如有个别车轮特别热，说明该车轮制动磨鼓；如
43
四轮定位的作用：
1、 增加行驶安全； 2、 减少轮胎磨损； 3、 保持直行时转向盘正直，维持直线行车； 4、 转向后转向盘自动归正； 5、 增加驾驶控制感； 6、 减少燃烧消耗； 7、 减低悬挂部件耗损。
当车辆使用很长时间后，用户发现方向转向沉重、发抖、跑偏、不正、不 归位或者轮胎单边磨损，波状磨损，块状磨损，偏磨等不正常磨损，以 及用户驾驶时，车感漂浮、颠簸、摇摆等现象出现时，就应该考虑检查 一下车轮定位值，看看是否偏差太多，及时进行修理。
小四轮拖拉机传动系统漏油的原因及排除方法
小四轮拖拉机传动系统漏油的原因及排除方法作者：倪世俊来源：《科学种养》2009年第07期漏油是小四轮拖拉机传动系统的常见故障。
传动系统漏油，轻者浪费油料、污染地面以及使传动系统的润滑状态不稳定，重则损坏机件以至操纵失灵，造成人机事故。
一、传动系统漏油的主要表现除了可看见渗油或滴油外，还表现在以下几个方面：一是润滑油耗增加，可见油面不正常降低，加油周期短；二是变速箱体发热，比正常时温度高；三是齿轮声加大，常发出异常的“嘎嘎”声；四是制动操纵失灵。
二、造成传动系统漏油的原因1. 变速箱与端盖的接合面上存在问题。
①存在气孔或其他制造上的缺陷。
②接合面处损坏，使表面粗糙度或平面度超差以及有裂纹等。
2. 变速箱与端盖之间有问题。
①夹入异物。
②衬垫规格或数量不符。
③衬垫打褶、变质及损坏。
④衬垫装配方向、位置不对。
3. 变速箱与端盖的固定螺栓旋紧扭矩不符要求。
①过松。
可使润滑油直接外溢。
②过紧。
可使衬垫或机件损坏造成漏油。
③各螺栓松紧不一，形成肉眼不易观察到的翘曲而漏油。
4. 油封部位存在问题。
①油封规格、数量不符。
②油封装反、没下正或没下到合适的位置等。
③油封损坏。
④油封座孔损坏。
5. 润滑油的选用存在问题。
①所用润滑油的牌号不对，过稀。
②变速箱内油面过高，造成润滑油飞溅的压力比正常时要高而渗漏，这种情况常见于上盖渗油。
6. 其他方面。
比如烤车时，衬垫或油封遇高温而损坏，以及润滑油变得过稀等。
三、传动系统漏油的排除方法1. 检查变速箱与端盖的接合面，超差时给予修复，使平面度与表面粗糙度达到标准要求。
2. 更换不能修复的构件，并在装配时严格注意规格、数量、位置、方向以及接合程度是否正确。
3. 可以在衬垫两面均匀涂上油漆并防止异物夹入。
4. 在同一端盖上采用多个螺栓的旋紧方法。
①大交叉式旋紧法。
②分多次旋紧，每一次都应按上述旋紧方法的顺序进行。
5. 往变速箱内加注规格相符、数量准确的季节性润滑油。
6. 若按上述办法处理仍然漏油，可采用密封胶代替密封衬垫。
拖拉机构造讲解
• 动力输出皮带轮是拖拉机的一个附件，用于固 定作业。
动力输出轴
动力输出轴一般都布置 在拖拉机的后面，但也 有前置式的。国家标准 后置式动力输出轴离地 高度在500—700mm 范围内，并在拖拉机纵 向对称平面内，左、右 偏差不得超过500mm。 轴端都采用八齿矩形花 键
• 由电源设备、用电设备、配电设备三部 分组成。
谢谢观看！
08号 杨贵婷 16号 唐秋丽 31号 陈柳苑
轮式拖拉机行走系由车架、 行走轮、和前桥组成
两轮驱动的四轮拖拉机前轮 为导向轮，后轮为驱动轮。
（三）、转向系
用以改变拖拉机 的行驶方向和保持拖 拉机直线行驶的机构。
轮式拖拉机的转 向系可分为机械式、 液压助力式和冷液压 式 3种。
转向方式可分为 前轮转向、后轮转向、 四轮转向和折腰转向 几种。一般轮式拖拉 机大多采用拉机的动力装置，它的功用 是将燃烧产生的热能转变为机械能，通 过底盘实现拖拉机的行驶。我国生产的 农用拖拉机的发动机多为柴油机。
二、底盘
底盘是拖拉机传递动力的装置。其 作用是将发动机的动力传递给驱动轮和 工作装置使拖拉机行驶，并完成移动作 业或固定作用。这个作用是通过传动系 统、行走系统、转向系统、制动系统和 工作装置的相互配合、协调工作来实现 的，同时它们又构成了拖拉机的骨架和 身躯。
（一）传动系
原理：将发动机的动 力传送达到拖拉机的 驱动轮和动力输出装 置并根据工作需要， 改变拖拉机的行驶速 度、牵引力以及使前 进或后退，平稳起步 或停车。机械式和液 压式。包括离合器、 变速箱、中央传动和 最终传动装置等。
（二）、行走系
汽车拖拉机学第二册底盘构造与车辆理论李玖哲传动系统
切薄齿式
动 方
向
跳档方向
结合齿圈
结合套齿 花键毂
四川农业大学农机系
汽车拖拉机学
结合套齿
传 动 方 向
斜面齿式
第1章 传动系统
花键毂
结合齿圈
结合齿圈
四川农业大学农机系
汽车拖拉机学
变速器结构分析——齿轮的轴向定位 利用止推环对斜齿轮轴向限位。
第1章 传动系统
变速器结构分析——润滑与密封
采用飞溅润滑 在1、2轴与轴承盖之间多采用回油螺 纹或橡胶油封
四川农业大学农机系
汽车拖拉机学
离合器踏板有效行程
第1章 传动系统
用以使别离轴承推动别离杠杆，带动压盘后移，使从动 盘与飞轮别离的踏板行程。
摩擦离合器的类型
➢周布弹簧离合器（单片、多片） ➢膜片弹簧离合器
四川农业大学农机系
汽车拖拉机学
周布弹簧离合器
➢主动部分：飞轮、离合器盖、压盘 ➢从动部分：从动盘 ➢压紧机构：压紧弹簧、压盘 ➢分离机构：分离叉、分离杠杆、分
四川农业大学农机系
汽车拖拉机学
离合器别离过程
第1章 传动系统
四川农业大学农机系
汽车拖拉机学
离合器踏板自由行程
第1章 传动系统
离合器长期使用后，从动盘变薄，压盘就会向飞轮方向 移动一个距离，为保证离合器接合，别离杠杆内端也要 向右移动。
因此，安装时〔即接合时〕，别离杠杆内端和别离轴承 之间应留有一间隙，踩下离合器踏板时应先消除这一间 隙才能别离离合器，而消除这一间隙的离合器踏板行程 就称为离合器踏板自由行程。
四川农业大学农机系
汽车拖拉机学
第1章 传动系统
传动系的布置形式
3.前置前驱—FF：发动机前置、前轮驱动 这种型式操纵机构简单、发动机散热条件好。但是上坡时汽车质量后 移，使前驱动轮的附着质量减小，驱动轮易打滑；下坡制动时那么由
拖拉机的工作原理
拖拉机的工作原理拖拉机是一种广泛使用的农机具，其基本的工作原理是利用发动机的动力通过传动装置传输到轮胎上，从而推动拖拉机前进和驱动机具实现作业。
下面详细介绍拖拉机的工作原理。
一、发动机工作原理拖拉机的发动机是其动力来源，它主要通过燃料和氧气的燃烧产生动力。
拖拉机发动机一般采用内燃机，国内常用柴油机，而一些较小的拖拉机还采用汽油机。
它们的基本工作原理都是类似的。
在运转时，发动机需要提供燃料、氧气和火花或是压缩空气使混合气爆炸，从而驱动活塞运动，带动曲轴旋转。
曲轴通过连杆带动曲轴箱中的活塞，完成输入与输出的转化。
发动机的输出轴通过离合器与变速器连接，实现动力传递。
二、传动装置工作原理传动装置是拖拉机的动力输出装置。
它由离合器、变速器、传动轴、前、后轮之间的差速器等组成。
离合器是拖拉机发动机与变速箱之间的连接器，它通过离合器来控制发动机的输出与输入，使得发动机可以与变速器分离或连接。
离合器的运转原理是通过离合器上的离合片，在离合器按下后与飞轮接触，传递发动机的动力进入到变速器，并将发动机的动力传递到后轮上。
当离合器松开后，离合片与飞轮分离，断开与发动机的联系，离合器不再输出动力。
变速器按照转速进行调节，控制车速和牵引力的大小。
当变速器输出转速低时，拖拉机的速度就较慢，但会有较大的牵引力；当变速器输出转速高时，拖拉机的速度就快，但会有较小的牵引力。
拖拉机的变速器可以采用机械式或液压式，机械式变速器通常采用齿轮传动，液压式变速器采用液压控制。
传动轴连接着变速器和拖拉机后轮，实现了后轮的驱动。
传动轴的工作原理是利用传动轴上两端的万向节，使传动轴可以承受弯曲和旋转运动，从而把传动轴上的扭矩和动力传递到后轮上。
前、后轮之间的差速器能够使拖拉机左、右两侧的轮子不断自由地旋转，保证了拖拉机的稳定性和运动平稳性。
差速器的工作原理是通过差速齿轮的多面设计，使得左右轮子在车辆转弯时产生自由旋转，从而保证左右轮轮速差一致。
拖拉机传动系统
四轮驱动拖拉机的传动系
四轮驱动拖拉机的传动系
四轮驱动拖拉机的传动系
四轮驱动拖拉机
四轮驱动拖拉机和两轮驱动拖拉机相比有很多优点：特别表 现在牵引附着性和机动性。
牵引附着性得到改善的原因： （1）拖拉机前、后轮上的垂直载荷都可利用来产生附着力。 （2）后轮沿前轮轮辙滚动，减小了滚动阻力并改善了附着性。
二、离合器的类 型
车辆上的离合器主要有摩擦片式离合器、液力偶 合器和电磁离合器等。拖拉机汽车上广泛采用摩擦式 离合器，按其结构和工作特点分类如下：
1．按摩擦片数目分为单片式、双片式和多片式 。
单片式离合器分离彻底，从动部分转动惯量小；双 片式和多片式接合平顺，可传递较大转矩，但分离不 易彻底，从动部分转动惯量较大，且不易散热。
二 、离合器的工作原理
离合器的主动部分和从动部分借接触面 间的摩擦作用，来传递转矩，使两者之间 可以暂时分离，又可逐渐接合，在传动过 程中又允许两部分相互转动。
变速箱
变速箱
变速箱
滑动齿轮换挡变速箱
变速箱
啮合套换挡变速箱
中央传动
中央传动
差速器和差速锁
最终传动
最终传动
四轮驱动拖拉机的传动系
液压系统
耕深调节方法：悬挂机组为在不同工作条件下（土壤比阻变化、地形、水田、旱 田等）尽量保证耕深的均匀性、发动机负荷的稳定性和拖拉机牵引附着性等，需 采用不同的耕深调节方法： 1。高度调节：农机具装有支地轮，耕深受地轮位置控制，支地轮位置可调节。 任何液压系统均能实现高度调节，液压系统处于“浮动”状态即可。由于支地轮的 仿形作用，耕深均匀，耕作质量较好。土壤比阻变化大时，仿形作用减弱，还会 使发动机负荷变化增大，影响耕作质量和生产率，农具重量由地轮支撑，不转移 到拖拉机上，因此不利于改善牵引性能。
大型拖拉机的工作原理图
大型拖拉机的工作原理图
以下是大型拖拉机的简化工作原理图：
1. 发动机: 燃烧燃料产生动力，驱动整个拖拉机运转。
2. 燃油系统: 将燃料从燃油箱中输送到发动机供应系统，以供发动机燃烧。
3. 冷却系统: 循环冷却液通过散热器降低发动机温度，确保发动机正常运行。
4. 电气系统: 电池提供电力，通过起动机启动发动机，并为整个拖拉机的电气设备供电。
5. 传动系统: 发动机的动力通过离合器传递给变速器，然后再传递到轮轴上。
6. 变速器: 调节发动机动力的分配比例，以适应不同的工作负载和速度要求。
7. 驱动轴: 通过传动系统将发动机的动力传输到轮轴，使拖拉机前进或后退。
8. 轮轴系统: 将发动机动力传递给拖拉机的轮胎，推动拖拉机在地面上移动。
9. 转向系统: 通过转向柱和转向机构将驾驶员的操纵指令传达
给前轮，实现拖拉机的转向。
10. 制动系统: 通过制动踏板操纵，使用液压阻力将拖拉机减速或停止。
11. 后部附加装置: 用于连接和驱动各种农机具和附件，如耙地、耕地、收割机等。
请注意，这只是一个简化的工作原理图，仅用于示意，实际的拖拉机可能还有其他机械和电子设备，以满足各种不同的功能和要求。
