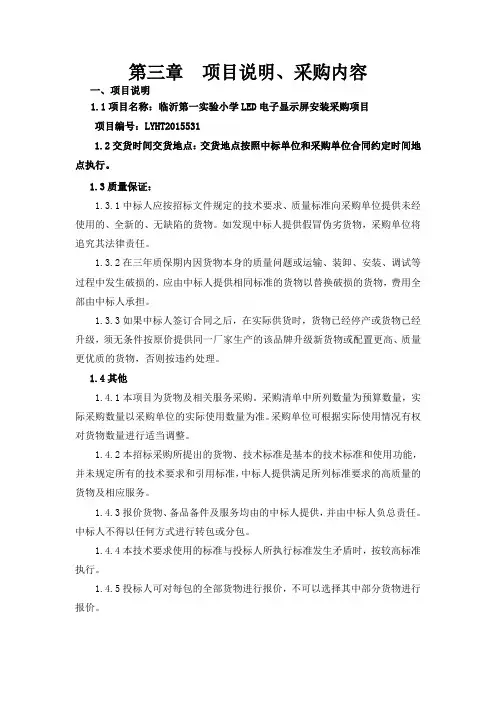

招标参数
第三章项目说明、采购内容一、项目说明1.1项目名称：临沂第一实验小学LED电子显示屏安装采购项目项目编号：LYHT20155311.2交货时间交货地点：交货地点按照中标单位和采购单位合同约定时间地点执行。
1.3质量保证：1.3.1中标人应按招标文件规定的技术要求、质量标准向采购单位提供未经使用的、全新的、无缺陷的货物。
如发现中标人提供假冒伪劣货物，采购单位将追究其法律责任。
1.3.2在三年质保期内因货物本身的质量问题或运输、装卸、安装、调试等过程中发生破损的，应由中标人提供相同标准的货物以替换破损的货物，费用全部由中标人承担。
1.3.3如果中标人签订合同之后，在实际供货时，货物已经停产或货物已经升级，须无条件按原价提供同一厂家生产的该品牌升级新货物或配置更高、质量更优质的货物，否则按违约处理。
1.4其他1.4.1本项目为货物及相关服务采购。
采购清单中所列数量为预算数量，实际采购数量以采购单位的实际使用数量为准。
采购单位可根据实际使用情况有权对货物数量进行适当调整。
1.4.2本招标采购所提出的货物、技术标准是基本的技术标准和使用功能，并未规定所有的技术要求和引用标准，中标人提供满足所列标准要求的高质量的货物及相应服务。
1.4.3报价货物、备品备件及服务均由的中标人提供，并由中标人负总责任。
中标人不得以任何方式进行转包或分包。
1.4.4本技术要求使用的标准与投标人所执行标准发生矛盾时，按较高标准执行。
1.4.5投标人可对每包的全部货物进行报价，不可以选择其中部分货物进行报价。
1.5 付款方式：签订合同后5日内完成供货，安装完成、检验合格后付合同款价的90%，剩余10%作为质保金一年后无质量问题一次性无息付清。
1.6产品标准：1.投标人投标货物应当符合国家标准（包括强制性标准和行业标准）2.投标产品应为生产厂家在市场上公开销售的产品，且规格型号参数应与厂家媒体公告内容保持一致，不得更改原参数、或以特制（专供）产品投标，否则作无效文件处理。
LED显示屏5V40A200W专用开关电源设计
LED显示屏5V 40A专用开关电源设计1 参数:输入电源：220V输出电源：5V 40A2开关电源的组成开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。
如果细致划分，它包括：输入滤波、输入整流、开关电路、采样、基准电源、比较放大、震荡器、V/F 转换、基极驱动、输出整流、输出滤波电路等。
实际的开关电源还要有保护电路、功率因数校正电路、同步整流驱动电路及其它一些辅助电路等。
图1是开关电源原理框图：图1 开关电源原理框图2.1 输入电路包括线性滤波电路、浪涌电流抑制电路、整流电路三部分。
作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。
典型电路如图2所示：图2 输入电路该电路包含滤波电路、浪涌电流抑制电路及全波整流电路。
输入电路各电容C11、C12、C13 用于滤波，滤除高频噪声；电抗器L11 用于浪涌抑制；电容C14、C15、C18 用于去耦。
输入220VAC 电压经过全波整流，产生变换器所需要的直流电压，及提供控制电路必须的工作电源。
J21 为短路线，TH 为过流电阻，当发生过流时，器件熔断。
2.2 功率电路基本原理市电220V的交流电经输入电路整流滤波后，已变为直流电（带脉动），从该直流电到输出之间的电路可简单等效为一个单管隔离降压变换器。
如图3所示：图3 功率电路基本原理为防止变压器T磁饱及快速恢复，原边使用了简单的R1C1释放电路。
副边VD1 整流，VD2 续流，C2去耦，L、C4滤波，R3C3、R4为辅助泄放通路。
当然实际电路比这个要复杂的多，复杂的原因主要是因为加入了保护电路、反馈电路、控制电路等。
下面具体讲述实际应用的电路。
2.3 变压器及控制部分供电电路变压器周边电路以及给控制电路供电的电路如图4所示：图4 变压器及控制部分供电电路本电路中的变压器T11就是图3中的变压器T，其中1-3绕组为原边主绕组（即图3中的N1绕组），6-7绕组为副边输出绕组（即图3中的N2绕组），4-5绕组为原边辅助绕组，主要给控制电路提供电源。

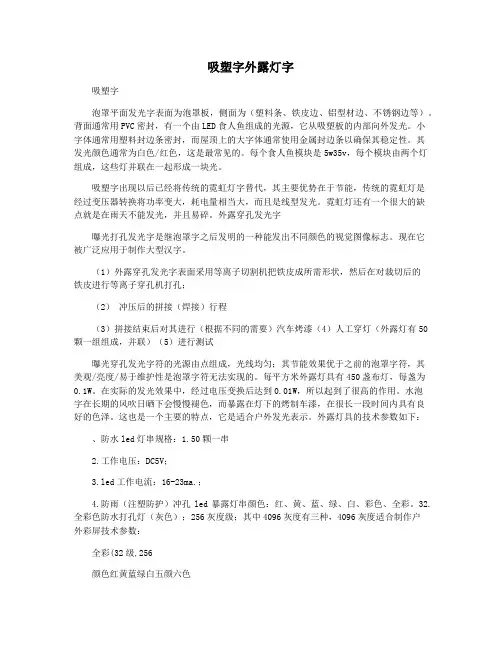

吸塑字外露灯字
吸塑字外露灯字吸塑字泡罩平面发光字表面为泡罩板，侧面为（塑料条、铁皮边、铝型材边、不锈钢边等）。
背面通常用PVC密封，有一个由LED食人鱼组成的光源，它从吸塑板的内部向外发光。
小字体通常用塑料封边条密封，而屋顶上的大字体通常使用金属封边条以确保其稳定性。
其发光颜色通常为白色/红色，这是最常见的。
每个食人鱼模块是5w35v，每个模块由两个灯组成，这些灯并联在一起形成一块光。
吸塑字出现以后已经将传统的霓虹灯字替代，其主要优势在于节能，传统的霓虹灯是经过变压器转换将功率变大，耗电量相当大，而且是线型发光。
霓虹灯还有一个很大的缺点就是在雨天不能发光，并且易碎。
外露穿孔发光字曝光打孔发光字是继泡罩字之后发明的一种能发出不同颜色的视觉图像标志。
现在它被广泛应用于制作大型汉字。
（1）外露穿孔发光字表面采用等离子切割机把铁皮成所需形状，然后在对裁切后的铁皮进行等离子穿孔机打孔；（2）冲压后的拼接（焊接）行程（3）拼接结束后对其进行（根据不同的需要）汽车烤漆（4）人工穿灯（外露灯有50颗一组组成，并联）（5）进行测试曝光穿孔发光字符的光源由点组成，光线均匀；其节能效果优于之前的泡罩字符，其美观/亮度/易于维护性是泡罩字符无法实现的。
每平方米外露灯具有450盏布灯，每盏为0.1W。
在实际的发光效果中，经过电压变换后达到0.01W，所以起到了很高的作用。
水泡字在长期的风吹日晒下会慢慢褪色，而暴露在灯下的烤制车漆，在很长一段时间内具有良好的色泽。
这也是一个主要的特点，它是适合户外发光表示。
外露灯具的技术参数如下：、防水led灯串规格：1.50颗一串2.工作电压：DC5V；3.led工作电流：16-23ma.；4.防雨（注塑防护）冲孔led暴露灯串颜色：红、黄、蓝、绿、白、彩色、全彩。
32.全彩色防水打孔灯（灰色）；256灰度级；其中4096灰度有三种，4096灰度适合制作户外彩屏技术参数：全彩(32级,256颜色红黄蓝绿白五颜六色级,4096级灰学位）一、发光字灯串(14mil超高亮芯片)电压dc5vdc5vdc5vdc5vdc5vdc5vdc5vdc5vdc5v电流20MA18MA18MA18MA18MA18MA18MA18*3mA功率0.1w/件0.1w/件0.1w/件0.3w/件0.3w/件角度110-150110-150110-150110-150110-150110-150110-150110-150110-150110-150110-150单r：r：600-800mcd600-800mcdb:b：500-700m500-700m350-450m1200-18001000-1500亮度300-500mcd300-500mcdCDCDCDCDMCDg：g：1000-1500m1000-1500mccdd数量50个/串50个/串50个/串50个/串50个/串50个/串50个/串台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片台湾芯片二、防水led灯串特点：1.LED防雨灯串可任意组合，体现随机性，使LED外露发光文字和大型户外LED广告招牌的制作更容易！2.卡口设计，打孔后直接安装，安装时间迅速，快速接头保证可靠连接的同时彻底摆脱手工焊接，极大缩短制作周期，有效降低安装维护成本，减少不良损耗，彻底解决led 工程维护难的状况！3.可使用各种板材冲孔（如电解铝板、铝塑板、铁板、不锈钢板等）！4.采用台湾大功率LED芯片，具有照度强、光色一致性好、色彩饱和度好、使用寿命长、衰减低的特点5.产品的防水（ip68）抗压性能，保证产品的户外使用！6.采用并联接线，不存在“一灯不亮，全灯皆不亮”的缺点！7.led灯双向分离式设计，让维护变得简单，彻底解决led工程维护难的问题，同时灯珠附有两年免费保修的增值售后服务！8.省电。

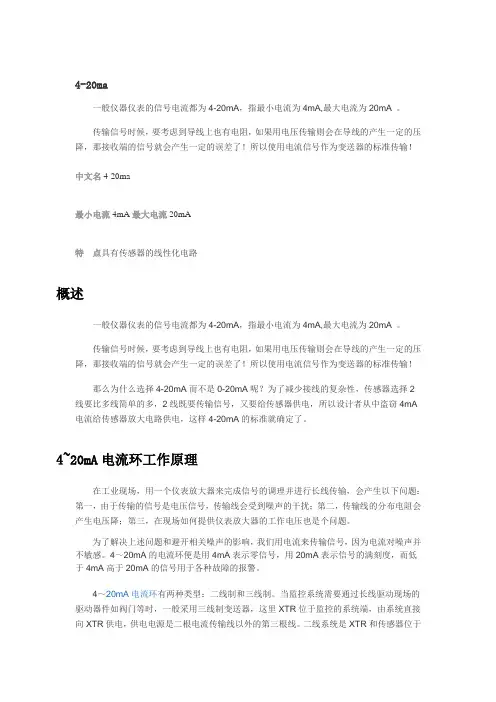

4-20ma工作原理
4-20ma一般仪器仪表的信号电流都为4-20mA，指最小电流为4mA,最大电流为20mA 。
传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为变送器的标准传输！中文名4-20ma最小电流4mA最大电流20mA特点具有传感器的线性化电路概述一般仪器仪表的信号电流都为4-20mA，指最小电流为4mA,最大电流为20mA 。
传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为变送器的标准传输！那么为什么选择4-20mA而不是0-20mA呢？为了减少接线的复杂性，传感器选择2线要比多线简单的多，2线既要传输信号，又要给传感器供电，所以设计者从中盗窃4mA 电流给传感器放大电路供电，这样4-20mA的标准就确定了。
4~20mA电流环工作原理在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。
二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用。
