无机房电梯安装工艺设计文件
无机房电梯工程施工方案
工程名称：XX住宅小区无机房电梯安装工程工程地点：XX市XX区XX住宅小区施工单位：XX电梯安装有限公司设计单位：XX建筑设计有限公司二、工程背景随着城市化进程的加快，高层住宅越来越多，传统的有机房电梯由于机房占用空间较大，成本较高，已无法满足现代住宅的设计需求。
无机房电梯作为一种新型的电梯产品，具有安装空间小、运行平稳、噪音低、节能环保等优点，越来越受到市场欢迎。
本工程采用无机房电梯，旨在为业主提供舒适、便捷的垂直交通服务。
三、施工方案1. 施工准备（1）成立项目组，明确各岗位职责。
（2）对施工人员进行技术培训，确保施工质量。
（3）编制施工组织设计，明确施工工艺、质量标准、安全措施等。
（4）采购、验收所需材料、设备，确保其质量符合要求。
2. 施工工艺（1）测量定位：根据设计图纸，对电梯井道进行测量定位，确保电梯安装位置准确。
（2）电梯井道施工：根据电梯井道设计要求，进行土建施工，确保井道尺寸、位置、垂直度等符合要求。
（3）电梯安装：将电梯设备吊装至井道内，按照安装顺序进行安装。
（4）电气安装：按照电气设计图纸，进行电气线路敷设、设备接线、调试等。
（5）调试与试运行：完成安装后，对电梯进行调试和试运行，确保电梯运行平稳、安全可靠。
3. 施工质量控制（1）严格控制材料、设备质量，确保其符合国家相关标准。
（2）严格执行施工工艺，确保施工质量。
（3）加强现场巡查，发现问题及时整改。
（4）做好施工记录，确保施工过程可追溯。
4. 安全管理（1）制定安全管理制度，明确各岗位安全职责。
（2）加强施工现场安全管理，确保施工人员安全。
（3）做好施工过程中的安全防护措施，防止意外事故发生。
（4）加强安全教育培训，提高施工人员安全意识。
四、施工进度安排1. 施工准备：2周2. 电梯井道施工：4周3. 电梯安装：3周4. 电气安装：2周5. 调试与试运行：1周总计：12周五、工程验收1. 施工单位按照合同要求完成施工任务。
无机房电梯安装施工方案
电梯安装施工方案(无机房有脚手架)编制：日期：年月日审核：日期：年月日审批：日期：年月日目录一、编写依据二、项目简介三、质量保证措施及工艺流程四、施工进度计划及保证措施五、现场安装的安全保证措施六、劳动力安排计划及措施七、安装，调试中所用工具和测试设备八、现场文明施工措施一、编制依据1.1电梯安装尺寸的设计依据本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：a) 项目电梯招标文件；b) 项目建筑施工图，包括：①机房建筑平面图，图纸设计单位：；②井道建筑平面图，图纸设计单位：；1.2 电梯技术规格的设计依据本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：① GB7588-2003 《电梯制造与安装安全规范》② GB50310-2002 《电梯工程施工质量验收规范》③ JGJ46-2005 《施工现场临时用电安全技术规范》④《特种设备安全监察条例》（国务院549号令）⑤《电梯监督检验规程》（国质检锅[2002]1号）1.3本工程的台电梯全部由有限公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：①安装工艺手册；②机房布置图；③井道布置图；④部件安装图；⑤电气接线图；⑥电气原理图；二、项目简介本项目共有电梯台（型号：）根据用户需求，该电梯全部由制造，电梯的安装工程全部由负责安装。
1、根据项目的特点我司将根据业主方面的要求完成该项目，并根据现场实际情况制定施工方案。
2、电梯的安装工期由业主方提供合格井道吊装塔棚完毕之日起天完工，我方将根据业主方的工程进度作适当调整，按期、按质完成安装。
3、本工程人员的投入全部是具有年安装工作经验以上的员工，全部持证工程的施工人员。
我司制定具体施工计划后，各部门按施工方案严格执行，使该工程高质，高效完成，对于施工方案中未能提出的一些细节仍会在施工中不断完善和补充。
三、工艺流程及质量保证措施3.1、安装工艺流程1)设备进场 2）开箱检验 3）搭设脚手架4）制作样板、防线、测量5）井道设备安装6）层门、地坎安装 7）导轨安装 8）组装轿厢9）制作绳头、挂钢丝绳10）对重装置11）拆除脚手架 12）调试 13）维保查收 14）特种设备检验所查梯 15）移交客户3.2质监组经常对安装质量进行检查，将不符合安装工艺项目作记录并限制小组整改。
电梯工程-电梯安装施工方案
电梯安装施工方案XXXX工程公司年月日本工程在VIP门厅设无机房电梯两部,载重量1000Kg,为3层／3站,设计标准速度为1。
0m/S。
电梯电源供电由A＃变电室分两路直供,双路应急电源末端自动互投。
1 设备及材料的检验电梯安装工程材料由专业电梯生产厂家提供。
电梯进场后我方将组织建设单位、监理单位等相关人员联合对电梯货物进行开箱检验,并形成记录。
2 机具准备电焊机、电锤、无齿锯、倒链、钢丝绳、台钻、卷扬机、千斤顶、活扳手、水准仪、万用表、线坠、手电筒钻、墨斗、塞尺、气焊工具、套管板手、钢锯等主要机具应完好可用。
3 施工条件3。
1 建筑主体已完工,能够提供出完整清洁且符合设计要求的电梯井道,并有畅通的设备运输通道。
3。
2 垂直电梯井道内脚手架搭设完毕,并符合<建筑安装工程脚手架安全技术操作规程>的要求。
3。
3 各层井道口设置防护栏,标志牌。
现场施工用照明用36V安全电压,且必须有足够的照明亮度。
3。
4实际测量顶层高度,底坑高度,底坑深度应与图纸相符,并核算是否能满足该梯越程的要求。
4 施工方案4。
1 工艺流程进行现场调查→办理开工前的各种有关手续→根据现场调查报告进行图纸会审,人员、材料的准备,并准备好库房→开箱点件→货件进库保管,水平及垂直运输→放样板线、测量→井道定线,放线,可能发生的偏差处理→支架安装,层门地坎安装→导轨安装及调整→设备安装,各层门套安装,土建配合装饰→层门安装及调整,底坑设备安装→轿厢组装及调整→配控制线→各部分接线→拆脚手架→查线,测绝缘,试动慢车→门刀安装→层门精确调整→整体调整→快车调试→运行数据测量→整改,资料整理→做验收准备→报验及验收。
4。
1。
1稳定样板架与吊线(1)工艺流程:搭设样板架;测量井道、确定基准线;样板就位、挂基准线。
①搭设样板架:在井道顶板下面1。
2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上,水平度误差不得大于3／1000。
②测量井道,确定标准线:预放两根厅门口线测量井道。
无机房电梯安装工艺-无机房电梯配电箱安装
无机房电梯安装工艺无机房电梯，把原来机房内的拖动设备放置在电梯井道内, 且除电梯运行的井道外, 没有独立的机房。
其与有机房电梯安装工艺主要区别于曳引机安装、轿厢安装和曳引绳的安装，其他过程与有机房电梯安装工艺无异。
在安装施工时，必须使用脚手架施工。
1 曳引机的安装1. 1 脚手架的搭设无机房电梯安装时需在井道内搭设脚手架。
脚手架应搭成井字形, 由四根立柱支撑, 每800mm 搭设水平横架，脚手架应前、后、左、右都顶在墙上, 横杆既要避开主导轨和副导轨的安装位置, 又要避开厅门门头及地坎的安装位置, 脚手架搭设前需绘出脚手架布置平面图, 经现场质量监督工程师批准后方可搭设。
搭设完成后，经质量监督工程师验收后方可进行下一工序安装施工。
1. 2 放线按照电梯制造厂的电梯井道布置图, 测量土建井道尺寸, 用150mm*150 mm 的方木制作两个井字型放线架，在上放线架上确定导轨的安装位置后,将上放线架用膨胀螺栓固定在井道顶端, 一般距顶部200mm。
采用0.5mm 的细钢丝下挂5kg 线坠放四根导轨线, 根据井道各个方向的尺寸, 保持导轨间距不变的情况下，全面统筹考虑反复调整导轨线位置，根据各层门位置最终确定导轨安装位置，按垂线将尺寸延伸至井道底，固定下放线架，在线不摆动、垂直情况下，固定导轨垂线、门垂线。
1. 3 导轨安装按照导轨支架尺寸, 在井道内画出位置, 支架应控制在一个水平面上, 在导轨上端安装两档加强支架, 支撑曳引机和曳引绳头重量和冲击力。
支架安装好后, 将导轨编号, 逐一吊装连接, 固定。
然后在导轨正面和侧面各放一条钢线, 对导轨进行粗校, 再用钢线和找道尺精校, 校时应有三人参加, 两人校正, 一人纪录, 反复校正, 直到符合规范要求为止。
1. 4 曳引机安装位置曳引机安装位置如图1、图2 所示。
导轨安装校准固定可靠后, 将曳引机紧固在对中导轨上端。
2 厅门安装门厅结构与有机房电梯完全一致，根据导轨可以增放两条门宽控制线，其宽度与厅门宽度一致，再根据装修单位确定、监理公司认可的每层地面的标高线确定地坎高度，地坎应高出装修地面2-5 mm，地坎应安装在土建现浇的混凝土牛腿上，如果土建未留混凝土牛腿，则用75mm*75mm*8mm角钢1.5m，固定在地坎下，代替混凝土牛腿。
通力电梯技术文件
通力电梯无机房/小机房技术文件、基本参数、主要特点产品介绍通力3000无机房电梯简介：1996年，通力无机房作为世界上第一个切实可行和高效的无机房电梯概念诞生了，可称做为革命性的电梯概念。
到2005年底，通力已售出250,000多台无机房电梯，其中180,000多台投入运行。
丰富的经验和全球性的成功，确保了通力在无机房电梯技术领域的领导地位。
无机房概念由通力碟式马达曳引技术激发。
碟形曳引机可以很适当地放在标准电梯井道中，装在导轨上。
因此电梯只需要轿厢运行的井道，而无需额外机房。
通力3000无齿轮小机房电梯简介：通力3000小机房电梯解决方案，仅仅需要一个置于井道上方且面积很小的机房。
它不但能节约建筑成本，也能优化建筑空间。
因此以通力EcoDisc碟式马达为驱动的小机房电梯，尤其适合中高层建筑楼宇。
通力永磁EcoDisc®永磁同步无齿轮碟式马达介绍测速反馈器曳引轮定子减震橡胶垫转子制动器典型马达功率及转速召唤信号系统等轿厢装潢效果图（报价方案外，备选参考样式）电梯噪音及振动应对措施技术针对电梯噪音及振动方面，我司进行了一系列特殊设计，从而能够满足高质量项目对减噪及避振提出的极高要求，为业主带来最完美的客流体验。
1.轿厢●采用双层隔音轿壁结构，增加轿壁钢板厚度，并且在双层轿壁结构外包覆隔音材料，形成强有力噪音阻隔，轿顶结构与此类似。
此外考虑到本项目的轿内将进行二次装修，我司建议侧壁及后壁的精装潢结构厚度不少于20mm，而轿顶的精装潢结构厚度不少于200mm，这样即可更好地提升隔音效果。
同时对于轿底结构，我司亦建议在基本轿底和装饰地板间采用较厚的夹层木质结构，可以吸收振动，同时有效防止噪音穿透地板。
●经由上述措施，本项目电梯轿内噪音指标在常规运转时能保持在50dBA的静音效果，符合贵方对声学方面的要求，但电梯的装潢重量预留将减少至300kg。
二、厅门●电梯轿门的隔音设计形成有效的噪音阻隔。
经由上述措施，本项目电梯厅站（距厅门一米处）的噪音指标能保持在50dBA的静音效果，符合贵方对声学方面的要求。

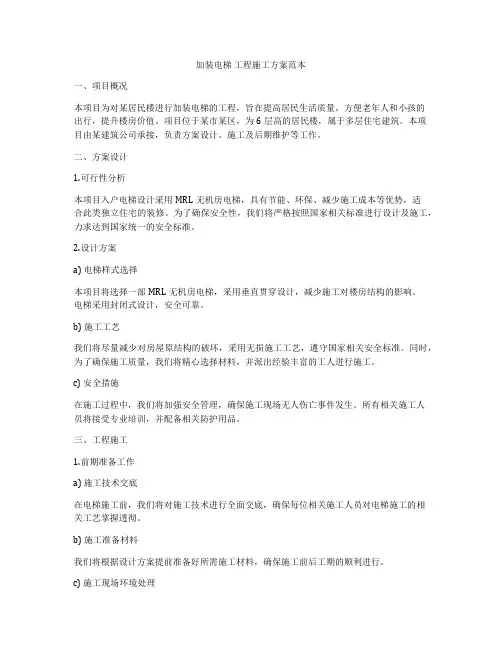

加装电梯 工程施工方案范本
加装电梯工程施工方案范本一、项目概况本项目为对某居民楼进行加装电梯的工程，旨在提高居民生活质量，方便老年人和小孩的出行，提升楼房价值。
项目位于某市某区，为6层高的居民楼，属于多层住宅建筑。
本项目由某建筑公司承接，负责方案设计、施工及后期维护等工作。
二、方案设计1.可行性分析本项目入户电梯设计采用MRL无机房电梯，具有节能、环保、减少施工成本等优势，适合此类独立住宅的装修。
为了确保安全性，我们将严格按照国家相关标准进行设计及施工，力求达到国家统一的安全标准。
2.设计方案a) 电梯样式选择本项目将选择一部MRL无机房电梯，采用垂直贯穿设计，减少施工对楼房结构的影响。
电梯采用封闭式设计，安全可靠。
b) 施工工艺我们将尽量减少对房屋原结构的破坏，采用无损施工工艺，遵守国家相关安全标准。
同时，为了确保施工质量，我们将精心选择材料，并派出经验丰富的工人进行施工。
c) 安全措施在施工过程中，我们将加强安全管理，确保施工现场无人伤亡事件发生。
所有相关施工人员将接受专业培训，并配备相关防护用品。
三、工程施工1.前期准备工作a) 施工技术交底在电梯施工前，我们将对施工技术进行全面交底，确保每位相关施工人员对电梯施工的相关工艺掌握透彻。
b) 施工准备材料我们将根据设计方案提前准备好所需施工材料，确保施工前后工期的顺利进行。
c) 施工现场环境处理我们将对施工现场进行全面检查，确保施工环境的安全与整洁。
2.施工过程a) 拆除工作首先，我们将根据设计方案对需要拆除的部分进行拆除，确保电梯轨道的顺利铺设。
b) 电梯井改造我们将对电梯井进行全面改造，并按照相关设计图纸进行施工，确保电梯井的稳固与安全。
c) 电梯设备安装我们将按照设计方案将电梯设备进行准确安装，并对电梯进行相关测试，确保设备安装准确无误。
d) 安全系统设置我们将在电梯安装完成后设置相关安全系统，保证电梯的安全，并配备相关紧急救援设备。
同时配备相应应急预案，以备发生特殊情况。
无机房电梯安装施工方案
无机房电梯安装施工方案1.前期准备工作1.1确定电梯安装的位置和楼层，并制定详细的施工计划。
1.2进行现场勘测，测量电梯井道尺寸和周围环境，以便于后续的设计和施工。
1.3确定安装电梯所需的材料和设备，并进行采购。
2.设计和制造电梯井道2.1根据现场测量结果，设计电梯井道的尺寸和结构。
2.2根据设计图纸制造井道的钢骨架，并进行质量检查。
2.3安装井道的钢骨架，确保结构牢固和稳定。
3.安装电梯轨道3.1根据设计图纸制造电梯轨道的导轨和导向装置。
3.2将导轨安装在井道钢骨架的相应位置。
3.3安装导向装置，确保电梯在运行过程中的稳定性和安全性。
4.安装电梯机房设备4.1安装电梯机房的主机和控制系统，确保其正常运行。
4.2安装电梯井道的照明系统和通风系统，以保证工作环境的安全和舒适。
4.3将电梯机房的设备与电梯井道进行连接，并进行相应的调试和测试。
5.安装电梯底坑和顶坑5.1挖掘和清理电梯井道的底坑和顶坑。
5.2安装底坑轨道和缓冲装置，以保证电梯底坑的安全性。
5.3安装顶坑的防护装置，以避免物体从顶部进入井道。
6.进行电梯调试和试运行6.1安装电梯的电气和机械部件，并进行相关的调试、校正和测试。
6.2进行负载测试，测试电梯在不同负载条件下的运行情况。
6.3进行安全测试，测试电梯的各项安全功能是否正常。
6.4进行运行试验，测试电梯在不同楼层之间的运行情况和等候时间。
7.进行相关手续和验收7.1提交相关材料和资料，申请电梯的安装验收。
7.2进行电梯的安全性能和质量的监督检查。
7.3准备并提交电梯的安装验收报告。
7.4与有关部门进行联络，完成电梯的合法注册和启用手续。
在整个施工过程中，我们将严格按照相关的标准和规范进行操作，确保施工质量和安全性。
我们将派遣经验丰富的施工人员进行施工，配备必要的安全保障设备和工具。
在施工过程中，我们将与您保持密切的沟通和协调，确保项目按时、按质完成。
此为一般无机房电梯安装施工方案，具体方案可能会根据实际情况进行调整和优化。
无机房电梯安装施工方案
电梯安装施工方案(无机房有脚手架)编制：日期：年月日审核：日期：年月日审批：日期：年月日目录一、编写依据二、项目简介三、质量保证措施及工艺流程四、施工进度计划及保证措施五、现场安装的安全保证措施六、劳动力安排计划及措施七、安装，调试中所用工具和测试设备八、现场文明施工措施一、编制依据1.1电梯安装尺寸的设计依据本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：a) 项目电梯招标文件；b) 项目建筑施工图，包括：①机房建筑平面图，图纸设计单位：；②井道建筑平面图，图纸设计单位：；1.2 电梯技术规格的设计依据本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：①GB7588-2003 《电梯制造与安装安全规范》②GB50310-2002 《电梯工程施工质量验收规范》③JGJ46-2005 《施工现场临时用电安全技术规范》④《特种设备安全监察条例》（国务院549号令）⑤《电梯监督检验规程》（国质检锅[2002]1号）1.3本工程的台电梯全部由有限公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：①安装工艺手册；②机房布置图；③井道布置图；④部件安装图；⑤电气接线图；⑥电气原理图；二、项目简介本项目共有电梯台（型号：）根据用户需求，该电梯全部由制造，电梯的安装工程全部由负责安装。
1、根据项目的特点我司将根据业主方面的要求完成该项目，并根据现场实际情况制定施工方案。
2、电梯的安装工期由业主方提供合格井道吊装塔棚完毕之日起天完工，我方将根据业主方的工程进度作适当调整，按期、按质完成安装。
3、本工程人员的投入全部是具有年安装工作经验以上的员工，全部持证工程的施工人员。
我司制定具体施工计划后，各部门按施工方案严格执行，使该工程高质，高效完成，对于施工方案中未能提出的一些细节仍会在施工中不断完善和补充。
三、工艺流程及质量保证措施3.1、安装工艺流程1)设备进场2）开箱检验3）搭设脚手架4）制作样板、防线、测量5）井道设备安装6）层门、地坎安装7）导轨安装8）组装轿厢9）制作绳头、挂钢丝绳10）对重装置11）拆除脚手架12）调试13）维保查收14）特种设备检验所查梯15）移交客户3.2质监组经常对安装质量进行检查，将不符合安装工艺项目作记录并限制小组整改。
无机房电梯安装施工方案
无机房电梯安装施工方案在搭设样板架时，要确保角钢水平度误差不得大于3／1000.在测量井道时，要预放两根厅门口线，并考虑安装位置的问题。
在确定轨道线位置时，要考虑对重宽度、距墙壁及轿厢应有不小于50mm的间隙。
样板应按图纸要求组装，并用胶粘牢，确保稳定性。
4.1.2吊线定位1)工艺流程：确定吊点位置；吊线拉直；吊线定位。
①确定吊点位置：根据图纸要求，确定吊点位置，并用螺栓牢固固定。
②吊线拉直：用千斤顶将吊线拉直，并用水准仪检测是否水平。
③吊线定位：根据图纸要求，将吊线定位，并用螺栓固定。
2)应注意的问题：吊点位置要按图纸要求确定，并用螺栓牢固固定。
吊线要拉直，并用水准仪检测是否水平。
吊线要按图纸要求定位，并用螺栓固定。
4.1.3导轨安装1)工艺流程：确定导轨位置；安装导轨；调整导轨位置。
①确定导轨位置：根据图纸要求，确定导轨位置，并用螺栓牢固固定。
②安装导轨：将导轨安装到导轨座上，并用螺栓固定。
③调整导轨位置：根据图纸要求，调整导轨位置，并用螺栓固定。
2)应注意的问题：导轨位置要按图纸要求确定，并用螺栓牢固固定。
导轨安装要牢固，并用螺栓固定。
导轨位置要按图纸要求调整，并用螺栓固定。
4.1.4设备安装1)工艺流程：安装轿厢；安装对重；安装驱动装置；安装限速器及安全钳。
①安装轿厢：将轿厢安装到导轨上，并用螺栓固定。
②安装对重：将对重安装到导轨上，并用螺栓固定。
③安装驱动装置：将驱动装置安装到导轨上，并用螺栓固定。
④安装限速器及安全钳：将限速器及安全钳安装到导轨上，并用螺栓固定。
2)应注意的问题：轿厢、对重、驱动装置、限速器及安全钳的安装要牢固，并用螺栓固定。
4.1.5门刀安装1)工艺流程：安装门刀；调整门刀位置。
①安装门刀：将门刀安装到门扇上，并用螺栓固定。
②调整门刀位置：根据图纸要求，调整门刀位置，并用螺栓固定。
2)应注意的问题：门刀安装要牢固，并用螺栓固定。
门刀位置要按图纸要求调整，并用螺栓固定。
无机房电梯安装施工方案
无机房电梯安装施工方案一、工程概况无机房电梯是一种现代化的垂直交通工具，主要适用于商业大楼、住宅楼、医院和公共设施等场所。
相对于传统的机房电梯，无机房电梯的优势在于节省空间、减少噪音、提高效率。
本方案是基于一座12层住宅楼的无机房电梯安装施工进行设计。
二、施工准备1.编制施工方案：根据工程需求，编制详细的施工方案，包括工程图纸、工程进度和资源需求等。
2.采购所需材料：根据施工方案，确定所需的电梯设备、支架和安全配件等，并与供应商签订采购合同。
3.准备工作场地：清理施工现场，确保施工区域干净整洁，并设置隔离带和安全标识。
4.组建施工团队：组建专业施工团队，包括项目经理、施工队长和施工工人等，并进行相应的培训。
5.申请相关许可证：根据法规要求，申请相关施工许可证和安全验收证书。
三、施工步骤1.确定安装位置：根据设计图纸确定电梯的安装位置，包括井道、底坑和顶层。
2.基础施工：在底坑位置进行基础工程施工，包括挖掘、浇筑混凝土和设置支撑结构。
3.井道搭建：根据电梯的尺寸和设计要求，在井道内设置金属支架和钢结构，并进行固定和调整。
4.安装轿厢和导轨：将轿厢和导轨通过专业起重设备组合安装在井道内，并进行调整和固定。
5.电气布线：根据电梯控制系统设计，进行电气布线和调试，并确保各个电气系统正常运行。
6.安装门系统：安装轿厢和井道门系统，并进行防护装置和安全传感器的调试。
7.安全保护装置：根据相关法规要求，安装并调试安全保护装置，包括紧急制动器、过速保护器和电气安全装置等。
8.施工验收和测试：进行电梯的综合测试，包括载重试验、速度测试和安全装置测试等。
9.安全检查和验收：进行相关安全检查，并邀请相关监管部门进行电梯的验收，取得使用许可证。
四、施工注意事项1.安全第一：施工过程中要严格遵守安全操作规程，确保施工人员和周边环境的安全。
2.质量把控：严格执行相关质量标准和规范，确保电梯安装质量符合要求。
3.工期控制：按照施工方案的要求，合理安排工期，确保施工进度和质量。
无机房电梯安装施工方案
电梯安装施工方案(无机房有脚手架)编制：日期：年月日审核：日期：年月日审批：日期：年月日目录一、编写依据二、项目简介三、质量保证措施及工艺流程四、施工进度计划及保证措施五、现场安装的安全保证措施六、劳动力安排计划及措施七、安装，调试中所用工具和测试设备八、现场文明施工措施一、编制依据1.1电梯安装尺寸的设计依据本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：a) 项目电梯招标文件；b) 项目建筑施工图，包括：①机房建筑平面图，图纸设计单位：；②井道建筑平面图，图纸设计单位：；1.2 电梯技术规格的设计依据本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：① GB7588-2003 《电梯制造与安装安全规范》② GB50310-2002 《电梯工程施工质量验收规范》③ JGJ46-2005 《施工现场临时用电安全技术规范》④《特种设备安全监察条例》（国务院549号令）⑤《电梯监督检验规程》（国质检锅[2002]1号）1.3本工程的台电梯全部由有限公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：①安装工艺手册；②机房布置图；③井道布置图；④部件安装图；⑤电气接线图；⑥电气原理图；二、项目简介本项目共有电梯台（型号：）根据用户需求，该电梯全部由制造，电梯的安装工程全部由负责安装。
1、根据项目的特点我司将根据业主方面的要求完成该项目，并根据现场实际情况制定施工方案。
2、电梯的安装工期由业主方提供合格井道吊装塔棚完毕之日起天完工，我方将根据业主方的工程进度作适当调整，按期、按质完成安装。
3、本工程人员的投入全部是具有年安装工作经验以上的员工，全部持证工程的施工人员。
我司制定具体施工计划后，各部门按施工方案严格执行，使该工程高质，高效完成，对于施工方案中未能提出的一些细节仍会在施工中不断完善和补充。
三、工艺流程及质量保证措施3.1、安装工艺流程1)设备进场 2）开箱检验 3）搭设脚手架4）制作样板、防线、测量5）井道设备安装 6）层门、地坎安装 7）导轨安装 8）组装轿厢9）制作绳头、挂钢丝绳10）对重装置 11）拆除脚手架 12）调试 13）维保查收 14）特种设备检验所查梯 15）移交客户3.2质监组经常对安装质量进行检查，将不符合安装工艺项目作记录并限制小组整改。
ESW-无机房电梯安装手册
编 号：GR/P14/W03-1 版 次： 3.0 页 次： 3/50
1. ESW 电梯概述 ······················ 5
1.1 ESW 电梯概念 ····················· 5
1.2 ESW 电梯门口、井道、机房结构土建要求 ········· 6
1.3.2 ESW 后置式机房型电梯井道纵剖面图 ·········· 21
2. 轿架 ·························· 24 2.1 轿架总装图 ······················ 24 2.2 组装轿架 ······················· 27
3 主机安装 ························ 33 3.1 主钢丝绳导向装置 ··················· 33 3.2 主机部件的定位 ···················· 35 3.3 主机的吊挂 ······················ 37 3.4 防振胶的安装 ····················· 39 3.5 搁机樑及主机的安装 ·················· 39 3.6 支承座的安装 ····················· 40 3.7 导向轮的安装 ····················· 40 3.8 搁机樑的调整 ····················· 41
4 电气作业 ······················· 48 4.1 控制柜概要 ······················ 48
ESW 电梯安装手册
1. ESW 电梯概述
1.1 ESW 电梯概念
LCA 无机房乘客电梯安装手册
LCA 无机房乘客电梯安装手册 第 1 页, 共 100页 发至：设计类文档接收组(电气) [ ]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) []; 产品随机说明接收组[√]；营业指引接收组[ ];电梯使用维护说明接收组[ ];电梯安装指引接收组[√];电梯备件手册接收组[ ];技术条件接收组[ ];标准规格接收组[ ];主要部件清单接收组[ ];技术标准接收组[ ];产品技术规格接收组[ ];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。
2.属于固定接收群组的文档不需注明发至部门，文档接收范围详见GL00002094《产品设计类文档授权方案》。
3.编制与管理的说明与要求见WI-SJ-008《设计文件及设计资料管理指引》。
技表044/第8版前 言日立电梯（中国）有限公司生产的无机房电梯是采用变频调速微机控制的无机房电梯。
在结构上与以往的垂直电梯存在很大差异。
利用小型化无齿主机及2：1曳引系统实现运输，消除了传统齿轮啮合造成的机房噪音 ；取消了机房，将主机置于井道顶部，更有效地利用了客户的建筑空间，降低了建筑成本。
与此对应，本安装手册着重介绍了井道顶部器件、主机等的安装方法；对该电梯特有的一些部件，如轿厢的锁定装置等都详细的进行了叙述。
由于该电梯在结构上与以往的垂直电梯存在很大差异，故作业方式也不同。
为了安全作业，在本安装手册末增加了安全篇。
手册中还使用了大量的图例，便于理解。
本电梯安装手册编写的目的，是为了让各电梯用户对我公司生产的该电梯的安装工艺和土建要求有一个较全面的认识，共同努力保证电梯安装作业的顺利进行，向客户提交品质优良、乘坐舒适、外观完美的电梯。
本电梯安装手册内的图例可能与实物有所不同，我公司保留更改产品设计、规格及作业工艺的权力，如有更改，恕不另行通知。
技密A (工场)LCA无机房乘客电梯安装手册第 2页, 共 100页质量与环境管理要求一、 文明施工：1、施工过程中遵守国家和当地政府制定的环境法律、法规。
电梯安装施工方案
电梯安装施工方案本工程在VIP门厅设无机房电梯两部，载重量lOOOKg,为3层/3站，设计标准速度为电梯电源供电由A#变电室分两路直供，双路应急电源末端自动互投。
1设备及材料的检验电梯安装工程材料由专业电梯生产厂家提供。
电梯进场后我方将组织建设单位、监理单位等相关人员联合对电梯货物进行开箱检验，并形成记录。
2机具准备电焊机、电锤、无齿锯、倒链、钢丝绳、台钻、卷扬机、千斤顶、活扳手、水准仪、万用表、线坠、手电钻、墨斗、塞尺、气焊工具、套管板手、钢锯等主要机具应完好可用。
3施工条件3.1建筑主体已完工，能够提供出完整清洁且符合设计要求的电梯井道，并有畅通的设备运输通道。
3.2垂直电梯井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》的要求。
3.3各层井道口设置防护栏，标志牌。
现场施工用照明用36V安全电压，且必须有足够的照明亮度。
3.4实际测量顶层高度，底坑高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。
4施工方案4.1工艺流程进行现场调查一办理开工前的各种有关手续一根据现场调查报告进行图纸会审，人员、材料的准备，并准备好库房一开箱点件一货件进库保管，水平及垂直运输一放样板线、测量一井道定线，放线，可能发生的偏差处理一支架安装，层门地坎安装一导轨安装及调整一设备安装，各层门套安装，土建配合装饰一层门安装及调整，底坑设备安装一轿厢组装及调整一配控制线一各部分接线一拆脚手架一查线，测绝缘，试动慢车一门刀安装f层门精确调整f整体调整f快车调试f运行数据测量f整改，资料整理f做验收准备一报验及验收。
4.1.1稳定样板架与吊线①1）工艺流程：搭设样板架；测量井道、确定基准线；样板就位、挂基准线。
②搭设样板架：在井道顶板下面1.2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上,水平度误差不得大于3/1000o③测量井道，确定标准线：预放两根厅门口线测量井道。
确定轿厢轨道线位置时,要根据道架高度要求，考虑安装位置有无问题。
电梯安装施工方案
（4）应急物资：准备必要的应急物资，如消防器材、急救包、疏散指示牌等，并确保其处于良好状态。
（5）应急响应：建立应急响应机制，明确应急报告：制定信息报告制度，确保在发生紧急情况时，能够及时向上级报告，并与其他相关部门协调。
为确保电梯安装工程的文明环保施工和有效应对各类风险，施工方案制定以下具体措施：
1. 文明环保施工
（1）现场管理：设立专门的文明施工管理人员，负责监督施工现场的文明施工情况，确保施工秩序井然。
（2）环境保护：制定环境保护措施，包括防尘、降噪、垃圾分类处理等，降低施工对环境的影响。
（3）清洁卫生：定期清理施工现场，保持施工环境整洁，特别是电梯井道、机房等关键部位的清洁。
（7）材料员：负责材料采购、验收、保管和发放，确保材料质量。
2. 人员安排
（1）项目经理：1人，具备丰富的电梯安装项目管理经验。
（2）项目副经理：1人，具备一定的电梯安装现场管理经验。
（3）技术负责人：1人，具有相关专业背景和丰富的电梯安装经验。
（4）施工员：5人，具备电梯安装操作技能，熟悉施工流程。
（5）质量员：1人，具备质量检验相关知识和经验。
（6）安全员：1人，具备安全管理知识和经验。
（7）材料员：1人，熟悉材料采购、保管等流程。
3. 施工分组
根据电梯安装工程的特点，将施工人员分为以下三个小组：
（1）安装小组：负责电梯设备的安装、调试和验收。
（2）辅助小组：负责施工现场的辅助工作，如搬运材料、清理现场等。
（1）工程范围：本次电梯安装工程包括电梯设备采购、运输、安装、调试、验收及售后服务等全流程。
（2）工程特点：本工程电梯安装涉及多种类型，对安装技术要求高；同时，施工现场环境复杂，需充分考虑与其他专业的配合与协调。
电梯安装施工方案范本
电梯安装施工方案范本1. 方案概述本文档旨在提供一份电梯安装施工方案的范本，以便帮助项目团队准确规划和实施电梯的安装工作。
2. 施工流程以下是电梯安装的基本施工流程：1. 准备工作：- 确定电梯安装位置- 确定安装所需各类材料和设备- 平整和清理施工区域2. 安装电梯井道：- 根据设计要求搭建井道结构- 安装井道门和井道照明设备- 安装井道导轨和配重装置3. 安装电梯轿厢：- 安装轿厢底坑和顶坑- 安装轿厢导轨和门套- 安装轿厢门和操作按钮4. 连接电气系统：- 连接电梯机房与轿厢的电气线路- 安装控制面板和电气元件- 连接电梯门系统和报警系统5. 调试和测试：- 进行电梯的调试和测试- 确保电梯运行平稳、安全可靠6. 审查和验收：- 对施工质量进行审查- 进行电梯的相关安全验收工作3. 安全措施在电梯安装施工过程中，必须严格遵守以下安全措施：1. 施工现场应设置明显的安全警示标志。
2. 工人必须配备并正确使用个人防护装备。
3. 施工过程中必须确保电梯井道和轿厢的围护栏、门和门锁装置牢固可靠。
4. 工人必须经过专业培训，并遵守相关安全操作规程。
5. 高处作业时必须采取防护措施，如安全带和防护网。
4. 资源需求在进行电梯安装施工时，需要以下资源：- 施工人员：包括技术工人和助手- 施工设备：如吊装设备、工具等- 施工材料：如钢筋、水泥、电线等- 监理人员：负责监督施工过程和质量5. 相关法律法规在进行电梯安装施工时，必须遵守以下相关法律法规：- 《特种设备安全法》- 《电梯安全技术规范》- 《建设工程质量管理条例》6. 风险评估在电梯安装施工过程中，可能存在以下风险：1. 高处作业风险：工人在井道和轿厢上方工作时，可能存在坠落风险。
2. 电气事故风险：电梯的电气系统可能存在故障或电击风险。
3. 材料质量风险：使用低质量材料可能导致安装质量不达标。
为降低风险，施工团队应制定相关安全标准和操作规程，并进行必要的培训和防护措施。
无机房电梯安装工艺文件
无机房电梯安装工艺文件The manuscript was revised on the evening of 2021无机房电梯安装工艺文件编制：日期：年月日审核：日期：年月日审批：日期：年月日目录一、编写依据二、项目简介三、质量保证措施及工艺流程四、施工进度计划及保证措施五、现场安装的安全保证措施六、劳动力安排计划及措施七、安装，调试中所用工具和测试设备八、现场文明施工措施一、编制依据电梯安装尺寸的设计依据本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：a) 项目电梯招标文件；b) 项目建筑施工图，包括：①机房建筑平面图，图纸设计单位：；②井道建筑平面图，图纸设计单位：；电梯技术规格的设计依据本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：① GB7588-2003 《电梯制造与安装安全规范》② GB50310-2002 《电梯工程施工质量验收规范》③ JGJ46-2005 《施工现场临时用电安全技术规范》④《特种设备安全监察条例》（国务院549号令）⑤《电梯监督检验规程》（国质检锅[2002]1号）本工程的台电梯全部由有限公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：①安装工艺手册；②机房布置图；③井道布置图；④部件安装图；⑤电气接线图；⑥电气原理图；二、项目简介本项目共有电梯台（型号：）根据用户需求，该电梯全部由制造，电梯的安装工程全部由负责安装。
1、根据项目的特点我司将根据业主方面的要求完成该项目，并根据现场实际情况制定施工方案。
2、电梯的安装工期由业主方提供合格井道吊装塔棚完毕之日起天完工，我方将根据业主方的工程进度作适当调整，按期、按质完成安装。
3、本工程人员的投入全部是具有年安装工作经验以上的员工，全部持证工程的施工人员。
我司制定具体施工计划后，各部门按施工方案严格执行，使该工程高质，高效完成，对于施工方案中未能提出的一些细节仍会在施工中不断完善和补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无机房电梯安装工艺文件
编制：日期：年月日
审核：日期：年月日
审批：日期：年月日
目录
一、编写依据
二、项目简介
三、质量保证措施及工艺流程
四、施工进度计划及保证措施
五、现场安装的安全保证措施
六、劳动力安排计划及措施
七、安装，调试中所用工具和测试设备
八、现场文明施工措施
一、编制依据
1.1电梯安装尺寸的设计依据
本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：
a) 项目电梯招标文件；
b) 项目建筑施工图，包括：
①机房建筑平面图，图纸设计单位：；
②井道建筑平面图，图纸设计单位：；
1.2 电梯技术规格的设计依据
本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：
①GB7588-2003 《电梯制造与安装安全规》
②GB50310-2002 《电梯工程施工质量验收规》
③JGJ46-2005 《施工现场临时用电安全技术规》
④《特种设备安全监察条例》（国务院549号令）
⑤《电梯监督检验规程》（国质检锅[2002]1号）
1.3本工程的台电梯全部由有限公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：
①安装工艺手册；
②机房布置图；
③井道布置图；
④部件安装图；
⑤电气接线图；
⑥电气原理图；
二、项目简介
本项目共有电梯台（型号：）根据用户需求，该电梯全部由制造，电梯的安装工程全部由
负责安装。
1、根据项目的特点我司将根据业主方面的要求完成该项目，并根据现场实际情况制定施工方案。
2、电梯的安装工期由业主方提供合格井道吊装塔棚完毕之日起天完工，我方将根据业主方的工程进度作适当调整，按期、按质完成安装。
3、本工程人员的投入全部是具有年安装工作经验以上的员工，全部持证工程的施工人员。
我司制定具体施工计划后，各部门按施工方案严格执行，使该工程高质，高效完成，对于施工方案中未能提出的一些细节仍会在施工中不断完善和补充。
三、工艺流程及质量保证措施
3.1、安装工艺流程
1)设备进场2）开箱检验3）搭设脚手架4）制作样板、防线、测量5）井道设备安装6）层门、地坎安装7）导轨安装8）组装轿厢9）制作绳头、挂钢丝绳10）对重装置11）拆除脚手架12）调试13）维保查收14）特种设备检验所查梯15）移交客户
3.2质监组经常对安装质量进行检查，将不符合安装工艺项目作记录并限制小组整改。
3.3、整梯调试必须由调试人员进行，确保施工质量。
3.4、当安装过程中出现技术问题时，技术组及时跟进处理，若技术问题涉及客户与土
建时，项目负责人将与三方协商解决。
四、施工进度计划及保证措施
工期时按货到地盘甲方提供合格井道起计算，我司就
安装工期将制定一套严密的监控措施，确保电梯的安装能按要求完成。
1、我司对安装工期根据型号、层站（或提升高度）已制定好一套完善的施工进度计划表。
2、项目负责人根据施工进度计划表落实每天的工作情况，安装部每星期对安装工期进行了解，确保工期能得到严密监控。
3、在整个施工过程中，安装部的层级管理制度将发挥强而有力的作用，在计划施工延误1天以，由队长按实际情况做出调整，在施工计划延误1－3天以，由项目负责人
协调各方面的工作，对施工计划做出适当的局部调整，3－5天以上由科长对施工进行调整，做出进一步的应变措施，5天以上由安装部针对不同情况作出相应的补救措施，确保在工期完成安装工作。
五、现场安装的安全保证措施
1、设立安全负责人、防火负责人，对现场施工人员进行有效监督。
2、公司制定了《文明施工条例》、《文明施工守则》和《安全必须》，要求现场各级人员严格遵守。
3、公司不定期对现场进行安全巡查，当发现由违反安全施工情况，将对责任人作严肃处理。
4、定期在现场召集安装小组进行安全学习，及工艺督导。
5、开工前必须知道安全，收工时必须做好开口部位的保护。
6、动火作业时必须做好动火申请，动火时必须设置灭火器，动火后必须消除火灾隐患。
六、劳动力安排计划及措施
电梯安装工程的施工，由我公司安装部负责人负责管理，其属下分设管理部与后勤支援部，其职能如下。
1、项目负责人：
负责该地盘统筹与管理，协调解决现场安装过程中出现的问题，并对现场各级人员安全施工、文明施工进行监督。
2、现场管理部
（1）安装小组：
负责现场电梯安装工作并及时反映现场技术问题
（2）运输小组：
负责电梯货件由工厂运到施工现场
（3）吊装小组：
负责在电梯到货后，进行路面及井道货物的运输吊装工作。
（4）搭棚小组：
负责电梯箱件吊装后，井道的棚架搭设工作。
3、后勤支援部：
（1）技术组：
负责处理现场电梯安装过程中所有的技术问题及调试验收工作。
（2）安全组：
根据施工进度，进行现场定期或不定期的安全检查工作，保证施工安全顺利
进行。
（3）质监组：
负责整个工程实施全面的质量监督。
七、安装，调试中所用工具和测试设备
以上机具均为施工及调试验收队伍自带工具八、现场文明施工措施
1、由于电梯安装点箱件较多，所以必须有计划安排各种材料的进退场时间，车辆进出口点道路保持清洁。
2、各种材料摆设合理，不占用运输通道及别人点施工场地。
3、对于临时修建的工具房，必须定期清洁，对工具摆放必须整齐合理。
4、对于开箱时清拆的箱板，要及时通知专人清理。
5、进入现场施工的人员必须穿工作服，带安全帽，佩戴胸卡或出入证。
6、在施工现场，除安全标语或安全警示外，不准乱写乱画，乱停乱放。
7、由于施工产生的杂物和垃圾，当天下班时立即清理，以便保持施工现场的清洁卫生。
8、临时电源必须搭接在业主制定点位置，杜绝乱拉，乱接现象。
9、施工现场由安装队长负责，文明施工措施点落实，并定期对下属人员进行文明施工教育。
