科龙中央空调温控器说明书
4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。
设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。
b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。
c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。
3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。
2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。
再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。
1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。
高级操作，该模式主要是面向专业工程调试人员。
五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。
2. 按照指定的额定电流负载，禁止超载。
3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。
风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。
09.美的中央空调控制器产品介绍(2017)
二、遥控器简介------RM05/BG(T)-A
RM05/BG(T)-A
多联机通用遥控器 (除双热源)
带地址设定功能
运行模式：自动、制冷、制热、除湿、送风
风速设定：自动、低风、中风、高风
外形尺寸 (宽×高×厚)
mm
通用内机 双热源
56×160×18
●
轻商
新风机 T1风管机
●
RM12B/BGF
48×168×12
●
●●
RM02A/BGS
51×124×16
●
RM12D/BGF （零售优选）
●
●
一、美的中央空调控制器族谱图
线控器—空调
型号
KJR-90D/BK （拟淘汰）
外形尺寸 (宽×高×厚)
新款通用遥控器
带地址设定功能
运行模式：自动、制冷、制热、除湿、送风 风速设定：3档风速：自动、低风、中风、高风
5档风速：自动、低风、中低风、中风、中高风、高风 温度设定范围：17～30℃ 摆动送风：可选择水平摆动或垂直摆动两种形式 风向设定：导风条摆动范围15～60°，摆幅为6° 定时设定：可设定定时开关时间
mm
86×86×15
通用内 机
双热源
全热 交换器
酒店专用
●
KJR-29B/BK (触摸屏按钮)
120×120×20
●
KJR10B/DP(T)-SR
KJR-27B/BG(A)
120×120×20 120×120×20
● ●
KJR-86B/B
IDM-ET29 LORAWAN空调控制面板 说明书V1
产品概述是专为中央空调智慧节能管理而设计的远程温度控制设备，替代传统温控器，实时反馈空调运行状态，远程控制空调温度，可以根据作息习惯设置多组定时器，定制24小时温控计划，管理空调使用时间，可广泛应用于酒店、商场、医院、写字楼等地，集中控制，有效降低运营投入成本。
产品特点•豪华液晶屏,双温显示，按键式操作•大功率输出（300W风机盘管）•标准LoRaWAN通信•远程节能控制，定时开关功能•V0级阻燃外壳，标准接线盒，部署简单。
技术参数产品示意图功能说明1. 工作模式制冷--模式栏显示"冰花"实际温度≥设定温度+温控容差：开阀并启动风机实际温度≤设定温度－温控容差：关阀并延时10秒关闭风机温控容差=0时：实际温度≥设定温度+1：开阀并启动风机实际温度≤设定温度：关阀并延时10秒关闭风机制热--模式栏显示"太阳"实际温度≥设定温度+温控容差：关阀并延时10秒关闭风机实际温度≤设定温度－温控容差：开阀并启动风机温控容差=0时：实际温度≥设定温度+1：关阀并延时10秒关闭风机实际温度≤设定温度：开阀并启动风机通风—模式栏显示"风扇"关闭制冷制热功能，风机始终按设定的风速工作，不受温度控制。
除霜—工作模式栏显示"水滴"温控器按"防冻温度"的制热工作模式工作；当自动防冻功能关断时，除霜模式的控制温度为5℃；2. 风机转速低速---风速显示"低速"；中速---风速显示"中速"；高速---风速显示"高速速"；自动---风速显示"自动"的同时分别显示"高速、中速、低速"其中之一，风机转速根据室温与设定温度的差自动调整。
制冷时：设定温度+1＜室温：风机高速设定温度＜室温≤设定温度+1：风机中速（设定温度-容差）＜室温≤设定温度：风机低速制热时：设定温度+1＞室温：风机高速设定温度＞室温≥设定温度+1：风机中速（设定温度-容差）＞室温≥设定温度：风机低速通风时：风机不能设置为自动方式；当从其他模式转为通风模式，且风速为自动时，默认风速为中速。
温控面板

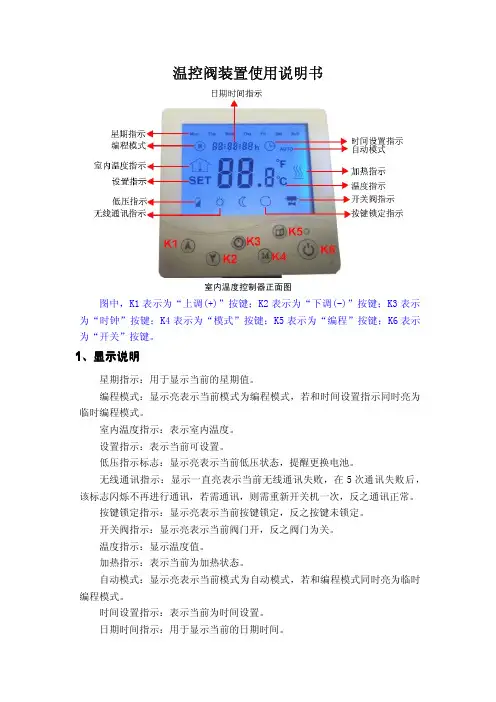

温控阀装置使用说明书室内温度控制器正面图图中，K1表示为“上调(+)”按键；K2表示为“下调(-)”按键；K3表示为“时钟”按键；K4表示为“模式”按键；K5表示为“编程”按键；K6表示为“开关”按键。
1、显示说明星期指示：用于显示当前的星期值。
编程模式：显示亮表示当前模式为编程模式，若和时间设置指示同时亮为临时编程模式。
室内温度指示：表示室内温度。
设置指示：表示当前可设置。
低压指示标志：显示亮表示当前低压状态，提醒更换电池。
无线通讯指示：显示一直亮表示当前无线通讯失败，在5次通讯失败后，该标志闪烁不再进行通讯，若需通讯，则需重新开关机一次，反之通讯正常。
按键锁定指示：显示亮表示当前按键锁定，反之按键未锁定。
开关阀指示：显示亮表示当前阀门开，反之阀门为关。
温度指示：显示温度值。
加热指示：表示当前为加热状态。
自动模式：显示亮表示当前模式为自动模式，若和编程模式同时亮为临时编程模式。
时间设置指示：表示当前为时间设置。
日期时间指示：用于显示当前的日期时间。
2、按键操作说明▲--K1“上调”按键：设定温度升温键或调节日期时钟或调节工作模式设定值。
--K2“下调”按键：设定温度降温键或调节日期时钟或调节工作模式设--K3“时钟”按键：调整日期和时钟，短按“”键切换日期和时钟显示，在任一时间界面下长按进入设置状态，短按可切换设置的日期和时间，调整顺序为该循环：时钟时→时钟分→时钟秒→日期月→日期日→日期年高(0-99)→日期年低(0-99)→星期→时钟时，长按K3可退出设置模式或5s后自动退出设置状态。
M--K4“模式”按键：切换自动模式与编程工作模式。
--K5“编程”按键：在编程工作模式下长按“”键进入编程模式参数设置。
设置顺序：01工作日第一时间段时间调整→01工作日第一时间段温度调整→06工作日第六时间段时间调整→06工作日第六时间段温度调整···→11休息日第一时间段时间调整→11休息日第一时间段温度调整→16休息日第六时间段时间调整→16休息日第六时间段温度调整(默认值参见上表3-1)。
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
MA系列数字液晶面板温度控制器使用说明书
MA系列数字液晶面板温度控制器使用说明书以下是MA系列数字液晶面板温度控制器的使用说明书：
1.产品概述：
MA系列数字液晶面板温度控制器是一款用于控制温度的设备。
它具有数字液晶面板显示温度和控制参数的功能，并可以通过设置控制参数来实现精确的温度控制。
该控制器适用于各种需要温度控制的场合，如实验室、工业生产等。
2.产品特点：
-数字液晶面板显示温度和控制参数，直观易懂。
-支持设置温度上限和下限，设定温度范围内自动控制。
-支持设定温度控制精度，可以实现高精度的温度控制。
-具有温度补偿和防护功能，保证控温的稳定性和安全性。
-高质量的温度传感器，能够准确感知环境温度。
3.使用方法：
-将温度传感器插入需要控制温度的区域，确保传感器与被控物体有效接触。
-将电源线连接到电源插座，并将MA温控器的插头插入温控器的插座中。
-打开电源开关，液晶显示屏将显示当前环境温度。
-按下“设置”按钮进入设置模式，使用向上和向下按钮来选择要调整的参数。
使用“确认”按钮来确认选择。
-调整温度上限和下限，确保设定温度符合要求。
-调整温度控制精度，根据需要设定合适的精度。
-按下“退出”按钮退出设置模式，控制器将开始根据设定参数控制温度。
4.注意事项：
-请按照正确的电源电压要求连接电源，避免电压不稳定或过高的情况。
-请确保温度传感器与被控物体的接触良好，以确保温度控制的准确性。
-请勿将温度控制器暴露在高温、低温或潮湿的环境中，以免影响其正常工作。
-请勿在设定温度范围之外使用该控制器，以免损坏设备或造成安全事故。
中央空调温控器使用说明
现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的使用说明吧。
中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。
中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。
机器式机器盘管温控器使用于商业、工业及民用修建物。
可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。
使所控场所环境温度恒定爲设定温度范围内。
温度设定拔盘指针应设定爲所需恒定温度地位。
拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。
可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。
外型尺寸。
操作办法1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。
2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。
3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
西门子 RDF10.带液晶显示的房间温度控制器 说明书
带液晶显示的房间温度控制器 RDF10...两管制风机盘管直接膨胀式的压缩机输出开关信号给阀门执行器输出开关信号给单分段压缩机输出开关信号给三风速机按房间或回风温度进行控制（RDF10）自动冷/热转换（RDF10）手动冷/热转换（RDF10.2）工作模式：正常，节能和待机（RDF10）工作模式：正常和关闭（RDF10.2）用于远处控制的工作模式转换输入（RDF10）防止湿度损坏功能（RDF10）可选择安装和控制参数（RDF10）显示房间温度和可选温度值（RDF10）最小和最大的温度设定值（RDF10）工作电压AC230V用途典型应用：用于两管制风机盘管进行供冷供热的独立房间温度控制用于采用DX型装置供冷的房间控制用于开关阀门和转换三速风机适用于系统有下列功能自动冷/热转换手动冷/热切换连续供冷或供热模式功能温控器通过内置温度传感器或外置房间温度传感器（QAA32），或通过另外安装的回风温度传感器（QAH11.1，与RDF10连接的传感器）获取温度，通过转换二通阀控制指令或压缩机输出信号来维持房间温度设定点。
供热模式的转换误差为2K，供冷模式的转换误差为1K（RDF10和RDF10.2是可调的，RDF10.2是固定的）。
风机运行通过控制输出Q1，Q2或Q3的转换来调整风速。
当功能设置成“通过风机控制温度”时（可选择DIP开关第一档），风机的开关取决于温度，也就是说，和阀门或压缩机是同步的。
当出现下列情况时会调到关闭一档：无供热或供冷状态，功能设置在“通过风机控制温度”键上，或手动调到待机状态，设置成无定点状态（例如：霜冻保护）（RDF10）使用外部运行模式转换开关，所提供的外部条件不需要节能模式（RDF10）关闭温控器的电源显示如果DIP开关2设为ON（出厂缺省设置），温度控制器显示感测的房间温度或回风温度（除非临时修改参数或温度设定值）。
如果DIP设为OFF，温度控制器显示正常运行模式的温度设定值。
德力西-301A+空调温控器说明书(中文)
-2-
五、安装示意图 5.1 后盖安装示意图
采 用 标准8 6型暗 盒，直接 墙 面 安 装 。
六、安装步骤
6.1 将本控制器的驱动板(电源板)按接线示意图的要 求连接好风机盘管、电动阀或电磁阀或风阀及 电源线。
6.2 将液晶主板与电源驱动板的排线连接好(插线请 注 意 方 向)。
按“ ”不松开
风速控制 自动
高
室内温度
运行模式 冷气
“+”房间温度按0.1℃ 递增 “-”房间温度按0.1℃ 递减
松开按键退出调节。
-7-
十三、自动风速度变化状态
13.1 在自动风状态下，LCD界面能同时显示实际运行 风速。如仅显示自动，说明风机已停止运行。在 风机不受控状态时为低风继续运行（图例）
控 温 精 度 ： ±1℃ ， 测 温 分 辨 率0 . 1℃
-1-
3 . 6 C K N 3 0 1 A+ 8小 时 定 时 ，2 4小 时 定 时(需 特 制)， 调 节 步 进 为1小时 。
3.7 采用按键直接校正房间温度测量值。 3.8 具备自动（人工）复位功能。 3.9 现场编程风机是否受控，断电后来电恢复或待机。 3.10 键盘锁功能（需特制）。 3 . 1 1 带E L背 光 （需特 制 ）。 3.12 防冻功能：制热，关机状态下，当房间温度低
风速控制
编程数据表：
模式 0 1 2
设定值 30 32 0 1 0 1
含义 风机受控 风机不受控 断电后来电待机 断电后来电恢复 键盘不锁定 键盘锁定
设定值 模式序号
出厂设置 30 1 1
-9-
14.2 模式0：风机受控适用于不装电动阀（水阀）的 末端系统，即室内温度达到设定温度时风机停止 送风。 风机不受控适用于末端系统装有电动阀，当室温 达到设定温度时，阀门关闭而风机继续运行，确 保室内空气流通达到温度分布均匀。
中央空调房间温控器 A8 豪华型触摸屏 说明书
中央空调房间温控器A8豪华型触摸屏安装使用说明书尊敬的用户：非常感谢您选用本公司产品，请仔细阅读说明书后使用产品。
在为您提供优质可靠的产品同时，我们将随时随地为您提供完善技术支持及售后服务。
如有任何疑问，请及时联系我们！再次感谢！一、产品概述A8豪华型触模屏恒温温控器，主要应用于商业、工业及民用建筑物，对中央空调末端的盘管风机、水阀及风阀进行控制。
可选带RS485网络通讯功能(A8L)。
二、技术参数：工作电源220V AC,50/60HZ恒温范围+5~+35℃标准负载3A功耗<1W感温元件NTC热敏电阻控温精度±1℃运输储存环境温度：-20~+70℃，相对湿度：RH<92%工作环境- 10~+60℃外壳材料PC工程塑材外形尺寸86*86*40.5（mm)安装86型标准暗盒三、主要功能及特点3.1 触摸屏、液晶LED显示，兰底白色字符。
3.2 四种风速档位设定，低、中、高及自动风。
3.3 测温分辨率：0.5℃。
3.4 睡眠功能，房间温度舒适，经济省电节能。
3.5继电器触点形式输出。
3.6 带有通信接口，可以远程或集中控制（参阅型号说明）。
3.7 具备红外遥控功能，应选配遥控器（参阅型号说明）。
3.8 断电记忆功能：记忆：模式、开关机状态、设定温度、风速、地址码等。
3.9 故障诊断：传感器短路显示E1，开路显示E2。
故障时，阀关断。
四、用户界面说明五、液晶显示说明首次上电，关机状态开机状态，显示内容包括：工作模式，设定温度，环境温度，通信地址（仅限A8L）和风机状态。
1）工作模式，二管制产品有5种模式：制热、制冷、通风、睡眠+制热、睡眠+制冷；四管制产品增加了一个恒温模式，在此模式下，同时显示制热和制冷。
用户可通过模式键来设置。
出厂时，工作模式为制冷模式。
2）设定温度，设定范围为+５.0℃～+35.0℃，可通过增温键和降温键来调整。
出厂时，设定温度为25℃。
步进0.5℃3）房间温度，显示温度为0℃~+55℃,当房间温度小于0℃时，显示LO ；当房间温度大于55℃时，显示HI 。
中央空调温控器说明
1
2
3
5 4
7 6
按键说明
1键 模式（制冷、制暖、通风）
2键 手动调节（手动调节风机风速）
3键 手动加温（增加设定温度值）
4键 手动降温（减少设定温度值）
5键 自动温控 （风机风速自动调整）
6键 开关（打开和关闭温控器）
7
红外接收器（和遥控器配合使用，不能遮挡）
设定说明
按住 1 键 5 秒以上，进入高级设置模式， 第一项显示: 0 ld 代表温度补偿，按 3、4 键调整，正常设定为 0；按 2 键进入， 第二项显示 01 Rd 代表通信 ID，按 3、4 键调整，必须设定为 01；按 2 键进入, 第三项显示 on db 或 oF db 代表低温保护，按 3、4 键调整，正常设定为 on；按 2 键进入， 第四项显示 40 up 代表温度设置上限，按 3、4 键调整，正常设定为 40；按 2 键进入， 第五项显示 10 dn 代表温度设置下限，按 3、4 键调整，正常设定为 10；按 2 键进入， 第六项显示 Op sd 或 Lc sd 代表代表锁定按键，按 3、4 键键调整，正常设定为 Op 键盘不锁定（Lc 键盘锁定）； 按 2 键重复设定第一项。 设定完毕按 6 键关机，即可存储设定。再按 6 键开机，设定生效。
4．工作电压为 200V-----250V，电压不在此值内 ，可能烧毁此设备。
5．产品负载总功率最大为 200 瓦，严禁超负荷运
入网操作
方法一：手机客户端入网 在保证产品处于出网状态的情况下进行如下操作，否则请先进行出网操作。 ➢按照说明连接好产品，并将产品主控板面板拆开。 ➢登陆FANTEM智能家居系统客户端，进入“设置”“设备”的设备管理界面，然 后选择需要将产品加入到的房间（以下以“未分配房间”为例）。 ➢选择“添加”，系统发出入网信息，并进入60秒倒计时。 ➢在倒计时内，接通电源，并按下主控板面板后的Z-wave按钮，若网关收到信息， 则在客户端界面则显示已发现入网设备的节点，正在配置入网设备的信息，请稍 后.....
中央空调温控器说明书介绍
中央空调温控器说明书介绍空气调节，也称为风机盘管恒温器，是用来控制风机盘管的加热、冷却或通风的。
对于风机的转速，人们可以通过手动控制或自动控制来调节风速按钮，以便有效地控制室温。
那么，让我们来看看空气调节的其他方面吧！空气调节温控器技术参数。
1. 工作温度范围：0-40摄氏度。
2. 工作电压：220v，6a，50hz。
3. 标准负荷：冷热水阀、风扇、继电器。
4. 贮存温度：-20-55 °c 恒温空气调节中央空调温控器的功能和特点。
1. 安装方便，温度设定简单直观。
2. 性能优良，使用寿命长，安全耐用。
3. 使用拨动开关，感觉更舒适。
4. 支持不同类型的电动阀门。
5. 进一步控制温度的热传感器。
就空气调节的操作方法而言。
中央温度控制器的操作主要分为四个步骤：开关机、工作模式设定、温度设定及风速设定。
首先，开关非常简单，打开开关到开位置，关闭开关到关闭位置。
其次，运行方式是指冷却或加热。
要冷却的话，把开关调到冷却位置。
要加热的话，把开关转到上升位置。
然后是温度设置，机械恒温器是一个旋钮设置，你想设置什么温度，只要把红点指向温度指数上标记的恒温器。
最后是风速设置，共有三种选择，低风速、中风速和高风速，只要拨号开关调到低、中、高。
你可以分别控制低、中和高的风速。
空气调节注释。
1. 接线必须按照正确的接线图操作，不要让水、泥浆、灰尘等杂物混入恒温器内，否则会损坏部件。
2. 最好在安装恒温器的地方周围有自由流动的空气，并保持稳定的温度。
3. 避免在阳光直射的地方安装恒温器。
4. 室内装修时，最好不要先安装恒温器。
空气调节现已广泛应用于商业、工业和民用建筑，它在控制温度方面发挥了不可低估的作用！。
TF228WN数字温控器-霍尼韦尔
应用范围
TF228WN数字式温控器适用于中央空调风机盘管系统的 室内温度调节，可控制风机盘管三速风机和阀门的开 关。包括：
两管制单独制冷；两管制单独加热；两管制手动调
节制冷/加热转换
通风模式 手动或自动风机风速控制 阀门开关控制
TF228WN 还具备霍尼韦尔独有的定时关机、定时循环 及随机启动功能，实现更精准的房间温度控制及节能， 并帮助维持电网的稳定。
TF228WN 数字温控器
220 VAC 风机盘管适用
产品数据
主要性能
可记忆式定时关机功能 定时循环功能 随机启动功能 超大液晶屏幕搭配友好操作界面 温度显示（室温或者设定温度）可选 手动或者自动风速可选 摄氏温标/华式温标可选 设置参数可断电后保持 过冷保护功能 键盘锁功能，可以锁住/解锁部分或全部按键 温度设定值范围可限定 标准86墙装底盒安装
1
ECC-CDS-CT01-14A-E01-CN
订货型号
型号 TF228WN TF228WN/U
背光 有, 月光白色 有, 月光白色
应用 2管制风机盘管 2管制风机盘管
供电电压（V） 220 Vac, 50Hz 220 Vac, 50Hz
通风模式 有 有
自动风速 有 有
包装 40只/箱 独立包装
产品设计
接线图
图2. VC4013/VN4013/VS4016 系列阀门接线示意图
图3. VC6013/VN6013 系列阀门接线示意图
端子定义
序号 1 2 3 4 5 6 7
符号 L N vC vO FH FM FL
描述 电源火线，220VAC 电源零线 加热 / 制冷阀门关 加热 / 制冷阀门开 高速风扇 中速风扇 低速风扇
温控器使用说明
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
AY-700BW中央空调温控器使用说明书
使用说明书
型 号: AY - 70 0B W
!1 产品外观
!2 特点描述
波浪形按键设计，外观美丽大方；双温、双 语显示，显示清晰；时间小时、分钟显示； 支持定时开、关机，亦可自动定时关机；睡 眠节能模式；显示温差、测量温差可调；停 启温差、时间可调；
!3 性能描述
■外观设计 外观设计美观、稳重。整体厚度 薄、安装固定位置余量大，便于安装。外围 通气孔美观、透气性能好。 ■界面友好 人机界面友好简洁，易操作 ■可靠性能 采用抗干扰能力极强的工控专用 芯片 ，高进度 电子元件 ，专业PCB设计， 整 机可靠性很高，更安全 ■断电记忆 重要参数设置好后能永久记 忆,断 电不会影 响设定的 参数 ■电 源 采用专用工频变压器，更稳定、
长按 进入恢复页面 再按 键数据恢复 数据恢复出厂设置
睡眠设置 在电源开启的情况下，同时长按 键和 键， 将进入另一种睡眠模式。此睡眠模式区别于 内部 参数设置 中F7项 的睡眠模 式是：此 次的 睡眠模式是设置后单次有效。 在睡 眠设置页 面下,按 键移位设 置项，按 ▲ 或▼进行数值调整。
进入睡眠设置页面
检查:温 度传感器 是否开路 ； 6现象:室内温度 区显示E2
检查:温 度传感器 是否短路 ；温度传 感器是 否积尘太多；环境湿度大；
! 附：产品装箱清单
■液晶温控面板 1只（已连接好）
■电源驱动模块 1只（已连接好）
■连接线
1条 （ 已 连 接 好 ）
■M4*40固定螺 丝 2只
■产品说明书
1份
■产品检验合格证 1份
移位设置项
!6 安装
■安装位置 可以 安装在标 准86*86mm的底盒上 ，并用 该产 品标配的M4* 40mm的螺 丝固定。 ■安装要求 1,由于 本产品属 于电子控 制产品， 且有高 压，故必须安装于干燥通风的环境中，并易 于检测到环境温度、方便操作的适当位置。 2,安装 必须稳固 可靠。
中央空调温度控制器
中央空调温度控制器中央空调温度控制器即中央空调温控器。
是用在中央空调末端风机盘管上的温度控制器。
通过程序编辑，用程序来控制并向执行器发出各种信号，从而达到控制空调风机旁管以及电动二通阀的目的。
ST-T3700系列中央空调温控器ST-T3700系列风机盘管控制器原理(采用国际最先进的微电脑控制芯片)，通过控器内部NTC 高精度传感器，检测出室内的温度。
并实时与用户所设定的温度进行比较，自动调节冷暖气量或开关电动阀达到保持室内恒温的目的特点：主要功能及特点·开/关控制·室内温度设定·睡眠功能（可选）·定时开关机设定·室内温度测量并显示·可接二线或三线电动阀·手动或自动转换风机三速·时钟功能、遥控功能（可选）·外观豪华大方，大屏幕液晶显示·记忆功能、断电设定数据不定时丢失·显示室温、设定温度、制热制冷、风速、及时钟技术参数·电流负载：1A·控温精度：±1℃·自身功耗：<1.5W·控温范围：10.0℃-30.0℃·外型尺寸：86mmX86mmX13mm(长X宽X高) ·工作电压：220VAC±10% 50/60HZ选型列表ST-T3700系列风机盘管控制器接线图安装方法及注意事项1．先用一字螺丝刀伸进温控器侧面的小卡坐口里，轻轻的撬开底板（不可过度用力不然或把外壳卡座弄断），使温控器面板和底板分离开，再把底板用配备的螺丝钉固定想要固定的地方再把温控器面板扣到底板上即可。
接线一定按照电气接线图正确接线，切勿使水，泥浆等杂质进入温控器内，否则将会造成器件损坏。
温控器应安装在周围空气自由流动的墙面上，距离地面高为1.2米处，且是一个温度稳定而且没有靠近进门处或空调装置的地方,安装位置应保证其不受其他热源及避免阳光、门窗气流或外墙温度等影响。
温控器设置方法
温控器设置方法温控器是一种用于控制温度的设备，广泛应用于家用空调、冰箱、暖气等家电产品中。
正确的设置温控器不仅可以提高设备的使用效率，还可以节约能源，延长设备的使用寿命。
下面将介绍温控器的设置方法，帮助大家更好地使用家电产品。
首先，要正确理解温控器的功能和工作原理。
温控器通过感应环境温度，控制设备的开关，以达到设定的目标温度。
因此，在设置温控器时，需要根据实际需求和环境温度来进行合理的调整。
其次，根据不同的家电产品，设置温控器的方法也会有所不同。
以空调为例，一般来说，空调的温控器设置包括温度设定、风速选择、模式选择等。
在夏季使用空调时，可以将温度设定在26-28摄氏度，选择舒适的风速和制冷模式；而在冬季使用空调时，可以将温度设定在18-20摄氏度，选择制热模式。
对于冰箱和暖气等家电产品，也需要根据实际情况来进行相应的设置。
另外，温控器的位置也会影响其工作效果。
一般来说，温控器应该安装在离设备使用区域较远的位置，避免受到外部温度影响而误操作。
同时，要确保温控器的感应器部分不被遮挡，以保证其正常工作。
除了以上的基本设置方法外，还需要定期检查和维护温控器的工作状态。
特别是在季节交替时，需要适时调整温控器的设定值，以适应不同的环境温度。
同时，还要注意清洁温控器的感应器部分，避免灰尘和杂物影响其感应效果。
总的来说，正确设置温控器是保证家电产品正常运行和节约能源的关键。
通过合理的温控器设置和定期的维护，可以更好地享受家电产品带来的舒适和便利。
希望以上介绍的温控器设置方法能够帮助大家更好地使用家电产品，提高生活质量。
中央空调控制面板使用技巧
中央空调的普及，无形间宣告着人们生活水平的提高。
很多人钟爱中央空调的原因是因为中央空调能全屋送风，并可以分户控制。
中央空调分户控制的关键在于其控制面板(即温控器)，那对于“中央空调控制面板”你知道多少呢?1、开关：顾名思义，开机和关机;2、模式：模式选择中，点击可切换暖风和冷风;3、风速：中央空调风速一般分为高速、中速、低速、自动四个档位，制冷制热可根据个人需求进行调节，点击切换各档位;4、温度调节：温度调节为两个按钮，一个是加温，另一个是降温，中央空调的设置为最高30℃，最低16℃。
5、如何控制中央空调主机的开关和温度?采用有线温控器和无线遥控器对中央空调进行控制。
主机温控器安装在室内主机下方的墙壁上，直接控制主机的开关。
温控器可以设定温度、定时，并选择运行模式(制冷、制热、除湿、送风、睡眠等);无线遥控器用来在5米左右的距离内遥控主机温控器，同样能达到控制主机的目的。
聚沙机电中央空调面板原理：目前中央空调控制面板都是触摸屏，它是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，让各部件运行或停止工作。
中央空调控制面板是一种的中央空调输入设备，也是最简单、方便、自然的一种人机交互方式。
中央空调控制面板使用技巧：1、当使用中央空调供暖时，使用中央空调控制面板在切换模式为暖风，风速上选择高速档位，并在温度调节中选择升温，调至最极端的30℃，这样室内的温度基本可达到舒适程度。
当运转一段时间后，室温稳定，温度在18-22℃左右的时候，就可以将风速设置为低速，减少能耗同时也可降低噪音。
2、白天家中无人的时候将室内各房间门打开，利用控制面板只打开客厅的空调，并将温度调至30℃且低速运行保持整个房间室温，避免了晚上因室温过低，需用高速风来加热房间而增加能耗的情况。
3、中央空调处于制冷工作状态时，可利用控制面板将出风口向上调节，而处于制热工作状态时，将出风口风叶向下调节，得到最合理舒适的体感效果。
