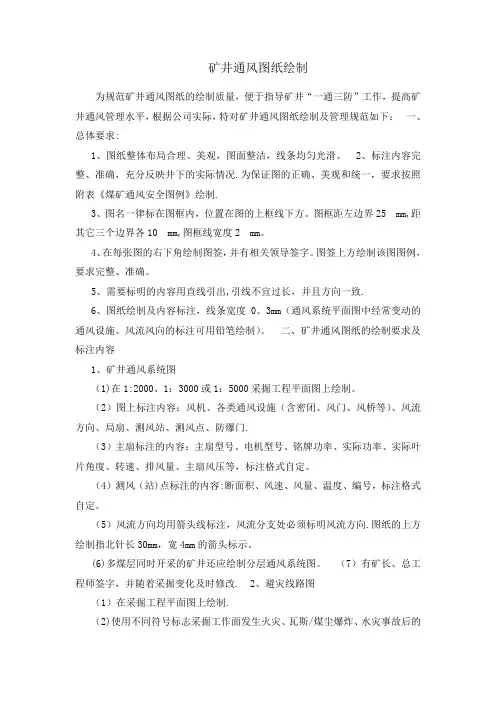

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求:1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况.为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制.3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出,引线不宜过长，并且方向一致.6、图纸绘制及内容标注，线条宽度0。

3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1)在1:2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门.（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站)点标注的内容:断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向.图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

(6)多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改. 2、避灾线路图（1）在采掘工程平面图上绘制.（2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线.（3）有总工程师签字，图纸随着采掘变化进行修改. 3、防灭火系统图（1）在采掘工程平面图上绘制。

(2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。

一通三防系统图绘制规范方案与图例

一通三防系统图绘制规范方案与图例一通三防系统图绘制规范及图例（试行）第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统二种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风网络图（××煤矿通风网络图）1.采用单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

煤矿防灭火系统设计(PPT38页)

储土厂设计设计储土场的储量，确定储土场的位置等。
+
树立质量法制观念、提高全员质量意识。20. 10.1820 .10.18S unday, October 18, 2020
+
人生得意须尽欢，莫使金樽空对月。1 7:01:32 17:01:3 217:01 10/18/2 020 5:01:32 PM
+
h0′——泥浆提升几和高度m；
+
hj——局部阻力损失，一般为沿程阻力损失的10%；
+
hs——泥浆泵吸水高度，一般取4-5m；实取4m.
+
hb——泥浆泵站内管路及零件阻力损失，一般取2-
3m；实取2m
+
hc——剩余水头，取2-5m；实取4m
+
hf——泥浆管道沿程阻力损失，
+ hf = L×ij
+ L——泥浆管道长度m；
式中：
Pd a
140nRZ
n——管道质量与壁厚不均匀的变动系数，取0.9；
其他符号的意义同上。
4 管材的确定
根选择管材的主要依据是管道所需承受的压力，而压力与井深成正比。通常情况下，井深不超过 200m，多采用焊接钢管，井深超过200m，多采用无缝钢管。
一般采用低层建筑、建筑高度在24m以下的民用水枪。水枪喷嘴直径有：13、16、19、22、32、44mm。实际工作需要，设计水枪采用32mm。
Kw——冲洗管路用水量的备用系数，一般取1.1-1.25，取1.25；
δ——水土比，一般取2-5，取2。
3 灌浆量计算
日灌浆量Qj可按下式计算： Qj=（Qt2+Qw）×u
式中：Qj——日灌浆量，m3；

灭火系统动画演示(共7张PPT)

感
感
温
烟
二氧化碳喷头
楼层显示器
火灾警铃
紧急启停按钮
选择阀
压力开关
瓶头阀
电磁阀
声光报警器
喷洒指示灯正在灭火中
二氧化碳瓶组
氮气瓶
火灾报警控制器
七氟丙烷灭火系统工作原理图
现场工作人员目测
火警
手动控制盒
紧急停止/电气手动
火灾探测器
机械应急手动
报警灭火控制器 “自动”/电气“手动”
火灾警报（声/光报警）
灭火系统动画演示
室内消火栓系统控制原理图
DC24V
火警及启泵信号
手
动
控
制状
消防
态控制室
演
示
水泵启动信号电电控控柜柜
稳压
补压
室
水泵状态信号
装置
内管
网
市政给水
主泵
消防水池
备用泵
增加
按钮
指示灯n层
3层
2层
按钮
指示灯1层
水泵结合器
湿式自动喷水灭火系统演示示意图
水箱
末端试水装置
水流指示器
当顶层温度达到玻璃泡的动作温度时，喷头玻璃泡就会破裂。
信号闸阀
干式自动喷水灭火系统演示示意图水箱自动排气阀七氟丙烷灭火系统工作原理图
末端试水装置
七氟丙烷灭火系统工作原理图
当顶层温度达到玻璃泡的动作温度时，喷头玻璃泡就会破裂。
当顶层温度达到玻璃泡的动作温度时，喷头玻璃泡就会破裂。
“自动”/电气“手动”
七氟丙烷灭火系统工作原理图
干式自动喷水灭火系统演示示意图
延时30秒自动灭火装置
设备联动（关闭风机、防火阀、电源等）

矿井通防图例

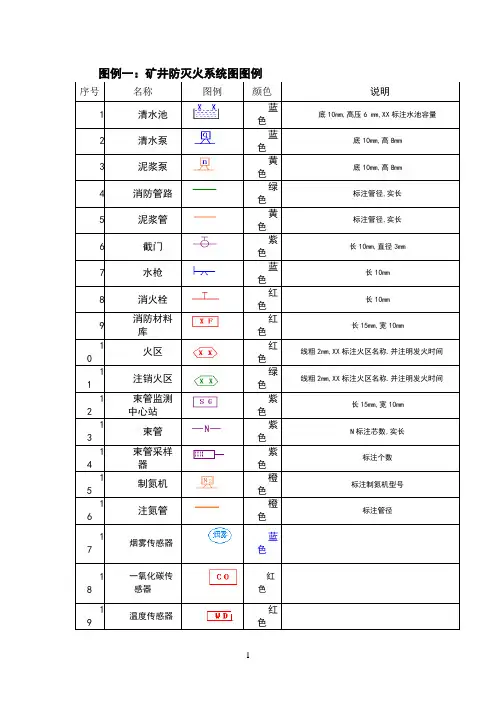

图例一：矿井防灭火系统图图例序号名称图例颜色说明1清水池蓝色底10mm,高压6 mm,XX标注水池容量2清水泵蓝色底10mm,高8mm3泥浆泵黄色底10mm,高8mm4消防管路绿色标注管径,实长5泥浆管黄色标注管径,实长6截门紫色长10mm,直径3mm7水枪蓝色长10mm8消火栓红色长10mm9消防材料库红色长15mm,宽10mm1 0火区红色线粗2mm,XX标注火区名称.并注明发火时间1 1注销火区绿色线粗2mm,XX标注火区名称.并注明发火时间1 2束管监测中心站紫色长15mm,宽10mm1 3束管紫色N标注芯数,实长1 4束管采样器紫色标注个数1 5制氮机橙色标注制氮机型号1 6注氮管橙色标注管径1 7烟雾传感器蓝色1 8一氧化碳传感器红色1 9温度传感器红色2 0防火门套红色2 1阻化剂泵蓝色2 2未做防火处理巷道黑色标注多少米2 3灭火器M红色标注个数2 4沙箱浅蓝色标注个数图例二：矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸（毫米）1静压水池蓝色底15mm 高8mm ××标注水池容量2干管＿绿色标注实长管径100mm以上（包括100mm）3支管＿浅绿色标注实长管径100mm以下4三通阀门红色3mm 可简化标注××标注实际个数5截门蓝色6净化水幕黑色7转载点喷雾黑色8水质过虑器蓝色9辅助隔爆黄色1 0除尘风机篮色1 1捕尘网蓝色1 2主隔爆深黄色1 3管路水压表在管路多少米处放置1 4洒水软管黑色1 5动压注水红色1 6静压注水粉红色图例三：防尘防火系统图辅助配套图例序号名称图例颜色说明1:50001:2001进风风流→→绿色1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。
