使用UML进行面向对象分析与设计设计题目学生成绩管理系统学生姓名匡武学号410920010155专业班级计算机应用技术一班需求分析学生成绩管理系统的功能性需求包括：●学生成绩管理系统能够进行学生成绩的日常管理功能。
教师通过自己的用户名和密码登录成绩管理系统中，上传、查询、修改、删除学生成绩。
学生能登录系统查询自己的成绩。
●学生成绩管理系统能够为管理者提供管理功能。
教师负责成绩的管理；系统管理员负责教师和学生信息管理，系统的维护。
每种管理者都通过自己的用户名和密码登录到各自的管理系统中。
●系统管理包括维护教师、学生信息和系统维护。
学生成绩管理系统•学生管理系统包括的功能有：•就教师来说：教师上传成绩、教师查询成绩、教师修改成绩、教师删除成绩。
•就学生来说：学生查询成绩。
•就系统管理员来说：管理员查询用户信息、管理员修改用户信息、管理员维护系统。
学生管理系统包含的图•用例图•类图•序列图•状态图•活动图•构件图•部署图教师用例图教师参与的用例为“录入成绩”、“修改成绩”、“保存成绩”、“查询成绩”、“删除成绩”和“登录”。
因为修改和录入成绩时要保存成绩，所以将保存成绩抽象出来作为单独的一个用例。
用例“录入成绩”、“修改成绩”和“保存成绩”之间是包含关系，用例“找回密码”和用例“登录”之间是扩展关系。
学生用例图学生参与的用例为“登录”和“查询成绩”。
系统管理员用例系统管理员参与的用例为“增加学生”、“删除学生”、“查阅学生信息”、“修改学生信息”和“登录”。
用例“找回密码”和用例“登录”之间是扩展关系。
类图教师管理成绩工作流程如下：1 教师先通过用户名和密码登录成绩管理系统，然后录入学生成绩。
2 教师查看学生成绩，若发现错误就修改学生成绩，若输入错误还可删除学生成绩。
根据工作流程创建教师查看录入成绩序列图、教师修改成绩序列图、教师删除成绩序列图。
教师查看录入成绩序列图教师修改成绩序列图教师删除成绩序列图学生查看自己成绩流程如下：1 学生先通过登录界面用自己的用户名和密码登录系统。
基于uml学生成绩管理系统建模实例
基于uml学生成绩管理系统建模一：问题概述成绩管理是大学的主要日常管理工作之一，涉及到院、系、教师、学生等诸多方面，随着教学体制的不断改革，成绩管理工作日趋繁重复杂。
迫切需要研究开发一套基于成绩管理的软件。
传统的手工操作方式易发生数据丢失，统计错误，劳动力大，且速度慢。
使用计算机可以快速有效地完成工作，在计算机联网后，数据在网上传递可以实现数据共享，避免重复劳动，规范教学管理行为，从而提高管理效率和水平。
成绩管理系统以计算机为工具，通过成绩管理所需的信息管理，把管理人员从繁琐的数据计算处理中解脱出来，使其有有更多的精力来从事成绩管理的研究工作，从而全面提高教学质量。
二：需求分析（1）用户登录将登录分为学生登录、教师登录、教务员登录，不同的用户有着不同的权限。
（2）成绩管理在学期结束时，教师通过批改试卷得到的成绩单将学生成绩依次加入学生成绩数据库中。
三：建模过程1.参与者的确定经过对该系统的分析，参与者可确定为：学生、教师和教务员2.用例的确定不同的参与者有着不同的用例该系统涉及到的用例图主要有：系统用例图、学生用例图、教师用例图、教务员用例图(1)系统用例图：学生有用户管理、选课管理、成绩管理、信息管理的权限；教师有用户管理和成绩管理的权限；教务员则具备所有管理的权限。
具体用例图如下所示：信息管理(2)学生用例图：学生通过用户管理和成绩管理可进行密码修改和成绩查询如下图所示：(3)教师用例图：教师通过成绩管理可进行成绩的录入，通过教学管理可进行教学和课程的安排等，通过用户管理可以查看用户信息和注销登录。
见下图：(4)教务员用例图：可进行选课、成绩、教学、课程管理和系统设置具体如下图所示3.建立系统动态模型(1)交互图的确定：学生注册交互图、学生成绩查询交互图、教师成绩录入交互图分别如下图所示：(2)活动图的确定：学生成绩查询活动图、教师成绩录入活动图、教务员修改学生成绩活动图分别如下所示学生成绩查询活动图教师成绩录入活动图教务员修改学生成绩活动图（3）状态图4.建立系统类模型（人员信息类、接口类）姓名：char 学号：long 班级：char 密码：char 姓名：char教务员号：long 密码：char 姓名：char 教师号：long密码：char用户管理（）选课管理（）成绩管理（）信息管理（）用户管理（）成绩管理（）用户管理（）选课管理（）成绩管理（）信息管理（）系统管理（）教师人员信息包内的类图接口类图5.组件图6.部署图7.包图（系统逻辑体系结构建模、成绩管理系统包图） 系统逻辑体系结构建模成绩管理系统包图四：总结这门课程本身对我们来说是陌生的东西，但通过对它的学习，逐渐对它有了一定的了解。
uml成绩管理系统 ME完
第1章用例图首先找出系统需求,再识别出系统中的参与者和用例，并建立用例模型。
1.1 描述系统需求对学生成绩管理系统进行分析，获得如下功能需求：1)学生持有帐户 (帐户号和密码)。
2)学生可以登陆系统。
3)学生可以查看系统消息内的信息。
4)学生可以查看个人信息，个人成绩信息和选课情况。
5)在学期结束时，学生可以选课。
6)学生可以给管理员发消息。
7)老师可以修改选修自己课程的学生的成绩信息。
8)老师可以浏览选修自己课程的学生的信息。
9)学生成绩管理员可以创建新的学生帐户。
10)学生成绩管理员可以修改学生的帐户信息。
11)学生成绩管理员可以删除已存在的学生帐户。
12)学生成绩管理员可以在系统中添加学生信息。
13)学生成绩管理员可以编辑学生信息。
14)学生成绩管理员可以删除学生信息。
1.2 识别参与者通过对系统需求的分析，可以确定系统中有如下参与者：(1)Student(学生)描述：可以登陆、选课、查看系统信息、个人信息、提出意见，还可以取消选课。
(2)Teacher(教师)描述：可以修改学生部分信息，查看学生信息。
(3)Adminer（管理员）描述：学生成绩管理员维护系统，可以创建、修改、删除学生的信息，可以添加、编辑、删除学生信息，即维护目录。
1.3 识别用例前面已经识别出了参与者，通过对需求的进一步分析，可以确定系统中有如下用例：(1)选课:实现选课的功能。
(2)取消选课:实现取消选课的功能。
（3）输入成绩:实现教师上传学生成绩功能。
（4）更改成绩:实现修改成绩的功能。
（5）维护学生信息:实现创建、修改以及取消学生帐户的功能。
（6）维护教师信息:实现添加、修改、以及删除教师帐户的功能。
（7）维护系统信息:实现添加、修改以及删除系统信息的功能。
（8）登陆:实现用户如何登陆进入软件系统。
系统的用例图如下图所示：1.4用例的事件流描述学生成绩管理系统的用例事件流描述如下：登录用户进入登录系统界面，用例启动。
学生成绩管理系统UML课程设计
ＵML课程设计学生成绩管理系统学院：计算机专业：软件工程学号：姓名：兰青海１、可行性研究报告ﻩ错误!未定义书签。
2需求规格说明ﻩ错误!未定义书签。
3、设计说明3、1功能设置 ........................................................... 错误!未定义书签。
３、2模块划分ﻩ错误!未定义书签。
3、3识别参与者与用例ﻩ错误!未定义书签。
4、其她得uml图10ﻩ5、系统数据库设计 ...................................................................... 1２5、1数据库得需求分析13ﻩ5、2数据库得逻辑设计 (14)6.参考文献: ................................................................ 错误!未定义书签。
１、可行性研究报告随着网络通信技术得迅速发展与信息技术得广泛应用，计算机得应用已普及到经济与社会生活得各个领域.教育领域也不例外,现今已经出现了各种远程网络在线教育系统、图书馆管理系统、学籍管理系统……其中学生成绩管理就是任一院校都不可缺少得部分,它得内容对于学校得决策者与教学管理者来说都至关重要，而传统得人工管理方式效率较低,为数据得查询、更新与维护代来了极大得不便。
所以学生学籍管理信息系统得开发与应用就是必要得，它能够为管理人员提供充足得信息与快捷得查询手段,提高学校学籍管理得效率系统得可行性分析(1)系统实施运行得可行性:各教师,学生都已熟练掌握计算机得基本实用方法与操作技能，对新系统得开发,表现出极大得热情。
提出了很多好得建议与要求。
(2）技术可行性:校园网已正常运行；开发人员已熟练掌握开发工具。
技术上实现系统就是可行得。
（3)经济可行性:校园内部局域网络已经建成;硬件投入不需要很大.2、需求规格说明2、1对功能得规定ﻫ2。
uml学生成绩管理系统
UML学生成绩管理系统简介UML学生成绩管理系统是一个用于管理学生的学业成绩的系统。
该系统可以帮助学校或教育机构轻松管理学生的课程成绩和学术表现。
功能特点1.学生管理：系统可以存储学生的个人信息，包括姓名、年龄、性别和联系方式。
2.课程管理：系统可以管理学生的课程信息，包括课程名称、授课教师、学分和上课时间。
3.成绩管理：系统可以记录学生的考试成绩和平时表现，并生成成绩报告。
4.统计分析：系统可以根据学生的成绩数据进行统计分析，包括平均成绩、最高成绩和最低成绩等。
5.导出报告：系统可以将学生的成绩报告导出为Excel或PDF格式，方便学校和教师查看和分析学生成绩。
UML类图下面是UML类图表示了学生成绩管理系统的设计和关系。
```plantuml @startumlclass Student { - id: int - name: string - age: int - gender: string - contact: string + getID(): int + getName(): string + getAge(): int + getGender(): string + getContact(): string + setID(id: int): void + setName(name: string): void + setAge(age: int): void + setGender(gender: string): void +setContact(contact: string): void }class Course { - id: int - name: string - teacher: string - credit: int - schedule: string + getID(): int + getName(): string + getTeacher(): string + getCredit(): int + getSchedule(): string + setID(id: int): void + setName(name: string): void + setTeacher(teacher: string): void + setCredit(credit: int): void + setSchedule(schedule: string): void }class Grade { - student: Student - course: Course - score: int + getStudent(): Student + getCourse(): Course + getScore(): int + setStudent(student: Student): void + setCourse(course: Course): void + setScore(score: int): void }class GradeReport { - grades: List + addGrade(grade: Grade): void + removeGrade(grade: Grade): void + getAverageScore(): double + getMaxScore(): int + getMinScore(): int + generateReport(): void }Student。
uml学生成绩管理系统

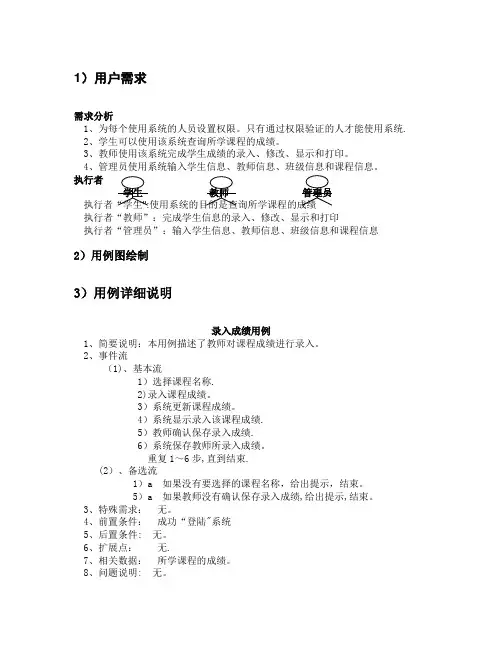

1）用户需求
