热水供应系统的管材和管件
给排水管材介绍
给排水管材介绍在建筑工程和市政工程中，给排水系统是至关重要的基础设施，而给排水管材则是这个系统的核心组成部分。
合适的管材选择不仅关系到给排水系统的正常运行，还对工程的质量、成本和使用寿命产生深远影响。
接下来，让我们详细了解一下常见的给排水管材。
一、金属管材1、镀锌钢管镀锌钢管是在钢管表面镀上一层锌，以增强其耐腐蚀性能。
在过去，它曾是给排水系统中常用的管材，但由于其容易生锈、影响水质，且连接方式较为复杂，目前已逐渐被其他管材替代，不过在一些对压力要求较高的场合仍有一定应用。
2、不锈钢管不锈钢管具有优异的耐腐蚀性能、强度高、卫生性能好等优点。
常用于对水质要求较高的场所，如医院、食品工厂等。
但其价格相对较高，限制了其大规模的应用。
3、铜管铜管具有良好的导热性、耐腐蚀性和延展性。
常用于高档住宅、酒店等场所的给排水系统。
不过，铜管价格昂贵，且安装难度较大。
二、塑料管材1、 PVC 管PVC 管（聚氯乙烯管）是目前应用较为广泛的塑料管材之一。
它具有价格低廉、耐腐蚀、安装方便等优点。
常用于建筑排水、市政排水等领域。
但 PVC 管的强度相对较低，不耐高温，不适用于热水管道。
2、 PE 管PE 管（聚乙烯管）分为高密度聚乙烯管（HDPE）和低密度聚乙烯管（LDPE）。
PE 管具有良好的柔韧性、耐腐蚀性和抗冲击性能，可用于市政给水管网、燃气管道等。
3、 PPR 管PPR 管（无规共聚聚丙烯管）是一种新型的塑料管材，具有耐高温、耐腐蚀、卫生性能好等优点，适用于建筑给水管。
三、复合管材1、铝塑复合管铝塑复合管是一种由中间层铝管、内外层聚乙烯塑料以及层与层之间热熔胶共挤复合而成的新型管材。
它结合了金属管和塑料管的优点，具有耐高压、耐腐蚀、不易结垢等特点，适用于建筑给水管。
2、钢塑复合管钢塑复合管是在钢管内壁衬塑或涂塑的一种复合管材。
它既保持了钢管的强度，又具有塑料管的耐腐蚀性能，常用于建筑给水管和消防管道。
四、选择给排水管材的考虑因素1、工作压力不同管材所能承受的工作压力不同。

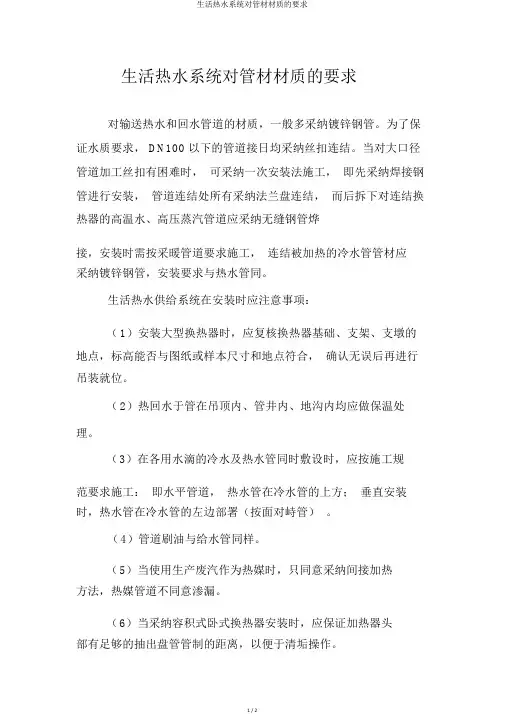

生活热水系统对管材材质的要求
生活热水系统对管材材质的要求对输送热水和回水管道的材质，一般多采纳镀锌钢管。
为了保证水质要求， DN100 以下的管道接日均采纳丝扣连结。
当对大口径管道加工丝扣有困难时，可采纳一次安装法施工，即先采纳焊接钢管进行安装，管道连结处所有采纳法兰盘连结，而后拆下对连结换热器的高温水、高压蒸汽管道应采纳无缝钢管烨接，安装时需按采暖管道要求施工，连结被加热的冷水管管材应采纳镀锌钢管，安装要求与热水管同。
生活热水供给系统在安装时应注意事项：（1）安装大型换热器时，应复核换热器基础、支架、支墩的地点，标高能否与图纸或样本尺寸和地点符合，确认无误后再进行吊装就位。
（2）热回水于管在吊顶内、管井内、地沟内均应做保温处理。
（3）在各用水滴的冷水及热水管同时敷设时，应按施工规范要求施工：即水平管道，热水管在冷水管的上方；垂直安装时，热水管在冷水管的左边部署（按面对峙管）。
（4）管道刷油与给水管同样。
（5）当使用生产废汽作为热媒时，只同意采纳间接加热方法，热媒管道不同意渗漏。
（6）当采纳容积式卧式换热器安装时，应保证加热器头部有足够的抽出盘管管制的距离，以便于清垢操作。
（7）容积式、半容积式换热器顶部安装的安全阀泄压管应引出室外安全处。
（8）调试温度、压力、电动控制阀时。
宜配合生产厂家和设计部门供给调试参数进行。
（9）安装卧式容积式换热器，宜沿罐体纵向设有坡度并坡向排污口，以便于壳体内污物的排出及冲洗排水。
立式换热器应保证罐底与地面的距离，以便于罐体排污管道的施工。
（10）除板式换热器外，其余种类的换热器、热水贮水箱，热媒管道等均需做保温办理。
给排水工程常用材料及配件
给排水工程常用材料及配件摘要：在给排水工程中，选择合适的材料和配件是至关重要的。
本文将介绍给排水工程中常见的材料及配件，并针对其特点和应用范围进行介绍。
一、PVC管材及配件PVC管材是给排水工程中常用的材料之一，其主要特点包括耐腐蚀、轻质、易安装等。
常见的PVC管材规格有20mm、25mm、32mm等，可以根据具体需求选择。
在配件方面，PVC管材常用的配件有弯头、三通、四通、法兰等，这些配件可以方便地连接和固定PVC管材，确保给排水系统的正常运行。
二、塑料排水板塑料排水板是排水工程中常用的一种材料，其主要用途是在屋顶、地下室、阳台等场所进行排水。
塑料排水板具备防水、耐腐蚀、耐磨损等特点，可以有效地防止水分渗透，并具有较强的承载能力。
塑料排水板的安装简单方便，可以根据需要进行剪切和拼接，适用于各种大小的场所。
三、不锈钢管材及配件不锈钢管材在给排水工程中也有广泛的应用。
不锈钢管材具有耐腐蚀、耐高温、耐压等特点，适用于各种水质和环境条件下的使用。
常见的不锈钢管材规格有DN15、DN20、DN25等，可以根据实际需要选择。
不锈钢管材常用的配件有弯头、三通、法兰等，这些配件可以方便地连接和固定不锈钢管材，确保系统的稳定和安全运行。
四、铸铁管材及配件铸铁管材是给排水工程中使用较早的一种材料，其主要特点是强度高、耐腐蚀、抗压能力强。
铸铁管材的规格较多，常见的有DN50、DN80、DN100等，可以根据具体需求进行选择。
铸铁管材常用的配件有弯头、三通、法兰等，这些配件可以方便地连接和固定铸铁管材，确保系统的稳定和安全运行。
五、橡胶密封圈橡胶密封圈是给排水工程中常见的配件之一，其主要作用是在管道连接处起到密封作用。
橡胶密封圈具有一定的弹性和耐久性，能够适应管道的伸缩和变形。
在选择橡胶密封圈时，需要考虑其材质、硬度和尺寸等因素，并根据具体情况进行选择，以确保密封效果。
六、管道支架管道支架是给排水工程中常用的一种配件，其主要作用是支撑和固定管道。
热水供应系统
热水供应系统1．热水供应系统的组成热水供应系统的主要组成有：（1）热源供应设备热源供应设备主要是锅炉。
当有条件时也可以利用工业余热、废热、地热和太阳能为热源。
（2）换热设备和热水贮存设备换热设备常指加热水箱和换热器，它们用蒸汽或高温水把冷水加热成热水。
热水贮存设备用于贮存热水，有热水箱和热水罐。
（3）管道系统管道系统有冷水供应管道系统和热水供应管道系统。
冷水供应管道系统主要任务是向锅炉、换热设备和用热水设备供应冷水；热水供应管道系统主要任务是向用热水设备（如洗脸盆、洗涤池、浴盆、淋浴器等）供应热水。
管道系统除管道外，还在管道上安装有阀门、补偿器、排气阀、泄水装置等附件。
（4）其他设备在全循环、半循环热水供应系统中，其循环管道上安装有循环水泵。
为了控制加热水温，在换热设备的进热媒管道上安装有温度自控装置，在蒸汽管道末端安装疏水阀。
2．热水供应系统分类（1）按供水范围分类1）局部热水供应系统采用各种小型加热器在用水场所或附近就近加热，供局部范围内的用水点使用的系统。
2）集中热水供应系统在锅炉房、热交换站等处将水集中加热，通过热水供应管网输送至整幢或更多建筑的热水供应系统。
适用于热水用量较大、用水点比较集中的建筑，如旅馆、公共浴室、医院、体育馆、游泳池及部分居住建筑。
3）区域热水供应系统水在热电厂或区域性锅炉房或区域热交换站加热，通过室外热水管网将热水输送至城市街坊、住宅小区各建筑中。
适用于热水供应的建筑多且较集中的城镇住宅区和大型工业企业。
（2）按热水管网循环方式分类1）无循环热水供应系统。
指热水供应系统中只有从加热器流出的热水流经热水管道至用水器具，热水管道内水不能返回加热器内。
2）全循环热水供应系统。
热水供应系统中干管、立管和分支管均设有相应的热水回水管，管网内任意一点的水温保持在设计温度内。
适用于旅馆、医院、饭店等建筑。
3）半循环式热水供应系统。
在热水干管设有相应的热水回水管，保证干管的设计水温。
建筑热水供应系统
建筑热水供应系统第一节热水供应系统的分类、组成和热水加热方式一、热水供应系统的分类及其特点1.按热水系统供应范围分类建筑内部的热水供应是满足建筑内人们在生产或生活中对热水的需要。
热水供应系统按热水供应范围的大小，可分为局部热水供应系统、集中热水供应系统和区域热水供应系统三类。
（1）局部热水供应系统。
局部热水供应系统一般是利用在靠近用水点处设置小型加热设备（如小型煤气加热器、蒸汽加热器、电加热器、太阳能加热器等）生产热水，供一个或几个配水点使用。
这种热水供应系统热水管路短，热损失小，使用灵活、维护管理容易，但热水成本较高，使用不够方便舒适。
由于该系统供水范围小，热水分散制备，因此适用于热水用水量较小且较分散的建筑，如单元式住宅、诊所、理发馆等公共建筑和布置较分散的车间、卫生间等工业建筑。
（2）集中热水供应系统。
集中热水供应系统中的热水在锅炉房或热交换站集中制备后，通过管网输送至一幢或几幢建筑中使用。
该系统供水范围大，热水管网较复杂，设备较多，一次性投资大，适用于使用要求高、耗热量大、用水点多且比较集中的建筑，如高级居住建筑、旅馆、医院、疗养院、体育馆、游泳池等公共建筑和布置较集中的工业企业建筑等。
（3）区域性热水供应系统。
区域性热水供应系统的热水在热电厂、区域性锅炉房或热交换站集中制备，通过市政热水管网送至整个建筑群、居民区或整个工业企业使用。
在城市或工业企业热力网的热水水质符合用水要求且在热力网工况容许时，也可直接从热网取水。
该系统供水范围大，自动化控制技术先进，便于集中统一维护管理和热能的综合利用，但热水管网复杂，热损失大，设备、附件多，管理水平要求高，一次性投资大。
因此，适用于建筑布置较集中、热水用量较大的城市和工业企业。
2.按热水管网的循环方式分类为保证热水管网中的水随时保持一定的温度，热水管网除配水管道外，还应根据具体情况和使用要求设置不同形式的回水管道，以便当配水管道停止配水时，使管网中仍维持一定的循环流量，以补偿管网热损失，防止温度降低过多。
给水系统常用的设备
给水系统中的常用设备一般包括管材、给水管道附件、水表、水泵、水箱和气压给水设备等。
一、给水常用管材、管件及其连接1．给水常用管材建筑给水和热水供应常用管材有塑料管、复合管、钢管、铜管、铸铁管和不锈钢管等。
但必须注意：生活用水的给水管必须是无毒的。
①给水塑料管管材有硬聚氯乙烯塑料（UPVC）管材、聚乙烯（PE）管材、三型聚丙烯（PP-R）管材和ABS管等。
塑料管有良好的化学稳定性，耐腐蚀，不受酸、碱、盐、油类等物质的侵蚀；物理机械性能也很好，不燃烧、无不良气味、重量轻（比重仅为钢的1/5），运输、加工、安装方便；管内壁光滑，水流阻力小；容易切割，可制成各种颜色。
②复合管材主要有钢塑复合（SP）管材和铝塑复合（PAP）管材。
除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。
③钢管分焊接钢管、无缝钢管两种。
焊接钢管按表面质量分为镀锌（也叫白铁管）和非镀锌钢管（黑铁管）两种；按管壁厚度分为薄壁、普通和加厚钢管三种。
室内给水管道通常用普通和加厚钢管。
一般钢管的规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值表示。
钢管的公称直径是系列的，无缝钢管则以外径×壁厚来表示规格。
④铜管是一种贵金属材料，其优点在于具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用，能抵受较高的外力负荷，热胀冷缩系数小，同时铜管能抗高温环境，防火性能也较好，而且铜管使用寿命长，可完全被回收利用，不污染环境。
其主要缺点是价格较高。
⑤铸铁管具有耐腐蚀性强、造价低及耐久性好等优点，适合于埋地敷设。
缺点是质脆、重量大、单管长度小等。
2．管材的选择不少发达国家早已规定在建筑中不准使用镀锌钢管。
我国也开始逐渐用塑料或复合管取代钢管。
①新建、改建及扩建城市供水管道（φ400mm以下）和住宅小区室外给水管道应使用硬质聚氯乙烯、聚乙烯塑料管；大口径城市供水管道可选用钢塑复合管。
②新建、改建住宅室内给水管道、热水管道和供暖管道优先选用铝塑复合管、交联聚乙烯管等新型管材，淘汰镀锌钢管。
给水常用管材及配件
给水常用管材及配件1、塑料管：聚氯乙烯管（UPVC）、聚乙烯管（PE）、聚丙烯管（PP-R）、聚丁烯管（PB）和ABS管。
其连接方法：螺纹连接、焊接（热空气焊）、法兰连接和粘接等。
2、复合管：铝塑复合管（以铝合金为骨架，内外层为聚乙烯）和钢塑复合管（衬塑和涂塑），一般用于工作压力不大于1.0Mpa的冷热水管道中。
3、钢管：焊接钢管（水煤气管）和无缝钢管，前者又分镀锌钢管（白铁管）和非镀锌钢管（黑铁管）承受流体压力大、抗辰性能好，但抗腐蚀性差。
冷浸镀锌管因污染水抽而被淘汰，热浸镀锌管也限制场合使用。
连接方法：⑴螺纹连接：圆锥形螺纹和圆柱形螺纹，连接型式分三种。
①管圆柱形接圆柱形螺纹：牢固性差，水暖管道上一般不采用。
②圆锥形接圆柱形螺纹：管端为圆锥形外螺纹和管件为圆柱形内螺纹（根母、通丝管接头）的连接。
③圆锥形接圆锥表螺纹：管端为圆锥形外螺纹和管件为圆锥形内螺纹的连接。
牢固程度好。
⑵法兰连接：分铸铁和钢制两类，以钢制圆形平焊法兰应用最为广泛。
用于与法兰阀门、法兰配件和设备的连接。
法兰连接时，盘间应垫以垫片，以到达密封的目的，一副法兰只能垫一个垫片，常用δ=3~4㎜的橡胶板或石棉橡胶板作为法兰垫片。
⑶焊接：焊接方法一般有电弧焊和气焊两种。
管径大于32㎜的宜用电焊连接，管径小于或等于32㎜时可采用气焊连接，镀锌钢管不得采用焊接。
4、铜管：连接方法有焊接和螺纹连接。
5、给水铸铁管：铸铁管采用铸造生铁以离心法或砂型法铸造而成。
它具有耐腐性强、使用寿命长、价格低等优点。
管径大于75mm给水管适宜作埋地管道。
缺点是性脆、重量大、长度小。
铸铁管采用承插法和法兰两种连接方式。
适用于埋地敷设，一般采用普压给水铸铁管。
采用承插连接，其接口方式有胶圈接口、铅接口、膨胀水泥接口、石棉水泥接口。
给水铸铁管有低压管（≤0.45MPa）、普压管（≤0.75MPa）和高压管（≤1MPa）。
给水铸铁管件：90°双承弯头；90°承插弯头；90°双盘弯头；45°和22.5°承插弯头；承三通；三盘三通；双承三通；双盘三通；四承四通；四盘四通；三承四通；三盘四通；双承异径管；双盘异径管；承插异径管。
给排水材料明细表
给排水材料明细表在建筑工程和各类给排水系统中，选择合适的材料至关重要。
一份详尽准确的给排水材料明细表不仅是工程顺利进行的保障，也是确保系统质量和长期稳定运行的关键。
下面为您详细列出常见的给排水材料及其相关信息。
一、管材1、镀锌钢管特点：具有良好的耐腐蚀性和强度，常用于消防和供水系统。
规格：常见管径有 DN15、DN20、DN25 等。
连接方式：螺纹连接、法兰连接。
2、不锈钢管特点：耐腐蚀性能极佳，卫生性能好，适用于对水质要求高的场合。
规格：管径范围广泛，可根据需求定制。
连接方式：卡压连接、焊接。
3、铜管特点：导热性能好，耐腐蚀，常用于热水系统。
规格：常见有外径 10mm、12mm 等。
连接方式：焊接、卡套连接。
4、 PVC 管特点：价格低廉，安装方便，但强度相对较低。
规格：管径从 20mm 到 200mm 不等。
连接方式：胶水粘接。
5、 PPR 管特点：耐高温、耐高压，无毒卫生。
规格：常见管径为 DN20 至 DN110。
连接方式：热熔连接。
二、管件1、弯头用途：改变管道走向。
类型：90 度弯头、45 度弯头。
材质：与相应管材材质匹配。
2、三通用途：将管道分为三路。
类型：等径三通、异径三通。
材质：根据管道材质选择。
3、四通用途：将管道分为四路。
材质：与管材相同。
4、管箍用途：连接两根同径管道。
材质：与管材一致。
5、变径接头用途：连接不同管径的管道。
类型：同心变径、偏心变径。
三、阀门1、截止阀特点：关闭严密，调节流量性能好。
适用范围：常用于冷水和热水管道。
规格：根据管径选择。
2、闸阀特点：全开时阻力小，流体通过顺畅。
适用范围：适用于大口径管道。
规格：多种规格可供选择。
3、球阀特点：操作方便，快速启闭。
适用范围：常用于燃气和小管径管道。
规格：根据需求确定。
4、蝶阀特点：结构简单，体积小。
适用范围：广泛应用于大口径管道。
规格：有多种尺寸。
四、密封材料1、橡胶密封圈用途：用于管道接口处的密封。
特点：弹性好，密封性能可靠。
建筑给水和热水供应管材常用的有
建筑给水和热水供应管材是建筑物中不可或缺的一部分，它们的质量和性能直接影响到建筑物的使用效果和安全性。
因此，选择合适的管材对于建筑给水和热水供应系统来说非常重要。
常用的建筑给水和热水供应管材主要有以下几种：
1.金属管材：金属管材具有良好的耐压、耐腐蚀、耐高温等特性，因此在建
筑给水和热水供应系统中应用非常广泛。
常见的金属管材有钢管、铜管、不锈钢管等。
2.塑料管材：塑料管材具有轻便、耐腐蚀、价格便宜等优点，因此在一些不
需要承受高压力和高温的场合中经常被使用。
常见的塑料管材有PVC管、
PE管等。
3.复合管材：复合管材是由两种或两种以上的材料组成，因此具有多种材料
的优点。
常见的复合管材有钢骨架塑料复合管、玻璃钢管等。
在选择建筑给水和热水供应管材时，需要考虑以下几个因素：
1.管材的性能：不同的管材具有不同的性能，如耐压、耐腐蚀、耐高温等特
性，需要根据实际需求进行选择。
2.管材的价格：不同种类的管材价格也不同，需要根据工程预算进行选择。
3.管材的安装和维护：不同种类的管材安装和维护方式也不同，需要考虑管
材的安装和维护成本。
4.管材的环境适应性：不同的管材对于环境的要求也不同，需要根据实际环
境进行选择。
总之，选择合适的建筑给水和热水供应管材需要考虑多方面的因素，包括性能、价格、安装和维护成本以及环境适应性等。
只有综合考虑这些因素，才能选择出最适合的管材，保证建筑物的使用效果和安全性。
水暖材料有哪些
水暖材料有哪些
水暖材料是指在建筑物中用于供水和排水系统的管道、阀门、连接件等材料。
在建筑工程中，选择合适的水暖材料对于保障供水质量、节约能源、延长设备使用寿命等方面都具有重要意义。
下面将介绍一些常见的水暖材料。
首先，管道材料是水暖系统中最基本的部分。
常见的管道材料包括铜管、PVC 管、PE管、PPR管等。
铜管具有良好的导热性和抗腐蚀性，适用于冷热水管道系统。
PVC管具有重量轻、安装方便的特点，适用于排水系统。
PE管和PPR管则具
有良好的耐高温性能，适用于热水供应系统。
其次，阀门是控制水流的关键部件。
常见的阀门材料包括铸铁、不锈钢、铜等。
铸铁阀门具有较高的耐压性能，适用于大口径管道系统。
不锈钢阀门具有良好的耐腐蚀性能，适用于特殊介质的管道系统。
铜阀门具有良好的导热性能，适用于冷热水系统。
此外，连接件也是水暖系统中不可或缺的部分。
常见的连接件材料包括铜、不
锈钢、塑料等。
铜连接件具有良好的导热性能和抗腐蚀性能，适用于冷热水系统。
不锈钢连接件具有良好的耐腐蚀性能，适用于特殊介质的管道系统。
塑料连接件具有重量轻、安装方便的特点，适用于排水系统。
总的来说，水暖材料的选择应根据具体的使用要求和环境条件来确定。
在选择
水暖材料时，需要考虑材料的性能、耐久性、安全性以及成本等因素。
只有选择合适的水暖材料，才能保障建筑物的供水和排水系统的正常运行，提高建筑物的使用效率，降低维护成本，延长设备的使用寿命。
热水供应系统
三、热源和热水供应系统热源的选择
目前常采用的热源为燃气、燃油、燃媒、有条件可利用地热、太阳能、工业余热、废热
选择：因地制宜、经济技术、安全可靠
热水用水定额、水温、水质
一、热水用水定额
两种用水单位数水温按60℃L/m.d
2、保温：
目的：是减少介质在输送过程中的热散失，从而降低热水制备、循环流量的热量，经济国、良好的环境。
方法(1)胶泥涂抹:保温材料和水调成胶泥抹在管子上或缠在管子外面的草绳上.
(2)预制块法:将保温瓦块包在管子周围,并用铁丝捆扎.
(3)缠包法:将保温材料制成绳状或带状缠绕在管道上,常用保温材料:矿渣棉毡玻璃棉毡稻草绳石棉绳.
自然伸缩补偿：L型、Z型、方型补偿器L=（t2- t1）L
伸缩器：套管式伸缩吕、波纹管伸缩可曲挠橡胶接头、伸缩器、球形。
3、疏水器：（机械型吊桶式、热动力型圆盘式）
阻汽排水、安装在蒸汽的凝结水管道。
4、排气阀：水在加热工程中会产生原溶解于水中的气体逸出和管网中热水化的气体，这些气体会引起噪声、振动，应及时加以排除。
间接式：温包把探测到的温度变化传导到电触点压力式温度计，电触点压力式温度计装有所需温度控制范围内的两个触点，当指针转到大于水加热器出口所规定温度触点时，即启动电机开大阀门，增加热媒量，升高水加热器出口水温。
2、伸缩器：（避免因受热膨胀伸长而产生内应力，引起管道的弯曲、破裂或接头松动，而采取补偿管道因温度变化造成伸缩的措施。）
热水管网的布置与敷设
一、热水管网的布置
（1）下行上给式，水平干管可布置在地沟内或地下室顶部，决不允许埋地。
4-1建筑内部热水供应系统
d. 加热水箱
加热水箱是一种简单的热交换设备。在水箱中 安装蒸汽多孔管或蒸汽喷射器，可构成直接加 热水箱；在水箱中安装排管或盘管即构成间接 加热水箱。
第7章 建筑内部热水供应系统 7.3 热水供应系统的管材和附件
7.3.1 热水供应系统的管材
总目录
本章总目录
热水系统的管材和管件应注意以下几点：
1. 工作压力和工作温度不得大于产品标准标定的允许 范围；
7.1.3 热水供水方式
二、热水管网压力工况
2. 闭式供水方式
自动排气阀
总目录
本章总目录
i>0.003
压力膨胀罐 热媒管
压力冷水管
水加热器
第7章 建筑内部热水供应系统 7.1 热水供应系统的分类、组成与供水方式
7.1.3 热水供水方式
三、循环完善程度
1. 全循环（支管循环）系统
总目录
本章总目录
热媒管 冷水管
水加热器
第7章 建筑内部热水供应系统 7.1 热水供应系统的分类、组成与供水方式
7.1.3 热水供水方式
总目录
本章总目录
三、循环完善程度
2. 立管循环系统
自动排气阀
热媒管 冷水管
水加热器 热媒管
冷水管
水加热器
第7章 建筑内部热水供应系统 7.1 热水供应系统的分类、组成与供水方式
7.1.3 热水供水方式
统顶部横管中热水汽 化产生的气体，保证 管内热水通畅，应在 管道最高处安装自动 排气阀。
自动排气阀
i>0.003
第7章 建筑内部热水供应系统 7.3 热水供应系统的管材和附件
7.3.2 热水供应系统的附件
5. 膨胀管 开式系统中用膨
给排水常用资料(2024)
引言概述：在建筑和工程领域，给排水系统是一个关键的组成部分。
了解给排水系统的常用资料对于设计、施工和维护工作都非常重要。
本文将介绍一些常用的给排水系统资料，旨在提供给读者必要的知识和信息。
正文内容：一、给排水管材料1.铸铁管：铸铁管是一种常用的给排水系统管道材料。
它具有耐用性、耐腐蚀性和耐高温性等特点，适用于排水和给水管道。
2.塑料管：塑料管材料也是常见的给排水系统材料。
常见的塑料管材料包括PVC管、PE管和PP管等。
它们具有低成本、易安装和耐化学腐蚀等特点。
3.不锈钢管：不锈钢管是一种高强度和耐腐蚀的给排水系统管道材料。
它具有耐高温、耐压和美观等特点，适用于特殊环境下的给排水系统。
二、给排水管件1.弯头和弯管：弯头和弯管是给排水系统中常用的管件。
它们用于改变管道的方向和角度，保证流体顺畅流通。
2.法兰：法兰是连接管道的重要组成部分。
它具有方便拆卸和维修的特点，常用于大口径管道。
3.快速接头：快速接头是一种便捷的连接方式，可以快速安装和更换管道。
4.管卡：管卡通常用于固定管道，确保管道不松动和变形。
5.节流阀：节流阀用于控制给排水系统中的流量。
它可以调节流量大小，提高系统的运行效率。
三、给排水设备1.水泵：水泵是给排水系统中重要的设备之一。
它用于抽水、送水和增压等工作。
根据不同的需求，有离心泵、柱塞泵和自吸泵等多种类型。
2.水箱：水箱用于储存和供应给水系统所需的水量。
它可以平衡供水和用水之间的差异，保证供水的稳定性。
3.污水处理设备：污水处理设备用于处理和净化污水。
常见的污水处理设备包括格栅、沉砂池和曝气池等。
4.排水阀门：排水阀门用于控制和调节排水系统的流量和压力。
常见的排水阀门包括闸阀、截止阀和球阀等。
5.消防设备：消防设备是给排水系统中的重要组成部分。
它包括消防水带、消防栓和消防泵等，用于灭火和紧急救援工作。
四、给排水系统设计规范1.国家标准：在给排水系统的设计过程中，需要遵循相关的国家标准。
园林常用给水管材与管件
园林常用给水管材与管件
1. PVC 管材：PVC（聚氯乙烯）管材是一种广泛使用的给水管材，具有耐腐蚀、耐磨损、价格低廉等优点。
它适用于输送冷水和温度不超过 45℃的热水。
2. PE 管材：PE（聚乙烯）管材具有良好的柔韧性、耐腐蚀性和抗冲击性，适用于园林中的低压给水管网。
3. PPR 管材：PPR（无规共聚聚丙烯）管材是一种新型的给水管材，具有耐高温、耐压、耐腐蚀等优点。
它适用于输送冷热水。
4. 铸铁管件：铸铁管件包括弯头、三通、四通等，用于连接给水管材，改变水流方向或增加分支。
5. 塑料管件：塑料管件包括 PVC、PE、PPR 等材质的管件，与相应的给水管材配套使用，具有耐腐蚀、轻便、易于安装等特点。
6. 阀门：阀门用于控制水流的开关和流量，包括截止阀、球阀、蝶阀等。
在园林中，阀门常用于分区供水和维修时的断水。
7. 水表：水表用于测量用水量，通常安装在给水管网的入口处或用户端，以便计费和管理用水。
选择给水管材和管件时，需要考虑管道的压力等级、使用环境、安装方式等因素。
同时，还应确保所选材料符合相关的国家标准和行业规范，以确保给水管网的安全和可靠性。
水暖工程材料综合信息价格
水暖工程材料综合信息价格水暖工程材料是指用于建造和维修水暖设备的材料，主要包括管道、阀门、水泵、暖气片等。
以下是一些常用水暖工程材料的综合信息和价格。
1. 管道：水暖工程中常用的管道材料有PVC管、PPR管、铜管和不锈钢管等。
PVC管是一种比较常见的材料，价格相对较低，一般在10-30元/米。
PPR管是一种热塑性材料，价格相对较高，一般在20-50元/米。
铜管是一种传导性能好的金属材料，价格相对较高，一般在80-200元/米。
不锈钢管具有耐腐蚀性能，价格相对较高，一般在150-300元/米。
2. 阀门：水暖工程中常用的阀门有球阀、闸阀、止回阀等。
球阀是一种常用的阀门，价格相对较低，一般在20-100元/只。
闸阀是一种常用于截断流体的阀门，价格相对较低，一般在30-200元/只。
止回阀用于防止介质倒流，价格相对较低，一般在30-150元/只。
3. 水泵：水暖工程中常用的水泵有离心泵、循环泵等。
离心泵是一种常用的水泵，价格相对较低，根据功率和材料的不同，一般在1000-5000元/台。
循环泵用于循环供暖系统中，价格相对较高，一般在2000-8000元/台。
4. 暖气片：暖气片是水暖工程中用于散发热量的设备，根据型号和材料的不同，价格也有所区别。
一般来说，普通型暖气片的价格在100-500元/平方米之间，铜铝复合型暖气片的价格在200-1000元/平方米之间。
需要注意的是，以上价格仅供参考，实际价格可能会因市场需求、品牌和地区而有所差异。
另外，安装费用和配件费用也需考虑在内。
为了确保工程的质量和安全，建议选择正规渠道购买材料，同时请专业人士进行安装和维修。
水暖工程材料是指用于建造和维修水暖设备的材料，主要包括管道、阀门、水泵、暖气片等。
在水暖工程中，选择合适的材料至关重要，它们不仅会影响工程的质量和耐用性，还与安全和舒适度之间有着密切的联系。
首先是管道材料。
在水暖工程中，常用的管道材料有PVC管、PPR管、铜管和不锈钢管等。
热水供应系统管材和附件设计技术规范
热水供应系统管材和附件设计技术规范6．10．1管材、管件。
1 水系统采用的管材和管件，应符合现行产品标准的要求。
管道的工作压力和工作温度不得大于产品标准标定的允许工作压力和工作温度。
1）PP—R应采用公称压力不低于2．0MPa等级的管材管件。
2）PEX管的使用温度与允许工作压力及使用寿命关系见附录E的表E—2。
3）PVC—C管：多层建筑町采用S5系列，高层建筑可采用S4系列（不用于主干管和泵房）室外可采用S5系列（不用S系列管道的规格见附录D的表D—6）。
2 热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水卫生要求的管材。
一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。
住宅人户管采用敷设在垫层内时可采用聚丙烯（PP—R）管、聚丁烯管（PB）交联聚乙烯（PEX）管等软管。
当采用塑料热水管或塑料和金属复合热水管材时除符合产品标准外，应符合下列要求：1）管道的工作压力应按相应温度下的允许工作压力选择。
2）管件宜采用和管道相同的材质。
3）定时供热水的系统因其水温周期性变化大，不宜采用对温度变化较敏感的塑料热水管。
4）设备机房内的管道不应采用塑料热水管。
3 热水供应系统的管道，应采取下列补偿管道温度伸缩的措施：1）尽量利用自然补偿，即利用管道敷设的自然弯曲、折转等吸收管道的温度变形，弯曲两侧管段的长度不宜超过表6．10．1—1所列数值：表6.10.1－1 弯管两侧管段允许的长度管材薄壁铜管薄壁不锈钢管衬塑钢管PP －R PEX PB铝塑管PAP 长度（m ）10.0 10.08.01.51.52.0 1.52） 塑料热水管利用弯曲进行自偿时，管道最大支撑间距不宜大于最小自由臂长度，见图6．10．1—1。
最小自由臂长度可按下式计算：ez D L K L ⋅∆= (6．10．1—1)式中 L z ——最小自由臂长度(m)； K ――材料比例系数见表6．10．1-2； D e ——计算管段的公称外径(mm)；△L ——自固定支承点起管道的伸缩长度(m)： α⋅⋅∆=∆L T L(6．10．1—2）s s t t T ∆+∆=∆10.065.0(6．10．1—3）式中△T——计算温差(℃)；△t s——管道内水的最大变化温差(℃)；△t g——管道外空气的最大变化温差(℃)；L——自由管段长度(m)；α——线膨胀系数(mm／m·K)，见表6．10．1—3。
冷热水系统用热塑性塑料管材和管件
冷热水系统用热塑性塑料管材和管件国际标准ISO10508：1995冷热水系统用热塑性塑料管材和管件1．范围本国际标准规定用于压力输送热水和冷水系统的塑料管材、塑料或金属管件的性能要求。
由规定级别的材料制作的各种管材和管件都应符合相关产品标准和本国际标准的要求细则。
本标准为一般的压力资热水系统的使用条件建立一个分级体系，作为热塑性塑料管材和管件系统性能评价和设计的基础。
本标准适用于操作压力为4bar、6bar和10bar的建筑物用输送压力水下列塑料管材系统：a) 冷热水包括饮用水的用管b) 供暖用热水的输送。
本标准不适用于消防给水系统和不用水作加热介质的供暖系统。
2．参考文件说明（略）ISO3458:1976 PE压力管材和管件的组装连接件－内压下的泄漏试验ISO3501：1976 PE压力管材和管件的组装连接件－耐拉拔性试验ISO3603：176 PE压力管材和管件的组装连接件－内压下承受弯曲的泄漏试验ISO7686：1992 塑料管材和管件－遮光性－试验方法ISO／TR9080：1992 流体输送用热塑性塑料管材－用静液压应力破坏数据测定热塑性塑料管材材料的长期静液压强度的外推试验方法3．管义本标准用到下列定义3．1操作温度To：系统设计的输送水的单一温度或温度。
3．2最大操作温度Tmax：仅在短时会出现的可以接受的较高的操作温度。
3．3异常温度Tm：当控制装置出现异常时，可能出现的超过控制限度的温度。
注：在50年内发生这种情况的总的时间累积应不超过100小时3．4冷水温度Tc：输送冷水的温度(取20℃)。
3．5操作压力Po：系统设计输送水的压力。
3．6处理的水：含有塑料管材和管件制造商和系统供应商所允许使用的含有助剂的水。
4．使用条件的分级表1给出了5个不同的性能要求的级别，每个级别均对应于一个特定的应用范围，及50年的设计寿命。
温度-时间曲线的推导见附录D，这些应用仅为一种指南，而不是硬行规定。
冷热水系统用热塑性塑料管材和管件
冷热水系统用热塑性塑料管材和管件国际标准IS010508：1995冷热水系统用热塑性塑料管材和管件1．范围本国际标准规定用于压力输送热水和冷水系统的塑料管材、塑料或金属管件的性能要求。
由规定级别的材料制作的各种管材和管件都应符合相关产品标准和本国际标准的要求细则。
本标准为一般的压力资热水系统的使用条件建立一个分级体系，作为热塑性塑料管材和管件系统性能评价和设计的基础。
本标准适用于操作压力为4bar、6bar和10bar的建筑物用输送压力水下列塑料管材系统：a）冷热水包括饮用水的用管b）供暖用热水的输送。
本标准不适用于消防给水系统和不用水作加热介质的供暖系统。
2．参考文件说明（略）ISO3458:1976PE压力管材和管件的组装连接件一内压下的泄漏试验ISO3501：1976PE压力管材和管件的组装连接件－耐拉拔性试验ISO3603：176PE压力管材和管件的组装连接件一内压下承受弯曲的泄漏试验ISO7686：1992塑料管材和管件－遮光性－试验方法ISO／TR9080：1992流体输送用热塑性塑料管材－用静液压应力破坏数据测定热塑性塑料管材材料的长期静液压强度的外推试验方法3．管义本标准用到下列定义3.1操作温度To:系统设计的输送水的单一温度或温度。
3.2最大操作温度Tmax:仅在短时会出现的可以接受的较高的操作温度。
3.3异常温度Tm：当控制装置出现异常时，可能出现的超过控制限度的温度。
注:在50年内发生这种情况的总的时间累积应不超过100小时3.4冷水温度Tc:输送冷水的温度（取20°C）。
3.5操作压力Po：系统设计输送水的压力。
3.6处理的水：含有塑料管材和管件制造商和系统供应商所允许使用的含有助剂的水。
4.使用条件的分级表1给出了5个不同的性能要求的级别，每个级别均对应于一个特定的应用范围，及50年的设计寿命。
温度-时间曲线的推导见附录D，这些应用仅为一种指南，而不是硬行规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当疏水器距加热设备较远时，宜在疏水器与加热设备之间安装回 气支管。
当凝结水量很大，一个疏水器不能排除时，则需几个疏水器并联 安装。
建筑给水排水工程
疏水器的安装方式
建筑给水排水工程
减压阀
01
热水供应系统中 的加热器常以蒸 汽为热媒，若蒸 汽管道供应的压 力大于水加热器 的承压能力，则 应设减压阀把蒸 汽压力降到需要 值，才能保证设 备使用安全。
减压阀是利用流 体通过阀瓣产生 阻力而减压并达 到所求值的自动 调节阀，其阀后 压力可在一定范 围内进行调整。
02
建筑给水排水工程
减压阀
图7-30 Y43H-16型活塞式减压阀
建筑给水排水工程
蒸汽减压阀的选择与计算
蒸汽减压阀的选择应根据蒸汽流量计算出所需阀孔截 面积，然后查有关产品样本确定阀门公称直径。当无资料 时，可按高压蒸汽管路的公称直径选用相同孔径的减压阀。 蒸汽减压阀阀孔截面积可按式（7-4）计算：
[答案]D 10.水加热器宜采用什么形式的安全阀？ （A）先导式安全阀 （B）全启式安全阀 （C）微启式弹簧安全阀 （D）波纹管平衡式安全阀
[答案]C
建筑给水排水工程
[答案]C
2.（2007年上午第66题）热水供水管道采用塑料热水管时，下述何项是正确的？ （A）管道的工作压力应按相应温度下的许用工作压力选择 （B）设备机房内的管道不宜采用塑料热水管 （C）塑料热水管宜暗设 （D）塑料热水管可直接敷设在楼板结构层内
[答案]AC
建筑给水排水工程
相关习题
3.（2011年上午第36题）下述热水供应系统和管道直饮水系统管材的选择中，哪项不 符合要求？ （A）管道直饮水系统应优选薄壁不锈钢管 （B）热水供应系统应优选薄壁不锈钢管 （C）定时供应热水系统应优选塑料热水管 （D）开水管道应选用许可工作温度大于100°C的金属管
[答案]A
建筑给水排水工程
相关习题
5.（2010年上午第36题）以下有关热水供应系统管材选择和附件调协的叙述中，哪项 是正确的？ （A）设备机房内温度高，故不应采用塑料热水管 （B）定时供应热水系统内水温冷热周期性变化大，故不宜选用塑料热水管 （C）加热设备凝结水回水管上设有疏水器时，其旁应设旁通管，以利维修 （D）外径小于或等于32mm的塑料管可直接埋在建筑垫层内 [答案]B 6.当水加热器的换热能确保凝结水回水温度不大于多少度时，可不装疏水器？ （A）80°C （B）75°C （C）70°C （D）60°C [答案]A
当直线管段较长，不能依靠 管路弯曲的自然补偿作用时，每 隔一定的距离应设置伸缩器来补 偿管道伸缩量。
图7-36 自然补偿管道 （a）L形 （b）Z形 1——固定支架 2——弯管
建筑给水排水工程
相关习题
1.下列管材中，不宜在定时热水供应系统中使用的是？ （A）薄壁铜管 （B）PPR管 （C）镀锌钢管内衬不锈钢管 （D）薄壁不锈钢管
热水供应系统的管材和管件
（1）热水供应系统采用的管材和管件，应符合现行产品标准的 要求。
（2）热水管道的工作压力和工作温度不得大于产品标准标定的 允许工作压力和工作温度。
（3）热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水 卫生要求的管材及相应的配件。一般可以采用薄壁铜管、薄壁不锈钢 管、三型无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）、铝塑复合管、 交联聚乙烯（PE-X）管等。
建筑给水排水工程
Building water supply and drainage engineering
建筑给水排水工程
建筑内部热水供应系统
01 02 03
热水供应系统的管材 热水供应系统的附件 习题
建筑给水排水工程
建筑内部热水供应系统
Part 1
热水供应系统的管材和管件
建筑给水排水工程
[答案]C
4.（2008年下午第34题）下列关于开水和热水管材的选用要求中，何项是不正确的？ （A）开水管道应选择许用工作温度大于100°C的塑料管材 （B）定时供应热水系统不宜选用塑料热水管 （C）热水供应系统中设备机房内的管道不应采用塑料热水管 （D）热水管道可采用薄壁钢管、薄壁不锈钢管、塑料与金属的复合热水管
建筑给水排水工程
疏水器的安装
疏水器的安装位置应便于检修，并尽量靠近用汽设备，安装高度 应低于设备或蒸汽管道底部150㎜以上，以便凝结水排除。
浮筒式或钟形浮子式疏水器应水平安装。 加热设备宜各自单独安装疏水器，以保证系统正常工作。 疏水器一般不设旁通管。
建筑给水排水工程
疏水器的安装
疏水器按其工作压力有低压和高压之分， 热水系统通常采用高压疏水器，一般可选用浮 动式或热动力式疏水器。
建筑给水排水工程
疏水器的选用
疏水器如仅作为排除管道中的冷凝积水时，可选用DN15、 DN20的规格。当用于排除水加热器等用汽设备时，则疏 水器管径应按下式计算后确定。
Q=k0G
式中
Q —— 疏水器最大排水量，kg／h； k0 —— 附加系数； G —— 水加热设备最大凝结水量，kg／h。
安全阀装设位置，应便于检修，其排出口应设导管将排泄的热水引至安全地点。
安全阀与设备之间，不得装设取水管、引气管或阀门。
建筑给水排水工程
自然补偿管道和伸缩器
热水供应系统中管道 因受热膨胀而伸长，为保 证管网使用安全，在热水 管网上应采取补偿管道温 度伸缩的措施，以避免管 道因为承受了超过自身所 许可的内应力而导致弯曲 甚至破裂。管道的热伸长 按下式计算：
建筑给水排水工程
膨胀管、膨胀水罐和安全阀
在集中热水供应系 统中，冷水被加热后， 水的体积要膨胀，如果 热水系统是密闭的，在 卫生器具不用水时，必 然会增加系统的压力， 有胀裂管道的危险，因 此需要设置膨胀管、安 全阀或膨胀水罐。
当热水系统由 生活饮用高位冷水箱 补水时，不得将膨胀 管引至高位冷水箱上 空，防止引起水体的 热污染。
式中
f——所需阀孔截面积，㎝²； G——蒸汽流量，kg／ h； 0.6——减压阀流量系数； q——通过每平方厘米阀孔截面积的理论流量，kg／（㎝²·h）
建筑给水排水工程
蒸汽减压阀的安装
1) 减压阀应安装在水平管段上，阀体应保持垂直。 2) 阀前、阀后均应安装闸阀和压力表，阀后应装设安全阀， 一般情况下还应设置旁通管。
建筑给水排水工程
塑料热水管或塑料和金属复合热水管材要求
• 管道的工作压力应按相应温度下的允许工作压力选择。
（1）
• 管件宜采用和管道相同的材质。
（2）
• 定时供应热水的系统因其水温周期性变化大，不易采用对温度 （3） 变化较敏感的塑料热水管。
• 设备机房内的管道不应采用塑料热水管。
（4）
建筑给水排水工程
建筑给水排水工程
相关习题
7.（2006年上午第59题）给水管网的压力高于配水点允许的最高使用压力时，应设置 减压阀，减压阀的配置与安装应符合下述哪几项规定？ （A）可调式减压阀的阀前与阀后的最大压力差不应大于0.40MPa，要求环境安静的场 所不应大于0.30MPa （B）可调式减压阀的阀前与阀后的最大压力差不应大于0.60MPa，要求环境安静的场 所不应大于0.40MPa （C）可调式减压阀宜垂直安装 （D）可调式减压阀宜水平安装
建筑内部热水供应系统
Part 2
附件 热水供应系统的
建筑给水排水工程
自动温度调节装置
热水供应系 统中为实现节能节 水、安全供水，在 水加热设备的热媒 管道上应装设自动 温度调节装置来控 制出水温度。
自动调温装置有直接式和电动式两种形式。
建筑给水排水工程
疏水器
热水供应系统以蒸汽做热媒时，为保证凝结水及时 排放，同时又防止蒸汽漏失，在用汽设备的凝结水 回水管上应每台设备设疏水器，当水加热器的换热 能确保凝结水回水温度不大于80°C时，可不装疏 水器。
建筑给水排水工程
自动排气阀
为排除热水管道中热水 气化产生的气体（溶解 氧和二氧化碳），以保 证管内热水畅通，防止 管道腐蚀，上行下给式 系统的配水干管最高处
应设自动排气阀。
图7-33自动排气阀及其安装位置 1 —排气阀体 2—直角安装出水口 3—水平安装出水
口 4—阀座 5—滑阀 6—杠杆 7—浮钟
[答案]AD
8.关于减压阀的安装下列说法不正确的是？ （A）减压阀应安装在水平管段上 （B）阀体应保持垂直 （C）阀前、阀后均应安装闸阀和压力表 （D）阀前应装设安全阀，一般情况下还应设置旁通管
[答案]D
建筑给水排水工程
相关习题
9.（2009年下午第35题）图示开式热水供应系统中，水加热器甲的传热面积为10m2， 乙的传热面积为20m2，则甲、乙水加热器膨胀管的最小直径应为何项？ （A）甲50mm，乙50mm （B）甲25mm，乙40mm （C）甲32mm，乙32mm （D）甲32mm，乙50mm
建筑给水排水工程
安全阀设置要求
水加热器宜采用微启式弹簧安全阀，安全阀应设防止随意调整螺丝的装置。 安全阀的开启压力，一般取热水系统工作压力的1.1倍，但不得大于水加热 器本体的设计压力。 安全阀的直径应比计算值放大一级； 对于水加热器用的安全阀，其阀座内 径可比水加热器热水出水管管径小1号。 安全阀应直立安装在水加热器的顶部。
ΔL=α（t2r-t1r）L
式中
ΔL——管道的热伸长量，㎜； t2r——管中热水最高温度，℃； t1r——管道周围环境温度，℃； L——计算管段长度，m； α——线膨胀系数，㎜／m·℃
建筑给水排水工程
补偿管道热伸长技术措施
补偿管道热伸长技术措施有 两种，即自然补偿和设置伸缩器 补偿。自然补偿即利用管道敷设 自然形成的L形或Z形弯曲管段， 来补偿管道的温度变形。
