预分支电缆安装图
电气工程施工工艺流程
电气工程施工工艺流程电气工程施工工艺流程图1电气工程施工方案1.1电气配管（1）电气暗配管电气管路的预留预埋包括电线管预埋及接线盒预埋，施工过程中必须密切配合土建进行施工。
配合土建施工电气管路主要施工工艺如下：①预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长、弯曲多的电线管按规范要求加装过线盒。
②暗敷的电线管与结构钢筋用铁丝绑扎牢固，管端用堵头堵实以防杂物进入管内。
开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。
混凝土结构接线盒必须紧贴施工模板面并固定牢固，且不得损坏模板。
线管底部刷漆便于拆模后观察其走向避免后期施工破坏如下图施工效果图电气明配管①成排明配管做法：明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。
成排明配电线管采用圆钢作吊杆，角钢作横担固定。
做法见下图:成排钢管安装做法符号说明： 1-膨胀螺栓 2-吊杆3-U 形螺丝管卡 4-钢管 5-螺母M8〜M10 6-垫圈8〜10 7-角钢支架符号说明：1-电动机接线盒 2-接线箱连接器 3-金属软管 4-接地卡 5-混合连接器 6-接地线 7-钢管 3 2 13 5 7②单根明配管采用圆钢支架及管卡固定。
做法见下图: 单根钢管在吊顶内安装示意图符 说明：1- 边管卡2- 地线3- 线盒4- 地卡5- 管1.2管道与设备连接做法电气配管进电动机做法图 单边管卡大样图II接线箱连接器详图 混合连接器详图2桥架、线槽安装本工程桥架安装量较大，主要集中在强电井、每层公共走道。
电缆桥架水平安装时，支架间距1.5米，垂直安装时支架间距2米。
桥架施工时，应注意与其它专业的配合。
同一桥架中的双电源回路间加装隔板。
电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。
各段电缆桥架及其支架全长应不少于两处与接地干线连接。
（1）工艺流程弹线定位日支架安装 I 桥架安装 T 桥架接通（2）施工准备（3）施工工艺1）弹线定位根据深化设计图中桥架的分布进行弹线定位。
电缆安装敷设施工图解
电缆安装敷设施工图解电缆桥架施工工艺控制标准根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。
电缆桥架安装工艺支吊架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定。
在钢结构上可直接焊接固定，安装好后应对焊接部位补刷油漆。
电缆支架应有明显接地且接地良好。
支吊架焊在预埋件支吊架用膨胀螺栓固定支吊架在钢结构直接焊接固定电缆支托架固定螺栓穿向应统一、横平竖直，同一层的托臂在同一水平面，其高低差不超过±5 mm。
电缆支架各层之间的距离电缆预埋管埋设采购国标镀锌钢管，压制弯头时采用专用液压弯管机，保证电缆预埋管弯管质量。
在电缆沟道模板安装前完成电缆预埋管埋设施工，避免因电缆沟道凿孔埋管影响土建施工质量。
电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置，使电缆预埋管埋设一次到位，避免因埋管位置偏差影响电缆引上线的美观。
整齐美观的电缆预埋管电缆预埋管埋设高度应基本一致，垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置，整齐规范。
可以通过连通管或水平尺保证管口高度一致，采用拉线方法保证电缆预埋管行和列成排埋设。
电缆敷设电缆敷设前进行电缆走向的总体策划，电缆敷设应按设计路线，同一路径的电缆统一敷设，最好能绘出走向断面图，即通过某一点有多少电缆通过。
同一通道内的电缆应避免交叉。
根据规程规范高低电力电缆，强电、弱电控制电缆按由上而下配置。
电缆敷设区域的温度不应高于电缆的允许长期工作温度。
电缆与管道保温层外表面平行敷设时其间距大于500 mm，交叉时应大于200 mm，无法达到时，应采取隔热保护措施。
电缆从电缆架引出采用开孔器开孔，安装电缆管烧焊固定，用阻燃软管接头连接。
不用软管接头，保护管端用热塑管热塑。
电缆从电缆架引出电缆敷设施工过程中先临时绑扎，等同一路径的电缆敷设完毕后再作统一整理固定使其整齐美观，电缆牌不应夹在电缆中，应扎牢并排列在电缆外侧。
预分支电缆 预分支电缆型号规格详介
预分支电缆厂家供应预分支电缆型号规格预分支电缆，多应用于高层建筑配电干线(树干式配电方式)。
其主干电缆导体无接头(接头已经在生产厂加工时做好并封闭在分支点内)，预分支电缆配电类似母线槽配电方式，但电缆具有良好的抗震、气密、防水性能，占用空间小、安装方便，缺点是质量故障难以现场修复，该电缆针对特定工程条件加工，不具有互换性。
分支电缆用途，矿用分支电缆YFD系列预制分支电缆的优点具有优良的供电可靠性·主干电缆导体无接头，连续性好，减少了故障点；·分支接头有严格的技术标准和检验要求，以及严密的质保体系；·分支接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不良现象；·分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响；·短时间内完成护套，避免了接头接触钢芯长时间裸露在空气中产生氧化而导致接触电阻变化。
可明显降低配电成本·品种规格多，选用灵活，任意组合；·分支接头可根据楼层需要任意设定分支位置；·与母线槽比，可降低工程造价。
且技术经济指标高，综合经济效益显著；·主电缆从10mm2到1200mm2,分支电缆从10mm到95mm任意组合选用；·电缆品种多，有MY橡套分支电缆，VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根据需要选用。
安装环境要求低，施工方便·使用环境要求低，安装精度要求低；·由于它的弯曲半径小。
大大地降低了安装难度，缩小了空间尺寸；·占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸无要求；·安装简单方便，安装技术要求不高，安装设备仅需一台普通卷场机即可，且安装周期短，仅有母线槽安装工时的1/10和1/20，安装劳动强度小。
MY分支电缆，MY分支电缆价格MY型矿用阻燃型橡套预分支电缆(预分支矿用橡套软电缆)，现在煤矿中，因为照明，水泵，电机需要连接分支电缆，矿井下安全性差，电工进行手工接线不仅质量不好，而且万一操作失误导致瓦斯爆炸发生矿难。
预分支电缆表示方式
预分支电缆表示方式全文共四篇示例，供读者参考第一篇示例：预分支电缆表示方式是指在安装电缆时，根据不同的用途和特点，采用不同的表示方式来标识电缆的不同功能和用途。
这种表示方式可以帮助维护人员快速准确地找到需要检修和维护的电缆线路，提高工作效率，减少故障处理时间。
在实际工程中，预分支电缆表示方式主要有颜色标识、编号标识和标签标识三种形式。
下面分别对这三种表示方式进行详细介绍。
首先是颜色标识，这是一种常见且直观的电缆表示方式，通常将不同功能或用途的电缆线路使用不同颜色的绝缘外皮进行标识。
红色表示火灾报警系统，黄色表示照明电路，蓝色表示通信线路，绿色表示接地导线等。
通过这种简单直观的颜色标识方式，可以快速识别电缆的用途，减少维护人员的工作负担。
其次是编号标识，这种表示方式是在每根电缆线路上贴上带有独特编号的标签，通过编号的方式来区分不同的电缆线路。
编号标识可以提高电缆线路的管理效率，减少人为失误和混乱。
在维修和排错时，只需查看编号即可确定故障电缆的具体位置，快速地进行修复工作。
最后是标签标识，这种表示方式是在电缆线路上附着标有文字或图形的标签，用于说明电缆的具体用途和参数。
标签标识通常包括电缆的名称、规格、用途、安装日期等信息，帮助维护人员了解电缆线路的详细情况。
通过标签标识，可以提高维护人员的工作效率，减少维修时间和成本。
预分支电缆表示方式是非常重要的一项工程管理措施，可以有效地提高工作效率和安全性。
在实际工程中，应根据电缆线路的实际情况和要求，选择适合的表示方式，并定期检查和更新表示标识，确保电缆线路的正常运行和管理。
希望通过本文对预分支电缆表示方式的介绍，可以为相关工程人员提供一些帮助和参考。
【2000字】【2022】第二篇示例：预分支电缆表示方式是指在进行电气布线时，将电缆预先分支或区分出来，并通过合适的方式进行标识，以方便后续维护、检修和排错工作。
在大型建筑、工厂或设备中，电缆布线错综复杂，如果没有进行预分支表示，将会给维护人员带来极大的困扰。
铝合金预分支电缆(单芯)
F24
6m
F20 支线:YFD-TC90 0.6/1kV 4(1*95 ) 长度:2.8m
F22
6m
分支头
F20
7m
主线：YFD-TC90 0.6/1kV 4(1×240)
3#楼-3
注：1、本组预分支电缆的主线为：YDF-TC90 0.6/1kV 1×240、支线为：YFD-TC90 0.6/1kV 1×95、 主线和支线均采用色线分辨绝缘颜色，共分红、黄、绿、蓝色四根； 2、每根电缆主线上均制作 4 个分支头， 4 根总共 16 个分支头，分支头方向向下，支线长度和分支头 间的距离根据上图确定； 3、本组分支电缆主线 1×240 总长度为 104.8 米， 1×95 总长度 44.8 米； 4、本图纸是分支电缆制作和交货验收图纸，请贵方仔细确认图纸内容，贵方签字后我公司默认贵方认 可图纸所示所有内容完全满足贵方现场安装条件。
第 1 页 共 24 页
单芯预分支电缆示意图
用户名称
项目名称 巴中江南尚城
编号
1#楼-2
电缆型号规格 YFD-TC-90 0.6/1kV 1×240、1×95
制图
阮志刚
审核
用户签字
日期
2015-01-05
日期
日期
支线同 F12
1.2m
支线同 F12
F18
（1×240）总长度为：26.2 米
6m
支线同 F12
单芯预分支电缆示意图
用户名称
项目名称 巴中江南尚城
编号
1#楼-1
电缆型号规格 YFD-TC-90 0.6/1kV 1×300、1×95
制图
阮志刚
审核
用户签字
日期
2015-01-05
建筑电气工程电缆敷设【图】
建筑电气工程电缆敷设本工程对电缆的技术要求电线电缆必须为国家免检产品。
10KV的电缆选用YJV-8.7/10KV交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆。
低压出线电缆选用ZR-YJV-0.6/1KV阻燃交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆，其工作温度为90℃；消防用电回路出线选用BTTZ铜芯铜护套氧化镁绝缘矿物电缆，其工作温度为105℃。
成品电缆的护套表面上应有制造厂名、产品型号、电缆米数及额定电压的连续标志，标志应字迹清楚，容易辨认，耐磨，成品电缆标志应符合GB6995规定。
（一）、电缆敷设流程选择导线→穿带线→清扫管路→放线与断线→导线与带线的绑扎→管内穿线→导线连接→导线接头涮锡→导线包扎→线路检查及绝缘摇测（二）、施工准备1、施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
2、电缆敷设前进行绝缘摇测或耐压试验，试验标准符合国家和济南供电部门有关规定。
敷设前仍需用摇表测量绝缘电阻是否合格。
摇测完毕，应将芯线对地放电。
电缆测试完毕，电缆端部应用橡皮包布密封后再用绝缘胶布包好。
3、放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
4、电缆的搬运及支架架设电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。
电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
电缆沿桥架敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
预分支电缆在电气配电竖井安装要点解析
预分支电缆安装本工程预分支电缆在电气配电竖井安装。
（一）施工条件：1、配电竖井内土建施工已结束，内粉饰完工。
2、配电竖井电缆安装通道畅通，电缆过顶板套管预埋，验收合格。
3、电缆线路的安装按已批准的设计施工，安全技术措施到位。
4、配电竖井模板及建筑废料等清理干净。
5、电缆线路敷设后，不再进行建筑工程作业，电缆室的门窗安装完毕。
6、预分支电缆预支完工到货，附件齐全。
（二）材料标准：1、电缆必须由正规电缆厂生产制作，有出厂合格证，材质证明和国家安全强制认证“CCC”标志。
交流额定电压等于或小于0.6/1KV。
预分支电缆的主干电缆，选用多芯和单芯全塑电力电缆，分支电缆选用单芯半导体全塑电力电缆。
2、电缆外观质量好，电缆线芯排列整齐，绝缘良好，表面无机械损伤，绝缘电阻：相间、相与工作接地线间，与保护接地线间≥0.5MΩ。
3、安装所需产品附件有出厂合格证，材质证明，金属附件必须是热镀锌件。
无弯翅变形，镀锌均匀，无表皮脱落、外观质量好。
4、接地线PE线采用40×4镀锌扁钢和分支电缆专用接地线。
5、预分支电缆由主干电缆、分支接头、分支电缆三部份组成，每个分支接头均以优于电缆外护套的合成材料采用气密模压，使电缆的外护套材料和注塑合成材料接合在一起而形成气密和防水的分支接头（电缆端头都设有密封的帽套）。
（三）工具配置：放线支架、滑轮组、绳索、液压接线钳、手钳、尖嘴钳、活扳手、冲击电钻、手锤、兆欧表（500V，2500V）、万用表、卷尺。
（四）安装工艺：安装准备划线定位选择预分支电缆测试绝缘电阻安装附件防线悬挂电缆固定电缆安装开关箱接线接地线安装测试。
（五）施工方法：1、安装准备：清理配电小间，清理电缆安装通道，清理杂物，用水泥砂浆修整电缆预留洞口。
洞口从底层到顶层，应畅通，洞口符合安装电缆要求。
2、划线定位：从顶层，用线锤吊线，根据电缆的根数，确定电缆吊钩横担，电缆安装支架的位置，划线后，对照施工图纸检查支架的安装位置是否分布合适，位置确定如下：顶层从电缆吊钩横担隔1.5m安装支架，可用M16膨胀螺栓固定，以下各层在预分支电缆分支接头处，上端0.3m，下端0.3m各安装支架一套，安装电缆支架时，应均匀分布。
预分支电缆在高层建筑中的应用
预分支电缆在高层建筑中的应用预分支电缆的普遍应用对高层建筑的电气施工带来很大的便利，相比传统的T型分支、母线槽及穿刺线夹分支，预分支电缆在电气性能、供电可靠性，施工难度及经济效益方面都具有很明显的优越性。
因此，了解预分支电缆各种性能及其施工方法对于高层电气建筑来说至关重要。
标签：预分支电缆；施工；高层建筑随着高层和超高层建筑的崛起，低压交流配电系统的布线也相应发生了变革，如配电主干线电缆的分支从现场人工T型分支、母线槽、穿刺线夹分支发展到预制分支电缆。
预制分支电缆生产技术从国外引入我国后，不仅深化并延伸了电缆布线的方式，而且大大改善了配电线路的质量。
最初，电气竖井内主干电缆的T型分支接头，是由布线人员在现场操作，要逐步剥开电缆的外护套、绝缘层、填充等，再把主干电缆和支电缆连接。
由于施工现场环境和操作人员技术水平等因素的影响，此类分支接头的施工很容易造成电气事故。
大负荷、大容量配电系统多采用母线槽作为电力传输线路，其分支线路是通过母线插接箱将母线槽与支线连接起来。
实践证明，母线槽本身存在许多缺陷：封闭式母线须一节一节安装，采用插接方式连接且须用螺栓进行固定，各连接点的接触电阻也很难保证在合理范围内，且母线槽的使用性能直接受其安装质量的影响；在母线槽运行过程中，受环境温度和工作温度变化的影响，将会产生潮气的吸入和排出现象，由此导致接头松动和氧化，即会出现接触电阻变大、绝缘性能降低等一系列问题。
预制分支电缆的应用不但解决了母线槽防护难、抗震性差、性价比低等缺陷，还增加了气密、防水防尘、占用空间小、安装方便等良好性能。
1 预分支电缆的组成和结构预分支电缆由电缆本体（主干线和分支线）、绝缘分支接头、绝缘吊头和安装附件组成。
绝缘分支接头是预分支电缆的主要组成部分，每套预分支电缆有若干个绝缘分支接头，是厂家根据设计图纸和用户要求，在专用设备上制作而成。
绝缘吊头为预分支电缆未端装置，用作承受电缆自身重量和电缆敷设时所产生的牵引力，其上部金属吊环或挂钩与电缆导体应有足够的绝缘强度。
配电干线分支方式
插接式母线槽适用范围
1、额定电压：380V～1000V 2、额定电流：100A～5000A 3、海拔高度：不超过2000m 4、防护等级：户外为 IP43、户内为 IP40 5、环境温度：户内为-5℃～+40℃，户外为25℃～+40℃之间且24小时内平均温度不超过35℃ 6、相对湿度：不超过50%（+40℃时），温度较低 时允许有较高相对湿度 7、周围无爆炸危险介质
预分支电缆
一分二（单芯）
预分支电缆
一分三（单芯）
预分支电缆
一分四（单芯）
预分支电缆
预制拧绞型多芯分支电缆
预制拧绞型多芯分支电缆
所谓绞合型、拧绞型，就是多根 单芯电力电缆绞在一起。 拧绞型分支电缆，可广泛应用于 住宅小区，写字楼、办公大楼、 宾馆、大型商场、医院等中、高 层建筑的配电系统和大容量配电 的车间。
分支电缆的实质
从制造角度,分支电缆的生产是相对简 单的。其整体性能的好坏 , 很大程度 地取决于产品的前期设计, 如冷压模具、 注塑模具以及制造工艺等方面。 值得一提的是,分支接头使用的卡子 ( 或称连接管)、配套压模和压缩率,应 为分支电缆制造的关键。
单 芯 预 分 支 电 缆
预分支电缆
单芯
插接箱
插 接 箱
母线始端箱
母 线 槽 连 接
插接式母线槽
直通母线槽
带插孔直通母线槽
始端母线槽
L型水平弯通母线
L型垂直弯通母线
T型垂直弯通母线
T型垂直三通母线
X型水平四通母线
X型垂直四通母线
Z型水平偏置母线
Z型垂直偏置母线
变容母线槽
插接式母线槽分类
按性能分为： 耐火型插接式低压母线槽、 密集型低压母线槽、 插接式高强低压母线槽、 铝合金保护式母线槽； 按线制分为：三相三线制、三相四线制、三相五 线制； 按结构型式可分为：单层式、双层式、三层式。
预分支电缆施工方案
预分支电缆施工方案1. 引言在电力工程中，预分支电缆是将电力供应从主电源分配到不同的终端装置的一种常见方式。
预分支电缆的施工对于电力工程的可靠性和稳定性起着重要作用。
本文将介绍预分支电缆施工方案的具体步骤和注意事项。
2. 施工前准备在进行预分支电缆施工前，需要进行必要的准备工作。
以下是准备工作的步骤：2.1 确定施工区域首先需要确定预分支电缆的施工区域，包括终端装置的位置和主电源的位置。
在确定施工区域后，需要详细测量和记录电缆的长度和直径等参数，以便安装和调试。
2.2 确定电缆规格和类型根据项目需求和设计要求，确定所需的电缆规格和类型。
电缆规格包括电压等级、截面积、绝缘材料等；电缆类型包括低压电缆、中压电缆或高压电缆等。
2.3 安全评估和规划在施工前，需要进行相关的安全评估和规划，确保施工过程中工作人员和设备的安全。
需要制定施工计划，并安排人员和设备，确保施工过程中的安全和顺利进行。
3. 施工步骤预分支电缆的施工主要包括以下步骤：3.1 埋设电缆首先需要将电缆埋设于地下或穿过建筑物的管道中。
在埋设电缆前，需清理施工区域，保证地面或管道平整和无障碍。
然后使用合适的挖掘工具，挖掘管道或沟槽，将电缆谨慎地放置其中。
3.2 连接终端装置将电缆的末端连接到终端装置上。
在连接过程中，需要确保连接的可靠性和稳定性。
根据电缆的接线规范，逐一连接电缆的相应导线到终端装置的接线端子上。
3.3 连接主电源连接预分支电缆的另一端到主电源上。
同样需要遵循相应的接线规范和安全标准，确保电缆连接的牢固和正确。
3.4 测试和调试电缆连接完成后，需要进行测试和调试，确保预分支电缆的正常运行。
进行电阻测量、绝缘电阻测试和接地测试等，以验证电缆的功效和安全性。
4. 施工注意事项在进行预分支电缆施工时，需要注意以下事项：4.1 安全第一施工过程中，安全是首要考虑的因素。
确保工作人员佩戴必要的个人防护装备，如安全帽、绝缘手套等。
禁止在有高温或高压的情况下施工，严禁短路、过载等操作。
雅安卢山-单芯预分支电缆示意图
8F 11.3m
YFD-YJLV
0.6/1kV
4×50+ 1×25 长度： 11.3m
5F 8.7m
支线：YFD-YJLV 0.6/1kV 4×35+ 1×16 长度为 3.0m
分支头
2F 48.9m
主线：YFD-YJLV
0.6/1kV
4×150+ 1×70
注：1、本组预分支电缆的主线为： YDF-YJLV
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-1 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 5/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
0.4m
0.6/1kV 4
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 3 号楼-2 YFD-YJLV 0.6/1kV 4×120+ 1×50 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 6/16 4×35+ 1×16 客户签名 日期
阮志刚 2015-03-25
主线 YFD-YJLV 0.6/1kV
4×150+ 1×70 长度为： 132.4m
支线：YFD-YJLV
0.6/1kV
4×50+ 1×25 长度为 3.0m
0.4m
单芯预分支电缆示意图
用户名称 编号 电缆型号规格 制图 日期 雅安芦山 4 号楼-2 YFD-YJLV 0.6/1kV 4×150+ 1×70 审核 日期 项目名称 页次 4×50+ 1×25 迎宾大道 1 号 8/16 4×35+ 1×16 客户签名 日期
预分支电缆.施工工法
预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆，是把分支电缆导体用分支连接件与垂直主干电缆相连接，分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。
它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点，所以工程设计常常选择它作为树干式配电的供电主干线。
本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。
二、工法特点安装过程采用专用机具及配用专用的安装附件，与传统材料、安装方法相比，提高了工效。
对关键工序（电缆的敷设与固定）的安装步骤、方法做了详细规定，保证了预制分支电缆的安全安装与稳定运行。
制定了严格的质量控制措施，确保安装质量水平达到优良要求。
1. 适用范围：适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV，电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。
2. 工艺原理：预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直（或水平）电缆桥架（或线槽）内。
电缆敷设时自下而上的吊装利用卷扬机，自上而下的放装可利用电缆自身重量下放。
主干电缆顶端配置绝缘起吊挂具（图b），并依靠挂钩横担（或预埋吊钩）（图a）、固定支架（图e）及电缆夹具（图f）等，这些辅件来承担电缆的重量及固定。
（预制分支电缆安装成品示意图如下）。
图预分支电缆成品示意图3.施工工艺流程及操作要点（1）施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。
预分支电缆施工方案
杨凌液化天然气（LNG）储备调峰项目1#楼预分支电缆施工方案一、工程概况及特点：本工程位于陕西省，杨凌示范区。
地下一层，裙楼5层.立楼9层。
地下一层为车库和设备用房。
地上一至五层为食堂以及员工活动区，办公区。
六至九层为员工宿舍。
顶层设有电梯机房，总建筑面积14509.14平方米.建筑高度为37.65米。
由于本工程属于综合楼，桥架内敷设电缆数量过多.为节约工程成本，占用较小的建面积，有效节约修建面积。
且使用环境要求低，安装精度要求低。
安装简单方便，安装技术要求不高，安装设备仅需一台普通卷扬机即可。
且安装周期短，仅为母线槽安装工时的1/10或1/20。
安装劳动强度小。
并且它的弯曲半径小，大大地降低了安装难度和缩小了空间尺寸。
预分支电力电缆占用空间小们使用环境要求低，品种规格多，主干电缆截面与分支电缆截面可根据设计组合，选用灵活；供电安全可靠，一次性开通率可达100%，目前在中高层建筑、民宅等动力及照明线路中得到广泛应用.二、电缆敷设：1、施工前作业条件。
a)熟悉图纸，确定电缆敷设的布置、走向，清楚低压干线电缆的规格数量。
b)电气竖井电缆桥架已经贯通，配电柜安装到位，竖井电缆通道已经检查完毕，确认预分支电缆能通过贯通孔洞。
2、预分支电缆施工工艺。
a)预分支电缆敷设前应清扫电缆桥架,检查桥架有无毛刺等可能划伤电缆的缺陷,并予以处理。
b)预分支电缆敷设前和敷设后均需对电缆进行绝缘测试。
c)预分支电缆沿桥架敷设时,应严格按照电缆排列图施工,严格避免不整齐,交叉严重。
d)本项目预分支电缆敷设时采用小型卷扬机吊装，开始施工时将电缆轴运输至测试楼下，将待施工电缆从电缆轴慢慢放开，施工时慢慢用卷扬机提拉电缆至楼层之上。
为了保护电缆分支电缆和分支接头，在竖井提升电缆时需将电缆分支接头上300-500mm处将主干电缆和分支电缆用扎带绑扎结实（见上图），以保证分支电缆电缆头不受外力，不易损坏。
e)预分支电缆在敷设前顶端处理，将电缆的顶端用专用材料制成封头帽固定在电缆顶端，然后将安装封头帽的电缆顶端同卷扬机钢丝绳连接。
封闭母线的安装 预分支电缆的安装
封闭母线的安装封闭母线按设计要求及规范规定分为单相二线制、单相三线制、三相四线及三相五线制式，可根据需要选用。
封闭插接母线本身结构紧凑，可以借助于增加母线槽的数量延伸线路,通过各种连接件与变压器配电箱等连接十分方便。
还便于中间分支，适用于大电流的配套干线，可以缩短施工期，有替代电缆和高层建筑穿导线的趋势。
一、准备工作1、设备及材料要求封闭插接母线应有出厂合格证,安装技术文件,技术文件须包含：额定电压、额定容量、试验报告等技术数据。
其规格、型号、电压等级应符合设计要求,各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。
2、主要机具工作台、台虎钳、锯弓、手锤、电钻、电锤、电焊机、力矩、扳手、钢角尺、卷尺、水平尺、绝缘摇表等。
3、作业条件1)封闭插接母线安装部位的建筑装饰工程全部结束,暖通工程安装完毕。
.2)施工图纸及产品技术文件齐全。
3)检查土建结构预留的孔洞其位置、大小应符合设计及规范要求。
二、操作工艺1、工艺流程设备点件检查→支架制作及安装→封闭插接母线安装→绝缘测试→试运行验收2、设备点件检查应由施工单位组织建设单位、监理单位及供货单位共同参加验收，并作好详细记录。
根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求，分段标志清晰齐全，外观无损伤，母线绝缘电阻符合设计要求。
三、支架制作安装根据施工现场结构类型，支架应采用角钢或槽钢制作，支架上钻孔应用台钻或手电钻钻孔，不得用电气焊割孔和断料，孔径不得大于固定螺栓直径2mm。
支架安装应固定牢靠，膨胀螺栓固定支架不少于2条，吊架安装螺扣外露2～4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀无遗漏。
四、母线安装1) 封闭式母线水平安装时，至地面的距离不应小于2.2m。
垂直安装时至地面1.8m以下部分应采取防止机械损伤措施，但敷设在电气专用房间（如配电间、电气竖井、电机室、技术层等）时除外。
电缆桥架、电缆安装施工方案
电缆桥架、电缆安装施工方案一、设计要求;1、由室外三相四线电缆直埋引入供电，使用电压380V/220V，照明220V电力380V，电表计量接客厅户要求每户设IC卡表，电表统一设在楼梯间.2、照明干线采用预制分支电缆,至电缆机房采用VV-1KV沿墙敷设。
3、电话由室外电话电缆直埋引至地下室电话分线箱，再配至各层各户，进线采用HQ22型电话电缆直埋敷设，分线箱之间采用HYA型电缆穿钢管敷设.4、有线电视由室外直埋引入，电缆穿钢管在楼梯间暗敷，引至户内穿PVC管埋地暗敷。
5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40×4镀锌扁钢作为接地干线(PE）。
6、本工程按GB50303-2002《建筑电气工程施工质量验收规范》《陕西省工程建设标准设计02系列建筑设计图集建筑电气专业》施工验收。
本工程电缆桥架,线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设,型号多,数量大,安装时要认真施工.电缆主要有五芯电力电缆,四芯民力电缆,高压电缆，预分支电缆，电话、电视电缆.二、电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。
（一)材料标准：1、电缆桥架必须有国家强制安全认证“CCC"标志,有出厂合格证，材质证明。
2、外观检查,部件齐全,表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀,良好，无表皮剥落，外观质量好。
3、电缆桥架应符合下列规定:（1）表面光洁无毛刺.（2）适应使用环境耐久稳固。
（3）满足所需的承载能力.（4）符合工程防火要求。
4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。
（2）型钢臂式支架,轻腐蚀环境或非重要性回路的电缆桥架,可用涂漆处理。
5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求,且符合下列规定：（1)有可能暂时上人时，按900牛的附加集中荷载计.（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响.6、电缆桥架的组成结构,应满足强度及稳定性要求，且符合下列规定：(1)桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。
预分支电缆支架和电缆预分支接头说明大全
预分支电缆就是预先做好分支电缆，电缆出厂后直接使用，不需要现场做分支；一次性通电率高，避免现场各种隐患情况出现。
一、什么是预分支电缆？就是在常用的电缆型号上做预分支，比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆故障等。
预制分支电缆的主要性能：1、绝缘电阻≥200MΩ；2、绝缘耐压≥3.5kV/5min；3、良好气密性与防水性，即将分支接头浸入水中，在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。
4、分支接头的接触电阻的小，接触电阻与等长的分支线的基准电阻之比值≤1.2；5、接头短路强度大，短路后接触电阻比率的变化率鉴≤0.2；6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间续≤12s，符合GB12666.5 的要求；7、NH耐火型电缆除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求。
8、VV型电缆的铜芯的最高工作温度为70℃，（微信公众号：建筑水电知识平台）YJV型电缆的铜芯的最高工作温度为90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、碱、酸和有机深剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。
12、GZR-YJV隔氯层系列分支电缆。
具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。
预分支电缆结构：主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，主要应用于电能输送；（微信公众号：建筑水电知识平台）因为直接在电缆厂加工而成，不用现场剥开电缆做分支，保持了电缆的完整的电气性能。
以下是电力电缆联接体结构图：分支接头采用三种类型：U型、C型、O型质量均超国家标准，达到国际水平。

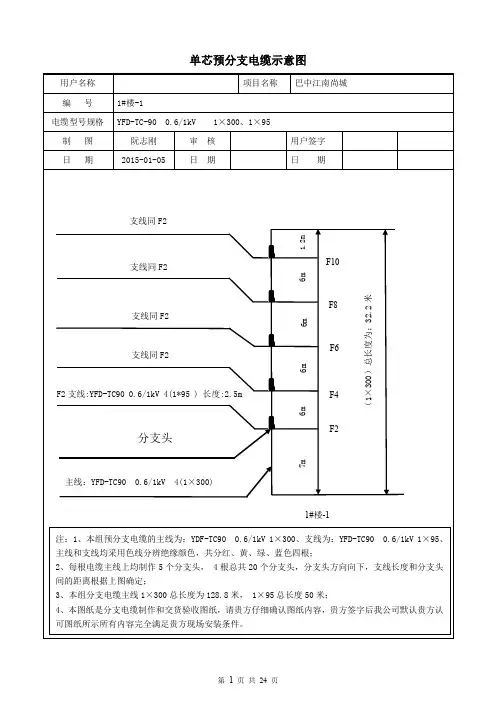

预分支电缆的分支开口根据现场需求定制，可向上或向下。
二、预分支电缆支架预分支电缆支架作用主要是固定电缆，尤其是竖井分支电缆敷设，根据现场情况每隔几米固定都是有标准的，从现场测量到预分支米数和型号都有专业人员完成，提供一整套包括挂钩，（微信公众号：建筑水电知识平台）分支箱等电缆附件，下面就整理下预分支电缆支架详情。
