例 2 (2023江西改编)在“伏安法测量小灯泡电阻”的实验中，小明使 用的器材如下：额定电压为2.5V的小灯泡(正常发光时电阻约10Ω)、两节 新干电池、电流表、电压表、滑动变阻器(20Ω 1A)、开关、导线若干．
甲
乙
例2题图 (1)连接电路前，电流表有示数，应该对电流表进行_调__零__．
返回目录
2．在“测量小灯泡电功率”的实验中，小宏设计了如图甲所示的电 路，电源电压恒为3V，小灯泡额定电压为2.5V．
甲
乙
丙
第2题图 (1)连接电路时，开关应处于__断__开__状态．
返回目录
(2)通电后，无论怎样移动滑动变阻器的滑片，小灯泡亮度始终不变且电 压表指针保持在3V的位置．小宏检查电路发现连线时错将导线接在了如 图乙所示的滑动变阻器____C_、__D_(填写字母)两个接线柱上．
2.4
3.0
电流I/A
0.10
0.18
0.26
0.30
A．减小误差
B．寻找实验的普遍规律
返回目录
拓展 训 练 (6)第5次实验时，闭合开关发现电流表、电压表均无示数，同组的小东 同学断定是定值电阻断路．这个判断是_错__误__(选填“正确”或“错误”) 的，理由是_若__定__值__电__阻__断__路__，__电__压__表__测__电__源__电__压__，__仍__有__示__数____． (7)同组的同学查阅资料得知：虽然电压表内部电阻很大，但电路接通后 仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断， 实验中测得定值电阻的阻值比真实值偏_小___(选填“大”或“小”)．
返回目录
特殊方法测电阻(定值电阻R0阻值已知，滑动变阻器R1的最大阻值为R1max)
初中物理中考专题电压和电阻复习
电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。
电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

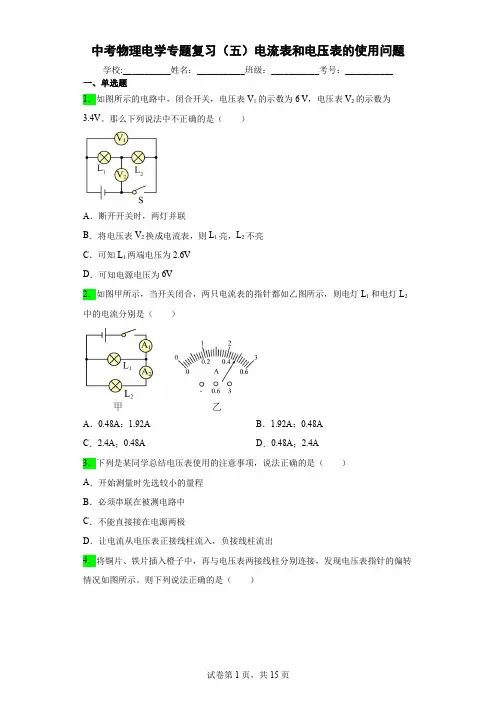

中考物理电学专题复习(五)电流表和电压表的使用问题
中考物理电学专题复习（五）电流表和电压表的使用问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.4V。
那么下列说法中不正确的是（）A．断开开关时，两灯并联B．将电压表V2换成电流表，则L1亮，L2不亮C．可知L1两端电压为2.6VD．可知电源电压为6V2．如图甲所示，当开关闭合，两只电流表的指针都如乙图所示，则电灯L1和电灯L2中的电流分别是（）A．0.48A；1.92A B．1.92A；0.48AC．2.4A；0.48A D．0.48A；2.4A3．下列是某同学总结电压表使用的注意事项，说法正确的是（）A．开始测量时先选较小的量程B．必须串联在被测电路中C．不能直接接在电源两极D．让电流从电压表正接线柱流入，负接线柱流出4．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。
则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极5．如图所示电路中，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表A示数变小，电压表V示数变大B．电流表A示数变大，电压表V示数变大C．电流表A示数不变，电压表V示数变大D．电流表A示数不变，电压表V示数变小6．如图所示闭合开关后，该电路可能会（）A．烧坏电压表B．小灯泡可能发光C．烧坏电流表D．小灯泡可能烧坏7．在图所示的电路中，闭合开关时，电流表测量的是（）A．通过L1的电流B．通过L2的电流C．通过L1和L2并联的总电流D．通过L1和L2串联的电流8．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解正确的是（）A．若断开开关，A、B两金属片间没有电压B．金属片B是电源的正极C．导线中电子的定向移动方向是从发光二极管到开关D．若发光二极管断路，电压表没有示数9．在连接如图所示电路中，一同学误将电流表、电压表位置对调，下列说法正确的是（）A．小灯被烧坏B．电源被烧坏C．电流表有示数D．电压表有示数10．如图所示，能直接测量通过灯L1的电流的电路是（）A．B．C．D．11．如图所示的电路中，电源电压为8V，闭合开关后，电压表的示数为3V，下列描述不正确．．．的是（）A．L1两端电压为5VB．L2两端电压为3VC．L1和L2两端的总电压为8VD．若工作过程中开关S突然断开，则电压表示数为0V12．如图所示的电路中，电流表测量通过灯L1电流的是（）A．B．C．D．13．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（）A．小灯泡正常发光B．电流表正常工作C．电流表指针指向零刻度线左侧D．电流表指针指向最大刻度线右侧14．能正确测量通过灯泡L1电流的是（）A．B．C．D．15．如图所示，粗心的小强把电流表并联接在了L1的两端。
年中考物理专题复习课件---伏安法测电阻测电功率
甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同 且不变（为1.5伏的整数倍），滑动变阻器两个（分别标有“10Ω 2A”和“20Ω 2A”字样）， 待测的两小灯额定电压分别为2.2伏和6.3伏。甲、乙两同学各自选取一个变阻器、
小灯及其它器材按要求正确连接电路，并进行实验。甲同学闭合电键后，发现
②经过分析后小王调整电路重新实
验，且步骤正确。闭合电键，观察到
电压表的示数如图（b）所示。移动滑
片到中点位置时，电流表的示数为0.2
安。请画出他调整后的实验电路
图
。（请画在答题卡的方框内）
③请帮小王完成实验数据表格的填
写（电阻精确到0.1欧）。
小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变）、 待测电阻Rx、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。 他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数
此时，小明发现仅通过以上实验数据，无法得出每一次实验的结果。
算
求
出
Rx的
阻
值
（
计
算
（请画在答题卡的方框内）
请画出他调整后的实验电路图
。
题型四 电源电压的判断及滑动变阻器等器材的选择问题
同样将滑片移至中点位置时，电压表示数3.
58安，电压表示数相应的变化范围为4.
5伏时电流表示数的变化量为0.
他连接电路进行实验，闭合电键后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为0.
，无法得出每一次实验的结果。小明在分析、思考后，选择了另一种规格的变阻器， 重新正确串联电路且步骤正确，并将电压表并联在合适的电路两端，闭合电键S后， 记录此时的电流表、电压表的示数为0.1安、1.0伏。这样利用第4次实验数据，解决了 前3次不能得出实验结果的问题。① 求实验所用电源的电压。② 请将下表填写完整。

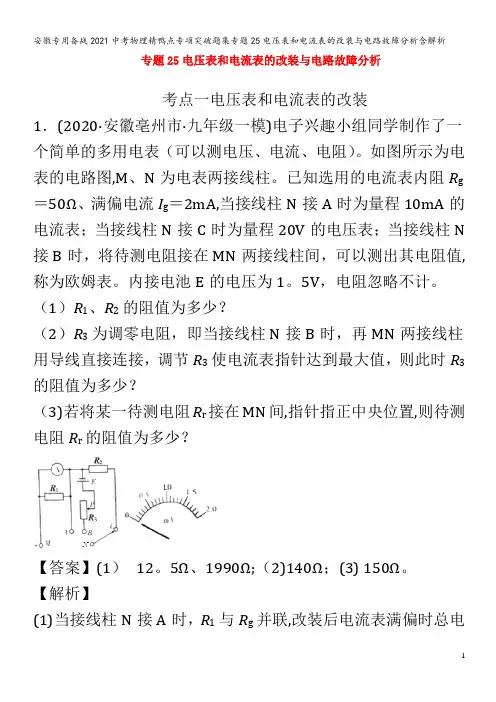

2021中考物理题集专题25电压表和电流表的改装与电路故障分析含解析
专题25电压表和电流表的改装与电路故障分析考点一电压表和电流表的改装1．(2020·安徽亳州市·九年级一模)电子兴趣小组同学制作了一个简单的多用电表（可以测电压、电流、电阻）。
如图所示为电表的电路图,M、N为电表两接线柱。
已知选用的电流表内阻R g ＝50Ω、满偏电流I g＝2mA,当接线柱N接A时为量程10mA的电流表；当接线柱N接C时为量程20V的电压表；当接线柱N 接B时，将待测电阻接在MN两接线柱间，可以测出其电阻值,称为欧姆表。
内接电池E的电压为1。
5V，电阻忽略不计。
（1）R1、R2的阻值为多少？（2）R3为调零电阻，即当接线柱N接B时，再MN两接线柱用导线直接连接，调节R3使电流表指针达到最大值，则此时R3的阻值为多少？（3)若将某一待测电阻R r接在MN间,指针指正中央位置,则待测电阻R r的阻值为多少？【答案】(1）12。
5Ω、1990Ω;（2)140Ω；(3) 150Ω。
【解析】(1)当接线柱N接A时，R1与R g并联,改装后电流表满偏时总电流I A ＝10mA ，因并联电路中各支路两端的电压相等，所以,通过R 1的电流I 1＝I A ﹣I g ＝10mA ﹣2mA ＝8mA因并联电路中各支路两端的电压相等，所以，由U I R =可得，此时电流表两端的电压U A ＝I g R g ＝I 1R 1则112mA 50Ω=12.5Ω8mA gg I R R I ==⨯ 当接线柱N 接C 时，R 1与R g 并联后再与R 2串联，改装后电压表满偏时总电压U C ＝20V ，此时并联部分的总电阻A A A 20mA 50Ω=10Ω10mAg g R I U R I I ===⨯并 此时电路的总电阻C C 3A 20V Ω10A000102U R I -==⨯＝ 因串联电路中总电阻等于各分电阻之和,所以R 2＝R C ﹣R 并＝2000Ω﹣10Ω＝1990Ω(2)当接线柱N 接B 时，R 1与R g 并联后再与R 3串联,MN 两接线柱用导线直接连接，则电流表指针达到最大值时电路的总电阻3g 1.5V 10150Ω10AB R U I -===⨯ 所以此时R 3的阻值R 3＝R B ﹣R 并＝150Ω﹣10Ω＝140Ω(3)将某一待测电阻R r 接在MN 间，指针指正中央位置，通过电流表的电流'A 1mA I ＝，此时电流表两端的电压''A A g U I R ＝，因串联电路中各处的电流相等，所以，此时电路中的总电流''A g A 5m 1mA 50ΩΩA 10I R U I R R ====⨯并并 此时电路的总电阻3' 1.5V 305A0Ω10B U I R -===⨯ 则待测电阻的阻值'r B B 300Ω150Ω=150ΩR R R ==﹣﹣答：(1)R 1、R 2的阻值依次为12.5Ω、1990Ω;（2）当接线柱N 接B 时，再MN 两接线柱用导线直接连接，调节R 3使电流表指针达到最大值，此时R 3的阻值为140Ω； （3)若将某一待测电阻R r 接在MN 间，指针指正中央位置,则待测电阻R r 的阻值为150Ω.2．（2020·安徽合肥市·）已知电流表G 的满偏电流（即电流表指针偏转到最大刻度时的电流）为1mA,内阻600Ω，现将其与一定值电阻R 1串联改装成量程为15V 的电压表，如图a 所示。
【新中考】2021届中考物理一轮复习电学实验专项试题 (1)电流表、电压表的使用
【新中考】2021届中考物理一轮复习电学实验专项试题（1）电流表、电压表的使用1.如图所示，电流表的示数是( )A.1.8 AB.0.36 AC.可能是1.8 A，也可能是0.36 AD.可能是1.4 A，也可能是0.33 A2.关于电压表的使用方法，下列叙述中不正确的是( )A.绝对不允许不经过用电器而把电压表直接接在电源两极上B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表，从负接线柱流出D.电压表要并联在被测电路两端3.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏4.如图所示为甲、乙、丙三位同学使用电流表出现的问题，请分别写出造成这些现象的可能原因.甲同学：_____________________________________；乙同学：_____________________________________；丙同学：_____________________________________.5.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯的电流为A，通过灯的电流为A．6.如图所示，闭合开关后，要使、都发光，甲表是______，乙表是______，（以上两空均填“电压表”或“电流表”）电压表测量的是______（填“”“”或“电源”）两端的电压.7.在用电流表测电流的实验中：（1）连接电路时，开关应_______，电流表应先用______量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流.合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA；（3）只需改动一根导线所连接的一个接线柱就可测得总电流，请在图甲中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，两灯都亮，电流表指针不发生偏转，那么原因可能是__________.A.电流表内部断路B.开关处接触不良C.电流表被短路D.电源供电不足答案以及解析1.答案：C（4）C 解析：当使用“-”和“0.6”两接线柱时，电流表上每一小格表示0.02 A，则电流表的示数为.若使用“-”和“3”两接线柱，电流表刻度盘上每一小格表示0.1 A，则电流表的示数为.2.答案：A解析：A.电压表相当于断路，所以可以将电压表直接接到电源的两端，故A错误，符合题意；B.使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，故B正确，不符合题意.C.电压表使用时的正负接线柱要正确，即要使电流从正接线柱流入电压表，从负接线柱流出，故C正确，不符合题意；D.使用电压表测量用电器两端电压时，必须使电压表与待测电路并联，故D正确，不符合题意.3.答案：D解析：将电压表和电流表位置接反了，电流表直接接到电源两极上,这样会造成电源短路，通过电流表的电流会很大，电流表可能会被烧坏;由于电源短路,没有电流通过电压表，所以电压表不会被烧坏。
2025年中考物理总复习第一部分考点梳理第14讲欧姆定律 电功率第3课时用电流表和电压表测量电阻
D．电压表使用前未调零
2025版
物理
甘肃专版
(8)完成实验后，小明用额定电压为2.5 V小灯泡替换定值电阻进行实验，
根据测得的数据绘制了小灯泡的电流随电压变化的图象(如图丁)。由图象
可知，小灯泡正常工作时的电阻是 8.3 Ω，当小灯泡两端的电压为1 V时，
小灯泡的电阻为 5 Ω，进一步分析图象可以发现小灯泡的电阻值随电压
2025版
第3课时
物理
甘肃专版
用电流表和电压表测量电阻
2025版
物理
甘肃专版
2025版
物理
甘肃专版
实验：用电流表和电压表测量电阻(电阻的测量)(2022年版新课标必做
实验)
2025版
物理
甘肃专版
2025版
物理
甘肃专版
要点1：定值电阻与小灯泡电阻分别测量的原因：定值电阻 的电阻在实验
中基本不会改变，而小灯泡 的电阻在实验中会变化。
2025版
物理
Байду номын сангаас
甘肃专版
变式：【缺电流表】小红在得出电流与电压和电阻的定量关系后，要测
量一个标记不清的定值电阻阻值(约为30 Ω)，利用现有器材，设计了如图
己所示的电路。
①闭合开关，将滑动变阻器接入最大阻值R0时，记录电压表示数为U1；
② 将滑动变阻器的滑片调至最左端时 ，记录电压表示数为U2；
③得出了定值电阻阻值的表达式：Rx＝
测量取平均值的方法，记录数据如表所示，并绘制出U－I图象。第3次实
验电流表的示数如图乙所示，为 0.24
(保留1位小数)
A，则R的平均阻值为 10.1 Ω。
2025版
物理
甘肃专版
中考物理复习--怎样判断电流表和电压表的测量对象
怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。
这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。
1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。
分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。
当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。
当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。
2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。
当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。
当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。
当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。
所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）A. 213I I I +=；B.321I I I += ；C. 0231==I I I ，；D. 0321==I I I ，答案：1. （C ）。
中考物理总复习 动态电路专题
滑动变阻器变化： 一上一下 远大近小
知识储备
A
电流表所测对象： 从哪来 到哪去
知识储备
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
知识储备
滑动变阻器变化： 一上一下 远大近小
知识储备
滑动变阻器变化： 一上一下 远大近小
滑片移动
1、滑动变阻器串联引起的动态电路
例1、如图是“Βιβλιοθήκη 安法”测电阻的电路图．闭合开关S，将滑片P向左滑动 的过程中 （ ）
并联电路
电流路径至少有两条，各支路上 的用电器互不干扰。
知识储备
电路的简化
简化电路的基本原则是，将电路中没有电流的部分去掉。比如断开的部分， 被短路的部分，还有电压表。再按照电流的路径走一走，有分支的是并联，没有 分支是串联。
知识储备
A
电流表所测对象： 从哪来 到哪去
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
基本概念
动态电路
电路中的物理量发生变化的电路。
电路中电阻的变化引起的物理量变化。
知识储备
动态电路
1
一个实验
2
两种电路
3
三只元件
4
四个规律
知识储备
实验中得到的动态规律
知识储备
实验
规律
串联电路里， 某元件的电阻变 大，其两端电压 变大；
电阻变小， 其两端电压变小。
欧姆定律
知识储备
串联电路
电流路径只有一条，电流处处相 等，各用电器相互影响。
滑片移动
3、假滑
例3、如图，当滑片P向左移动时，A表和V表将如何变化
分析步骤：1、确定电路连接方式； 2、判断滑动变阻器接入电路中的变化； 3、判断各电表测量的对象； 4、运用实验中动态规律、欧姆定律、四个规律解决问题。
2020年中考物理总复习系列16《电压电阻》(含答案)
第十六章《电压 电阻》知识点1：电压 1.符号：U2.单位：伏特，简称伏，符号V3.测量工具：电压表 知识点2：电压的测量1.电压表的使用：注意与电流表的使用区别。
2.串、并联电路电压特点：（1）串联：U ＝U 1＋U 2（2）并联：U ＝U 1＝U 2 知识点3：电阻 1．电阻：（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示（2）单位：欧姆，符号是Ω；1 M Ω＝__106__Ω，1 k Ω＝__103__Ω （3）影响因素：导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。
2．滑动变阻器：注意铭牌的含义。
3.探究影响导体电阻大小的因素：导体的电阻是导体本 身的一种性质，它的大小决定于导体的材料、长度、横 截面积和温度，与通过导体的电流和两端的电压无关。
1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素2. 考查题型： 以选择题、填空题、实验题为主3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用考点1：电压表例1 如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。
★知识梳理★备考指导 ★突破考点，典例呈现★考纲要求： 1. 电压表的使用.（操作） 2. 串、并联电路电压的规律.（探究） 3. 影响电阻大小的因素.（探究） 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. （认识）6. 超导体. （认识）考点2：电路作图例2 请根据实物电路，在虚线框内画出对应的电路图。
考点3：电路故障分析例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )A．L2断路 B．L2短路C．L1断路 D．L1短路方法点拨：(1)当电压表示数为电源电压时有两种推测：①电压表所测范围电路断路；②电压表所测范围之外的所有用电器都短路。
2020年中考物理复习之电学重难点 专题03 电流表和电压表的使用和测量对象的识别(解析版)
专题3：电流表和电压表的使用和测量对象的识别准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
1、电流表和电压表的使用及读数： （1）电流表和电压表的使用 电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数： 电流表电压表量程 0～0.6A 0～3A 0～3V 0～15V 分度值 0.02A0.1A0.1V0.5V读数方法 先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A0.1A×16=1.6A0.1V×19=1.9V0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。
2、电流表测量对象的判断：注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。
3.电压表测量对象的判断：电压表与谁构成一个“圈”，就测量谁两端的电压，这个圈中可以有电流表、闭合的开关，但不能有其他的电源或用电器（电压表测单个用电器或电压的电压）。
如果有其他的用电器，电压表就测2个或2个以上用电器两端的电压，但不能说测用电器和电源两端的电压。
2021年上海中考物理复习专题13 用电流表电压表测电阻(含答案)
专题13 用电流表电压表测电阻1、（2020上海中考25）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。
他正确串联电路后，将电压表并联在电路中。
闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。
小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。
小华通过数据处理求出了待测电阻的阻值，完成实验。
表一表二实验序号 电压表示数（伏） 电流表示数（安） 实验序号 电压表示数（伏） 电流表示数（安） 1 2.6 0.18 3 2.2 0.20 22.30.2042.60.24①获得表一实验数据的过程中，小华将电压表并联在________的两端； ②实验中小华所用的电源电压为________伏；③根据表一中实验序号1的数据，计算此次待测电阻的阻值为________欧；（精确到0.1欧） ④根据实验数据，计算并判断所用滑动变阻器的规格能否为“10欧 2安”。
________（需写出计算过程）2、（2019上海中考25）小华做“用电流表、电压表测电阻”实验，现有电源（电压为3伏保持不变）、电流表、电压表、电键和待测电阻R x 各一个，三个滑动变阻器（分别标有“5欧 2安” “10欧 2安” “50欧 1安”字样），以及导线若干。
小华选择其中一个滑动变阻器，正确连接电路，进行实验。
实验中，当滑动变阻器滑片P 在中间区域某位置时，电压表和电流表的指针位置如图2（a ）、（b ）所示，小华记录第一组数据；然后移动滑动变阻器滑片P ，在电压表指针自图2（a ）位置转过两小格时记录第二组数据，此时电流表、电压表指针偏转角度相同；接着继续操作完成实验。
① 实验中电压表所选的量程为__________伏。
② 判断实验中电流表所选的量程。
__________（需写出计算过程） ③ 小华的第二组数据中，电压、电流及计算出的R x 的阻值是__________。
电流表、电压表在判断电路故障中的应用(沪科版-初三专题带解析)
名称：电流表、电压表在判断电路故障中的应用描述：【知识点的认识】1、在串联电路中：当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．2、在并联电路中：某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．某支路短路时：所有支路都被短路，电源烧坏．（不常考）【解题方法点拨】1、当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．2、当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有短路的地方．3、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．4、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．【命题方向】利用电流表、电压表判断电路的故障是中考命题的热点，几乎是中考必出的问题，应该把几种情况下各位置电表的异常表现掌握清楚．【第二部分】电流、电压2、电流的强弱（1）电流：表示电流强弱的物理量，符号I（2）单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µ A三、电流表1、电流的测量：用电流表；符号A2、电流表的结构：接线柱、量程、示数、分度值3、电流表的使用（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱（2）电流表必须和用电器串联；（相当于一根导线）（3）电流表必须和用电器串联；（相当于一根导线）（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。
）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。
电压表和电流表的使用
电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。
2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。
3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。
4.电流表、电压表的使用规则（1）接线问题：进，出。
（2）电流表有两个量程，分别是和；分度值分别为和。
电压表有两个量程，分别是和；分度值分别为和。
（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。
电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。
B．反偏，可能发生的情况？。
C．满偏，可能发生情况？。
D．偏转太小，即指针偏转过不了中线，可能情况？。
5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。
（）B. 通过两元件的电流相等，两元件一定串联。
（）C.两元件并联，两元件两端的电压一定相等。
（）D.两元件两端的电压相等，两元件一定并联。
（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。
2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。
3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。
第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。
中考物理重要测量仪器电流表问题
专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。
电流表的示数为_____A。
温度计的示数为_____0C。
【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。
【例题2】如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。
以刻度盘下面一排数值为准。
分度值为0.02A。
（2）0～3A,。
以刻度盘上面一排数值为准。
(中考物理)仪器的使用和读数 提分专题(解析版)
专题二：仪器的使用和读数命题点1：刻度尺的使用及读数【注意】1．被测物体的长度应为末端对应的刻度值减去始端对应的刻度值．2．使有刻度线的一侧紧靠被测物体，并与被测长度平行．3．视线正对刻度读出数值，读数时看清分度值，并估读到分度值的下一位．若估读值为“零”，也要补上．4．注意填空后面的单位转换：1 cm＝10 mm．【针对训练】1．如图所示，图中木块的长度为 cm。
【分析】使用刻度尺测量物体长度之前，要明确其分度值；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
【解答】解：由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；木块左侧与1.00cm刻度线对齐，右侧与2.95cm刻度线对齐，所以木块的长度为L＝2.95cm﹣1.00cm＝1.95cm。
故答案为：1.95。
2．图甲所示木块的长度为 cm；【分析】（1）使用刻度尺测量物体长度之前，要明确其分度值；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；【解答】（1）由图甲知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm ＝1mm，即此刻度尺的分度值为1mm；木块左侧与6.00cm对齐，右侧与9.80cm对齐，所以木块的长度为L＝9.80cm﹣6.00cm＝3.80cm；故答案为：3.803．（2021·四川南充市·中考真题）如图所示，物体的长度为______cm；如图所示，天平中物体的质量为______g。
【答案】1.40 63.4【详解】[1]左图中，刻度尺的分度值为1mm，物体左端对应的刻度值为5.00cm，右端对应的刻度值为6.40cm，物体的长度为L=6.40cm-5.00cm=1.40cm[2]右图所示，砝码的质量为m1=50g+10g=60g标尺的分度值为0.2g，游码对应的刻度值为3.4g，天平中物体的质量为m=60g+3.4g=63.4g命题点2：停表的读数【注意】1．停表内圈的单位是“分钟”，外圈的单位是“秒”．2．读数前，先分清内圈和外圈的分度值．3．读数时，对于外圈一圈表示30 s的停表，内圈的分针小于30 s时(指针未过半刻度线)，读外圈小于30的读数；内圈的分针大于30 s时(指针过半刻度线)，读外圈大于30的读数．4．注意单位转换：1 min＝60 s．【针对训练】1．图乙机械停表的读数为______s。
九上物理(人教版)课件-应用专题 电流表和电压表的使用
R2 (填“R1”或“R2”)的 电流 (填“电流”或“电压”)。
11．如图所示，已知两只灯泡 L1 和 L2 并联，则在 a、b、c 三个电表中(电流 表或电压表)，a 是 电流 表，b 是 电压 表，c 是 电流 表。
6．如图所示的电路，当开关 S 闭合后 L1、L2 均发光，则( A ) A．若甲表是电压表，乙表是电流表，则灯 L1、L2 并联 B．若甲表是电流表，乙表是电流表，则灯 L1、L2 串联 C．若甲表是电压表，乙表是电压表，则灯 L1、L2 串联 D．若甲表是电流表，乙表是电压表，则灯 L1、L2 并联
【专题概述】 1．电流表和电压表的异同点
2.判断电路中电表种类的方法：分析电路中电表的连接方式，若电表与其他 元件串联，则此电表为电流表；若电表与其他元件并联，则此电表为电压 表。 3．分析含电表电路的方法：可将“电流表看成导线、电压表看成断路”， 用“去表法”先识别用电器的连接方式，再确定各电表的测量对象，结合 相关规律进一步分析。
3．(新疆中考)如图中两灯规格不同，能测出通过灯 L1 电流的电路是( C )
4．如图所示电路中，电压表测量的是( B ) A．L1 两端的电压 B．L2 两端的电压 C．电源和 L1 两端的电压 D．L1 和 L2 两端的总电压
5．(云南中考)小雅同学在做电学实验时，不小心将电压表和电流表的位置 互换了，如图所示，如果此时将开关闭合，则( D ) A．两表都可能被烧坏 B．两表都不会被烧坏 C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
