为什么要使用光伏并网逆变器
光伏并网逆变器功能
光伏并网逆变器功能
光伏并网逆变器功能
（1）防孤岛效应保护并网逆变器应具有可靠而完备的非计划性孤岛保护功能。
并网逆变器防非计划性孤岛功能应同时具备主动与被动两种孤岛检测方案。
如果非计划性孤岛效应发生，逆变器应在2s内停止向电网供电，同时发出报警信号。
（2）恢复并网保护由于电网故障原因导致并网逆变器停止向电网供电后，在电网的电压和频率恢复到正常范围后的20s到5min，并网逆变器应能自动重新向电网送电，送电时输出功率应缓慢增加，不应对电网造成冲击。
（3）交流侧过流保护并网逆变器的交流输出侧应设置过流保护。
当检测到电网侧发生短路时，并网逆变器应在0.1s内停止向电网供电，同时发出警示信号。
故障排除后，并网逆变器应能正常工作。
（4）防反放电保护当并网逆变器直流侧电压低于允许工作范围或逆变器处于关机状态时，并网逆变器直流侧应无反向电流流过。
光伏并网是什么意思？为什么要并网？
光伏并网是什么意思？为什么要并网？光伏并网是什么意思？光伏发电并网就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
可以分为带蓄电池的和不带蓄电池的并网发电系统。
带有蓄电池的光伏并网发电系统具有可调度性，可以根据需要并入或退出电网，还具有备用电源的功能，当电网因故停电时可紧急供电，带有蓄电池的光伏并网发电系统常常安装在居民建筑。
不带蓄电池的并网发电系统不具备可调度性和备用电源的功能，一般安装在较大型的系统上。
光伏发电系统并网有2种形式：集中式并网和分布式并网。
1.集中式光伏发电并网：特点是所发电能被直接输送到大电网，由大电网统一调配向用户供电，与大电网之间的电力交换是单向的。
适于大型光伏电站并网，通常离负荷点比较远，荒漠光伏电站采用这种方式并网。
2.分布式光伏发电并网：特点是所发出的电能直接分配到用电负载上，多余或者不足的电力通过联结大电网来调节，与大电网之间的电力交换可能是双向的。
适于小规模光伏发电系统，通常城区光伏发电系统采用这种方式，特别是于建筑结合的光伏系统。
与独立运行的太阳能光伏发电站相比，并入电网可以给光伏发电带来诸多好处，可以归纳以下几点：1.省掉了蓄电池作为储能；2.随着逆变器制造技术的不断进步，以后逆变器的稳定性、可靠性等将更加完善；3.光伏阵列可以始终运行在最大功率点处，由电网来接纳太阳能所发的全部电能，提高了太阳能发电效率；4.电网获得了收益，分散布置的光伏系统能够为当地的用户提供电能，缓解了电网的传输和分配负担；5.光伏组件与建筑完美结合，既可以发电又能作为建筑材料和装饰材料。
光伏发电进入大规模商业化应用的必经之路，就是将太阳能光伏系统接入常规电网，实现联网发电。
将光伏发电系统以微网的形式接入到大电网并网运行，与大电网互为支撑，是提高光伏发电规模的重要技术出路，光伏发电系统并网运行也是今后技术发展的主要方向，通过并网能够扩张太阳能使用的范围和灵活性。

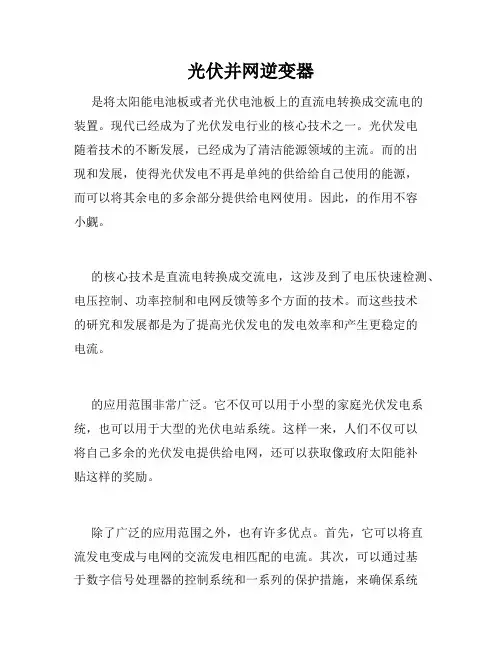

光伏并网逆变器
光伏并网逆变器是将太阳能电池板或者光伏电池板上的直流电转换成交流电的装置。
现代已经成为了光伏发电行业的核心技术之一。
光伏发电随着技术的不断发展，已经成为了清洁能源领域的主流。
而的出现和发展，使得光伏发电不再是单纯的供给给自己使用的能源，而可以将其余电的多余部分提供给电网使用。
因此，的作用不容小觑。
的核心技术是直流电转换成交流电，这涉及到了电压快速检测、电压控制、功率控制和电网反馈等多个方面的技术。
而这些技术的研究和发展都是为了提高光伏发电的发电效率和产生更稳定的电流。
的应用范围非常广泛。
它不仅可以用于小型的家庭光伏发电系统，也可以用于大型的光伏电站系统。
这样一来，人们不仅可以将自己多余的光伏发电提供给电网，还可以获取像政府太阳能补贴这样的奖励。
除了广泛的应用范围之外，也有许多优点。
首先，它可以将直流发电变成与电网的交流发电相匹配的电流。
其次，可以通过基于数字信号处理器的控制系统和一系列的保护措施，来确保系统的运行稳定。
此外，还可以通过提供数据接口来进行监控和控制光伏发电系统。
的种类也非常多。
其中有普通光伏逆变器，适用于小功率的家庭发电系统。
另外，还有多级光伏逆变器和中央逆变器，适用于大规模的商业和工业光伏电站。
此外，还有微逆变器和功率优化器，可以用于解决光伏电池板之间的阴影问题。
总之，的作用不仅仅是将直流发电变成交流发电，它对于光伏发电的效率和稳定性也有很大的帮助。
随着光伏发电技术的不断发展和推广，相信的性能和技术也会不断提升。
同时，在节能环保方面也有着非常重要的意义，对于推动清洁能源的发展有着不可替代的作用。
光伏并网逆变器工作原理
光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备，其工作原理如下：
1. 光伏发电：光伏电池板将太阳光转换为直流电。
当太阳光照射到光伏电池板上时，光子的能量激发电池中的电子，从而产生直流电。
2. MPPT控制：光伏并网逆变器内部配备了最大功率点跟踪（MPPT）控制器。
MPPT控制器可以监测光伏电池板的输出电压和电流，并通过适当调节输出电流和电压的方式，以最大效率地提取光伏电池板所能提供的最大功率。
3. 直流-交流转换：光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。
首先，逆变器内部的整流器将输入的直流电转换为中间直流电，然后通过高频变压器将中间直流电转换为交流电。
4. 同期控制：为了保证光伏发电系统并网运行时能够与电网保持同频同相，光伏并网逆变器内部配备了同期控制器。
同期控制器可以通过监测电网的电压和频率，并相应调整逆变器输出的电流和电压，以确保光伏发电系统与电网保持同步运行。
5. 并网连接：光伏并网逆变器将转换后的交流电与电网进行连接。
逆变器会通过电网侧的保护装置，如断路器和接地装置，确保逆变器与电网之间的安全连接。
通过以上工作原理，光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电，并将其注入电网中，实现对电网的供电。
并网逆变器简介介绍
针对风力发电系统的特性，并网逆变器需具备低 电压穿越能力，确保在电网故障时能够保持持续 运行。
风能资源最大化利用
并网逆变器配合风力发电机组，实现风能资源的 最大化利用，提高风力发电系统的经济效益。
并网逆变器的发展趋势与前景展望
高效率与高可靠性
智能化与数字化
未来并网逆变器将更加注重提高转换效率 与运行可靠性，降低设备故障率，提高整 个发电系统的经济效益。
各种并网逆变器的特点比较
适用场景不同，各有优缺点。
不同类型的并网逆变器适用于不同的场景和 需求，具有各自的优缺点。单相并网逆变器 适合小型应用，成本低但效率相对较低；三 相并网逆变器适合大型应用，效率高但成本 相对较高；模块化并网逆变器则具有灵活性 和可维护性优势。在实际应用中，需根据具 体需求和预算选择合适的并网逆变器类型。
可靠性：电力电子技术可确保逆变器在宽电压范围内稳定工作，且具有高可靠性和 长寿命。
通过以上核心技术的运用，并网逆变器能够实现高效、稳定、安全的运行，为太阳 能光伏发电系统的并网发电提供重要保障。
04发电系统中的应用
光伏并网逆变器概述
在光伏发电系统中，并网逆变器扮演着关键角色，它将光伏组件 产生的直流电转换为交流电，并同步并入公用电网。
并网逆变器简介介 绍
汇报人： 日期:
目 录
• 并网逆变器概述 • 并网逆变器的类型与特点 • 并网逆变器的核心技术 • 并网逆变器的应用与发展趋势 • 并网逆变器的选择与考虑因素
01
并网逆变器概述
并网逆变器定义
• 并网逆变器，又称并网型逆变器，是一种将直流电转换为交流 电，并使其与电网同步运行的逆变器。它能够把由太阳能、风 能等可再生能源产生的直流电转换为与电网兼容的交流电，实 现向电网输送电能的功能。
并网逆变器原理
并网逆变器原理
并网逆变器是一种将直流电能转化为交流电能，且可将电能提供给电网的设备。
其工作原理如下：
1. 输入电路：并网逆变器的输入电路接收来自太阳能电池组或其他直流电源的直流电能。
输入电路通常包括一个DC-DC变
换器，用于调整输入电压和电流的参数。
2. 拓扑结构：并网逆变器采用不同的拓扑结构，最常见的是单相桥式逆变器或三相桥式逆变器。
这些拓扑结构能够将低电压和电流的直流电能转化为交流电，并保持满足电网的传输要求。
3. 控制策略：并网逆变器的控制策略是关键。
通过使用先进的控制算法，可以实现逆变器的最大功率点追踪，以确保太阳能电池组或其他直流电源能够以最佳效率运行。
此外，控制策略还要保证逆变器输出的交流电能与电网的频率和相位相匹配，以确保平稳的电能传输。
4. 输出电路：并网逆变器的输出电路将转换后的交流电能连接到电网上。
输出电路通常包括一个滤波器，用于消除或减少输出电流中的谐波成分，并确保电能传输的质量和稳定性。
5. 电网连接：最后一步是将并网逆变器连接到电网上。
这通常需要遵守电网运营商的规定和标准，并进行相应的配置和调试。
并网逆变器发展
并网逆变器的发展趋势一、随着国内外太阳能并网发电的应用越来越多，应用领域越来越广泛，市场上对并网光伏逆变器的需求也越来越多。
电力变流技术的进步、应用领域的扩大，市场上对并网逆变器技术的要求也越来越高，在并网应用上客户的基本要求如下：1、并网的安全性要好2、并网的稳定性、可靠性要高3、并网的发电能力要强4、并网的故障损失要小5、并网的成本要低国外并网光伏系统市场的大规模兴起，小到家用几百瓦电站大到数十万千瓦级电站的建设使用已较为普遍；在并网发电量、成本控制、安全可靠性等方面国外已积累了较为丰富的经验，并建立了详实可靠的并网发电数据库。
根据国外客户的反馈意见及市场趋势，在2007年以后国外并网光伏发电系统中逆变器的选型安装越来越倾向于小型化、智能化、模块化等方向发展，小型光伏并网逆变器的使用已成为光伏并网发展的趋势！二、选用小型光伏并网逆变器的优点有那些呢？根据用户信息及从研发技术角度分析，在光伏并网发电系统中采用小型光伏并网逆变器具有的优点从如下几个方面分析：1、发电量⑴、小型机无变压器，发电效率更高⑵、每个逆变器都有MPPT跟踪，系统整体发电效率更高⑶、无需长距离直流输配电，直流损耗低⑷、无需大容量交流配电上网，减小交流损耗，上网电量更多2、可靠性⑴、小型逆变器故障影响较小，对电网几乎不存在波动影响⑵、系统发电单台逆变器占比小，故障对发电量影响较小⑶、分布式控制，使系统配置更灵活，增加配置、工作的可靠性3、成本控制⑴、无变压器价格更低，减少了昂贵的功率器件用量，大大降低成本⑵、重量轻、体积小降低了包装和运输成本⑶、集中式采购物料，流水化生产作业，降低了整机的生产成本⑷、小型机IP65防护等级，可安装在室外不需专配机房，减少了建设成本⑸、故障时维修简便，发电量占比小，大大减少了维护成本及维护电量损失在光伏并网发电系统中采用小型光伏并网逆变器具有的缺点如下：1、无电气隔离，漏电流偏大（技术控制漏电流＜30mA，符合安规标准）2、三相并网时可能存在三相不平衡性（单台小功率，三相不平衡＜7%国家标准）3、通讯布线较长，较复杂4、增加了监控设备用量5、多台并联使用，增加直流分量。
光伏发电站并网逆变器代替svg集中式无功补偿装置探讨
１ 光伏发电站对无功补偿配置的要求
王 宾等:光伏发电站并网逆变器代替 SVG 集中式无功补偿装置探讨
根据 «光 伏 电 站 接 入 电 力 系 统 技 术 规 定 »
(
GB/T１９９６４－２０１２)的规定:
(
１)光伏发电 站 的 无 功 容 量 应 按 照 分 层 和 分
区基本平衡的原 则 进 行 配 置,并 满 足 检 修 备 用 的
要求 [１];
(
２)通过 １０~３５kV 电压等级并网的光 伏 发
电站功率因数应能 在 超 前 ０．
９８~ 滞 后 ０．
９８ 范 围
内连续可调,有特殊要求时,可做适当调整以稳定
电压水平;
(
３)对于通过 １１０(
６６)
kV 及以上电压等级 并
网的光伏发电站,无功容量配置应满足下列要求:
２０１９ 年第 ６ 期
１．
２．
摘 要:在光伏电站的设计中,为满足接入电网的相关要求,一般按照光伏 电 站 并 网 容 量 的 ２０~３０％ 配 置 SVG 动 态 无 功 补
偿装置,如果并网逆变器所具有的连续无功调节能力能满足光 伏 电 站 并 网 的 要 求,那 我 们 在 光 伏 电 站 的 建 设 中 能 节 省 数 百
第 ３８ 卷第 ６ 期
Vo
l．
３８,No．
６
四 川 水 力 发 电
２０１９ 年 １２ 月
,
De
c．
２０１９
S
i
chuan Wa
t
e
r Powe
r
光伏发电站并网逆变器代替 SVG 集中式
无功补偿装置探讨
王 宾１,
张 健２
(
光伏并网原理
光伏并网原理光伏并网系统是指将太阳能光伏发电系统与电网相连接，通过逆变器将直流电转换为交流电，并将发电系统的电能输出到电网上。
光伏并网系统的原理是通过逆变器将太阳能光伏发电系统产生的直流电转换为交流电，然后将交流电与电网连接，实现发电系统与电网的互联互通。
光伏并网系统的核心设备是逆变器，它的主要功能是将太阳能光伏发电系统产生的直流电转换为交流电，并实现与电网的连接。
逆变器通过控制电压、频率和相位等参数，将发电系统产生的电能与电网实现同步运行，确保发电系统与电网的稳定运行。
在光伏并网系统中，逆变器起着至关重要的作用。
它不仅能够将太阳能光伏发电系统产生的直流电转换为交流电，还能够实现与电网的连接和同步运行。
逆变器的性能直接影响着光伏并网系统的发电效率和稳定性，因此选择适合的逆变器对于光伏并网系统至关重要。
光伏并网系统的运行原理是通过逆变器将太阳能光伏发电系统产生的直流电转换为交流电，并将电能输出到电网上。
逆变器通过控制电压、频率和相位等参数，实现发电系统与电网的同步运行，确保光伏发电系统的电能能够顺利输出到电网上。
光伏并网系统的运行原理简单而又重要，它是实现太阳能光伏发电系统与电网互联互通的关键。
通过逆变器将直流电转换为交流电，并将电能输出到电网上，实现光伏发电系统与电网的协调运行，为清洁能源的发展做出了重要贡献。
总结，光伏并网系统的原理是通过逆变器将太阳能光伏发电系统产生的直流电转换为交流电，并将电能输出到电网上，实现光伏发电系统与电网的互联互通。
逆变器是光伏并网系统的核心设备，它的性能直接影响着系统的发电效率和稳定性。
光伏并网系统的运行原理简单而又重要，它为清洁能源的发展做出了重要贡献。
光伏发电并网逆变器毕业论文(学术参考)
1.4
对光伏并网发电系统的研究与探索是非常有意义的，不仅在技术上可以更上一个台阶，在工程上取得经验，而且另外还能确定它在经济方面是可行的。光伏发电要是想进军到建筑市场和电力市场，那就必须发展并网光伏发电，光伏发电应用的规模只有达到了电力的规模，才能对能源的紧张和环境污染的抑制起到理想的作用。要想研究光伏并网发电系统，其重点应该落在并网发电的经济政策研究和具有商业化前景的实用技术和工业部件上。
发明了非晶硅太阳能电池
美国建成了7MW太阳能发电站
日本建成了1MW太能发电站
制定再生新能源发电与公共电力网并网法规（德国）
制定逆潮流供电与公共网并网法规（日本）
住宅用太阳光发电系统技术规程（日本）
RPS法（新能源法案）（日本）
1.3
目前我国的经济发展正处在繁荣时期，但是能源问题却是很严峻，在大多数城市中，由于现在的工厂燃烧大量的化石能源，环境恶化的趋势十分明显。由世界卫生组织（WHO）
表1-1光伏发电的历史
2000年公布，在世界上污染最严重的十个城市之中，中国占了八个，而且北京位居第七位。因此发展光伏并网发电会有助于提早解决这一问题。我国相关部门开始重视起来，国家科技部首先规划出有步骤的推进有关的科技创新研究、示范和产业化进程。在“八五”与“九五”期间，“光伏屋顶并网发电系统”已经被“国家科技公关计划”所列入，若干光伏屋顶并网发电系统示范工程分别建成在深圳和北京。现在我国仍然需要进口光伏并网发电的关键技术和设备，然而，为了面对巨大的国内需求，实现具有自我知识产权的高科技的发展相当关键，这是一个亟待解决的问题。具体的目的在光伏并网发电系统中表现在：（1）为了实现提高转换电能的质量，将太阳能光电转换组件阵列输出的直流电变化成为220V，频率为50Hz的单相正弦波，使电流与电压要有比较小的畸变率；（2）可以使系统变得更安全，如输入接反保护、输出短路保护、输出过载保护、直流过压保护、欠压保护、交流过压、“孤岛”保护。
光伏并网混合逆变器的优势概要
光伏并网混合逆变器的优势作为太阳能开发中的核心技术,光伏并网逆变器已成为世界上众多高科技公司的必争之地。
追日电气作为逆变器自主研发、自主生产的后起之秀,在产品开发上,从 500kW 大功率电站型光伏逆变器到 2.5kW 至 6kW 小功率户用型逆变器,已形成了完整的产品链。
立足于长远发展, 追日电气又开始了混合型逆变器新产品的开发。
混合型逆变器涵盖了光伏并网技术、离网发电技术、蓄电池充放电与储能技术,以及配电技术等高新技术,在牧区、震区、海岛等无供电网络的区域可以发挥很好的功用。
该产品作为一个多项高新技术复合型产品, 非常有可能成为追日电气在光伏逆变器领域实现弯道超越的突破口。
混合型逆变器主要具备光伏并、离网发电功能,也就是说,在电网供电正常的情况下, 该装置闭合旁路继电器,实现电网对家用电器负载供电 ; 当电网供电不正常时(如电网断电、电网电压或者频率波动比较大 ,该装置可以通过蓄电池,经过逆变后对家用电器负载进行供电。
在日照强度合适的情况下,光伏发电功能正常时, 该装置也可对电网并网输电, 向电网卖电以获取效益。
从技术实现方式上看, 该装置由如下几个单元组成:一是并网逆变单元, 该单元从光伏电池板、直流汇流箱获得太阳能,经过最大功率点跟踪电路, 稳定直流母线电压, 经过逆变单元后,将光伏发电输入公共电网。
二是离网逆变单元, 该单元在电网供电正常时,通过旁路继电器对负载供电,同时对蓄电池组充电; 在电网异常的时候, 通过蓄电池逆变,对负载实现不间断供电。
此时, 如果光伏组件发电, 则可以通过光伏离网逆变单元对负载供电,同时对蓄电池充电。
三是切换单元, 该单元在光照条件合适且公用电网异常时, 通过切换继电器等装置, 实现光伏对负载供电。
四是其它辅助单元, 如隔离单元、蓄电池电池管理单元等, 用来实现对蓄电池组、进网电表、出网电表、光伏电池板等的管理等。
综合来说, 混合型逆变器能有效克服现有太阳能逆变器只能并网发电、以及离网逆变器在太阳光照较弱时, 负载用电受到限制的局限, 可有效地提高设备对太阳能的利用效率, 特别适用于电网不稳定或电网供电成本较高的场合。
并网逆变器工作原理
并网逆变器工作原理并网逆变器是太阳能发电系统中的重要组件，它的工作原理对于太阳能发电系统的性能和稳定性起着至关重要的作用。
本文将从并网逆变器的工作原理入手，为大家详细介绍并网逆变器的工作原理及其相关知识。
1. 并网逆变器的基本原理。
并网逆变器是将太阳能光伏电池板所产生的直流电转换为交流电的设备。
在光照条件下，光伏电池板会产生直流电，而家庭或工业用电一般是交流电，因此需要并网逆变器将直流电转换为交流电，以供给家庭或工业用电。
2. 并网逆变器的工作过程。
当太阳能光伏电池板产生的直流电进入并网逆变器时，首先会经过一个整流器，将交流电转换为直流电。
然后，直流电会经过逆变器部分，通过电子元件将直流电转换为交流电，最终输出给家庭或工业用电。
3. 并网逆变器的关键部件。
并网逆变器的关键部件包括整流器、逆变器、控制器和输出端。
整流器主要用来将直流电转换为交流电，逆变器则是将直流电转换为交流电的核心部件，控制器用来监控并调节逆变器的工作状态，输出端则是将转换好的交流电输出给用电设备。
4. 并网逆变器的工作特点。
并网逆变器具有高效、稳定、可靠、安全等特点。
高效是指并网逆变器在将直流电转换为交流电的过程中，能够最大限度地减少能量损耗；稳定是指并网逆变器在各种工作环境下都能够保持稳定的工作状态；可靠是指并网逆变器具有较高的工作可靠性，能够长时间稳定地工作；安全是指并网逆变器在工作过程中能够保证人身和设备的安全。
5. 并网逆变器的应用领域。
并网逆变器广泛应用于家庭光伏发电系统、工业光伏发电系统、商业光伏发电系统等领域。
随着太阳能发电技术的不断发展和普及，并网逆变器的应用范围也在不断扩大，成为太阳能发电系统中不可或缺的重要组件。
总结，通过本文的介绍，相信大家对并网逆变器的工作原理有了更加深入的了解。
并网逆变器作为太阳能发电系统中的关键设备，其工作原理的掌握对于太阳能发电系统的设计、安装和运行具有重要意义。
希望本文能够对大家有所帮助，谢谢阅读！。
光伏储能混合逆变器
光伏储能混合逆变器
光伏储能混合逆变器是一种结合了光伏发电和储能技术的设备。
它可以同时将太阳能转换成电能，并将其存储在电池中，也可以将储存的电能逆变成交流电供家庭或商业用途。
这种逆变器的主要优势在于能够平衡电网负载，减少对传统电力的依赖，并在停电或电力故障时提供备用电源。
此外，光伏储能混合逆变器可以确保持续供电，提高电力系统的稳定性。
当阳光充足时，多余的电力可以储存起来，当阳光不足时，储存的电力可以释放出来。
这使得在电力需求高峰期或阳光不足的情况下，用户依然可以获得稳定的电力供应。
此外，光伏储能混合逆变器还有助于节能减排。
与传统发电方式相比，光伏发电是一种清洁、可再生的能源，可以减少对化石燃料的依赖和二氧化碳等温室气体的排放。
总的来说，光伏储能混合逆变器是一种高效、环保、可靠的发电和储能设备，具有广泛的应用前景。
随着技术的不断进步和成本的降低，相信这种设备将会在未来得到更广泛的应用和推广。
光伏并网逆变器的分类及原理—
惯性的环节上时，其效果基本相同。SPWM法就是以该结论为理论基础，用脉冲
宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关 器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内
的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率
和幅值。
19
逆变器工作原理：光伏并网逆变器通过检测直流电压
解决办法：
用万用表电压档测量逆变器直流输入电压。电压正常时，总电压是各组件电压之和。如果没有电压，依 次检测直流开关，接线端子，电缆接头，组件等是否正常。如果有多路组件，要分开单独接入测试。
22
3.2故障现象：逆变器不并网 故障分析：逆变器和电网没有连接，
可能原因：
(1)交流开关没有合上。 (2)逆变器交流输出端子没有接上。 (3)接线时，把逆变器输出接线端子上排松动了。 解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或 者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是 否断开。 3.3逆变器硬件故障：分为可恢复故障和不可恢复故障 故障分析：逆变器电路板，检测电路，功率回路，通讯回路等电路有故障。 解决办法：逆变器出现上述硬件故障，请把直流端和交流端全部断开，让逆变器停电30分钟以
17
3、IGBT模块
IGBT(Insulated Gate Bipolar Transistor)，绝缘 栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅 型场效应管)组成的复合全控型电压驱动式功率半导体器 件， GTR饱和压降低，载流密度大，但驱动电大;MOSFET 驱动功率很小，开关速度快，但导通压降大，载流密度 小。IGBT综合了以上两种器件的优点，驱动功率小而饱 和压降低。
光伏并网逆变器工作原理及太阳能电池特性
北京科诺伟业科技有限公司
并网逆变器原理
北京科诺伟业科技有限公司
谢谢大家！
北京科诺伟业科技有限公司
北京科诺伟业科技有限公司
并网逆变器拓扑结构
我公司的逆 变器就是由两个 这样相同的结构 并联成500kW
北京科诺伟业科技有限公司
并网逆变器拓扑结构
这是滤 波电抗器 和滤波电 容
太阳能电池特性
北京科诺伟业科技有限公司
并网逆变器拓扑结构
2.有源逆变 有源逆变最初应用在电动机刹车制动上， 用晶闸管的开断把电动机刹车时转子内的 励磁能量回馈到电网来实现节能效果。 有源逆变的典型特点是其输出端也是连 接到一个电源上，因此形象称有源逆变。 逆变器是做为一个电源把其自身能量输送 到另一个电源的过程就是并网发电。
北京科诺伟业科技有限公司
并网逆变器拓扑结构
现在，各个逆变器厂家的拓扑结构大同小异，最常见 的就是这种电压型电路拓扑结构，电压型就是直流母线侧 用大容量电容来支撑电压，如下图：
其中T1-T6 就是IGBT功率模 块，L是滤波电抗 器，C为滤波电容
北京科诺伟业科技有限公司
并网逆变器拓扑结构
其实在实际运行中电流源和电压源不是很好区分，但 是也有很多特点可循，在电力电子设备中，可以看它的控 制对象来区分是电压源和电流源，电压源是以电压为控制 对象，而电流源是以电流为控制对象，也就是常说的直接 电流控制，现在的光伏并网逆变器就以三相交流输出电流 为主要控制对象加上直流电压来实现MPPT最大功率跟踪 控制的。 再有电压型设备在生活中也很常见，比如UPS，它可 以输出一个稳定的电压，拖动不超过其额定负载的任意功 率负载，也就是可以有不同的输出电流，有用户决定，也 可以空载运行，只输出电压。其他设备还有变频器，光伏 独立型逆变器等。
光伏并网逆变器原理
光伏并网逆变器原理
光伏并网逆变器是将太阳能光伏发电系统产生的直流电能，逆变为交流电能并直接供给电网使用的装置。
其工作原理可以简单概括为以下几个步骤：
1. 光伏电池组件吸收阳光并将其转化为直流电能。
这些电池组件通常由多个光伏电池片组成，通过串联和并联的方式组合形成电池组。
2. 直流电能经过光伏逆变器的直流输入端进入，并经过滤波电路进行滤波，去除掉可能存在的干扰信号。
3. 光伏逆变器内部的控制电路会对直流电能进行处理，包括功率调节、电压控制等。
控制电路会监测电池组件的工作状态，确保其在最佳工作点运行。
4. 经过控制电路处理后的直流电能，会经过逆变器内的高频变压器进行变换。
这种变换通常以高频进行，因为高频变换能够有效减小变压器的体积和重量。
5. 经过变压器变换后的电能，会经过输出电路输出为交流电能，并通过与电网连接的电网过滤电路进行过滤。
过滤电路主要是为了确保输出的交流电能符合电网的标准要求，例如电压频率、波形等。
6. 输出的交流电能通过并网电路连接至公共电网，提供给用户使用。
这样，光伏发电系统就实现了与电网的并网运行。
综上所述，光伏并网逆变器通过将光伏电池组件产生的直流电能逆变为交流电能，并利用变压器将电能变换为适合与电网连接的形式，实现了光伏发电系统与电网的无缝连接。
这种装置在太阳能光伏发电系统中起到了至关重要的作用，有效地提高了光伏发电系统的发电效率和可靠性。
光伏逆变器的性能及应用
光伏逆变器的性能及应用一、光伏逆变器类型（1）独立光伏系统逆变器独立逆变器包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源，阴极保护，太阳能路灯等带有蓄电池的独立发电系统。
（2）并网光伏系统逆变器并网发电系统是与电网相连并向电网输送电力的光伏发电系统。
通过光伏组件将接收来的太阳辐射能量经过高频直流转换后变成高压直流电，经过逆变器逆变后转换后向电网输出与电网电压同频、同相的正弦交流电流。
二、逆变器的特点：1、要求具有较高的效率由于目前太阳能电池的价格偏高，为了最大限度的利用太阳能电池，提高系统效率，必须设法提高逆变器的效率。
2、要求具有较高的可靠性目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输入直流极性接反保护、交流输出短路保护、过热、过载保护等。
3、要求输入电压有较宽的适应范围由于太阳能电池的端电压随负载和日照强度变化而变化。
特别是当蓄电池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常工作。
三、光伏逆变器的主要技术指标：１．输出电压的稳定度在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。
但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。
对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。
2．额定输出频率对于包含电机之类的负载，如洗衣机、电冰箱等，由于其电机最佳频率工作点为50Hz，频率过高或者过低都会造成设备发热，降低系统运行效率和使用寿命，所以逆变器的输出频率应是一个相对稳定的值，通常为工频50Hz，正常工作条件下其偏差应在±l％以内。
光伏系统中逆变器的作用
光伏系统中逆变器的作用
光伏系统中的逆变器主要有以下几个作用：
1.把直流电转换成交流电，以便接入电网。
太阳能电池板产生的电不是我们市电所采用的交流电，需要通过逆变器的转换，才能将其转化为可用于供电系统的交流电。
2.控制电网上的电压和频率。
逆变器可以在连接到电网时，监测电网上的电压和频率，并根据这些参数来调整发出的电功率，以确保安全可靠的发电。
3.监测和保护系统。
逆变器可以监测光伏模块和电网的状况，保护系统免受过电流、过压、低电压、短路等异常状况的损害。
4.收集数据。
逆变器也可以收集并传递有关光伏系统发电状况的数据（例如，输出功率、电压、电流、温度等），以便系统管理员进行远程监视和故障排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么要使用光伏并网逆变器?
目前我国光伏发电系统主要是直流系统，即将太阳电池发出的电能给蓄电池充电，而蓄电池直接给负载供电，如我国西北地区使用较多的太阳能户用照明系统以及远离电网的微波站供电系统均为直流
系统。
此类系统结构简单，成本低廉，但由于负载直流电压的不同（如１２Ｖ、２４Ｖ、４８Ｖ等），很难实现系统的标准化和兼容性，特别是民用电力，由于大多为交流负载，以直流电力供电的光伏电源很难作为商品进入市场。
另外，光伏发电最终将实现并网运行，这就必须采用成熟的市场模式，今后交流光伏发电系统必将成为光伏发电的主流。
什么是光伏并网逆变器?
1.要求具有较高的效率。
由于目前太阳电池的价格偏高，为了最大限度地利用太阳电池，提高系统效率，必须设法提高逆变器的效率。
2.要求具有较高的可靠性。
目前光伏发电系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器具有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如输入直流极性接反保护，交流输出短路保护，过热、过载保护等。
3.要求直流输入电压有较宽的适应范围，由于太阳电池的端电压随负载和日照强度而变化，蓄电池虽然对太阳电池的电压具有重要作用，但由于蓄电池的电压随蓄电池剩余容量和内阻的变化而波动，特别是当蓄电池老化时其端电压的变化范围很大，如１２Ｖ蓄电池，其端电压可在１０Ｖ～１６Ｖ之间变化，这就要求逆变器必须在较大的
直流输入电压范围内保证正常工作，并保证交流输出电压的稳定。
4.在中、大容量的光伏发电系统中，逆变电源的输出应为失真度较小的正弦波。
这是由于在中、大容量系统中，若采用方波供电，则输出将含有较多的谐波分量，高次谐波将产生附加损耗，许多光伏发电系统的负载为通信或仪表设备，这些设备对电网品质有较高的要求，当中、大容量的光伏发电系统并网运行时，为避免与公共电网的电力污染，也要求逆变器输出正弦波电流。
光伏并网逆变器的工作原理?
逆变器将直流电转化为交流电，若直流电压较低，则通过交流变压器升压，即得到标准交流电压和频率。
对大容量的逆变器，由于直流母线电压较高，交流输出一般不需要变压器升压即能达到２２０Ｖ，在中、小容量的逆变器中，由于直流电压较低，如１２Ｖ、２４Ｖ，就必须设计升压电路。
中、小容量逆变器一般有推挽逆变电路、全桥逆变电路和高频升压逆变电路三种，推挽电路，将升压变压器的中性插头接于正电源，两只功率管交替工作，输出得到交流电力，由于功率晶体管共地边接，驱动及控制电路简单，另外由于变压器具有一定的漏感，可限制短路电流，因而提高了电路的可靠性。
其缺点是变压器利用率低，带动感性负载的能力较差。
全桥逆变电路克服了推挽电路的缺点，功率晶体管调节输出脉冲宽度，输出交流电压的有效值即随之改变。
由于该电路具有续流回路，即使对感性负载，输出电压波形也不会畸变。
该电路的缺点是上、下
桥臂的功率晶体管不共地，因此必须采用专门驱动电路或采用隔离电源。
另外，为防止上、下桥臂发生共同导通，必须设计先关断后导通电路，即必须设置死区时间，其电路结构较复杂。
光伏并网逆变器逆变电路的控制电路:
上述几种逆变器的主电路均需要有控制电路来实现，一般有方波和正弱波两种控制方式，方波输出的逆变电源电路简单，成本低，但效率低，谐波成份大。
正弦波输出是逆变器的发展趋势，随着微电子技术的发展，有ＰＷＭ功能的微处理器也已问世，因此正弦波输出的逆变技术已经成熟。
1.方波输出的逆变器目前多采用脉宽调制集成电路，如ＳＧ３５２５，ＴＬ４９４等。
实践证明，采用ＳＧ３５２５集成电路，并采用功率场效应管作为开关功率元件，能实现性能价格比较高的逆变器，由于ＳＧ３５２５具有直接驱动功率场效应管的能力并具有内部基准源和运算放大器和欠压保护功能，因此其外围电路很简单。
2.正弦波输出的逆变器控制集成电路，正弦波输出的逆变器，其控制电路可采用微处理器控制，如ＩＮＴＥＬ公司生产的８０Ｃ１９６ＭＣ、摩托罗拉公司生产的ＭＰ１６以及ＭＩ－ＣＲＯＣＨＩＰ公司生产的ＰＩＣ１６Ｃ７３等，这些单片机均具有多路ＰＷＭ发生器，并可设定上、上桥臂之间的死区时间，采用ＩＮＴＥＬ公司８０Ｃ１９６ＭＣ实现正弦波输出的电路，８０Ｃ１９６ＭＣ完成正弦波信号的发生，并检测交流输出电压，实现稳压。
逆变器主电路功率器件的选择：
逆变器的主功率元件的选择至关重要，目前使用较多的功率元件有达林顿功率晶体管（ＢＪＴ），功率场效应管（ＭＯＳ－ＦＥＴ），绝缘栅晶体管（ＩＧＢＴ）和可关断晶闸管（ＧＴＯ）等，在小容量低压系统中使用较多的器件为ＭＯＳＦＥＴ，因为ＭＯＳＦＥＴ具有较低的通态压降和较高的开关频率，在高压大容量系统中一般均采用ＩＧＢＴ模块，这是因为ＭＯＳＦＥＴ随着电压的升高其通态电阻也随之增大，而ＩＧＢＴ在中容量系统中占有较大的优势，而在特大容量（１００ｋＶＡ以上）系统中，一般均采用ＧＴＯ作为功率元件。
SolarMax的光伏逆变器规格全，既有小功率的组串逆变器，又有大功率的集中式逆变器，随着中国光伏发电市场的迅速发展，SolarMax逆变器必然会被越来越多的中国客户使用。
