胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数检测方法
外墙保温所需检测项目
1、墙体节能工程检测规定《GB 50411-2007》a)墙体节能工程验收的检验批划分应符合下列规定：①、采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500 m2也为一个检验批。
②、检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（单位）单位共同确定。
b)墙体节能工程采用的保温材料和粘结材料等，进场时应对其相关性能进行复检，复检应为见证取样送检。
检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000 m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
c)保温隔热材料的厚度必须符合设计要求，应做现场钻芯试验。
检查数量：18层楼以上不少于15处，18层楼以下（含18层楼）不少于9处。
d)保温板材与基层的粘结强度应做现场拉拔试验。
检查数量：每个检验批抽查不少于3处。
e)当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。
后置锚固件应进行锚固力现场拉拔试验。
检查数量：每个检验批抽查不少于3处。
f)当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。
导热系数、干密度的试件尺寸为300×300×30mm，2个试件为一组；无机保温砂浆试件尺寸为70.7×70.7×70.7㎜,3个试件为一组。
保温浆料的同条件养护试件应见证取样送检。
检查数量：每三层送一组，一组5个试件（2个导热、3个抗压）。

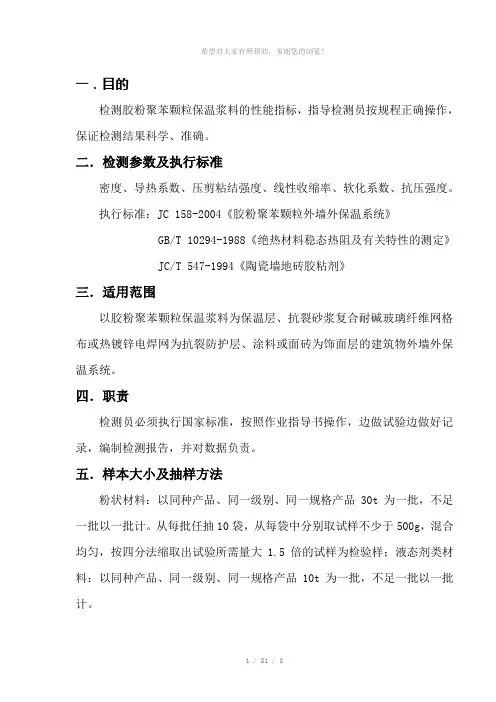

胶粉聚苯颗粒保温材料检测
一．目的检测胶粉聚苯颗粒保温浆料的性能指标，指导检测员按规程正确操作，保证检测结果科学、准确。
二．检测参数及执行标准密度、导热系数、压剪粘结强度、线性收缩率、软化系数、抗压强度。
执行标准：JC 158-2004《胶粉聚苯颗粒外墙外保温系统》GB/T 10294-1988《绝热材料稳态热阻及有关特性的测定》JC/T 547-1994《陶瓷墙地砖胶粘剂》三．适用范围以胶粉聚苯颗粒保温浆料为保温层、抗裂砂浆复合耐碱玻璃纤维网格布或热镀锌电焊网为抗裂防护层、涂料或面砖为饰面层的建筑物外墙外保温系统。
四．职责检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并对数据负责。
五．样本大小及抽样方法粉状材料：以同种产品、同一级别、同一规格产品30t为一批，不足一批以一批计。
从每批任抽10袋，从每袋中分别取试样不少于500g，混合均匀，按四分法缩取出试验所需量大1.5倍的试样为检验样；液态剂类材料：以同种产品、同一级别、同一规格产品10t为一批，不足一批以一批计。
1 / 81 / 8六．仪器设备1．压力试验机：型号：CMT6104，编号：JC481（精度±2%）、2. 电子天平：编号：JC601（精度0.01g）、3. 烘箱：型号：GY64，编号：JC411。
4. 比长仪: 型号：DZBY-158，编号：JC591。
5. 钢质有底试模(100mm×100mm×100mm)、捣棒(φ10mm、长350mm)、标准量筒（0.001m3）、油灰刀或抹子、干燥器（φ300mm）游标卡尺（0.02mm）、钢板尺（1mm）、组合式无底金属试模（300mm×300mm×30mm）、玻璃板（400mm ×400mm×3-5mm）。
七．环境条件标准试验室环境为空气温度：23±2℃，相对湿度：50 ±10℃。
在非标准试验室环境下试验时，应记录温度和相对湿度。
外墙保温所需检测项目
当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
从每批中任抽10袋，每袋抽取不少于500g，按四分法缩取比实验所需大1、5倍得试样为检验样。
3kg
8
热镀锌电焊网
JG158-2004《胶粉聚苯颗粒外墙外保温系统》
堆积密度、粒度
以100m3为一检验批，不足100m3视为一检验批量
从每批量货堆上得不同位置随机抽取5包样，按四分法缩分。
0、008m3
7
面砖勾缝料
JG158-2004《胶粉聚苯颗粒外墙外保温系统》
JG/T3049-1998《建筑室内用腻子》
JG/T24-2000《合成树脂乳液砂壁状建筑涂料》
拉伸粘结强度、浸水拉伸粘结强度、压折比
11
柔性耐水腻子
JG 158-2004 «膨胀聚苯板薄抹灰外墙外保温系统»
JG/T157-2004《建筑外墙用腻子》
干燥时间、耐水性、粘结强度
同一厂家，同一品种得产品，同一规格10t为一批，不足一批以一批算。
取样方法按GB3186得规定进行
5kg
以上为外墙保温原材料进场送检所需检测项目与取样基数
1、墙体节能工程检测规定《GB 50411-2007》
a)墙体节能工程验收得检验批划分应符合下列规定：
1、采用相同材料、工艺与施工做法得墙面，每500～1000m2面积划分为一个检验批，不足500 m2也为一个检验批。
2、检验批得划分也可根据与施工流程相一致且方便施工与验收得原则，由施工单位与监理（单位）单位共同确定。
b)墙体节能工程采用得保温材料与粘结材料等，进场时应对其相关性能进行复检，复检应为见证取样送检。检查数量：同一厂家同一品种得产品，当单位工程建筑面积在20000 m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。

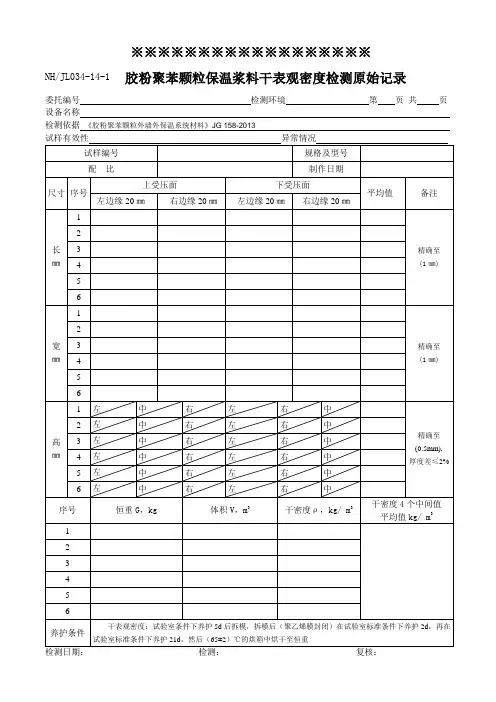

NH JL034-14胶粉聚苯颗粒保温浆料原始记录158-2013
NH/JL034-14-1 胶粉聚苯颗粒保温浆料干表观密度检测原始记录委托编号检测环境第页共页设备名称检测依据《胶粉聚苯颗粒外墙外保温系统材料》JG 158-2013试样有效性异常情况试样编号规格及型号配比制作日期尺寸序号上受压面下受压面平均值备注左边缘20㎜右边缘20㎜左边缘20㎜右边缘20㎜长㎜1精确至(1㎜) 23456宽㎜1精确至(1㎜) 23456高㎜1 左中右左右中精确至(0.5mm),厚度差≤2%2 左中右左右中3 左中右左右中4 左中右左右中5 左中右左右中6 左中右左右中序号恒重G，kg 体积V，m3干密度ρ，kg/ m3干密度4个中间值平均值kg/ m31 2 3 4 5 6养护条件干表观密度：试验室条件下养护5d后拆模，拆模后（聚乙烯膜封闭）在试验室标准条件下养护2d，再在试验室标准条件下养护21d，然后（65±2）℃的烘箱中烘干至恒重检测日期：检测：复核：NH/JL034-14-2胶粉聚苯颗粒保温浆料抗压强度、软化系数检测原始记录委托编号检测环境温度相对湿度第页共页设备名称检测依据《胶粉聚苯颗粒外墙外保温系统材料》JG 158-2013试样有效性异常情况试件编号制作日期抗压强度，MPa序号长（精确至1mm）宽（精确至1mm）受压面积mm2破坏荷载P1 ,N抗压强度σ1,MPa抗压强度平均值MPa123456软化系数序号长（精确至1mm）宽（精确至1mm）受压面积mm2破坏压力kN抗压强度σ0,MPa抗压强度平均值MPa软化系数（ψ）=σ1/σ01 2 3 4 5 6养护过程抗压强度：试验室条件下养护5d后拆模，拆模后（聚乙烯膜封闭）在试验室标准条件下养护2d，再在试验室标准条件下养护21d，然后（65±2）℃的烘箱中烘干至恒重。
软化系数：（20±5）℃水中浸48h检测日期：检测：复核：NH/JL034-14-3 胶粉聚苯颗粒保温浆料导热系数检测原始记录委托编号检测环境温度相对湿度第页共页设备名称智能化导热系数测定仪、游标卡尺检测依据《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T 10294-2008样品有效性异常情况试样编号规格及型号试件尺寸试件试件1 试件2厚度（mm）测点①测点②测点③测点①测点②测点③厚度平均值（mm）长度（mm）宽度（mm）试样状况胶粉聚苯颗粒保温浆料的干密度为 kg/m3，试件表面平整,无夹杂物,颜色均匀,无明显影响检测结果的可见缺陷，气泡、裂口、变形等。
JG158—2004胶粉聚苯颗粒保温浆料外墙外保温系统
胶粉聚苯颗粒外墙外保温系统JG158—2004 中华人民共和国建设部发布标题内容1.前言2.引言3.范围4.规范性引用文件5.术语和定义6.分类和标记7.技术要求8.试验方法9.检验规则10.标志和标签11.包装、运输和贮存12.附录A（规范性附录）系统耐候性试验方法13.附录B（规范性附录）系统吸水量试验方法试验方法14.附录C (规范性附录) 系统抗风荷载性能试验方法15.附录D (规范性附录) 系统不透水性试验方法16.附录E (规范性附录) 系统耐磨损试验方法17.附录F (规范性附录) 系统抗拉强度试验方法18.附录G (规范性附录) 系统抗震性能试验方法19.附录H (规范性附录) 材料透水性试验前言本标准按照GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。
本标准非等效采用DIN 18550 第三部分《灰浆——由矿物胶凝剂和聚苯乙烯泡沫塑料（EPS）作骨料制成的绝热灰泥》。
根据我国国情，调整和增加了组成材料的部分技术性能指标。
在试验方法上，本标准非等效采用EIMA 101.86《外保温与装饰系统抗快速变形冲击标准试验方法》、EIMA 105.01《耐碱玻璃纤维增强网外保温与装饰系统类》、ASTM D 968—1993《系统涂层下落法磨损测试耐磨性的标准试验方法》。
本标准 5.1中“面砖饰面外保温系统抗震性能应满足要求”为强制性条款。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录。
本标准由建设部标准定额研究所提出。
本标准由建设部建筑制品与构配件产品标准化技术委员会归口。
本标准主要负责起草单位：北京振利高新技术公司、中国建筑标准设计研究所。
本标准参加起草单位：建设部科技发展促进中心、北京市恒岳新技术发展中心、中国建筑科学研究院物理所、中国建筑科学研究院工程抗震研究所、国家发展和改革委员会国家投资项目评审中心、北京建工集团有限责任公司、新疆建筑标准设计办公室、天津市建筑标准设计办公室、济南市墙体改革办公室、北京市昌平区建委、北京市第五建筑工程公司、北京市第六建筑工程公司、北京住总集团住一分部。
【精品】浅析建筑节能材料导热系数的检测
浅析建筑节能材料导热系数的检测浅析建筑节能材料导热系数的检测浅析建筑节能材料导热系数的检测摘要：导热系数是表征物质导热能力的重要指标，是衡量材料热物理性能的重要参数，本文重点对几种常用建筑节能材料试验室导热系数的检测及装置进行了分析。
关键词：节能材料；导热系数；检测；装置中图分类号： TE08 文献标识码： A随着我国建筑节能工作的不断深入开展，各类新型节能材料得到广泛应用。
为正确评定材料的绝热性能，确保工程的节能指标达到设计要求，对建筑节能材料的导热系数进行检测势在必行。
根据《建筑节能工程施工质量验收规范》（GB50411-2007）规定,用于墙体、屋面及地面等节能工程的材料,进场时必须对其导热系数等指标见证取样复验。
然而，由于一些检测人员对检测标准、方法不熟悉，经常出现检测结果无法真实反映材料性能的情况。
为此，本文结合标准与规范，对几种常见建筑节能保温材料导热系数的检测方法及影响因素进行分析和探讨。
1．常见建筑节能保温材料1.1 砂浆类节能保温材料1.1.1 无机保温砂浆。
无机保温砂浆有较好的温度稳定性和化学稳定性，具有施工简便、适用范围广、绿色环保、强度高、防火阻燃安全性好、热工性能好等特点。
依据规范：《建筑保温砂浆》GB/T20473-2009按干密度等级分为I型和II型二类；《无机轻集料保温砂浆及系统技术规程》DB33/T1054-2008按干密度等级分为A 型、B型、C型三类；《无机轻集料砂浆保温系统技术规程》JGJ253-2011按干密度等级分为I型、II型、III型三类。
1.1.2 胶粉聚苯颗粒保温浆料。
其具有性价比高、阻燃性好，导热系数低、附着力强、对基层平整度要求不高等特点，主要分为涂料饰面（C型）和面砖饰面（T型）两种类型。
1.2. 墙体类节能保温材料1.2.1蒸压加气混凝土砌块。
这是我国外墙材料中应用最为广泛的一种新型墙体材料，具有重量小、成本低、保温效果好的优点，单一材料墙体就能够达到50%的节能目标。
保温砂浆检测
保温砂浆检测一、概念二、检测依据《水泥基复合保温砂浆建筑保温系统技术规程》DGJ32/J22-2006《胶粉聚苯颗粒外墙外保温系统》JG158-2004《外墙外保温工程技术规程》JGJ144-2004三、试验方法第一节水泥基复合保温砂浆检测一、分类1.水泥基聚苯颗粒保温砂浆由硅酸盐水泥胶凝材料、外加剂和具有一定粒径、级配的经表面亲水处理的聚苯颗粒等在工厂复合而成的干拌保温砂浆。
且保温砂浆中聚苯颗粒体积比不小于80%，最大粒径不大于5mm。
使用时只需加入一定比例的水，搅拌成粘稠膏体，粉刷到工作面上，硬化后具有吸水率小的保温隔热层。
适用于外墙、屋面和楼板板底保温系统。
水泥基聚苯颗粒保温砂浆根据物理性能指标的不同，可分为加强型（简称为W型）和普通型（简称为L型）。
W型水泥基聚苯颗粒保温砂浆适用于涂料饰面或面砖饰面，L型适用于涂料饰面。
2．水泥基无机矿物轻集料保温砂浆由普通硅酸盐水泥胶凝材料、外加剂和具有一定粒径、级配的无机矿物轻集料在工厂复合而成的干拌保温砂浆。
使用时只需加入一定比例的水，搅拌成粘稠膏体，粉刷到工作面上，硬化后形成砂浆保温层。
适用于外墙内侧和内隔热保温系统。
二、技术指标表1 水泥基复合保温砂浆性能指标2、检测标准GB/T6343-1995 泡沫塑料和橡胶表观（体积）密度的测定GB10294-88 绝热材料稳态热阻及有关特性的测定防护热板法GB/T16401-1996 矿物棉制品吸水性试验方法GB8813-88 硬质泡沫塑料压缩试验方法JGJ144-2004 外墙外保温工程技术规程JGJ70-90 建筑砂浆基本性能试验方法JGJ51-2002 轻骨料混凝土技术规程3、检测设备及环境微机控制电子万能试验机、电热鼓风干燥箱、电子天平、游标卡尺、导热系数测定仪、砂浆搅拌机温度：23±2℃；湿度：50%±10%。
三、试验方法3.1水泥基复合保温砂浆的配制水胶比应由企业提供，若企业未提供水胶比，宜控制浆料的稠度在7~9cm范围内，并在报告中注明。
胶粉聚苯颗粒作业指导书
项目胶粉聚苯颗粒保温浆料参数湿表观密度标准方法JG158-2004《胶粉聚苯颗粒外墙外保温系统》检测时效 5 天试验环境条件空气温度（23±2）℃，相对湿度（50±10）% JG158-2004抽样要求胶粉料：以30t为一检验批，不足30t按一批抽样，从每批中任抽10袋，每袋抽取不少于500g，按四分法缩取出比试验所需量大 1.5倍的试样为检验样。
JG158-2004聚苯颗粒：以100m3为一检验批，不足100m3视为一检验批，从每批货堆上的不同位置随机抽取5包试样，按四分法缩分。
JC209-92样品要求胶粉料：5kg 聚苯颗粒：0.015 m3抽样工具1、油灰刀、抹子2、捣棒：直径10mm，长350mm的钢棒，端部应磨圆。
抽样方法浆料制备：按配合比在胶砂搅拌机内依次加入水、胶料、聚苯颗粒搅拌均匀。
检测方法将称量过的标准量筒，用油灰刀将浆料填满量筒，使稍有富余，用捣棒均匀插捣25次，然后用抹子抹平，将量筒外壁擦干净，称量浆料与量筒的总重，精确至0.001kg。
结果判断湿表观密度=（浆料加标准量筒的质量-标准量筒质量）/标准量筒的体积试验结果取3次试验结果算术平均值，保留3位有效数字。
技术要求单位指标Kg/m3≤420设备技术指标标准量筒：容积为0.001m3，要求内壁光洁，并具有足够刚度，标准量筒应定期进行校核。
天平：精度为0.01g备注项目胶粉聚苯颗粒保温浆料参数干表观密度标准方法JG158-2004《胶粉聚苯颗粒外墙外保温系统》检测时效35天试验环境条件空气温度（23±2）℃，相对湿度（50±10）% JG158-2004 抽样要求胶粉料：以30t为一检验批，不足30t按一批抽样，从每批中任抽10袋，每袋抽取不少于500g，按四分法缩取出比试验所需量大 1.5倍的试样为检验样。
JG158-2004聚苯颗粒：以100m3为一检验批，不足100m3视为一检验批，从每批货堆上的不同位置随机抽取5包试样，按四分法缩分。
胶粉聚苯颗粒保温浆料性能检测报告1
胶粉聚苯颗粒保温浆料性能
委托单位：
工程名称：
报告编号：
报告日期：
胶粉聚苯颗粒保温浆料性能检测报告
报告编号： 第1页 共2页
工程名称
广汉市和兴镇社区服务中心
样品名称
保温砂浆（胶粉聚苯颗粒保温浆料）
使用部位
委托单位
委托日期
委托编号
施工单位
检验日期
样品编号
检测性质
报告日期
样品状况
见证单位
见 证 人
单位
指标要求
检测结果
干密度
kg/m3
180~250
203
抗压强度
KPa
≥200
242
导热系数
（平均温度25℃）
W/(m·k)
≤0.060
0.056
说
明
1、报告未盖检测单位“检测报告专用章”无效。
2、复制报告未重新加盖检测单位“检测报告专用章”无效。
3、对报告若有异议，应在何单位不得擅自向社会发布信息。
批准: 审核: 校核: 试验:
检测结论
该样品所检项目符合标准JG 158-2004技术指标要求。
备 注
1、样品资料及检验项目均由委托单位提供。
2、样品由委托单位制作，同条件养护。
3、该组样品为旁证试样，旁证人：邹勇、王尚杰、赵秀明
批准: 审核: 校核: 试验:
＜ 附页 ＞
胶粉聚苯颗粒保温浆料性能指标
报告编号： 第2页 共2页
检测项目
证书编号
规格型号
Ff-I型
养护条件
同条件养护
成型日期
配 料 比
胶粉:颗粒：水= 20kg：200L：25kg
胶粉聚苯颗粒保温砂浆实验全解
高性价比胶粉聚苯颗粒保温砂浆实验全解，多图！成本550以内胶粉聚苯颗粒外保温系统简介1）系统构成：胶粉聚苯颗粒外墙外保温系统是一种在现场成型的保温系统。
2）组成部分：界面层、胶粉聚苯颗粒保温层、抗裂砂浆复合玻纤网格布、外饰面层（涂料、瓷砖和彩色砂浆面层）构成。
3）主要作用：有效解决了保温隔热、抗裂、抗风压、抗震、耐水、憎水、耐侯、透气、施工适应性等问题，是综合技术优势最多的外墙外保温做法之一。
实验说明：胶粉聚苯颗粒实验，一般称量保温浆料1-5kg为宜。
一般保温公司实验条件不高，尤其是电子秤的精度不够，建议称量5kg保温浆料，这样误差较低，实验成功率较高。
笔者所提供的配方中，ES8018和HPMC掺量很低，只有传统配方的1/3左右，所以在实验的过程中误差较大。
因此我们称量3kg保温浆料，做成面积为0.5m2 、厚度为2.5-3cm的样板墙。
保温浆料基础配方：32.5或42.5普通硅酸盐水泥 650kg粉煤灰 340kgES8018（保温砂浆专用胶粉） 9kgHPMC（20万粘度） 2kg无需再添加纤维等其它添加剂。
由于各地原材料价格差异，保温浆料成本每吨基本保持在570元左右。
实验步骤1、实验准备：原材料：32.5普通硅酸盐水泥、原状粉煤灰、泡沫颗粒（堆积密度12kg/m3）、ES-8018、Hpmc(20万粘度)实验工具：电子秤（精度0.1克）、量筒、白纸、药品铲、搅拌桶、手动搅拌机2、原料称量按照基础配方，3kg保温浆料含有：32.5水泥1950g；原状粉煤灰1020g；ES8018 27g；Hpmc 6克。
1)将白纸置于电子秤上，并去皮清零；2)将ES8018轻轻倒入在白纸上，秤取27g；3)以同样的方式取得Hpmc 6g，可选择将hpmc与ES8018在同一张白纸上称量，共计33g，可降低误差。
注意事项：由于ES8018和hpmc的掺量很低，秤取时一定要精确，称量时可用左手轻弹右手腕，慢慢抖动量取。
胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数检测方法
胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数检测方法1.1 适用范围及规范性引用文件1.1.1 适用范围本规程适用于胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数的测定。
1.1.2规范性引用文件下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB/T 20473-2006 建筑保温砂浆JG 158-2004 胶粉聚苯颗粒外墙外保温系统1.2 仪器设备1.2.1试模钢质有底试模100mm×100mm×100mm，应具有足够的刚度并拆装方便。
试模的内表面不平整度应为每100mm不超过0.05mm，组装后各相邻面的不垂直度小于0.5度。
1.2.2 捣棒直径10mm，长350mm的钢棒，端部应磨圆。
1.2.3压力试验机精度(示值的相对误差)小于±2%，量程应选择在材料的预期破坏荷载相当于仪器刻度的20% ~80%之间；试验机的上、下压板的尺寸应大于试件的承压面，其不平整度应为每100mm不超过0.02mm。
1.3 检测程序1.3.1 胶粉聚苯颗粒保温浆料取第7章测定抗压强度余下的5块胶粉聚苯颗粒保温浆料试件，将其浸入到(20士5)℃的水中(用铁蓖子将试件压入水面下20mm处)，48 h后取出擦干，测饱水状态下胶粉聚苯颗粒保温浆料试件的抗压强度1f。
1.3.2 建筑保温砂浆按附录A.2制备6块试件，浸入温度为（20±5）℃的水中，水面应高出试件20mm以上，试件间距应大于5mm，48h 后从水中取出试件，用拧干的湿毛巾擦去表面附着水，依据7.3.3进行抗压强度试验，以6个试件检测值的算术平均值作为浸水后的抗压强度值1 。
1.3.3原始记录检测报告原始记录至少应包括以下内容：1 样品名称和样品编号；2 样品规格型号、试验编号和检测依据；3 设备名称、设备编号和设备状态；4 记录说明。
1.4 检测结果计算及表示1.4.1 胶粉聚苯颗粒保温浆料胶粉聚苯颗粒保温浆料的软化系数按式(1.1)进行计算：10f f ψ=………………………………(1.1) 式中：ψ——软化系数；0f ——绝干状态下的抗压强度，单位为千帕(kPa)； 1f ——饱水状态下的抗压强度，单位为千帕(kPa)。
建筑保温砂浆检测
建筑保温砂浆检测
中国科学院广州化学研究所分析测试中心
高工--189********
保温砂浆是以各种轻质材料为骨料，以水泥为胶凝料，掺和一些改性添加剂，经生产企业搅拌混合而制成的一种预拌干粉砂浆。
主要用于建筑外墙保温，具有施工方便、耐久性好等优点。
保温砂浆是指由阻隔型保温材料和砂浆材料混合而成的，用于构筑建筑表面保温层的一种建筑材料。
一·检测产品项目
保温砂浆主要为两种：1、无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆，珍珠岩保温砂浆），2、有机保温砂浆（胶粉聚苯颗粒保温砂浆）。
二·可检测项目
外观、堆积密度、石棉含量、放射性、分层度、干密度、抗压强度、导热系数、线收缩率、压剪粘结强度、燃烧性能等级、抗冻融试验、软化系数
三·检测标准
JGJ144-2004外墙外保温工程技术规程
GB/T 20473-2006 建筑保温砂浆
JG158-2004胶粉聚苯颗粒外墙外保温系统
GB8813-88 硬质泡沫塑料压缩试验方法
JGJ144-2004 外墙外保温工程技术规程
JGJ70-90 建筑砂浆基本性能试验方法
JGJ51-2002 轻骨料混凝土技术规程
GB/T16401-1996 矿物棉制品吸水性试验方法
CECS 297-2011 乡村建筑外墙无机保温砂浆应用技术规程
DGJ32/J22-2006泥基复合保温砂浆建筑保温系统技术规程
GB/T6343-1995 泡沫塑料和橡胶表观（体积）密度的测定
GB10294-88 绝热材料稳态热阻及有关特性的测定防护热板法。
JG158一2004胶粉聚苯颗粒外墙外保温系统
1、胶粉聚苯颗粒保温砂浆指标：（JG158一2004标准）项目标准指标干表观密度(kg/m3) 180～250湿表观密度(kg/m3) ≤420导热系数〔W/（m·K)〕≤0.060抗压强度（kPa) ≥200软化系数≥0.5压剪粘接强度（kPa) ≥50线性收缩率（%）≤0.32、聚苯颗粒轻骨料组分（组分二）：3、组分一∶组分二＝30kg/袋∶0.15～0.2m3（150L相当于1.68kg）/袋。
说明：组分二的袋子中的聚苯颗粒物，重量为1.5～1.8kg（当聚苯颗粒密度：11.163kg/m3时）。
5、有关标准摘录：《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.3条。
胶粉料的技术标准：项目技术指标初凝时间/h ≥4终凝时间/h ≥12 拉伸粘结强度/Mpa ≥0.6浸水拉伸粘结强度/Mpa ≥0.4《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.5条。
胶粉聚苯颗粒技术标准：项目技术指标湿表观密度/kg/m3 ≤420干表观密度/kg/m3 180-250 导热系数/w/(m.k) ≤0.060蓄热系数/w/(m2.k) ≥0.95抗压强度/KPa ≥200 压剪粘结强度/Kpa ≥50线性收缩率 /% ≤0.3软化系数≥0.5难燃性 B1级JG149—2003《膨胀聚苯板薄抹灰外墙外保温系统》标准：项目检验项目抹面砂浆拉伸粘结强度（MPa）砂浆—聚苯板常温状态（MPa）≥0.10 或聚苯破坏耐水（MPa）≥0.10或聚苯破坏耐冻融（MPa）≥0.10或聚苯破坏水蒸气透过湿流密度 g/(m.h) ≥0.85可操作时间，h ≥2不透水性试样防护层内侧无水渗透初期干燥抗裂性情（6h）无裂纹粘结强度，标准状态，MPa ≥0.6冻融循环（5次），MPa ≥0.46、参考数据：●保温砂浆胶粉料成本620~755元/吨（胶粉成本12元/kg、水泥280元/吨、石英砂350元/吨时）。
4.2.04 保温砂浆软化系数试验方法
保温砂浆抗压强度试验步骤：1) 取按规范制备的试件6块（经过干燥后的），浸入温度为20±5℃的水中，水面应高出试件20mm以上，试件间距应大于5mm，48h以后从水中取出试件，用拧干的湿毛巾擦去表面附着水，按抗压强度方法进行试验，以6个试件的；平均值为浸水后的抗压强度值σ12）尺寸测量：长度和宽度：在试件上、下两受压面距棱边10mm处用钢直尺(尺寸小于100mm 时用游标卡尺)测量长度和宽度。
（结果分别为四个测量值的算术平均值,精确至1mm(尺寸小于100mm时精确至0.5mm) 厚度：在厚度的两个对应面的中部用钢直尺测量试件的厚度。
厚度测量结果为两个测量值的算术平均值,精确至1mm。
3）将试件置于试验机的承压板上,使试验机承压板的中心与试件中心重合。
4）开动试验机,当上压板与试件接近时,调整球座,使试件受压面与承压板均匀接触。
5）以(lO± 1)mm/min速度对试件加荷,直至试件破坏,同时记录压缩变形值。
当试件在压缩变形5%时没有破坏,则试件压缩变形5%时的荷载为破坏荷载。
记录破坏荷载P1,精确至10N。
6）试件的抗压强度按式(3)计算,精确至0.01MPa。
σ0 =P1/S式中:σ0——试件的抗压强度,单位为兆帕(MPa);P1——试件的破坏荷载,单位为牛顿(N);S——试件的受压面积,单位为平方毫米(mm2)。
※制品的抗压强度为6块试件抗压强度的箅术平均值,精确至0.01MPa。
7）软化系数按下式进行：ψ=σ1/σ0ψ--软化系数，精确到0.01；σ—试件的抗压强度,单位为兆帕(MPa)；—浸水后抗压强度,单位为兆帕(MPa)。
σ试验准备：1、样品准备：按规范要求制备拌合物，然后制备符合导热系数测定仪要求的尺寸；2、仪器准备：钢直尺（）、游标卡尺（）、干燥器（）电子天平（称量2kg，分度值0.1g,干燥称量用）、万能试验机（）电热鼓风干燥箱（）3、使用标准：GB/T 20473-2006 GB/T 5486-2008说明：试验机：相对示值误差应小于1%，试验机应具有显示受压变形的装置。
各类建筑保温材料的送检要求
各类建筑保温材料的送检要求一、各类建筑保温材料的原材料送检要求：膨胀聚苯板薄抹灰外墙外保温系统1、膨胀聚苯板（EPS）送检要求：①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2、抹面胶浆送检要求：①执行标准：JG149-2003、JG/T3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3、胶粘剂送检要求：①执行标准：JG149-2003；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
4、耐碱玻纤网格布送检要求：②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
5、锚固件送检要求：①执行标准：JG149-2003附录F；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数检测方法
1.1 适用范围及规范性引用文件
1.1.1 适用范围
本规程适用于胶粉聚苯颗粒保温浆料和建筑保温砂浆软化系数的测定。
1.1.2规范性引用文件
下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB/T 20473-2006 建筑保温砂浆
JG 158-2004 胶粉聚苯颗粒外墙外保温系统
1.2 仪器设备
1.2.1试模
钢质有底试模100mm×100mm×100mm，应具有足够的刚度并拆装方便。
试模的内表面不平整度应为每100mm不超过
0.05mm，组装后各相邻面的不垂直度小于0.5度。
1.2.2 捣棒
直径10mm，长350mm的钢棒，端部应磨圆。
1.2.3压力试验机
精度(示值的相对误差)小于±2%，量程应选择在材料的预期破坏荷载相当于仪器刻度的20% ~80%之间；试验机的上、下压板的尺寸应大于试件的承压面，其不平整度应为每
100mm不超过0.02mm。
1.3 检测程序
1.3.1 胶粉聚苯颗粒保温浆料
取第7章测定抗压强度余下的5块胶粉聚苯颗粒保温浆料试件，将其浸入到(20士5)℃的水中(用铁蓖子将试件压入水面下20mm处)，48 h后取出擦干，测饱水状态下胶粉聚苯颗粒保温浆料试件的抗压强度1f。
1.3.2 建筑保温砂浆
按附录A.2制备6块试件，浸入温度为（20±5）℃的水中，水面应高出试件20mm以上，试件间距应大于5mm，48h 后从水中取出试件，用拧干的湿毛巾擦去表面附着水，依据7.3.3进行抗压强度试验，以6个试件检测值的算术平均值作为浸水后的抗压强度值1 。
1.3.3原始记录
检测报告原始记录至少应包括以下内容：
1 样品名称和样品编号；
2 样品规格型号、试验编号和检测依据；
3 设备名称、设备编号和设备状态；
4 记录说明。
1.4 检测结果计算及表示
1.4.1 胶粉聚苯颗粒保温浆料
胶粉聚苯颗粒保温浆料的软化系数按式(1.1)进行计算：
10f f ψ=………………………………(1.1) 式中：
ψ——软化系数；
0f ——绝干状态下的抗压强度，单位为千帕(kPa)； 1
f ——饱水状态下的抗压强度，单位为千帕(kPa)。
1.4.2 建筑保温砂浆
软化系数按式（1.2）计算：
01/σσψ=………………………………（1.2） 式中：
ψ——软化系数，精确至0.01；
0σ——抗压强度，单位为兆帕（MPa ）；
1σ——浸水后抗压强度，单位为兆帕（MPa ）。
1.5 检测报告内容
检测报告应至少包括以下内容：
1 委托单位和生产单位；
2 样品名称和样品状态；
3 检测依据；
4 检测参数；
5 检测结果；
6 检测、审核、批准人员签名。
