自动缝焊机的特点
自动焊接设备有哪些
1、直缝自动焊机直缝自动焊机又叫纵缝自动焊机，用于圆筒的纵缝焊接与平板的纵缝对接，是自动焊机的一种，它可以大量代替人工，降低劳动成本，改善焊接工人的劳动环境。
2、环缝自动焊机环缝自动焊机是一种能完成各种圆形、环形焊缝焊接的通用自动焊接设备。
可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接，并可选择氩弧焊（填丝或不填丝）、熔化极气体保护焊，等离子焊等焊接电源组成一套环缝自动焊接系统。
3、管道自动焊机管道自动焊机是一种进行管道焊缝自动焊接的机器，利用工件转动和枪头固定的原理来进行焊缝在最佳位置（平焊位置）的焊接。
机型分为压紧式自动焊机、悬臂式自动焊机、分体式自动焊机、旋转式自动焊机、夹钳式自动焊机等，焊接方式有TIG、MIG、SAW，可以根据需要配备一把枪、二把枪和三把枪。
管道自动焊机在我们前山管道它又叫管道焊机、管子焊机、管道焊接机、管子焊接机、管道自动焊、管子自动焊。
4、相贯线自动焊机以电机为主驱动机构，控制系统采用人机界面数字化控制，以继电器控制为辅，从而稳妥地实现了焊接的自动化控制，编程简单化，一教就会。
5、超声波自动焊机超声波焊接机按照自动化水平可以分为自动焊接机、半自动超声波焊接机、手动焊接机，对于现代化企业来讲，自动化水平越高越有利于企业流水线生产，所以自动焊接机的使用是企业未来的一个趋势。
6、自动埋弧焊机自动埋弧焊机指的是采用熔剂层下自动焊接的设备，它配用交流焊机作为电弧电源，它适用于水平位置或与水平位置倾斜不大于10度的各种有、无坡口的对接焊缝、搭接焊缝和角焊缝。
与普通手工弧焊相比，具有生产效率高、焊缝质量好，节省焊接材料和电能，焊接变形小及改善劳动条件等突出优点。
7、电渣自动焊机电渣自动焊机是采用焊丝为电极，焊丝通过非消耗的电渣焊枪和导电嘴送入渣池的电渣焊设备。
电渣自动焊机主要用于钢结构垂直焊缝的高效焊接，特别适用于箱型柱和箱型梁隔板的焊接。
8、激光自动焊机激光焊机针对模具和金属工件的磨损、划伤、针孔、裂纹、缺损变形、硬度降低、砂眼等缺陷进行沉积、封孔、补平等修复功能。
自动焊接机工作原理
自动焊接机工作原理
自动焊接机是一种用于实现焊接过程的机械设备，其工作原理可以分为以下几个步骤：
1. 工件定位：首先，将需要焊接的工件放置在焊接机的工作台上，并确保工件的位置准确、稳定。
2. 焊接电源供给：自动焊接机通常需要通过电源来提供焊接所需的电能。
电源会将供电电流转换为焊接所需的电压和电流。
3. 电极接触与放电：焊接机的电极通常由一对导电材料制成，如铜。
这对电极会与焊接工件接触，形成一定的电流路径。
当电极与工件接触时，电极会通过焊接电源进行充电，形成一定的电位差。
4. 焊接接头熔化与固化：通过电位差，引起工件表面的金属加热，从而使焊接接头熔化。
熔化的金属会在电极的作用下与工件的表面发生反应，形成焊缝。
5. 控制系统调控：自动焊接机通常还配备有控制系统，通过该系统可以调整焊接参数，如焊接电流、焊接时间等。
控制系统能够监测焊接过程中的电流、电压等参数，并根据预设的焊接条件进行调控。
6. 焊接后处理：焊接完成后，焊缝需要进行一定的后处理。
常见的后处理方法包括打磨、喷漆等，以保证焊接接头的质量和外观。
通过以上工作原理，自动焊接机能够高效地完成工件的焊接。
其自动化的特点能够提高焊接效率和质量，并减轻人工操作的工作强度。

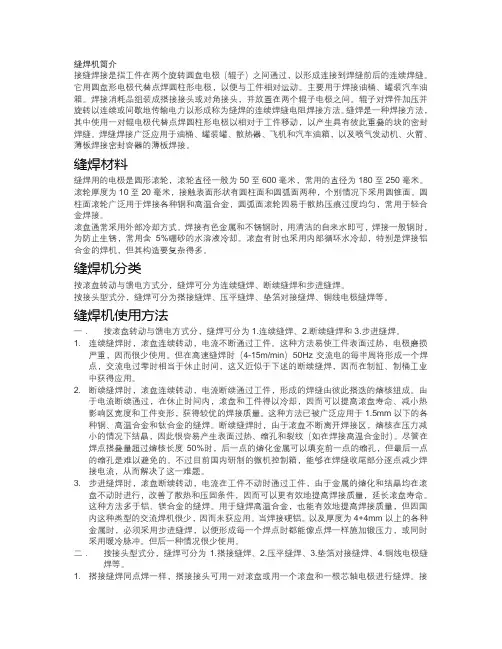

缝焊机
缝焊机简介接缝焊接是指工件在两个旋转圆盘电极（辊子）之间通过，以形成连接到焊缝前后的连续焊缝。
它用圆盘形电极代替点焊圆柱形电极，以便与工件相对运动。
主要用于焊接油桶、罐装汽车油箱。
焊接消耗品组装成搭接接头或对角接头，并放置在两个辊子电极之间。
辊子对焊件加压并旋转以连续或间歇地传输电力以形成称为缝焊的连续焊缝电阻焊接方法。
缝焊是一种焊接方法，其中使用一对辊电极代替点焊圆柱形电极以相对于工件移动，以产生具有彼此重叠的块的密封焊缝。
焊缝焊接广泛应用于油桶、罐装罐、散热器、飞机和汽车油箱，以及喷气发动机、火箭、薄板焊接密封容器的薄板焊接。
缝焊材料缝焊用的电极是圆形滚轮，滚轮直径一般为50至600毫米，常用的直径为180至250毫米。
滚轮厚度为10至20毫米，接触表面形状有圆柱面和圆弧面两种，个别情况下采用圆锥面。
圆柱面滚轮广泛用于焊接各种钢和高温合金，圆弧面滚轮因易于散热压痕过度均匀，常用于轻合金焊接。
滚盘通常采用外部冷却方式。
焊接有色金属和不锈钢时，用清洁的自来水即可，焊接一般钢时，为防止生锈，常用含5%硼砂的水溶液冷却。
滚盘有时也采用内部循环水冷却，特别是焊接铝合金的焊机，但其构造要复杂得多。
缝焊机分类按滚盘转动与馈电方式分，缝焊可分为连续缝焊、断续缝焊和步进缝焊。
按接头型式分，缝焊可分为搭接缝焊、压平缝焊、垫箔对接缝焊、铜线电极缝焊等。
缝焊机使用方法一．按滚盘转动与馈电方式分，缝焊可分为1.连续缝焊、2.断续缝焊和3.步进缝焊。
1. 连续缝焊时，滚盘连续转动，电流不断通过工件。
这种方法易使工件表面过热，电极磨损严重，因而很少使用。
但在高速缝焊时（4-15m/min）50Hz交流电的每半周将形成一个焊点，交流电过零时相当于休止时间，这又近似于下述的断续缝焊，因而在制缸、制桶工业中获得应用。
2. 断续缝焊时，滚盘连续转动，电流断续通过工件，形成的焊缝由彼此搭迭的熔核组成。
由于电流断续通过，在休止时间内，滚盘和工件得以冷却，因而可以提高滚盘寿命、减小热影响区宽度和工件变形，获得较优的焊接质量。
