GCS安装使用说明书中英
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
GCS操作规程

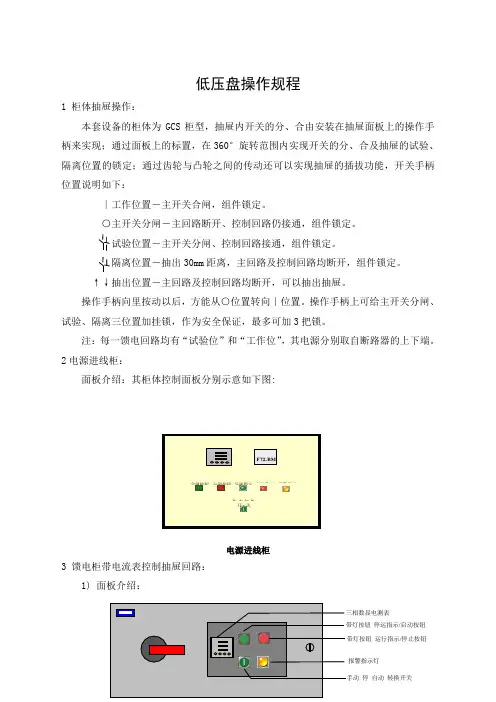

低压盘操作规程1 柜体抽屉操作：本套设备的柜体为GCS 柜型，抽屉内开关的分、合由安装在抽屉面板上的操作手柄来实现；通过面板上的标置，在360°旋转范围内实现开关的分、合及抽屉的试验、隔离位置的锁定；通过齿轮与凸轮之间的传动还可以实现抽屉的插拔功能，开关手柄位置说明如下：∣工作位置－主开关合闸，组件锁定。
○主开关分闸－主回路断开、控制回路仍接通，组件锁定。
试验位置－主开关分闸、控制回路接通，组件锁定。
隔离位置－抽出30mm 距离，主回路及控制回路均断开，组件锁定。
↑↓抽出位置－主回路及控制回路均断开，可以抽出抽屉。
操作手柄向里按动以后，方能从○位置转向∣位置。
操作手柄上可给主开关分闸、试验、隔离三位置加挂锁，作为安全保证，最多可加3把锁。
注：每一馈电回路均有“试验位”和“工作位”，其电源分别取自断路器的上下端。
2电源进线柜：面板介绍：其柜体控制面板分别示意如下图:电源进线柜3 馈电柜带电流表控制抽屉回路：1) 面板介绍：分闸指示 合闸按钮 分闸按钮 合闸指示 报警指示 F72-BM开·关柜内加热带灯按钮 运行指示/停止按钮带灯按钮 停运指示/启动按钮三相数显电测表 手动 停 自动 转换开关报警指示灯2）操作说明：将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，绿色带灯按钮亮。
启动时，按下绿色带灯按钮，红色带灯按钮亮，绿色带灯按钮灭，此时三相数显电测表显示相关电量；停止时，按下红色带灯按钮，绿色带灯按钮亮，红色带灯按钮灭。
4馈电柜电机控制抽屉回路：1）面板介绍：2）操作说明：将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，绿色停运指示灯亮。
启动时，按下绿色启动按钮，红色运行指示灯亮，绿色停运指示灯灭；停止时，按下红色停止按钮，红色运行指示灯灭，绿色停运指示灯亮。
5 馈电柜抽屉回路：1）面板介绍：2）操作说明：电源指示灯带灯按钮运行指示/停止按钮带灯按钮停运指示/启动按钮手动停自动转换开关报警指示灯将抽屉件置于工作位置，先按下再顺时针扳动操作手柄，合上断路器，红色电源指示灯亮。
GCS数显表说明书
GCS 系列（中文液晶显示）数显表说明书两轴数显表、叁轴数显表、火花机专用数显表深圳市恒兴星精密仪器有限公司SHENZHEN HENGXINGXING PRECISION INTRUMENTS CO.LTD.目录目录 (1)结构原理 (1)第一章基本操作说明 (2)一、开机 (2)二、清零 (2)三、公./英制转换 (2)四、自动分中 (3)五、绝对/相对/1000组用户坐标系 (3)第二章1000 组辅助零位功能 (5)第三章专用功能 (6)一、圆周分孔 (6)二、斜线分孔 (8)三、圆弧分孔 (10)四、斜面（斜度）加工 (14)第四章放电加工功能 (16)一、设置放电加工参数 (17)二、EDM加工 (18)三、圆周分孔、斜线分孔与EDM功能结合使用 (25)第五章计算器功能 (26)一、进入和退出计算器功能 (26)二、计算器结果转移 (26)第六章内部参数设定 (27)一、进入内部参数设定，退出内部参数设定 (27)二、设置光栅尺计数方向 (28)三、设置线性误差修正值 (28)四、设置光栅尺解析度 (29)五、设置继电器动作模式 (30)六、10设置SDM置数模式 (30)七、系统总清 (31)结构原理本公司生产的GCS系列的数显表，是一种为机床、磨床、铣床、镗床和火花机提供的位置检测的精密测量仪表。
其工作原理如下：光栅尺数显表GCS系列数显表规格输入电压范围85V-250V最大功耗15W工作温度0℃-40℃储存温度-20℃-40℃相对温度＜90%重量约1.45kg尺寸295×185×45（单位：mm）坐标数2（GCSM-2), 3(GCSM-3,GSSE)操作键盘密封薄膜式轻触键盘光栅尺接口9PD/7PD/15PD光栅尺信号两路相差90°相位角的TTL方波，驱动能力＞10mA 光栅尺解析度0.05μm,0.1μm,0.2μm,0.5μm,1μm,2μm,5μm,10μm,20μm,50μm,10种GCSEDM接口输出一路开关信号，驱动电源＞100mA选购RS232接口一路TX,RX信号外部寻边接口5V高电平，驱动电流＞10mA第一章基本操作说明一、开机功能介绍：开电源开关，数显表进入正常显示状态。
gcs开关柜安装检修实训

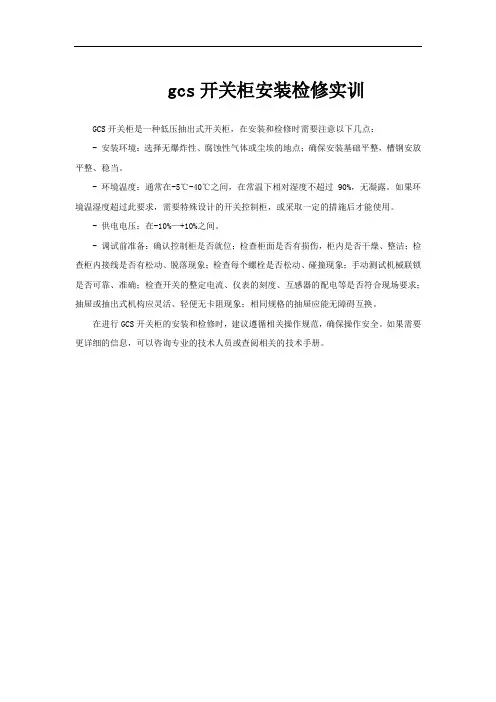

gcs开关柜安装检修实训
GCS开关柜是一种低压抽出式开关柜，在安装和检修时需要注意以下几点：
- 安装环境：选择无爆炸性、腐蚀性气体或尘埃的地点；确保安装基础平整，槽钢安放平整、稳当。
- 环境温度：通常在-5℃-40℃之间，在常温下相对湿度不超过90%，无凝露。
如果环境温湿度超过此要求，需要特殊设计的开关控制柜，或采取一定的措施后才能使用。
- 供电电压：在-10%—+10%之间。
- 调试前准备：确认控制柜是否就位；检查柜面是否有损伤，柜内是否干燥、整洁；检查柜内接线是否有松动、脱落现象；检查每个螺栓是否松动、碰撞现象；手动测试机械联锁是否可靠、准确；检查开关的整定电流、仪表的刻度、互感器的配电等是否符合现场要求；抽屉或抽出式机构应灵活、轻便无卡阻现象；相同规格的抽屉应能无障碍互换。
在进行GCS开关柜的安装和检修时，建议遵循相关操作规范，确保操作安全。
如果需要更详细的信息，可以咨询专业的技术人员或查阅相关的技术手册。
GCS配电柜作业指导书

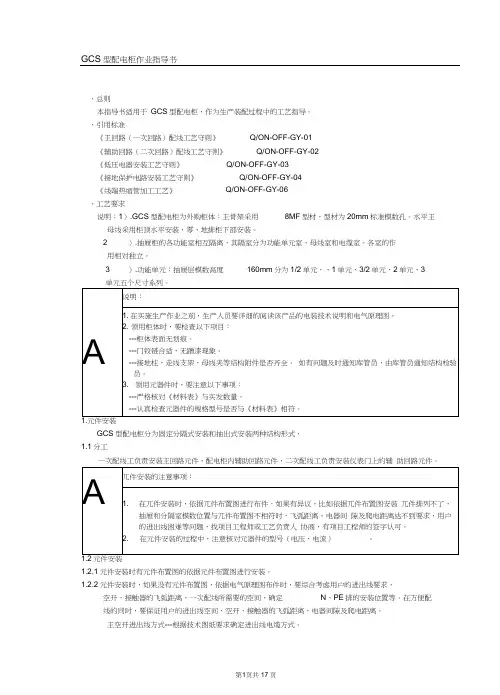

GCS 型配电柜作业指导书、总则本指导书适用于 GCS 型配电柜，作为生产装配过程中的工艺指导。
、引用标准《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-02 《低压电器安装工艺守则》 Q/ON-OFF-GY-03《接地保护电路安装工艺守则》 《线端热缩管加工工艺》 、工艺要求说明：1）.GCS 型配电柜为外购柜体：主骨架采用 8MF 型材，型材为20mm 标准模数孔。
水平主母线采用柜顶水平安装，零、地排柜下部安装。
2 ）.抽屉柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
3）.功能单元：抽屉层模数高度160mm 分为1/2单元，、1单元、3/2单元、2单元、3GCS 型配电柜分为固定分隔式安装和抽出式安装两种结构形式，1.1分工一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅 助回路元件。
1.2.1元件安装时有元件布置图的依据元件布置图进行安装。
1.2.2元件安装时，如果没有元件布置图，依据电气原理图布件时，要综合考虑用户的进出线要求，空开、接触器的飞弧距离，一次配线所需要的空间，确定N 、PE 排的安装位置等。
在方便配线的同时，要保证用户的进出线空间、空开、接触器的飞弧距离，电器间隙及爬电距离。
主空开进出线方式---根据技术图纸要求确定进出线电缆方式。
Q/ON-OFF-GY-04 Q/ON-OFF-GY-061.2.3框架开关及主开关安装A.框架开关安装安装时注意有外露密封罩的开关，首先确定开关深度，高度，开关在柜门外漏 进行定位，安装板钻孔安装。
柜门开关密封罩安 装：1. 确定安装孔是否合 适。
用专用螺钉或瓦型垫 固定。
开关定位安装：1•根据柜门开孔高度确 定开关安装深度（外漏5mm ）、高度。
2•钻孔固定。
固定螺钉> M8固定分隔式及抽屉式开关安装见下图： （抽屉安装之前在每个抽屉上粘贴代号进行区别）塑壳安装：1. 安装开关操作机构。
GCS开关柜使用说明书
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统，在编制时选编了6种适用于双电源进线操作控制的组合方案，并设有操作电气联锁备用自投、自复等控制电路。
直流控制电源为直流220V或110V，交流控制电源为交流380V或220V。由抽屉单元组成的成套柜，推荐采用与主电路进行隔离的220V控制电源，柜内控制变压器供电单元的公用控制电源采用不接地方式，控制变压器留有的24V电源仅供需要加装交流接触器无声运行装置时采用。
4.4母线
为提高母线动热稳定能力和改进接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排的连接部分必须搪锡，推荐采用全长搪锡，也可选用全长镀银铜母线。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、代用电和其它电力用户的需要，额定工作电流为4000A，适合2500KVA及以下的配电变压器选用。
另外，为适应供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。
4.3辅助回路方案
GCS辅助电路方案有120个，其中交流操作部分有63个方案，直流操作部分有57个方案。
3.4 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.5 装置安装时与垂直面的倾斜度不超过5%，且整组柜排列相对平整。
3.6 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
GCS,低压固定分隔式开关柜
GCS低压固定分隔式产品技术说明一、概述GCS型低压固定分隔式开关柜（以下简称装置）是我公司在抽出式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。
该装置适用交流50~60HZ、额定电压660V及以下系统，用于发电、输电、电能转换和电能消耗设备的一般控制。
该装置通过了国家低压电控设备质量监督检验测试中心5000A的型式试验内部故障燃弧试验和省级鉴定，具有大批量的生产能力。
二、技术参数该装置符合IEC60439-1、GB7251.1-2005《低压成套开关设备和控制设备》、JB/T9661-1999《低压抽出式成套开关设备》及GB/T9466《低压成套开关设备基本试验方法》、IEC1641《封闭低压成套开关设备和控制设备在内部故障引起电弧情况下的试验守则》。
其技术参数为：三、性能特点装置的基本框架为组合装配结构，采用标准型材组装,框架材料选用冷轧板加工制作组装而成。
1、类型按用途可以分为动力配电中心（PC柜）和电动机控制中心(MCC柜)；按安装方式分离墙和靠墙安装两种；按操作分为单面操作和双面操作两种；按结构形式分侧出线和后出线两种。
2、柜体分区动力配电中心（PC）PC柜内划分成四个隔室：水平母线隔室：在柜顶部功能单元隔室：在柜前右边电缆隔室：在柜后部减压通道：母线隔室前部GCS固定分隔式开关柜为3b分隔方式主要体现在主元器件隔室，二次元件隔室及电缆与母线连接隔室均为分隔的功能空间。
主次元件隔室位于柜前，电缆隔室位于柜后，母线隔室位于柜顶及柜侧中部，专业的散热、减压通道位于母线隔室前部。
为实现3b分隔的主要措施：a.每个功能单元隔室采用单独封闭；b.水平母线隔室与功能单元隔室、电缆隔室之间用金属板分隔；c.二次元件隔室与主元件隔室之间用金属板分隔；d.功能单元室与垂直母线室、释压通道均采用金属板或绝缘板进行分隔,功能单元室与释压通道之间的隔板上对应装有活门，当功能单元室发生引弧时，活门打开，释压通道开通，从而将电弧限制在功能隔室或发生电弧的位置，保证一个单元发生故障时，电弧不会扩展影响到其它单元。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
GCS技术文件
GCS技术文件用途S型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
7、抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元有机械联锁装置。
8、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
使用条件:a、周围空气温度为-5°C～+40°C，且24h的平均值不超过+35鉉(特殊订货的除外)；b、安装地点的海拔不超过2000m；c、空气相对湿度在最高温度为+40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25°C，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
GCS使用说明书
GCS使用说明书概述：GCS是一款功能强大的软件工具，用于管理和控制计算机群集系统。
本使用说明书旨在向用户提供详细的操作指南，以便他们能够充分利用GCS的功能。
一、安装GCS的安装过程简单快捷。
请按照以下步骤进行安装：1. 下载GCS安装包并解压缩。
2. 双击运行安装程序。
3. 根据提示选择安装目录和语言选项。
4. 点击“下一步”按钮，开始安装过程。
5. 安装完成后，点击“完成”按钮退出安装程序。
二、登录在成功安装GCS后，用户需要登录才能开始使用。
请按照以下步骤完成登录：1. 打开GCS软件。
2. 在登录界面输入用户名和密码。
3. 点击“登录”按钮进行验证。
三、主界面GCS的主界面提供了直观且易于操作的功能布局。
以下是主界面的主要组成部分：1. 菜单栏：包含各种功能选项，如文件、编辑、视图等。
2. 工具栏：提供常用功能的快捷操作按钮。
3. 群集列表：显示已连接的计算机群集系统。
4. 状态栏：显示当前操作的状态信息。
四、管理群集使用GCS可以轻松管理和控制计算机群集系统。
以下是一些常用的群集管理功能：1. 创建群集：点击菜单栏的“文件”选项，选择“创建群集”，按照提示设置群集的相关参数。
2. 添加计算机：在群集列表中，右键点击已创建的群集，选择“添加计算机”，输入计算机的IP地址或主机名，并连接到目标计算机。
3. 添加任务：选择已连接的群集，在工具栏中点击“添加任务”按钮，选择要执行的任务类型和相关参数，然后点击“确定”按钮。
4. 监控资源：在群集列表中选择特定群集，点击工具栏中的“监控资源”按钮，可以实时查看群集中各个计算机的资源使用情况。
五、报告与日志GCS提供了详尽的报告和日志功能，以帮助用户追踪和分析群集系统的活动。
以下是一些常用的报告与日志功能：1. 生成报告：在菜单栏中选择“报告”，按照提示选择报告类型和相关参数，点击“生成报告”按钮即可生成报告文件。
2. 查看日志：在菜单栏中选择“日志”，选择查看特定日期的日志文件，并点击“打开”按钮查看日志详细信息。
GCS配电柜作业指导书
GCS型配电柜作业指导书一、总则本指导书适用于GCS型配电柜，作为生产装配过程中的工艺指导。
二、引用标准《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-02《低压电器安装工艺守则》 Q/ON-OFF-GY-03《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04《线端热缩管加工工艺》 Q/ON-OFF-GY-06三、工艺要求说明：1）.GCS型配电柜为外购柜体：主骨架采用8MF型材，型材为20mm标准模数孔。
水平主母线采用柜顶水平安装，零、地排柜下部安装。
2）.抽屉柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
3）.功能单元：抽屉层模数高度160mm。
分为1/2单元，、1单元、3/2单元、2单元、3单元五个尺寸系列。
1.元件安装GCS型配电柜分为固定分隔式安装和抽出式安装两种结构形式，1.1分工一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅助回路元件。
1.2元件安装主空开进出线方式---根据技术图纸要求确定进出线电缆方式。
A.框架开关安装安装时注意有外露密封罩的开关，首先确定开关深度，高度，开关在柜门外漏5mm左、右进行定位，安装板钻孔安装。
图1 柜门密封罩安装图2 开关固定安装B.塑壳开关安装：固定分隔式及抽屉式开关安装见下图：（抽屉安装之前在每个抽屉上粘贴代号进行区别）图3 固定分隔式内部塑壳开关安装图4 抽屉内部元件安装说明：1.抽屉单元回路额定电流400A 及以下。
2.抽屉改变仅在高度尺寸上变化，其宽度、浓度尺寸不变。
相同功能单元的抽屉具有互换性。
每台馈柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。
3.抽屉进出线根据电流大小采用背板式结构ZJ-2型转接件。
1/2单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
数显表说明书
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
英国标准双柱门锁安装说明书
British StandardDouble CylinderFitting InstructionsNote: Your cylinder may be longer on one side than the otherMeasurement from the centre of the cam to point A (refer to above diagram)Measurement from the centre of the cam to point B (refer to above diagram)On the open edge of the door remove the two screws from the face plate, this will reveal another screw which falls in line with the bottom of the cylinder and remove the screw.With the key inserted into the cylinder, turn slightly while puling to enable the cylinder to be removed.To replace the cylinder reverse the above procedure.How to change your cylinder on a Timber doorOn the open edge of the door look for the larger screw which falls in line with the bottom of the cylinder and remove screw.With the key inserted into the cylinder, turn slightly while pulling to enable the cylinder to be removed. To replace the cylinder reverse the above procedure.B AThis cylinder offers resistance to many kinds of attack.To be used in conjunction with 2 star security door handles to ensureenhanced resistance to all commonly used attack methods.The door handle can be recognised by the 2 star marking on the handle.Installing a British Standard Double CylinderHow to change your cylinder on a PVCu or Composite doorCylinder Size GuideERA , Valiant Way, Wolverhampton, WV9 5GBTel:01922490049Fax:01922494420Email:************************ User Statement:This cylinder offers resistance to many types of attack. It is designed to be used in conjunction with two-star security door hardware to ensure enhanced resistance to all commonly used attack methods. Therefore, this product MUST be used in conjunction with two-star security door hardware meeting TS 007 to ensure security. Such hardware can be recognised by the two-star marking which may either be visible from the outside on an installed handle or, failing this, will be visible once the outside handle has been removed. Security hardware can be of several types, including a handle with a reinforced backplate, an escutcheon or a device which is concealed behind the handle backplate. In all cases, the purpose is to protect your cylinder from force attack.。
GCS安装使用说明书中英
GCS型低压抽出式开关柜安装使用说明书0ZD.412.320GCS LOW-VOLTAGE DRAW-OUT TYPE CUBICLE INSTALLATION AND USE INSTRUCTION湖南开关有限责任公司2004HUNAN SWITCHGEAR CO., LTD2004GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
GCS low-voltage draw-out type cubicle is suitable for the power of low voltage distribution system of the power plant、transformer substation、oil chemistry industry department、plant mine enterprise and high building etc., for controlling center of distribution and motor, for controlling use of electric power convert and distribution of capacitance compensation etc.,.在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
It can fulfill the special requirement at power use place of larger stand-alone capacity power plants、low voltage power controlling center of larger scale petrol chemistry industry and motor controlling center etc.,.本开关柜是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性适用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
安装使用说明书GCK
安装使用说明书G C K -CAL-FENGHAI.-(YICAI)-Company One1低压抽屉式开关柜 (GCK)安装使用说明书塞贝克（深圳）电力技术有限公司一、产品概述GCK低压开关柜具有国际先进的水平的组合式低压成套开关设备，由动力配电中心(PC)和电动机控制中心(MMC)二部分组成，用于交流50Hz，额定工作电压660V及以下的三相配电系统中。
作为电力系统发电厂，变电站、工矿企业和高层建筑中受电、馈电、照明、电动机控制和无功补偿等用。
GCK低压开关柜符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。
二、产品型号含义三、产品使用环境1、周围空气温度不高于+40℃不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。
2、户内使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整(符合GBJ232-82标准)。
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6、用户有特殊要求时，可以与制造厂协商解决。
7、性能指标装置的设计符合下列标准IEC439－1 低压成套开关设备和控制设备GB7251 低压成套开关设备1、装置框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。
框架结构的连接采用了新工艺的自攻螺钉和ESLOK螺丝，所有框架零件均为免维修型，单面安装，布局紧凑、操作安全，框架结构无需专用工具即能组装成各种型式的柜体。
2、装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各单元的功能相对独立。
3、功能单元a. 抽屉层高的模数为25mm。
GCK低压开关柜安装使用说明书
GCK、GCS、MNS低压抽出式开关柜使用说明书一产品概述GCK、GCS、MNS型交流低压配电柜是本着安全、经济、合理、可靠的原则而设计的低压配电柜，其广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。
在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统中，作为动力照明、电容补偿及配电设备的电能转换、分配和控制中使用。
GCK低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
它符合GB7251.1-1997《低压成套开关设备和控制设备》、GB14048.1-93《低压开关设备的控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理，电气方案灵活、系列性、通用性强，各种方案单元任意组合为一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便。
GCS型低压抽出式开关柜，它符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》等标准的要求。
MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定。
二结构特点2.1 GCK·整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。
·柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
· MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
·受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
·开关柜的顶部根据受电需要可装母线桥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GCS型低压抽出式开关柜安装使用说明书0ZD.412.320GCS LOW-VOLTAGE DRAW-OUT TYPE CUBICLE INSTALLATION AND USE INSTRUCTION湖南开关有限责任公司2004HUNAN SWITCHGEAR CO., LTD2004GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
GCS low-voltage draw-out type cubicle is suitable for the power of low voltage distribution system of the power plant、transformer substation、oil chemistry industry department、plant mine enterprise and high building etc., for controlling center of distribution and motor, for controlling use of electric power convert and distribution of capacitance compensation etc.,.在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
It can fulfill the special requirement at power use place of larger stand-alone capacity power plants、low voltage power controlling center of larger scale petrol chemistry industry and motor controlling center etc.,.本开关柜是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性适用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
This kind of cubicle is base on the requirement of governing superior of electric power department、largeness electric power client and design department, for fulfilling the requirement of continual development of electric power market in enlargering capacity、computer interface、power concentration control、installation maintenance conveniently and short fault disposal time etc., the new type low voltage cubicle is design in principle of safety、economic、reasonable and credibility, product particulars in high opening and closing capability、well move hot stability、agility electric scheme、compounding conveniently、strong series practicability、structure novelty and has characteristic of high protection class, it can be used as replacement of low voltage draw-out type cubicle.本开关柜符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。
This king of cubicle complies with standards of IEC439-1 《complete low voltage switchgear and control equipment 》、GB7251《complete low voltage switchgear》、and ZBK36001《complete low voltage draw-out type switchgear》etc.,. 1．产品型号及含义Mean of product typeG C S ——□□辅助电路方案代号Auxiliary circuit scheme No.主电路方案代号Design No. of main circuit scheme森源电气系统S.Y electric system抽出式Draw-out type封闭式开关柜Enclosed type switch cubicle2．环境Circumstance2．1 周围空气温度不高于+40℃，不低于－5℃，24h内平均温度不得高于+35℃。
超过时，需根据实际情况降容运行。
Surrounding air temperature isn’t higher than +40℃and not lower than －5℃, average temperature is not higher than ＋35℃in 24 hours, if exceeds, it will be run by depress capacity in the condition of fact.2．2 户内使用，使用地点的海拔高度不得超过2000m。
It’s used indoor, elevation height of using spot not exceed than 2000m.2．3 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生的凝露的影响。
Relative humidity of surrounding air is not exceed 50% while highest temperature is ＋40℃, larger relative humidity allowed under lower temperature, for example it’s90% while ＋20℃, it should be considered that temperature change can induce frost. 2．4 装置安装时与垂直面的倾斜度不超过5%，切整组柜列相对平整（符合GE232-82标准）。
Gradient of vertical is not exceed 5% while it’s installed and whole bank cubicle row is relative flat ( comply with the standard of GB232-82).2．5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
equipment should be mounted in the spot of no acute shake 、no lash and no erosion to component of electric appliance.2．6 用户有特殊要求时，可以与制造厂协商解决。
if customers have special requirement, he can consult with manufacturer and solve it.3．电气性能electric capability3．1 额定参数rated parameters3．1．1 额定绝缘电压交流660（1000）V rated insulate voltage AC 660(1000)V3．1．2 额定工作电压主电路交流415（660）V rated working voltage main circuit AC 415(660)V辅助电路交流415或240Vauxiliary circuit AC 415 or 240V直流220或110VDC 220 or 110V3．1．3 额定频率50（60）HZrated frequency 50(60)HZ3．1．4 水平母线额定电流≤4000Alevel busbar rated current ≤4000A3．1．5 垂直母线额定电流1000Avertical busbar rated current 1000A3．1．6 额定峰值耐受电流（0.1s）105、176kVrated peak withstand current(0.1S) 105、176KA3．1．7 额定短时耐受电流（1s）50、80kArated short time withstand current(1S) 50、80KA3．2 主电路方案main circuit scheme装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保持的变化而派生的方案和规格。
The main circuit scheme of device has 32 groups and 118 specs., except derivative scheme and specifica tion due to the change of auxiliary’s control and protection.主电路方案征求了广大设计、制造、试验和使用部门的意见而选编的、包括了发电、供用电和其他电力用户的需要，额定工作电流为4000A，适合2500KV A 及以下的配电变压器选用。
