流量计常用的5种类型
流量计种类
流量计种类
流量计种类有很多，按照流量计测量原理分类，流量计主要可分为容积式流量计、差压式流量计、流体阻力式流量计、速度式流量计、质量流量计等几种。
1、容积式流量计。
它是利用固定的体积对流体流量进行累加计量的测量原理。
例如椭圆齿轮流量计、腰轮流量计、活塞式流量计、刮板式流量计等。
2、差压式流量计。
它是利用流体静压差与流过流体的流量有一定函数关系，通过测量静压差求得流量的测量原理。
例如节流式流量计、均速管流量计等。
3、流体阻力式流量计。
它是利用流体流动时给导管中的阻力体以作用力，而作用力的大小和流量大小有关的测量原理。
例如转子流量计、浮子流量计、靶式流量计等。
4、速度式流量计。
它是利用流体速度与流量成正比的丽数关系，通过测量速度而求得流量的测量原理。
例如涡轮流量计、电磁流量计、超声波流量计等。
5、质量流量计。
它是能够直接测量流体的质量流量，测量精确度高。
例如科里奥利质量流量计、热式气体质量流量计等。
水流量计的种类
水流量计的种类水流量计是广泛应用于工业、农业、商业和家庭用水等领域的一种仪器设备，其作用是测量水的流量。
水流量计的种类繁多，常见的水流量计可以按其工作原理、结构特点、测量原理等方面进行分类，下面将对各类水流量计逐一介绍。
1. 机械式水流量计机械式水流量计是利用机械运动来计量流量的一种流量计。
它们通常由流量腔、旋转组件和读数装置组成。
读数装置可以是机械式刻度盘或数字指示器。
机械式水流量计的优点在于其简单易用，稳定可靠，但其结构比较复杂且需要定期维护。
2. 涡街水流量计涡街流量计是利用涡动原理测量流量的一种流量计，其结构特点是通过测量涡街的旋转速度来计算流量。
涡街式水流量计的优点是精度高，响应速度快，能够适应广泛的流速范围，但其适用范围有一定的局限性。
3. 转子式水流量计转子式水流量计是一种基于转子旋转频率进行流量测量的仪器。
其结构特点是由流量腔和测量传感器组成，其中流量腔中的流体使转子旋转，转子旋转的速度与流体流速成正比。
转子式水流量计的优点在于精度高，测量范围宽，而且结构简单，易于维护。
4. 磁流量计磁流量计是以电磁感应原理测量流量的一种流量计，其优点是测量准确、反应迅速，并且可以适用于各种介质的流量计量。
其结构特点为由电磁场和感应电极组成的流量腔，其中流体的运动通过感应电极产生电磁感应信号，并由电磁场中的感应电极进行计量。
5. 能量计算式水流量计能量计算式水流量计是利用能量平衡原理进行流量测量的一种流量计。
其结构特点是由流量腔和温度、压力传感器组成，通过测量在流量腔中的温度和压力变化来确定流量。
能量计算式水流量计的优点是测量精度高、反应时间快，可以适用于各种介质的流量计。
6. 脉冲计量式水流量计脉冲计量式水流量计是利用脉冲计量原理进行流量测量的一种流量计。
其结构特点为由流量腔和脉冲计量装置组成，通过测量在流量腔中的压力、温度等参数，以及脉冲计量器输出的脉冲信号来计算流量。
脉冲计量式水流量计的优点是测量精度高、反应迅速，并且易于集成到控制系统当中。

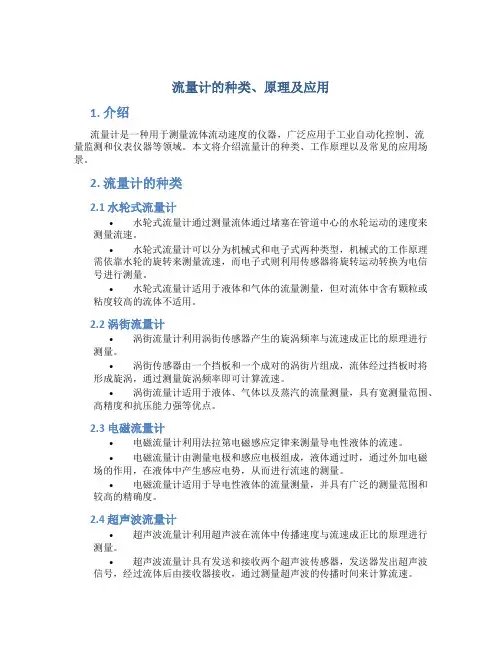

流量计的种类原理及应用
流量计的种类、原理及应用1. 介绍流量计是一种用于测量流体流动速度的仪器，广泛应用于工业自动化控制、流量监测和仪表仪器等领域。
本文将介绍流量计的种类、工作原理以及常见的应用场景。
2. 流量计的种类2.1 水轮式流量计•水轮式流量计通过测量流体通过堵塞在管道中心的水轮运动的速度来测量流速。
•水轮式流量计可以分为机械式和电子式两种类型，机械式的工作原理需依靠水轮的旋转来测量流速，而电子式则利用传感器将旋转运动转换为电信号进行测量。
•水轮式流量计适用于液体和气体的流量测量，但对流体中含有颗粒或粘度较高的流体不适用。
2.2 涡街流量计•涡街流量计利用涡街传感器产生的旋涡频率与流速成正比的原理进行测量。
•涡街传感器由一个挡板和一个成对的涡街片组成，流体经过挡板时将形成旋涡，通过测量旋涡频率即可计算流速。
•涡街流量计适用于液体、气体以及蒸汽的流量测量，具有宽测量范围、高精度和抗压能力强等优点。
2.3 电磁流量计•电磁流量计利用法拉第电磁感应定律来测量导电性液体的流速。
•电磁流量计由测量电极和感应电极组成，液体通过时，通过外加电磁场的作用，在液体中产生感应电势，从而进行流速的测量。
•电磁流量计适用于导电性液体的流量测量，并具有广泛的测量范围和较高的精确度。
2.4 超声波流量计•超声波流量计利用超声波在流体中传播速度与流速成正比的原理进行测量。
•超声波流量计具有发送和接收两个超声波传感器，发送器发出超声波信号，经过流体后由接收器接收，通过测量超声波的传播时间来计算流速。
•超声波流量计适用于各种类型流体的流量测量，且对流体中的颗粒不敏感。
3. 流量计的原理流量计的原理主要包括机械原理、电磁原理和超声波原理等。
•机械原理：如水轮式流量计利用水轮的旋转速度来测量流速，涡街流量计利用涡街传感器产生的旋涡频率来测量流速。
•电磁原理：如电磁流量计通过测量法拉第电磁感应定律来测量导电性液体的流速。
•超声波原理：如超声波流量计通过测量超声波在流体中传播速度来测量流速。
流量计型号
流量计型号在现代工业生产中，流量计是一种至关重要的仪器设备，用来精确测量流体在管道中的流动速度和量。
不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。
本文将对流量计型号进行介绍，希望能够帮助大家更好地了解这些仪器设备。
型号一：涡街流量计涡街流量计是一种常见的流量计型号，它通过涡轮受流体冲击而产生旋涡，根据旋涡频率与流速的线性关系来测量流体速度。
涡街流量计广泛应用于液体和气体的测量，具有测量范围广、精度高、可靠性强的特点。
它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。
型号二：超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。
它无需接触流体，不会造成流阻和压力损失，适用于各种流体的测量，特别是污水、腐蚀液体等特殊介质的测量。
超声波流量计具有测量范围广、响应速度快、维护简便等优点，被广泛应用于水处理、化工、石油等领域。
型号三：磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势，通过检测涡街频率和流速的关系来测量流量，并且利用磁性感应原理实现非接触测量。
磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量，具有测量稳定、抗干扰能力强的特点。
型号四：涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。
涡轮流量计适用于工业、商业和民用等领域的流量测量，具有结构简单、响应速度快、稳定性好的特点。
它在化工、食品、制药等领域有着广泛的应用。
结语不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。
本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号，希望能够帮助大家更好地了解这些仪器设备。
在实际应用中，可以根据需求选择合适的流量计型号，实现准确、稳定的流量测量。
各种流量计的优缺点及适合的介质
各种流量计的优缺点及适合的介质流量计是用来测量介质（液体或气体）流动速度或流量的仪器。
根据其原理和工作方式的不同，可以分为多种不同类型的流量计。
下面将介绍一些常见的流量计，包括其优缺点以及适合的介质类型。
1.管式流量计：管式流量计适用于大流量和腐蚀性介质。
它的优点是结构简单，使用方便，且测量准确。
然而，该类型的流量计容易受到尺寸和形状限制，不适用于需要高精度测量的环境。
2.涡街流量计：涡街流量计适用于液体和气体介质。
它的优点是可测量低于或大于管道直径的流量，且具有较高的精度。
然而，该类型的流量计对介质的粘度和密度变化敏感，容易受到污染和腐蚀的影响。
3.转子流量计：转子流量计适用于中小流量以及液体介质。
它的优点是结构简单，使用方便，且适用于高温和高压环境。
然而，该类型的流量计对介质的粘度和密度变化较为敏感，对流体的脉动和振动也比较敏感。
4.浮子流量计：浮子流量计适用于小流量、低压和液体介质。
它的优点是结构简单，价格低廉，并且适用于粘度较高的流体。
然而，该类型的流量计对流体的侵蚀和污染较敏感，不适用于精度要求较高的场合。
5.磁流量计：磁流量计适用于导电液体介质。
它的优点是非侵入式的设计，不会对流体产生阻力，能够实现较高的精度和范围。
然而，该类型的流量计对介质的电导率敏感，且价格较高。
6.超声波流量计：超声波流量计适用于液体和气体介质。
它的优点是非侵入式的设计，不会对流体产生阻力，且不受介质密度和粘度的影响。
然而，该类型的流量计对管道内部有较强的要求，且价格较高。
总结起来，不同类型的流量计适用于不同的介质和环境条件。
在选择流量计时，需要考虑介质性质、流量范围、精度要求以及成本等因素。
同时，还需要考虑维护和校准流量计的难易程度。
综合考虑这些因素，选择适合的流量计可以确保测量过程的准确性和可靠性。

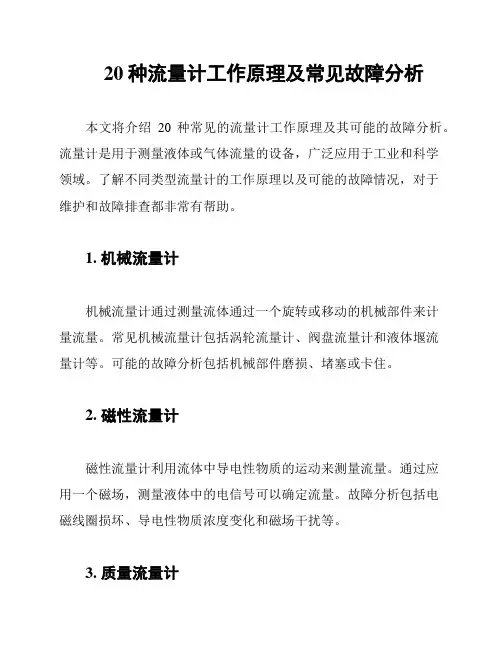

20种流量计工作原理及常见故障分析
20种流量计工作原理及常见故障分析本文将介绍20种常见的流量计工作原理及其可能的故障分析。
流量计是用于测量液体或气体流量的设备，广泛应用于工业和科学领域。
了解不同类型流量计的工作原理以及可能的故障情况，对于维护和故障排查都非常有帮助。
1. 机械流量计机械流量计通过测量流体通过一个旋转或移动的机械部件来计量流量。
常见机械流量计包括涡轮流量计、阀盘流量计和液体堰流量计等。
可能的故障分析包括机械部件磨损、堵塞或卡住。
2. 磁性流量计磁性流量计利用流体中导电性物质的运动来测量流量。
通过应用一个磁场，测量液体中的电信号可以确定流量。
故障分析包括电磁线圈损坏、导电性物质浓度变化和磁场干扰等。
3. 质量流量计质量流量计通过测量物质的质量来计量流量，而不是通过测量体积。
常见的质量流量计包括热式质量流量计和压差式质量流量计。
故障分析包括传感器损坏、温度变化和压力波动等。
4. 超声波流量计超声波流量计利用超声波在流体中的传播速度来测量流量。
通过发送和接收超声波脉冲，可以计算流体的流速和体积。
故障分析包括传感器故障、气泡或颗粒物的干扰和温度变化等。
5. 压差流量计压差流量计通过测量流体通过管道时产生的压差来计量流量。
常见的压差流量计包括孔板流量计、流量喇叭和节流装置等。
故障分析包括管道堵塞、压差计损坏和压力波动等。
6. 热式流量计热式流量计利用流体通过一个加热元件时，该加热元件附近的温度变化来测量流量。
故障分析包括传感器损坏、温度变化和流体成分变化等。
7. 压力式流量计压力式流量计通过测量流体通过管道时产生的压力来计量流量。
常见的压力式流量计包括涡街流量计、差压流量计和泊松式流量计等。
故障分析包括传感器故障、管道泄漏和压力波动等。
8. 温度式流量计温度式流量计利用热量传导的原理来测量流体的流量。
通过测量流体通过一个加热元件时的温度变化来计算流速。
故障分析包括加热元件损坏、温度传感器故障和流体性质变化等。
9. 激光式流量计激光式流量计利用激光束在流体中的传播速度来测量流量。
2-15种流量计及各种压力、温度、流量、液位、控制原理动态图!
8、涡轮流量计
工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片 具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的 条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组 成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感 应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可 远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流 经传感器的流体的瞬时流量Q成正比。 工作特点：它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积 小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体。
2、电磁流量计
工作原理：基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的 导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。管道 内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和 测量电极的电磁隔离。 工作特点： ①具有双向测量系统； ② 传感器所需的直管段较短，长度为5倍的管道直径; ③ 压力损失小; ④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。
01温度仪表
1.薄膜热电偶的结构
2.固体膨胀式温度计
3.热电偶补偿导线的外形图
4.热电偶温度计
5.热电阻的结构
02 压力仪表原理
1.弹簧管式压力仪表
2.电接点式压力仪表
3.电容式压力传感器
4.膜盒式压力传感器
5.压力式温度计
6.应变式压力传感器
液体流量计的原理和分类
液体流量计的原理和分类液体流量计是一种用于测量液体流动速率的仪器，广泛应用于工业、农业、环境监测等领域。
液体流量计的准确性和可靠性对于生产过程的控制和优化至关重要。
本文将介绍液体流量计的原理和分类。
一、原理液体流量计的工作原理基于流体的压力、速度、体积和其它参数之间的相互关系。
常见的液体流量计原理如下：1.电磁流量计电磁流量计通过液体流经导电管道时的涡流效应来测量流量。
当液体通过管道时，电磁流量计在管道的两端形成一对垂直的磁场，并在液体中引起涡流。
通过测量涡流的频率和振幅，可以确定液体流量。
2.超声波流量计超声波流量计利用超声波在液体中传播的速度变化来测量流量。
它通过发射和接收超声波信号，在液体中形成一个声波传感器。
当液体流经传感器时，声波传播速度的变化将导致传感器信号的频率变化，从而确定流量。
3.质量流量计质量流量计测量的是单位时间内通过管道的液体质量。
它通过在管道中安装一个质量传感器，测量液体流经管道时的质量变化。
通过计算质量变化与时间的比率，可以确定流体的质量流量。
二、分类液体流量计根据其工作原理和结构特点，可以分为多种类型。
下面将介绍几种常见的液体流量计分类：1.涡轮流量计涡轮流量计利用液体流经旋转的涡轮产生的力矩或旋转角速度来测量流量。
它适用于测量低流速和中小口径管道中的液体流量，广泛应用于液体计量。
2.涡街流量计涡街流量计通过涡街传感器感应流体中的涡旋，通过测量涡旋频率来测量流量。
它具有简单、结构紧凑、响应速度快等优点，并且适用于液体的计量和控制。
3.电磁流量计电磁流量计是利用液体中感应电磁力的原理来测量流量的。
它具有测量范围广、准确性高等特点，适用于各种液体的流量测量。
4.超声波流量计超声波流量计利用超声波在液体中传播的速度变化来测量流量。
它适用于各种液体，特别适用于高温、高压和腐蚀性液体的测量。
5.管式流量计管式流量计是通过测量流体通过具有已知几何形状的管道的压力差来测量流量。
它具有结构简单、易于维护、适用范围广等优点，适用于各种工况下的流量测量。
各种流量计优缺点
各种流量计优缺点流量计是一种用于测量液体、气体或蒸汽流量的仪器。
不同类型的流量计在不同的工作环境和应用中有各自的优缺点。
以下是常见的几种流量计的优缺点：1. 体积流量计（Positive Displacement Flowmeter）优点：-非常准确，适用于测量低流量。
-适用于高粘度和高温介质。
-不需要修正。
缺点：-需要频繁的校准和维护。
-由于流体必须通过一个移动的部件，流体中可能会存在一些污染物。
2. 旋转翅片流量计（Rotary Vane Flowmeter）优点：-测量响应时间快。
-体积小巧，安装方便。
-可用于粘度较高的流体。
缺点：-测量范围有限。
-没有液体密度的自动修正功能。
-翅片容易磨损。
3. 涡街流量计（Vortex Flowmeter）优点：-可以测量稳定的流体和蒸汽。
-几乎不受流体温度和压力的影响。
-长期可靠性高。
缺点：-对于液体中含有较高含固体颗粒的情况，可能会产生误差。
-较低的精度和准确度。
4. 质量流量计（Mass Flowmeter）优点：-可以直接测量液体或气体的质量流量。
-流体密度对测量结果没有影响。
-可以测量多种介质。
缺点：-高精度、高性能的质量流量计价格昂贵。
-对于高压、高温和腐蚀性介质，选择适合的传感器材料和结构变得困难。
5. 超声波流量计（Ultrasonic Flowmeter）优点：-不接触流体，无压降和泄漏。
-适用于大流量的液体和气体测量。
-耐压性能好。
缺点：-测量误差可能会受到气泡、颗粒物的干扰。
-对于含有杂质或气泡的流体测量效果差。
6. 磁性流量计（Magnetic Flowmeter）优点：-适用于大流量、腐蚀性液体的测量。
-不受温度和压力变化的影响。
-对于含固体颗粒的液体也有较好的测量效果。
缺点：-对于非导电液体无法进行准确测量。
-当液体的电导率较低时，测量结果可能有较大误差。
7. 系统测速仪（Pitot Tube）优点：-适用于测量气体和液体的流速。
8种类型流量计41个常见故障及处理方法
差压式流量计
金属浮子流量计
涡轮流量计
电磁流量计
涡街流量计
质量流量计ቤተ መጻሕፍቲ ባይዱ
超声波流量计
流量计是工业中最常用的仪表之一掌握了流量计常见故障处理方法才能及时判断并解决生产过程中遇到的问题
8种类型流量计41个常见故障及处理方法
流量计是工业中最常用的仪表之一，掌握了流量计常见故障处理方法，才能及时判断并解决生产过程中遇到的问题。下面就来讲讲常用流量计故障及处理方法吧！
容积式流量计
1、腰轮流量计
五种流量计的工作原理和特点
五种流量计的工作原理和特点流量计是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。
给大家介绍流量计的工作原理。
1.孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流速会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2.电磁流量计工作原理：基于法拉第电磁感应定律。
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场，当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。
③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。
3.涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强；③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。
4.文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。
常用流量计分类及优缺点分析
常用流量计分类及优缺点分析测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。
为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
每种产品都有它特定的适用性，也都有它的局限性。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类：有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。
因此，以严格意义来分流量计和总量表已无实际意义。
一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰槽式等等。
2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
3.声学原理：利用声学原理进行流量测量的有超声波式．声学式（冲击波式）等。
4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
5.光学原理：激光式、光电式等是属于此类原理的仪表。
6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。
7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
5种流量计简介(配图)
缺点：喉管和进口/出口一样材质,流体对喉管的冲刷和磨损严重，无法保证 长期测量精度。结构长度必须按ISO-5167规定制造, 否则就达不到所需精度, 由于ISO-5167对经典文丘里的严格结构规定, 使得它的流量测量范围最大/最 小流量比很小, 一般在 3 – 5 之间. 很难满足流量变化幅度大的流量测量.
四、文丘里流量计
优点：如果能完全按照ASME标准精确制造，测量精度也可以达到 0.5%, 但 是国产文丘里由于其制造技术问题, 精度很难保证, 国内老资格的技术力量 雄厚的开封仪表厂也只能保证4% 测量精度，对于超临界发电的工况，这种 喉管处的均压环在高温高压下使用是一个很危险的环节，不采用均压环， 就不符合ASNE ISO5167标准，测量精度就无法保证，这是高压经典式文丘里 制造中的一个矛盾。
宽（1：10）
不停气检修 有 带 可存历史数据 可以
窄(1：3)
一般须停气检修 无 一般不带 不可以 不可以
窄（1：5）
须停气检修 无 可选 可存历史数据 可以
窄（1：5）
须停气检修 无 可选 可存历史数据 可以
窄（1：5）
须停气检修 无 带 可存历史数据 可以
0见的气体计量设备 计量交接员培训
涡轮流量计 流量计简介
腰轮流量计
孔板流量 计
主讲人 王华青 质量流量 计
01.11.2009
涡街流量 计
1
常见的气体计量设备
腰轮流量计 涡轮流量计
孔板流量 计
质量流量 计
超声流量计
01.11.2009
涡街流量计
2
不同流量计的性能参数比较一览
项目 超声波流量计 孔板流量计 涡轮流量计 腰轮流量计 旋进漩涡流量计 口径 DN80-2200mm DN50-1000mm 不超300mm 一般DN50-200mm 不超过250mm
金属管转子流量计的几种类型
金属管转子流量计的几种类型
金属管转子流量计是浮子式流量计一种，目前来说，逐渐的很多客户都把玻璃转子流量计换成了金属管转子流量计，精度高，耐压高，耐温高，使用寿命更加长久。
介绍完产品特点，下面说说金属管转子流量计的几种类型：
1、普通型：不锈钢材质，就地指针指示，应用非常的广泛。
2、远传型：带液晶显示，带4-20mA信号输出金属管转子流量计，可以把信号接到其他地方，PCL系统中，实现远程监控。
3、夹套保温型：金属管浮子流量计，管路中温度高于环境温度的液体流过仪表，因散热表面增加而温度下降，会产生凝固或结晶引起浮子动作不良；或因温度下降而使流体粘度显著变化影响测量值时，应选用夹套保温型。
有时为了防止流体从外部吸热，也有将夹套抽真空，达到隔热的效果。
4、防爆型：金属管浮子流量计的电远传浮子流量计用于有爆炸性气体或粉尘时，要选用防爆型仪表。
国内已有隔爆型设计结构和本质安全防爆设计结构两种类型。
这个防爆也主要实现在远传金属管转子流量计上。
5、耐腐型：金属管浮子流量可以分为几种材质，304、316L、不锈钢内衬四氟，耐腐型金属管浮子流量计采用F4零件和F40F46塑料包衬金属零件结构设计。
标签:
金属管转子流量计
1。
液体流量计的工作原理
液体流量计的工作原理液体流量计是一种测量液体流量的仪器，广泛应用于工业控制、环境监测、仪器仪表等领域。
它通过测量液体在管道内的流速或流量来进行流量的计量和监测。
本文将介绍液体流量计的工作原理以及常见的几种类型。
一、工作原理简介液体流量计的工作原理基于流体力学，利用流体在管道内通过的速度和截面积之间的关系来测量流量。
其基本原理可以归纳为以下几种：1.动力学测量原理动力学测量原理基于液体在管道内流动时产生的动态压力差。
它通过安装在管道内的测压孔或压力传感器测量液体的压力差，进而计算出流速或流量。
最常见的动力学测量原理包括孔板测压法、小孔测压法和喷嘴测压法等。
2.位移测量原理位移测量原理基于液体通过装置内的体积变化来测量流量。
它通过将液体流过的容积转化为位移或旋转，再通过传感器将位移或旋转的信息转化为电信号进行测量。
常见的位移测量原理包括旋转式流量计、浮子式流量计和齿轮式流量计等。
3.热测量原理热测量原理基于液体流过传感器时会带走传感器表面的热量。
它通过测量液体流过前后的温度差来计算流量。
热测量原理通常应用于液体的热量计量和低流速测量，其中热散失式流量计和热翅片式流量计是常见的热流量计。
4.超声波测量原理超声波测量原理利用超声波在液体中的传播速度差来测量流速或流量。
它通过向流体中发射超声波并接收回波信号，计算出超声波在液体中传播所需的时间来获取流速或流量信息。
超声波流量计广泛应用于工业领域和生物医学领域。
二、常见类型介绍1.孔板流量计孔板流量计是一种基于动力学测量原理的流量计，通过在管道中设置孔板以产生压力差，再通过测量压力差来计算流速或流量。
孔板流量计具有结构简单、价格低廉、可靠性高等特点，广泛应用于工业生产中。
2.涡街流量计涡街流量计是一种基于动力学测量原理的流量计，利用流体通过装置时产生的旋涡频率与流速成比例的关系来测量流量。
涡街流量计具有测量范围广、精度高、抗压能力强等特点，常用于化工、石油等领域。
流量计的种类与选型
流量计的种类与选型测量流体流量的仪表统称为流量计，流量计是工业测量中紧要的仪表之一。
随着工业生产的进展，对流量测量的精准明确度和范围的要求越来越高，为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
那么流量计分哪些种类呢，常用的分类方法有很多，我们这里按流量计的结构原理进行分类一下。
1.容积式流量计容积式流量计，又称定排流量计，在流量仪表中是精度很高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，依据测量室逐次重复地布满和排放该体积部分流体的次数来测量流体体积总量。
常用的有椭圆齿轮番量计，腰轮番量计等。
2.叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流淌的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮番量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表精准明确度较低，误差约2%，但结构简洁，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮番量计的精准明确度较高，一般误差为0.5%。
常用有液体涡轮番量计气体涡轮番量计等。
3.差压式流量计差压式流量计由一次装置和二次装置构成.一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量（流速）成比例的压力差，供二次装置进行流量显示。
二次装置称显示仪表。
它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置（孔板均速管等）。
二次装置为各种电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。
由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。
多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。
这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较紧要的场合，约占各种流量测量方式的70%。
发电厂主蒸汽、给水、凝集水等的流量测量都接受这种表计。
流量计简介
一、流量计的种类用以测量管路中流体流量（单位时间内通过的流体体积）的仪表。
有转子流量计、节流式流量计、细缝流量计、容积流量计、电磁流量计、超声波流量计等。
流量测量方法和仪表的种类繁多，分类方法也很多。
至今为止，可供工业用的流量仪表种类达60种之多。
品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。
这60多种流量仪表，每种产品都有它特定的适用性，也都有它的局限性。
按测量对象划分就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。
因此，以严格意义来分流量计和总量表已无实际意义。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按照目前最流行、最广泛的分类法，即分为：容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计，来分别阐述各种流量计的原理、特点、应用概况及国内外的发展情况。
1、差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式流量计由一次装置（检测件）和二次装置（差压转换和流量显示仪表）组成。
通常以检测件形式对差压式流量计分类，如孔板流量计、文丘里流量计、均速管流量计等。
二次装置为各种机械、电子、机电一体式差压计，差压变送器及流量显示仪表。
它已发展为三化（系列化、通用化及标准化）程度很高的、种类规格庞杂的一大类仪表，它既可测量流量参数，也可测量其它参数（如压力、物位、密度等）。
差压式流量计的检测件按其作用原理可分为：节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。
流量计分类及原理
流量计分类及原理流量计是一种用于测量流体流量的仪器。
根据其工作原理和应用领域，可以将流量计分为多种类型。
以下是常见的流量计分类及其工作原理的详细介绍。
1. 质量流量计（Mass Flow Meter）：质量流量计是根据流体的质量来测量流量的仪器。
它可以通过测量流体通过管道的质量变化来计算流量。
质量流量计的原理通常基于热物理性质或者动力学原理。
在热物理性质方面，一个常见的质量流量计是热式质量流量计，它通过测量流体通过管道时的温度差异来确定流量。
动力学原理方面，可以用飞行时间质量流量计（TOF）来测量流量，它利用流体中的小空洞质量的变化来计算流量。
2. 体积流量计（Volumetric Flow Meter）：体积流量计是根据流体通过管道时的体积来测量流量的仪器。
它通常使用一种物理方法来测量流体通过管道时的体积变化。
常见的体积流量计包括涡轮流量计、悬挂式浮子流量计、液体容积流量计等。
涡轮流量计基于流体通过涡轮使其旋转的原理来测量流量，流体通过每个涡轮叶片的时间间隔和旋转速度可以计算出体积。
悬挂式浮子流量计则利用浮子上升或下沉的高度来测量流量。
液体容积流量计通过测量容积流体的体积和时间来计算流量。
3. 差压流量计（Differential Pressure Flow Meter）：差压流量计是根据流体通过管道产生的压差来测量流量的仪器。
它基于伯努利定律或者流体力学原理来计算流量。
常见的差压流量计包括孔板、喷嘴、浮子和节流装置等。
孔板流量计通过在管道中插入一个孔板，使流体流过孔板时产生压差，通过测量压差可以计算出流量。
喷嘴流量计则利用流体的速度变化通过喷嘴来测量流量。
浮子流量计通过测量流体流过浮子时产生的压差来计算流量。
节流装置流量计通过改变管道的横截面积来增加流体的速度，从而产生压差并测量流量。
4. 旋转流量计（Rotameter）：旋转流量计是通过测量流体通过旋转部件的旋转速度来测量流量的仪器。
它通常由一个在管道内自由旋转的浮子和一个指示仪表组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当中都有一定的应用。流量计的种类是非常多
的，每种不同的流量计的功能以及测量的范围都
是不同的。那么具体流量计的分类有多少呢？今 天就来为大家介绍一下 5 种常用的流量计吧。 电磁流量计
二姐却也亭亭玉立，三姐早已开始了幸福甜蜜。那时的我们却也开着无聊的玩笑
二姐却也亭亭玉立，三姐早已开始了幸福甜蜜。那时的我们却也开着无聊的玩笑
利用广泛，易于应用。但堵塞后，它会产生压力 丢失，影响准确度。流量测量的准确度取决于压
力表的准确度。
涡轮流量计
当流体流经涡轮流量计时，流体使转子旋 转。转子的旋转速度与流体的速度相干。通过转
子感受到的流体平均流速，推导出流量或总量。
轮、齿轮、活塞或孔板等用以分流流体。PD 流量
计的准确度较高，是测量粘性液体的几种法子之
二姐却也亭亭玉立，三姐早已开始了幸福甜蜜。那时的我们却也开着无聊的玩笑
一。但是它也会产生不可恢复的压力误差，以及 需装有移动部件。
1c05f2ca1 椭圆齿轮流量计
涡轮流量计可准确地测量干净的液体和睦体。像
二姐却也亭亭玉立，三姐早已开始了幸福甜蜜。那时的我们却也开着无聊的玩笑
PD 流量计，涡轮流量计也会产生不可恢复的压力 误差，也需要移动部件。 超声流量计
传播光阴法和多普勒效应法是超声流量计 常采纳的法子，用以测量流体的平均速度。像其
他速度测量计一样，是测量体积流量的仪表。它
具有传导性的流体在流经电磁场时，通过测 量电压可得到流体的速度。没有移动部件，不受
流ห้องสมุดไป่ตู้的影响。在满管时测量导电性液体准确度很
高。电磁流量计可用于测量浆状流体的流速。
差压流量计 这是最普通的流量技巧，包孕孔板、文丘里
管和音速喷嘴。DP 流量计可用于测量大多数液
体、气体和蒸汽的流速。 DP 流量计没有移动部分，
是无阻碍流量计，如果超声变送器安装在管道外
二姐却也亭亭玉立，三姐早已开始了幸福甜蜜。那时的我们却也开着无聊的玩笑
测，就无须插入。它实用于几乎所有的液体，包 孕浆体，准确度高。但管道的污浊会影响准确度。 容积流量计(PD)
PD 流量计用于测量液体或气体的体积流速， 它将流体引入计量空间内，并盘算转动次数。叶
