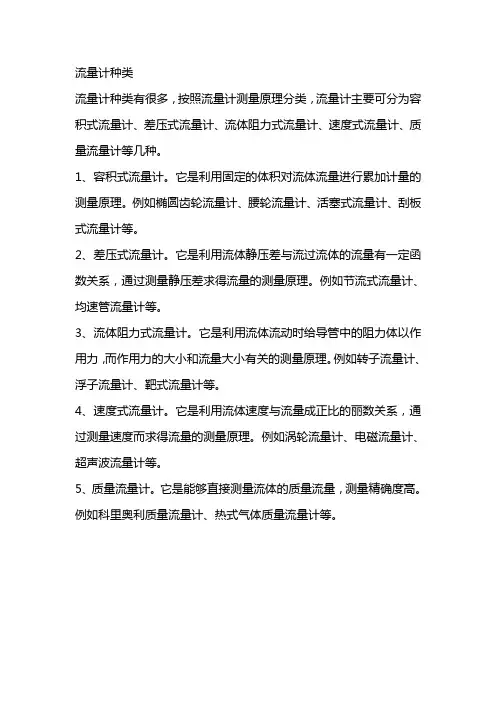

流量计种类有很多,按照流量计测量原理分类,流量计主要可分为容积式流量计、差压式流量计、流体阻力式流量计、速度式流量计、质量流量计等几种。

1、容积式流量计。

它是利用固定的体积对流体流量进行累加计量的测量原理。

例如椭圆齿轮流量计、腰轮流量计、活塞式流量计、刮板式流量计等。

2、差压式流量计。

它是利用流体静压差与流过流体的流量有一定函数关系,通过测量静压差求得流量的测量原理。

例如节流式流量计、均速管流量计等。

3、流体阻力式流量计。

它是利用流体流动时给导管中的阻力体以作用力,而作用力的大小和流量大小有关的测量原理。

例如转子流量计、浮子流量计、靶式流量计等。

4、速度式流量计。

它是利用流体速度与流量成正比的丽数关系,通过测量速度而求得流量的测量原理。

例如涡轮流量计、电磁流量计、超声波流量计等。

5、质量流量计。

它是能够直接测量流体的质量流量,测量精确度高。

例如科里奥利质量流量计、热式气体质量流量计等。

水流量计的种类

水流量计的种类

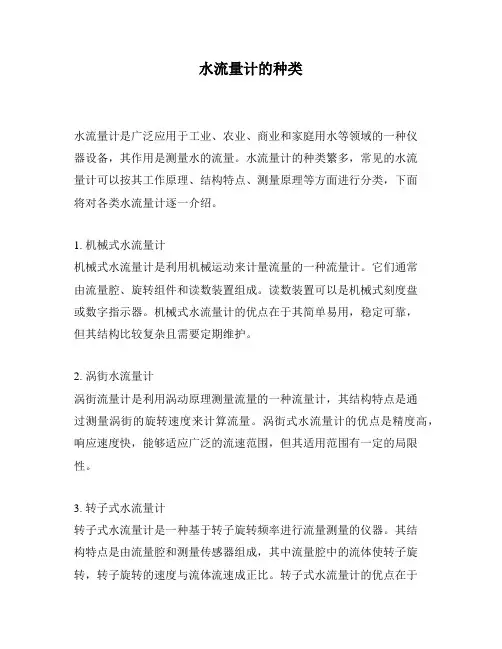

水流量计的种类水流量计是广泛应用于工业、农业、商业和家庭用水等领域的一种仪器设备,其作用是测量水的流量。

水流量计的种类繁多,常见的水流量计可以按其工作原理、结构特点、测量原理等方面进行分类,下面将对各类水流量计逐一介绍。

1. 机械式水流量计机械式水流量计是利用机械运动来计量流量的一种流量计。

它们通常由流量腔、旋转组件和读数装置组成。

读数装置可以是机械式刻度盘或数字指示器。

机械式水流量计的优点在于其简单易用,稳定可靠,但其结构比较复杂且需要定期维护。

2. 涡街水流量计涡街流量计是利用涡动原理测量流量的一种流量计,其结构特点是通过测量涡街的旋转速度来计算流量。

涡街式水流量计的优点是精度高,响应速度快,能够适应广泛的流速范围,但其适用范围有一定的局限性。

3. 转子式水流量计转子式水流量计是一种基于转子旋转频率进行流量测量的仪器。

其结构特点是由流量腔和测量传感器组成,其中流量腔中的流体使转子旋转,转子旋转的速度与流体流速成正比。

转子式水流量计的优点在于精度高,测量范围宽,而且结构简单,易于维护。

4. 磁流量计磁流量计是以电磁感应原理测量流量的一种流量计,其优点是测量准确、反应迅速,并且可以适用于各种介质的流量计量。

其结构特点为由电磁场和感应电极组成的流量腔,其中流体的运动通过感应电极产生电磁感应信号,并由电磁场中的感应电极进行计量。

5. 能量计算式水流量计能量计算式水流量计是利用能量平衡原理进行流量测量的一种流量计。

其结构特点是由流量腔和温度、压力传感器组成,通过测量在流量腔中的温度和压力变化来确定流量。

能量计算式水流量计的优点是测量精度高、反应时间快,可以适用于各种介质的流量计。

6. 脉冲计量式水流量计脉冲计量式水流量计是利用脉冲计量原理进行流量测量的一种流量计。

其结构特点为由流量腔和脉冲计量装置组成,通过测量在流量腔中的压力、温度等参数,以及脉冲计量器输出的脉冲信号来计算流量。

脉冲计量式水流量计的优点是测量精度高、反应迅速,并且易于集成到控制系统当中。

流量计型号

流量计型号

流量计型号在现代工业生产中,流量计是一种至关重要的仪器设备,用来精确测量流体在管道中的流动速度和量。

不同型号的流量计在工业生产中扮演着不同的角色,满足着各种需求。

本文将对流量计型号进行介绍,希望能够帮助大家更好地了解这些仪器设备。

型号一:涡街流量计涡街流量计是一种常见的流量计型号,它通过涡轮受流体冲击而产生旋涡,根据旋涡频率与流速的线性关系来测量流体速度。

涡街流量计广泛应用于液体和气体的测量,具有测量范围广、精度高、可靠性强的特点。

它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。

型号二:超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。

它无需接触流体,不会造成流阻和压力损失,适用于各种流体的测量,特别是污水、腐蚀液体等特殊介质的测量。

超声波流量计具有测量范围广、响应速度快、维护简便等优点,被广泛应用于水处理、化工、石油等领域。

型号三:磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势,通过检测涡街频率和流速的关系来测量流量,并且利用磁性感应原理实现非接触测量。

磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量,具有测量稳定、抗干扰能力强的特点。

型号四:涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。

涡轮流量计适用于工业、商业和民用等领域的流量测量,具有结构简单、响应速度快、稳定性好的特点。

它在化工、食品、制药等领域有着广泛的应用。

结语不同型号的流量计在工业生产中扮演着不同的角色,满足着各种需求。

本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号,希望能够帮助大家更好地了解这些仪器设备。

在实际应用中,可以根据需求选择合适的流量计型号,实现准确、稳定的流量测量。

各种流量计的优缺点和适合的介质

各种流量计的优缺点和适合的介质

各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器,用于测量和监测流体的流量。

根据工作原理和结构特点的不同,流量计可以分为多种类型,每种类型都有其独特的优点、缺点和适用介质。

下面将详细介绍几种常见的流量计。

1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。

最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。

(1)涡轮流量计优点:结构简单,易于安装和维护;适用范围广,可用于测量各种液态介质的流量;测量精度高,可达到±1%;响应速度快。

缺点:对流体介质的温度、压力和粘度等参数要求较高;易受颗粒物质的干扰。

适用介质:适用于各种液态介质,如石油、天然气、化工介质等。

(2)叶片式流量计优点:测量精度高,可达到±0.5%;结构简单,价格相对较低;可承受较高的工作压力。

缺点:叶片易受颗粒物与粘度高的介质的磨损;不适用于气体介质;需要一定的直管段来保证测量精度。

适用介质:适用于各种液态介质,如清水、石油和化工介质等。

(3)齿轮式流量计优点:测量精度高,可达到±0.2%;结构简单,工作可靠;适用于高温和高粘度液体的测量。

缺点:对流体介质的温度和粘度等参数要求较高;不适用于气体介质的测量;对颗粒物质敏感。

适用介质:适用于各种液态介质,尤其是粘度较高的液体。

2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器,广泛用于液体和气体的流量测量。

优点:可适用于各种导电介质的流量测量;测量范围广,可达到远高于其他流量计的比例;无需添加额外的压力损失装置。

缺点:对被测流体的电导率要求较高;易受磁场干扰。

适用介质:适用于液体和气体,如腐蚀性介质、污水、纯水等。

3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。

优点:对流体介质的温度、压力和粘度要求较低;适用于小流量测量;响应速度快。

缺点:对流体介质的热导率要求较高;易受气泡和颗粒物的干扰。

电厂常用的流量计

电厂常用的流量计

3、孔板流量计: 孔板流量计是将标准孔板 与多参数差压变送器(或 差压变送器、温度变送器 及压力变送器)配套组成 的高量程比差压流量装置, 可测量气体、蒸汽、液体 及引的流量,广泛应用于 石油、化工、冶金、电力、 供热、供水等领域的过程 控制和测量。
4、V锥流量计:
V锥流量计是以一个同轴安装在测量管内的 尖圆锥体为节流件的新型差压式流量测量装置, 它是一种基于文丘里管测量原理,并集经典文 丘里管、环形孔板和耐磨孔板优点于一体的新 型节流装置。
涡街流量计主要用于工业管道 介质流体的流量测量,如气体、液体、 蒸气等多种介质。其特点是压力损失 小,量程范围大,精度高,在测量工 况体积流量时几乎不受流体密度、压 力、温度、粘度等参数的影响。无可 动机械零件,因此可靠性高,维护量 小。仪表参数能长期稳定。涡街流量 计采用压电应力式传感器,可靠性高, 可在-20℃~+250℃的工作温度范 温压补偿一体化涡街流量计 围内工作。有模拟标准信号,也有数 字脉冲信号输出,容易与计算机等数 字系统配套使用,是一种比较先进、 理想的测量仪器。
ቤተ መጻሕፍቲ ባይዱ 1.旋杯式流速仪:
旋杯式流速仪由6个对 称于旋盘中心的锥形 杯子构成转子,当仪 器放进水流时,由于6 个杯子迎向水流方向 的形状各不相同,造 成旋转轴两侧所受的 水流压力不同,遂使 旋盘旋转,转速与流 速的关系,须经检验 确定。
2.旋浆式流速仪:
旋浆式流速仪则是用螺旋 浆的转子感受水流动力来 测量流速,每套仪器常备 有两种螺旋浆,分别测量 不同范围的流速,或分别 测量淡水或含有泥沙的浑 水与测量海水或有腐蚀性 的水流。施测时以钢索或 悬杆悬吊流速仪沉入水面 下一定深度,利用联杆或 绳钩悬挂铅鱼,以防流速 仪漂浮,旋杯或旋浆的连 续旋转信号由电传到水面 上的计数器,用检验公式 换算为该点的时段平均流 速。

各种流量计选择的性能特点及要求

各种流量计选择的性能特点及要求

各种流量计选择的性能特点及要求流量计是一种用于测量流体或气体流量的仪器。

不同类型的流量计具有不同的性能特点和要求。

本文将详细介绍几种常见的流量计及其性能特点和要求。

1.转子式流量计转子式流量计是一种常见的机械式流量计。

它通过转子的旋转来测量流体的流速。

该类型的流量计具有以下性能特点和要求:-精度较高:转子式流量计通常具有较高的测量精度,可达到±0.1%-0.5%,适用于需要精确测量的应用。

-大范围测量:转子式流量计的测量范围相对较大,适用于不同流量范围的应用。

-适用于高温、高压介质:转子式流量计通常使用金属材料制成,能够在高温、高压条件下正常工作。

-能耗较低:由于转子式流量计是一种机械式流量计,它不需要外部能源供给,因此能耗较低。

2.涡轮流量计涡轮流量计通过测量在流体中旋转的涡轮的转速来确定流体的流速。

该类型的流量计具有以下性能特点和要求:-精度较高:涡轮流量计的测量精度通常较高,可以达到±0.2%-1%。

-快速响应:涡轮流量计的响应速度非常快,适用于需要快速测量的应用。

-是否适用于高温、高压介质取决于选用的材料:涡轮流量计的工作温度和压力范围取决于所使用的材料。

如使用高温、高压材料制成的涡轮流量计可适用于对高温、高压介质的测量。

-对流体的要求较高:涡轮流量计对流体的粘度和密度有一定要求,对于较大粘度或含有颗粒的流体,需要进行修正计算。

3.电磁流量计电磁流量计通过测量流体中的电磁感应来确定流体的流速。

该类型的流量计具有以下性能特点和要求:-精度较高:电磁流量计通常具有很高的测量精度,可达到±0.25%-0.5%。

-阻塞小:由于电磁流量计没有机械运动部件,所以不存在流体通过的阻塞问题。

-适用于各种导电流体:电磁流量计适用于各种导电流体,不受介质种类的限制。

-对介质的温度、压力要求较高:电磁流量计对介质的温度、压力要求较高,通常需要进行保温、降压等工艺处理。

4.耐压式流量计耐压式流量计通过测量流体通过特定结构的管道或孔隙的流速来确定流体的流速。

各类流量计工作原理优缺点与用途

各类流量计工作原理优缺点与用途

各类流量计工作原理优缺点与用途流量计是用来测量流体中的流量的仪器。

不同类型的流量计有不同的工作原理、优缺点和用途。

1.扬程罐:工作原理:扬程罐是一种基于液位高度来测量流量的设备。

它利用液位的变化来确定流体的流量。

当流体通过扬程罐时会造成液位变化,通过测量液位变化的速度来计算流体的流量。

优点:扬程罐结构简单,操作方便,适用于一般的低流速流体测量。

缺点:扬程罐不适用于高流速流体,精度有限。

用途:常用于低流速的物料流量测量,如水流量测量、油流量测量等。

2.差压流量计:工作原理:差压流量计是基于流体通过管道时,会产生差压的原理来测量流量。

通过测量流体通过流量计前后的压差来计算流体的流量。

优点:差压流量计精度高,可适用于各种流体和工况。

缺点:价格较高,需要定期校准。

用途:差压流量计适用于各种工况和流体,广泛应用于化工、石油、制药等行业中的流量测量。

3.涡街流量计:工作原理:涡街流量计是通过测量流体通过流量计时,产生的涡街频率和流体流速成正比的原理来测量流量。

利用流体通过流量计时形成的涡街产生的压力脉动,通过传感器将脉动转化为电信号,进而测量流体流速。

优点:具有良好的线性和重复性,可用于各种流体测量。

缺点:对液体含固体颗粒较大的流体不适用。

用途:涡街流量计适用于各种液体和气体的测量,广泛应用于供暖、供水、煤气等行业中的流量测量。

4.磁性流量计:工作原理:磁性流量计通过测量液体中的电磁感应来测量流体的流量。

当液体通过磁性流量计时,会在液体中产生垂直于流体流向的电磁感应,通过测量电磁感应的大小来计算流体流量。

优点:能够测量各种液体和气体,无压力损失。

缺点:对液体的电导率要求较高。

用途:磁性流量计适用于对液体和气体进行流量测量的场合,广泛应用于化工、石油、环保等行业中的流量测量。

5.超声波流量计:工作原理:超声波流量计利用超声波在流体中传播的速度来测量流体的流量。

通过向流体发送超声波信号,测量超声波传播的时间,根据传播时间来计算流体的流速和流量。

流量计优缺点分类

流量计优缺点分类

气体流量计工作原理、特点流量计的分类:按工作原理分:一、速度式流量计;二、容积式流量计;三、差压式流量计;四、质量流量计等。

(一)速度式流量计:通过测得气体流速来计算出气体流量的一类流量计。

涡轮流量计、旋进旋涡流量计等。

1、气体涡轮流量计①原理:当气流进放流量计时,首先经过机芯的前导流体并加速,在流体的作用下,由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在涡轮克服阻力矩和摩擦力后开始轮动。

当诸力矩达到平衡时,转速稳定,涡轮转动角速度与流量成线性关系,对于机械计数器式的涡轮流量计,通过传动机构带动计数器旋转计数。

对采用电子式流量积算仪的流量计,通过旋转的发讯盘或信号传感器以及放大电路输出代表涡轮旋转速度的脉冲信号,该脉冲信号的频率与流体体积流量成正比。

②特点:主要优点:1、准确度高:气体涡轮流量计,全量程一般为1.0%~2.0%,高准确度型为0.5%~1.0%;可见所有流量计中,它是高准确度的一种。

2、重复性好,一般可达到0.05%~0.2%。

由于其具有良好的重复性,通过经常校准或在线校准后可达到极高的准确度,因此在贸易结算中是优先选用的流量计之一。

3、范围度宽,中大口径一般可达20:1以上,小口径为10:1,始动流量也较低。

4、压力损失较小,在常压下一般为0.1~0.5kPa。

5、结构紧凑,体积轻巧,安装使用比较方便,流通能力大。

6、可采用多种显示方式。

可只带机械计数器或只配普通型流量积算仪,也可以在机械计数器上增加温压补偿仪,且可长期采用电池供电(可连续运行两年以上,有的产品长达五年),使用方便。

7、由于一般采用脉冲频率信号输出,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。

同时若采用高频信号输出,可获得很高的频率信号(3~4)kHz,信号分辨力强。

8、对于大口径测量可制成插入型,压力损失小,价格低,可不断流取出,安装维护方便。

主要缺点:1、要长期保持校准特性,需要定期人。

流量计的分类

流量计的分类

流量计的分类流量计是工业行业中常用的计量仪器,它可以测量流体或气体的流量,准确度高,操作灵活,是工业中不可缺少的计量设备。

目前市场上的流量计主要有电子流量计和机械流量计,根据使用的媒体不同还可以分为液体流量计和气体流量计,可以根据不同的测量媒体和不同的工作原理来区分流量计的类型。

一、电子流量计电子流量计是一种高精度的流量计,它功能特性丰富,可以满足不同的测量要求,更适合于动态测量,具有高精度、高稳定性、快速响应、错误报警等特点。

它可以分为模拟电子流量计和数字电子流量计,数字电子流量计具有高精度、快速响应的特点,更能满足现代工业自动化的高要求,但成本也会比模拟类的计量仪表贵一些。

二、机械流量计机械流量计是一种低成本的流量计,其计量精度较低,它是基于流体流动特性的原理来计量流量,通常是由流量轮、动力机构、计量仪表和接线板等元件组成,当流体通过流量轮时,流量轮会因为物体的阻力而产生转动,从而实现流量的计量。

机械流量计一般用于低压、低温和粗度大的流体计量,更适合于实验室或局部管道上的计量。

三、液体流量计液体流量计通常是基于液体的密度、流量系数等物理参数来测量液体的流量,它可以满足量程范围大的测量要求,通常是由传感器、模拟电路和装置等组成,可以分为压力差式、压力容积式和旋转流量计三种类型。

压力差式流量计利用流体压力的差异来测量流量,具有高精度、低周期误差等优势,适合高温、高压的计量仪表;压力容积式流量计是基于流体的容积变化来测量流量,它可以满足范围较大的测量要求,可以用于工业控制系统;旋转流量计是基于流体的动量变化来计量流量,它可以满足流体流量的大范围计量要求,是大容量流量计量的首选仪表。

四、气体流量计气体流量计主要是用来测量气体的流量,它一般由同轴转子流量计、叶片轮传感器、压力表等组成,最常用于气体及气混合物的测量,可以根据用户的工况要求来选择不同的测量装置,具有计量精度高、易于操作等优势,是大型工厂现场计量的理想仪表。

15种流量计的工作原理及特点

15种流量计的工作原理及特点

15种流量计的工作原理及特点流量计是一种用于测量流体流量的装置,广泛应用于化工、石油、食品、医药、环保等行业。

根据不同的工作原理和特点,可以将流量计分为以下15种。

1.流通容积式流量计:通过测量流体通过流量计的容积来计算流量。

特点是简单易于使用,适用于低粘度流体。

2.风轮式流量计:利用流体的动能转化为旋转动能,通过测量风轮的旋转速度来计算流量。

特点是结构简单、精度较高,适用于液体和气体测量。

3.涡轮式流量计:通过测量涡轮的旋转速度来计算流量。

特点是精度高,适用于高粘度流体和腐蚀性介质。

4.涡街式流量计:利用涡流的产生和消失来测量流量。

特点是可测量各种流体,适用于高温、高压和腐蚀性介质。

5.鞭频式流量计:利用鞭状物在流体中产生的频率变化来测量流量。

特点是结构简单、精度较高,适用于高粘度和高粒度的流体。

6.背压式流量计:通过测量流体压力差来计算流量。

特点是适用于高粘度和腐蚀性介质。

7.电磁式流量计:利用涡流感应原理测量电磁流量。

特点是适用于各种液体和气体,精度高,可以测量高温、高压和腐蚀性介质。

8.超声波流量计:利用超声波在流体中的传播速度差来测量流量。

特点是非侵入性、不受流体性质影响,适用于各种液体和气体。

9.热式流量计:通过测量流体传热能力的变化来计算流量。

特点是适用于高温、高粘度的流体。

10.漩涡流量计:通过测量由漩涡产生的压力差来计算流量。

特点是结构简单、不易堵塞,适用于高温、高压和腐蚀性介质。

11.比重式流量计:根据流体密度的变化来测量流量。

特点是适用于测量液体和气体,可测量高粘度和腐蚀性介质。

12.光电式流量计:利用光的传播速度差来测量流量。

特点是非侵入性、不受流体性质影响,适用于各种液体和气体。

13.压差式流量计:通过测量流体通过管道时的压力差来计算流量。

特点是结构简单、价格低廉,适用于液体和气体测量。

14.阻塞式流量计:通过测量流体通过阻塞装置时的压力差来计算流量。

特点是适用于高温、高压和腐蚀性介质。

四种常用流量计的优缺点

四种常用流量计的优缺点

四种常用流量计的优缺点一、孔板流量计孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。

广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。

在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

(一)优点:1.标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;2.结构易于复制,简单、牢固、性能稳定可靠、价格低廉;3.应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;4.检测件和差压显示仪表可分开不同厂家生产,便与专业化规模生产。

(二)缺点:1.测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;2.范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;3.有较长的直管段长度要求,一般难于满足。

尤其对较大管径,问题更加突出;4.压力损失大;5.孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;6.采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。

二、容积式流量计容积式流量计,又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量计按其测量元件分类,可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。

常见流量计的不同用途

常见流量计的不同用途

常见流量计的不同用途1.涡轮流量计:涡轮流量计是一种利用流体通过涡轮产生旋转力矩来测量流量的装置。

它在工业生产中被广泛应用于液体和气体的流量测量。

涡轮流量计可以用于测量液态燃料、天然气、蒸汽、水和空气等流体的流量,广泛应用于化工、石化、供热、供气、供水等领域。

2.电磁流量计:电磁流量计是一种利用电磁感应原理测量导电液体流量的装置。

它可以应用于各种液体(如水、酸、碱、乳液等)的流量测量,具有精确、可靠、维护方便等优点。

电磁流量计广泛应用于给水、污水处理、化工、石油、冶金等领域。

3.转子流量计:转子流量计是一种利用液体通过转子流动时产生转动损失与流动速度成正比的原理来测量流量的装置。

它可以用于测量各种液体(如燃油、化工原料、廉价介质等)的流量,并广泛应用于石化、能源、冶金、制药、农业等领域。

4.肯尼迪流量计:肯尼迪流量计是一种利用流体通过肯尼迪管产生压力差以及差压与流量成正比的原理来测量流量的装置。

它可以用于测量气体和液体流体的流量,广泛应用于石化、化工、冶金、电力、供暖等领域。

5.悬臂管流量计:悬臂管流量计是一种利用液体或气体通过悬臂管(也称为插入式流量计)时产生压力差以及差压与流量成正比的原理来测量流量的装置。

它可以应用于测量各种气体和液体流体的流量,并广泛应用于石油、化工、电力、冶金、供暖等领域。

6.脉冲流量计:脉冲流量计是一种利用流体通过流量计产生脉冲信号来测量流量的装置。

它可以应用于各种气体和液体流体的流量测量,具有结构简单、体积小、价格低廉等特点。

脉冲流量计广泛应用于供水、供气、供热、环保、农业等领域。

7.超声波流量计:超声波流量计是一种利用超声波在流体中传播速度与流速成正比的原理来测量流量的装置。

它可以应用于各种液体和气体的流量测量,具有不易堵塞、不易损坏、不受介质成分影响等优点。

超声波流量计广泛应用于给水、污水处理、化工、石油、环保等领域。

除了上述常见的流量计,还有其他一些特殊用途的流量计,如质量流量计、液面流量计、毛细管流量计等,它们根据不同的测量原理和应用场景,被应用于各种需要流量测量的工业领域,为工业生产提供了重要的技术支持和保障。

常见流量计的种类及特点

常见流量计的种类及特点

常见流量计的种类及特点测量流体流量的仪表统称为流量计或流量表.流量计是工业测量中重要的仪表之一.随着工业生产的发展,对流量测量的准确度和范围的要求越来越高,流量测量技术日新月异.为了适应各种用途,各种类型的流量计相继问世.目前已投入使用的流量计已超过100种。

从不同的角度出发,流量计有不同的分类方法。

常用的分类方法有两种,一是按流量计采用的测量原理进行归纳分类:二是按流量计的结构原理进行分类。

一、按测量原理分类(1)力学原理:属于此类原理的仪表有利用伯努利定理的差压式、转子式;利用动量定理的冲量式、可动管式;利用牛顿第二定律的直接质量式;利用流体动量原理的靶式;利用角动量定理的涡轮式;利用流体振荡原理的旋涡式、涡街式;利用总静压力差的皮托管式以及容积式和堰、槽式等等。

(2)电学原理:用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等.(3)声学原理:利用声学原理进行流量测量的有超声波式.声学式(冲击波式)等.(4)热学原理:利用热学原理测量流量的有热量式、直接量热式、间接量热式等.(5)光学原理:激光式、光电式等是属于此类原理的仪表.(6)原于物理原理:核磁共振式、核幅射式等是属于此类原理的仪表.(7)其它原理:有标记原理(示踪原理、核磁共振原理)、相关原理等。

二、按流量计结构原理分类按当前流量计产品的实际情况,根据流量计的结构原理,大致上可归纳为以下几种类型:1.容积式流量计容积式流量计相当于一个标准容积的容器,它接连不断地对流动介质进行度量。

流量越大,度量的次数越多,输出的频率越高。

容积式流量计的原理比较简单,适于测量高粘度、低雷诺数的流体.根据回转体形状不同,目前生产的产品分:适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计;适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等.2.叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中,受流体流动的冲击而旋转,以叶轮旋转的快慢来反映流量的大小。

常用流量计的分为哪些种类呢,如何选型?

常用流量计的分为哪些种类呢,如何选型?

常用流量计的分为哪些种类呢,如何选型?随着工业自动化和现代化的进展,流量测量在生产过程中变得越来越紧要。

流量计作为流量测量的工具,不仅能够帮忙生产过程中对工艺参数进行掌控,还可以对生产过程的质量进行监测和掌控。

然而,不同工艺的流量计种类如此之多,如何选型仍旧是一个多而杂的问题。

本文将介绍常用的流量计种类以及如何选择合适的流量计。

常用的流量计种类1.变压法流量计变压法流量计,也称为差压流量计,是流量计中应用最广泛的一种类型。

紧要是通过测量介质在管道中通过时所产生的压差来计算流量。

差压流量计可分为多种类型,如板状孔板、锥形孔板、喉管等。

差压流量计具有结构简单、使用便利、牢靠性高等优点,广泛应用于石油、化工、水处理和食品等领域。

2.电磁流量计电磁流量计是一种利用洛伦兹力原理来测量电导介质流量的流量计。

电磁流量计具有测量精度高、稳定性好、不受介质性质影响、可测量各种介质等特点,被广泛应用于水处理、污水处理、食品和医药等领域。

3.质量流量计质量流量计是一种通过测量介质的质量来计算流量的流量计。

质量流量计具有不受流体温度、压力、密度等因素影响、精准度高的优点。

质量流量计紧要用于制药、食品、石油、化工等领域。

4.旋转叶片流量计旋转叶片流量计是一种通过叶片旋转发电的方式来测量流量的流量计。

它具有响应速度快、精度高等优点,但对介质粘度的要求较高,适用于液体流量测量较为精准明确的场合。

5.超声波流量计超声波流量计是一种利用超声波传播测量介质流速的流量计。

它可以测量液态和气态的流速和流量。

超声波流量计在石化、电力、水利、环保和消防等领域中被广泛应用。

如何选择合适的流量计1.流量范围、精度和牢靠性在选择流量计时,首先需要了解实际测量的流量范围,从而确定流量计的量程。

此外,还需要依据实际需求选择适当的测量精度和牢靠性,确保流量计的测量结果能够充分实际需求。

2.流体介质性质了解被测流体的性质,如粘度、密度、温度、压力和流量等参数,是选型的关键。

10种流量计的说明

10种流量计的说明

10种流量计的说明流量计是用于测量液体、气体、蒸汽等流体在管道内的流量的设备。

根据测量原理的不同,流量计也可以分为多种类型。

本文将介绍10种常见的流量计,并分别从其原理、优缺点等方面进行说明。

1. 纯浮子式流量计纯浮子式流量计的主要原理是利用一根垂直的管道,内部设置有一个浮子,并用取压孔来测量压力差,从而推算出流量大小。

纯浮子式流量计的特点是测量简单、成本较低,但测量范围较窄。

2. 激磁式流量计激磁式流量计是一种电磁测量流量的装置,主要由测量管、电极、激磁线圈和送信器等组成。

其工作原理是通过电磁感应作用,测量液体或气体在管道中的流量。

使用时需要被测流体具有一定的导电性。

3. 转子式流量计转子式流量计是一种利用液体或气体的动力作用测量流量的装置,主要由转子、测量管、传感器等组成。

其工作原理是通过液体或气体的旋转作用,驱动转子旋转并从而测量流量。

转子式流量计优点是测量准确,缺点是易被介质中的固体颗粒等物质卡住。

4. 涡街流量计涡街流量计是利用流体的惯性作用来完成流量测量的装置,主要由测量管、涡轮、传感器等组成。

其优点是适用范围广,可以精确地测量多种流体,但对介质粘度等性质有一定的要求。

5. 爆破片流量计爆破片流量计是一种由一般管道中可以容纳的气体产生爆炸所以能的流量计。

其主要原理是当管道内的气体流量达到一定程度时,会产生滞留作用,促使元件产生爆炸,再通过测量声音或振动等参数来推算流量大小。

爆破片流量计的优点是精度较高,但因其设置有爆破装置,使用时较为危险。

6. 落体式流量计落体式流量计利用重力来完成测量液体流量的装置,主要由测量管、落体装置等组成。

其工作原理是通过让被测液体自由落体,并通过时间和液体测量管的标定来计算流量大小。

落体式流量计的主要优点是结构简单、适用于粘度较高的液体,但数据处理较为麻烦。

7. 均质器流量计均质器流量计是利用液体在均质器中的压力平衡来测量流量的装置,主要由均质器、流量计、变送器等组成。

各种流量计的优缺点和适合的介质

各种流量计的优缺点和适合的介质

各种流量计的优缺点及适合的介质一、电磁流量计1、优点(1)电磁流量计可用来测量工业导电液体或浆液。

(2)无压力损失。

(3)测量范围大,电磁流量变送器的口径从到。

(4)电磁流量计测量被测流体工作状态下的体积流量,测量原理中不涉及流体的温度、压力、密度和粘度的影响。

2、缺点(1)电磁流量计的应用有一定的局限性,它只能测量导电介质的液体流量,不能测量非导电介质的流量,例如气体和水处理较好的供热用水。

另外在高温条件下其衬里需考虑。

(2)电磁流量计是通过测量导电液体的速度确定工作状态下的体积流量。

按照计量要求,对于液态介质,应测量质量流量,测量介质流量应涉及到流体的密度,不同流体介质具有不同的密度,而且随温度变化。

如果电磁流量计转换器不考虑流体密度,仅给出常温状态下的体积流量是不合适的。

(3)电磁流量计的安装与调试比其它流量计复杂,且要求更严格。

变送器和转换器必须配套使用,两者之间不能用两种不同型号的仪表配用。

在安装变送器时,从安装地点的选择到具体的安装调试,必须严格按照产品说明书要求进行。

安装地点不能有振动,不能有强磁场。

在安装时必须使变送器和管道有良好的接触及良好的接地。

变送器的电位与被测流体等电位。

在使用时,必须排尽测量管中存留的气体,否则会造成较大的测量误差。

(4)电磁流量计用来测量带有污垢的粘性液体时,粘性物或沉淀物附着在测量管内壁或电极上,使变送器输出电势变化,带来测量误差,电极上污垢物达到一定厚度,可能导致仪表无法测量。

(5)供水管道结垢或磨损改变内径尺寸,将影响原定的流量值,造成测量误差。

如100mm口径仪表内径变化1mm会带来约2%附加误差。

(6)变送器的测量信号为很小的毫伏级电势信号,除流量信号外,还夹杂一些与流量无关的信号,如同相电压、正交电压及共模电压等。

为了准确测量流量,必须消除各种干扰信号,有效放大流量信号。

应该提高流量转换器的性能,最好采用微处理机型的转换器,用它来控制励磁电压,按被测流体性质选择励磁方式和频率,可以排除同相干扰和正交干扰。

十大常见流量计及其特点

十大常见流量计及其特点

10大常见流量计原理图及特点流量计关于流量计的原理,其实一直都觉得很难搞懂,不知道你们是不是这样。

所以特地找了动态原理图以帮助理解,希望对你们也有用。

椭圆流量计产品特点1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2. 粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

3. 适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。

如果被测液体介质中夹杂有气体时,也会引起测量误差。

腰轮流量计产品特点1. 重量轻、精度高,安装使用方便。

2. 压力损失小,量程范围大。

3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

双转子流量计产品特点1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油,被测量液体的粘度范围大。

2. 流量计通过的液体流量大。

3. 使用寿命长,准确度高,可靠性强。

4. 压内损失极小。

5. 可直接与计算机联网。

孔板流量计产品特点1. 节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

2. 应用范围广,全部单相流皆可测量,部分混相流亦可应用。

3. 标准型节流装置无须实流校准,即可投用。

4. 一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。

转子流量计产品特点1. 工业上和实验室最常用的一种流量计。

2. 结构简单、直观、压力损失小、维修方便。

3. 须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。

涡轮流量计产品特点1.抗杂质能力强。

2.抗电磁干扰和抗振能力强。

3.其结构与原理简单,便于维修。

4.几乎无压力损失,节省动力电耗。

电磁流量计产品特点1. 双向测量系统。

2. 传感器所需的直管段较短,长度为5倍的管道直径。

3. 压力损失小4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响5. 主要应用于污水处理方面。

常用流量计的基础知识和比较

常用流量计的基础知识和比较

常用流量计的基础知识和比较流量计是一种用于测量流体流动速度和体积的仪器。

常用的流量计主要有:差压式流量计、涡街式流量计、电磁式流量计、超声波流量计和质量流量计。

本文将为您介绍这些常用流量计的基础知识和比较。

一.差压式流量计差压式流量计是通过测量绕流体管道的压差(即扩压器前后的压差)来计算流量的。

其优点是测量范围较宽,从小到几毫升/分钟到大量的水/秒不等,测量误差较小、可靠性高。

但是,差压式流量计对管道结构和管道粗糙度的要求较高,对于粘度和密度变化较大的流体,测量误差会增大。

涡街式流量计是通过测量涡轮绕轴线自转的角速度来计算流量的。

其优点是测量范围广泛,可以适应不同流体粘度的测量,并且安装与使用方便。

但是,涡街式流量计对流体在管道中的流动方向要求比较苛刻,具有一定的压力损失,且易受流体中颗粒物的影响。

电磁式流量计是通过测量液体通过磁场产生的电动势来测量液体的流量,其优点在于测量范围非常广泛,测量误差小,使用寿命长,对于含有颗粒物和腐蚀性强的流体,电磁式流量计有很好的稳定性和精度。

但是,其安装必须采用同轴式电极或成对电极,仪器成本较高,也需要较高的安装精度。

四.超声波流量计超声波流量计是通过测量超声波传播速度和方向,来测量流量的。

其优点在于测量范围广泛,不易受流体颜色、浊度、气泡和颗粒物的影响,具有使用方便等优点。

但是,超声波流量计在某些情况下会受到流体波动和结构振动的影响,其测量精度和稳定性有待更进一步改善。

五.质量流量计质量流量计是一种基于质量守恒原理和热力学平衡原理测量瞬时流量的仪器。

其优点在于可以不受温度、压力和流体密度等参数的影响,能够精确测量几乎所有的流体,并且可以反映温度、压力等流体参数变化的影响,具有系统灵敏性和速度性能高等优点。

但是,质量流量计具有高昂的价格和较高的维护成本,需要使用优质的精密元器件,并需要高级的使用和维护技术人员。

总体来看,不同的流量计具有不同的优缺点,一般应根据实际需要选择合适的流量计。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常见流量计的种类及特点
测量流体流量的仪表统称为流量计或流量表.流量计是工业测量中重要的仪表之一.随着工业生产的发展,对流量测量的准确度和范围的要求越来越高,流量测量技术日新月异.为了适应各种用途,各种类型的流量计相继问世。

目前已投入使用的流量计已超过100种。

从不同的角度出发,流量计有不同的分类方法。

常用的分类方法有两种,一是按流量计采用的测量原理进行归纳分类:二是按流量计的结构原理进行分类。

一、按测量原理分类
(1)力学原理:属于此类原理的仪表有利用伯努利定理的差压式、转子式;利用动量定理的冲量式、可动管式;利用牛顿第二定律的直接质量式;利用流体动量原理的靶式;利用角动量定理的涡轮式;利用流体振荡原理的旋涡式、涡街式;利用总静压力差的皮托管式以及容积式和堰、槽式等等。

(2)电学原理:用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

(3)声学原理:利用声学原理进行流量测量的有超声波式.声学式(冲击波式)等。

(4)热学原理:利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

(5)光学原理:激光式、光电式等是属于此类原理的仪表。

(6)原于物理原理:核磁共振式、核幅射式等是属于此类原理的仪表.
(7)其它原理:有标记原理(示踪原理、核磁共振原理)、相关原理等。

二、按流量计结构原理分类
按当前流量计产品的实际情况,根据流量计的结构原理,大致上可归纳为以下几种类型:
1.容积式流量计
容积式流量计相当于一个标准容积的容器,它接连不断地对流动介质进行度量。

流量越大,度量的次数越多,输出的频率越高。

容积式流量计的原理比较简单,适于测量高粘度、低雷诺数的流体。

根据回转体形状不同,目前生产的产品分:适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计;适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等.2.叶轮式流量计
叶轮式流量计的工作原理是将叶轮置于被测流体中,受流体流动的冲击而旋转,以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计,其结构可以是机械传动输出式或电脉冲输出式。

一般机械式传动输出的水表准确度较低,误差约±2%,但结构简单,造价低,国内已批量生产,并标准化、通用化和系列化。

电脉冲信号输出的涡轮流量计的准确度较高,一般误差为±0.2%一0.5%。

3.差压式流量计(变压降式流量计)
差压式流量计由一次装置和二次装置组成.一次装置称流量测量元件,它安装在被测流体的管道中,产生与流量(流速)成比例的压力差,供二次装置进行流量显示。

二次装置称显示仪表。

它接收测量元件产生的差压信号,并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。

二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。

由于差压和流量呈平方根关系,故流量显示仪表都配有开平方装置,以使流量刻度线性化。

多数仪表还设有流量积算装置,以显示累积流量,以便经济核算。

这种利用差压测量流量的方法历史悠久,比较成熟,世界各国一般都用在比较重要的场合,约占各种流量测量方式的70%。

发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。

4.变面积式流量计(等压降式流量计)
放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而移动。

当此作用力与浮子的“显示重量”(浮子本身的重量减去它所受流体的浮力)相平衡时,俘子即静止。

浮子静止的高度可作为流量大小的量度。

由于流量计的通流截面积随浮子高度不同而异,而浮子稳定不动时上下部分的压力差相等,因此该型流量计称变面积式流量计或等压降式流量计。

该式流量计的典型仪表是转子(浮子)流量计。

5.动量式流量计
利用测量流体的动量来反映流量大小的流量计称动量式流量计.由于流动流体的动量P与流体的密度
及流速v的平方成正比,即p v2,当通流截面确定时,v与容积流量Q成正比,故p Q2。

设比例系数为A,则Q=A因此,测得P,即可反映流量Q.这种型式的流量计,大多利用检测元件把动量转换为压力、位移或力等,然后测量流量。

这种流量计的典型仪表是靶式和转动翼板式流量计。

6.冲量式流量计
利用冲量定理测量流量的流量计称冲量式流量计,多用于测量颗粒状固体介质的流量,还用来测泥浆、结晶型液体和研磨料等的流量。

流量测量范围从每小时几公斤到近万吨。

典型的仪表是水平分力式冲量流量计,其测量原理是当被测介质从一定高度h自由下落到有倾斜角的检测板上产生一个冲力,冲力的水平分力马质量流量成正比,故测量这个水平分力即可反映质量流量的大小。

按信号(九)的检测方式,该型流量计分位移检测型和直接测力型。

7.电磁流量计
电磁流量计是应用导电体在磁场中运动产生感应电动势,而感应电动势又和流量大小成正比,通过测电动势来反映管道流量的原理而制成的。

其测量精度和灵敏度都较高。

工业上多用以测量水、矿浆等介质的流量。

可测最大管径达2m,而且压损极小。

但导电率低的介质,如气体、蒸汽等则不能应用。

电磁流量计造价较高,且信号易受外磁场干扰,影响了在工业管流测量中的广泛应用。

为此,产品在不断改进更新,向微机化发展.
8.超声波流量计
超声波流量计是基于超声波在流动介质中传播的速度等于被测介质的平均流速和声波本身速度的几何
和的原理而设计的。

它也是由测流速来反映流量大小的。

超声波流量计虽然在70年代才出现,但由于它可以制成非接触型式,并可与超声波水位计联动进行开口流量测量,对流体又不产生扰动和阻力,所以很受欢迎,是一种很有发展前途的流量计。

超声波流量计按测量原理分可分为时差式和多普勒式
利用时差式原理制造的时差式超声流量计近年来得到广泛的关注和使用,是目前企事业使用最多的一种超声波流量计。

利用多普勒效应制造的超声多普勒流量计多用于测量介质有一定的悬浮颗粒或气泡介质,使用有一定的局限性,但却解决了时差式超声波流量计只能测量单一清澈流体的问题,也被认为是非接触测量双相流的理想仪表。

9.流体振荡式流量计
流体振荡式流量计是利用流体在特定流道条件下流动时将产生振荡,且振荡的频率与流速成比例这一原理设计的.当通流截面一定时,流速与导容积流量成正比。

因此,测量振荡频率即可测得流量.这种流量计是70年代开发和发展起来的.由于它兼有无转动部件和脉冲数字输出的优点,很有发展前途。

目前典型的产品有涡街流量计、旋进旋涡流量计。

10.质量流量计
由于流体的容积受温度、压力等参数的影响,用容积流量表示流量大小时需给出介质的参数。

在介质参数不断变化的情况下,往往难以达到这一要求,而造成仪表显示值失真。

因此,质量流量计就得到广泛的应用和重视。

质量流量计分直接式和间接式两种。

直接式质量流量计利用与质量流量直接有关的原理进行测量,目前常用的有量热式、角动量式、振动陀螺式、马格努斯效应式和科里奥利力式等质量流量计。

间接式质量流量计是用密度计与容积流量直接相乘求得质量流量的。

在现代工业生产中,流动工质的温度、压力等运行参数不断提高,在高温高压的情况下,由于材质和结构等方面的原因,直接式质量流量计的应用遇到困难,而间接式质量流量计由于密度计受湿度和压力适用范围的限制,往往也不好实际应用。

因此,在工业生产中广泛采用的是温度压力补偿式质量流量计。

可把它看作一种间接式质量流量计,不是配用密度计,而是利用温度、压力与密度间的关系,用温度、压力信号经函数运算为密度信号,与容积流量相乘而得到质量流量.目前温度、压力补偿式质量流量计虽已实用化,但当被测介质参数变化范围很大或很迅速时,正确地补偿将很困难或不可能,因此进一步研究在实际生产中适用的质量流量计和密度计还是一个课题。

陈上述常用结构原理的流量计比各种结构的流量计很多,如适用于明渠测流的各种堰式流量计、槽式流量计;适于大口径测流的插入式流量计;测量层流流量的层流流量计;适于二相流测量的相关法流量计;以及激光法、核磁共振法流量计和多种示踪法、稀释法测流等。

随着科技的发展和实际应用需要,新型流量计将不断涌现流量计的类型将更为齐全。

相关文档
最新文档
