autoCAD使用实用技巧及intecad零件库添加流程

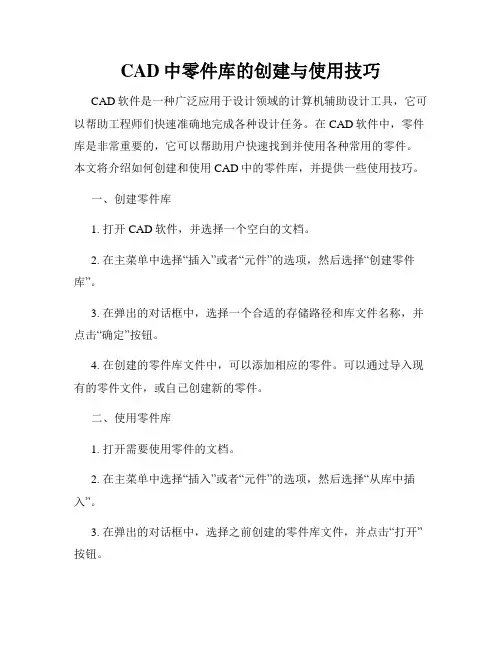

CAD中零件库的创建与使用技巧

CAD中零件库的创建与使用技巧CAD软件是一种广泛应用于设计领域的计算机辅助设计工具,它可以帮助工程师们快速准确地完成各种设计任务。
在CAD软件中,零件库是非常重要的,它可以帮助用户快速找到并使用各种常用的零件。
本文将介绍如何创建和使用CAD中的零件库,并提供一些使用技巧。
一、创建零件库1. 打开CAD软件,并选择一个空白的文档。
2. 在主菜单中选择“插入”或者“元件”的选项,然后选择“创建零件库”。
3. 在弹出的对话框中,选择一个合适的存储路径和库文件名称,并点击“确定”按钮。
4. 在创建的零件库文件中,可以添加相应的零件。
可以通过导入现有的零件文件,或自己创建新的零件。
二、使用零件库1. 打开需要使用零件的文档。
2. 在主菜单中选择“插入”或者“元件”的选项,然后选择“从库中插入”。
3. 在弹出的对话框中,选择之前创建的零件库文件,并点击“打开”按钮。
4. 在弹出的库视图中,可以找到需要插入的零件。
可以使用搜索功能或者浏览目录来找到特定的零件。
5. 选中需要插入的零件,并点击“确定”按钮。
三、使用技巧1. 组织零件库:为了提高效率,可以根据不同类型的零件创建不同的目录,在目录中进一步分类零件。
这样可以更快地找到需要使用的零件。
2. 使用缩略图:在零件库中,可以为每个零件添加缩略图。
这样在浏览库时可以更直观地看到零件的外观,帮助选择适合的零件。
3. 标注和属性:在插入零件时,可以选择添加标注和属性。
这些信息可以帮助用户更清楚地了解零件的特性和参数。
4. 更新和维护:定期更新和维护零件库是很重要的。
可以删除不再需要的零件,添加新的零件,并确保库中的零件文件是最新的版本。
5. 共享和合作:如果在团队中使用CAD软件,可以将零件库文件共享给其他成员使用。
这样可以提高团队合作的效率,避免重复劳动。
总结:创建和使用CAD中的零件库可以大大提高设计工作的效率。
通过合理组织和维护零件库,并运用一些使用技巧,可以快速地找到适合的零件并插入到设计中。
CAD软件中的零件库管理与使用技巧

CAD软件中的零件库管理与使用技巧CAD软件在工程设计中扮演着至关重要的角色,具备强大的设计功能和工程计算能力。
然而,在大型项目中,一个常见的问题是如何高效地管理和使用大量的零件库。
本文将简要介绍CAD软件中的零件库管理与使用技巧,帮助读者更好地应对这一挑战。
一、有效的零件库管理零件库管理是CAD软件中不可或缺的一环。
以下是一些管理技巧供读者参考:1. 分类整理:将零件库按照不同的分类进行整理,如机械零件、电气零件、管道零件等。
可以按照部件的功能、类型、尺寸等进行分类,方便后续查找和使用。
2. 命名规范:对于每个零件,使用清晰明了的命名规范可以提高检索效率。
可以使用有意义的名称、编号或代号,并在命名中包含关键信息,如尺寸、材料、制造商等。
3. 版本控制:如果一个零件存在多个版本,要确保每个版本都能被妥善管理和跟踪。
可以使用版本控制系统,例如为每个零件添加版本号或日期,便于追踪和回溯。
4. 去重和更新:定期审查零件库,去除重复的零件,确保零件库中每个零件的唯一性。
同时,及时更新库存,确保库存信息的准确性和完整性。
二、高效的零件库使用技巧除了有效地管理零件库外,高效地使用零件库同样重要。
以下是一些技巧供读者参考:1. 快速搜索:当需要使用某个零件时,利用CAD软件提供的搜索功能,通过关键字、编号或其他属性快速定位所需零件。
在搜索结果中尽量提前筛选和预览,以提高效率。
2. 组合使用:对于复杂的零件组合,可以事先将相关的零件组合成子集,并将其保存在零件库中。
这样,当需要使用这个组合时,只需添加该子集即可,而不需要逐个添加每个零件。
3. 参数化建模:CAD软件通常支持参数化建模,即使用变量来定义零件的尺寸和属性。
通过参数化建模,可以快速创建各种尺寸和变体的零件,减少重复工作。
4. 钣金库使用:对于需要经常设计钣金零件的用户,可以准备一个专门的钣金库。
这个钣金库应包含通用的钣金构件,如折弯件、切割件等,以便在需要时快速调用和修改。
实用CAD零件库的管理与使用技巧

实用CAD零件库的管理与使用技巧在使用CAD软件进行设计和绘图过程中,经常需要使用各种标准零件,如螺栓、螺母、齿轮等。
为了提高工作效率,合理管理和使用CAD零件库是非常重要的。
本文将为您介绍实用的CAD零件库的管理与使用技巧,帮助您更好地进行CAD设计。
1. 创建零件库文件夹首先,为零件库创建一个独立的文件夹,用于存储并组织各种标准零件文件。
在这个文件夹中,你可以根据自己的需要创建多个子文件夹,例如“螺栓”,“螺母”,“齿轮”等,便于分类管理。
2. 文件命名规范为了方便快速查找和识别零件,建议使用统一的文件命名规范。
可以采用以下方法进行命名:a) 使用简洁明了的名称,例如“M8螺栓”,“M10螺母”等。
b) 在名称末尾加上一些关键信息,如材料、标准等,例如“M8螺栓_304不锈钢”,“M10螺母_GB1234标准”等。
3. 维护零件库定期检查和维护零件库是保持其有效性和完整性的关键。
删除或更新失效、重复或过时的零件,保持库中只包含最新的和有效的标准零件。
4. 增加自定义零件除了标准零件,您可能还需要添加一些自定义的零件到库中,这些零件可能会在日常设计中频繁使用。
在添加自定义零件时,同样需要注意文件命名的统一规范,并将其放入适当的文件夹中。
5. 使用CAD软件的内置库功能大多数CAD软件都提供了内置的零件库功能,可以直接从库中导入所需的零件。
在使用过程中,可以充分利用这些内置库,减少手动绘制的工作量,提高效率。
6. 创建自定义库如果CAD软件没有提供内置的库功能,或者内置库中缺少特定类型的零件,您可以尝试创建自定义库。
通过将常用的零件以特定格式保存在文件中,可以方便地导入到CAD软件中,实现快速绘制。
7. 分享和获取零件库在CAD设计的过程中,我们可能会遇到某些零件的缺失或不熟悉,这时可以通过网络或其他途径获取他人分享的零件库。
同时,在您积累了一定的零件库后,也可以与他人进行分享,以促进共享和学习。
CAD绘图中的零件库和装配库建立

CAD绘图中的零件库和装配库建立在进行CAD绘图工作时,我们经常需要使用大量的零件和组件。
为了提高工作效率,建立一个完善的零件库和装配库是非常重要的。
一、零件库的建立建立一个零件库可以方便我们在绘图过程中快速找到所需要的零件,避免重复绘制。
下面是一些建立零件库的步骤和技巧。
1. 搜集零件首先,我们需要搜集各种常用的零件。
这些零件可以是常用的螺钉、螺母、垫片等标准件,也可以是我们自己设计的特殊零件。
可以通过互联网搜索、厂家提供的零件资料或者其他CAD绘图软件的库文件等途径获取。
2. 创建零件图纸将每个零件都创建成独立的图纸,并按照一定的组织方式分类存放。
可以将相似的零件放在同一个文件夹下,方便查找和管理。
3. 添加属性为每个零件添加属性信息,如名称、型号、制造商等。
这样在使用库文件时就可以通过属性信息进行检索,更加方便快捷。
4. 绘制零件轮廓在绘制零件时,可以使用CAD软件提供的各种绘图工具和命令,根据实际情况选择合适的绘图方式。
注意保证绘制的零件与实际物体的尺寸和比例一致。
5. 添加尺寸和标注为了方便后续的使用和加工,需要给零件添加尺寸和标注。
可以使用CAD软件提供的尺寸和标注工具,将零件的尺寸和位置信息展示出来,使得零件可以准确地被理解和制造。
6. 创建零件块绘制完成后,将每个零件都转化为CAD软件中的块,保存在零件库中。
这样可以方便地在绘图过程中拖拽使用,并且可以避免误操作对零件造成的修改。
二、装配库的建立在进行装配工作时,我们需要将不同零件组装在一起,并进行位置和约束的控制。
下面是一些建立装配库的步骤和技巧。
1. 创建装配图纸首先,我们需要创建一个装配图纸,用于放置和组装各个零件。
可以将每个装配单元放在不同的图层上,方便进行控制和管理。
2. 导入零件将之前建立的零件库导入到装配图纸中。
可以选择并拖拽所需的零件块,放置在合适的位置。
在放置零件时可以使用CAD软件提供的吸附和对齐功能,保证零件的位置和定位准确。

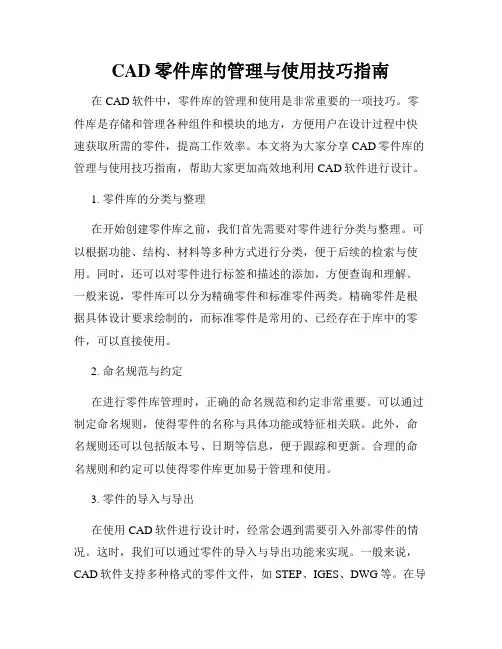

CAD零件库的管理与使用技巧指南

CAD零件库的管理与使用技巧指南在CAD软件中,零件库的管理和使用是非常重要的一项技巧。
零件库是存储和管理各种组件和模块的地方,方便用户在设计过程中快速获取所需的零件,提高工作效率。
本文将为大家分享CAD零件库的管理与使用技巧指南,帮助大家更加高效地利用CAD软件进行设计。
1. 零件库的分类与整理在开始创建零件库之前,我们首先需要对零件进行分类与整理。
可以根据功能、结构、材料等多种方式进行分类,便于后续的检索与使用。
同时,还可以对零件进行标签和描述的添加,方便查询和理解。
一般来说,零件库可以分为精确零件和标准零件两类。
精确零件是根据具体设计要求绘制的,而标准零件是常用的、已经存在于库中的零件,可以直接使用。
2. 命名规范与约定在进行零件库管理时,正确的命名规范和约定非常重要。
可以通过制定命名规则,使得零件的名称与具体功能或特征相关联。
此外,命名规则还可以包括版本号、日期等信息,便于跟踪和更新。
合理的命名规则和约定可以使得零件库更加易于管理和使用。
3. 零件的导入与导出在使用CAD软件进行设计时,经常会遇到需要引入外部零件的情况。
这时,我们可以通过零件的导入与导出功能来实现。
一般来说,CAD软件支持多种格式的零件文件,如STEP、IGES、DWG等。
在导入外部零件时,需要注意选择合适的格式,并进行必要的单位和尺寸转换。
而在导出零件时,可以根据具体需求选择合适的格式和参数,确保零件可以在其他软件中正确打开和使用。
4. 零件库的版本控制在进行设计工作时,经常需要对零件进行修改和更新。
为了保证设计的准确性和一致性,需要进行零件库的版本控制。
可以通过建立版本号、修改日志等方式对零件进行跟踪和管理。
同时,还可以将零件库与项目管理工具相结合,实现自动更新和版本回退等功能。
版本控制可以避免零件混淆和错误使用,提高设计的质量和可靠性。
5. 零件库的共享与协作在多人协作的设计项目中,零件库的共享与协作是非常重要的一环。
intecad零件库添加流程

Intercad零件建库功能在产品开发设计中的应用概述:软件—Intercad,是对Autocad的二次开发。
该软件不仅包含了常用机械零件库,而且还为用户开发了自建零件库工具条。
Intercad中自建零件库的基本思路是:首先参数化零件图,其次建立零件库(.mdb),最后把参数化的零件添加至零件库并编辑零件参数表。
在运行零件库时只需要选择该零件对应的参数就可以直接生产符合尺寸的零件图。
尽管三维CAD被很多人认为是CAD建模的发展方向,但是就目前来说,二维CAD有其自身的优势—使用简单、操作快捷、接近生产,并且在这种优势在很长的时间内不会被三维CAD软件取代。
以AutoCad为例,该软件以电脑桌面为绘图板,利用鼠标操作个重绘图命令就可以重现图板的效果,在熟练的基础上利用快捷键操作更是方便。
目前,很多工厂的生产中并不涉及复杂的外部造型和开发分析,所以利用二维CAD绘制生产图是十分方便的,并且有些使用三维CAD的企业,最后还是转换成二维CAD来指导生产。
此基于,现在仍然有大量的用户使用二维CAD。
但是三维CAD以其直观生动,可以模拟现实等为开发分析提供了强有力的平台。
可以说二维CAD和三维CAD各有其应用的空间,在很长的时间内会相互补充,成为设计人员不可或缺的工具。
AutoCad是通用绘图工具,也就存在着针对性不强的不足。
基于此,二次开发显得尤为重要。
比较成熟的AutoCad二次开发软件有:InterCad、TH-PCCAD、天正、其中InterCad就是其中一款比较好的AutoCad二次开发软件,其中的零件库定义功能可以比较方便地让用户定义零件库。
1.InterCad中零件库定义原理InterCad中零件库定义使用了参数化设计原理,即使用参数驱动来生成新的模型。
InterCad首先把图形参数化,接着把参数化的图形存入数据库即零件库,通过操作零件参数数据库来驱动参数化图形进而生成新的模型。
零件库定义过程如图1:虽然零件库的定义需要数据库,但是在定义过程中没有出新任何有关数据库的操作。
CAD中的零件库和标准件的导入方法

CAD中的零件库和标准件的导入方法在使用CAD软件进行设计和绘制工程图时,经常需要使用到各种零件和标准件。
为了提高工作效率,我们可以事先将这些常用的零件和标准件导入到CAD的零件库中,以便在需要的时候直接调用使用,避免重复绘制和设计。
下面将介绍CAD中零件库和标准件的导入方法。
首先,在CAD软件中打开新建的工程图。
然后,在界面的左侧可以找到一个“零件库”或“部件库”的选项(不同软件可能在不同位置,可以根据具体情况自行查找)。
点击这个选项,进入零件库管理界面。
在零件库管理界面中,我们可以进行零件的导入和管理。
首先,我们需要将需要导入的零件或标准件准备好,这可以是自己绘制的CAD文件,也可以是从其他渠道获取的标准件图纸等。
这些文件需要保存在本地计算机的某个文件夹中,方便后续的导入操作。
接下来,点击零件库管理界面中的“导入”按钮,选择需要导入的零件或标准件文件所在的文件夹,然后选择要导入的文件,并点击“确定”按钮。
CAD软件将会自动将选中的文件导入到零件库中。
导入完成后,我们可以在零件库管理界面中看到导入的零件和标准件的缩略图。
这些缩略图可以帮助我们快速浏览和选择需要使用的零件。
如果我们希望对零件进行分类管理,可以使用界面中的“建立文件夹”功能,创建不同类别的文件夹,并将相应的零件拖拽到对应的文件夹中。
在设计和绘制工程图的过程中,当我们需要使用到导入的零件或标准件时,可以直接从零件库中拖拽到工程图中的合适位置。
CAD软件会自动将选中的零件插入到工程图中,并根据需要进行缩放和旋转等操作。
需要注意的是,导入的零件和标准件在工程图中可能需要进行尺寸和位置的调整,以适应实际设计的要求。
通过选择和直接编辑这些零件,我们可以轻松地进行调整和修改。
除了导入现有的零件和标准件外,CAD软件还提供了创建自定义零件的功能。
通过进一步学习和熟悉CAD软件的绘图和建模功能,我们可以根据需要绘制和设计符合特定要求的零件,并将其保存到零件库中,以便在将来的设计中重复使用。
CAD零件库的使用和管理指南

CAD零件库的使用和管理指南在进行CAD设计时,经常会涉及到使用和管理大量的零件。
一个好的零件库的使用和管理能够极大地提高设计效率和准确性。
本文将介绍如何有效地使用和管理CAD零件库。
一、零件库的分类和命名在建立零件库前,首先需要对零件进行分类和命名。
可以根据零件的功能、材料、尺寸等特点进行分类,并在命名中采用有意义的关键字使其易于搜索和辨识。
例如,可以将螺丝按照材料分为不锈钢螺丝、铜螺丝等;将轴承按照尺寸分为6205轴承、6206轴承等。
合理的分类和命名方式能够提高检索效率,减少重复工作。
二、建立零件库建立零件库时,可以选择将零件存储在本地硬盘或网络共享文件夹中,也可以使用云端存储服务。
无论选择哪种方式,都需要设定好文件夹的结构和规范,以便于管理和检索。
在建立零件库时,可以根据零件的分类和命名进行文件夹的设置。
例如,可以建立一个“螺丝”文件夹,再在其中建立“不锈钢螺丝”、“铜螺丝”等子文件夹。
在每个子文件夹中,可以按照不同型号或尺寸再进行分类和文件夹的细分,以便更好地管理零件。
三、零件标准和元数据为了提高零件库的管理和使用效率,可以为每个零件添加标准和元数据。
标准可以包括零件的尺寸、材料、工艺等信息,帮助用户快速了解零件的特点和适用范围。
元数据可以包括零件的创建日期、修改日期、所有者等信息,帮助用户追溯零件的历史和责任。
将标准和元数据添加到零件属性中,可以使得在使用和管理零件时更加方便。
例如,在搜索零件时,可以根据标准的值来快速筛选出符合要求的零件;在查看零件的属性时,可以了解到该零件的创建者、修改者和相关的历史记录。
四、零件共享和版本控制在多人协作的设计环境中,如何有效地共享和协作零件是一个重要的问题。
一方面,可以将零件库存储在网络共享文件夹或云端存储服务中,方便多人访问和下载;另一方面,可以使用版本控制工具,如Git,来管理零件的版本和变更记录。
通过版本控制工具,可以对零件进行版本控制和变更记录,避免多人同时修改同一个零件而导致冲突和错误。
CAD标准零件库的创建与应用

CAD标准零件库的创建与应用在使用CAD软件进行设计工作时,经常会遇到需要使用一些标准零件的情况。
为了提高设计效率和准确度,我们可以创建一个CAD标准零件库,并合理应用。
本文将介绍如何创建与应用CAD标准零件库,并提供一些使用技巧。
一、创建CAD标准零件库首先,我们需要确定需要收集哪些标准零件,并准备相关的图纸文件。
这些零件可以是常见的螺栓、螺母、轴承等,也可以是行业特定的零件,如电子元器件、管道配件等。
接下来,我们可以使用CAD软件中的"新建文件"功能创建一个新的图纸文件作为我们的标准零件库。
建议使用一个统一的单位和图层设置,并为每个标准零件创建一个单独的图层。
这样可以方便后续的管理和使用。
另外,还可以根据需要创建一些组合图块或设置参数化尺寸,以提高设计效率。
在绘制完所有的标准零件后,我们可以对它们进行整理和分类。
可以按照零件类型、功能或用途等进行分类,并为每个零件设置相关的属性,如名称、型号、材质等。
使用CAD软件中的属性管理工具可以方便地进行管理和编辑。
最后,我们可以保存标准零件库文件,并设置好文件路径和命名规则。
建议将文件保存在一个固定的位置,并按照一定的命名规则进行组织,以方便后续的查找和使用。
二、应用CAD标准零件库一旦我们创建了一个完善的CAD标准零件库,就可以方便地在设计过程中使用它了。
下面是一些使用技巧:1. 导入标准零件在进行具体设计时,我们可以通过导入标准零件的方式快速搭建起整个系统。
可以使用CAD软件中的"插入"或"导入"功能,选择需要的标准零件文件并插入到当前图纸中。
在插入之前,可以根据需要进行缩放或旋转处理。
另外,还可以选择是否保留链接,以便后续的修改和更新。
2. 复制与替换在设计过程中,我们可能会多次使用相同的标准零件。
为了提高效率,可以使用复制功能快速复制一个标准零件,并进行适当的修改。
此外,还可以使用替换功能将一个标准零件替换为另一个,以满足不同设计要求。
AutoCAD详细操作教程

AutoCAD详细操作教程AutoCAD是一款广泛应用于设计、绘图、建模等领域的计算机辅助设计软件。
本教程将详细介绍AutoCAD的操作方法和技巧,帮助读者快速上手使用该软件。
一、软件安装与配置1. 下载并安装AutoCAD软件:从官方网站或授权渠道下载AutoCAD软件安装程序,并按照提示进行安装。
2. 注册和激活:按照软件提供的步骤完成注册和激活过程,确保软件能够正常运行。
3. 界面设置:进入软件后,根据个人喜好选择合适的界面布局和颜色主题。
二、基本操作1. 绘图单位设置:点击工具栏上的“格式”选项,在下拉菜单中选择“单位”,根据绘图需求设置合适的长度单位和精度。
2. 绘图界面:点击“新建”创建新的绘图文件,选择合适的纸张大小和方向。
3. 绘图工具栏:使用工具栏上的绘图工具,如直线、弧线、圆形等,绘制所需图形。
4. 修改工具栏:使用修改工具栏上的工具,如移动、旋转、缩放等,对已有的图形进行编辑和调整。
三、快捷键操作1. 移动视图:按住鼠标中键即可移动绘图视图,方便查看不同部分。
2. 缩放视图:使用鼠标滚轮进行放大和缩小操作,快速调整视图比例。
3. 命令输入:点击键盘上的“F2”键,打开命令行窗口,可以直接输入命令进行操作。
4. 撤销与重做:按下“Ctrl+Z”组合键可以撤销上一步操作,“Ctrl+Y”组合键可以重做已撤销的操作。
四、图层管理1. 创建图层:点击工具栏上的“图层管理器”按钮,在弹出的对话框中点击“新建”创建新的图层,并设置相应属性。
2. 图层设置:在图层管理器中,可以设置图层的颜色、线型、线宽等属性,灵活控制图形的展示效果。
3. 图层切换:在状态栏中的图层控制框中,点击相应图层可以进行开关操作,方便图形的显示与隐藏。
五、尺寸标注1. 添加标注:点击工具栏上的“标注”按钮,在绘图中添加尺寸标注,如直线尺寸、半径、直径等。
2. 标注样式:在标注样式管理器中可以选择不同的标注样式,满足不同绘图需求。
如何在CAD中添加标准零件库

如何在CAD中添加标准零件库在使用CAD软件进行设计工作时,我们经常需要使用一些标准零件来加速工作流程和确保设计的准确性。
因此,添加标准零件库成为许多CAD用户的常规操作之一。
本文将介绍如何在CAD软件中添加标准零件库,让您轻松使用各种常见的标准零件。
第一步:准备标准零件库文件首先,您需要准备包含标准零件的库文件。
通常,这些库文件以特定的格式(如STEP或IGES)存在。
您可以从制造商或供应商处获取这些库文件,也可以通过网络搜索下载。
确保您从可靠的来源获取这些文件,以确保其准确性和完整性。
第二步:导入标准零件库文件打开您的CAD软件,并找到导入功能。
不同的CAD软件可能有不同的导入方式和选项,但一般来说,您可以在文件菜单或导入/打开对话框中找到相应选项。
选择导入标准零件库文件的选项,并浏览到您准备好的库文件所在位置。
第三步:选择并插入标准零件一旦您成功导入标准零件库文件,您将能够在CAD软件中访问这些标准零件。
根据您使用的CAD软件的特定操作方式,您可以使用浏览器、库、目录或资源管理器等方式选择所需的零件。
在找到所需的零件后,将其插入到您的设计中。
第四步:调整标准零件属性添加标准零件后,您可能需要调整其属性以适应您的设计需求。
例如,您可能需要更改零件的尺寸、材质或其他属性。
大多数CAD软件都提供编辑标准零件属性的功能。
通过选择零件并使用编辑工具,您可以轻松地修改零件的属性,使其与您的设计完美匹配。
第五步:保存并管理标准零件库一旦您完成了添加标准零件的过程,您可能希望保存并管理这些标准零件库,以便将来使用。
根据您的CAD软件,您可以选择将标准零件库保存为特定的文件格式或库文件。
建议您创建一个易于访问和管理的文件夹来存储这些库文件,以便日后轻松找到和导入。
额外提示:- 确保您从可靠的来源获取标准零件库文件,以确保其准确性和可靠性。
- 在导入标准零件之前,熟悉您使用的CAD软件的导入功能和选项。
- 注意调整零件属性时可能会影响到其他设计元素,请确保您进行适当的测试和验证。
CAD零件库的创建和使用技巧

CAD零件库的创建和使用技巧CAD技术作为现代工程领域中不可或缺的工具,广泛应用于设计、制造和维护领域。
在进行CAD设计时,我们经常需要使用各种各样的零件来进行装配,因此建立一个完善的CAD零件库是非常必要的。
本文将介绍CAD零件库的创建和使用技巧,帮助大家提高工作效率。
一、创建CAD零件库1. 整理零件在创建零件库之前,首先需要整理已有的零件。
将零件按照分类进行整理,例如机械零件、电气零件、液压零件等。
对于特定项目的零件,可以在项目内单独创建一个文件夹进行保存。
这样可以提高后续检索零件的速度和准确性。
2. 命名规范给零件命名时需要遵循一定的规范,以便于查找和识别。
可以根据零件的功能、类型、尺寸等进行命名,尽量使用简洁明了的关键词。
另外,为了方便区分不同版本的零件,可以在文件名中添加版本号或日期信息。
3. 创建标准文件在创建零件库时,可以建立一些标准文件,包括常用的尺寸标准、公差标准、材料规范等。
这样可以避免每次设计时都需要重新定义这些参数,提高设计效率。
4. 零件库组织结构建立零件库时需要考虑合理的组织结构。
可以按照不同的分类、项目或部门进行组织,例如创建机械零件库、电气零件库等。
同时,可以按照零件的三维几何特征进行分类,方便根据不同的需求进行检索和选择。
二、使用CAD零件库的技巧1. 零件检索使用CAD零件库的关键是快速准确地检索所需的零件。
在检索前,可以先对零件库进行关键词标记,方便搜索引擎进行匹配。
同时,可以使用检索工具对整个零件库进行全文搜索,或者通过选择分类、项目等方式进行筛选。
2. 零件装配使用零件库的好处之一是可以快速进行零件的装配。
通过拖拽或导入零件库中的零件,可以快速将零件添加到装配中。
在装配过程中,可以使用CAD软件提供的对齐、约束工具来调整零件的位置和姿态。
3. 零件参数化零件库可以提供一些常用零件的参数化模板,使零件的设计更加方便和标准化。
通过修改模板的参数,可以快速生成符合要求的零件。
CAD零件库与快速建模技巧

CAD零件库与快速建模技巧CAD(Computer-Aided Design)是一种应用于工程设计领域的计算机辅助设计技术。
在使用CAD软件进行建模时,一个强大的工具就是零件库。
零件库是一种预先设计好的标准部件集合,可以提高设计效率并减少重复劳动。
本文将介绍CAD零件库的使用方法以及一些快速建模技巧。
一、零件库的导入与使用1. 导入零件库:打开CAD软件,选择零件库导入的选项。
在零件库打开后,可以看到各种类别的零件,如螺栓、螺母、齿轮等。
选择需要使用的零件并导入到当前工作区。
2. 零件的搜索和选择:零件库通常具有搜索功能,可以根据关键词或属性值快速找到需要的零件。
选择所需的零件后,将其拖拽到绘图区域即可。
3. 零件的编辑和修改:在CAD软件中,可以对导入的零件进行编辑和修改。
例如,可以调整零件的尺寸、形状、材质等。
修改后的零件会自动保存在零件库中,方便下次使用。
二、快速建模技巧1. 使用基本几何体建模:CAD软件通常提供了一系列基本几何体,如立方体、圆柱体、圆锥体等。
可以根据需要选择相应的几何体,设置其尺寸和位置,从而快速建立模型。
2. 制作准确模型的关键点:在建模过程中,确保模型的准确性是非常重要的。
在进行尺寸设置时,可以使用CAD软件的精确定位功能,通过输入具体数值来获得准确的模型尺寸。
此外,可以使用对称、镜像、旋转等功能来快速生成对称的零件。
3. 应用参考图进行建模:在CAD软件中,可以导入参考图来辅助建模。
参考图可以是设计图纸、扫描图像或光栅图像等。
将参考图导入到CAD软件中后,可以在其上进行建模,以保证模型的准确性和一致性。
4. 使用零件库的标准组件:在CAD软件中使用零件库的标准组件可以大大提高建模效率。
通过选择已经设计好的标准组件,不仅可以减少建模的时间,还可以确保设计的一致性和通用性。
5. 学习并使用快捷键和宏命令:CAD软件通常支持自定义快捷键和宏命令,可以根据个人需求进行设置。
如何创建个性化的标准零件库并应用于CAD

如何创建个性化的标准零件库并应用于CAD 在CAD设计工作中,使用现成的标准零件对提高工作效率非常重要。
然而,每个设计师都有自己的设计风格和需求,常见的标准零件库并不能完全满足所有的要求。
为了更好地适应个性化的需求,我们可以创建自己的标准零件库,并将其应用于CAD软件中。
本文将详细介绍如何创建个性化的标准零件库并灵活运用于CAD设计中。
步骤一:收集和整理零件首先,我们需要收集和整理我们常用的零件。
这些零件可以来源于现有标准库,也可以是我们自己设计的特殊部件。
将这些零件分类整理,形成一个结构清晰的文件夹。
在整理时,应将每个零件的尺寸、材质、制造工艺等关键信息进行记录,以便后续使用时能够快速查找和应用。
步骤二:创建标准零件库在CAD软件中,我们可以通过创建自定义的图元或者块来形成我们的个性化标准零件库。
在AutoCAD中,我们可以通过编辑块来实现这一目的。
首先,打开一个空白的绘图窗口,依次选择“创建块”和“选择零件”。
步骤三:命名和保存标准零件在创建块的过程中,我们需要为每个零件命名,并选择保存位置。
为了方便管理,最好将标准零件统一保存在一个文件夹中。
在保存时,一定要注意不要包括任何网址链接或其他无关信息,以免影响后续使用。
步骤四:应用标准零件一旦我们的标准零件库创建好了,就可以开始在CAD设计中应用了。
在AutoCAD中,我们可以直接插入之前保存的块。
选择“插入块”,在弹出的对话框中选择所需的标准零件,并确定插入的位置和旋转角度。
步骤五:定制标准零件库经过一段时间的使用,我们可能会发现有一些新的零件或调整的需求。
为了满足这些需求,我们可以定期更新和维护我们的标准零件库。
根据新添加的零件,进行分类整理并按照之前的步骤进行命名和保存。
注意及时更新和替换旧版本的零件,以保证库存中的零件为最新的版本。
总结通过创建个性化的标准零件库并应用于CAD设计中,可以大大提高工作效率和设计一致性。
创建标准零件库的关键是收集、整理和命名零件,并将其保存为图元或块。
CAD绘图技巧 使用零部件库提高效率

CAD绘图技巧:使用零部件库提高效率CAD软件是一种广泛应用于设计和制图领域的重要工具。
为了提高绘图效率,减少重复劳动,使用CAD软件中的零部件库是一个非常有效的方法。
本文将介绍如何使用零部件库来提高CAD绘图效率。
首先,什么是零部件库呢?简单来说,零部件库是一个包含了各种常用部件和构件的数据库。
这些部件和构件可以是图形、线条、符号、块等,它们都是设计和制图中常用的元素。
使用零部件库可以避免每次都手动绘制这些常用元素,而是直接从库中调用并插入到绘图中。
接下来,我们将以AutoCAD软件为例,介绍如何使用零部件库。
首先,在AutoCAD中打开一个绘图文件。
然后,我们可以在绘图界面的工具栏或菜单栏中找到“插入”或“块”的选项。
点击这个选项后,会出现一个下拉菜单,其中会有“浏览…”或“打开…”的选项。
点击“浏览…”或“打开…”后,会弹出一个窗口,我们可以在这个窗口中选择零部件库文件。
通常,零部件库的文件格式是.dwg或.dxf。
选择合适的文件后,点击“确定”按钮,即可将零部件库导入到绘图文件中。
一旦零部件库导入成功,我们就可以在绘图界面中使用这些零部件了。
选择适当的工具,从零部件库中选择合适的元素,并将其插入到绘图中。
这样,我们就能够快速完成图纸中常见的部分和构件,而无需手动绘制。
此外,零部件库还可以帮助我们实现标准化和规范化的绘图。
例如,在机械设计中,我们可能需要使用标准图形符号表示各种不同的零部件。
通过将这些符号保存在零部件库中,我们可以确保每个绘图师都使用相同的符号,从而提高图纸的统一性和可读性。
另一个好处是,我们可以随时更新和修改零部件库中的元素。
如果我们发现错误或需要改进某个部分,只需更改零部件库中的对应元素,所有使用该元素的绘图文件都会自动更新。
这样,我们不仅可以提高绘图效率,还可以保持图纸的准确性和一致性。
总之,使用零部件库是提高CAD绘图效率的一种重要途径。
它能够帮助我们减少重复劳动,快速绘制常用的部分和构件,并保证图纸的统一性和标准化。
CAD零件库的创建与应用方法

CAD零件库的创建与应用方法CAD软件是工程设计中必不可少的工具,它能够帮助设计师创建、编辑和修改各种工程图纸。
在CAD软件中,零件库的创建和应用是非常重要的一部分。
零件库可以帮助设计师更高效地完成设计工作,减少重复操作和时间浪费。
本文将介绍创建和应用CAD零件库的方法。
首先,打开CAD软件,在菜单栏中找到“工具”或“选项”等相关选项,点击打开。
在打开的对话框中,寻找“零件库”或类似的选项,点击进入零件库相关设置。
接下来,选择“创建新库”或类似的选项,进入零件库创建界面。
为零件库命名,并选择适当的存储路径,以便将来方便查找和管理。
在创建零件库时,可以选择创建一个空库或导入现有的零件和模型。
如果选择了创建一个空库,可以开始逐步添加零件。
点击“添加零件”或类似的选项,从计算机文件夹中选择要添加的零件文件。
CAD软件通常支持多种文件格式,如DWG、DXF、STP等。
选择零件文件后,确定添加到零件库中。
在零件库中,可以对每个添加的零件进行详细设置。
点击零件,进入零件属性设置界面。
在属性设置中,可以添加零件的名称、材料、尺寸等信息。
这些信息可以帮助设计师在使用零件时更加准确地进行设计和计算。
零件库的创建完成后,下一步是应用零件库。
在CAD软件中,打开需要使用零件的工程图纸。
在工程图纸的绘制过程中,需要添加零件时,点击菜单栏中的“插入”或类似选项。
在零件插入界面中,寻找零件库相关的选项。
选择所需的零件库和要插入的零件类型。
CAD软件会显示可用的零件列表,设计师可以根据需要选择适当的零件。
选择零件后,可以将其拖动到绘图区域,并放置到适当的位置。
CAD软件通常支持对零件进行旋转、缩放和移动等操作,以便进行进一步的编辑和调整。
除了直接插入零件,CAD软件还通常提供了零件库的搜索和过滤功能。
通过输入关键词或进行筛选条件,设计师可以快速找到所需的零件,提高效率。
在使用零件库时,设计师还可以保存自定义的零件组合。
这些组合可以是常用的零件部件或特定的装配体。
autoCAD使用技巧及intecad零件库添加流程

1、0层上是不可以用来画图的,那0层是用来做什么的呢?是用来定义块的。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
2、Purge这个命令可以清除掉图中所有的没有用到的设置、图块等信息,建议大家多多使用,我是几乎每次存盘前都要Purge一下的。
3、快捷键的定义是保存在acad.pgp文件中,2004版后(也可能是02版后,记不清了)改变了放置的目录,大家自己在windows里面搜索一下就知道了。
快捷键是可以根据每个人的喜好,自由定义的。
但,我认为自由不等于随便,也应该有一些原则。
一、不产生歧义,尽量不要采用完全不相干的字母。
比如说,copy这个命令,就不要用v这个字母来定义快捷键。
这样容易造成误解、遗忘。
就算自己背熟了,别人一到你的机器上来,就绝对晕倒了。
二、根据各个命令的出现频率来定义快捷键,定义时,依次采用“1个字母--1个字母重复两遍--两个相邻或相近字母--其他”的原则。
举个最简单的例子,copy和circle。
在cad的默认设置中,copy是co/cp,circle 是c。
这样的安排绝对不合理。
一般说来,copy使用的频率比circle要高得多,所以,首先应该是将c定义为copy的快捷键。
然后,对于circle,可以采用cc(第一和第四个字母),也可采用ce(首尾两个字母),这两个都被占用了或者不习惯,再采用ci。
对于常用命令,我的建议是一定要采用快捷键,使用快捷键比用鼠标点取图标,或在菜单上选择命令要快上非常多的时间。
一定要养成左手键盘,右手鼠标的习惯。
什么算是常用命令呢?我建议平均每天出现5次以上的命令,都应该归结于常用命令。
大家根据这样的原则来定义好快捷键后,经过1~2天的练习,一定能够提高不少的效率。
4、绘制-明细表在Excel中制作表格,并按AutoCAD字体要求填充表格内容;将制作好的表格复制到剪贴板;进入AutoCAD界面,选择“edit”(编辑)菜单中的“Paste special”(选择性粘贴),在出现的对话框中选择作为“AutoCAD Entities”(AutoCAD图元),点击“确定”按扭,表格即转化成AutoCAD实体;用“explode”(炸开)命令将此AutoCAD实体分解,按需要编辑表格内容或表格图线。
CAD零件库的创建与使用方法

CAD零件库的创建与使用方法一、创建零件库在AE软件中创建CAD零件库非常方便。
以下是一些简单的步骤,以帮助您快速创建和使用自己的CAD零件库。
1. 打开AE软件并进入“文件”菜单,选择“新建项目”。
在弹出的对话框中,选择一个合适的项目名称和位置,点击“确定”。
2. 在AE软件界面上方的菜单中,选择“文件”并选择“导入”。
选择您需要添加到零件库的CAD文件,单击“打开”。
3. 导入的CAD文件将出现在AE软件的项目面板中。
选中文件,右键单击并选择“新建合成”。
这将创建一个新的合成,其中包含CAD文件的图层。
4. 现在,您可以对CAD图层进行编辑,以确保它符合您的要求。
您可以添加效果、调整颜色、修改尺寸等。
完成后,保存您的合成。
二、使用零件库一旦您创建了自己的CAD零件库,使用它非常简单。
以下是一些使用CAD零件库的技巧和方法。
1. 打开AE软件并进入“文件”菜单,选择“新建项目”。
在新建项目对话框中,选择一个合适的项目名称和位置,点击“确定”。
2. 在AE软件的项目面板中,找到您的CAD零件库合成。
将其拖动到主合成面板上方的“新建合成”按钮上。
这将创建一个包含您的零件库的合成。
3. 右键单击您的零件库合成,并选择“预览”。
在预览面板中,您可以浏览和选择不同的CAD零件。
4. 选中您要使用的CAD零件,并将其拖动到主合成面板中的合适位置。
您可以随时对零件进行调整和编辑,以满足您的需要。
请注意,使用CAD零件库时要确保您拥有合适的许可证和版权。
只能使用您拥有合法权限的CAD零件进行设计和制作。
此外,定期更新您的零件库,以确保您始终有最新和完整的CAD零件可供使用。
总结:创建和使用CAD零件库可以帮助您更高效地进行AE软件中的设计和制作。
通过简单的导入和编辑步骤,您可以轻松地创建自己的CAD零件库,并在需要时使用它们。
记住要遵守相关许可证和版权规定,以确定您使用的零件是合法和合适的。
希望这些方法和技巧能够对您的工作有所帮助,提高您的设计和制作效率。
如何在CAD中创建个性化的标准零件库

如何在CAD中创建个性化的标准零件库在制造业中,标准零件库是必不可少的。
它可以大大提高设计师的工作效率,并确保设计的准确性和一致性。
对于CAD软件的用户来说,创建一个个性化的标准零件库是一个非常重要的技巧。
下面我将介绍一些方法来帮助您在CAD中创建个性化的标准零件库。
首先,您需要准备一些标准零件的图纸。
这些图纸应该包括各种常用的螺丝、螺母、轴承、弹簧等零件的几何尺寸和标注。
如果您的公司已经有标准零件的图纸,那么您可以直接使用它们。
如果没有,您可以通过参考相关的标准规范或者其他可靠的设计手册来绘制这些图纸。
在CAD软件中打开一个新的零件文件。
在绘制零件之前,您需要设置好零件的标准单位和坐标系。
根据您的公司的要求或者个人的偏好,您可以选择使用英寸、毫米或者其他单位。
您还可以根据需要选择绘图的坐标系,例如绝对坐标系或者相对坐标系。
一旦您完成了这些准备工作,您就可以开始创建零件了。
使用CAD软件提供的绘图工具,根据标准零件的图纸绘制出几何形状。
使用准确的尺寸和标注确保零件的准确性。
在进行绘图时,您可以使用CAD软件提供的标准零件库来选择和插入一些常用的图形元素,例如螺纹、孔和倒角等。
创建完一个零件后,您需要将其保存为一个独立的文件,并为其命名。
命名应该简明扼要,能够清楚地表达零件的名称和类型。
此外,您还可以为每个零件添加一些描述信息,例如材料、重量和制造商等。
这些信息可以帮助您更好地管理和使用您的标准零件库。
一旦您创建了一系列的标准零件,在CAD软件中创建一个新的零件库文件。
将您创建的所有标准零件文件复制到这个零件库文件中。
组织这些文件可以根据不同的零件类型或者功能进行分组。
您还可以为每个零件添加一些额外的元数据,例如流程卡、工艺文件和检验报告等。
这些元数据可以使您更好地管理和搜索您的标准零件库。
最后,您需要将这个标准零件库文件保存到一个安全的位置,并定期备份。
这样,即使您的电脑或者CAD软件发生故障,您也能够随时恢复您的标准零件库。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、0层上是不可以用来画图的,那0层是用来做什么的呢?是用来定义块的。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
2、Purge这个命令可以清除掉图中所有的没有用到的设置、图块等信息,建议大家多多使用,我是几乎每次存盘前都要Purge一下的。
3、快捷键的定义是保存在acad.pgp文件中,2004版后(也可能是02版后,记不清了)改变了放置的目录,大家自己在windows里面搜索一下就知道了。
快捷键是可以根据每个人的喜好,自由定义的。
但,我认为自由不等于随便,也应该有一些原则。
一、不产生歧义,尽量不要采用完全不相干的字母。
比如说,copy这个命令,就不要用v这个字母来定义快捷键。
这样容易造成误解、遗忘。
就算自己背熟了,别人一到你的机器上来,就绝对晕倒了。
二、根据各个命令的出现频率来定义快捷键,定义时,依次采用“1个字母--1个字母重复两遍--两个相邻或相近字母--其他”的原则。
举个最简单的例子,copy和circle。
在cad的默认设置中,copy是co/cp,circle 是c。
这样的安排绝对不合理。
一般说来,copy使用的频率比circle要高得多,所以,首先应该是将c定义为copy的快捷键。
然后,对于circle,可以采用cc(第一和第四个字母),也可采用ce(首尾两个字母),这两个都被占用了或者不习惯,再采用ci。
对于常用命令,我的建议是一定要采用快捷键,使用快捷键比用鼠标点取图标,或在菜单上选择命令要快上非常多的时间。
一定要养成左手键盘,右手鼠标的习惯。
什么算是常用命令呢?我建议平均每天出现5次以上的命令,都应该归结于常用命令。
大家根据这样的原则来定义好快捷键后,经过1~2天的练习,一定能够提高不少的效率。
4、绘制-明细表在Excel中制作表格,并按AutoCAD字体要求填充表格内容;将制作好的表格复制到剪贴板;进入AutoCAD界面,选择“edit”(编辑)菜单中的“Paste special”(选择性粘贴),在出现的对话框中选择作为“AutoCAD Entities”(AutoCAD图元),点击“确定”按扭,表格即转化成AutoCAD实体;用“explode”(炸开)命令将此AutoCAD实体分解,按需要编辑表格内容或表格图线。
以前俺一直用笨方法,反复用offset命令,绘制完毕后改线型。
二次开发的软件大都有编辑明细表的功能,我是用的新版intecad2004(intecad2006),也有这个功能。
用清华天河,可以直接生成明细表。
我们公司有一部分人是用清华天河的,不过我一直用的是CAXA。
我用的MDT直接带有明细表,在添加零件序列号的时候就可以写相关项,很简单那。
cad中导如excel中的表格1.选中excel中的表格,表格的边框要用细线,复制。
2.在cad中在编辑中的选择性粘贴中选autocad图元。
3.选择插入点,你会发现插入的表格线没有对齐,用反选选中全部的竖线(有很多横线也被选进来了,下一步我们将去选他们),按住shift正选表格,注意不要把竖线全部包在里面,那样竖线也要被你去选了,现在只剩下竖线了,move他门对齐,trim到左上角那根长出去的线,表格画好了,而且和你手动一根一根画线,再填数字的一模一样。
4.现在还不是完美的,因为字的大小和你的图没有统一,现在我们来解决这个问题。
选择表格中的一个文字,看一下他的高度,用windows自带的计算器计算一下它和你想要的字的比例差多少,用scale缩放的你想要的文字大小。
如果你还想设制文字的宽度系数,为了制作出和你在excel里面看到对齐方式一样的数据,那就把表格先定义为块,插入块的时候选择x方向的系数,就是文字的宽度系数,一切ok。
5、控制码相应特殊字符及功能%%O 打开或关闭文字上划线功能%%U 打开或关闭文字下划线功能%%D 标注度符号“°”%%P 标注正负号“±”%%C 标注直径“Ф”6、常用快捷键,可以提高你的绘图速度!F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+ 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作7、就是鼠标中键有屏幕适度化的作用.就是在任何状态下你可以按鼠标中键两下,屏幕上的图形就会适度化非常好用。
8、控制好层状态,将会使复杂图变得简单,随心所欲地绘制。
在绘制复杂图形时,往往在某一特定的位置线条比较集中,图形混乱,不易区分,绘制或修改过程中容易产生误操作。
这时,我们可以关闭或锁住某些层,使其成为不可见或不可选项,待到绘制完成后,再将其恢复。
在绘制效果图时,我们可以根据不同的构想和思路,用不同的层完成不同的设计,然后逐次打开每一个层,比较效果,选择出最佳的一个,以实现设计的最佳化。
在图形的输出过程中,不管是结构图、装配图、还是零件图,往往需要对图形的某一部分输出,我们也可以通过改变状态,来获取不同的输出效果。
9、芝麻宝典2、关于图形单位的设置。
6、选取重叠的物体。
8、关于标注样式。
▲“替代”的作用。
▲全局比例。
9、关于线型比例。
一些技巧:1、修剪(TR):当提示选择剪切边界时,不要选择,直接回车,则系统默认以所有看得到的图素为剪切边界。
2、一次修剪无数条线:当提示选择修剪对象时,输入"F",然后画直线穿过想要修剪的对象。
4、延长(EX):当提示选择延长边界时,不要选择,直接回车,则系统默认以所有看得到的图素为延长边界。
6、当要延长或修剪两条直线让它们相交时,我一般用倒圆角命令(R=0)。
7、两条平行线倒圆角(R=0)。
8、想一次性修改多个标注尺寸,如在几个尺寸前加上直径符号Φ:DED↓→N↓→在<>前加入Φ,确定→选择需修改的尺寸,回车,OK。
要想只修改某个尺寸,用ED会快些。
9、图形的精确缩放。
缩放命令里有一个“参照”选项,要学会很好的运用它。
如图一,要将矩形放大,边26.21放大到30,下面用两种方法完成。
12、样板的设定。
CAD默认的样板文件是acadiso.dwt,我们可以把适合自己的绘图环境设置好后,把它另存为acadiso.dwt,以后每次新建文件,不必去选择样板文件,默认的就是我们设好的绘图环境。
需要设置的绘图环境包括图层、标注样式、页面设置(包括打印机、打印样式、纸张、居中等等)。
10、当数字与文字混合输入时,高度不一,通常来说数字比文字的高度大一点。
解决办法:我通常数字用用style指令指定数字用GBENOR字体(ACAD自带,字高比其它字体矮),文字用HZTXT字体(如没有HZTXT字体,可根据感觉另选字体代替)。
11、打开其他公司的CAD图纸,提示无图纸中的某字体,但用其他字体替代后,出现乱码。
解决办法:新建一文档,将该CAD图纸作为一个块插入,乱码将会消失(但字体会与原图有出入,若需100%准确,则需要对方通过匹配的字体)。
12、用中文版的PROE中Pro/Drawing出好的工程图,当你把它转成DWG后用AutoCAD打开后,你无论在ACAD中如何设中文字体,把它炸开(因文字由PROE转DWG时全成图块了),都无法正常显示PROE中的中文字体。
解决办法:转时先不要直接转成DWG格式,先转成DXF格式(这样在ACAD中文字就不会成为一个图块),再用AutoCAD 打开这个DXF文件,这时此ACAD文件字体风格是纯英文字符,用style指令来改变字体风格,采用BIG FONT,选一种较为合适的中文字体,然后应用,你会发现,PROE 中标的中文字全回复过来了。
经网友试验,SYFS.SHX字体与,PROE的字体相差无几。
13、图纸为实心字,打引印时出现空心字体。
解决办法:将ACAD参数TEXTFILL的参数值由0改为1。
13、块的建立先画图---绘图/块/定义属性---图上有了数字---创建块按钮---插入块。
14、如何去掉CAD教育版打印戳记?最近拷了几个外来图纸的块用,发现打印的图框四周都有教育版CAD的戳记,讨厌死了,就像病毒一样,图形贴到哪它就跟到那。
最后经高手指点,搞定了。
现跟遇到同样问题的同行分享:最简单的办法:打开图形,另存为2004版的DXF格式;关掉CAD,重新打开刚才的DXF格式图再保存一次为DWG的格式;以后再打开DWG图时就没有了。
有些图这样处理后会提示图形不完整,那就用另一个办法:打开图形,执行:文件——绘图实用程序——修复命令;另存为2004版的DXF格式;关掉CAD,重新打开刚才的DXF格式图再保存一次为DWG的格式;以后再打开DWG 图时就没有了。
网上一高手说可以用“海龙工具箱”中的除教育版,可以一次性去除所选文件夹内所有文件。
没用过,有需要的可以试试。
Intercad零件建库功能在产品开发设计中的应用概述:软件—Intercad,是对Autocad的二次开发。
该软件不仅包含了常用机械零件库,而且还为用户开发了自建零件库工具条。
Intercad中自建零件库的基本思路是:首先参数化零件图,其次建立零件库(.mdb),最后把参数化的零件添加至零件库并编辑零件参数表。
在运行零件库时只需要选择该零件对应的参数就可以直接生产符合尺寸的零件图。
尽管三维CAD被很多人认为是CAD建模的发展方向,但是就目前来说,二维CAD有其自身的优势—使用简单、操作快捷、接近生产,并且在这种优势在很长的时间内不会被三维CAD软件取代。
以AutoCad为例,该软件以电脑桌面为绘图板,利用鼠标操作个重绘图命令就可以重现图板的效果,在熟练的基础上利用快捷键操作更是方便。
目前,很多工厂的生产中并不涉及复杂的外部造型和开发分析,所以利用二维CAD绘制生产图是十分方便的,并且有些使用三维CAD的企业,最后还是转换成二维CAD来指导生产。
