华为智能光伏电站解决方案防PID模块应用指导
华为波分PID技术及应用
Page 2
PID：投资效率最高的光电集成方案
用最可靠最简单的方法，将最成熟的技术集成起来， 实现更多的功能，是华为PID的根本理念
综合效率最高的集成方案！
磷化铟 DFB 阵列芯片
微型TEC和 加热器集成
可成 靠熟 性度
成熟技术，混合集成
磷化铟/砷化镓 PIN芯片
R T I F D D 平台设计
硅和二氧化硅 AWG
Huawei Confidential
Page 4
OTN城域网传送解决方案
核心层 核心调度层
80*10G/40G ASON
•构建80*10G/40G带宽资源池，MESH化， 全网实现ASON功能； •大容量交叉调度：光、电调度融合，实 现海量资源池调度； •支持光电集成线卡，提高可维护性，极 大减少机房面积 •32/64槽位，满足复杂组网需求
功耗/波
游府西街 光华门
苜蓿园
单核心节点：一个汇聚环以20波计算，节约200W， 带8个汇聚环，至少节约1600w。 Huawei Confidential Page 9
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 5
OTN“全系统＋小系统”典型应用模式
80×10G/40G 构建核心带宽池， 满足核心调度需 求
SDH --LIKE 的OTN网络
光电集成，MADM 式组网，无光方向子 架/无光放/无跳纤
传统模式，12*OTU+MUX/DEMUX，14个以上槽位
12路10G OTU
DEMUX MUX
HUAWEI TECHNOLOGIES CO., LTD.
光伏逆变器PID解决方案
光伏逆变器PID解决方案PID（Potential Induced Degradation）效应指的是光伏电池板在特定环境条件下出现的性能衰减现象。
其原因主要是光伏电池板与接地电势之间的电位差引发电流流失，从而导致电池板的输出电压降低，进而降低光伏逆变器的效率。
为了解决光伏逆变器PID效应，一种常见的解决方案是应用PID算法。
PID（Proportional-Integral-Derivative）算法是一种常见的控制算法，通过对误差进行比例、积分和微分处理，以实现系统的稳定控制。
在光伏逆变器中，通过应用PID算法对逆变器进行控制，可以有效减少PID效应对系统性能的影响。
具体而言，光伏逆变器PID解决方案包含以下几个关键步骤：1.检测PID效应：使用专业的测试设备对光伏电池板的输出电压进行检测，以确定是否存在PID效应。
2.确定PID参数：PID算法中的三个参数，即比例系数（P）、积分时间（I）和微分时间（D），需要根据具体情况进行调整。
可以通过实验和模拟方法确定PID参数的合适数值。
3.程序设计：根据确定的PID参数，设计对应的控制程序。
程序可以通过软件实现，也可以通过硬件电路实现。
4.实施PID控制：将设计好的PID控制程序应用于光伏逆变器中。
通过监测光伏电池板的输出电压和电流等指标，实时计算PID控制算法所需的误差，然后调整逆变器的输出，以实现对系统的控制和稳定。
5.监测和调整：在实际运行过程中，不断监测光伏逆变器的性能，如输出电压、电流、功率等指标。
根据实际情况，对PID参数进行调整，以提高控制效果。
除了PID算法，还有其他一些方法可以用来解决光伏逆变器PID效应，例如接地处理、调整逆变器工作电压和优化电池板布局等。
这些方法可以与PID算法相结合，以提高解决PID效应的效果。
总之，光伏逆变器PID解决方案通过应用PID算法和其他相关技术手段，可以有效减少PID效应对光伏逆变器性能的影响，提高系统的稳定性和效率。
光伏 逆变器 pid功能模块 原理
光伏逆变器 pid功能模块原理光伏逆变器PID功能模块原理光伏逆变器是将光伏发电系统中直流电能转换为交流电能的关键设备。
在光伏逆变器中，PID (Potential Induced Degradation) 功能模块起着重要作用。
PID是指在光伏电池组件中，由于电场效应引起的电位漂移现象，导致组件性能下降的问题。
为了解决PID问题，逆变器中引入了PID功能模块。
PID功能模块的原理主要包括电压去偏、电流补偿和自动校正等几个方面。
首先，电压去偏是指通过检测光伏电池组件输出电压的偏差，对输出电压进行调整，以消除电位漂移引起的电压降低。
在光伏逆变器中，通过对输入电压进行采样和测量，然后与设定值进行比较，控制传感器对输出电压进行调节，使其达到预定值。
电流补偿是指通过精确测量光伏电池组件输出电流的偏差，并对输出电流进行补偿，以消除电位漂移引起的电流损失。
逆变器中的电流传感器可以实时监测输出电流的变化情况，然后反馈给PID功能模块，通过对电流进行调节，使其恢复到正常值。
自动校正是PID功能模块的关键部分。
逆变器通过预先设定的算法，对输出电压和电流进行采样和计算，然后根据计算结果进行自动校正，以确保光伏电池组件的性能保持在最佳状态。
自动校正可以周期性地检测和调整光伏电池组件的输出电压和电流，以保证系统的稳定性和效率。
光伏逆变器PID功能模块的工作原理是通过对输出电压和电流进行检测和调节，以消除电位漂移引起的性能下降问题。
通过精确的测量和计算，PID功能模块可以实时监控光伏电池组件的输出状态，并及时进行补偿和校正，以保证系统的正常运行。
总结起来，光伏逆变器PID功能模块的原理是通过电压去偏、电流补偿和自动校正等方式，对光伏电池组件的输出电压和电流进行检测和调节，以消除电位漂移引起的性能下降问题。
PID功能模块的引入，可以有效提升光伏发电系统的效率和可靠性，保证系统的稳定运行。
在未来的光伏逆变器技术发展中，PID功能模块将继续得到广泛应用并不断优化，以满足不同光伏发电系统的需求。
华为 SmartACU2000B 智能子阵控制器快速指南说明书
HUAWEI TECHNOLOGIES CO., LTD.SmartACU2000B 智能子阵控制器快速指南(无PID 模块,800V AC)文档版本：07部件编码：31509274发布日期：2023-09-111名称型号电压等级配置智能子阵控制器SmartACU2000B-D-PLCD ：支持≤ 800V三相交流输入PLC ：支持单路PLC 通信，无PID 模块，无24V 直流输入输出SmartACU2000B-D-2PLC 2PLC ：支持双路PLC 通信，无PID 模块，无24V 直流输入输出SmartACU2000B-D-PLC-24VPLC-24V：支持单路PLC 通信，无PID 模块，有24V 直流输入输出SmartACU2000B-D-2PLC-24V2PLC-24V ：支持双路PLC 通信，无PID 模块，有24V 直流输入输出机柜外观挂装件柜门•安装设备前请详细阅读用户手册，了解产品信息及安全注意事项。
未按照本文档与用户手册的内容存储、搬运、安装和使用设备而导致设备损坏，不在设备质保范围内。
您可以登录技术支持网站（https:///enterprise ），查阅用户手册和安全注意事项等信息。
•由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
•手册中的“危险”、“警告”、“注意”、“须知”事项，并不代表所应遵守的所有安全事项，您还需遵守相关国际、国家或地区标准，以及行业实践。
•设备所有操作必须由有资格的专业人员或已培训人员进行。
操作人员应充分熟悉整个系统的构成、工作原理及项目所在国家/地区的相关标准。
•作业过程中必须使用专用绝缘工具，佩戴专用个人防护用具，如穿防护服、绝缘鞋，戴护目镜、安全帽、绝缘手套等。
•安装设备前请根据《装箱清单》检查交付件是否完整齐备，有无任何明显的外部损坏。
华为光伏逆变器PID模块 用户手册 02
本用户手册图片仅供参考，具体请以产品实物为准。
读者对象
本手册适用于光伏电站操作人员及具备相应资质的电气技术人员。
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号
说明
用于警示紧急的危险情形，若不避免，将会导致人员死 亡或严重的人身伤害。
用于警示潜在的危险情形，若不避免，可能会导致人员 死亡或严重的人身伤害。
文档版本 02 (2016-09-30)
华为专有和保密信息
ii
版权所有 © 华为技术有限公司
PID 模块 用户手册
符号
前言
说明
用于警示潜在的危险情形，若不避免，可能会导致中度 或轻微的人身伤害。
6 系统运行........................................................................................................................................35
文档版本 02 (2016-09-30)
刷新 2.3 组网应用。 刷新 9 技术数据。
文档版本 01 (2016-06-03)
第一次正式发布。
文档版本 02 (2016-09-30)
华为专有和保密信息
iii
版权所有 © 华为技术有限公司
PID 模块 用户手册
目录
目录
前 言................................................................................................................................................. ii
PID效应及解决方案
PID效应及解决方案一、什么是PID?PID (Potential Induced Degradation) Test为电位诱发衰减测试，也称之为System Voltage Durability Test。
PID最早是Sunpower在2005年发现的。
组件长期在高电压作用下使得玻璃、封装材料之间存在漏电流，大量电荷聚集在电池片表面，使得电池片表面的钝化效果恶化，导致FF、Isc、Voc降低，是组件性能低于设计标准。
在2010年，NREL和Solon证实了无论组件采用何种技术的p型晶硅电池片，组件在负偏压下都有PID的风险。
二、造成PID的原因：1、外部可能的原因：光伏组件在野外环境中的实际情况和大量研究都表明了：在高温、潮湿和由于光伏逆变器阵列接地方式引起的光伏组件严重的腐蚀和衰退。
2、内部可能的原因：①系统方面----逆变器接地方式和组件在阵列中的位置决定了电池片和组件是受到正偏压或者负偏压，实际电站运行情况和研究结果表明：如果阵列中间一块组件和逆变器负极输出端之间的所有组件出于负偏压下，则越靠近福输出端的组件的PID现象越明显。
而在中间一块组件和逆变器正极输出端之间的所有组件出于正偏压下，PID现象不明显。
②组件方面----环境条件如温湿度使电池片和接地边框之间形成漏电流。
封装材料、背板、玻璃和边框之间形成了漏电流通道。
导致产生PID现象③电池方面----电池片由于掺杂不均匀导致方块电阻不均匀；优化电池效率而采取的增加方块电阻会使电池片更容易衰减，导致容易发生PID现象。
三、解决方案：1、系统安装时，可以采用串联组件的负极接地或是在晚间对组件和大地之间施加正电压。
2、对组件而言，由于湿度是PID现象产生的因素之一，所以封装的方式也非常关键。
所以在背板、硅胶方面提出了新的要求，以期降低水气进入组件的程度，降低PID产生的因数；新技术，使用玻璃代替背板（双波组件），是抗PID效应的最佳选择。
光伏逆变器pid
光伏逆变器pid光伏逆变器PID光伏逆变器是将太阳能发电系统中直流电转换为交流电的关键设备。
PID（Potential Induced Degradation）即潜在感应腐蚀，是指光伏组件在特定环境下产生的电势差，导致发电效率下降的现象。
光伏逆变器PID是为了解决光伏组件PID效应而设计的一种技术。
光伏逆变器PID效应的原因是由于光伏组件在工作过程中，组件与地面或其他接地物之间形成了电势差。
这种电势差会引发电流在光伏组件的玻璃和背板之间流动，导致电压损失，进而减少光伏组件的发电效率。
光伏逆变器PID技术的出现，旨在通过控制逆变器的输出电压，减小光伏组件之间的电势差，从而有效抑制PID效应，提高光伏系统的发电效率。
光伏逆变器PID技术的核心是PID抑制算法。
在光伏逆变器中，通过加入PID抑制算法，可以在逆变器输出电压中引入一定的频率和幅度的波动，以抵消光伏组件产生的电势差。
这种波动可以有效地减小电势差，降低PID效应对光伏组件的影响。
PID抑制算法的实现需要逆变器具备一定的控制能力。
光伏逆变器PID技术通常采用先进的数字信号处理器（DSP）作为控制核心，通过对逆变器输出电压进行实时监测和调整，来实现PID效应的抑制。
此外，PID抑制算法还需要考虑光伏组件的工作状态、环境温度、光照强度等因素，以便根据实际情况进行动态调整，以最大程度地减小PID效应的影响。
光伏逆变器PID技术的应用可以带来多重好处。
首先，通过抑制PID效应，可以提高光伏系统的发电效率，从而增加系统的发电量，提高经济效益。
其次，PID技术可以延长光伏组件的使用寿命，减少维护和更换成本。
另外，PID抑制算法还可以提高光伏系统的稳定性和可靠性，保证系统的正常运行。
光伏逆变器PID技术已经得到了广泛应用，并取得了显著的成果。
在光伏发电领域，PID技术已经成为一项重要的技术支撑，为光伏系统的稳定运行和高效发电提供了可靠的保障。
随着光伏技术的不断发展，相信光伏逆变器PID技术将会得到进一步的完善和推广，为光伏发电行业带来更多的创新和发展机遇。
华为太阳能光伏逆变器说明书
华为太阳能光伏逆变器说明书华为光伏逆变器的主要技术指标深圳恒通源，输出电压的稳定度在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成 220V 或 380V 的交流电但。
MPPT多峰扫描逆变器应用于光伏组串有明显遮挡的场景时，“使能”该功能，则逆变器会每隔一段时间进行一次全局MPPT扫描，找到功率最大值。
MPPT扫描间隔时间(min)设置MPPT扫描的间隔时间。
RCD增强RCD指的是逆变器对大地的残余电流，为保证设备及人体安全，RCD需要被限制在标准规定的值。
若逆变器外部安装带有残余电流检测功能的交流开关，则需要“使能”该功能，减少逆变器在工作中产生的残余电流，防止交流开关误动作。
夜间无功在某些特定的应用场景中，电网公司会要求逆变器能够在夜间进行无功功率补偿，保证本地电网的功率因数能够达到要求。
夜间PID保护逆变器夜间输出无功功率，此参数设置为“使能”，逆变器识别到PID模块电压补偿异常时，逆变器会自动关机。
强适应模式在电网短路容量/电站装机容量的值小于3的情况下，电网阻抗过大将影响电网质量，可能导致逆变器不能正常工作，这种情况下，若需要逆变器正常运行，此参数设置为“使能”。
电能质量优化模式设置为“使能”时，将对逆变器的输出电流谐波进行优化。
电池板类型用于适配不同类型的光伏电池板，主要用于设置聚光电池板的关机时间。
因为聚光电池板受到遮挡时功率可能急剧变化到0，导致逆变器关机，功率恢复后重新启动的时间过长，影响发电量。
晶硅和薄膜电池板不需要进行设置。
PID补偿方向外置PID模块对光伏系统进行PID电压补偿时，需要将“PID补偿方向”与PID模块的实际补偿方向设置一致，逆变器方可进行夜间无功功率输出。
PID运行模式设置逆变器内置PID的运行模式。
PID夜间脱网修复设置是否允许PID夜间脱网修复。
PID日间脱网修复设置是否允许PID日间脱网修复。
组串连接方式设置光伏组串的连接方式。
抗pid衰减组件
抗pid衰减组件
抗PID衰减组件是一种专门设计用于提高光伏系统稳定性和延长光伏组件使用寿命的重要组件。
PID，即电位诱导衰减（Potential Induced Degradation），是一种光伏组件在长期运行过程中可能遇到的问题。
由于光伏组件长期暴露在自然环境中，受到温度、湿度、紫外线等多种因素的影响，其内部的导电性能可能会发生变化，导致组件性能下降，甚至失效。
抗PID衰减组件的设计原理主要基于以下几个方面：
材料选择：抗PID衰减组件在材料选择上非常注重，通常使用具有优异抗PID性能的材料，如特殊的封装材料、导电胶等，以提高组件的耐候性和稳定性。
结构设计：通过优化组件的结构设计，如改善电极布局、增加导电通道等，降低组件内部电位差，从而减少PID现象的发生。
工艺控制：在生产过程中，严格控制各项工艺参数，确保组件在制造过程中不受损伤，从而减少PID衰减的风险。
监测与维护：抗PID衰减组件还需要配备相应的监测设备，实时监测组件的运行状态，一旦发现异常，及时采取措施进行维护，确保光伏系统的稳定运行。
总之，抗PID衰减组件在提高光伏系统稳定性和延长光伏组件使用寿命方面发挥着重要作用。
随着光伏技术的不断发展，抗PID衰减组件的性能也将不断得到提升，为光伏产业的可持续发展提供有力支持。
华为PID防护说明
华为PID方案1 PID模块原理概述PID模块主要用于解决光伏电站中电池板由于PID效应（电势诱导衰减）引起的输出功率衰减。
在实际使用中，一般以1MW子阵为一个单元，增加一个PID模块，在逆变器工作时，PID模块一起工作。
PID模块通过在隔离变压器的N（系统可为三相三线制，N点由PID模块的三相对称电感得到）和PE间注入直流电压，从而提高电池板PV-对地电压，达到减小PID 衰减的目的。
2 SUN2000组串式逆变器子阵解决方案A. 工作原理在华为组串式逆变器SUN2000组成的子阵（例如1MW、1.25MW、1.6MW）中，模块安装于华为室外通讯柜中，可通过RS485与华为数据采集器通讯，数据采集器读取所有逆变器的PV-对地电压，再下发控制命令给PID模块，使PID模块调整输出电压，即N线对PE电压，直到数据采集器读取的所有逆变器的PV-对地电压均大于零。
系统示意图如下：图1 组串式逆变器子阵解决方案控制原理如下：图2为PID模块控制原理图，在逆变器工作后，逆变器的BUS电容中点、电池板组串电压中点与交流N 线对地电压相等，当交流N-PE 电压提高，电池板组串中点对地电压也相应提高。
例如：电池组件输入电压为600V ，数采检测到PV-对地电压为-300VDC （组串中点对地电压为零），PID 模块提高N-PE 电压到300VDC ，由于组串中点和N 之间等电位，则组串中点0-PE 电压提高到300V ，此时PV-对地电压为零。
图2 控制原理图这样的方案具有两大特性：● 系统中设置虚拟正（负）压电路，实现电池板对地正（负）电压，有效规避PID 。
● 华为组串式逆变器内置高精度RCD （残余电流检测）保护电路，即使在人不慎触碰PV+时，也可以有效限制接触电流，同时RCD 保护电路切断漏电回路，保障人体安全。
B. 组串式逆变器方案注意事项1. PID 模块必须和华为数采、逆变器配合使用。
UpvUpvUpv+2.整个子阵通过华为PID模块虚拟高阻接地，系统直流侧（如直流负极）、交流侧（如变压器N线）都不允许再有带电导体的接地。
光伏pid工作原理及作用
光伏pid工作原理及作用光伏PID，全称光伏电离损伤效应（Photovoltaic Induced Degradation，PID），是太阳能电池板产生电力时可能发生的一种性能衰退现象。
本文将介绍光伏PID的工作原理及其作用。
## 工作原理太阳能电池板是通过将光线转换成电能的方式来产生电力。
在光照下，光子会将电子从半导体中敲出并形成电子空穴对。
电子和电子空穴对会沿着电场方向集中在电池板的两个极上，形成电压差。
但是，当电池板在高温和高湿的条件下连续工作一段时间后，电池板性能会发生衰退，这就是光伏PID造成的。
光伏PID的发生原因是通过光子捕获产生掺杂中心，这个过程叫光伏电离（Photovoltaic Induced Ionization）。
光伏电离会在电池板上形成空穴和电子，据报道，光伏电离主要是由B或BF元素引起的。
这些掺杂中心将会引起电池片的电阻率增加。
根据Ohm定律，电池片电阻率的增加会导致电池片的输出电流减少。
这进而导致电池板的电能发电能力降低。
## 作用光伏PID不仅会导致电池板输出电流减少，还会导致电池板的输出功率降低。
为了避免光伏PID对电池板性能造成的长期影响，需要采取措施来防止光伏PID的发生。
在制造太阳能电池板时，已经可以采取一些措施来防止光伏PID的发生。
例如，制造商可以通过控制电池片的掺杂元素和质量来避免光伏PID的发生。
此外，也可以采取防滞回治理措施，如太阳能电池板PID BOX等。
总而言之，光伏PID是太阳能电池板可能遇到的一种性能衰退现象，严重影响电池板能源输出的能力。
只有采取预防措施才能确保电池板长期的高效能够发电。
光伏逆变器PID解决方案
无锡上能新能源有限公司PID解决方案简介
对地漏电流 传感器 负极接地 保险 电压采样 网络 对地电阻 并联网络 数字隔离检 测电路
SINENG
立足清洁能源 专注科技创新
无锡上能新能源有限公司PID解决方案简介
电阻降压不隔离检测技术
PV电压经电阻降压后直接送给逆变器检测控制电路 则PV端口和检测控制电路之间无电气隔离，当PV接地后，容 易有共模电流经过电阻流经检测控制电路，引起检测控制异常。
无锡上能新能源有限公司PID解决方案简介
对于已既定电池品牌的光伏发电系统，通常采用两种方法来解决极板 PID问题：
1.逆变器侧通过负极接地组件，将电池板负极接地;（大型地面电站）
2.夜间对地施加正向电压的方式（直接并网的组串型）
3、令逆变器输出电压对大地之间叠加一个电位，让PV负极电位等于大
地电位（华为小机的大型地面电站应用）
3、在2014年5月8日由中广核召开的各逆变器厂家PID问题对策会议上，已经将 上能的上述PID解决方案作为其东部地区大型电站的必备功能。
Company Confidential 公司机密，不得公开 SINENG 立足清洁能源 专注科技创新
All rights reserved 版权所有，仿冒必究
SINENG
无锡上能新能源有限公司PID解决方案简介
PID选件
SINENG
立足清洁能源 专注科技创新
用
创
新
赢
取
未
来
无锡上能新能源有限公司
SINENG
立足清洁能源 专注科技创新
SINENG
立足清洁能源 专注科技创新
无锡上能新能源有限公司PID解决方案简介
华为智能光伏电站组串式储能解决方案说明书
华为智能光伏电站智能组串式储能解决方案华为是全球领先的ICT（信息与通信）基础设施和智能终端提供商，致力于把数字世界带入每个人、每个家庭、每个组织，构建万物互联的智能世界。
我们在通信网络、IT、智能终端和云服务等领域为客户提供有竞争力、安全可信赖的产品、解决方案与服务，与生态伙伴开放合作，持续为客户创造价值，释放个人潜能，丰富家庭生活，激发组织创新。
华为坚持围绕客户需求持续创新，加大基础研究投入，厚积薄发，推动世界进步。
2022年，华为实现销售收入6,423亿人民币。
关于华为员工总数207,000+全球最具价值品牌100强86研发人员占比55.4%全球研发投资4国家170+全球最具创新力企业8更高放电一包一优化，一簇一管理提升生命周期充放电量更优投资支持新旧电池混用分期部署减少初始容量极简运维免人工SOC标定节省运维成本安全可靠模块化设计系统多重安全防护智能组串式储能系统智能储能控制器FusionSolar 智能组串式储能解决方案箱变升压站电网接入智能光伏电站管理系统智能子阵控制器直流线缆交流线缆通讯线缆更高放电更优投资极简运维安全可靠储能系统参数型号LUNA2000-2.0MWH-4H1LUNA2000-2.0MWH-2H1LUNA2000-2.0MWH-1H1直流侧额定电压1,250 V直流侧最大电压1,500 V储能系统电池标称能量2,032 kWh储能系统支持充放电倍率≤ 0.25 C≤ 0.5 C≤ 1 C储能系统额定功率508 kW1,016 kW2,032 kW储能系统尺寸（宽x 高x 深）6,058 x 2,896 x 2,438 mm储能系统重量≤ 30 t运行温度范围-30°C~ 55°C储存温度范围-40°C~ 60°C运行湿度范围0 ~ 100%（无凝露）最高工作海拔4,000 m电池温控方式工业级空调空调配置 2 台 4 台 6 台储能系统火灾抑制系统全氟己酮+ 水喷淋储能系统通讯接口Ethernet / SFP储能系统通讯协议Modbus TCP / IEC 104储能系统防护等级IP55储能系统防腐等级C5-Medium黑启动可选满足的标准GB/T 36276-2018, GB/T 34131, UN 3536, UL9540A, IEC 62443-4-1, IEC 62443-4-2等更高放电更优投资极简运维安全可靠储能系统参数型号LUNA2000-1.0MWH-1H1直流侧额定电压1,250 V直流侧最大电压1,500 V储能系统电池标称能量1,016 kWh储能系统支持充放电倍率≤ 1 C储能系统额定功率1,016 kW储能系统尺寸（宽x 高x 深）6,058 x 2,896 x 2,438 mm储能系统重量≤ 20 t运行温度范围-30°C~ 55°C储存温度范围-40°C~ 60°C运行湿度范围0 ~ 100%（无凝露）最高工作海拔4,000 m电池温控方式工业级空调空调配置 3 台储能系统火灾抑制系统全氟己酮+ 水喷淋储能系统通讯接口Ethernet / SFP储能系统通讯协议Modbus TCP / IEC 104储能系统防护等级IP55储能系统防腐等级C5-Medium黑启动可选满足的标准GB/T 36276-2018, GB/T 34131, UN 3536, UL9540A, IEC 62443-4-1, IEC 62443-4-2等智能组串式储能系统电池包& 智能电池簇控制器电池包常规参数电芯材料磷酸铁锂(LFP)组合方式18S 1P额定电压57.6 V标称容量280 Ah / 16.13 kWh 支持充放电倍率≤ 1 C重量≤ 140 kg 尺寸（宽x 高x 深）442 x 307 x 660 mm智能电池簇控制器效率最大效率99.0%电池侧额定工作电压1,209.6 V工作电压范围40 V ~ 1,400 V 额定功率电压范围1,075 V ~ 1,320 V 最低启动电压350 V母线侧最大直流电压1,500 V额定工作电压1,250 V额定工作电流275.2 A额定功率344,000 W常规参数尺寸（宽x 高x 深）600 x 270 x 820 mm 重量≤ 90 kg冷却方式智能风冷防护等级IP66LUNA2000-200KTL-H1智能储能控制器效率曲线90%91%92%93%94%95%96%97%98%99%100%0%10%20%30%40%50%60%70%80%90%100%1180V 1200V 1300V负载率转换效率最大效率99%模块化设计IP66防护等级LUNA2000-200KTL-H1电路框图~=内置交直流防雷支持以太网通信智能并网算法LUNA2000-200KTL-H1技术参数效率最大效率99.0%直流侧额定直流电压1,180 V最大直流电压1,500 V工作电压范围1,180 V ~ 1,500 V最大直流电流207.6 A最大接入路数1交流侧-并网模式额定交流功率200,000 W @40°C最大视在功率240,000 VA最大有功功率(cosφ=1)240,000W额定交流电压800 V交流电压频率50 Hz / 60 Hz最大交流电流173.2 A功率因数-1 ... +1最大总谐波失真THD i＜1% (额定工况)交流侧-离网模式（可选）额定交流电压800 Vac, 3W + PE交流电压频率50 Hz / 60 Hz最大交流电流173.2 A最大总谐波失真THD u＜1.5%（额定工况，线性负载）离网运行/黑启动支持不平衡负载运行支持（带隔离变压器场景）保护交流过流保护支持直流反接保护支持绝缘阻抗检测支持残余电流检测支持直流浪涌保护1Type II交流浪涌保护1Type II通信显示LED 指示灯，WLAN + APPUSB支持以太网支持常规参数尺寸（宽x 高x 深）875 x 820 x 365 mm重量< 99 kg工作温度-25°C~ 60°C冷却方式智能风冷最高工作海拔4,000 m相对湿度0 ~ 100%（无凝露）直流端子OT/DT端子交流端子OT/DT端子防护等级IP66防腐等级C5-Medium拓扑无变压器满足的标准GB/T 34120-2017, GB/T 34133-2017, GB/T 36547-2018, GB/T 36548-2018等1：符合IEC / EN 61643-11的兼容II类保护等级DCBOX-9/5-H0直流配电柜电气参数最大输入电压1,500 V额定输入电压1,200 V智能电池簇控制器侧最大支路电流321 A智能储能控制器侧最大支路电流193 A直流断路器数量14智能电池簇控制器最大可接入数量9智能储能控制器最大可接入数量5最大汇流能力 5 x 193 A保护直流过流保护支持环境参数工作温度-30°C~ 60°C工作相对湿度0 ~ 100%（无凝露）最高工作海拔4,000 m常规参数进出线方式储能控制器支路上进线，电池簇控制器支路下进线尺寸（宽x 高x 深）2,040 x 1,415 x 975 mm重量（不含智能储能控制器）≤ 750 kg输入输出端子OT端子防护等级IP55安装方式落地智能简单可靠SmartACU2000D 智能子阵控制器含SmartPID2000模块不含SmartPID2000模块技术参数SmartACU2000D-D-00SmartACU2000D-D-01SmartACU2000D-D-03基本配置内置数据采集器SmartLogger3000B x 1SmartModule1000A 选配1以太网口 1 or 3 (配置一台SmartModule1000A) or 6 (配置一台SmartModule1000A 和五口交换机)RS485COM x 6, 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 115,200 bps可选以太网口SFP x 2, 100 / 1,000 MbpsMBUS 接口数量¹112SmartPID2000模块数量012智能绝缘监测功能-选配环境参数工作温度-40°C ~ 60°C 相对湿度4% ~ 100%（无凝露）最高工作海拔4,000 m电气参数SmartACU 交流输入电压100 V ～240 V, L / N (L)+ PEMBUS 接口交流输入电压380 V ~ 800 V, 3PhPID 模块交流输入电压380 V ~ 800 V, 3Ph + FE (功能地)交流输入频率50 Hz / 60 Hz供电电源标配12 V 直流电源；选配24 V 直流电源机械参数进出线方式下进下出操作维护方式前操作、前维护尺寸（宽x 高x 深）640 x 770 x 315 mm880 x 770 x 369 mm重量29 kg49 kg 61 kg防护等级IP65安装方式支架、抱杆、挂墙满足的标准ROHS, IEC/EN 61000-3-2, IEC / EN 61000-3-3, EN 55011, IEC 62443-4-1, IEC 62443-4-2等智能灵活简单易用稳定可靠最多同时接入24台储能和44台PCS支持一键快速开局支持开局向导调测包括参数设置及设备接入工业级应用更高可靠性技术参数SmartLogger3000BSmartLogger3000B + SmartModule1000A设备管理最大接入设备数量200最大接入智能组串式储能/智能储能控制器数量24 / 44通信交互WAN WAN x 1, 10 / 100 / 1,000 MbpsLANLAN x 1, 10 / 100 / 1,000 MbpsLAN x 3, 10 / 100 / 1,000 Mbps光纤网口SFP x 2, 100 / 1,000 Mbps MBUS 最大交流电压800 V (±10%), 1,000 mRS485COM x 3COM x 6数字/模拟输入/输出DI x 4, DO x 2, AI x 4DI x 8, DO x 2, AI x 7PT100 / PT100002电源端口12 V, 100 mA (用于连接继电器，传感器等)防雷模块有通信协议以太网Modbus-TCP, IEC 60870-5-104RS485Modbus-RTU, IEC 60870-5-103 (标准), DL / T645显示LED LED x 3LED x 5WEB 嵌入式Web USB USB 2.0 x 1APPWLAN 连接，用于近端调试环境工作温度-40℃~ 60℃储存温度-40℃~ 70℃相对湿度5% ~ 95% （无凝露）最高海拔高度4,000 m电气参数电源适配器交流：100 V ～240 V, 50 Hz / 60 Hz ，直流：12 V, 2 A直流供电电源24 V, 0.8 A功耗典型9W ，最大15 W典型10 W ，最大18 W 机械参数尺寸（宽x 高x 深）225 x 160 x 44 mm 不含挂耳及天线350 x 160 x 44 mm 不含挂耳及天线重量 2 kg3 kg防护等级IP20安装方式挂墙，导轨，桌面安装满足的标准ROHS, IEC/EN 61000-3-2, IEC / EN 61000-3-3, EN 55011, IEC 62443-4-1, IEC 62443-4-2等SmartLogger3000B + SmartModule1000ASmartLogger3000B Smartlogger3000B 数据采集器备注:1：SmartPID 模块可应用于中压并网的电站场景，且中压电网无N 线的场景2：SmartPID 模块必须和华为智能储能控制器和SmartLoggers 适配使用.SmartPID2000 解决方案组网SmartACU2000DFE变压器SmartPID2000箱变接地排功能地线SmartLoggerA /B / CSmartPID2000 模块内置在智能子阵控制器SmartACU2000D 内，可选支持连续直流和交流绝缘监测.智能通过USB 接口和嵌入式Web 读取数据安全可靠交流侧注入对地电压，支持连续直流和交流绝缘监测SmartPID2000模块智能子阵控制器智能组串式储能智能储能控制器智能组串式储能智能储能控制器FE组网架构智能光伏电站管理系统PT/CT 电网电表环网交换机（≤15 单元/单环）…智能组串式储能智能储能控制器…SmartACU2000智能子阵控制器储能单元SmartACU2000智能子阵控制器储能单元光纤环网交换机SPPC箱变…智能组串式储能智能储能控制器…箱变…AGC / AVC / EMS / SCADA远动RTU电网调度系统精细管理高效运维易用友好安全可信从电站到电芯/组串多层级、精细化管理告警分级与过滤，提供处理建议邮件推送告警信息支持快速建站电池包3D 可视IEC 62443-4-1业内领先ML3等级IEC 62443-4-2业内首获SL2认证网络架构Email智能子阵控制器气象站Smart PVMS智能组串式储能智能光伏电站管理系统智能子阵控制器智能储能控制器智能光伏控制器以太网专线MBUS 或RS485互联网Internet自主知识产权的操作系统、数据库支持10000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServer2288X V5管理设备能力10,000等效设备形态2U机架服务器处理器2*Intel Xeon Silver 4208（2.1GHz/8-Core/11MB）内存2*32GB DDR4 RDIMM, ECC硬盘2*1.2 TB, SAS 2.5“ HDD, 10,000 RPM 操作系统Euler OS数据库Gauss DBRAID方式RAID 1网络2个PCIe网络插卡，每个网络插卡支持4*GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240 Vac/ 11 ~ 5.5 A; 240 Vdc/ 5 A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~ 40°C尺寸（宽x高x深）86.1 x 447 x 748 mm重量29 kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信.自主知识产权的操作系统、数据库支持30000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServer Pro 2288X V5管理设备能力30,000等效设备形态2U机架服务器处理器2*Intel Xeon Gold 5218（2.3GHz/16-Core/22MB）内存2*32GB DDR4 RDIMM, ECC硬盘2*1.2 TB + 8*1.8 TB, SAS 2.5” HDD, 10,000RPM 操作系统Euler OS数据库Gauss DBRAID方式RAID 1, RAID 10网络2个PCIe网络插卡，每个网络插卡支持4*GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240 Vac/ 11 ~ 5.5 A; 240 Vdc/ 5 A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~ 40°C尺寸（宽x高x深）86.1 x 447 x 748 mm重量30 kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信.25MW/50MWh海南省首个大型组串式逆变器+组串式储能示范项目方案配置•25x LUNA2000-2.0MWH-2H1•125x LUNA2000-200KTL-H0115MW/146MWh调频，旋转备用方案配置•73x LUNA2000-2.0MWH-1H1•575x LUNA2000-200KTL-H0并网时间：2022.04地点：中国海南省文昌市并网时间：2022.11地点：新加坡100MW/200MWh60MW/120MWh 电网侧+ 40MW/80MWh 用户侧方案配置•100 x LUNA2000-2.0MWH-2H0•500 x LUNA2000-200KTL-H01.6MW/8MWh保障生产连续性方案配置• 4 x LUNA2000-2.0MWH-2H0•8 x LUNA2000-200KTL-H0并网时间：2022.12地点：中国湖北省公安县并网时间：2022.03地点：中国江苏省常州市400 MW PV + 1.3 GWh BESS全球最大的100%光储微网项目方案配置•1890 x SUN2000-200KTL-H2•1318 x LUNA2000-200KTL-H1•605 x LUNA2000-2.0MWH-4H1• 2 x LUNA2000-1.0MWH-1H1•30 x JUPITER-9000K-H0, 6 x STS-3000K-H1上线时间: 2022年底项目地: 日本0.7 MW PV + 1MWh BESS企业绿电& 灾备方案配置• 5 x SUN2000-125KTL-JPH0•1x LUNA2000-1.0MWH-1H1•3x LUNA2000-100KTL-NHH1上线时间: 2022年底(一期)项目地: 沙特The text and figures reflect the current technical state at the time of printing. Subject to technical changes. Errors and omissions excepted. Huawei assumes no liability for mistakes or printing errors. For more information, please visit .Version No.:01-(201902)版权所有©华为技术有限公司2023。
华为FusionSolar智能光伏电站解决方案技术白皮书
持平
持平
高 3%
低
平均高 5%
一般不高于 80%
25 年的系统可靠运行免维护设计
逆变器等关键部件 5 ～ 10 年需全部更换
分布式并联系统。故障次数少 30%，系统
故障对发电量的影响只有传统方案的 1/10，
串联系统，系统可用度低
质保期外的维护成本只有传统方案的 1/5
组串级监控，精度大于 0.5% 多路 MPPT，
等环境破坏；电磁辐射小，保护人体健康。智 能光伏电站实现了人与环境和谐共处，大幅增
通过数据实时采集、云存储和在线专家分析 加了光伏电站的适用范围，为光伏入户创造了
系统，电站可自动体检，给出基于收益最大化的 条件。
维护建议，如清洗建议、部件更换和维护建议等，
实现预防性维护；积累长期运营数据，综合分析 3 智能光伏电站解决方案与传统光伏电站
管理和运维手段
管理系统
云存储为基础，大数据挖掘和专家分析
系统支撑的开放平台，用户可自定义报
传统 CS 架构，封闭的管理系统
表和二次开发
无风扇，29 dB 的低环境噪声；
一般噪声大于 50 dB 以上；需土建基础；
无需土建基础；电磁辐射小
电磁辐射高
33 SOLAR ENERGY 08/2014
主动安全，减少直流线缆长度，去除直流 被动安全，直流传输距离长，有熔丝等
汇流等，主动规避直流传输带来的安全和 易损部件，在复杂光照条件和屋顶环境
防护问题
存在着火等安全隐患
电池板负极无需接地，安全规避 PID 效应 电池板负极需接地，存在安全隐患
提供面向全球、一体化、全流程的自动化
面向电站的、以监控为主的单电站
3) 25 年的系统可靠运行免维护设计。 智能控制器采用 IP65 防护等级，实现内部 和外部的环境隔离，使器件保持在稳定的运行 环境中，降低温度、风沙、盐雾等外部环境对 器件寿命的影响；系统无易损部件，无熔丝、 风扇等需定期更换器件，实现系统免维护；借 鉴华为通信基站产品全球海量发货及部署的设 计和质量管理经验，从器件到系统实现 25 年可 靠性设计及寿命仿真；加上严格的验证测试， 保证系统部件在整个生命周期内无需更换，可 靠、经济运行。 4) 光伏电站装机容量的实际利用率高。 智能光伏电站年平均故障次数比传统集中式 方案少 30%，系统故障对发电量的影响只有传统 方案的 1/10，质保期外的维护成本只有传统方案 的 1/5。传统的光伏电站本质上是一个串联系统， 直流汇流箱、直流配电柜、机房散热及辅助源供 电设备、逆变器大机等任何一个部件的故障均会 造成部分或全部光伏阵列发电损失，由于需要专 业人员维护，修复周期长、成本高。而智能光伏 电站结构简单，本质上是一个分布式的并联系统， 单台逆变器的故障不影响其他设备运行，而且由 于体积小、重量轻、现场整机备件，易安装维护， 大幅提升了系统的可用度。 5) 组串级的智能监控及多路 MPPT 跟踪技 术，确保电站“可视、可信、可管、可控”。 智能光伏电站对输入的每一路组串进行独立 的电压电流检测，检测精度是传统智能汇流箱方 案的 10 倍以上，为准确定位组串故障、提高运 维效率奠定了基础。多路 MPPT 技术，降低遮挡、 灰尘、组串失配的影响，平坦地形下发电量提升 5% 以上；在屋顶、山地电站中降低不同朝向、
PID调节在光伏发电中的应用提高太阳能利用率
PID调节在光伏发电中的应用提高太阳能利用率光伏发电是一种利用太阳光的能源转化技术，能将太阳能转化为电能。
然而，在实际应用中，光伏发电系统会受到光照强度变化、温度变化以及阴影遮挡等因素的影响，导致系统效率下降。
为了提高太阳能的利用率，PID调节技术应运而生。
一、PID控制原理PID控制是一种经典的反馈控制方法，通过对系统的测量值、设定值以及误差进行综合处理，输出一个控制量来调节系统状态。
PID控制器由比例（P）、积分（I）以及微分（D）三个部分组成。
比例部分根据误差大小进行控制，积分部分根据误差的积累进行控制，微分部分根据误差的变化率进行控制。
PID控制器可以通过不断调整这三个参数来达到最佳控制效果。
二、PID调节在光伏发电中的应用1. 光照强度调节光照强度是光伏发电系统的关键因素之一，光照强度的变化会导致发电效率的波动。
PID调节可以根据光照强度的变化，自动调整光伏发电系统的工作状态，保持发电效率的稳定性。
当光照强度减弱时，PID 控制器可以自动增加发电系统的工作电压，提高输出功率。
反之，当光照强度增强时，PID控制器可以降低发电系统的工作电压，实现最佳的功率匹配。
2. 温度补偿温度是光伏发电系统的另一重要因素，温度的变化会导致光伏组件的特性参数发生变化，从而影响系统的发电效率。
PID调节可以根据温度变化对光伏发电系统进行自动补偿。
当温度升高时，光伏组件的电压会降低，此时PID控制器可以自动增加工作电流，以保持系统输出功率的稳定性。
反之，当温度下降时，PID控制器会相应减少工作电流，实现最佳的电流匹配。
3. 阴影遮挡补偿在光伏发电系统中，阴影遮挡是影响发电效率的重要因素之一。
当部分光伏组件受到阴影遮挡时，其输出功率会急剧下降。
PID调节可以通过监测光伏组件的输出功率，自动调整整个系统的工作状态，实现对阴影遮挡的补偿。
当发现有组件受到阴影遮挡时，PID控制器会自动降低该组件的工作电流，以避免整个系统功率损失过大。
华为 SUN2000-30 36 40KTL-M3 智能光伏控制器 说明书
电路框图MPPT1输出输出隔离EMI 逆变电路滤波器继电器滤波器MPPT2AFCI EMI 传感器滤波器MPPT3交流浪涌保护器MPPT4电流直流传感器开关直流浪涌保护器SUN2000-30/36/40KTL-M3SUN2000-30/36/40KTL-M3智能光伏控制器效率曲线95%96%97%98%效率[%]99%0%20%40%60%负载[%] SUN2000-40KTL-M380%100%800V540V 600V更高收益配合优化器，最高可提升30%发电主动安全AI 加持的主动电弧防护及精准定位灵活通讯支持WLAN, Fast Ethernet,4G 通讯技术参数SUN2000-30KTL-M3SUN2000-36KTL-M3SUN2000-40KTL-M3效率最大效率98.6%中国效率98%输入最大直流输入电压11,100V每路MPPT 最大输入电流26A (双路) / 20 A (单路)最大短路电流40A 启动电压200VMPPT 电压范围2200V ~1000 V额定输入电压600V 最大输入路数8MPPT 数量4输出额定输出功率30,000W 36,000W 40,000W 最大输出视在功率33,000VA40,000VA44,000VA额定输出电压220Vac /380Vac /480Vac ，3W /N +PE输出电压频率50Hz /60Hz额定输出电流45.6A 54.7A 60.8A 最大输出电流50.4A 61.1A67.2A功率因数0.8超前... 0.8滞后最大总谐波失真<3%保护AFCI 智能电弧防护支持组件PID 修复3支持输入直流开关支持防孤岛保护支持输出过流保护支持输入反接保护支持组串故障检测支持直流浪涌保护TYPE II 交流浪涌保护TYPE II 绝缘阻抗检测支持残余电流检测支持干节点远程功率调度支持通信显示LED 指示灯；内置WLAN + FusionSolar APPRS485支持智能通信棒选配：WLAN-FE 智能通讯棒，4G 智能通讯棒MBUS是（仅支持数采场景）常规参数尺寸640x 530x 270mm工作温度-25~+ 60℃ (额定输入下45℃以上降额)工作相对湿度0%RH ～100%RH 最高工作海拔4,000m (4,000m 以上降额)冷却方式自然对流直流连接器Staubli MC4交流连接器防水PG 头+ OT/DT 端子重量（含安装件）43kg 防护等级IP66拓扑方式无变压器匹配优化器适配优化器型号SUN2000-450W-P满足的标准并网标准NB/T 32004，领跑者，低电压穿越/电网适应性测试，高电压穿越测试SUN2000-30/36/40KTL-M3技术参数*1最大输入电压为直流电压上限，任何更高的输入直流电压都可能损坏逆变器。
华为智能光伏电站解决方案防PID模块应用指导
目录第1章华为防PID解决方案 (1)1.1 华为防PID效应解决方案原理 (1)1.2 SUN2000系列产品防PID效应解决方案 (1)第2章防PID模块应用指导 (3)2.1 华为防PID模块安装方式 (3)2.2 箱变与通讯柜的连接 (4)第3章华为智能光伏电站防PID模块应用指导书checklist (6)第1章华为防PID解决方案1.1华为防PID效应解决方案原理对于P型电池板，抬升PV-对地电压，可抑制组件PID衰减；对于N型电池板，则需要降低PV+对地电压来抑制组件PID衰减；以下方案以P型电池板为例。
在逆变器工作后，逆变器的BUS电容中点、电池板组串电压中点与交流N线对地电压相等，当交流侧N-PE之间电压提高，电池板组串中点对地电压也相应提高。
在逆变器工作时，防PID模块一起工作，防PID模块通过在隔离变压器的交流虚拟中点（系统为三相三线制，交流虚拟中点由PID模块的三相对称电感合成得到）和PE之间注入直流电压，以提高电池板PV-对地电压，从而达到减小PID衰减的目的。
华为防PID模块工作原理框图如图1-1。
图1-1 PID模块工作原理图1.2SUN2000系列产品防PID效应解决方案1.2.1 工作原理在华为组串式SUN2000系列逆变器组成的子阵中，防PID模块安装于华为室外通讯柜中，通过RS485与华为数据采集器通讯，数据采集器读取所有逆变器的PV-对地电压，再下发控制命令给PID模块，使防PID模块调整输出电压，即交流虚拟中点对地电压，直到数据采集器读取逆变器的PV-对地电压均接近于0V，起到抑制组件PID衰减的作用。
原理框图如图1-2。
图1-2华为PID模块工作原理框图1.2.2华为专利技术安全规避PID效应华为防PID效应解决方案具有两大特性：（1）PI D模块放置于通讯柜中，控制采用交流对地注入电压方式。
防PID模块根据逆变器电压自动调整输出电压，使所有PV电池板PV-对地电压接近于0V。
华为、阳光电源、锦浪、固德威……逆变器上的PID功能有什么
华为、阳光电源、锦浪、固德威……逆变器上的PID功能有什么华为、阳光电源、锦浪、固德威……逆变器上的PID功能有什么莫莫在苏杭原创2022-01-26 18:04·优质科技领域创作者你知道华为、阳光电源、锦浪、固德威等等这些逆变器上的PID 功能有什么大作用吗？下面就给大家讲讲这个功能有什么用。
建议大家最好选配有这样功能的逆变器。
一位在美国的朋友问我，他们那里有一座地面光伏电站，运行几年后突然发电功率大幅度下降，这是什么情况呢？光伏电站发电功率突然衰减的原因很多，没办法告诉他答案，于是我又问了很多信息，终于大致知道问题在哪里了？沙漠中光伏电站非常干燥，PID效应不太明显这个地面电站是建在一片洼地里面的，早上经常会被雾气笼罩，有时整个电站都会被雾气包起来，环境非常潮湿，电站正常运行五六年后突然出现功率断崖式衰减，组件表面看不出任何问题。
根据这些情况分析，大致判断是PID效应导致光伏组件发电功率骤降。

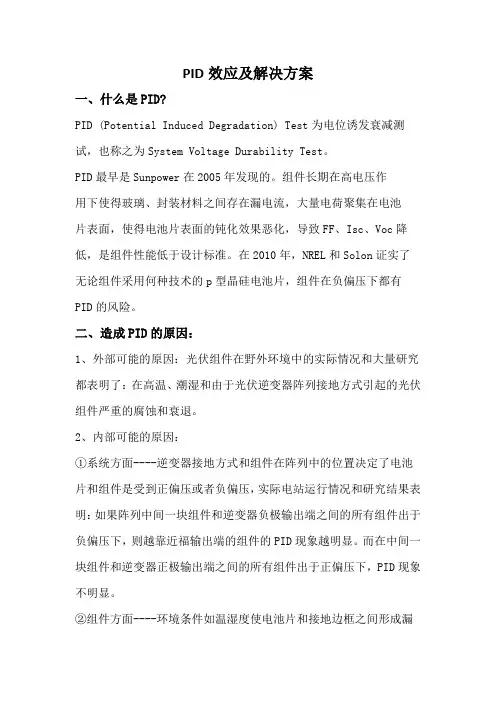

这里我先解释一下什么叫PID效应(Potential Induced Degradation)，PID效应中文叫做电势诱发衰減效应。
PID效应产生后，大量的电荷聚集在表面，使光伏电池表面钝化效果恶化，最终引起电池功率衰减。
出现PID效应的组件表面一般看不出什么明显的损坏。
这里简单介绍一下PID效应的产生机制。
现在常规的解释是环境中的水汽进入组件内部以后，EVA酯键在遇到水后发生分解，产生可以自由移动的醋酸，醋酸和玻璃表面碱反应后，产生了钠离子。
钠离子在外加电场的作用下向电池片表面移动并富集到减反层而导致PID 现象的产生。
PID与电池、玻璃、胶膜、温度、湿度和偏置电压有关。
目前PID可以从组件、系统和设备上面进行预防和解决。
水面电站越来越多，PID效应发生概率大增首先，如果电站是建设在水面、海边或者是洼地这些非常潮湿的地方，一定要使用有防PID效应的光伏组件。
第二，如果可以选择场地的话，最好是选择在干燥的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第1章华为防PID解决方案 (1)
1.1 华为防PID效应解决方案原理 (1)
1.2 SUN2000系列产品防PID效应解决方案 (1)
第2章防PID模块应用指导 (3)
2.1 华为防PID模块安装方式 (3)
2.2 箱变与通讯柜的连接 (4)
第3章华为智能光伏电站防PID模块应用指导书checklist (6)
第1章华为防PID解决方案
1.1华为防PID效应解决方案原理
对于P型电池板，抬升PV-对地电压，可抑制组件PID衰减；对于N型电池板，则需要降低PV+对地电压来抑制组件PID衰减；以下方案以P型电池板为例。
在逆变器工作后，逆变器的BUS电容中点、电池板组串电压中点与交流N线对地电压相等，当交流侧N-PE之间电压提高，电池板组串中点对地电压也相应提高。
在逆变器工作时，防PID模块一起工作，防PID模块通过在隔离变压器的交流虚拟中点（系统为三相三线制，交流虚拟中点由PID模块的三相对称电感合成得到）和PE之间注入直流电压，以提高电池板PV-对地电压，从而达到减小PID衰减的目的。
华为防PID模块工作原理框图如图1-1。
图1-1 PID模块工作原理图
1.2SUN2000系列产品防PID效应解决方案
1.2.1 工作原理
在华为组串式SUN2000系列逆变器组成的子阵中，防PID模块安装于华为室外通讯柜中，通过RS485与华为数据采集器通讯，数据采集器读取所有逆变器的PV-对地电压，再下发控制命令给PID模块，使防PID模块调整输出电压，即交流虚拟中点对地电压，直到数据采集器读取逆变器的PV-对地电压均接近于0V，起到抑制组件PID衰减的作用。
原理框图如图1-2。
图
1-2华为PID模块工作原理框图
1.2.2华为专利技术安全规避PID效应
华为防PID效应解决方案具有两大特性：
（1）PI D模块放置于通讯柜中，控制采用交流对地注入电压方式。
防PID模块根据逆变器电压自动调整输出电压，使所有PV电池板PV-对地电压接近于0V。
达到抑制PID的目的。
（2）华为组串式逆变器内置高精度RCD（残余电流检测）保护电路，即使在人不慎触碰PV+时，也可以有效限制接触电流，同时RCD保护电路切断漏电回路，保障人体安全。
传统集中式逆变器采用负极接地方案，负极通过熔丝直接接地，熔丝只能保护设备安全，不能保护人身安全，维护人员触摸正极带电部位或交流带电导体，会导致电击；由于触电后无RCD保护，因此有生命危险。
图1-3 组串式方案系统框图
第2章 防PID 模块应用指导
2.1 华为防PID 模块安装方式
华为防PID 模块（包含直流电源和电感）必须和华为数据采集器、逆变器（三相逆变器）配合使用；防PID 模块已安装于华为室外通讯柜中，增加华为数据采集器即可实现防组件PID 功能；华为室外通讯柜内部主要设备接线图如图2-1，其中，电源线输入端连接至箱变低压侧预留刀熔开关，地线输入端连接至箱变低压侧接地排；防PID 模块通讯柜内安装位置如图2-2所示.
PID X1转接端子排
X2转接端子排
地排
图2-1通讯柜内部接线图
图2-2通讯柜内PID 安装位置意图
2.2箱变与通讯柜的连接
（1）将通讯柜端子L1，L2，L3连接至箱变低压侧预留刀熔开关下方，PE 端子连接至箱变接地排，保证PID模块输出功能地可靠接地；示意图如图2-3。
图2-3 通讯柜和箱变低压侧连接示意图
图2-4箱变低压侧预留隔离开关和熔丝安装示意图
图2-5 PID输出PE连接至箱变低压侧地排示意图
隔离变压器的逆变器侧或升压变低压侧要求对地工作电压不小于600Vac，需
要预留一路刀熔开关，供通讯柜（带PID通讯柜）或PID（无通讯柜方案）连接注入电压，该支路电气上必须与箱变低压逆变器接入母排直接相连，不能从箱变内置隔离变压器接入。
需要预留安装位置的器件规格如表2-1所示。
表2-1 箱变低压侧预留刀熔开关规格
第3章华为智能光伏电站防PID模块应用指导书
checklist
使用华为PID方案需要检查是否满足下述要求：。
