展讯芯片类手机维修
MTK芯片手机维修课件
3
拆卸卡托架
将卡托架从手机中取出，确保不损坏卡
拆卸组件
4
槽。
仔细拆卸各个组件，确保不损坏连线和 连接器。
MTK手机屏幕更换维修流程
学习如何更换MTK手机的屏幕，并了解更换过程中需要注意的事项。
步骤
1. 准备所需工具和新的屏幕。 2. 拆卸旧屏幕，小心处理脆弱的连接线。 3. 安装新屏幕并连接所有线缆。 4. 测试屏幕是否正常工作。
注意事项
• 确保屏幕型号和手机兼容。 • 小心处理屏幕和连接线，避免损坏。 • 按照正确的顺序连接线缆，避免连接错误。 • 在安装后测试屏幕以确保功能正常。
MTK手机电池更换维修流程
介绍MTK手机电池更换的步骤，并提供一些建议以延长电池的寿命。
1
步骤
1. 关闭电源并准备所需工具。 2. 拆卸手机背部覆盖物。 3. 小心取出旧电池并安装新电池。 4. 重新装上背部覆盖物并启动手机。
3 修复无线模块
检查无线模块的连接和天线，进行必要的修复或更换。
MTK芯片手机维修课件
欢迎来到MTK芯片手机维修课件！这个课件将帮助你了解MTK芯片手机的特点 以及解决各种常见故障的方法。
MTK芯片及其特点介绍
介绍MTK芯片在手机中的作用以及其独特的特点，包括性能优势和节能功能。
1 高性能
MTK芯片提供卓越的性能，使手机操作更加流畅。
2 低功耗
MTK芯片采用先进的节能技术，延长手机电池寿命。
3 多功能
MTK芯片集成了多种功能模块，如Wi-Fi、蓝牙和GPS，提供更多便利。
常见MTK手机故障诊断
学习如何快速定位和诊断MTK手机常见的故障，并提供相应的解决方案。
通电无反应
检查电源供应、电池、电路连接等问题，并分 析可能的原因。
Fdlhhdi展讯芯手机维修技巧
七夕，古今诗人惯咏星月与悲情。
吾生虽晚，世态炎凉却已看透矣。
情也成空，且作“挥手袖底风”罢。
是夜，窗外风雨如晦，吾独坐陋室，听一曲《尘缘》，合成诗韵一首，觉放诸古今，亦独有风韵也。
乃书于纸上。
毕而卧。
凄然入梦。
乙酉年七月初七。
-----啸之记。
通杀展讯不开机和无信号以及疑难杂症SC6600D具有强大的功能，它除了作为CPU之外，还能完成音频基带处理、自身电源的供给和主流的MP3、MP4功能，所以在采用该平台的机器上，我们看不到电源IC、音频IC 甚至多媒体处理IC、电路非常简洁，但因为电源IC的集成，该芯片损坏的机率也较高。
该电源IC有一个“自检”功能，即当我们用稳压电源加电后，会发现电流表有个0mA→20mA→60mA→然后轻微摆动后回零的过程，这种过程是CPU开始工作（20mA），检测字库和字库的通讯，即为三总线（60mA），最后测试软件（轻微摆动），一切通过后归零，如果我们加电后从电流表上看到这种电流反应说明逻辑部分OK，手机应有正常开机。
当按下开机键时，CPU内部的电源将会启动，启动方式为高电平触发，然后会产生三路逻辑供电，其中VMEM主要为字库供电3V。
VDDIO为接口供电，给CPU和射频局部供电，亦为3V，最后一路供电VDDCORE（1.8V）为CPU核心供电，除此之外，VRF为中频和13M供电当然前提是送往CPU的VBATT和开机线正常供电才可产生。
后补充一下：VBATT 经过开机线后由两个电阻分压后送往CPU，CPU的复位信号在E2脚可以侧道，手机显示屏的供电VLCM由D3脚输出，送给液晶屏，而13M的供电采用VRF，而不用直流供电是因为CPOU的时钟由13M和32.768KHz时钟轮流供给，所以使用了VRF这个“跳变电压”。
在实际维修中，其实我们采用“电流表”，目光盯住电流表就可以看出很多故障部位的，该CPU在满足了其“三要素”即供电、复位、时钟后，电流表将指向20mA，所以：①当加电电流不到20mA偏小，说明CPU工作的“三要素”没有满足，重点查13M是否起振和送往CPU，如果正常考虑CPU本身供电和复位是否正常，其中CPU虚焊和损坏较多。
MTK芯片系列手机的维修实例
MTK芯片系列手机的维修实例1. 背景介绍MTK芯片系列手机是一款主要在亚洲市场流行的手机产品系列。
由于其价格实惠、性能稳定以及维修方便等优点，MTK芯片系列手机在市场上享有很高的声誉。
本文将介绍一些常见的MTK芯片系列手机的维修实例，帮助读者更好地了解MTK手机的维修方法和技巧。
2. 常见问题及解决方法2.1 屏幕问题2.1.1 屏幕黑屏问题描述： MTK芯片系列手机的屏幕突然变黑，无法正常显示。
解决方法：首先，检查手机是否处于休眠状态。
如果是，尝试按下电源键重新唤醒手机。
如果屏幕仍然无法正常显示，可能是屏幕故障。
我们可以尝试重新安装屏幕连接线，或者更换新的屏幕。
2.1.2 屏幕闪烁问题描述： MTK芯片系列手机的屏幕不断闪烁，影响使用体验。
解决方法：通常，屏幕闪烁问题可能是由亮度调节过高或者屏幕驱动程序出现问题引起的。
我们可以尝试降低屏幕亮度，或者更新手机的驱动程序。
如果问题仍然存在，可能需要更换屏幕。
2.2 电池问题2.2.1 电池无法充电问题描述： MTK芯片系列手机的电池无法充电。
解决方法：首先，检查充电线和充电器是否正常工作。
如果充电线或充电器损坏，我们可以更换新的充电线或充电器。
如果充电线和充电器正常，可能是手机的充电接口损坏。
这种情况下，我们需要拆卸手机并更换充电接口。
2.2.2 电池快速耗尽问题描述： MTK芯片系列手机的电池快速耗尽，无法满足日常使用需求。
解决方法：首先，检查手机是否有过热的现象。
如果手机长时间使用导致过热，我们可以采取措施降低手机的负荷，如关闭不必要的后台应用、降低屏幕亮度等。
如果手机没有明显的过热现象，可能是电池老化。
这种情况下，我们可以更换新的电池。
2.3 按钮问题2.3.1 按钮失灵问题描述： MTK芯片系列手机的按钮失灵，无法正常操作。
解决方法：首先，检查按钮是否被灰尘或污垢堵塞。
如果是，可以使用喷气罐清洁按钮。
如果按钮仍然无法正常使用，可能是按钮组件损坏。
解决展讯CPU漏电不开机,不换CPU的绝杀方法
解决展讯CPU漏电不开机不换CPU的方法
漏电40MA~60MA，按开机键无反应，无需更换CPU，快速解决这种故障，
本人已成功修复N台，方法可靠，无赔机之忧（本来就不开机），所以
希望大家节约成本，多多赚钱~！
方法如下：事先必须拆掉排阻102 （CPU数字按键区域电路枢纽）、排除
资料漏电后使用以下方法。
Hale Waihona Puke 1 电源表加电，调到3.0V~3.1V（就是不漏电的最低电压）。
2 按开机键，应该可以看到开机画面，立刻就关机了，如果看到这种现象，
那修复的可能就是100%。
3 手机加电源，一直把电源表调到7.5V~8.0V（不会烧坏CPU），等待电流表归0
（一般再30秒时间），归0后，立刻拔掉电源。
4 把电源表调会4.2V，手机加电，如果不漏电了，那就修复成功（如果不归0，
请继续按照上述方法进行处理），按开机键， 久违的开机铃音响铛在耳畔，
5 老板~~~~收钱啦~~~~~~~~！

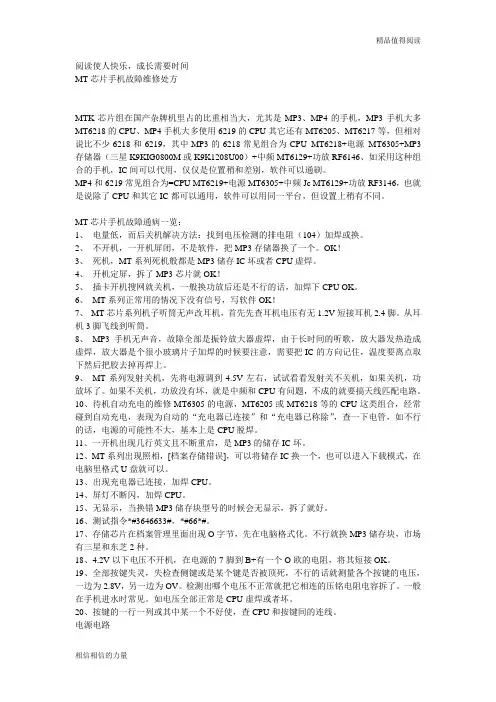

MT6219 cpu芯片手机故障维修
阅读使人快乐，成长需要时间MT芯片手机故障维修处方MTK芯片组在国产杂牌机里占的比重相当大，尤其是MP3、MP4的手机，MP3手机大多MT6218的CPU、MP4手机大多使用6219的CPU其它还有MT6205、MT6217等，但相对说比不少6218和6219，其中MP3的6218常见组合为CPU MT6218+电源MT6305+MP3存储器（三星K9KIG0800M或K9K1208U00）+中频MT6129+功放RF6146、如采用这种组合的手机，IC间可以代用，仅仅是位置稍和差别，软件可以通刷。
MP4和6219常见组合为=CPU MT6219+电源MT6305+中频Jc MT6129+功放RF3146，也就是说除了CPU和其它IC都可以通用，软件可以用同一平台，但设置上稍有不同。
MT芯片手机故障通病一览：1、电量低，而后关机解决方法：找到电压检测的排电阻（104）加焊或换。
2、不开机，一开机屏闭，不是软件，把MP3存储器换了一个。
OK！3、死机，MT系列死机般都是MP3储存IC坏或者CPU虚焊。
4、开机定屏，拆了MP3芯片就OK！5、插卡开机搜网就关机，一般换功放后还是不行的话，加焊下CPU OK。
6、MT系列正常用的情况下没有信号，写软件OK！7、MT芯片系列机子听筒无声改耳机，首先先查耳机电压有无1.2V短接耳机2.4脚。
从耳机3脚飞线到听筒。
8、MP3手机无声音，故障全部是振铃放大器虚焊，由于长时间的听歌，放大器发热造成虚焊，放大器是个很小玻璃片子加焊的时候要注意，需要把IC的方向记住，温度要离点取下然后把胶去掉再焊上。
9、MT系列发射关机，先将电源调到4.5V左右，试试看看发射关不关机，如果关机，功放坏了。
如果不关机，功放没有坏，就是中频和CPU有问题，不成的就要搞天线匹配电路。
10、待机自动充电的维修MT6305的电源，MT6205或MT6218等的CPU这类组合，经常碰到自动充电，表现为自动的“充电器已连接”和“充电器已称除”，查一下电管，如不行的话，电源的可能性不大，基本上是CPU脱焊。
展讯手机维修经验谈
展讯手机维修经验谈：0，10MA以下不开机或自检电流不能通过，换CPU可解决大部份问题！32.768也有引起小电流不开机，但可能性小很多。
1，20MA漏电不开机，一般写个软件能修复百分之九十的问题，再不行就重置或更换CPU或字库了。
2，40-60MA不开机直接写软件可搞定3，60MA漏电可开机，开机后关掉蓝牙功能试试，不行就把蓝牙供电断了或折掉蓝牙试试。
4，80MA不开机，一般写软件可解决大部分问题，不行换CPU就OK5，100-200MA漏电不开机，一般都是CPU烧坏或短路了，这个夹电源一分钟摸下CPU是不是发热可以很快判定了。
6，有复位电流，按开机键无任何反应的时候，从备用电源正极牵线到B+可解决问题。
7，手机不充电，一般查尾插电路，如无问题换CPU可解决。
8，手机无送话，送话音小，排除送话器的问题，查下送话电路，电压（1.8-2.2v)，如无问题直接换CPU搞定9，手机无听筒，排除听筒问题和线路问题，换CPU，如果不想换从尾插接根线出来，听筒另一端接地，大家都知道，我们装耳机听筒有两根线，一根会进入耳机模式，一根不会，我会接另一根就好！10，不读内存卡，量下接地阻值，阻值正常的话把座子加焊再清洗，（记得要加焊再洗）不行，换个三脚的控制管（这个问题少，但不排除）上述不行，换CPU 搞定11，不读SIM卡，基本都是卡供电控制管的问题或卡座，不行换CPU一试！12，无铃声，排除喇叭，基本都是放大管的问题，重置或更换一般可以解决，有少部分要通过换CPU来解决。
13，按键失灵，清洗一般可解决大部分问题，另外按键排线断或短路或触屏失灵也会引起按健失灵，或重置或更换CPU14，无显示，排除排线和显示屏，一般都是排阻电容加焊或更换CPU，另外写错软件也会白屏，如果是在外面修过的手机要注意，有可能写错软件引起白屏！15，开机定屏，可通过写软件解决大部份问题，另外定屏电流是死的，拆下显示屏看电流会变否，或屏的问题或触屏也会引起定屏！16，如果发现有些手机是软件故障写软件不进或写软件不好，可折下显示屏和按键膜再写，可成功，如不行，就是CPU和字库或主机断线的问题了！17，手机无信号，开机无搜网电流，显示无服务，恢复出厂设置排除软件问题后，一般更换CPU可解决问题，如不行再就是中频了！18，不装卡有信号，装卡没信号，中频引起的故障。
贺翔谈MTK手机维修技术
MTK手机的速修技术揭密:常规高手的方法和顶尖技术贺翔电流法在维修行业中,技术决定了速度,速度决定了效益!一:不开机故障的维修:1.虚焊造成的不开机故障:(1)由于手机在使用中,被挤压,摔坏,造成的不开机,(2)手机设计不合理造成的,使用时间一长就会出现虚焊现象的:如有些手机的按键盘是直接设计在主板上的,使用的时间长了造成面积大的CPU等IC 虚焊,还有一些是CPU设计得不合理,如展讯CPU,是把电源和CPU设计在一个集成块里了,犯了设计的大,电源供电块的的发热量大,你把它们做在了CPU里,就必定会造成内部发热不均匀,由于热胀冷缩,时间一长,就会在正常的使用情况下,CPU焊锡点出现虚焊.造成各种不同的故障耒,用这种展讯CPU设计的手机,使用寿命就不可能长,一年多就会出故故障在众多种手机品牌中,诺基亚手机在电源方面就设计得非常优秀,合理,它把几路供电分成多个供电块,有10多路的输出,这样做,不仅把电源做得很纯净,减少了各个工作点的相互之间的干扰,重要的是把元件的发,热量分散了,发热量降低了.使得手机的工作非常稳定,许多诺基亚的手机已经用了有7-8年时间了,还没有出过任何故障,还在继续使用……这种过硬的质量是和电源设计得优良分不开的.是值得其他品牌设计手机时借鉴.了解这些,对我们维修人员也将是非常有用,我们可以根据各种手机的生产技术特点,耒快速鉴定故障.在MTK手机中还有一个非常典型的,发热高引发的常见故障,就是MP3功放块,如果是喜欢开大音量听的手机用户,用不了几个月,这只有2毫米大的集成块就合出现虚焊,造成音小,无音,声音时有时无,音乐断断续续的故障.修这样的故障可以先用指压法.2 虚焊造成的不开机故障的维修方法:对于手机虚焊造成的不开机故障常规的的维修方法有: (为什么我在这里要说常规方法,我说的常规方法就是目前维修界普遍使用的维修方法,也是目前高手在用的方法,但是这样的维修方法和贺翔电流法是无法相比较的,电流法是速度出奇的快速,准确,而且学会后,使用起来相当的简单,不用任何的测试,和仪器.)(1)观察法:使用30倍以上的放大镜子,仔细查看主板上的元件是否有脱落,主板上集成块周围的封胶,是否有摔破裂的裂痕,裂缝,如果发现封胶上有裂缝,这位置上的集成块肯是虚焊的了,经验丰丰富的维修人员可以用看的方法,看出一些隐蔽性很强的虚焊故障,方法是有讲讲究的,笫一要用30倍以上的放大镜,笫二看的时候,要求气平心定,仔细察看,多看可以积积累经验.笫三主板一定要求清洗干净,笫4看的时候,一定要求光线好,不能用直视的方法,要求从侧面看,看的同时要不断的转动摇晃主板的观看方向和不同的面,才有可能看到非常细微的裂缝(2)指压法:常规方法修手机的虚焊故障,可以采取指压法,对于虚焊造成的不开机故障,是体积大,面积大,重量大的三大的元器件最易被摔坏和摔虚焊了,其中CPU是面积最大的,被摔过的手机,CPU虚焊的可能性也就是最大的! 我们可以用手指压住有可能虚焊的IC去按开机,看是否可以正常开机,首先是试按压住CPU,其次是按压住字库,再下耒是按压电源块,如果还不能开机,就用笫三种方法了(3)吹焊法,吹焊法就是,分别加焊CPU,电源,字库等加焊,如果还是无结果,就得,吹焊下CPU字库,电源,一一重植BGA,再一一焊上试机,对于一些被摔过的,造成集成块的周围元件虚焊的故障,不容易修,这些故障将会是千变万化的,对于这样的故障,教大家一个好方法,把风焊枪的温度和风力都调得大一些,把主板上了焊油,对准小元猛吹,这时如果发现有被吹动或者吹跑一边去的元器件,它们必定是虚焊的,就找到故障的所在了.,为什么呢?因为主板上所有的元器件,工厂在生产主板的焊接时,先上胶,虽然后再往上贴片,烘干,再上锡浆,再通过红外加温焊接成的.如果是摔坏的元器件,就必定是被摔脱胶了,所以吹溶了就会被吹移动,没有掉坏的,还应当是胶住的,就是被风抢吹溶了也不会移动.用这方法可以找出一些由于被摔成了疑难故障的手机.(4)搬家代换法:如果吹焊法解决不了,就得用搬家代换法了,吹焊下CPU字库,电源,一一重植BGA,再一一焊上试机,如果怀疑有哪个集成块坏,就一一用好的集成块代换.如果修得年头长,修的数量多,维修的经验丰富者,判定故障就会准一些,搬家的次数会少一些,维修也相对的快一些,但这要依靠维修多年的经验积累,对于同时含有2个,或是2个以上故障的手机或有断线故障的手机,依靠搬家代换法就就修不好了.就是有维修多年,经验丰富的高手也不行了.原因是由于没有办法确定哪个集成块在出故障,唯有用一吹二焊三搬家的方法,这些盲目的维修方法,不仅修不好手机,有时还会把故障进一步的扩大,把本应可能修好的手机给修报废了.在维修行业中,方法决定了速度,速度决定了效益!常规的维修方法是一种盲目的维修方法,不可能达到快速,准确的维修.如何提高维修速度!如何增加自己的维修收入是每个维修人员梦寐以求的!是不是可以拿到一台不开机的手机,在不拆机的情况下就可以知道它有没有虚焊的故障 ?可以不可以知道是哪些IC虚焊了?大家一定会说这不可能,也不可能有这样的技术!,你不通过拆机检查,不通过测量,不通过取下CPU,电源,字库等集成块,你就怎么可能会知道它们中间有虚焊的故障呢?!你难道是神仙吗?-------但是贺翔电流法就可以做的到,也是唯有电流法可以做到!电流法不是什么神仙,只是一些理论加推理的一种符合科学的一种维修技术,是人人都可以学会和撑握的一门技术.我要向大家介绍的,是一种非同寻常的维修思路,维修理论,维修推理,维修方法.不用拆机就可以判定几千种手机几万种故障:漏电,虚焊,不开机,无信号,不上网,上网不能打电话等等的故障.其快速性,准确性是目前任何其他维修方法和专业仪器无法相比的.这方法命名为贺翔电流法:(5)如何运用电流法5秒内准确判定CPU的虚焊?(6)如何运用电流法5秒内准确判定字库的虚焊?(7)如何运用电流法5秒内准确判定电源块的虚焊?注意了,这里是用的判定,而不是判断,达到判定的要求是要具有准确性的,如果一种技术没有准确性,它就没有推广的意义了,不准确的技术学了有什么用?一切从事于手机维修的人员,实际上都天天用电流法修手机,在多多少少的用看电流的方法修理手机.这和贺翔电流法有着千差万别.是在维修中发现故障是什么样的电流反映后,作为一种经验,在下一次修同样故障的手机时做为参照,这样的判断由于没有理论上的依据,是不准确的!注意,这里只可能是用作参照,和判定是有差别的,这种差别就在于准确性,我们知道同样一个不开机的故障,造成不能开机的原因是千变万化的,有几十种的,几百种的不同的故障原因.贺翔电流法研究电路,研究集成块在电路中是否正常工作?用看电流变化过程故障的方式耒看出,判定故障,这样的维修手机的方法,可以做到比其他任何方法都快,比其他任何方法都要准!手机电路板上的集成块是否正常工作?用目前的手机维修技术和测量仪器,基本上是无法测量,和判定的的,如一只电源集成块,我们可以测量的只不过是它的输出电压值,它们的供电能力有损,或者是其内部的一些接口电路有问题,是测不出的,如果供电能力下降,就有可能出现无信号的故障 ,还可能出现能上网,但是打不了电话的故障 ,又如CPU,我们可能测量到的是一些数据线和地址线的点,对于最为重要的内部的接口电路是无法测量到的,所以即使是工厂的维修部,也是只能用代换法去维修,代换法是一种盲目的维修.既谈不上快又谈不上准.电流法判定手机的电源块,CPU,字库等虚焊的故障,都可以在不打开机壳的情况下,直接的判定,判定的时间只须几秒钟,而且可以做到百分之百的准确,学习这样的方法,必须在撑握手机电路的原理和电流法的基础理论后才可以一步步学好,学到精通..所以如何判定手机虚焊的电流法的原理和方法,必须要放在学习完电源的工作原理后,再作介绍.二,由电源,CPU工作不正常造成的不开机故障:(1) 如何运用电流法5秒内准确判定电源IC坏了?(2) 如何运用电流法5秒内准确判定电源IC不工作?(3) 如何运用电流法5秒内准确判定电源IC正常?(4) 如何运用电流法5秒内准确判定CPU坏了?(5) 如何运用电流法5秒内准确判定CPU工作正常了?(6) 如何运用电流法5秒内准确判定CPU在读软件了?(7) 如何运用电流法5秒内准确判定CPU的接口电路有故障?(8) 如何运用电流法5秒内准确判定字库坏?(9) 如何运用电流法5秒内准确判定字库是工作了?(10)如何运用电流法5秒内准确判定字库的软件有故障?1) 电源块MTK6305的工作原理:MTK手机使用有二种电源IC,老型号是6305,新型号是6318.下面是电源块6305的原理图:电源6305原理图-1从图中我们可以看出,6305有7路LDO电压输出:(1)48脚=VCORE= 1.8V = 200 MA (供CPU中的MCU工作用电)(2)20 脚 =VIO=VDD= 2.8V = 100MA (供逻辑电路:CPU接口,字库电路)(3)27 脚 =VA=AVDD= 2.8V = 150MA (供逻辑电路:CPU接口,字库电路),(4)25 脚 =VTCXO=PMIC-VTCXO= 2.8V = 20MA (26M时钟供电用)(5)18 脚=VM=VMEM= 1.8V= 150MA (供字库用电)(6)8 脚 =VSIM= 1.8V/3.0V = 20MA (卡电路供电)(7)22 脚=VRTC= 32.768工作电压 = 0.6MA = 2V/1.5V (32.768时钟供电)其他一些和供电,开机相关的脚的介绍:(1)30脚=VREF参考电压,=1.3V这个参考电压起什么作用?,在什么时候要维修?如何去维修?几乎没有人介绍过,MTK电源6305 是一个电源综合管理模块,内部功能非常强大,它所输出的7组LDO电压是通过软件编程得到的的,,什么是LDO,就是高效率直流降压器,由于输出的电压都是用软件编程得耒的,其稳压的精度就靠VREF基准电压了,VREF电压又是如何得耒的呢?这个VREF参考电压是经过其内部的一只 1.3V的高精度集成稳压管,经过限流而得到.经过外接的电容, 进一步的滤波,得到更加稳定纯净的直流电压,作为标准电压,把这.1.3V的电压分成13份或者是26份,得到0.1V或者0.05V的标准电压(摩托手机是用的0.5V),用这基准电压通过软件倍18倍或者26倍后就可以得到1.8V的2.8 V的高精度稳定电压, 作为18V,2.8等等各路LDO 输出电路的基准电压,去产生出各路的LDO电压耒.依次类推,想要什么值的电压,便可用软件的方法,得什么电压,因此我们不难推断,当7路输出电压都不准确了,这种故障只可能是VREF电压偏离了1.3V造成,但是内部的高精度稳压器是不大可能损坏的,只可能是外接的滤波电容C404 出了故障,一定是电容漏电.虚焊和容量变小是不会造成电压不准的故障我在这里只是根据电源块的外部电路,和一些现有的图纸,耒作进一步的探讨分析,供维修人员参考.请看下图:我们看一下上图中笫一项的VD电压,这是供CPU的核心MCU用的,也就是CPU的运算器,CPU是由运算器,储存器,接口电路组成,手机中的CPU是长期工作的,手机要想节约用电,关键就在CPU了,CPU的省电关键又在CPU的核心MCU工作电压上,所以MTK的电源在设计时就为生产手机的厂商今后对CPU的升级作好了准备.为CPU的供电设计了4种不同的电压:1.8V 1.5V 1.2V 0.9V .如果不是用软件设置这4种供电必需的基准电压,用常规的模拟电路,仅CPU的这一路LDO就必须用到4个不同的基准电压,而且要有4种电压,就必须有4条输出线,就不可能从一个点上输出4个电压的.这种一条线上输出4个不同的电压只有运用软件可以办的到.并且图纸也给你明确的说明,是受软控制的.既然受软件控制,唯一的方法是在控制基准电压上做文章了,1.3V的基准电压是没法直接采用的,因此要想得到任何值的输出电压,唯一的办法对1.3V电压,用等分的办法.(2)32脚=PWRKEY=电源按键开关,我们也称之为开机线,正常时32脚上面是3.8V左右的工作电压,很多有关MTK手机维修技术培训说这电压耒自电源块6305,这种说法是错误的,这3.8V的开机电压是耒自电池VBAT电压,经过一只100K的电阻R401送到6305的32脚,这电压是和电池一样的值,为什么MTK的电源块要设计这么一只电阻呢?我在以后的维修技术中会讲到它.你们可要注意了,这可是一个重要的维修技术!(10) 31脚=SRCLKEN=VCXOEN:此电压耒自CPU的T1脚,是电源块6305的25脚供电路的启动电压,MTK的7路供电电压是分二次供出的,当我们按下开机按键开关时,先由18,20,22,27,48,8脚供出笫一次供电,当CPU中的32.768等部分电路开始正常工作后,由CPU的T1脚输出VCXOEN开启电压到电源块6035的31脚上,31脚上得到高电位的开启电压后,才能打开其25脚的输出,(11)33脚=PWRBB=BB开关 = BBWAKEUP电压 =CPU的工作就绪信息电压:这BB电压耒自CPU的C1脚:现在有很多的培训班和维修读书书刊把这个脚说成是维持线,是错误的,我们通常所说的维持电压,是用耒代替我们手指的一个维持继续供电的一个电压,当我们让手机工作时,用手指去按开机,直到手机开机后手指才能松开,当手机开机后,CPU就会发出一个的维持电压送到电源块上,代替了我们的手指,不用一直去按住开关了,如果是CPU 的维持电压出了故障,或是这电压没有送到电源块上去,就会出现手机开机是正常的,也可以打电话,但是松手就关机,这就是没有维持电压的故障.为了能让手机的供电继续维持下去,在设计手机电路时有很多的方法,摩托的手机用的是设置看门狗方法,三星,诺基亚,索爱,还有一些其他手机用的是设计开机维持线的方法., MTK的设计是非常的特殊,既然不是看门狗,也不是维持线,是合用了BB线作为继续供电的手段,,这BB线有三个功能:笫一个作用:是电源块三次供电的开关,我研究了MTK6318电源块,它的供电过程是分为三步,笫三步是全供电,是依靠CPU的BB电压的送到后才能打开的,第二个作用:当CPU的BB电压送到电源块的33脚,就打开了电源块的所有供电,当所有的电压都被拉高后,电源块就可以进入持久的供电方式,注意了!这时的CPU还没有开始读字库资料,也就是还没有运行开机的程序,手机是不能开机的.笫三个作用:告知电源,CPU的工作已经就绪,再下耒就可以正常工作了.只有这个BB电压(CPU工作就绪电压),到电源块上了,电源块才能全面的供电,全面的持久的维持供电,同时也只有CPU产生了BB电压,并且是这个BB电压必须是已经被正常的送到MTK的电源块上了,CPU才能去做运行程序的工作!如果我们仅仅把BB线仅当成维持线去维修理手机,,就只会在出现手机开机后松开手指就关机的故障时,才能注意到去检查BB线路的问题.读者不难从我们上面的分析中,可以看出MTK手机根本就不可能有松手关机的故障,从技术上讲是不存在这样的故障.(12)24脚 =RESET= 复位 ,复位的作用就是给手机中的计数器清O,手机中的CPU,解码器,都是由最基本的单元计数器组成的,为了正确的计数,就必须在工作前进行一次清O,这就是我们说的复位,复位有2种方式:高电位复位和低电位复位.手机是用的低电位复位方式,低电位复位是一种延迟供电的方法..MTK6305的24脚上接有一只47K的延时电阻R402,它的上端是接在VDD电压上,下端接在延时电容TVS C402上, 这二个阻容元件就组成了手机的复位电路,当我们按下开机健后,, 电容二端的电压是不能突变的,24脚上在开始的时间是是OV,电源VDD通过47K的电阻R402给电容C402充电,,24脚上的电压就开始逐步上升,这充电的时间就是复位电压的延迟时间.用这种方法给手机的CPU和解码器等含有计数,运算器的部位进行清O复位.复位以后复位脚上的电压就保持在VDD的电压2.8V上.上图中的R402电阻和C402电容,组成了电源块6305的复位电路,如果是其中的电阻,电容变值,虚焊,脱落,都会出现无复位的故障.技术决定速度,速度决定效益-----贺翔电流法是用看开机电流,判定各种手机的不开机,无信号,不发射等各种疑难故障的技术.,特点是不看图纸,无须测量,可以不用仪器修手机.只要一按开机健,在不到10秒的时间内,看出几百种手机的几千种故障!快速准确,无以匹敌.不用打开机壳,就可以判定: 哪个元器有问题,哪个集成块,虚焊,损坏,漏电,不工作,工作正常了,是不是在运行软件了?软件运行到哪了等等.解决了世界上维修技术的2大难题:（1）主板上哪个集成块坏了，没法测量。
MT手机开机后定屏白屏定屏黑屏绿屏的维修方法
MT手机开机后定屏白屏定屏黑屏绿屏的维修方法MT手机开机后定屏白屏定屏黑屏绿屏的维修方法1开机不维持的维修首先看电源6305的33脚有没有2.8的维持电压，如果有那就换电源，如果没有把CPU拆下来看看电源33脚到CPUC3脚有没有断线。
另外也不能排除软件。
VYk:c`E2如果一部MT手机只是CPU坏早成的不开机有一个现象是可以确定的就是32.768两点之间电压不一样Gm~([Ln{3--CPU6218，电源6305----4。
2负以下电压不开机, 在电源的7脚到B+有一个0欧的电阻，将其短接OK。
在电源的附近YQMWhC,8hy4MT手机不认卡100%决杀用电源的8角和27角连接<,i4Ua5 MTK..展讯.打电话对方听到有回音,通杀打电话对方听到有回音,---许多新机都会有,维修思路如下,1.当把听筒取掉.回音没有了,2.经检杳原来是听筒回路中的两个电感,感抗偏低了.(具体位置:和听筒串联的第一个黑色电感,两边各一个.记住不是接地的那些)3.解决,直接把它们去掉,换成18到25的电阻,阻值太少会有回音,太大听筒会小声. 6^`iuC56 MTK 系列采用6305电源的机器。
因其平台通用和特殊性，屏灯不亮的都可以这样修复。
不管原机是否并联还是串联，统统改为并联，然后屏灯正极接b+，负极接电源IC41#。
就可以修复一切MTK屏灯问题。
原理是，6305的41#是屏灯使能信号，B+经过灯到达6305 的41#。
灯灭时它出2.8的高电平，结果是电压差不够，不能点亮灯，需要灯亮时拉低电平，灯就点亮。
通过我试验。
百分之一百准确。
希望能帮助到大家JZ5k3#@e7 MTK-不充电的绝找fBSa8D3}`每个MT板子上都有一个充电5角管，而它是一个起保护作用的一班MT机字不充电都是5角管的毛病。
可以把它摘掉百分百OK U4D7@KY +m那直接把5伏电压加到电源的1脚就是了你不信看看图啊CPz<iU8 MTK不开机比杀gZ@+62看有没有开机电流，没有查线路，看开机键有没有对地阻止-TUJ"ep]QJ9 MTK插卡上网关机，不插卡没事，一般都是软件引起的(0-Ol 9[10 MTK充电几分钟显示屏提示"警告，充电器接触不良"故障，非充电器问题，机板的故障，望加精。
手机常见故障分析及维修
常见故障分析及维修一．不开机故障现象: 手机加电池或稳压电源，按开机键，均不能正常开机,可以加上稳压电源观察电流:1.加电短路或大电流一般是由VBAT电压与主板负极(GND)不正常通路造成.可以观察电路板上有无人为连焊,锡尖情况,有无明显的烧伤,发黑元件,作相应处理；由VBAT直接供电的元件一般有电源IC,中频IC,音频功放,射频功放,充电电路以及各路供电管.展讯平台(以下简称展讯)的VBAT电压还供到CPU,开机电路,VRTC电路和一些接口座.用"温测法"可以缩定故障范围:将电压调低,加电后,让主板保持大电流状态,找到发热的元件,将之更换,拆下的元件还可以通过测试判断好坏.2.加电有小漏电100MA以下一般由供电管,ESD管,滤波电容或一些连接座引起.可以测试电源IC输出的几路电压有没有被拉低的情况,将对应的器件更换.也可以将加电时间延长,寻找发热器件,将其更换.3.加电后,按开机键无反应常见由电池触点虚焊,开机线路元件损坏,虚焊引起,展讯的VRTC电路也会引起，电池触点虚焊后,导致VBAT电压不能正常到达电源,引起无反应.开机线路一般由开机二极管连接CPU和电源构成,其中二极管负极连接电源和开机键，正极连接CPU，开机键一端接地,这种靠将触发端对地开机的形式称为低电平开机.展讯的开机线路上一般有2～3个分压电阻,开机键要和VBAT电压触发开机,称为高电平开机.正常的展讯机在加电后都有自检过程,电流会从20MA～50MA～0MA变化,自检电流正常的主板,一般可正常开机.VRTC电路虚焊或元件损坏,会引起自检过程中按开机键可以开机,过了自检后,按开机键无反应.4.加电后,按开机键大电流若能开机,则开机后,分别测试各路电压:VMEM2.8V,VDD2.8V,AVDD2.8V,VCORE1.8V, 若不能开机,则可以按开机键,让其有电流反应的时候测试,一般其中有一路电压已经被拉低,找到这一路供电的负载(包括滤波电容和对应的元件),更换处理!例如发现AVDD被拉低,AVDD电压的负载一般只有CPU和对应的滤波电容,可先拆掉滤波电容,加电试一下是不是正常,若仍是大电流,再考虑处理CPU.5.加电后,按开机键短路常见为电源内部短路引起,展讯机开机出发端对地也会引起.6.加电后按开机键,电流从0MA～50\60MA不动, 或者晃动.这种情况一般为软件故障,处理软件有拆机和免拆机两种.7.加电后按开机键，电流在15MA以下这种情况一般表示逻辑电路没有工作，可能因为电源没有输出逻辑供电电压，也可能是CPU虚焊或损坏，判断CPU能正常工作有几个方面：其一，32.768晶体工作正常时，主板加上稳压电源，即可在晶体的两端子用示波器测试到宽带波形；其二，拆下字库，可以在C名称的一行（C3～C9）测到明显变化的线状波形，并有2.8V的幅度；其三，用数据线免拆机升级时可以正常联机；其四，在电源(MT6305的24#)处可以测到1.5V开机维持信号。
展讯芯片手机经验总结解读
展讯芯片手机经验总结第一部分不开机一．对于展讯ＣＰＵ不开机：主要检查：ＣＰＵ、字库、中频、26Ｍ、３２．７６８晶体１、展讯CPU该芯片集电源和音频在一体，所以特别容易坏，一般会出现大电流不开机、无信号、有信号条打不了电话、定屏、死机等故障２、还有该芯片通常是下载MP3或插错充电器，导致（大电流不开机）短路。
二．展讯芯片一般开机定屏：１．不是软件问题（写错软件）２．一般是硬件问题（有ｃｐｕ、字库、ｍｐ３内存ＩＣ）．３．大多是ｍｐ３内存ＩＣ工作不正常会出现定屏。
手机维修行业最权威的专业论坛)三．展讯ＣＰＵ充电器已连接或自动充电：加焊ＣＰＵ大多都可以，要不就拆下来植锡重装，再不行就得更换CPU了。
四．展讯芯片出显插卡（非法操作即将关机）的解决办法：１．就是防盗锁（格式最后一兆就ＯＫ）２．用软件仪读出密码来解开。
第二部分常见故障一．无信号１、ＣＰＵ虚焊。
２、字库虚焊。
３、中频。
４、滤波器５、写错资料也会没信号（同样的手机，主板一样，ＣＰＵ、字库都一样，它的软件不一样，写了也会引起无信号）。
二．不认卡１、卡座的问题２、ＣＰＵ的故障三．有信号条打不出电话１、ＣＰＵ虚焊２、字库虚焊３、功放问题四．开机就定屏展讯ＣＰＵ的经典故障就是一开机就定屏不动，（你写资料，换ＣＰＵ都不行，加焊ＭＰ３内存ＩＣ或换个ＭＰ３内存ＩＣ）。
五．无送话１、送话器２、ＣＰＵ坏或虚焊六．按键失灵１、按键板２、内联座七．无铃声１、响铃坏２、音频放大管坏３、ＣＰＵ虚焊４、写错软件八．不认内存卡 1.内存卡座坏一般都是内存卡座坏,或是更换的时候焊接不好,导致不读内存卡.展讯CPU芯片的几个常见故障1：开机定屏：这种机子大多是MP3芯片错乱，用48编程器擦空即可！2：没有MP3芯片手机也会开机定屏请注意！加焊了前板座子有修复了一台（前板上有MP3芯片）3：不开机：电流为30-40摆动，多数为软件，重写资料即可。
4：加电不复位：该芯片的电源集成在CPU里，虚焊容易造成不复位。
手机维修宝典
输出的检修(用频率计可示波器均可)：①测26M晶体4#是否有26M，若无，则为晶体坏掉，更换即可。②测射频IC 29#是否有26M，若无，则为电容或电阻虚焊。③测射频IC 31#是否有26M，若无，则为射频IC虚焊或坏。④检查射频IC下面那个电容是否虚焊。⑤若有必要，还可以拆下CPU，测其A2#看看26M是否送到位。
MT系列CPU和展讯通讯6600CPU出现耳机必杀
把耳机的检测脚接地即可,也就是把耳机的4脚5脚短接即可
我也谈谈MT系列的一点维修浅见
MT系列在杂牌机和一些国产机上用的比较多，其中CPU型号为6205，6217，6218，6219（有人说后三种可以同用，但本人未试过，希望试过的朋友可以讲一下）；电源都是用6305，字库就不讲了。在这里我想谈谈电源（6305）在CUP为6205上引起的一些典型故障：6305的4脚和7脚最会断线，其现象是无开机电流反应，
检修：加电后，测量开机键内圈是否有约3.6V，若无，则为电源IC的32#虚焊或坏了。
2、开机请求线：从CPU G17#经请求二极管送至电源开机脚32#，再与开机线一道通到开机键。请求线坏也会引起不开机，但有电流反应--其电流与软件故障电流一样。
三、 输出线检修（即查电源IC是否正常）：按开机键后，电源IC输出各路供电。
7350维修手册
版本 1.0.0
日期 2005-11-01
作者 Yonghong.jiang
审核
版本1.0.0
Creation
说明
CUSTOMER USE ONLY CONFIDENTIAL FOR SPREADTRUM
页展讯通信有限公司.保密.
2 页 共 23
SP7350维修手册
版本1.0.0
重要声明
版权声明 版权所有2004, 展讯通信有限公司，保留所有权利。 商标声明
CUSTOMER USE ONLY CONFIDENTIAL FOR SPREADTRUM
页展讯通信有限公司.保密.
4 页 共 23
SP7350维修手册
2. SP7350元器件分布：
版本1.0.0
CUSTOMER USE ONLY CONFIDENTIAL FOR SPREADTRUM
页展讯通信有限公司.保密.
电流正常，手机在正常模式下，FLASH未写程序,NBOOT测试点可以测到脉冲信号,可以测量 读写信号是否正常，DL完成后，手机开机，可测到数据脉冲信号。
电压，电流，时钟信号正常，打开DOWNLOAD软件，无法进入DL状态，可检查串口通信 是否正常，J3,U201,U202是否虚焊，连焊
用万用表二极管档测可测到J3上的 TX0,RX0导通电压为0.56V左右（红表笔接地）。
SP7350维修手册
版本1.0.0
SP7350维修手册
USE ONLY
CONFIDENTIAL
FONRPCIU-SSPT7O版3M5本0E-R:PM<1T.-00.00>1
<2005-11-01>
SPREADTRUM
MTK平台手机维修经验总结对你绝对有用
（3）送话有回：有一款是SMART V666 ,写了软件后要做一次恢复出厂，如果不恢复的话送话有回音。中间加电容也可解决一部分机子，还有把送话器旁边的对地电阻拆了也可以解决一部分问题，还有的要加那个套子，有的要压紧，有的是电源问题，还不行就把话筒改得离天线远一点！我修机子的一点心得，发表一下大家的意见，谢谢
6 MTK 系列采用6305电源的机器。因其平台通用和特殊性，屏灯不亮的都可以这样修复。不管原机是否并联还是串联，统统改为并联，然后屏灯正极接b+，负极接电源IC41#。就可以修复一切MTK屏灯问题。 原理是，6305的41#是屏灯使能信号，B+经过灯到达6305 的41#。灯灭时它出2.8的高电平，结果是电压差不够，不能点亮灯，需要灯亮时拉低电平，灯就点亮。。。 通过我试验。百分之一百准确。希望能帮助到大家
1开机不维持的维修 首先看电源6305的33脚有没有2.8的维持电压，如果有那就换电源，如果没有把CPU拆下来看看电源33脚到CPUC3脚有没有断线。。。。。另外也不能排除软件。 R% A1 M- @" x. U如果一部MT手机只是CPU坏早成的不开机有一个现象是可以确定的就是32.768两点之间电压不一样
2.开机在20-50毫安抖动，一般写软件即可。
3.开机定在30毫安左右，一会儿回零写软件。
4.开机在30毫安松手回零，一般是时钟晶体坏
22 MT手机出现耳机模式必杀
MT手机出现耳机模式。首先测量耳机插孔的每一只脚，如果有一只脚有2.2到2.8伏的电压的话，就直接把它接地百分之百OK
15 MTK信号差必杀
我给别人修了好多的MTK芯片的机子，在室外什么都正常，进屋就无网络，有的时候还出现紧急呼叫，我想大家都遇到过吧，我修了半个月的功放，天线开关，中频，连CPU都换了，还是修不好，后来我又接到一部和它一摸一样的机子，对比一下，仔细研究了一帆，还有一个件没有换过，[滤波器]我就把滤波器取下来换上。 天啊/？正常了。真没想到，我修了这么多天就是它没换，以前有好多都是没修好返给顾客，现在我知道了，在维修的时候不要放过没一个小件。现在我都修好了10多部了。仅供参考，还有别的快修方法，
芯片维修教程
芯片维修教程芯片维修是一项技术活动，需要专业知识和经验。
以下是一个简单的芯片维修教程，共1000字。
一、材料准备1. 静电防护手套和腕带，以避免身体静电对芯片造成损害。
2. 恢复焊接，用于修复受损的焊点。
3. 温度计，用于测量热风枪的温度。
4. 消防器材，以防万一起火时进行灭火。
5. 放大镜和显微镜，用于查看微小的焊点或破损。
二、故障排查1. 对芯片进行视觉检查，查看是否有明显的烧焦或损坏痕迹。
2. 使用万用表，检测芯片的电阻和电压数值，找出异常点。
3. 对芯片进行测温，观察是否有过热现象。
三、焊接技术1. 将芯片加热至适当温度，以软化焊点。
2. 使用恢复焊接针对受损的焊点进行修复，将焊锡涂抹在破损的焊点上。
3. 确保焊点与元件之间有良好的接触，消除焊点间的缺陷。
四、调试和测试1. 将修复后的芯片重新插入电路板中，确保正确安装。
2. 启动设备，检测芯片是否正常工作。
3. 使用仪器对芯片进行全面的功能测试，确保修复后的芯片可以正常运行。
五、注意事项1. 在进行任何操作之前，确保设备已断电，并从电源中断开。
2. 使用正确的工具和材料，避免对芯片和电路板造成额外损坏。
3. 穿静电防护手套和腕带，以保护芯片不受静电损害。
4. 在进行焊接和修复操作时，要有耐心和细致，避免失误。
5. 在操作过程中保持清洁，避免灰尘和杂质对芯片的损坏。
6. 如果修复过程中遇到问题，请及时停止操作，并请教专业人士进行指导。
这是一个简单的芯片维修教程，希望可以帮助到有需要的人。
芯片维修需要有一定的专业知识和经验，建议对于初学者来说最好在有专业人士指导的情况下进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通杀展讯不开机和无信号以及疑难杂症SC6600D具有强大的功能，它除了作为CPU之外，还能完成音频基带处理、自身电源的供给和主流的MP3、MP4功能，所以在采用该平台的机器上，我们看不到电源IC、音频IC 甚至多媒体处理IC、电路非常简洁，但因为电源IC的集成，该芯片损坏的机率也较高。
该电源IC有一个“自检”功能，即当我们用稳压电源加电后，会发现电流表有个0mA→20mA→60mA→然后轻微摆动后回零的过程，这种过程是CPU开始工作（20mA），检测字库和字库的通讯，即为三总线（60mA），最后测试软件（轻微摆动），一切通过后归零，如果我们加电后从电流表上看到这种电流反应说明逻辑部分OK，手机应有正常开机。
当按下开机键时，CPU内部的电源将会启动，启动方式为高电平触发，然后会产生三路逻辑供电，其中VMEM主要为字库供电3V。
VDDIO为接口供电，给CPU和射频局部供电，亦为3V，最后一路供电VDDCORE（1.8V）为CPU核心供电，除此之外，VRF为中频和13M供电当然前提是送往CPU的VBATT和开机线正常供电才可产生。
后补充一下：VBATT 经过开机线后由两个电阻分压后送往CPU，CPU的复位信号在E2脚可以侧道，手机显示屏的供电VLCM由D3脚输出，送给液晶屏，而13M的供电采用VRF，而不用直流供电是因为CPOU的时钟由13M和32.768KHz时钟轮流供给，所以使用了VRF这个“跳变电压”。
在实际维修中，其实我们采用“电流表”，目光盯住电流表就可以看出很多故障部位的，该CPU在满足了其“三要素”即供电、复位、时钟后，电流表将指向20mA，所以：①当加电电流不到20mA偏小，说明CPU工作的“三要素”没有满足，重点查13M是否起振和送往CPU，如果正常考虑CPU本身供电和复位是否正常，其中CPU虚焊和损坏较多。
②如果加电电流到20mA却不继续上升到60mA，说明CPU和字库之间有问题，如CPU 和字库之间断线和字库本身的损坏，而CPU时已经工作了的。
③上升到60mA却不回落到0，说明软件的检测不能通过，字库的损坏和软件的丢失均会造成此故障。
④正常的通过了“自检”，但按开机键无任何电流反应，或加电根本没有“自检”的电流反应，应重点检查VBATT供电和开机线是否正常，但在维修中，这部分电路除了问题的机率较低，多数还是CPU内部的电源管理部分出现了问题造成的，需要更换CPU方可解决问题。
⑤最后一点，加电“自检”的过程中电流偏大超出了正常60mA左右的范围，有的甚至达到了80mA左右，我们可以采用“感温法”来判断的部位，实际中几乎都是CPU损坏造成的，可能是客户使用了不当的充电器或和PC连接下载过程中发生了“意外”，这种故障其实是维修该系列平台手机中最常见的故障了，换个CPU，即可手到病除展讯芯片维修全攻略！首先展讯芯片的手机加电会自检的，先说说展讯芯片没有信号的问题对于信号弱的一般都是CPU的问题植一边就好了，很少是射频的故障，没有信号的大家可不要随便动射频，射频一般是不会坏的，大家都知道加电回自检的一般在0-50MA左右就回到0 了，但是加电电流在0-35左右会到0的就是CPU坏了换个CPU 就好了信号立马就上来了还有软件引起的无信号的写个软件就好了，小弟修了N台了，还有就是在打电话时显示00：00就结束了，这个问题大家不要去CPU不是CPU的问题是功放的事换个就好了，对于不开机和和不充电的都是CPU的事，不充电的植CPU还是不行的话只有CPU了，还有就对于加电自检后不开机的一般问题出在备用电池旁边的元件，最后补充一点按键出了2。
5。
8。
0可以用其他的都不用的也是CPU的事换个就好了1是人为的调到PCS频段拉,在电流反映上面是无搜网电流,一般在展讯6600-180上面开机后都有个搜网电流在60毫安再抖动2到3下,如果该手机没有频段选择就要写软件拉,不过我发现字库一般是K5L2731CAM的机子容易出现该现象,不怕格式化最后1兆OK F00000到FFFFFF格完后会出现校屏,不管按返回键就OK拉,此种现象在6600M3E上面也比较多,2没有信号开机后搜网电流在60毫安不停的抖动固定不下来,换26兆直接搞顶,3开机后电流搜网电流在60毫安抖动很小,为中频坏掉,还有中频会引起信号弱,切记呀!4如果不装卡信号是满的,装卡出现紧急呼叫,换功放,不行从状CPU,再不行换一个,还是不行换中频F中频坏和虚焊的较少,还有26兆,除非是你人为的损坏,如果他们坏了检测电流在15毫安左右,一般是没有装好.6600-180与6600D5-180通用,不用怀疑,我已经试过近很多台,不开机A看电流反应,如果加电电流很小在10毫安以下,不用考虑,直接换32.768,百发百中,如果不行,就从做CPU,还是不行换CPU ,不过32.768坏的较多, B如果加电电流在20至40毫安抖动为软件坏掉,写完软件不行换字库写, C加电短路换CPU ,D加电大电流换CPU ,E加电检测电流下来没有按键反映为开机二机管坏掉,可以直接短路,注意此现象检测电流没有下来之前按键可以开机,对拉次现象还有字库虚焊也会引起次现象,展讯6600D/6600M/6600M3E/660011系列手机待机电流大电池不耐用的解决方法必杀相信许多同行都接到过展讯芯片组手机待机电流大,电池不耐用的故障,6600D系列的都是CPU损坏引起的一般更换即可解决.今天接了一台660011CPU的机子也是待机电流大,按照老方法更换CPU结果故障还是一样,功放摘掉也一样,晕!一时头大没招了.最后仔细检查之下发现蓝牙芯片不正常,拆掉试之,待机电流10-15毫安一切正常!总结:6600DCPU待机电流大换CPU解决6600M3E/660011系列待机电流大换CPU解决不了的把蓝牙芯片拆掉即可解决!一展讯CPU芯片的几个常见故障1：开机定屏：这种机子大多是MP3芯片错乱，用48编程器擦空即可！2：没有MP3芯片手机也会开机定屏请注意！加焊了前板座子有修复了一台（前板上有MP3芯片）3：不开机：电流为30-40摆动，多数为软件，重写资料即可。
4：加电不复位：此类芯片的电源IC和CPU在一起，虚焊容易造成不复位。
加焊不行就是坏了，更换新元件即可！32.768损坏也会造成不复位!5：不能照相花屏：这种故障多为照相IC虚焊，加焊可解决！6: 不发射:加焊CPU 90%可以7：展讯CUP在选择网络频率的是时候有一个PCS选项，如果用户选中就会一点信号都没有，所以你见到展讯芯片无网络服务时先别动硬件看看PCS是否被选中，我遇到很多8：非法使用即将关机，用户启动防盗密码，解锁OK，解锁可以重写资料最好不要格式化特别是三星字库一格就不开机！！展讯解锁最好读出保密码或查找密码，对于插卡非法使用关机的不插卡找到安全设置选项关闭防盗密码。
目前防盗密码都为6位数在读出的密码当中你只要见到6位数的就一一输入就OK了。
其他不用输。
当然开机密码是4到6位数的。
9.展讯6600M/E的手机不需要格式化，自主平台可以直接查找密码，如果是大字库的芯片清除防盗锁需要擦除手机的NAND，也就是多媒体部分。
6600M/NAND清除防盗锁(东海免拆自主平台)方法一：1、【读字库】，备份资料2、【字库文件】选成备份资料3、【擦除Nand】4、【写字库】方法二：1、【字库文件】选成好机资料2、选中【写全字库】3、【写字库关于展讯CPU非法使用即将关机，不让输入密码，除了擦出在写入解锁的方法的另一种低风险解法找张废卡，在别的手机上输入pin码，然后在装入需要解锁的展讯芯片手机里面这是需要让你输入PIN或PUK，你随便输，多输几遍让他锁死，这时就可以让你进入手机菜单了呵呵你在把读出的资料查找密码输入就OK了等着收钱就行了部分机型好使也许有的机型不能解！二展讯芯片手机经验总结第一部分不开机一．对于展讯ＣＰＵ不开机：主要检查：ＣＰＵ、字库、中频、26Ｍ、３２．７６８晶体１、展讯CPU该芯片集电源和音频在一体，所以特别容易坏，一般大电流不开机、无信号、有信号条打不了电话、定屏、死机。
２、还有该芯片通常是下载MP3或差错充电器，导致（大电流不开机）短路。
二．展讯芯片一般开机定屏：１．不是软件问题（写错软件）２．一般是硬件问题（有ｃｐｕ、字库、ｍｐ３内存ＩＣ）．３．大多是ｍｐ３内存ＩＣ工作不正常会出现定屏。
三．展讯ＣＰＵ充电器已连接或自动充电：加焊ＣＰＵ大多都可以，要不就重做，在不行就更换。
四．展讯芯片出显插卡（非法操作即将关机）的解决办法：１．就是防盗锁（格式最后一兆就ＯＫ）２．用软件仪读出密码来解开。
第二部分信号故障一．无信号１、ＣＰＵ虚焊。
２、字库虚焊。
３、中频。
４、滤波器５、写错资料也会没信号（同样的手机，主板一样，ＣＰＵ、字库都一样，它的软件不一样，写了也会引起无信号）。
二．不认卡１、卡座２、ＣＰＵ坏三．有信号条打不出电话１、ＣＰＵ虚焊２、字库虚焊３、功放四．开机就定屏这是展讯ＣＰＵ的经典故障就是一开机就定屏不动，（你写资料，换ＣＰＵ都不行，加焊ＭＰ３内存ＩＣ或换个ＭＰ３内存ＩＣ）。
五．无送话１、送话器２、ＣＰＵ坏或虚焊六．按键失灵１、按键板２、内联座七．无铃声１、响铃坏２、音频放大管坏３、ＣＰＵ虚焊４、写错软件八．不认内存卡１、内存卡座坏２、ＣＰＵ３、一般都是卡座坏，或换的时候焊接不好，导致不认内存卡。
展讯手机配直充充电器要特别小心乱插很容易烧掉CPU！！展讯不显示的另类维修，该机为展讯SC6600D5CPU,字库为K5L2731CAM，型组合双卡双待机。
顾客来时说屏幕有时显示，有时白屏。
白屏时只要重新把电池装上再开一下机就能解决故障我试了一下手机，，果然如此。
心想肯定是软件引起此故障。
因该机未拆封维修过。
于是报价，用大王子写好的资料。
试机。
该机彻底不显示了。
不论怎样也不显示图案了。
难道软件出错了？又找了几个写入都不行。
最后把原机备份的写入还是不行。
看来故障扩大了。
夹电，看电流，电流表一下打到300MA，再复位归零。
显然不是正常的自检电流，正常的自检电流应该是0MA-100MA-200MA再停顿一下，归零！看样子非得拆机修理了。
因CPU集成音频，电源极易损坏，更换CPU吧！试机未果!开机自检电流却正常！只要把显示屏一按上自检电流就不正常了！于是将液晶屏上的对地电容全部让其下岗。
，《只拆电容，不要拆其它的》试机!手机显示正常了！看来是液晶屏线上的电容漏电引起不显示了！这个故障特别。
