高稳晶振频率
32.768khz晶振 稳定时间
32.768khz晶振稳定时间32.768khz晶振是一种非常常见的电子元器件，被广泛用于时钟、计时器等电路中。
它的稳定时间直接影响着电路的稳定性和精度，因此对于我们来说，了解晶振的稳定时间非常重要。
下面是关于32.768khz晶振稳定时间的详细介绍：1.稳定时间的定义稳定时间指的是晶振在正常使用条件下达到稳定状态需要的时间。
由于晶振是一种带有机械振动结构的电子器件，它需要一定的时间来适应环境的变化，达到稳定的振荡频率。
因此，晶振产生一个稳定的输出信号需要一定的时间，这个时间就是稳定时间。
2.理解稳定时间的重要性稳定时间是衡量晶振稳定性和精度的基本参数之一。
如果晶振的稳定时间过长，就会影响整个电路的稳定性和精度，导致计时和同步操作的误差增大。
因此，选择具有短稳定时间的高质量晶振非常重要。
3.稳定时间的影响因素晶振的稳定时间可能会受到多种因素的影响，例如晶振的结构、封装、工作温度、供电电压等等。
不同工作条件下，晶振的稳定时间也会有所差异。
因此，我们在使用晶振时需要针对具体情况来选择合适的晶振型号和参数。
4.32.768khz晶振的稳定时间表现通常情况下，32.768khz晶振的稳定时间在振荡开始后大约需要1-2秒钟才能达到较高的稳定度。
在这个时间范围内，振荡频率可能会出现一定的波动和漂移，会对比较精密的时间计量电路造成影响。
因此，在使用需要高精度计时的电路时，我们需要选择具有较短稳定时间的晶振。
5.总结32.768khz晶振的稳定时间是影响电路稳定性和精度的重要因素之一，需要在实际应用中进行充分考虑。
通过选择较为优质的晶振、采用较好的环境控制和电源电压稳定化等措施，可以实现尽可能短的稳定时间，提高电路的稳定性和精度。
恒温晶振简述
恒温晶振简述
恒温晶振简述

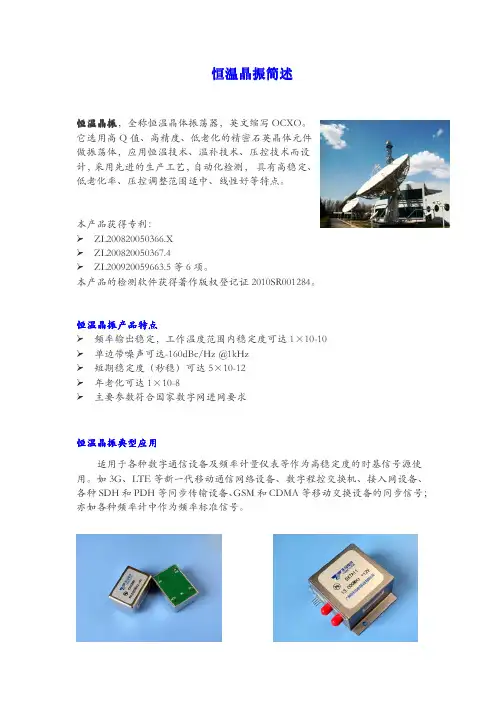

恒温晶振，全称恒温晶体振荡器，英文缩写OCXO。
它选用高Q值、高精度、低老化的精密石英晶体元件
做振荡体，应用恒温技术、温补技术、压控技术而设
计，采用先进的生产工艺，自动化检测，具有高稳定、
低老化率、压控调整范围适中、线性好等特点。
本产品获得专利：
ZL200820050366.X
ZL200820050367.4
ZL200920059663.5等6项。
本产品的检测软件获得著作版权登记证2010SR001284。
恒温晶振产品特点
频率输出稳定，工作温度范围内稳定度可达1×10-10
单边带噪声可达-160dBc/Hz @1kHz
短期稳定度（秒稳）可达5×10-12
年老化可达1×10-8
主要参数符合国家数字网进网要求
恒温晶振典型应用
适用于各种数字通信设备及频率计量仪表等作为高稳定度的时基信号源使用。
如3G、LTE等新一代移动通信网络设备、数字程控交换机、接入网设备、各种SDH和PDH等同步传输设备、GSM和CDMA等移动交换设备的同步信号；亦如各种频率计中作为频率标准信号。
晶振产品订购代码 晶振产品订购代码。
晶振主要规格参数
晶振主要规格参数
晶振是一种用于产生稳定时钟信号的元件，它在电子产品中得到了广泛的应用。
晶振的主要规格参数包括以下内容：
1. 频率：晶振的频率是其最重要的规格参数之一，通常以赫兹（Hz）为单位表示。
不同的电子设备需要不同的频率的晶振来产生时钟信号。
2. 精度：晶振的精度是指其输出频率与标准频率之间的偏差，通常以PPM（百万分之一）为单位表示。
精度越高，晶振产生的时钟信号越稳定，适用范围也越广。
3. 工作温度范围：晶振的工作温度范围是指其可以正常工作的温度范围。
不同的晶振具有不同的工作温度范围，通常为-40℃至85℃之间。
4. 尺寸：晶振的尺寸通常以外形尺寸来表示，包括长、宽、高等参数。
晶振的尺寸越小，适用范围越广。
5. 驱动方式：晶振的驱动方式分为串行和并行两种。
串行晶振采用串行接口通信方式，适合于小型系统；并行晶振采用并行接口通信方式，适合于大型系统。
总之，晶振的规格参数决定了其适用范围和性能表现，对于不同的电子设备来说，选择合适的晶振是十分重要的。
- 1 -。
fpga的晶振
fpga的晶振
FPGA的晶振是一种重要的时钟源，在数字电路中起着关键的作用。
晶振的主要作用是提供一个稳定的时钟信号，以保证 FPGA 内部的各种运算和数据传输的同步性和正确性。
FPGA 的晶振一般采用石英晶体振荡器，其工作原理是利用石英晶体在机械振动下产生的电荷和放电现象来产生稳定的高频振荡信号。
常见的晶振频率有 50MHz、100MHz、125MHz、200MHz 等。
在 FPGA 中，晶振的频率决定了 FPGA 的最大工作速度。
因此，选择合适的晶振频率非常重要。
一般来说，晶振的频率应略高于 FPGA 的最大工作速度，以确保 FPGA 在最大频率下能够正常工作。
同时，晶振的质量也会影响 FPGA 的工作稳定性和可靠性。
除了频率外，晶振的精度和稳定性也是选择晶振时需要考虑的重要因素。
晶振的精度越高，其输出的时钟信号就越稳定，可以提高FPGA 的工作精度和稳定性。
因此，一般情况下，选择精度高、稳定性好的晶振可以更好地满足 FPGA 的应用需求。
总之，FPGA 的晶振是数字电路中非常重要的一部分，其稳定性和精度直接影响着 FPGA 的工作效果和可靠性。
因此，在选择晶振时，需要根据 FPGA 的实际应用需求，选择合适的频率、精度和稳定性的晶振。
- 1 -。
晶振参数详解
其中，CS 为晶体两个管 为 管脚间的寄生 电容（Shunt t Capacitance e）
8
All rights reserved, NO Spreading without Authorization
当 R1、L1、C1 串联支路 路发生谐振的 的频率即串联 联谐振频率（Fr） ，此时容 容抗与感抗相互抵 路相当于只有 有等效串联电 阻 R1。 消，因此，支路
3
All rights reserved, NO Spreading without Authorization
并联型振荡 荡器电路如下 下图所示， 这种 种形式读者可 可能见得更多 多些， 一般单 单片机都会有 有这样 的电 电路。晶振的 的两个引脚与芯片（如单片 片机）内部的 的反相器相连 连接，再结合 合外部的匹配 配电容 CL1、CL2、R1、R2 R ，组成一个 个皮尔斯振荡 荡器（Pierce oscillator）
Au uthor: Jackie Lo ong
晶振 振参数详 详解
晶振是石英 英晶体谐振器 器（quartz cry ystal oscillator r）的简称，也称有源晶 振，它能够产 产生 中央 央处理器（CP PU）执行指令 令所必须的时 时钟频率信号 号，CPU 一切 切指令的执行 行都是建立在 在这个 基础 础上的，时钟 钟信号频率越 越高，通常 CP PU 的运行速 速度也就越快。 只要是包含 含 CPU 的电子 子产品，都至 至少包含一个 个时钟源，就算 算外面看不到 到实际的晶振 振电 路，也是在芯片 片内部被集成 成，它被称为 CPU 的心脏 脏。 如下图所示 示的有源晶振 振， 在外部施加 加适当的电压 压后， 就可以 以输出预先设 设置好的周期性时 钟信 信号，
晶振工作原理及参数详解
晶振电路周期性输出信号的标称频率（Normal Frequency），就是晶体元件规格书中所指定的频率，也是工程师在电路设计和元件选购时首要关注的参数。
晶振常用标称频率在1～200MHz之间，比如32768Hz、8MHz、12MHz、24MHz、125MHz等，更高的输出频率也常用PLL（锁相环）将低频进行倍频至1GHz以上。
输出信号的频率不可避免会有一定的偏差，我们用频率误差（Frequency Tolerance）或频率稳定度（Frequency Stability）来表示，单位是ppm，即百万分之一（parts per million）（1/106），是相对标称频率的变化量，此值越小表示精度越高。
比如，12MHz晶振偏差为±20ppm，表示它的频率偏差为12×±20Hz=±240Hz，即频率范围是（11999760～12000240Hz）。
另外，还有一个温度频差（Frequency Stability vs Temp），表示在特定温度范围内，工作频率相对于基准温度时工作频率的允许偏离，它的单位也是ppm。
我们经常还看到其它的一些参数，比如负载电容、谐振电阻、静电容等参数，这些与晶体的物理特性有关。
石英晶体有一种特性，如果在晶片某轴向上施加压力时，相应施力的方向会产生一定的电位。
相反的，在晶体的某轴向施加电场时，会使晶体产生机械变形；如果在石英晶片上加上交变电压，晶体就会产生机械振动，机械形变振动又会产生交变电场，尽管这种交变电场的电压极其微弱，但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率（与切割后的晶片尺寸有关，晶体愈薄，切割难度越大，谐振频率越高）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
将石英晶片按一定的形状进行切割后，再用两个电极板夹住就形成了无源晶振，其符号图如下所示：下图是一个在谐振频率附近有与晶体谐振器具有相同阻抗特性的简化电路。
石英晶振频率
石英晶振频率石英晶振频率是指石英晶体在电场作用下产生的机械振动频率。
它是现代电子技术中广泛应用的一种基础元器件，被广泛应用于通信、计算机、仪器仪表等领域。
本文将从以下几个方面详细介绍石英晶振频率。
一、石英晶体的基本结构和性质石英晶体是由SiO2分子通过共价键连接而成的晶体，具有高硬度、高化学稳定性、高温稳定性等特点。
其结构为三角形六方晶系，具有对称性和周期性。
二、石英晶振频率的产生原理当外加电场作用于石英晶体上时，会使其分子发生机械振动，并且在某些特定条件下，这种振动呈现出固有频率。
这个固有频率就是所谓的石英晶振频率。
三、影响石英晶振频率的因素1. 晶体尺寸：尺寸越小，固有频率越高。
2. 晶体厚度：厚度越薄，固有频率越高。
3. 晶体形状：不同形状的晶体具有不同的固有频率。
4. 晶体纯度：晶体纯度越高，固有频率越稳定。
5. 温度：温度变化会改变晶体的物理结构，从而影响固有频率。
四、石英晶振频率的应用1. 通信领域：用于无线电通信、卫星通信等领域，作为时钟源、频率合成器等元器件。
2. 计算机领域：用于计算机内部时钟源、CPU时钟等元器件。
3. 仪器仪表领域：用于精密测量仪器、医疗设备等领域，作为稳定的时钟源和频率源。
五、石英晶振频率的发展趋势随着科技的发展和需求的不断增加，对于更高精度、更高稳定性的石英晶振频率的需求也越来越大。
目前已经出现了各种新型石英晶振器件，如MEMS型石英振荡器、表面声波滤波器等。
这些新型设备在小尺寸、低功耗、高可靠性等方面都具有优势，将会在未来的应用中得到更广泛的应用。
六、总结石英晶振频率是现代电子技术中不可或缺的基础元器件，其固有频率受到多种因素的影响。
随着科技的不断发展，对于更高精度、更高稳定性的石英晶振频率需求也越来越大。
未来随着新型石英晶振器件的出现，石英晶振频率在各个领域中将会得到更广泛的应用。
温补晶振的几个主要参数
温补晶振的几个主要参数
温补晶振是一种用于提高电子元件精度的技术，其主要参数包括
频率稳定度、温度系数、工作温度范围、工作电压等。
首先，频率稳定度是温补晶振的一个重要参数。
它表示晶振在不
同温度、电压和负载等条件下输出频率的稳定程度。
一个高质量的温
补晶振应具有高的频率稳定度，可以使电子设备在复杂环境下保持稳
定工作。
其次，温度系数也是一个关键参数。
它表示晶振的输出频率随着
温度的变化而产生的变化。
一个低温度系数的晶振可以保持在一个较
小的温度范围内保持稳定输出，从而提高电子设备的运行效率和精度。
此外，工作温度范围也是一个重要的参数。
它表示晶振可以在哪
些温度范围内稳定工作。
一般来说，工作温度范围越宽，晶振的使用
范围也就越广泛。
最后，工作电压是一个需要注意的参数。
它表示晶振在哪些电压
下可以正常工作。
如果工作电压不匹配，晶振就很难正常工作，可能
会产生不稳定的输出。
因此，在选择温补晶振时，需要根据实际需求选择具备合适参数
的晶振。
同时，在使用过程中还要注意对晶振进行正确的安装，避免
操作不当等因素对晶振的影响。
晶振和芯片工作频率
晶振和芯片工作频率
晶振，全称为“晶体振荡器”，在电路中起到产生振荡频率的作用。
它是单片机的心脏，为单片机提供时钟驱动，使单片机能够持续工作，并控制着计算机的工作节奏。
晶振有多种频率，如32.768kHz、1MHz、2MHz、4MHz、8MHz、12MHz等。
芯片则是在特定的时钟频率下工作的。
例如，电脑主板上的晶振有几种类型，它们都与不同类型的芯片相连，并为这些芯片提供所需的工作频率：
•时钟晶振：与时钟芯相连，频率为14.318MHz，其输出的频率信号源是主板上几乎所有频率的基础。
•实时晶振：与南桥相连，频率为32.768kHz。
•声卡晶振：与声卡芯片相连，频率为24.576MHz。
•网卡晶振：与网卡芯片相连，频率为25.000MHz。
这些晶振的正常工作电压也有所不同，例如时钟晶振的正常工作电压为1.1~1.6V，实时晶振为0.4V左右，声卡晶振和网卡晶振则为1.1~2.2V。
如果晶振损坏，相应的芯片功能可能会受到影响，甚至导致主板无法正常工作。
stm32单片机晶振频率
stm32单片机晶振频率
在stm32单片机中，晶振频率是一个非常重要的参数，它关系到单片机的时钟和运行
速度。
晶振的频率是指每秒钟晶体振动的次数，单位为赫兹(Hz)，常见的晶振频率有8MHz、16MHz、32MHz等。
STM32单片机的晶振频率对于单片机的各种功能都有影响。
例如，在使用定时器、串
口通信、SPI通信等外设时，都需要根据晶振频率来进行参数的设置。
另外，在使用USB等高速通信接口时，晶振频率也需要达到一定的要求才能够正常工作。
对于较高的晶振频率，还需要注意 PCB 的布局和设计，以保证信号的稳定传输。
在STM32单片机中，晶振的频率可以通过修改代码中的时钟配置参数来设置。
一般来说，需要在程序运行之初设置时钟，以确保各个外设能够正常工作。
具体来说，需要使用‘RCC_RCC_GetClocksFreq’ 函数来获取系统时钟的频率，然
后根据外设的要求设置时钟分频系数，最终得到外设需要的时钟。
除了硬件方面的设置，还需要在软件中对晶振频率进行处理。
在使用延时函数时，需
要根据晶振频率来计算延时的时间。
总之，stm32单片机晶振频率是一个非常关键的参数，它对单片机的性能和稳定性都
有着极大的影响。
因此，在使用 stm32 单片机时必须认真考虑晶振频率的设置，以保证
系统的正常运行。
晶振参数详解
晶振 振参数详 详解
晶振是石英 英晶体谐振器 器（quartz cry ystal oscillator r）的简称，也称有源晶 振，它能够产 产生 中央 央处理器（CP PU）执行指令 令所必须的时 时钟频率信号 号，CPU 一切 切指令的执行 行都是建立在 在这个 基础 础上的，时钟 钟信号频率越 越高，通常 CP PU 的运行速 速度也就越快。 只要是包含 含 CPU 的电子 子产品，都至 至少包含一个 个时钟源，就算 算外面看不到 到实际的晶振 振电 路，也是在芯片 片内部被集成 成，它被称为 CPU 的心脏 脏。 如下图所示 示的有源晶振 振， 在外部施加 加适当的电压 压后， 就可以 以输出预先设 设置好的周期性时 钟信 信号，
这个周期性 性输出信号的标称频率（ Normal Frequency） ，就是 是晶体元件规 规格书中所指 指定 的频 频率，也是工 工程师在电路 路设计和元件选 选购时首要关 关注的参数。 。晶振常用标 标称频率在 1～ 200M MHz 之间，比如 32768H Hz、8MHz、1 12MHz、24M MHz、125MH Hz 等，更高的 的输出频率也 也常 用P PLL（锁相环） ）将低频进行 行倍频至 1G Hz 以上。 输出信号的 的频率不可避 避免会有一定 的偏差，我们 们用频率误差 差（Frequen ncy Tolerance e）或 频率 率稳定度（Fr requency Stability） ，用单 单位 ppm 来表 表示，即百万 万分之一（pa arts per millio on） （1/ /106） ，是相对 对标称频率的 的变化量，此 此值越小表示 示精度越高。 比如，12M MHz 晶振偏差 差为±20ppm ，表示它的频 频率偏差为 12×20Hz=± 240Hz，即频 频率 范围 围是（119997 760～120002 240Hz） 另外，还有 有一个温度频 频差（Frequen ncy Stability vs Temp）表 表示在特定温 温度范围内，工作 偏离，它的单 频率 率相对于基准 准温度时工作 作频率的允许偏 单位也是 ppm。 我们经常还 还看到其它的一些参数，比 比如负载电容 容、谐振电阻 阻、静电容等 等参数，是神马情 体的物理特性 性有关。我们 先了解一下晶 晶体，如下图 图所示 况？这些与晶体
高稳晶振在空间辐照条件下的频率特性变化
１ 引 言
各 种 空 间环 境对 航 天 器都 有 不 同程 度 的影 响 ，
等 ， 电粒 子环境 包 括 等 离 子体 环 境 和 电 离辐 射 环 带 境 。等离子 体是 由 电子 、 质子 和其 他 离 子组 成 的低 能带 电粒 子环境 。电离辐 射环 境是 高能带 电粒 子辐 射 环境 ， 它包 括太 阳宇 宙线 ， 河 宇 宙 线 ， 球 辐射 银 地 带 。太 阳 电磁 辐射 是指 在 电磁波谱 段 范围 内的太 阳 输 出 ， 包 括 从 射 线 无 线 电波 的 广 阔 的 波 长 范 它 围 ］ 。
带 电粒子和太 阳电磁射线等空间辐照环境对航天器 材 料有不 可忽 视 的作用 。在 空间恶 劣环 境下要 求 电
子设 备正 常有 效地 工作 ， 发挥 其作 用 ， 必须具 备 一 其
定的抗辐照水平＿ 。星载 高稳 晶振是各种 电子设 １ ｊ 备 的时基 ， 在卫 星 、 间站 等辐 照环 境下 的抗 辐射 其 空
ｒ ｑ ｎ ｙ ｃ ａ ａ ｔｒｎ ｅ ｓｔ ｅ ｒｓ ａ ｃ ｄ ｕ ｅ ｐ ｃ ａ ｉｔｏ ｎ ｉｏ ｍｅ ｔ ｓｎ ｒ ｕ ｄ ｒｄｉｔ ｅ ｆｅ ｕｅ ｃ ｈ ｒ ｃ ｅ ｅ ｄ ｏ ｂ ｅ ｅ ｒ ｈｅ ｎｄ ｒｓ ａ ｅ ｒ ｄ ａｉｎ ｅ ｖ ｒ ｎ ｎ ，ｕ ｉ ｇ ｇ ｏ ｎ ａ ａ ｉｎ ｄ — ｏ
能 力如果 与 实际严 重不 符 ， 给卫 星 、 间站 等 电子 会 空
系统的可靠性带来极大隐患。
空 间辐 照 环境 包 括 带 电 粒 子 和 太 阳 是其 关键指标 ， 包括相位 噪声 、 频率稳定度 、 谐杂波 以及输 出功率 等 ， 空 间辐 照 环 境下 ， 各 项 指 标 是 否 会 出现 恶 在 其 化， 其抗辐射能力如何 ， 都需要地面辐照模拟设备 对 其 进 行 测 试 ， 而 保 证 晶 振 在 空 间 环 境 下 可 以 从
高稳晶振频率标准
石英晶体振荡器是一种高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器等各类振荡电路中，以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。
石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
压电效应——当给石英晶体X轴向施以机械力（拉力或压力），在此方向上将产生电荷的效应。
晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。
在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。
测试仪器应有足够的精度，连线合理布臵，将测试及外围电路对晶振指标的影响降至最低。
SYN3301型高稳晶振频率标准产品概述SYN3301型高稳晶振频率标准是西安同步电子科技有限公司研发生产的一款实用电子产品，内装高稳定度低相噪的恒温晶振，提供高稳定度和低相噪的频率（量值）信号，能够为计量、通信、国防等部门提供高稳定度频率标准信号。
产品功能1)提供4路标准的10MHz正弦信号；产品特点a)高稳定度；b)低相噪；c)高可靠性；d)可长期连续稳定工作。
典型应用1)时频计量标准器具；2)航空航天、飞行器跟踪与测控、通信、天文、气象；3)同步广播、数字电视、单频网系统、同步采集系统；4)无线基站，网络同步。
技术指标频率稳定度是衡量高稳晶振性能的重要指标。
随着通讯技术的发展，对其信号质量的要求也提高。
由于通讯载波所需的高稳钟频是非标的，需要对其时钟信号进行测量与分析。
用新一代频稳测试系统《宽范围高稳晶振频率稳定度测试系统》，可以快速地了解高稳晶振的性能，提高通讯产品的质量。
