晶振基础知识介绍晶振：即所谓石英晶体谐振器(无源)和石英晶体振荡器（有源）的统称。

无源和有源的区别：无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。

石英晶体振荡器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。

石英晶体振荡器是利用石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC共同作用来工作的。

振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V电压来维持工作。

振荡器比谐振器多了一个重要技术参数：谐振电阻（RR），谐振器没有电阻要求。

RR的大小直接影响电路的性能，因此这是各商家竞争的一个重要参数。

晶振的原理：压电效应(物理特性)：在水晶片上施以机械应力时,，会产生电荷的偏移，即为压电效应。

逆压电效应：相对在水晶片上印加电场会造成水晶片的变形即产生逆压电效应，利用这种特性产生机械振荡，变换成电气信号。

晶振的作用：一、为频率合成电路提供基准时钟，产生原始的时钟频率。

二、为电路产生震荡电流,发出时钟信号晶振的分类：一、按材质封装(1).金属封装-SEAMTYPE (2).陶瓷封装-GLASSTYPE二、贴装方式(1).直插封装-DIP (2).贴片封装-SMD三、按产品类型(1).crystal resonator—晶体谐振器（无源晶体）(2).crystal oscillator—晶体振荡器（有源晶振）---SPXO 普通有源晶体振荡器---VCXO电压控制晶体振荡器---TCXO 温度补偿晶体振荡器---VC-TCXO压控温补晶体振荡器(3).crystal filter—晶体滤波器(4).tuning fork x’tal (khz)-水晶振动子部分 KDS晶振图例：DT-14/DT-26/DT-38 DMX-26S DSX220G DSO321SR/221SR HC-49S/AT-49DSX321G/221 G SM-14J DSV531SV DSX530G/840GDSA/B321SDA晶振的名词术语：SMT ：Surface Mount Technology 表面贴装技术SMD ：Surface Mount Device 表面贴装元件OSC ：Oscillator Crystal 晶体振荡器TCXO ：Temperature Compensate X‘tal Oscillator 温度补偿晶体振荡器VC-TCXO ：Voltage Controlled, Temperature Compensated Crystal Oscillator 压控温度补偿晶体振动器 VCXO ：Voltage Control Oscillator 压控晶体振动器 DST410S/310S/210A DSX320G DSA/B321SCL HC-49SMD/SMD-49晶振的重要参数：1、标称频率F：晶体元件规范（或合同）指定的频率。

晶振参数详解

其中，CS 为晶体两个管为管脚间的寄生电容（Shunt t Capacitance e）
8
All rights reserved, NO Spreading without Authorization
当 R1、L1、C1 串联支路路发生谐振的的频率即串联联谐振频率（Fr），此时容容抗与感抗相互抵路相当于只有有等效串联电阻 R1。消，因此，支路
3
All rights reserved, NO Spreading without Authorization
并联型振荡荡器电路如下下图所示，这种种形式读者可可能见得更多多些，一般单单片机都会有有这样的电电路。晶振的的两个引脚与芯片（如单片片机）内部的的反相器相连连接，再结合合外部的匹配配电容 CL1、CL2、R1、R2 R ，组成一个个皮尔斯振荡荡器（Pierce oscillator）
Au uthor: Jackie Lo ong

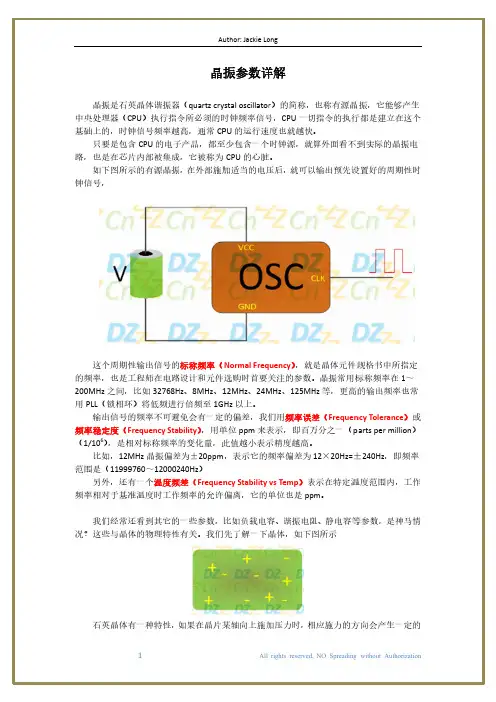

晶振振参数详详解
晶振是石英英晶体谐振器器（quartz cry ystal oscillator r）的简称，也称有源晶振，它能够产产生中央央处理器（CP PU）执行指令令所必须的时时钟频率信号号，CPU 一切切指令的执行行都是建立在在这个基础础上的，时钟钟信号频率越越高，通常 CP PU 的运行速速度也就越快。只要是包含含 CPU 的电子子产品，都至至少包含一个个时钟源，就算算外面看不到到实际的晶振振电路，也是在芯片片内部被集成成，它被称为 CPU 的心脏脏。如下图所示示的有源晶振振，在外部施加加适当的电压压后，就可以以输出预先设设置好的周期性时钟信信号，

晶振工作原理及参数详解

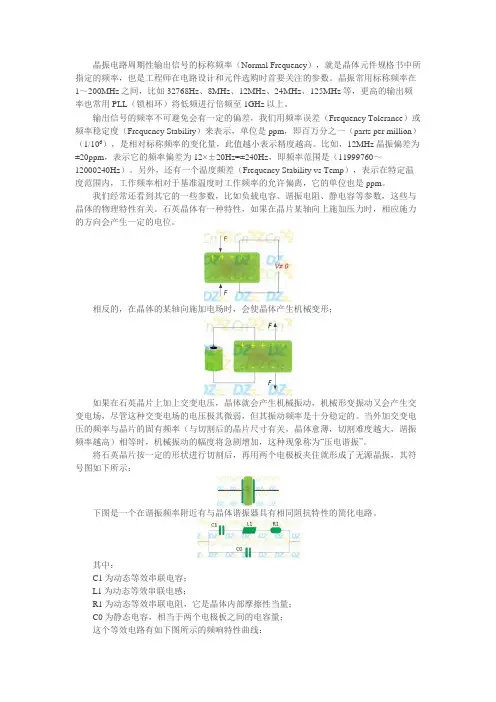

晶振电路周期性输出信号的标称频率（Normal Frequency），就是晶体元件规格书中所指定的频率，也是工程师在电路设计和元件选购时首要关注的参数。

晶振常用标称频率在1～200MHz之间，比如32768Hz、8MHz、12MHz、24MHz、125MHz等，更高的输出频率也常用PLL（锁相环）将低频进行倍频至1GHz以上。

输出信号的频率不可避免会有一定的偏差，我们用频率误差（Frequency Tolerance）或频率稳定度（Frequency Stability）来表示，单位是ppm，即百万分之一（parts per million）（1/106），是相对标称频率的变化量，此值越小表示精度越高。

比如，12MHz晶振偏差为±20ppm，表示它的频率偏差为12×±20Hz=±240Hz，即频率范围是（11999760～12000240Hz）。

另外，还有一个温度频差（Frequency Stability vs Temp），表示在特定温度范围内，工作频率相对于基准温度时工作频率的允许偏离，它的单位也是ppm。

我们经常还看到其它的一些参数，比如负载电容、谐振电阻、静电容等参数，这些与晶体的物理特性有关。

石英晶体有一种特性，如果在晶片某轴向上施加压力时，相应施力的方向会产生一定的电位。

相反的，在晶体的某轴向施加电场时，会使晶体产生机械变形；如果在石英晶片上加上交变电压，晶体就会产生机械振动，机械形变振动又会产生交变电场，尽管这种交变电场的电压极其微弱，但其振动频率是十分稳定的。

当外加交变电压的频率与晶片的固有频率（与切割后的晶片尺寸有关，晶体愈薄，切割难度越大，谐振频率越高）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

将石英晶片按一定的形状进行切割后，再用两个电极板夹住就形成了无源晶振，其符号图如下所示：下图是一个在谐振频率附近有与晶体谐振器具有相同阻抗特性的简化电路。

有源晶振标准电路

1. 标准来源有源晶振标准电路的标准由国际电工委员会（IEC）制定，主要参考IEC 60444-1：1999《测量和控制装置的用于校准阻抗和抗导标准电路》。

2. 标准内容有源晶振标准电路的标准主要规定了用于校准阻抗和抗导的标准电路的要求。

标准电路包括一个有源晶振和相应的电路元件。

3. 标准中规定的数值标准中规定的重要数值或参数包括：•振荡频率：标准电路中的有源晶振应具有稳定的振荡频率，通常在几千赫兹至几百兆赫兹之间。

•频率稳定度：有源晶振的频率稳定度应满足一定的要求，如在工作温度范围内变化不超过一定百分比。

•电流消耗：标准电路的电流消耗应尽可能低，以确保其长时间稳定工作。

•输出电压：标准电路应提供稳定的输出电压，用于校准阻抗和抗导。

4. 技术要点有源晶振标准电路的关键技术要点和原理包括：•振荡器电路：有源晶振标准电路中的关键技术是振荡器电路，它通过电压的反馈机制使晶振保持稳定的振荡频率。

•温度补偿：由于温度的变化可能会影响晶振的频率稳定性，标准电路通常使用温度补偿技术来降低温度对振荡频率的影响。

•稳压电路：标准电路中通常会包含稳压电路，用于确保输出电压的稳定性，以满足校准的要求。

5. 应用方向有源晶振标准电路主要应用于测量和控制装置的校准工作。

根据标准的要求，制造商可以设计和生产符合标准的有源晶振标准电路，用于校准各种阻抗和抗导测量装置。

这些校准工作在各种领域都有应用，例如电子设备制造、通信系统、医疗设备等。

有源晶振标准电路的应用可以提供准确可靠的频率和电压参考，确保各种测量和控制装置的准确性和稳定性。

6. 总结有源晶振标准电路是用于校准阻抗和抗导的标准电路，由国际电工委员会制定。

标准规定了有源晶振的频率稳定性、电流消耗、输出电压等重要参数，并要求标准电路具备稳定的振荡频率和输出电压。

有源晶振标准电路在测量和控制装置的校准工作中应用广泛，可以提供准确可靠的频率和电压参考，保证各种测量和控制装置的准确性和稳定性。

晶振指标参数

晶振指标参数介绍如下：
晶振（Crystal oscillator）是一种电子元器件，其指标参数主要包括以下几个方面：
1.频率（Frequency）：晶振的频率通常用赫兹（Hz）表示，即每秒钟振荡的次数。

晶
振的频率决定了其在电子系统中的应用范围和精度。

2.稳定度（Stability）：晶振的稳定度指其输出频率的变化范围，通常用单位百万分之一
（ppm）表示。

晶振的稳定度越高，其输出频率的变化范围就越小，输出频率就越稳定。

3.相位噪声（Phase noise）：晶振的相位噪声指其输出频率随时间的变化，通常用分贝
（dBc/Hz）表示。

相位噪声越小，晶振输出的频率波动就越小，稳定性越好。

4.工作温度范围（Operating temperature range）：晶振的工作温度范围指其能够正常
工作的温度范围，通常用摄氏度（℃）表示。

晶振的工作温度范围应该适应于所需应用环境的温度范围。

5.电源电压（Supply voltage）：晶振的电源电压指其需要的电源电压，通常用伏特（V）
表示。

晶振的电源电压应该适应于所需应用环境的电源电压。

需要根据具体的应用需求来选择合适的晶振，以保证电路的性能和稳定性。

关于晶振，看这一篇就够了。

一、晶振简介无源晶振，准确的说叫晶体（Crystal），它没有极性。

一般有两个引脚，需要专门的时钟电路和起振电容配合才能输出时钟信号。

晶体一般是2脚或者4脚，2脚最常见。

有源晶振（oscillator），只需要供电就可以输出时钟信号。

可以认为是晶体和外围电路的结合（晶振里面包含了晶体和起振电路）。

一般是四个引脚。

二、重要参数1、标称频率（Normal Frequency）晶振的标准频率，如8MHz、26MHz、32.768KHz等。

2、温度频差（Frequency Stability vs Temp）表示在特定温度范围内，工作频率相对于基准温度时工作频率的允许偏离，它的单位是ppm。

此值越小表示精度越高，1MHz的晶振，1个PPM就是1Hz的偏差。

3、负载电容CL负载电容是指晶振正常震荡工作所需要的电容。

为使晶体能够正常工作，需要在晶体两端外接电容，来匹配达到晶体的负载电容。

一般IC的数据手册中会给出负载电容的大小。

晶振负载电容的计算公式是：CL=C1*C2/(C1+C2)+Cic+CpC1和C2为晶振两脚对地电容，称为匹配电容。

Cic为集成电路内部电容，Cp为PCB板的寄生电容，一般大小为3~5pF。

匹配电容一般取C1=C2=2CL，这样并联起来就接近负载电容CL 了，在一般情况下，增大负载电容会使振荡频率下降，而减小负载电容会使振荡频率升高。

如果晶体所接的IC内部有负载电容，那外部的C1和C2就不需要了。

三、PCB设计注意事项①两个匹配电容尽量靠近晶振摆放。

②晶振由石英晶体构成，容易受外力撞击或跌落的影响，所以在布局时，最好不要放在PCB边缘，尽量靠近芯片摆放。

③晶振的走线需要用GND保护好，并且远离敏感信号，如RF及高速信号。

④晶振的摆放需要远离热源，因为高温也会影响晶振频偏。

常用晶振频率

常用晶振频率常用晶振频率是指在电子设备中经常使用的晶振的频率。

晶振是一种能够产生稳定的振荡信号的元件，广泛应用于各种电子设备中，如计算机、手机、电视等。

不同的设备和电路需要不同的晶振频率，因此了解常用的晶振频率对于电子工程师和电子爱好者来说是非常重要的。

在常用晶振频率中，最常见的是12MHz和16MHz。

这两个频率在许多设备和电路中都被广泛使用。

例如，计算机主板上的时钟电路通常使用12MHz或16MHz的晶振来提供稳定的时钟信号。

此外，一些微控制器和单片机也需要12MHz或16MHz的晶振来运行。

除了12MHz和16MHz，还有其他一些常用的晶振频率。

例如，4MHz和8MHz也被广泛应用于各种电子设备中。

这些频率通常用于一些低功耗的应用，如无线传感器网络和电子表。

20MHz和25MHz也是常用的晶振频率。

这些频率通常用于一些高性能的应用，如高速通信和图像处理。

在一些需要高速运算的设备中，20MHz和25MHz的晶振可以提供更高的时钟频率，从而提高设备的运行速度。

除了以上的几个常用晶振频率外，还有一些其他的频率也被广泛使用。

例如，32.768kHz的晶振常用于实时时钟电路，因为它可以提供准确的时间基准。

此外，48MHz和72MHz的晶振通常用于一些高性能的应用，如USB接口和音频处理。

总结一下，常用晶振频率包括12MHz、16MHz、4MHz、8MHz、20MHz、25MHz、32.768kHz、48MHz和72MHz等。

这些频率在各种电子设备中都有广泛的应用。

了解这些常用晶振频率对于电子工程师和电子爱好者来说是非常重要的，可以帮助他们选择合适的晶振来满足设备和电路的需求。

通过合理选择晶振频率，可以提高电子设备的性能和稳定性，从而更好地满足用户的需求。

晶振关键参数

晶振关键参数1、工作频率晶振的频率范围一般在1到70MHz之间。

但也有诸如通用的32.768kHz钟表晶体那样的特殊低频晶体。

晶体的物理厚度限制其频率上限。

归功于类似反向台面(inverted Mesa)等制造技术的发展，晶体的频率上限已从前些年的30MHz提升到200MHz。

工作频率一般按工作温度25°C时给出。

可利用泛频晶体实现200MHz以上输出频率的更高频率晶振。

另外，带内置PLL 频率倍增器的晶振可提供1GHz以上的频率。

当需要UHF和微波频率时，声表波(SAW)振荡器是种选择。

2、频率精度：1PPM=1/1,000,000频率精度也称频率容限，该指标度量晶振实际频率于应用要求频率值间的接近程度。

其常用的表度方法是于特定频率相比的偏移百分比或百万分之几(ppm)。

例如，对一款精度±100ppm的10MHz晶振来说，其实际频率在10MHz±1000Hz之间。

(100/1,000,000)×10,000,000=1000Hz它与下式意义相同：1000/10,000,000=0.0001=10-4或0.01%。

典型的频率精度范围在1到1000ppm，以最初的25°C 给出。

精度很高的晶振以十亿分之几(ppb)给出。

3、频率稳定性该指标量度在一个特定温度范围(如：0°C到70°C 以及-40°C到85°C)内，实际频率与标称频率的背离程度。

稳定性也以ppm给出，根据晶振种类的不同，该指标从10到1000ppm 变化很大(图2)。

4、老化老化指的是频率随时间长期流逝而产生的变化，一般以周、月或年计算。

它于温度、电压及其它条件无关。

在晶振上电使用的最初几周内，将发生主要的频率改变。

该值可在5到10ppm 间。

在最初这段时间后，老化引起的频率变化速率将趋缓至几ppm。

5、输出有提供不同种类输出信号的晶振。

输出大多是脉冲或逻辑电平，但也有正弦波和嵌位正弦波输出。

晶振

4、低功能，快速启动，低电压工作，低电平驱动和低电流消耗已成为一个趋势。电源电压一般为3.3V。许多TCXO和VCXO产品，电流损耗不超过2mA。石英晶体振荡器的快速启动技术也取得突破性进展。例如日本精工生产的VG—2320SC型VCXO，在±0.1ppm规定值范围条件下，频率稳定时间小于4ms。日本东京陶瓷公司生产的SMDTCXO，在振荡启动4ms后则可达到额定值的90%。OAK公司的10～25MHz的OCXO产品，在预热5分钟后，则能达到±0.01ppm的稳定度。
晶振-种类详介石英晶体振荡器
石英晶体振荡器石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。石英晶体的压电效应：若在石英晶体的两个电极上加一电场，晶片就会产生机械变形。反之，若在晶片的两侧施加机械压力，则在晶片相应的方向上将产生电场，这种物理现象称为压电效应。注意，这种效应是可逆的。如果在晶片的两极上加交变电压，晶片就会产生机械振动，同时晶片的机械振动又会产生交变电场。在一般情况下，晶片机械振动的振幅和交变电场的振幅非常微小，但当外加交变电压的频率为某一特定值时，振幅明显加大，比其他频率下的振幅大得多，这种现象称为压电谐振，它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。
晶振晶振全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。

proteus中晶振名称

proteus中晶振名称晶振是一种常见的电子元器件，具有很高的稳定性和准确性，被广泛应用于各种电路中。

在Proteus软件中，为了方便用户的设计和使用，提供了许多不同类型的晶振，包括有原型板上常用的标准晶振、有源晶振等等。

下面，本文将介绍Proteus中的晶振名称及其应用场景。

1.标准晶振标准晶振是最常见的一种晶振，其频率通常在4MHz-20MHz之间。

它们的应用范围非常广，比如说在微控制器和单片机中被用作时钟源；在计算机和数字电路中被用来同步和定时数据传输和处理；在无线电中被用作调谐电路等。

Proteus软件为用户提供了常用的标准晶振型号，比如HC-49S、HC-49SM、AT-38M等，可以直接在电路图中使用。

2.有源晶振有源晶振是指内部集成了一个振荡电路的晶振，其频率稳定度更高、容易安装和维护。

在Proteus中，有源晶振一般指采用串/并式晶振封装，包括有6MHz、12MHz、16MHz等不同频率。

有源晶振被广泛应用于嵌入式系统、数字电路、自动控制等领域。

3. PLL晶振PLL晶振是指使用锁相环技术的晶振，能够输入一个参考信号，并输出一个高精度的时钟信号，应用广泛。

Proteus中提供了不同频率和精度的PLL晶振型号，比如CY2071AF、97F27、TS51等等。

利用PLL 晶振不仅可以实现高精准的时钟同步，还可以将时钟分频、倍频、频率合成等操作，支持更多的应用场景。

4.矩形波晶振矩形波晶振是一种在信号上产生矩形波或脉冲信号的晶振，输出具有高频率和占空比。

在Proteus软件中，矩形波晶振一般采用2引脚DIP封装，包括有4MHz、10MHz、20MHz等不同频率。

矩形波晶振应用于计数器、触发器、定时器、调频器等领域。

5.温补晶振温补晶振是指内部有温度补偿电路的晶振，能够自动调节输出频率以适应环境变化。

在Proteus中提供了一些温补晶振型号，包括有3.6864MHz、4.0000MHZ等等。

常用晶振频率表及其在部分电子产品中应用的常见频率

常用晶振频率表及其在部分电子产品中应用的常见频率晶振常用频率表32.768KHz 100KHz200KHz455KHz600KHz1MHz1.8432MHz2MHz2.68MHz3MHz3.2MHz3.575611MHz 3.579MHz 3.579545MHz 3.64MHz3.6864MHz 3.6864MHz4MHz4.032MHz 4.09MHz4.096MHz 4.14MHz4.194MHz 10.7MHz10.8MHz11.013MHz11.0592MHz11.15MHz11.15MHz11.288MHz11.5MHz12MHz12.288MHz12.288MHz12.5MHz12.6MHz12.8MHz12.8MHz13MHz13.25MHz13.5MHz13.56MHz14MHz14.31818MHz14.74MHz14.745MHz21.47727MHz21.47727MHz21.504MHz21.504MHz22.1184MHz23.04MHz24MHz24.0014MHz24.431MHz24.5535MHz24.576MHz24.6MHz24.6MHz25MHz25MHz26MHz26.05MHz26.8MHz26.8MHz26.975MHz27MHz27MHz27MHz56MHz56.448MHz60MHz60MHz61.5MHz65MHz66.66MHz67.75MHz70MHz70.5MHz73.72MHz75MHz76.8MHz76.8MHz85.38MHz90MHz96MHz100MHz106.95MHz110.52MHz112.32MHz125MHz128.45MHz4.195MHz4.1952MHz 4.25MHz4.332MHz4.433MHz4.433619MHz 4.49923MHz 4.5MHz4.91MHz4.915MHz5MHz5.927MHz6MHz6.431091MHz6.772MHz7.1137MHz 7.2MHz7.2MHz7.3728MHz 7.3728MHz 7.6MHz7.732MHz7.9296875MHz8.192MHz8.38MHz9.216MHz 14.7456MHz15.36MHz15.36MHz15.36MHz15.36MHz15.4MHz15.4MHz15.5MHz16MHz16MHz16.367667MHz16.368MHz16.384MHz16.8MHz16.8MHz16.8MHz16.9344MHz16.9344MHz17.28MHz17.734MHz17.734475MHz18.432MHz18.432MHz19.2MHz19.2MHz19.3125MHz27.145MHz27.7MHz28.224MHz28.63MHz28.704MHz28.8MHz29.4912MHz29.5MHz30MHz31.5MHz32MHz32MHz32.1MHz32.256MHz33MHz33.333MHz33.86MHz33.868MHz33.8688MHz33.8688MHz33.8688MHz35.4689MHz36.86MHz37MHz38.4MHz38.85MHz130MHz130MHz150MHz153.6MHz153.6MHz225MHz243.5MHz280MHz307.2MHz310MHz311.06MHz315MHz360MHz433.92MHz446MHz465MHz842.5MHz881.5MHz897MHz897.5MHz897.5MHz898MHz903.5MHz926.5MHz942.5MHz947.5MHz9.216MHz 9.6MHz 9.6MHz 9.8MHz 9.83MHz 9.8304MHz 9.8304MHz 10MHz 10.01MHz 10.238MHz 10.24MHz 10.245MHz 10.245MHz 10.25MHz 19.44MHz19.6608MHz19.68MHz19.68MHz19.68MHz19.8MHz20MHz20.25MHz20.945MHz20.945MHz21.24MHz21.245MHz21.4MHz21.4MHz39.168MHz40MHz40.32MHz42.105MHz42.496MHz44MHz44.545MHz45MHz45.1MHz45.1MHz48MHz49MHz50MHz54MHz1016MHz1323MHz1441MHz1489MHz1575.45MHz1747MHz1747.5MHz1750MHz1842.5MHz1842.5MHz1847MHz1880MHz1960MHz1960MHz1964MHz晶振在消费类电子、通讯产品、电脑周边产品中应用的常见频率消费类电子1、电视主要用到的频率为：4.433619MHz，3.579545MHz，12.000MHz。

晶振基础知识word版

目录目录 (1)1 石英晶体的压电效应 (2)2 有源晶振和无源晶振 (2)2.1 无源晶振（crystal,resonator） (2)2.2 有源晶振（oscillator) (2)3 晶体的等效模型 (3)4 晶体的Q值 (3)5 石英晶体相关参数 (4)5.1 标称频率 (4)5.2 工作频率 (4)5.3 温度频差 (4)5.4 频率温度特性 (4)5.5 老化率 (6)5.6 负载电容： (7)5.7 激励电平的影响： (8)5.8 基频 (8)5.9 泛音 (8)6 晶振的封装 (8)6.1 直插型图例 (9)6.2 SMD型图例 (9)7 晶体生产工艺 (10)8 选型指南 (10)1石英晶体的压电效应石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场。

当外加交变电压的频率和晶体的固有频率相同时，振幅明显加大，发生谐振。

晶振便是利用晶体的这种效应制成的元器件。

2有源晶振和无源晶振2.1无源晶振（crystal,resonator）有2个引脚，需要借助于外部的时钟电路(接到主IC内部的震荡电路)才能产生振荡信号，自身无法振荡. 通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等），如需更换晶振时要同时更换外围的电路2.2有源晶振（oscillator)有4个引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件.只需要电源,就可输出比较好的波形.。

可以提供高精度的频率基准，信号质量也较无源晶振要好。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高普通晶振（PXO）：是一种没有采取温度补偿措施的晶体振荡器，在整个温度范围内，晶振的频率稳定度取决于其内部所用晶体的性能，频率稳定度在10-5量级，一般用于普通场所作为本振源或中间信号，是晶振中最廉价的产品温补晶振（TCXO）：是在晶振内部采取了对晶体频率温度特性进行补偿，以达到在宽温温度范围内满足稳定度要求的晶体振荡器。

系统解读如何根据相关参数选择合适的晶振

系统解读如何根据相关参数选择合适的晶振
晶振全称为晶体振荡器（英文Crystal Oscillators），其作用在于产生原始的时钟频率，这个频率，晶振经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。

晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。

晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。

高级的精度更高。

有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。

如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。

测试仪器应有足够的精度，连线合理布置，将测试及外围电路对晶振指标的影响降至最低。

注意某些参数，设计工程师即可选择到适合应用的振荡器
今天无数电子线路和应用需要精确定时或时钟基准信号。

晶体时钟振荡器极为适合这方面的许多应用。

时钟振荡器有多种封装，它的特点是电气性能规范多种多样。

它有好几种不同的类型：电压控制晶体振荡器（VCXO）、温度补偿晶体振荡器（TCXO）、。

晶振与晶体的参数详解

晶振与晶体的参数详解1. 晶振与晶体的区别1) 晶振是有源晶振的简称，又叫振荡器。

英文名称是oscillator。

晶体则是无源晶振的简称，也叫谐振器。

英文名称是crystal.2) 无源晶振(晶体)一般是直插两个脚的无极性元件，需要借助时钟电路才能产生振荡信号。

常见的有49U、49S封装。

3) 有源晶振(晶振)一般是表贴四个脚的封装，内部有时钟电路，只需供电便可产生振荡信号。

一般分7050、5032、3225、2520几种封装形式。

2. MEMS硅晶振与石英晶振区别MEMS硅晶振采用硅为原材料，采用先进的半导体工艺制造而成。

因此在高性能与低成本方面，有明显于石英的优势，具体表现在以下方面：1) 全自动化半导体工艺(芯片级)，无气密性问题，永不停振。

2) 内部包含温补电路，无温漂，-40—85℃全温保证。

3) 平均无故障工作时间5亿小时。

4) 抗震性能25倍于石英振荡器。

5) 支持1-800MHZ任一频点，精确致小数点后5位输出。

6) 支持1.8V、2.5V、2.8V、3.3V多种工作电压匹配。

7) 支持10PPM、20PPM、25PPM、30PPM、50PPM等各种精度匹配。

8) 支持7050、5032、3225、2520所有标准尺寸封装。

9) 标准四脚、六脚封装，无需任何设计改动，直接替代石英振荡器。

10) 支持差分输出、单端输出、压控(VCXO)、温补(TCXO)等产品种类。

11) 300%的市场增长率，三年内有望替代80%以上的石英振荡器市场。

3. 晶体谐振器的等效电路上图是一个在谐振频率附近有与晶体谐振器具有相同阻抗特性的简化电路。

其中：C1为动态电容也称等效串联电容;L1为动态电感也称等效串联电感;R1为动态电阻也称等效串联电阻;C0为静态电容也称等效并联电容。

这个等效电路中有两个最有用的零相位频率，其中一个是谐振频率(Fr)，另一个是反谐振频率(Fa)。

当晶体元件实际应用于振荡电路中时，它一般还会与一负载电容相联接，共同作用使晶体工作于Fr和Fa之间的某个频率，这个频率由振荡电路的相位和有效电抗确定，通过改变电路的电抗条件，就可以在有限的范围内调节晶体频率。
