实验五 www服务器与ftp服务器的设置

实验5 www服务器与ftp服务器的设置[实验内容]熟练配置Windows环境下的Web服务器和FTP服务器.[实验目的]理解应用层中应用程序的概念；掌握在windows操作系统上www服务器与ftp服务器的设置。

[实验设备]主机（1台），windows 操作系统[实验步骤]IIS是Internet Information Server的缩写，它是微软公司主推的服务器，最新的版本是Windows里面包含的IIS 5，IIS与WindowNT Server完全集成在一起，因而用户能够利用Windows NT Server和NTFS （NT File System，NT的文件系统）内置的安全特性，建立强大，灵活而安全的Internet和Intranet站点。

IIS支持HTTP（Hypertext Transfer Protocol，超文本传输协议），FTP（File Transfer Protocol，文件传输协议）以及SMTP协议，通过使用CGI和ISAPI，IIS可以得到高度的扩展。

一、首先需要判断自己的操作系统是否安装IIS：1、右击“我的电脑”后单击“管理”2、然后单击“服务和应用程序”3、检查是否安装“Internet信息服务”如果没有安装，则“服务和应用程序”下面没有Internet信息服务。

4、如果系统已安装“Internet信息服务”，则可跳过第二步的安装过程。

直接参考第三步的调试过程。

二、IIS安装：IIS(Internet Information Service)是构建ASP站点所必须的，所以，我们应该先确认自己的电脑已安装了IIS信息服务，如果没有安装好的话，请按以下步骤：1、打开“控制面板”，找到“程序与功能”，点进去。

2、点击左侧“打开或关闭Windows功能”3、找到“Internet 信息服务”，按照下图打勾即可，然后等待安装完成等待更新完成之后，打开浏览器，在浏览器地址栏上输入“http://localhost/”，然后回车，如果此时出现IIS7欢迎界面，说明Web服务器已经搭建成功。

实验五 FTP服务的配置

实验五FTP服务的配置本实验使用2个学时一、实验目的1、理解FTP服务的工作原理。

2、掌握IIS FTP服务器的基本设置。

3、了解FTP服务器安全的基本设置方法。

二、实验设备及环境由Windows 2000 Server/Advance Server组成的局域网环境。

三、预备知识与课前准备1、FTP服务的简介FTP 是文件传输协议(File Transfer Protocol)的缩写，是专门用来传输文件的协议，也就是说通过FTP我们可以在Internet网上的任意两台计算机间互传文件。

FTP是Internet上最早也是最广的应用，直到今天它仍是最重要和最基本的应用之一。

FTP与Telnet不同，Telnet是将用户的计算机当成远端计算机的一台终端，用户在完成远程登陆后，具有远端计算机上的本地用户一样的权限。

而FTP没有给予用户这种地位，它只允许用户对远方计算机上的文件进行有限的操作，包括查看文件、交换文件以及改变文件目录等。

用FTP传输文件，本来用户事先应在远方系统注册，但后来为了便于获取资源，FTP在互联网上有一种特殊的也是非常广泛的应用是匿名FTP (anonymousFTP)。

通过Internet,任何用户可以使用FTP和一个公用账号（通常账号名是anonymous）去获得一些公用资源。

在Internet上目前有许许多多的这种公用计算机，我们把这种用来做匿名FTP服务的计算机称作FTP服务器（ftpsite），对每一个联入Internet的用户，只要知道这些FTP服务器的地址,就可以与它们连接并获取上面各种资源。

由于FTP操作简单实用，开放性强，且能充分利用Internet来进行信息传递与交流，所以目前越来越多的FTP服务器连入Internet，这样越来越多的资源通过匿名FTP就可以获得。

2、FTP服务器的设置下面以一个例子来说明如何设置FTP。

在DNS中将域名“”指向了IP地址“210.37.33.200”，要求输入相应格式的域名（或IP地址）就可登录到“E:\Myweb”目录下使用FTP相关服务。

实验5 配置WINS服务器

实验五配置WINS服务器一、预备知识WINS服务器的作用（Windows Internet Name Service，WINS）服务器主要用于NetBIOS名字服务，它处理的是NetBIOS计算机（Computer Name），所以也称为NetBIOS名字服务器（NBNS，NetBIOS Server）。

WINS服务器可以登记支持WINS功能的工作站的计算机名、IP地址、DNS 域名等数据，当有工作站查询计算机名称时，它又可以将这些数据提供给工作站。

与其他名字解析相比，WINS名字服务具有一些优点。

首先，WINS名字服务是以点对点的方式直接进行通信的，并可以跨路由器访问其他子网中的计算机，这便克服了广播查询无法跨越路由器和加重网络负担的不足；其次，与静态处理域主机名（Host Name）的DNS服务器不同，WINS名字服务器还是一种很少需要人工干预的动态名字服务；第三，WINS名字服务器不仅能够用于NetBIOS 名字查询，而且还可以辅助域主机名的查询，可以结合DNS和WINS服务器的好处进行Internet域名查询，因此WINS又被称为Windows网际名称服务（Windows Internet Name Service）二、实验目的1.了解WINS服务的基本概念。

2.掌握安装、配置WINS服务器的方法。

3.掌握启动客户机启用WINS服务的方法。

三、实验任务1.安装、配置WINS服务器。

2.WINS数据管理。

3.启动客户机的WINS。

四、实验环境及工具局域网内安装Windows Server 2003、Windows XP操作系统的计算机若干台。

五、实验内容和步骤（一）安装WINS服务器（1）选择“开始”→“设置”→“控制面板”→“添加或删除程序”命令，弹出“添加或删除程序”对话框，单击“添加删除Windows组件”图标，打开Windows组件向导”对话框，如图1所示。

图1 “Windows组件向导”对话框（2）在“Windows组件向导”对话框中双机“网络服务”选项，弹出“网络服务”对话框，双击进入“网络服务的子组件列表框”，选中“Windows Internet 名称服务（WINS）”复选框，如图2所示。

实验5 构建简单路由器网络

实验五构建简单路由器网络拓扑地址分配表目标第 1 部分：设置拓扑并初始化设备第 2 部分：配置设备并检验连接第 3 部分：显示设备信息背景/场景这一综合实验用于复习以前学过的IOS 命令。

在本实验中，您将按照拓扑图所示完成设备电缆连接。

然后配置设备来匹配地址分配表。

保存该配置后，您将通过测试网络连接来检验配置。

在配置设备和检验网络连接之后，您将使用 IOS 命令从设备中检索信息，以回答网络设备的相关问题。

所需资源∙ 1 台路由器（Cisco 1941 或同类路由器）∙ 1 台交换机（Cisco 2960 或同类交换机）∙ 2 台 PC∙用于通过控制台电缆配置 Cisco IOS 设备的控制台端口∙如拓扑图所示的以太网电缆第 1 部分：建立拓扑并初始化设备打开Packet Tracer，按照拓扑图所示连接设备和电缆。

第 2 部分：配置设备并检验连通性在第2 部分中，您将建立网络拓扑并配置基本设置，例如接口IP 地址、设备访问和密码。

有关设备名称和地址信息，请参考本实验开头的“拓扑”和“地址分配表”。

第 1 步：为 PC 接口分配静态 IP 信息。

a. 在 PC-A 上配置 IP 地址、子网掩码和默认网关设置。

b. 在 PC-B 上配置 IP 地址、子网掩码和默认网关设置。

c. 在 PC-A 上通过命令提示符窗口对 PC-B 执行 ping 操作。

ping 失败的原因是什么？____________________________________________________________________________________ 第 2 步：配置路由器。

a. 通过控制台连接到路由器并启用特权 EXEC 模式。

Router>enableRouter#b. 进入配置模式。

Router# conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#c. 为路由器分配一个设备名称。

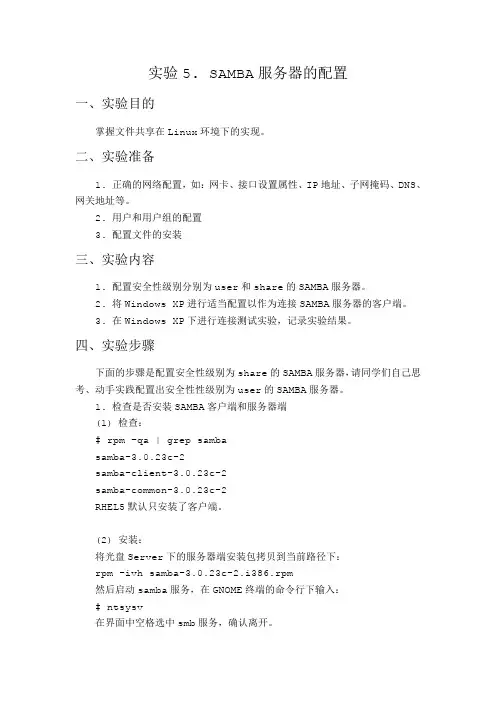

实验5--SAMBA服务器的配置

实验5. SAMBA服务器的配置一、实验目的掌握文件共享在Linux环境下的实现。

二、实验准备1. 正确的网络配置，如：网卡、接口设置属性、IP地址、子网掩码、DNS、网关地址等。

2. 用户和用户组的配置3. 配置文件的安装三、实验内容1. 配置安全性级别分别为user和share的SAMBA服务器。

2. 将Windows XP进行适当配置以作为连接SAMBA服务器的客户端。

3. 在Windows XP下进行连接测试实验，记录实验结果。

四、实验步骤下面的步骤是配置安全性级别为share的SAMBA服务器，请同学们自己思考、动手实践配置出安全性性级别为user的SAMBA服务器。

1. 检查是否安装SAMBA客户端和服务器端(1) 检查：# rpm –qa | grep sambasamba-3.0.23c-2samba-client-3.0.23c-2samba-common-3.0.23c-2RHEL5默认只安装了客户端。

(2) 安装：将光盘Server下的服务器端安装包拷贝到当前路径下：rpm -ivh samba-3.0.23c-2.i386.rpm然后启动samba服务，在GNOME终端的命令行下输入：# ntsysv在界面中空格选中smb服务，确认离开。

或者运行：# service smb start启动SAMBA服务。

(3) 关闭SELinux：直接修改/etc/sysconfig/selinux配置文件：selinux=disable然后在/usr/sbin中运行如下命令：setsebool -P samba_enable_home_dirs=1重启系统生效。

2. 共享Linux文件夹(1) 新增系统用户：因为SAMBA用户必须首先是系统用户，所以需要先新增一个系统用户，或者使用已有的系统用户：# useradd temp# passwd temp# smbpasswd –a temp系统会提示指定SAMBA用户密码，密码可自己指定。

实验5 TCPIP协议属性设置

实习五 TCP/IP网络协议配置一、实习目的1.了解网络基本配置中包含的协议、服务、客户端，以及基本参数，并了解各种协议的作用，以及安装方法；2.掌握Windows支持的网络协议及参数设置方法；3.练习并掌握简单网络命令的使用。

二、实习内容1.查看所在机器的主机名称和网络属性，包括网络基本配置中包含的协议、服务、客户端，以及有关的基本参数；2.修改网络配置参数，建立小组内的局域网；3.网络协议、服务、客户端等组件的安装和卸载方法；4.常用网络命令的使用。

三、预备知识1.TCP/IP协议和IP地址的有关知识；2.Windows命令方式的有关知识。

四、实习步骤1. 常用网络命令的使用提示：Windows命令使用方法：单击【开始】按钮→选择【程序】→选择【附件】→选择【命令提示符】即可打开命令操作窗口，可在命令提示符下执行Windows命令。

命令的格式一般为：“命令 /参数”,如：IPConfig /?，？参数可以查看命令的使用说明。

（1）IPConfigIPConfig命令可用于显示当前的TCP/IP配置信息，这些信息一般用来检验人工配置的TCP/IP设置是否正确。

但是，如果你的计算机和所在的局域网使用了动态主机配置协议，这个程序所显示的信息也许更加实用。

这时，IPConfig可以让你了解你的计算机是否成功的租用到一个IP地址，如果租用到则可以了解它目前分配到的是什么地址。

了解计算机当前的IP地址、子网掩码和缺省网关实际上是进行测试和故障分析的必要项目。

该命令用来显示当前的TCP/IP 配置，也可显示本机网卡的物理地址。

加all参数可以查看配置全部信息。

在命令行下键入:ipconfig/all ，显示类似以下信息,阅读并解释。

记录本机IP地址、MAC地址等信息（注：每台计算机配置信息不同）。

Windows IP ConfigurationHost Name . . . . . . . . . . . . : sjm（主机名）Primary Dns Suffix . . . . . . . :（DNS后缀）Node Type . . . . . . . . . . . . : Unknown（结点类型）IP Routing Enabled. . . . . . . . : No（IP路由器是否可用）WINS Proxy Enabled. . . . . . . . : NoEthernet adapter 本地连接:Connection-specific DNS Suffix . :Description . . . . : 3Com 3C920 Integrated Fast Ethernet（网卡型号）Controller (3C905C-TX Compatible)Physical Address. . . . . . . . . : 00-06-5B-75-53-C1（物理地址MAC） Dhcp Enabled. . . . . . . . . . . : No（动态IP是否可用）IP Address. . . . . . . . . . . . : 202.117.179.10（IP地址）Subnet Mask . . . . . . . . . . . : 255.255.255.0（子网掩码）Default Gateway . . . . . . . . . : 192.168.0.1（网关）DNS Servers . . . . . . . . . . . : 61.150.47.1(域名服务器IP地址) 210.27.80.3（2） ping命令Ping命令实际是通过ICMP协议来测试网络的连接情况的，即将数据发送到另一台主机，并要求在应答中返回这个数据，以确定连接的情况，所以用ping命令可以确定本地主机是否能和另一台主机通信。

实验5-Windows-2003-WWW、FTP服务器的配置与管理

实验5-Windows-2003-WWW、FTP服务器的配置与管理实验目的本实验旨在让学生通过实现Windows 2003服务器上的WWW、FTP服务的配置和管理，掌握Windows Server的基本操作方法，提高对服务器基本概念的理解。

实验环境•虚拟机软件：VMware Workstation 14 Pro•操作系统：Windows Server 2003 Enterprise Edition实验步骤配置WWW服务1.打开“服务器管理器”，打开“管理控制台”选项卡，选择“添加或删除组件”。

2.在“组件向导”中，选择“Internet 信息服务(IIS)”选项，并确定。

3.在“Searching for Required Files”对话框中，如果需要，可以插入Windows 2003安装光盘。

4.点击“完成”后，IIS将被安装和配置为Windows 2003服务器上的WWW服务。

管理WWW服务1.进入IIS管理界面，在“目录树”中选择“默认网站”。

2.在右侧选择“属性”选项卡，可以设置该网站的基本属性和默认文档。

3.点击“主页”选项卡，可以设置网站的主页信息。

4.点击“虚拟目录”选项卡，可以管理和创建虚拟目录。

5.该网站在IIS中的WWW服务的默认端口为80，修改该端口可以在“WWW服务扩展”中设置。

配置FTP服务1.打开“服务器管理器”，选择“角色”选项卡，点击“添加角色”。

2.在“添加角色向导”中，选择“应用程序服务器”选项，并确定。

3.选择“Internet 信息服务(IIS)”和“FTP服务器”选项，并完成向导。

4.在“FTP站点向导”中，选择“新建FTP站点”，并完成创建。

5.可以在IIS管理界面的“FTP站点”中修改FTP服务的基本设置。

管理FTP服务1.进入IIS管理界面，在“目录树”中选择“默认FTP站点”。

2.在右侧选择“属性”选项卡，可以设置FTP站点的基本属性和连接信息。

实验5 WWW的配置

1）使用一台服务器提供一个WWW服务，并且能够通过域名访问该WWW服务。
2）使用一台服务器提供两个不同的WWW服务，且能够通过域名访问所需的WWW服务。
温州大学城市学院网络系张纯容.

8
实训内容的规划
实训内容 1．实训环境的搭建参考建议 1）Web/DNS服务器（Windows 2000 Server）一台； 2）客户机1台（Windows 2000 Pro＋IE浏览器），作为 Web客户端； 3）服务器与客户机通过HUB或UTP交叉线相连。 1）WEB/DNS服务器的IP设置为：192.168.1.1/24（ 2）客户机的IP设置：192.168.1.20/24
温州大学城市学院网络系张纯容.

4
网站主目录
网站主目录是指客户端用浏览器通过HTTP方式连接到服务器上访问网页文件时的根目录，即Web服务器端网页文件存放的位置。它可以是服务器上的本地目录，也可以是其他计算机的共享目录，一般使用本地目录
温州大学城市学院网络系张纯容.
温州大学城市学院网络系张纯容.
22
在“Internet信息服务（IIS）”窗口中选择“World Wide Web服务器” 单击“确定” 按钮
温州大学城市学院网络系张纯容.
23
进行WWW服务配置组件的安装，在其间，需要windows 2000 server 的安装盘
实验五 WWW的配置
计算机网络基础
温州大学城市学院网络系张纯容

1
实训目的
理解WWW服务的体系结构与工作原理掌握利用Microsoft的IIS中WWW服务的基本配置掌握WEB站点的管理
温州大学城市学院网络系张纯容.

实验5：登录路由器与路由协议配置

大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院专业：软件工程班级：学号：学生姓名：2010年 7月13日大连理工大学实验报告学院（系）：软件学院专业：软件工程班级：XO班实验时间：2010.7.13 实验室：D图407 实验台：3指导教师签字：成绩：实验五：登录路由器与路由协议配置一、实验目的使用Console口登录路由器；使用Telnet方式登录路由器；静态路由配置；RIP路由协议配置二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、RIP的基本原理及配置三、实验环境以及设备2台路由器、2台Pc机、双绞线若干四、实验步骤（操作方法及思考题）{警告：路由器高速同异步串口（即S口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/异步串口电缆，否则容易引起设备及端口的损坏。

}1、请选用AR18-12路由器(或者MSR20-20路由器)，依次做下列三个实验。

（1）通过Console口登录路由器使用双绞线在配线架上将该PC机的COM口与该路由器的Console口连接起来。

请在实验报告中简述你在配线架上是怎样接线的。

在该PC机上使用Windows XP下的“超级终端”登录路由器，检查是否能成功登录。

（5分）因PC机的COM口映射到配线架2号端口，路由器的Console口映射到20号端口，故用直联线将2号、20号端口跳线连接。

能够登陆成功。

（2）通过Telnet方式登录路由器图1 Telnet方式登录路由器使用Console口配置路由器，参照课件完成使用telnet方式登录前的必要配置，然后按照图1的环境组网，进行telnet登录。

请在实验报告中简要回答下列问题：a)你所配置的PC机的IP地址是什么？路由器以太网口的IP地址是什么？（5分）PC机的IP地址为：192.168.0.3路由器以太网口的IP地址为：192.168.0.1设置命令：[Quidway]interface ethernet 0[Quidway-ethernet0]ip address 192.168.0.1 255.255.255.0b)你是如何在路由器上设置登录用户和密码的？（5分）进入系统视图后，设置用户名为orz，密码为123456如下：[Quidway]local-user orz service-type administrator passwordsimple 123456c)为什么不能直接用一根直通双绞线把PC机和路由器连接起来，而中间必须经过一台交换机？（5分）PC机、路由器的以太网端口均是MDI类型，之间只能用交叉线连接。

实验五用packet_Tracer进行路由器的配置

实验五　路由器的基本配置及应用实验目标●掌握路由器几种常用配置方法；●掌握采用Console线缆配置路由器的方法；●掌握采用Telnet方式配置路由器的方法；●熟悉路由器不同的命令行操作模式以及各种模式之间的切换；●掌握路由器的基本配置命令并应用；实验背景●你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；●作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

技术原理●路由器的管理方式基本分为两种：带内管理和带外管理。

通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。

第一次配置时必须利用Console端口进行配置。

实验步骤一、按下图所示设备和连线，新建packet tracer拓扑图S2/0S2/0实验设备Router_PT 2台，具备以太网口和串口；PC 2台；交叉线；直通线说明：1、路由器与路由器相连：用DTE串口线或DCE串口线（串口线用于远程连接）。

（1）若选DTE串口线：则连线起点设备为DTE，连线终点设备为DCE。

（2）若选DCE串口线：则连线起点设备为DCE，连线终点设备为DTE。

注意：其中DCE需设置时钟频率。

2、计算机与路由器相连：按理论应该用直连线，该模拟软件需用交叉线；同时需要在路由器和PC机之间连一条配置线（console线：路由器端选择console口，PC机端选RS232口）2、对路由器进行配置，有两种路由器配置方法：1、配置模式（1）先配置第一个路由器的串口（此处按拓扑选择的是serial2/0）：双击路由器——>选“配置”——>选“接口配置”——>选serial2/0：将端口设置为“开启”；时钟速率设置为“64000”IP地址设置为：172.16.2.2子网掩码设置为：255.255.255.0（2）再配置第一个路由器的以太网口（此处按拓扑选择的是fastethernet0/0 ）：——>选fastethernet0/0 (路由器和PC的连接口)：将端口设置为“开启”；带宽自动，全双工IP地址设置为：172.16.3.1子网掩码设置为：255.255.255.0注意：其中（1）（2）的每一步，请大家关注每做一次选项时，屏幕下方“IOS”命令窗口中对应的路由器命令是什么，便于大家使用第二种配置方法“命令行配置”路由器时，不致于输错命令。

实验五-静态路由配置

实验五-静态路由配置静态路由是网络管理员手动配置，并且不会自动学习的路由。

静态路由虽然配置起来比较麻烦，但是它的路由选择过程相比较动态路由来说更稳定，更可靠，更节省系统资源。

在本实验中，我们将演示如何在两个路由器之间使用静态路由配置实现互联。

实验拓扑如下：```+-----------+ +-----------+| Router R1 |------| Router R2 |+-----------+ +-----------+```路由器R1与路由器R2分别有两个接口。

在这个拓扑中，两个路由器使用互连的接口0/0和0/1进行相互连接。

接口0/0在路由器R1上配置为192.168.1.254，接口0/1在路由器R2上配置为192.168.1.253。

以下是本实验中路由器R1和路由器R2的静态路由配置：路由器R1的配置：```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.254 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.1 255.255.255.0no shutdownexitip route 192.168.2.0 255.255.255.0 192.168.1.253 ```路由器R2的配置：```enableconfigure terminalinterface GigabitEthernet0/0ip address 192.168.1.253 255.255.255.0no shutdowninterface GigabitEthernet0/1ip address 10.0.0.2 255.255.255.0no shutdownexitip route 192.168.1.0 255.255.255.0 192.168.1.254```这里，我们在路由器R1中配置了一个静态路由，使其可以通过192.168.1.253接口到达192.168.2.0/24网络。

计网实验报告5-DNS、DHCP服务器配置与管理

计算机网络实验课程实验报告实验名称 DNS、DHCP服务器配置与管理一、实验目的1、了解DNS、DHCP服务的基本概念、工作原理；2、安装DNS、DHCP服务器；3、配置与管理DNS、DHCP服务器二、实验所用仪器（或实验环境）VMware Workstation Pro三、实验基本原理及步骤（或方案设计及理论计算）DNS服务器配置与管理：DNS：是域名系统（Domain Name System）的缩写，指在Internet中使用的分配名字和地址的机制。

域名系统允许用户使用友好的名字而不是难以记忆的数字——IP地址来访问Internet上的主机。

域名解析：就是将用户提出的名字变换成网络地址的方法和过程，从概念上讲，域名解析是一个自上而下的过程。

DHCP服务器配置与管理：DHCP（Dynamic Host Configuration Protocol）是动态主机配置协议的缩写，是一个简化主机IP地址分配管理的TCP/IP标准协议。

它能够动态地向网络中每台设备分配独一无二的IP地址，并提供安全、可靠且简单的TCP/IP网络配置，确保不发生地址冲突，帮助维护IP 地址的使用。

要使用DHCP方式动态分配IP地址，整个网络必须至少有一台安装了DHCP服务的服务器。

其他使用DHCP功能的客户端也必须支持自动向DHCP服务器索取IP地址的功能。

当DHCP客户机第一次启动时，它就会自动与DHCP服务器通信，并由DHCP服务器分配给DHCP 客户机一个IP地址，直到租约到期（并非每次关机释放），这个地址就会由DHCP服务器收回，并将其提供给其他的DHCP客户机使用。

动态分配IP地址的一个好处，就是可以解决IP地址不够用的问题。

因为IP地址是动态分配的，而不是固定给某个客户机使用的，所以，只要有空闲的IP地址可用，DHCP客户机就可从DHCP服务器取得IP地址。

当客户机不需要使用此地址时，就由DHCP服务器收回，并提供给其他的DHCP客户机使用。

实验五 VPN配置实验

云南大学软件学院实验报告姓名：学号：班级：网络工程指导教师：刘春花成绩：实验五GREVPN配置实验?一．实验目的：1．基本掌握配置GREVPN。

二．实验要点：1．配置GREVPN，熟悉私网通过建立VPN隧道在公网络传输数据。

三．实验设备：路由器Cisco五台，连线若干。

四、实验环境五、实验步骤1.建立如上图所示的网络拓扑结构，图中2（R1(config)#intF0/1R1(config-if)#ipaddR1(config-if)#nosh?R1(config)#iproute（2）配置R2：R2(config)#intf0/0R2(config-if)#ipaddR2(config-if)#noshR2(config)#iproute （3）配置R3：R3(config)#intf0/0R3(config-if)#ipaddR3(config-if)#noshR3(config)#intf0/1R3(config-if)#ipaddressR3(config-if)#noshR3(config)#iproute （4）配置R4：（R5(config)#intf0/1R5(config-if)#ipaddR5(config-if)#noshR5(config)#intf0/0R5(config-if)#ipaddR5(config-if)#nosh 2．测试基础网络环境（1）查看R5的路由表：（2）测试上海分公司路由器R1到北京分公司路由器R3的连通性：（4）跟踪上海分公司R2到北京分公司的路径信息，并分析结果？即Router1的f0/0口，只有这一个路径信息。

原因是未添加隧道，因此从上海分公司R2到北京分公司的路径跟踪不能正常进行。

3．在上海分公司与北京分公司之间配置GRE隧道（1）在上海分公司路由器R1上配置连接到北京分公司路由器R3的GRE隧道：R1(config)#interfacetunnel1R1(config-if)#ipaddressR1(config-if)#tunnelsourceR1(config-if)#tunneldestinationR1(config-if)#exit（2）查看R1当前的隧道接口状态：（R3(config-if)#tunneldestinationR3(config-if)#exit（4）查看R3当前的隧道接口状态：（主要查看隧道状态是否已经up）?R3#showinterfacestunnel34．测试GRE隧道（1）测试R1与R3之间的GRE隧道连通性：R1#pingR2#ping?????要解决此问题，必须让流量从GRE隧道中传输。

神州数码路由器配置实验5

实验5：路由器动态路由配置实验拓扑结构图：配置各个路由器的网络接口,配置各个路由器的动态路由RIP实验内容：Ø 设置测试机IP地址：如实验5Ø 配置各个路由器的网络接口：如实验5Ø 配置各个路由器的动态路由RIP（1）1702-1路由器动态路由配置(配置机com4口)：注意，no ip route为删除静态路由，如未配置静态路由可以不使用该指令。

Router_config#no ip route 192.168.30.0 255.255.255.0 192.168.20.2Router_config#no ip route 192.168.40.0 255.255.255.0 192.168.20.2Router_config#router ripRouter_config_rip#network 192.168.0.0 255.255.0.0（2）2611路由器动态路由配置(配置机com3口)Router_config#no ip route 192.168.10.0 255.255.255.0 192.168.20.1Router_config#no ip route 192.168.40.0 255.255.255.0 192.168.30.2Router_config#router ripRouter_config_rip#network 192.168.0.0 255.255.0.0（3）1702-2路由器动态路由配置(配置机com5口)Router_config#no ip route 192.168.10.0 255.255.255.0 192.168.30.1Router_config#no ip route 192.168.20.0 255.255.255.0 192.168.30.1Router_config#router ripRouter_config_rip#network 192.168.0.0 255.255.0.0（4）在1702-2上运行(配置机com5口)Router#show ip route显示结果R 192.168.10.0/24 [120,2] via 192.168.30.1(on Serial0/2)R 192.168.20.0/24 [120,1] via 192.168.30.1(on Serial0/2)C 192.168.30.0/24 is directly connected, Serial0/2C 192.168.40.0/24 is directly connected, FastEthernet0/0（5）在2611上运行(配置机com3口)Router#show ip route显示结果R 192.168.10.0/24 [120,1] via 192.168.20.1(on Serial0/3)C 192.168.20.0/24 is directly connected, Serial0/3C 192.168.30.0/24 is directly connected, Serial0/2R 192.168.40.0/24 [120,1] via 192.168.30.2(on Serial0/2)（6）在1702-1上运行(配置机com4口)Router#show ip route显示结果C 192.168.10.0/24 is directly connected, FastEthernet0/0C 192.168.20.0/24 is directly connected, Serial0/2R 192.168.30.0/24 [120,1] via 192.168.20.2(on Serial0/2)R 192.168.40.0/24 [120,2] via 192.168.20.2(on Serial0/2)Ø 配置各个路由器的动态路由OSPF（1）在1702-1上运行(配置机com4口)Router_config#no router ripRouter_config#router ospf 100Router_config_ospf_100#network 192.168.10.0 255.255.255.0 area 0Router_config_ospf_100#network 192.168.20.0 255.255.255.0 area 0（2）在2611上运行(配置机com3口)Router_config#no router ripRouter_config#router ospf 100Router_config_ospf_100#network 192.168.20.0 255.255.255.0 area 0Router_config_ospf_100#network 192.168.30.0 255.255.255.0 area 0（3）在1702-2上运行(配置机com5口)Router_config#no router ripRouter_config#router ospf 100Router_config_ospf_100#network 192.168.40.0 255.255.255.0 area 0Router_config_ospf_100#network 192.168.40.0 255.255.255.0 area 0Ø 分别在1702-1,1702-2,2611上运行show ip route 查看路由表情况，注意路由表与RIP动态路由时的变化。

实验五：静态路由配置

实验五静态路由配置实验目的1、熟悉模拟器Packet tracer的使用环境；2、掌握路由器的几种工作模式及模式之间的切换；3、掌握路由器常见端口的配置步骤；4、理解路由表的查找原理，理解静态路由的概念；5、掌握设置静态路由和默认路由的方法；实验环境Packet tracer 5.0实验步骤1、使用模拟器Packet tracer构建如下的网络拓扑：注意：路由器和路由器之间，路由器和计算机之间应该采用哪种电缆？2、PC机的IP配置进入PC机配置环境，按照图中的要求配置IP地址、子网掩码和网关。

3、路由器模式切换Router>enable /用户模式进入特权模式Router#configure terminal /特权模式进入配置模式用户模式用户只能查看路由器的一些基本状态，不能进行设置；特权模式用户可以使用show 和debug命令进行配置检查，还不能进行路由器配置的修改；配置模式用户才能真正修改路由器的配置，比如配置路由器的静态路由表，详细的配置命令需要参考路由器配置文档。

如果想配置具体端口，还需要进入第4级。

4、路由器端口配置Router3:Router(config)#interface s0/0/0 //进入端口模式，配置串口Router(config-if)#ip add 192.168.2.1 255.255.255.0//配置串口IP Router(config-if)#no shutdownRouter(config-if)#interface f0/0 //进入端口模式，配置以太网接口Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRoute4：Router(config)#interface s0/0/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#clock rate 64000 //配置时钟Router(config-if)#no shutdownRouter(config-if)#interface f0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutdown配置完成后，在PC机上使用PING命令测试PC机和路由器各端口以及PC和PC 之间的连通情况，并思考为什么是这种情况？5、静态路由配置给Router3配置一条静态路由信息Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2给Router2配置一条静态路由信息Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1配置完成后，在PC机上使用PING命令测试PC机和路由器各端口以及PC和PC 之间的连通情况，并思考为什么是这种情况？6、查看路由器的路由信息在特权模式下查看路由器的路由信息：Router#show ip route观察路由表中的各条路由信息，并解释。
