LVDS信号原理及相关介绍2024年7月2日
LVDS是低电压差分信号（Low-Voltage Differential Signaling）的简称，它是一种高速串行数字接口标准。
它由National Semiconductor（现在是 Texas Instruments公司）在1980年代末为液晶显示器（LCD）设计开发的。
LVDS信号主要用于高速数据传输，如在计算机、网络、通信设备和显示器等领域中。
LVDS信号的原理是通过两条不同电平的差分信号来传输数据。
一条线路上的信号电平为高电平（通常为Vcc）,而另一条线路上的信号电平为低电平（通常为GND）。
由于这两个信号的电平差异很大，因此LVDS可以在长距离传输高速数据而不容易受到干扰。
LVDS信号具有如下特点：低功耗，高带宽，抗干扰能力强，传输距离远。
根据LVDS的标准，传输速率可以达到每秒1.2 Gbit/s（gigabit per second），而功耗却可以控制在1mA以下。
此外，LVDS信号的传输距离可以达到15米，而且不会因为距离的增加而损失信号质量。
在LVDS信号传输中，一般采用对称电阻负载以及差分驱动的方式来减小串扰噪声的影响。
LVDS驱动器通常采用差分晶体管对的方式来提供高驱动电压和高带宽，传输线上也采用了对称的电阻负载。
这两者的结合使得LVDS传输能够抵抗干扰信号的影响，并实现高速稳定的数据传输。
LVDS信号在现代电子设备中得到广泛应用。
例如，在计算机领域中，LVDS信号用于连接显卡和显示器之间的数据传输；在通信设备中，LVDS信号用于传输高速数据和音频信号；在汽车电子中，LVDS信号用于连接汽车内部的各种显示器和摄像头等设备。
总结来说，LVDS信号是一种高速、低功耗、抗干扰能力强的串行数字接口标准。
它通过差分信号的方式实现数据的高速传输，并且具有较长的传输距离。
由于其优越的特性，LVDS信号在现代电子设备中得到广泛的应用。
2010款宝马X5侧视摄像机线路故障
这种情况下，TRSVC 控制模块单元无
车型：E70。
查看其中一个故障的细节描述，如 法与摄像机进行通信，并将记录故障用
行驶有摄像机。在大多数情况下，LVDS
故障现象：用户反映车辆的 3 个摄 00CA94 LIN 总线故障，右侧外后 数据导线进水是引起此问题的原因。在
ISID 诊断测试，读取故障内容如
◆◆ 局域互联网总线
下：
◆◆LVDS 数据导线
◆◆00CA94 LIN 总线故障，右侧外后
通过中央控制台操纵装置上的一 ┃┃ 图3 摄像机插头
视镜摄像机
个按钮激活摄像机，摄像机图像通过中
尝试对右后视镜摄像机发霉针脚
◆◆00CA95 LIN 总线故障，左侧外后 央信息显示器（CID）中的分区显示屏 进行清洗处理，但安装上去之后仍偶尔
2010款宝马X5侧视摄像机线路故障
作者： 作者单位： 刊名：
英文刊名： 年，卷(期)：
杨明
汽车维修技师 Auto Maintenance 2015(2)
引用本文格式：杨明 2010款宝马X5侧视摄像机线路故障[期刊论文]-汽车维修技师 2015(2)
◆◆ 倒车摄像机（蓝头） ◆◆ 左外后视镜摄像机（黑色）
1、图 2 所示。
这款车不仅配置了倒车摄像机还
◆◆ 右外后视镜摄像机（红色）
安装了两个外后视镜摄像机，称作全景
接下来根据系统的要求首先全部
摄像机。可以技术上通过不同的摄像机 拔下 TRSVC 上的所有摄像机的导线插
和一个共用控制模块 TRSVC 来实现。 头，依次单独安装上去，由系统进行分
视镜摄像机
幕进行显示。自速度达到 15km/h 起，系 出现报警的现象。最后更换右后视镜摄
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
整机拼接驱动板规格书
整机拼接驱动板规格书(产品型号：ST8700)文件编号：NO.20140810004版本信息：Ver1.0编制：审核：批准：发布日期：2014-08-10此文件中包含的所有信息内容最终解释权归SHENGXIAN科技有限公司，所有未经授权和允许的复制都是不被认可和应被禁止的。
版本变更记录版本号日期页码内容1.02012.08.10第一版发行目录一、前言 (5)二、注意事项 (6)三、安全使用说明 (6)四、功能说明 (6)五、附录： (13)一、前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。
SANTECH8700液晶图像拼接处理器是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的液晶屏拼接。
SANTECH8700液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
SANTECH8700液晶图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。
SANTECH8700系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N ×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。
二、注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
lvds液晶屏幕接口详解之欧阳法创编
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。

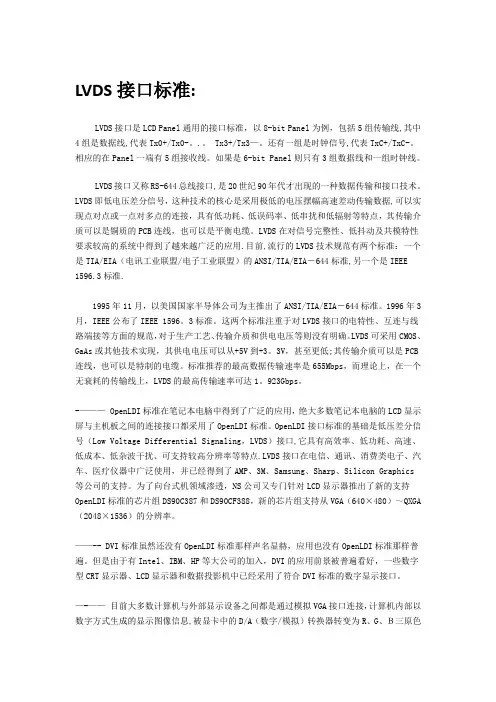

LVDS接口标准
LVDS接口标准:LVDS接口是LCD Panel通用的接口标准，以8-bit Panel为例，包括5组传输线,其中4组是数据线,代表Tx0+/Tx0-。
.。
Tx3+/Tx3—。
还有一组是时钟信号,代表TxC+/TxC-。
相应的在Panel一端有5组接收线。
如果是6-bit Panel则只有3组数据线和一组时钟线。
LVDS接口又称RS-644总线接口,是20世纪90年代才出现的一种数据传输和接口技术。
LVDS即低电压差分信号，这种技术的核心是采用极低的电压摆幅高速差动传输数据,可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。
LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用.目前,流行的LVDS技术规范有两个标准：一个是TIA/EIA（电讯工业联盟/电子工业联盟）的ANSI/TIA/EIA－644标准,另一个是IEEE 1596.3标准.1995年11月，以美国国家半导体公司为主推出了ANSI/TIA/EIA－644标准。
1996年3月，IEEE公布了IEEE 1596。
3标准。
这两个标准注重于对LVDS接口的电特性、互连与线路端接等方面的规范，对于生产工艺、传输介质和供电电压等则没有明确。
LVDS可采用CMOS、GaAs或其他技术实现，其供电电压可以从+5V到+3。
3V，甚至更低;其传输介质可以是PCB 连线，也可以是特制的电缆。
标准推荐的最高数据传输速率是655Mbps，而理论上，在一个无衰耗的传输线上，LVDS的最高传输速率可达1。
923Gbps。
-——— OpenLDI标准在笔记本电脑中得到了广泛的应用，绝大多数笔记本电脑的LCD显示屏与主机板之间的连接接口都采用了OpenLDI标准。
OpenLDI接口标准的基础是低压差分信号（Low Voltage Differential Signaling，LVDS）接口,它具有高效率、低功耗、高速、低成本、低杂波干扰、可支持较高分辨率等特点.LVDS接口在电信、通讯、消费类电子、汽车、医疗仪器中广泛使用，并已经得到了AMP、3M、Samsung、Sharp、Silicon Graphics等公司的支持。
LVDSDP等显示器接口介绍
Odd/even method Horizontal Line: 1344; Vertical Line:806 Cph=1344*806*60*3/2=97MHz Sth=load=806*60=48kHz Pol=806*60/2=24kHz
Source Driver IC
Source Driver IC
mini-LVDS Left Output
Mini-LVDS T/CON
mini-LVDS Right Output
LVDS 2CH
Interface connector
频率计算方法(VESA)
Mini-LVDS
XGA(1024*768)@60Hz
输入方框图
Interface connector
Vdd
DC/DC converter
TTL / RSDS / Mini-th,cph, load,mpol
Source driver IC
TTL / LVDS Timing data Controller
Stv , cpv Gate driver
6 6 6 6 6 6
Rising Falling
R R0 R1 R2 R3 R4 R5 G G0 G1 G2 G3 G4 G5 B B0 B1 B2 B3 B4 B5
1Dot
1Dot 线数 : 6line Clock = 67.5Mhz
1Pixel
1Dot 线数 : 1pair(2line) Clock = 67.5*3=202.5Mhz
LVDS连接器简介
FPC / B to B Connector
• Development Plan
Capital expenditure apply Product design Toolings design & fabrication
Product reliability test
Tooling qualification
Rank 3 - Battery connector • Vertical holder
Potential Connectors in Development
Rank 3 - Battery connector • Battery connector 4 position
Potential Connectors in Development
lvds连接器简介 connectordevelopment plan connector development plan device pr oduct fiel device pr oduct fiel devicesapplication device pr oduct fiel device pr oduct fiel notebookapplication notebookapplication lcdmonitor application lcdmonitor application dscapplication digitalstill camera) digitalstill camera) application digitalcamcorder application digitalcamcorder application mobilephone application mobilephone application pdaapplication pdamatrix analysis matrix analysis fpcfpc memor agest agemedi baybay docki ng docki ng st rfrf si lcdmoni lcdmoni dscdsc camcorder camcor der phonemobi pdapda microcoaxial. flat flex cable wireharness mediabay notebookpower ps2,usb, ieee 1394, portsaudio, lan (rj45/11), lpt, serial, vga lcdmonitor digital camcorder,mobile phone pdamini usb specialtypotential connectors developmentpotential connectors developmentrank?fpcconnector 1.0mm 0.5mmpitch applied notebook0.8mm 0.5mmpitch applied mobilephone 1.0mm 0.5mmpitch applied lcdmonitor 0.8mm 0.5mmpitch applied pda0.8mm 0.3mmpitc
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
LVDS标准及介绍 (2)
LVDS1.0 LVDS简介LVDS（Low Voltage Differential Signaling）是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。
1.1 LVDS信号传输组成LVDS信号传输一般由三部分组成，如图1所示：差分信号发送器，差分信号互联器，差分信号接收器。
图1 简单的单工LVDS接口连接图差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号。
通常由一个IC来完成。
差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。
通常由一个IC来完成。
差分信号互联器：包括联接线（电缆或者PCB走线），终端匹配电阻。
1.2 LVDS的工作原理图2 LVDS接口电路图如图2所示，LVDS驱动器由一个驱动差分线对的电流源组成(通常电流为3.5mA),LVDS接收器具有很高输入阻抗,因此驱动器输出的电流大部分都流过100Ω的匹配电阻,并在接收器的输入端产生生大约350mV的电压。
驱动器的输入为两个相反的电平信号，四个nMOS管的尺寸工艺是完全相同的。
当输入为“1”时，标号IN+的一对管子导通，另一对管子截止，电流方向如图2，并产生大约350mV的压降；反之，输入为“0”时，电流反向，产生大约350mV的压降。
这样根据流经电阻的电流方向, 就把要传输的数字信号（CMOS信号）转换成了电流信号（LVDS信号）。
接受端可以通过判断电流的方向就得到有效的逻辑“1”和逻辑“0”状态。
从而实现数字信号的传输过程。
由于MOS管的开关速度很高，并且LVDS的电压摆幅低（350mV），因此可以实现高速传输。
其电平特性如下图所示1.3 LVDS的国际标准LVDS是目前高速数字信号传输的国际通用接口标准，国际上有两个工业标准定义了LVDS：ANSI/TIA/EIA(American National Standards Institute/Telecommunications Industry Association/Electronic Industries Association)和IEEE(Institute for Electrical and Electronics Engineering).ANSI/TIA/EIA -644(1995年11月通过)标准定义了LVDS的电气规范，包括驱动器输出和接收器输入的电气规范，但它并不包括功能性的规范、传输协议或传输介质特性，这些与具体应用有关。
BMW_CIC,AUDI2010 接口盒安装使用说明_v201002
BMW_CIC ，AUDI2010接口盒安装使用说明_v201002本接口盒向BMW CIC 显示屏(采用4P 的圆接头的5系，3系，7系)，10款奥迪A6/A8，A4/A5[显示屏后的接头是4P 的圆接头]提供RGB, 2路AV,以及倒车影像插入功能，在原车的显示屏上显示导航/倒车影像 或DVD/数字电视，iPod 图像，并具有以下优点:✓本接口盒适合10款的奥迪，通过拨码开关设定是800X480，还是400X240的分辨率。
[注：两种显示屏2010年的版本都是采用圆4P 接头：A6/A8采用的是800X480分辨率，A4/A5/Q5采用的是400X240的分辨率]✓本接口盒适合宝马 CIC 显示系统，通过拨码开关设定是超宽屏幕（24：9比例，分辨率1264X480），还是X5（800X480）的分辨率。
[注：两种显示屏CIC 版本都是采用圆4P 接头：BMW5系，3系，以及7系采用的是1264X480分辨率，X5采用的是800X480的分辨率]✓ 通过BMW 的CAN 盒，可以达到：用户通过原车的idrv 按键操控DVD,数字电视和iPod(注：操控ipod 需要我公司的专用线)；在超宽屏幕上，用户通过原车idrv 上的option 按切换显示模式：24：9和16：9。
✓ 在Audi 和BMW 的车上，接头内的视频信号进行特殊保护处理，即使用户错连信号，或者将4P 内的任何信号连接到12V ，也不会损坏接口盒和原车电路。
✓ 采用1G Hz 的测试通过信号输出导线，来确保输出图像无噪声，兼容性好。
✓本设备通过-40~+85度的温度范围检测，通过欧盟Emark 认证。
1. 连线说明：建议安装步骤：BMW 车型：● 先连接好4线CAN 线和CAN 盒[此时不连接到接口盒的6P 线].● 当CAN 盒上的数据灯闪烁[表示连接正确]以后，（CAN 盒上一个LED 灯表示电源，另外一个表示CAN 数据跑动） ● 再安装接口盒，并拔下显示屏后的视频数据线，插入小板的座上，小板的视频线插回到显示屏。
常见LVDS屏接口定义讲解(精)
列：这是一个常见的41扣TTL的屏接口来看看与LVDS的屏有什么区别
（屏型号为M121-53DS 41扣单六位TTL屏）
Pin#
Signal Name
1
GND
地
2
-DTCLK
时钟
3
GND
地
4
HSYNC
行信号
5
VSYNC
场信号
6
GND
地
7
GND
地
8
GND
地
9
+RED0
单组红数据1
28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）
一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。这只是常见屏是这样规律，而不是所有的都是这样。
38
Reserved
39
VDD (+3.3V)
屏供电
40
VDD (+3.3V)
屏供电
41
Reserved
知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣70扣80扣
TTL的屏也有单组数据和双组数据之分以此类推就可以了
常见TTL屏线
D6T（单6位TTL）：31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
10
RXO3-
minus signal of odd channel 3(LVDS)
第一组数据7
LVDS在汽车电子中的应用
LVDS在汽车电子中的应用
低电压差分信号传输(LVDS)已经在众多应用中得到验证，LVDS 在传送高
数据率信号的同时还具有其它优势: 与低电源电压的兼容性；低功耗；低辐射；高抗干扰性；简单的布线和终端匹配。
LVDS 为差分模式(图1)，这种模式固有的共模抑制能力提供了高水平的抗干扰性，由于具有较高的信噪比，信号幅度
可以降低到大约100mV (图2)，允许非常高的传输速率。
较低的信号摆幅还有助于降低功耗。
与上述优势相比，LVDS 的缺陷(每一通道需要两根连线传输信号)已经显得微不足道。
图1. 基本的LVDS 发送接收结构
图2. LVDS 的信号强度和幅度
随着汽车内部整合的安全和辅助电子设备的增加，汽车领域对高速互连的需
求急剧增长，主要集中在用于驾驶支持(电子后视镜、导航系统、泊车距离控制、超视距显示、仰视显示)的视频显示系统，车载娱乐系统(电视和DVD 播放器) 等，这些应用要求高速数据传输，以满足图像传递的要求。
正是这些需求的增长，带动LVDS 产品在这些领域崭露头角(图3)。
图3. 汽车应用的典型LVDS 连接
LVDS 非常适合汽车应用。
汽车内部存在众多的电磁辐射源，因此，抗干扰
能力是汽车电子设计最基本的要求。
另外，考虑到LVDS 传输线自身的低辐射
优势，对系统的其它设施几乎不产生额外干扰。
LVDS 传输只需要简单的电阻
连接，简化了电路布局，线路连接也非常简单(采用双绞铜质电缆)。
LVDS 兼。
LVDS介绍及详细原理说明
LVDSJawen_tao2011-05-09目录一、简介 (2)1、为何要用LVDS? (2)2、LVDS信号传输组成 (2)二、LVDS电气特性 (4)三、传输协议 (5)四、线路接法 (10)五、Layout (13)一、简介LVDS（Low Voltage Differential Signal）即低电压差分信号。
1、为何要用LVDS?LVDS接口又称RS644总线接口，1994年由美国国家半导体公司（NS）提出的为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种视频信号传输模式，是一种电平标准，广泛应用于液晶屏接口。
液晶显示器驱动板输出的数字信号是TTL信号，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，像素时钟信号的最高频率可超过28MHZ.采用TTL接口，数据传输速率不高(一个CLK周期只能传输1bit数据)，传输距离较短，且抗电磁干扰能力比较差，会对RGB数据造成一定的影响。
另外，TTL 多路数据信号采用并行的传输方式，整个并口数量达几十路（RGB各8位，8x3=24，加 DE,HSYNC,VSYNC,至少27位），不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
2、LVDS信号传输组成最基本的LVDS器件就是LVDS驱动器和接收器。
LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。
如下图，LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻（R=100Ω），并在接收器的输入端产生大约350 mV的电压。
（电流源为恒流特性，终端电阻在100—120 欧姆之间，则电压摆动幅度为：3.5mA x 100=350Mv；3.5mA x 120=420mV。
）当驱动器（LVDS发送）翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。
LVDS屏接口定义解析
常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSD S屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型那么需要一些经历的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，缺乏之处请大家谅解。
〔1〕TTL屏接口样式：D6T〔单6位TTL〕：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏〔8寸，10寸，11寸，12寸〕，还有局部台式机屏15寸为41扣针接口。
S6T〔双6位TTL〕：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T〔单8位TTL〕：很少见S8T〔双8位TTL〕：有，很少见80扣针〔14寸，15寸〕〔2〕LVDS屏接口样式：D6L〔单6位LVDS〕：14插针，20插针，14片插，30片插〔屏显基板100欧姆电阻的数量为4个〕主要为笔记本液晶屏〔12寸，13寸，14寸，15寸〕D8L〔单8位LVDS〕：20插针〔5个100欧姆〕〔15寸〕S6L〔双6位LVDS〕：20插针，30插针，30片插〔8个100欧姆〕〔14寸，1 5寸，17寸〕S8L〔双8位LVDS〕：30插针，30片插〔10个100欧姆电阻〕〔17寸，18寸，19寸，20寸，21寸〕〔3〕RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机〔15寸，17寸〕液晶屏。
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3〔20针插接口〕屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为〔数字表100欧左右〕指针表20－100欧左右〔4组一样阻值〕20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为〔数字表100欧左右〕指针表20－100欧左右〔8组一样阻值〕20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为〔数字表100欧左右〕指针表20－100欧左右〔5组一样阻值〕30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3 - 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为〔数字表100欧左右〕指针表20－100欧左右〔10组知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了常见TTL屏线D6T〔单6位TTL〕：31扣针，41扣针。

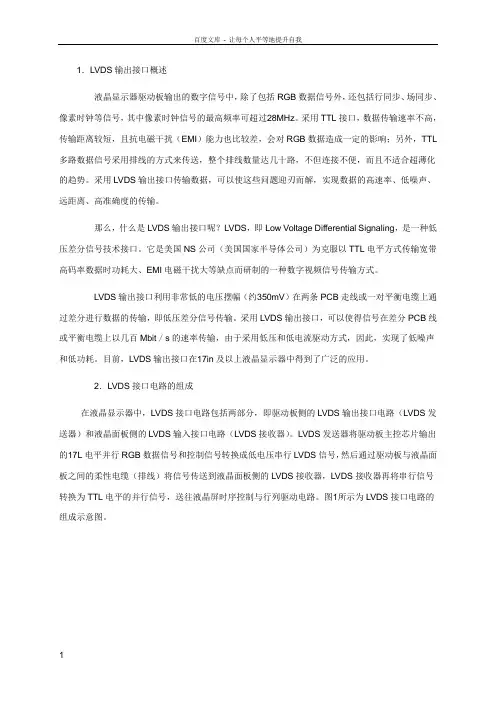

lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
