开关柜基础知识合成
开关柜(培训课件)
开关柜作为电力系统的重要设备之一，主要用于电能分配、控制和保护，确保电力系统的稳定、可靠和安全运行。
作用
开关柜的定义和作用
组成
开关柜主要由进线单元、馈线单元、母线单元、补偿电容器、计量仪表、避雷器等组成。
分类
根据开关柜的结构和用途，可将其分为固定式、抽出式、手车式等类型。
开关柜的组成和分类
开关柜的主要技术参数
着重介绍开关柜在工业自动化领域中的应用，如自动化生产线、自动化设备等。
工业自动化开关柜案例分析
列举一些成功和失败的工业自动化开关柜应用案例，深入剖析其在工业自动化领域中的重要性。
开关柜在工业自动化中的应用和案例分析
开关柜在其他领域中的应用
简要介绍开关柜在其他领域中的应用，如建筑、化工等。
开关柜在其他领域中的案例分析
03
开关柜的日常维护和保养
02
01
定期检查电器元件是否有异常，如发热、异味等
检查电器元件
定期检查柜内机械结构是否有磨损、变形等
检查机械结构
定期检查柜内安全保护装置是否灵敏可靠
检查安全保护装置
开关柜的定期检查和保养
当电器元件或机械结构出现故障时，应先切断电源，然后进行修理
修理方法
当电器元件或机械结构损坏严重时，应更换部件，按使用说明书中的步骤进行更换
开关柜的故障排除和紧急处理方法
03
开关柜的常见故障及排除方法
总结词
断路器无法合闸
电气元件损坏
电气元件发热异常
开关柜的电气故障及排除方法
01
02
03
04
机械故障是开关柜另一种常见的故障，主要表现为断路器机械故障、传动系统机械故障等。
总结词
开关柜设计基础

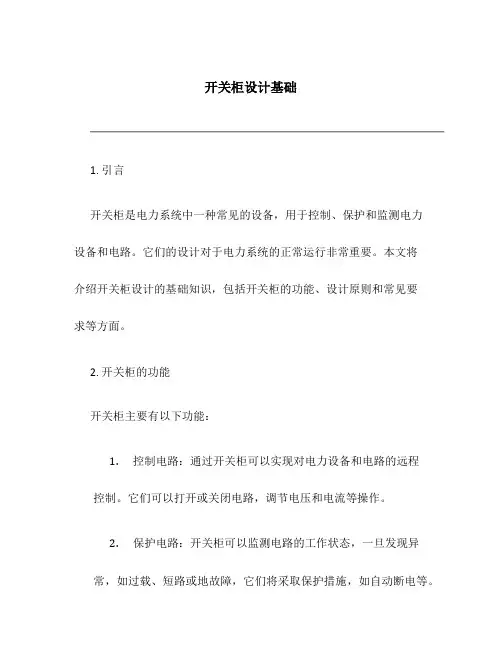

开关柜设计基础1. 引言开关柜是电力系统中一种常见的设备，用于控制、保护和监测电力设备和电路。
它们的设计对于电力系统的正常运行非常重要。
本文将介绍开关柜设计的基础知识，包括开关柜的功能、设计原则和常见要求等方面。
2. 开关柜的功能开关柜主要有以下功能：1.控制电路：通过开关柜可以实现对电力设备和电路的远程控制。
它们可以打开或关闭电路，调节电压和电流等操作。
2.保护电路：开关柜可以监测电路的工作状态，一旦发现异常，如过载、短路或地故障，它们将采取保护措施，如自动断电等。
3.监测电路：开关柜可以监测电路的运行情况，如电压、电流、温度等参数，并将这些信息反馈给操作员。
4.配电：开关柜用于将电力源分配到不同的负载上，确保电力系统稳定运行。
3. 开关柜设计原则在设计开关柜时，应遵循以下原则：1.安全性：开关柜应具备良好的安全性能，包括防火、防爆、防冲击等。
它们的结构应符合相关安全标准，并配备合适的保护设备。
2.可靠性：开关柜必须具备高度可靠性，能够在恶劣环境下正常工作。
可以采用双重或多重备份的设计，以确保在某个部件发生故障时，系统仍能正常运行。
3.可维护性：开关柜应具备良好的可维护性，方便维修和检查。
设计时应考虑易于拆卸、更换故障部件和清洁维护。
4.合理布局：开关柜的内部设备布局应合理，以提供足够的工作空间和排列有序的电气连接。
这样可以提高操作员的工作效率和减少错误发生的可能性。
5.统一标准：设计开关柜时应参考相关的行业标准和规范，以确保其符合行业要求。
这包括电气安装、耐热性能、净空距离等方面的标准。
6.适应性：开关柜的设计应适应不同的电力系统要求。
可以采用模块化设计，以便根据需要进行扩展或配置。
4. 常见开关柜设计要求在设计开关柜时，还需要考虑一些常见的要求，包括：1.外观设计：开关柜的外观应美观、整洁，符合现代化的电力设备形象。
可以选择适当的颜色和材料来提高其外观质量。
2.空间利用：开关柜的设计应充分利用空间，以减少设备占地面积。
开关柜基础知识培训
2．按GB 7251.1—2005标准要求生产的产品 分类
（1）按结构分 屏、柜、箱
（2）按功能分 配电用（进线、联络、出线 ）、电动机控制用、无功功率补偿用、照明用 、计量用。
（2）封闭式开关柜 指除安装面外，其它 所有侧面都被封闭起来的一种低压开关柜。 这种开关柜的开关、保护和监测控制等电器 元件，均安装在一个用钢材或绝缘材料制成 的封闭外壳内，可靠墙或离墙安装。柜内每 条回路之间可以不加隔离措施，也可以采用 接地的金属板或绝缘板进行隔离。
第二章 低压成套开关设备 2.1概述 2.2低压成套开关设备的型号 2.3低压开关柜的结构 2.4低压一次电器元件 2.5低压开关柜的主回路 2.6低压开关柜的辅助回路 2.7GGD型固定式低压开关柜 2.8GCK型抽屉式低压开关柜 2.9GGS型抽屉式低压开关柜 3.0MNS型抽屉式低压开关柜
第二章 低压成套开关设备 2.1概 述
低压成套开关设备种类繁多，使用场所广 泛，在整个低压电网的各级配电系统中都要 用到低压成套开关设备。相应的国家标准是 GB 7251.1~5——1998~2006《低压成套开 关设备和控制设备》。
按供电系统的要求和使用的场所分类：
（1）一级配电系统 统称为动力配电中心 （PC）,俗称为低压开关柜，也叫低压配电 屏。它们集中安装在变电所，把电能分配给 不同地点的下级配电设备。这一级设备紧靠 降压变压器，故电气参数要求较高，输出电 路容量也较大。
二次接线的原理图是用来表示继电保 护测量仪表、自动装置的工作原理的。通常 是将二次接线和一次接线中与二次接线有关 部分画在一起，在原理图上，所有仪表、继 电器和其他电器都是以整体形式表示的，其 相互联系的电流回路、电压回路、直流回路 都是综合在一起，而且还表示有关的一次回 路的部分。这种接线图的特点是能够使看图 者对整个装置的构成和动作过程有一个明确 的整体概念，它是绘制展开图和安装接线图 的基础。
开关柜知识总结
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。
开关柜知识培训PPT课件
1.开关柜全型号组成（简化）
1.1.全型号组成的第1~3位按下表确定。（环网——H ）
1.2. 第4位为设计序号，按产品型号证书发放的先后顺序用阿拉 伯数字表示，由型号颁发单位统一编排。（西高所）
1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示， 由型号颁发单位统一编排。
1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。 1.5.第7位为主开关类型，见下表
第一和第二位特征数字不要求规定时，该处由字母“X”代替 如：IP4X、IPXX；附加字母和补充字母不要求规定时可以直 接省略。
组成 代码字母
第一位 特征数字
第二位 特征数字
数字或字母 IP
0 1 2 3 4 5 6
0 1 2 3 4 5 6 7
IP代码的组成及含义 对设备防护的含义 —— 防止固体异物进入 无防护 ≥φ50mm ≥φ12.5mm ≥φ2.5mm ≥φ1mm 防尘 尘密
做防水试验时试样运行 做防水试验时试样静止
气候条件
对人员防护的含义 防止接近危险部件
手背 手指 工具 金属丝
——
实例
1.KYN28A-12产品外壳防护等级IP4X ，隔室间防护等级IP2X。 IP4X：能阻挡直径大于1mm金属丝或厚度大于1.0mm窄条物体进入
柜内； IP2X：能阻挡手指或直径大于12.5mm物体进入其他隔室。 2.XGN15-12产品外壳防护等级IP3X 。
三、开关柜额定值
1.额定电压 额定电压为开关设备所在系统的最高电压上限。标准
值：3.6，7.2，12，24，40.5 2.额定绝缘水平 衡量开关设备绝缘水平两个非常重要指标： 额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。 电力行业标准比GB11022要求高些，电力行业标准DL/T593还
开关柜基本知识
PT一次侧 隔离开 保险 关
P
带电显
T
示器
PT 一次 侧 隔离 手车
一、基本概念
开关柜（又称成套开关或成套配电装置） ：它是以断路器 为主的电 气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低 压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、 绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和 分配电能的装置。
手车室 手车轨道
静触头盒隔板 静触头盒隔板
1.电流表
2.分、合闸指示灯 3.五防编码锁
4.分、合闸显示 窗 5.分闸按钮
6.移动操作插 口
7.综合保护装置
8.电度表 9.保护硬压板
10.操控装置 11.航空插头 12.储能显示 窗13.合闸按钮 14.手动储能
15.接地刀开关
16.前置观察 窗
综保装置：
柜顶各小母线的送电应在母线送电前完成，正 常运行中不允许断电。 二次回路接线端子排，二次设备线缆相互连接 的枢纽。
三、联锁（机械联锁，电气联锁） 开关柜设有完善的联锁结构，以保证操作本身的正
确和操作者 的人身安全。 （一）手车位置与断路器（组合电器）的联锁 1、只有当手车上的断路器（组合电器）处于分闸 状态时，手车底盘车内阻止手车移动的联锁才能解 锁，手车才能离开断开位置／试验位置或工作位置。
电压小母线：为单个开关柜内综保装置提供电压 信号，其总电源从该段母线PT柜二次回路来（母 线段PT二次绕组→母线段PT二次绕组小空开→电 压小母线→段上各开关柜内直流小空开），柜内 电压小空开有：
1ZKK～3ZKK或4ZKK～6ZKK：不合或失电 后综保装置便失去电压信号（会相应发出报警 信号），使设备失去电压保护，也会引起保护 误动作。操作票中叫“电压信号”小空开。
开关柜电气知识培训PPT课件
间隔式与铠装式相似，某些元件也分设在单独隔室 内，但具有一个或多个非金属隔板。如JYN2-12型高压开 关柜。
2020/11/2
3
c、金属封闭箱式开关柜（用字母X来表示）
2020/11/2
8
1.2. 第4位为设计序号，按产品型号证书发放的先后顺序用阿拉伯数字表示， 由型号颁发单位统一编排。
1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示，由型号颁发单 位统一编排。
1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。 1.5.第7位为主开关类型，见下表
3.按使用场所分
a. 户内(用N表示)如：KYN28A-12等开关柜
我们公司变电所开关柜都是户内设备
b. 户外(用W表示)如XGW、XLW系列开关柜
三期项目施工用箱变上就是此类开、开关柜型号命名
开关柜型号是根据由国家机械工业部发布的行业标准 《JB/T 8754 高压开关设备型号编制办法》来命名。
除铠装式、间隔式以外的金属封闭开关柜。如XGN2-12型 高压开关柜。 d、敞开式开关柜（用字母G来表示）
无保护等级要求，外壳有部分是敞开的开关设备。如GG1A(F)型高压开关柜
2、按断路器安装方式分 a.固定式(用G表示) 表示柜内所有的电器元件均为固定式安装的。如XGN2-10、 GG-1A等。特点：简单经济，运行可靠，维修不方便。
（S） —— 配少油断路器； （L） —— 配SF6断路器 （Z） —— 配真空断路器； （F） —— 配负荷开关 （F.R）—— 配负荷开关+熔断器组合； （J.R）—— 配接触器+熔断器组合；（F-C） （G） —— 配隔离开关；
开关柜(培训课件)
操作步骤
按照规定的操作步骤进行 开关柜的操作，如合闸、 分闸、切换等。
操作后检查
操作后应检查开关柜的工 作状态是否正常，如仪表 指示是否正确、断路器是 否正常工作等。
开关柜常见故障及处理方法
故障一
断路器无法合闸
处理方法
检查断路器是否处于分闸状态，检查断路器控 制回路是否正常，如有问题及时修复。
故障二
测试验证
在故障排除后，对开关柜进行 测试验证，确保设备正常运行 。
故障诊断
首先对开关柜进行故障诊断， 确定故障部位和原因。
故障排除
根据故障诊断结果，采取相应 的措施排除故障。
记录分析
对故障排除过程进行记录和分 析，总结经验教训，为后续维 护提供参考。
06
开关柜行业发展趋势与展望
开关柜行业现状及发展趋势分析
作用
开关柜在电力系统中起着分配、 控制和保护电路的作用，确保电 力系统的安全、稳定运行。
开关柜的分类与特点
分类
根据用途和功能，开关柜可分为进线 柜、出线柜、联络柜、PT柜、隔离 柜、计量柜等。
特点
开关柜具有结构紧凑、操作方便、安 全可靠、维护方便等特点，能够满足 不同电力系统的需求。
开关柜的结构与组成
开关柜基本结构
开关柜由母线室、断路器室、电缆室、仪表室等组成，各室之间通过绝缘板分 隔。
工作原理
开关柜通过断路器、隔离开关等设备实现对电路的接通、断开和保护。当电路 出现故障时，断路器会自动切断电路，保护设备和人身安全。
开关柜操作规范
01
02
03
操作前准备
操作前应检查开关柜的外 观是否完好，各部件是否 正常。
为未来的重要服务模式。
开关柜(培训课件)
定期检查和维护
外观检查
定期检查开关柜的外观是否受损，如发现损坏应 及时修复。
紧固件检查
检查开关柜的紧固件是否松动，如发现松动应及 时紧固。
仪表检查
检查开关柜上的仪表是否正常工作，如发现异常 应及时更换。
常见故障的处理方法
1 2
开关柜无法正常工作
检查电源是否正常，检查控制线路是否连接正确 。
开关柜出现漏电现象
05
开关柜的选型与配置
根据需求选择合适的开关柜型号
明确使用需求
根据实际使用需求，选择适合的开关柜型号，如KYN28、XGN等 。
考虑空间因素
根据现场空间大小，选择适合的开关柜尺寸，确保安装和使用方便 。
考虑维护与操作
选择结构合理、易于维护和操作的开关柜，提高使用效率。
根据实际需要配置合适的元器件
开关柜的维护保养
定期对开关柜进行维护保养，保证设备的正常运行，延长使用寿命 。
开关柜的安全注意事项
在使用开关柜时，应注意安全，避免触电、火灾等事故的发生。
开关柜的常见故障及排除方法
断路器故障
断路器是开关柜中的重要元件之 一，常见的故障包括拒合、拒分 、误合、误分等，应采取相应的
排除方法进行修复。
接触器故障
新能源应用
随着新能源技术的不断发展，开关柜将进一步应用于新能源领域，如太阳能、风能等，满 足新能源发电和电网系统的需求。
智能化和自动化技术的进一步发展
未来开关柜将进一步实现智能化和自动化技术的广泛应用，提高设备的运行效率、安全性 和可靠性，降低人工干预和维修成本。
THANK YOU
感谢观看
根据用电需求
根据实际用电需求，选择合适的断路器、接触器、热继电 器等元器件。
6KV开关柜培训资料
6KV开关柜培训资料随着电力行业的发展，6KV开关柜作为电力系统中重要的组成部份，承担着保护、控制和分配电能的重要任务。
为了提高电力工程师对6KV开关柜的理解和操作能力，开展6KV开关柜培训显得尤其重要。
本文将从开关柜的基本概念、结构和工作原理等方面进行介绍，匡助读者更好地了解6KV开关柜。
一、开关柜的基本概念开关柜是指用于控制、保护和分配电能的设备，是电力系统中不可或者缺的一部份。
6KV开关柜是指额定电压为6千伏的开关柜，广泛应用于电力工程中。
开关柜通常由断路器、隔离开关、负荷开关、电流互感器等组成，具有灵便可靠的特点。
二、开关柜的结构1. 外壳结构：开关柜的外壳通常由钢板制成，具有良好的防护性能，能够保护内部设备免受外界环境的影响。
2. 内部结构：开关柜的内部结构包括断路器、接触器、保护装置等，这些设备通过导线和电缆连接在一起，形成一个完整的电路。
三、开关柜的工作原理开关柜的工作原理主要包括断开和闭合电路的功能。
当需要断开电路时，开关柜中的断路器会打开，切断电路的通路。
而当需要闭合电路时，断路器会关闭，使电路恢复通畅。
开关柜还可以通过保护装置实现对电路的保护，如过载保护、短路保护等。
四、开关柜的操作注意事项在操作6KV开关柜时，需要注意以下几点：1. 严格按照操作规程进行操作，遵守操作流程，确保安全可靠。
2. 在操作前，需要检查开关柜的状态，确保设备正常运行，不得操作故障设备。
3. 操作时应佩戴绝缘手套和绝缘鞋，确保自身安全。
4. 操作时应注意避免短路和触电的风险，不得使用湿手操作开关柜。
五、开关柜的维护与保养为了保证6KV开关柜的正常运行，需要进行定期的维护与保养工作。
主要包括以下几个方面：1. 清洁：定期清洁开关柜内部和外部的灰尘和杂物，保持设备的干净整洁。
2. 检查：定期检查开关柜的接线端子、连接螺栓等部件，确保紧固可靠。
3. 润滑：对开关柜的运动部件进行润滑，保证其灵便运行。
4. 测试：定期进行开关柜的功能测试，确保设备的正常工作。
开关柜基础知识
• （8）主令电器：主令电器是一种机械操作的控制电器， 对各种电气系统发出控制指令，用于系统内各种信号的转 化和传输等，常用的转换开关、按钮、旋转开关、位置开 关以及信号灯等都属于主令电器的范围。 • （9）接触器：接触器是一种用于远距离频繁接通和开断 交直流主电路及大容量控制电路的电器，主要控制对象是 电动机、照明、电容器组等，分交流接触器和直流接触器。 与断路器相比，不同之处在于：动作频率非常高（因此要 求其电气寿命和机械寿命足够长）；有较高的的开断和接 通容量，但是一般用在1kV及以下的电压等级中，无法与 断路器的几十千伏、几百千伏相比。 • （ 10）继电器：继电器是用来在控制回路中控制其他电 器（一般是一次电气主设备）动作或在主电路中作为保护 用以及作信号转换用的电器，只适用于远距离的分断、接 通小容量控制回路，比如：交流/直流电流继电器、电压 继电器、时间继电器、中间继电器、热继电器等。
• （4）负荷开关：负荷开关具有简单的灭弧 装置，灭弧介质一般采用空气，可以接通 和分断一定的电流和过电流，但是不能分 断短路电流，不能用来切断短路故障。所 以绝对不允许单纯用负荷开关来替代断路 器；如果要采用负荷开关，必须与前面提 到的高压熔断器配合使用（实际上往往用 熔断器和负荷开关串联使用，用作简单的 过负荷保护，以降低工程造价）。 负荷开 关与隔离刀类似，都有明显的断开间隙， 可以很容易的判别电路是处于接通还是断 开状态
• （7）计量柜：主要用来作计量电能用的（千瓦 时），又有高压、低压之分，一般安装有隔离开 关、熔断器、CT、PT、有功电度表（传统仪表或 数字电表）、无功电度表、继电器、以及一些其 他的辅助二次设备（如负荷监控仪等）。 • （8）GIS柜：又叫封闭式组合电器柜，它是将断 路器、隔离开关、接地开关、CT、PT、避雷器、 母线等封闭组合在金属壳体内，然后以绝缘性能 和灭弧性能良好的气体（一般用六氟化硫SF6） 作为相间和对地的绝缘措施，适用于高电压等级 和高容量等级的电网中，用作受配电及控制。
开关柜基础知识全解
开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。
一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。
开启式开关柜的高压母线外露。
柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A，GBC-40.5）。
封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17.手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。
断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。
二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。
所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可一体化，也可配CD10、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。
开关柜培训资料
开关柜培训资料一、引言开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。
为了确保开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。
本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在匡助参预培训的人员全面了解开关柜的运行原理和操作要点。
二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和配电系统组成。
2. 开关柜的分类根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。
其中，低压开关柜广泛应用于建造、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。
3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。
外壳通常由金属材料制成，具有防护和隔离的功能。
三、开关柜的操作流程1. 开关柜的开启首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。
然后，使用合适的工具打开开关柜的门，确保门能够彻底打开并保持稳定。
2. 开关柜的检查在打开开关柜之前，需要进行一些必要的检查。
首先，检查开关柜内部是否有异物或者杂物，确保开关柜内部干净整洁。
然后，检查开关柜的连接路线和电器元件是否正常，如有异常情况需要及时处理。
3. 开关柜的操作根据实际需求，对开关柜进行相应的操作。
例如，打开或者关闭断路器、接通或者切断电源等。
在操作过程中，要注意操作的顺序和方法，确保操作的安全和正确性。
4. 开关柜的关闭操作完成后，需要将开关柜恢复到关闭状态。
首先，关闭断路器，并确保断路器已彻底断开电源。
然后，关闭开关柜的门，确保门能够彻底关闭并保持稳定。
四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因：电源故障、控制路线故障、电器元件损坏等。
解决方法：检查电源是否正常，检查控制路线是否连接正确，检查电器元件是否损坏，并进行相应的修复或者更换。
2. 开关柜发生漏电可能原因：绝缘损坏、接线松动等。
《开关柜知识培训》PPT课件
维修工具与材料
掌握常用维修工具及材料 的使用方法，如万用表、 螺丝刀、绝缘材料等。
维修注意事项
在维修过程中，注意保持 清洁、干燥，避免短路、 触电等危险。
安全注意事项
电气安全
严格遵守电气安全操 作规程，确保开关柜 及周围环境无漏电、
开关柜是一种电气设备，用于电力系统发电、输 电、配电和电能转换过程中，起到通断、控制或 保护等作用。
02 整体结构
开关柜通常由柜体、断路器、隔离开关、接地开 关、互感器、避雷器、母线等部件组成。
03 分类方式
开关柜可根据电压等级、用途、结构形式等多种 方式进行分类。
主要部件及功能介绍
断路器
用于接通、分断电路，具有过载、 短路等保护功能。
行业规模与增长
近年来，开关柜行业保持稳步增长，市场规模持续扩大，受益于电 力、建筑等行业的快速发展。
竞争格局分析
开关柜行业竞争激烈，国内外品牌众多，市场集中度逐渐提高，领 先企业在技术研发、产品质量、服务等方面具有明显优势。
行业痛点与需求
当前，开关柜行业面临着产品同质化、价格战、技术创新不足等问题， 市场对高性能、高可靠性、智能化的开关柜产品需求迫切。
06
培训考核篇
培训目标设定
掌握开关柜基本知识和操作技能 提高开关柜故障排查和应急处理能力
了解开关柜安全操作规程及注意事项 培养良好的职业素养和团队合作精神
培训内容安排
开关柜基础知识介绍
开关柜操作演示及实践
安全操作规程讲解及案例 分析
故障排查与应急处理技巧 分享
职业素养与团队合作能力 培养
培训效果评估方法
技术创新方向预测
2024年开关柜(培训课件)
开关柜(培训课件)开关柜培训课件一、概述开关柜是电力系统中重要的组成部分，主要用于控制和保护电气设备。
开关柜的主要功能包括接通和断开电路、控制和保护电气设备、测量和监测电路参数等。
开关柜广泛应用于电力系统、工业和商业建筑等领域。
二、开关柜的结构和组成开关柜由柜体、断路器、接触器、继电器、仪表、电缆和连接器等组成。
柜体是开关柜的主体部分，用于容纳和保护内部的电气设备。
断路器是开关柜中最重要的部件之一，用于接通和断开电路。
接触器是一种电磁开关，用于控制大电流的通断。
继电器是一种电控制设备，用于放大信号和实现远程控制。
仪表用于测量电路参数，如电压、电流和功率等。
电缆和连接器用于连接开关柜和外部设备。
三、开关柜的工作原理开关柜的工作原理主要基于电磁感应和电路的通断。
当电源接通时，电流通过断路器、接触器和继电器等部件，最终到达被控设备。
当需要断开电路时，操作人员可以通过开关或远程控制系统来切断电源。
开关柜还可以通过继电器和仪表等设备来实现对电路的保护和监测。
四、开关柜的分类开关柜可以根据用途、结构和性能等特点进行分类。
按照用途可以分为高压开关柜、低压开关柜和箱式变电站等。
按照结构可以分为固定式开关柜、抽屉式开关柜和移动式开关柜等。
按照性能可以分为普通型开关柜、防护型开关柜和智能型开关柜等。
五、开关柜的选择和应用开关柜的应用非常广泛，可以用于电力系统、工业和商业建筑等领域。
在电力系统中，开关柜用于控制和保护发电机、变压器和输电线路等设备。
在工业和商业建筑中，开关柜用于控制和保护生产线、照明和空调等设备。
六、开关柜的安装和维护开关柜的安装需要按照制造商的说明书和相关的标准和规范进行。
在安装过程中，需要注意电气连接的正确性和可靠性，以及设备的固定和支撑。
安装完成后，需要进行相关的测试和检查，以确保开关柜的正常运行。
开关柜的维护包括日常巡检和定期检修。
日常巡检需要检查开关柜的运行状态、电气连接和设备温度等。
定期检修需要检查开关柜的断路器、接触器和继电器等部件的运行状态和磨损情况，以及仪表和电缆的连接情况等。
开关柜(培训课件)
应用
主要用于电力系统中，作 为电力输送的开关设备。
特点
具有高电压和大电流的特 点，能够、真 空断路器柜、SF6断路器 柜等。
低压开关柜
应用
广泛应用于各种工业和商 业场所，作为配电和电力 控制的设备。
特点
具有低电压和小电流的特 点，能够满足各种场所的 需求。
高压大电流技术的应用
总结词
随着电力系统的升级换代，高压大电流技术的应用已成为开关柜的重要发展方向。
详细描述
开关柜在高压大电流方面，采用了新型的绝缘材料和设计技术，实现了更高的绝缘性能和更强的抗干 扰能力。同时，开关柜还采用了新型的导电材料和结构设计，实现了更低的电阻和更高的导热性能， 提高了设备的承载能力和可靠性。
类型
主要包括GCK柜、GGD柜 、MNS柜、GCS柜等。
电源开关柜
应用
主要用于电力系统中，作为电 源的开关设备。
特点
具有高可靠性、高稳定性和高安 全性等特点。
类型
主要包括电源进线柜、电源出线柜 、母线联络柜等。
配电开关柜
应用
主要用于配电系统中，作为配 电设备的开关设备。
特点
具有分断能力强、动热稳定性 好、电气方案灵活、组合方便
接线与调试
按照设计要求进行接线和调试，确 保开关柜的正常运行。
开关柜的调试与验收
调试步骤
按照调试说明书进行各项调试操作，如耐压试验、保护装置 整定等。
验收标准
根据验收规范对开关柜的外观、性能和安全进行检查，确保 其符合要求。
05
开关柜的安全使用和维护
安全操作规程
严格遵守电力安全规程，确保 操作过程中不发生触电、火灾 等事故。
设计控制系统软件
开关柜基础知识及操作注意事项
开关柜基础知识及操作注意事项一、开关柜基础知识开关柜就像是一个电力的小房子，里面住着各种各样的电气元件呢。
它的作用可大啦，能控制电路的通断，还能保护电路中的设备。
从结构上来说，开关柜有柜体，这个柜体就像房子的框架一样，把其他元件都稳稳地装在里面。
还有断路器，这可是个很重要的家伙，就像是一个超级开关，能快速切断电路，防止故障扩大。
隔离开关也在开关柜里有一席之地，它主要是用来隔离电源的，保证检修的时候人员安全。
开关柜的种类也不少呢。
按电压等级分，有低压开关柜和高压开关柜。
低压开关柜一般用在我们日常生活中的一些小型建筑或者设备里，像小区的配电室可能就会用到低压开关柜。
高压开关柜就比较厉害啦，在大型工厂、变电站这些地方发挥作用。
按功能分的话，有进线柜、出线柜、计量柜等。
进线柜就是电源进来的第一个柜子，出线柜则是把电分配出去的柜子，计量柜呢，可以测量电量，就像一个电力小管家，清楚地知道用了多少电。
二、操作注意事项1. 操作前一定要做好准备工作。
要穿戴好绝缘防护用品，像绝缘手套、绝缘鞋这些，可不能马虎。
这就好比战士上战场要穿好盔甲一样，绝缘防护用品就是我们操作开关柜时的盔甲，能保护我们不被电到。
而且要仔细检查开关柜周围的环境，看看有没有杂物，有没有什么异常情况。
2. 在操作断路器的时候要特别小心。
合闸的时候要确保电路没有故障，要是电路有问题就合闸，那就像在雷区里乱跑一样危险。
分闸的时候也要按照正确的步骤来，不能随随便便就分闸，不然可能会影响整个电路系统的运行。
3. 对于隔离开关的操作也有讲究。
在合闸隔离开关之前，要先检查断路器是不是在分闸状态，这就像是出门前要先看看门有没有锁好一样。
如果断路器在合闸状态就去合隔离开关，那很可能会引发大问题，产生电弧之类的危险情况。
4. 操作开关柜的时候要按照操作票来进行。
操作票就像是我们操作开关柜的地图，告诉我们先做什么后做什么。
不能图省事就不看操作票乱操作，这是很不负责任的行为。
开关柜基础知识合成
第一部分 高压成套设备综述
❖ 高压成套设备分类及其标准
▪ 根据运行连续性的丧失类别(LSC)(GB3906-2006新版标准)：
NEW
类别
含义
可触及 隔室
电缆 相邻功 隔室 能单元
代表性开关柜
LSC1 除LSC2类外
无
×
×
C-GIS、电缆分接箱
具有 LSC2A 打开一个
×
可以连 续运行
XGN2、HXGN15、HXGN17
GCK G：低压开关柜 C：抽屉式 K：控制中心
三者之间的主要区别在于：
1.抽屉推进抽出方式不同；
2.抽屉层高模数不同； 3.单元高度不同。
第二部分 低压成套设备简介
❖ 低压抽出式开关柜简介（以MNS为例）
仪表门
断路器
½ 单元 1单元
2单元
可用空间
进线柜
电容柜
抽屉柜
第二部分 低压成套设备简介
❖ 抽屉单元简介（以MNS为例）
LSC2 可触及
隔室
LSC2B
打开一个
可以连 续运行
可以连 续运行
KYN28A、KGN、JYN、JGN
▪ 内部电弧级成套设备(IAC)(GB3906-2006新版标准)：
• 概念：内部电弧试验时，没有部件飞出、没有点燃布料、外壳保持接地。
– A类可触及性：仅限于授权人员可触及。
– B类可触及性：不受限制的可触及。
第一部分 低压成套设备综述
❖ 低压成套设备分类及其标准
▪ 根据型式试验的程度：
• 型式试验成套设备 (TTA)
• 部分型式试验成套设备 (PTTA)
▪ 根据结构型式：
• 开启式、固定面板式、柜式、柜组式、台式、箱式、箱组式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▪ 交流额定电压不超过1kV； ▪ 频率不超过1000Hz； ▪ 直流额定电压不超过1.5kV。
❖ 低压成套设备用途
▪ 为发电、输电、配电设备配套； ▪ 为电能转换设备配套； ▪ 为控制电能消耗设备配套； ▪ 特殊用途：船舶、机车车辆、机床、起重机械等设备领域。
• 输电、配电、电能转换、电能计量、无功补偿、控制和保护。
GCK 1800mm 25mm 200mm 9个 1/2 18个 独立推进机构 配专用操作手柄
第二部分 低压成套设备简介
❖ 动力箱柜简介
总进断路器
中性(N)导体
分断路器
接触器和热继电器
第二部分 低压成套设备简介
❖ 配电箱柜简介
第二部分 低压成套设备简介
❖ 母线干线系统（母线槽）简介
带插接箱的母线槽(直线段) 母线槽(始段)
▪ 使用条件
• 环境温度、环境湿度、海拔高度、地震烈度 、户内/户外、雷暴天数
▪ 其他参数
• 柜体尺寸(宽×深×高)、柜体颜色、进出线方式、等等
第二部分 低压成套设备简介
❖ 我厂低压开关柜/动力配电柜
▪ GGD
第二部分 低压成套设备简介
刀开关 断路器
馈线 母联
馈线
电容
仪表门 计量小室
进线
断路器
第二部分 低压成套设备简介
第二部分 低压成套设备简介
❖ 低压抽出式开关柜简介（以MNS为例）仪表门 断路器ຫໍສະໝຸດ ½ 单元 1单元2单元
可用空间
进线柜
电容柜
抽屉柜
第二部分 低压成套设备简介
❖ 抽屉单元简介（以MNS为例）
一二次插件
垂直母线
馈线侧静插件
进线侧动插件 断路器
馈线侧动插件 电流互感器
操作机构
推进联锁机构
1单元抽屉
断路器
电流互感器
½单元抽屉
第二部分 低压成套设备简介
❖ MNS、GCS、GCK三种抽屉柜对比
MNS
可用空间
1800mm
立柱模数
25mm
1单元层高模数 200mm
可装1单元数量 9个
小抽屉规格 1/2、1/4
每柜最多回路 36个
推进抽出方式 无推进机构
人力操作
GCS 1760mm 20mm 160mm 11个 1/2 22个 一体化操作 推进机构
第一部分 低压成套设备综述
❖ 低压成套设备分类及其标准
▪ 根据型式试验的程度：
• 型式试验成套设备 (TTA) • 部分型式试验成套设备 (PTTA)
▪ 根据结构型式：
• 开启式、固定面板式、柜式、柜组式、台式、箱式、箱组式
▪ 根据部件安装方式:
• 固定式、抽出式
▪ 根据产品标准、产品用途、使用环境：
电力系统的组成及其作用
❖ 电力系统是由发电厂、输电网、配电网和电力用 户组成的整体，是将一次能源转换成电能并输送 和分配到用户的一个统一系统。
❖ 输电网和配电网统称为电网，是电力系统的重要 组成部分。
输电网
❖ 输电网是电力系统中最高电压等级的电网，是电 力系统中的主要网络（简称主网），起到电力系 统骨架的作用，所以又可称为网架。
母线槽是什么
❖ 母线槽是一种新型的配电设备，它具有双重功能： 一是传输电能；二是作配电设备，通过分接孔 （插口），把电能分配到支路或用电设备。
❖ 目前我国的母线槽只有专业或行业的制造标准， 没有统一的命名和制造尺寸的要求，因此各厂生 产的母线槽命名和尺寸也不统一，选用时只能按 各厂的型号进行选择。
空气型绝缘母线槽
❖ 由母线、母线支撑件、绝缘件、外壳、固定件等 组成，母线（a、b、c、N、PE）间一般有 16—22mm的净距，主要依靠空气介质绝缘的 母线槽。
眉头 ABC
母排 刀开关
框架断路器
电流互感器
第二部分 低压成套设备简介
❖ 我厂低压开关柜/动力配电柜
▪ GCS G：低压开关柜 C：抽屉式 S：森源电气系统(研发机构)
▪ MNS M：模块化 N：新型 S：电气系统(非标准的ABB解释)
GCK G：低压开关柜 C：抽屉式 K：控制中心
三者之间的主要区别在于： 1.抽屉推进抽出方式不同； 2.抽屉层高模数不同； 3.单元高度不同。
母线槽分类
密集型母线槽
空气型母线槽
高强度母线槽
每一种母线槽又可分为馈电式和插接式
密集型绝缘母线槽
❖ 由母线、母线支撑件、绝缘件、外壳、固定件等 组成，母线（a、b、c、N、PE）间紧贴排列组 装，完全依靠绝缘材料绝缘的母线槽。
❖ 优缺点：
密集绝缘插接母线槽防潮效果较差，母线在
施工时，容易受潮及渗水，造成相间绝缘电阻下 降。母线的散热主要靠外壳，由于线与线之间紧 凑排列安装，b、c相热能散发缓慢，形成母线槽 中心温升偏高。密集绝缘插接母线槽受外壳板材 限制，一般只能生产不大于3.5m的水平段。由 于母线相间气隙小，母线通过大电流时，产生强 大的电动力，使磁振荡频率形成叠加状态，造成 过大的噪声。
❖ 封闭式母线槽（简称母线槽）是由金属板（钢板、 铝板或防火板）为保护外壳，导电排（铜排、铝 排或铜铝复合材料）为电流载体，绝缘材料、相 关固定件及附件组成的母线系统。
❖ 母线槽是一种新型的配电设备，它具有双重功能： 一是传输电流；二是作配电设备，通过分接孔 （插口），把电流分配到支路或用电设备。
配电网
❖ 配电网是将电能从枢纽变电站直接分配到用户区 或用户的电网，它的作用是将电力分配到配电变 电站后再向用户供电，也有一部分电力不经配电 变电站，直接分配到大用户，由大用户的配电装 置进行配电。
电力系统示意图
开关柜基础知识
低压成套开关设备和控制设备 及其主要元器件和材料 简介
第一部分 低压成套设备综述
• GB 7251.1-2005 • GB 7251.2-2006 • GB 7251.3-2006 • GB 7251.4-2006 • GB 7251.5-2006
低压开关柜/动力配电柜 母线干线系统(母线槽) 配电箱(配电板) 建筑工地成套设备 低压电缆分接箱
(非专业人员不可接触) (非专业人员不可接触) (非专业人员可接触) (户外、可移动) (户外公共场所电缆分接)
第一部分 低压成套设备综述
❖ 低压成套设备重要性能参数
▪ 额定电压Ue
220/380/690
▪ 额定绝缘电压Ui 660/1000
▪ 额定电流 In
▪ 动热稳定水平
• 额定短时耐受电流(热) Icw
▪ 介电性能(额定绝缘水平)
• 额定绝缘电压Ui
▪ 外壳防护等级：IP
额定峰值耐受电流(动) Ipk 额定冲击耐受电压Uimp
