常见的射频同轴电缆绝大部分是５０Ω特性阻抗的，这是为什么呢？
通常认为导体的截面积越大损耗就越低，但事实并非完全如此。
同轴电缆的每单位长度的损耗是ｌｏｇＤ/ｄ的函数，也就是说和电缆的特性阻抗有关。
经过计算可以发现，当同轴电缆的特性阻抗为７７Ω时，单位长度的损耗最低。
" ]:
L4 G% y, F1 l6 t) E; Q0 W
对于同轴电缆的最大承受功率，通常认为内外导体的间距越大，则同轴电缆可承受电压越高，即承受功率越大，但实际上也不完全准确。
同轴电缆的最大承受功率同样与其特性阻抗有关。
可以计算出当同轴电缆的特性阻抗为３０Ω时，其承受的功率最大。
. a3 s4 J& p; d1 P& O& Q# `
为了兼顾最小的损耗和最大的功率容量，应该在７７Ω和３０Ω之间找一个适当的数值。
二者的算术平均值为５３．５Ω，而几何平均值为４８．０６Ω；选取５０Ω的特性阻抗可以做到二者兼顾。
此外，５０Ω阻抗的连接器也更加容易设计和加工。
绝大部分应用于通信领域的射频电缆的特性阻抗是５０Ω；在广播电视中则用到７５Ω的电缆。
大部分的测试仪器都是５０Ω的阻抗，如果要测量７５Ω阻抗的器件，可以通过一个５０～７５Ω的阻抗变换器来进行阻抗匹配，但是需要注意这种阻抗变换器有约５．７ｄＢ的插入损耗
1/ 1。
传输线阻抗计算
传输线阻抗计算（实用版）目录1.传输线阻抗的概念2.传输线阻抗的计算方法3.传输线阻抗的实际应用正文传输线阻抗计算是电子工程和通信领域中的一个重要概念。
在信号传输过程中，传输线的阻抗会对信号造成衰减和失真，因此计算传输线的阻抗是研究和设计通信系统的关键环节。
下面我们将详细介绍传输线阻抗的概念、计算方法和实际应用。
1.传输线阻抗的概念传输线阻抗是指传输线上电流和电压之间的比值。
在理想的传输线中，电流和电压是同相位的，阻抗为零。
然而，在实际传输线中，由于线路的电阻、电感和电容等因素，电流和电压之间会存在一定的相位差，这时传输线的阻抗就不为零。
阻抗的大小和相位差反映了传输线的损耗特性和传输质量。
2.传输线阻抗的计算方法传输线阻抗的计算方法有多种，其中最常用的是基于电路模型的方法。
该方法将传输线分解为一个电阻 R、一个电感 L 和一个电容 C 的并联电路。
在这个电路中，电阻 R 代表了传输线的直流电阻，电感 L 代表了传输线的感性特性，电容 C 代表了传输线的容性特性。
根据这个并联电路，可以得到传输线的阻抗公式：Z = R + j(ωL - 1/ωC)其中，Z 表示传输线的阻抗，R 表示传输线的直流电阻，ω表示信号的角频率，L 表示传输线的电感，C 表示传输线的电容。
3.传输线阻抗的实际应用传输线阻抗的计算在实际应用中有很多重要作用，例如：（1）在通信系统设计中，需要根据传输线的阻抗特性来选择合适的信号调制方式和信号传输速率，以保证信号的传输质量和系统的稳定性。
（2）在射频电路设计中，需要根据传输线的阻抗特性来选择合适的滤波器和放大器，以减小信号的衰减和失真。
（3）在信号处理和分析中，通过计算传输线的阻抗特性，可以分析信号在传输过程中的衰减和失真特性，为信号处理和分析提供依据。
总之，传输线阻抗计算是通信和电子工程领域的一个重要概念。

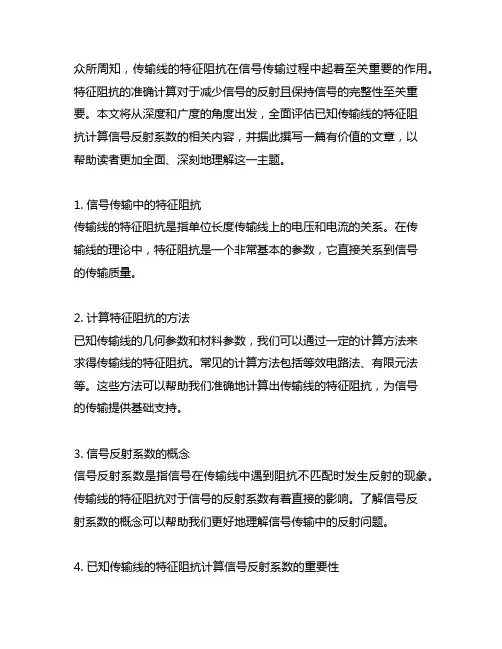

已知传输线的特征阻抗计算信号反射系数
