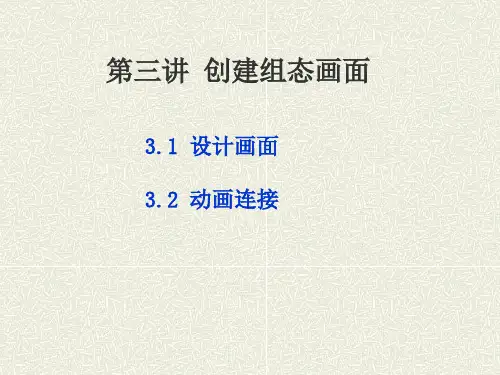

组态王画面精品PPT课件
填充颜色和填 充类型随连接 表达式的值而 改变。
文本对象的 颜色随连接 表达式的值 而改变
被连接对象根据
条件表达式的值 而显示或隐含。
当有滑动杆输入连接的图形对象被鼠
标拖动时，与之连接的变量的值将会
被改变。当变量的值改变时，图形对 象的位置也会发生变化。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
举例
图库→反应器→
→标注此罐为“原料油罐”。
重复上述的操作，在图库管理器中选择不同的图素，分别作为催 化剂罐和成品油罐，并分别标注为“催化剂罐”、“成品油罐”。
工具箱→立体管道工具→绘制立体管道→修改立体管道 的颜色、宽度。
图库管理器→阀门→图素→原料油出料阀。
重复以上的操作在画面上添加催化剂出料阀和成品油出料阀。
文件→全部存→保存画面。
用鼠标单击“图库”菜单，弹出下拉式菜单
图库精灵：图库中的元素，具有自己 的“生命”。内嵌了丰富的动画连接 和逻辑控制，做少量的文字修改，就 能动态控制图形的外观，同时能完成 复杂的功能。
创建图库精灵 把图素、复杂图素、单元或它们的任意组合转化为图库精灵。
转换成普通图素 把画面上的图库精灵分解为组成精灵的各个图形对象。
料阀的动画连接，连接变量分别为：\\本站点\催化剂出料阀、\\本站点\成 品油出料阀。
4、液体流动动画设置
1） 数据词典中定义一个内存整型变量： 变量名：控制水流 变量类型：内存整型 初始值：0 最小值：0 最大值：100
2）双击管道→动画连接对话框 → 流动→流动条件：\\本站 点\控制水流
使被连接对象的边 框或线的颜色和线 形随连接表达式的 值而改变。
文本对象的 颜色随连接 表达式的值 而改变
被连接对象根据
条件表达式的值 而显示或隐含。
当有滑动杆输入连接的图形对象被鼠
标拖动时，与之连接的变量的值将会
被改变。当变量的值改变时，图形对 象的位置也会发生变化。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
举例
图库→反应器→
→标注此罐为“原料油罐”。
重复上述的操作，在图库管理器中选择不同的图素，分别作为催 化剂罐和成品油罐，并分别标注为“催化剂罐”、“成品油罐”。
工具箱→立体管道工具→绘制立体管道→修改立体管道 的颜色、宽度。
图库管理器→阀门→图素→原料油出料阀。
重复以上的操作在画面上添加催化剂出料阀和成品油出料阀。
文件→全部存→保存画面。
用鼠标单击“图库”菜单，弹出下拉式菜单
图库精灵：图库中的元素，具有自己 的“生命”。内嵌了丰富的动画连接 和逻辑控制，做少量的文字修改，就 能动态控制图形的外观，同时能完成 复杂的功能。
创建图库精灵 把图素、复杂图素、单元或它们的任意组合转化为图库精灵。
转换成普通图素 把画面上的图库精灵分解为组成精灵的各个图形对象。
料阀的动画连接，连接变量分别为：\\本站点\催化剂出料阀、\\本站点\成 品油出料阀。
4、液体流动动画设置
1） 数据词典中定义一个内存整型变量： 变量名：控制水流 变量类型：内存整型 初始值：0 最小值：0 最大值：100
2）双击管道→动画连接对话框 → 流动→流动条件：\\本站 点\控制水流
使被连接对象的边 框或线的颜色和线 形随连接表达式的 值而改变。
项目一组态王使用入门PPT课件
CHENLI
7
上一页 下一页 返回
任务一 组态王软件的安装及组态王程 序组构成
• 2.组态王程序组
• 安装完“组态王”之后，在系统菜单“开始\程序”中生成名称为 “组态王6.53 "的程序组。该程序组中包括4个文件和3个文件夹的快 捷方式，内容如下:
• 组态王6.53:组态王工程管理器程序(ProjectManager)的快捷方式， 用于新建工程、工程管理等。
CHENLI
3
上一页 下一页 返回
任务一 组态王软件的安装及组态王程 序组构成
• 工控组态软件的应用领域很广，可以应用于电力系统、给排水系统、 燃气竹网、供热竹网、石油、化工、智能建筑等领域的数据采集与控 制以及过程控制等诸多领域。
• 2.工控组态软件的主要功能 • (1)丰富的画面组态功能。 • (2)良好的开放性。 • (3)丰富的功能模块。 • (4)强大的数据库支持。 • (5)可编程的命令语言。 • (6)周密的系统安全防范。 • (7)强大的网络功能。
项目一 组态王使用入门
• 任务一 • 任务二
的应用
• 任务三
组态王软件的安装及组态王程序组构成 组态王工程管理器、浏览器和运行系统
建立一个简单的组态王工程
CHENLI
1
任务一 组态王软件的态软件的基本知识，掌握组态王软件的安装及组态王程序组所 包含的相应内容。
CHENLI
2
下一页 返回
任务一 组态王软件的安装及组态王程 序组构成
• 1.1.3 相关知识
• 1.什么是组态软件 • 组态(Configuration)的意思是构造、配置，是指用户通过软件提供
的工具、方法，采用类似“搭积木”的简单方式来完成自己所需要的 软件功能，而不需要编写复杂的计算机程序。在组态软件出现之前， 要实现某一任务，都是通过编写程序(如使用BASIC、 C、 FORTRAN等)来实现的。 • 工控组态软件是应用于工业控制领域的专用组态软件，是处在自动 控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式， 为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件 工具。组态软件大都支持各种主流工控设备和标准通信协议，并目提 供分布式数据管理和网络功能。
组态王ppt课件
组态王
• I/O变量 需要组态王和其他应用程序交换数据的
变量. 内存变量
只在组态王内需要的变量 按数据类型也可分
离散型 模拟型 长整数型 字符串型
组态王
• 2)定义变量的方法 选择数据词典
变量名----变量类型----描述----变化灵敏度 ----保存参数----初始值----连接设备----寄存器 ----转换方式----数据类型----采集频率----读写
串口-----填写设备地址-----设置通讯故障恢 复参数(默认)----检查完成
组态王
（4） 数据库变量 连接上位机和下位机的桥梁 数据词典:记录所有用户可使用的数据变量的详 细信息 分为:实时数据库和历史数据库
1)数据词典中变量的类型 基本类型:内存变量和I/O变量 特殊类型:报警窗口变量、 报警组变量 历史趋势曲线变量 、 时间变量
文本: 字体 字号 颜色 画笔 3)使用图库管理器 罐 管道 阀 全部存所完成的画面
组态王
(3) 定义设备和数据变量 1) 外部设备的定义
外部设备包括:下位机(PLC 仪表、 模块 、 板卡、 变频器等)和 其它WINDOWS应用程 序
2) 定义仿真PLC COM1 ---选仿真PLC----外设取名----连接
属性 3)结构变量的作用 4)结构变量的定义
组态王
3 动画连接
（1） 动画连接的方法
1)动画连接种类、
属性变化 缩放、 旋转 、 填充
其它:
值输出、 用户输入、 特殊、 滑
动杆输入、 命令语言连接
7 组态王
2)建立动画连接 双击图形 弹出对话框----输入变量名----选择
组态王
2 建立一个新工程 (1) 建立新工程的方法 • 以建立一个反应车间的监控中心为例
1.1组态软件概述1.2组态王软件的安装1.3组态王的使用入门(共64张PPT)
3）组态环境的可扩展性
可扩展性为用户提供了在不改变原有系统的情况下，向系统内增加 新功能的能力，这种增加的功能可能来自于组态软件开发商、第三 方软件提供商或用户自身。增加功能最常用的手段是ActiveX 组件 的应用，目前还只有少数组态软件能提供完备的ActiveX 组件引入 功能及实现引入对象在脚本语言中的访问。
第二页，共六十四页。
下一页 返回
1.1 组态(zǔ tài)软件概述
组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制 系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户 提供快速构建工业自动控制系统监控功能的、通用层次的软件工 具。组态软件应该能支持各种工控设备和常见的通讯协议，并且通常应 提供分布式数据管理和网络功能。对应于原有的HMI 的概念，组态软 件应该是一个使用户能快速建立自己的HMI 的软件工具，或开发环境。 在组态软件出现之前，工控领域的用户通过手工或委托第三方编写HMI 应用，开发时间长，效率低，可靠性差；或者购买专用的工控系统，通 常是封闭的系统，选择余地小，往往不能满足需求，很难与外界进行数 据交互，升级和增加功能都受到严重的限制。
下一页 返回
1.1 组态(zǔ tài)软件概述
⑤ 组态王：组态王是国内第一家较有影响的组态软件开发公司 （更早的品牌多数已经湮灭）。组态王提供了资源管理器式的操作 主界面，并且提供了以汉字作为关键字的脚本语言支持。组态王也 提供多种硬件驱动程序。
⑥ 力控：大庆三维公司的力控是国内较早就已经出现的组态软件 之一。32 位下的1.0 版的力控，在体系结构上就已经具备了较为明 显的先进性，其最大的特征之一就是其基于真正意义的分布式实时 数据库的三层结构，而且其实时数据库结构可为可组态的活结构。 在1999—2000 年期间，力控得到了长足的发展，最新推出的 2.0 版在功能的丰富特性、易用性、开放性和I/O 驱动数量，都得 到了很大的提高。
可扩展性为用户提供了在不改变原有系统的情况下，向系统内增加 新功能的能力，这种增加的功能可能来自于组态软件开发商、第三 方软件提供商或用户自身。增加功能最常用的手段是ActiveX 组件 的应用，目前还只有少数组态软件能提供完备的ActiveX 组件引入 功能及实现引入对象在脚本语言中的访问。
第二页，共六十四页。
下一页 返回
1.1 组态(zǔ tài)软件概述
组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制 系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户 提供快速构建工业自动控制系统监控功能的、通用层次的软件工 具。组态软件应该能支持各种工控设备和常见的通讯协议，并且通常应 提供分布式数据管理和网络功能。对应于原有的HMI 的概念，组态软 件应该是一个使用户能快速建立自己的HMI 的软件工具，或开发环境。 在组态软件出现之前，工控领域的用户通过手工或委托第三方编写HMI 应用，开发时间长，效率低，可靠性差；或者购买专用的工控系统，通 常是封闭的系统，选择余地小，往往不能满足需求，很难与外界进行数 据交互，升级和增加功能都受到严重的限制。
下一页 返回
1.1 组态(zǔ tài)软件概述
⑤ 组态王：组态王是国内第一家较有影响的组态软件开发公司 （更早的品牌多数已经湮灭）。组态王提供了资源管理器式的操作 主界面，并且提供了以汉字作为关键字的脚本语言支持。组态王也 提供多种硬件驱动程序。
⑥ 力控：大庆三维公司的力控是国内较早就已经出现的组态软件 之一。32 位下的1.0 版的力控，在体系结构上就已经具备了较为明 显的先进性，其最大的特征之一就是其基于真正意义的分布式实时 数据库的三层结构，而且其实时数据库结构可为可组态的活结构。 在1999—2000 年期间，力控得到了长足的发展，最新推出的 2.0 版在功能的丰富特性、易用性、开放性和I/O 驱动数量，都得 到了很大的提高。
《组态王命令语言》课件
《组态王命令语言》PPT课件
在这份PPT课件中，我们将介绍组态王命令语言的概述、基本语法、应用示 例、优势、开发工具介绍以及未来发展和改进建议。
概述
组态王命令语言是什么，为什么需要使用它，以及它的特点有条件语句、循环语句、函数定义与调用等。
应用示例
通过实例演示组态王命令语言的应用，包括温度控制、控制机器人运动和物 联网互联。
组态王命令语言的优势
代码简洁易读、功能丰富、易于扩展。
开发工具介绍
组态王命令语言开发环境和常用的IDE工具。
总结
组态王命令语言的未来发展，提出改进建议，并对内容进行总结。
在这份PPT课件中，我们将介绍组态王命令语言的概述、基本语法、应用示 例、优势、开发工具介绍以及未来发展和改进建议。
概述
组态王命令语言是什么，为什么需要使用它，以及它的特点有条件语句、循环语句、函数定义与调用等。
应用示例
通过实例演示组态王命令语言的应用，包括温度控制、控制机器人运动和物 联网互联。
组态王命令语言的优势
代码简洁易读、功能丰富、易于扩展。
开发工具介绍
组态王命令语言开发环境和常用的IDE工具。
总结
组态王命令语言的未来发展，提出改进建议，并对内容进行总结。
《组态王,Wincc介绍》课件
差。
WinCC应用案例
提供了强大的数据分析和可视 化功能，为生产管理提供了有 力支持。
案例二：某化工生产监控系统
WinCC软件用于实现化工生产 线的实时监控、数据采集和报 警等功能。
WinCC应用案例
通过WinCC软件，提高了化工生产的安全性和稳定性，减少 了事故发生。
提供了友好的人机界面和强大的数据处理能力，提高了生产 效率和管理水平。
数据处理能力
组态王的数据处理能力较强，适用于 大规模数据采集和存储；而WinCC的 数据处理能力相对较弱，适用于中小 规模数据处理。
界面比较
操作界面
组态王的界面简洁明了，易于操作；而WinCC的界面较为复杂，需要一定时间 适应。
可视化效果
组态王的可视化效果较为丰富，支持多种图形和动画显示；而WinCC的可视化 效果相对较为简单，但满足基本需求。
WinCC发展趋势
3
组态王与WinCC的发展趋势
01
更加注重数据处理和算 法开发，以应对不断增 长的大数据和人工智能 需求。
02
加强与其他商业软件和 系统的集成能力，实现 更全面的企业级解决方 案。
03
进一步优化用户界面和 可视化效果，提高高端 监控界面的品质和效果 。
04
拓展国际市场和行业应 用领域，提高在全球范 围内的知名度和市场份 额。
05
CATALOGUE
总结
组态王与WinCC的优缺点总结
组态王优点 实时性能强大，能够快速响应外部变化。
界面友好，操作简单，适合初学者快速上手。
组态王与WinCC的优缺点总结
提供丰富的图形库和组件，方便用户快速构建监控界面。 支持多种通讯协议，方便与各种设备进行数据交换。
WinCC应用案例
提供了强大的数据分析和可视 化功能，为生产管理提供了有 力支持。
案例二：某化工生产监控系统
WinCC软件用于实现化工生产 线的实时监控、数据采集和报 警等功能。
WinCC应用案例
通过WinCC软件，提高了化工生产的安全性和稳定性，减少 了事故发生。
提供了友好的人机界面和强大的数据处理能力，提高了生产 效率和管理水平。
数据处理能力
组态王的数据处理能力较强，适用于 大规模数据采集和存储；而WinCC的 数据处理能力相对较弱，适用于中小 规模数据处理。
界面比较
操作界面
组态王的界面简洁明了，易于操作；而WinCC的界面较为复杂，需要一定时间 适应。
可视化效果
组态王的可视化效果较为丰富，支持多种图形和动画显示；而WinCC的可视化 效果相对较为简单，但满足基本需求。
WinCC发展趋势
3
组态王与WinCC的发展趋势
01
更加注重数据处理和算 法开发，以应对不断增 长的大数据和人工智能 需求。
02
加强与其他商业软件和 系统的集成能力，实现 更全面的企业级解决方 案。
03
进一步优化用户界面和 可视化效果，提高高端 监控界面的品质和效果 。
04
拓展国际市场和行业应 用领域，提高在全球范 围内的知名度和市场份 额。
05
CATALOGUE
总结
组态王与WinCC的优缺点总结
组态王优点 实时性能强大，能够快速响应外部变化。
界面友好，操作简单，适合初学者快速上手。
组态王与WinCC的优缺点总结
提供丰富的图形库和组件，方便用户快速构建监控界面。 支持多种通讯协议，方便与各种设备进行数据交换。
组态软件基础及应用(组态王KingView)精品课件第一章
机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统 集成。
第一章 组态王软件
2.组态软件的功能
（1）界面显示组态功能。目前，工控组态软件大都运行于Windows环 境下，充分利用Windows的图形功能完善界面美观的特点，可视化的风格界 面、丰富的工具栏，操作人员可以直接进人开发状态，节省时间。丰富的图 形控件和工况图库，既提供所需的组件，又是界面制作向导。提供给用户丰 富的作图工具，可随心所欲地绘制出各种工业界面，并可任意编辑，从而将 开发人员从繁重的界面设计中解放出来，丰富的动画连接方式，如隐含、闪 烁、移动等等，使界面生动、直观。
”
第一章 组态王软件
1.1.1 组态软件的产生背景
“组态”的概念是伴随着集散型控制系统（Distributed Control System 简称DCS）的出现才开始被广大的生产过程自动化技术人员所熟知的。在工 业控制技术不断发展和应用的过程中，计算机（包括工控机）相比以前的专 用系统具有的优势日趋明显。这些优势主要体现在：计算机技术保持了较快 的发展速度，各种相关技术已经成熟；由计算机构建的工业控制系统具有相 对较低的拥有成本；计算机的软件资源和硬件资源丰富，软件之间的互操作 性强；基于计算机的控制系统易于学习和使用，可以容易地得到技术方面的 支持。在计算机技术向工业控制领域的渗透中，组态软件占据着非常特殊而 且重要的地位。
第一章组态王软件
（4）丰富的功能模块。提供丰富的控制功能库，满足用户的测控要求和 现场要求。利用各种功能模块，完成实时监控 产生功能报表 显示历史曲线 、实时曲线、提醒报警等功能，使系统具有良好的人机界面，易于操作，系 统既可适用于单机集中式控制、DCS分布式控制，也可以是带远程通信能力 的远程测控系统。
第一章 组态王软件
2.组态软件的功能
（1）界面显示组态功能。目前，工控组态软件大都运行于Windows环 境下，充分利用Windows的图形功能完善界面美观的特点，可视化的风格界 面、丰富的工具栏，操作人员可以直接进人开发状态，节省时间。丰富的图 形控件和工况图库，既提供所需的组件，又是界面制作向导。提供给用户丰 富的作图工具，可随心所欲地绘制出各种工业界面，并可任意编辑，从而将 开发人员从繁重的界面设计中解放出来，丰富的动画连接方式，如隐含、闪 烁、移动等等，使界面生动、直观。
”
第一章 组态王软件
1.1.1 组态软件的产生背景
“组态”的概念是伴随着集散型控制系统（Distributed Control System 简称DCS）的出现才开始被广大的生产过程自动化技术人员所熟知的。在工 业控制技术不断发展和应用的过程中，计算机（包括工控机）相比以前的专 用系统具有的优势日趋明显。这些优势主要体现在：计算机技术保持了较快 的发展速度，各种相关技术已经成熟；由计算机构建的工业控制系统具有相 对较低的拥有成本；计算机的软件资源和硬件资源丰富，软件之间的互操作 性强；基于计算机的控制系统易于学习和使用，可以容易地得到技术方面的 支持。在计算机技术向工业控制领域的渗透中，组态软件占据着非常特殊而 且重要的地位。
第一章组态王软件
（4）丰富的功能模块。提供丰富的控制功能库，满足用户的测控要求和 现场要求。利用各种功能模块，完成实时监控 产生功能报表 显示历史曲线 、实时曲线、提醒报警等功能，使系统具有良好的人机界面，易于操作，系 统既可适用于单机集中式控制、DCS分布式控制，也可以是带远程通信能力 的远程测控系统。
组态软件基础及应用(组态王KingView)ppt课件第四章
String
使用数据源名称
3 CurveTable
String
数据库的表名
4 CurveDateTimeField String
数据库的时间字段名
5 CurveVarName
String
连接变量名
6 CurveDataField
String
7 CuryeInvalidValue
String
8 CurveUser
”
3
第四章 趋势曲线和其他曲线
4.1.1 创建历史曲线控件
在组态王工程浏览器中新建画面，在工具箱中单击“插入通用控件”按钮，或 选择菜单“编辑”下的“插入通用控件”命令，在“插入控件”对话框的列表中选 择“历史趋势曲线”，单击“确定”按钮，鼠标箭头变为“+”字型，在画面上选 择一点位置作为控件的左上角，按下鼠标左键并拖动，画面上显示出一个虚线的矩 形框，该矩形框为创建后的曲线的外框。当达到所需大小时，松开鼠标左键，则历 史曲线控件创建成功，画面上显示出该曲线，如图4-1所示。
4.1 历史趋势曲线控件
KVHTrend曲线控件是组态王以Active X控件形式提供的绘制历 史曲线和ODBC数据库曲线的功能性工具。该曲线具有的特点：可以 连接组态王的历史库，也可以连接工业库服务器，还可以通过ODBC 数据源连接到其它数据库上。连接组态王历史库或工业库服务器时， 可以定义查询数据的时间间隔。可实现某条曲线在某个时间段上的曲 线比较。
Void
设置曲线时间坐标起点。
T：时间的年月日时分秒部分，将该时 无
HTSetLeftScooterTime(T,s)
间用HTConvertTime（）函数间的秒
数。 s：时间的毫秒部分。
组态王课件1概述
亚洲年增长速度大约在15%左右，当然其基数也比较低。
1.2国内外主要产品介绍
InTouch
DDE 是指与组态王进行数 据交换的Windows 独立应用 程序，如EXCEL。
Wonderware的InTouch软件在80年代末、90年代初，最早 进入我国的组态软件；
它提供了丰富的图库； 早期采用DDE方式与驱动程序通信，性能较差； 最新的InTouch7.0版已经完全基于32位的Windows平台，
按照实际工程的要求绘制监控画面并使静态画面随着过 程控制对象产生动态效果。
创建画面：画面名称：test；
绘制一个矩形对象和一个文本对象；
“显示画刷类型”和“显示调色板”改变矩形填充色。 建立动画连接：矩形-填充连接-表达式a； 文本-模拟值输出-表达式b。 图形 用户希望建立怎样的图形画面？也就是怎样用抽象的图形画面来 模拟实际的工业现场和相应的工控设备。 连接 数据和图形画面中的图素的连接关系是什么？也就是画面上的图 素以怎样的动画来模拟现场设备的运行，以及怎样让操作者输入控制 设备的命令。
1.2 国内外主要产品介绍
Controx（开物）
华富计算机公司的Controx2000是全32位的组态开发平台；
为工控用户提供了强大的实时曲线、历史曲线、报警、数 据报表及报告功能； 它是国内最早加入OPC组织的软件开发商，并提供数十种 高性能驱动程序； 提供面向对象的脚本语言编译器，支持ActiveX组件和插件 的即插即用，并支持通过ODBC连接外部数据库； 提供网络支持和WebServer功能。
1.பைடு நூலகம் 国内外主要产品介绍
MCGS(Monitor and Control Generated System)
为用户提供了解决实际工程问题的完整方案和开发平台；
1.2国内外主要产品介绍
InTouch
DDE 是指与组态王进行数 据交换的Windows 独立应用 程序，如EXCEL。
Wonderware的InTouch软件在80年代末、90年代初，最早 进入我国的组态软件；
它提供了丰富的图库； 早期采用DDE方式与驱动程序通信，性能较差； 最新的InTouch7.0版已经完全基于32位的Windows平台，
按照实际工程的要求绘制监控画面并使静态画面随着过 程控制对象产生动态效果。
创建画面：画面名称：test；
绘制一个矩形对象和一个文本对象；
“显示画刷类型”和“显示调色板”改变矩形填充色。 建立动画连接：矩形-填充连接-表达式a； 文本-模拟值输出-表达式b。 图形 用户希望建立怎样的图形画面？也就是怎样用抽象的图形画面来 模拟实际的工业现场和相应的工控设备。 连接 数据和图形画面中的图素的连接关系是什么？也就是画面上的图 素以怎样的动画来模拟现场设备的运行，以及怎样让操作者输入控制 设备的命令。
1.2 国内外主要产品介绍
Controx（开物）
华富计算机公司的Controx2000是全32位的组态开发平台；
为工控用户提供了强大的实时曲线、历史曲线、报警、数 据报表及报告功能； 它是国内最早加入OPC组织的软件开发商，并提供数十种 高性能驱动程序； 提供面向对象的脚本语言编译器，支持ActiveX组件和插件 的即插即用，并支持通过ODBC连接外部数据库； 提供网络支持和WebServer功能。
1.பைடு நூலகம் 国内外主要产品介绍
MCGS(Monitor and Control Generated System)
为用户提供了解决实际工程问题的完整方案和开发平台；
《组态王课件7控》课件
组态王的主要功能和特点
数据采集
组态王可以采集各种类型的传 感器数据，并进行处理和存储 。
远程控制
组态王可以通过网络实现对工 业设备的远程控制，方便远程 管理和维护。
实时监控
组态王可以对工业现场进行实 时监控，实时显示设备状态、 工艺流程和数据曲线等。
数据分析
组态王可以对采集到的数据进 行处理、分析和挖掘，生成各 种报表和图表。
2023
REPORTING
《组态王课件7控》 PPT课件
2023
目录
• 组态王简介 • 组态王7控制系统的构成 • 组态王7控制系统的安装与配置 • 组态王7控制系统的应用实例 • 组态王7控制系统的优势与不足 • 组态王7控制系统的应用前景
2023
PART 01
组态王简介
REPORTING
组态王的发展历程
1997年，组态王软件推 出，成为中国最早的工业 自动化软件供应商之一。
2000年，组态王推出基 于Windows平台的组态 王5.0版本，实现了图形 界面和数据库管理功能。
2005年，组态王推出6.0 版本，增加了网络功能和 分布式计算能力。
至今，组态王不断升级和 完善，保持行业领先地位 。
2010年，组态王推出7.0 版本，支持云计算和大数 据技术。
紧急照明调度
在紧急情况下，组态王7控制系统能 够快速调度城市照明资源，为应急 救援提供必要的照明支持。
2023
REPORTING
THANKS
感谢观看
通过组态王7控制系统，可以实现对 工业机器人的精准控制，提高机器人 作业的稳定性和安全性。
在智能家居领域的应用前景
01
02
03
智能照明控制
组态王操作教程 ppt课件
组态王6.5教程
Click here to enter
ppt课件
•1
组态王6.5教程
第一讲 概述 第二讲 建立一个新工程 第三讲 让画面动起来 第四讲 报警和事件 第五讲 趋势曲线
第六讲 DDE
ppt课件
•2
第一讲 概述
主要知识点:
组态的定义
组态的发展
组态软件的数据处理流程
使用组态软件的一般步骤
注：在实际的工程中组态王连接现场的实际采集 设备，采集现场的数据。
观看演示
ppt课件
•26
2.4 定义外部设备变量
在组态王工程浏览器中提供了“数据库”项供用户 定义设备变量。
数据库的作用：
数据库是“组态王”最核心的部分。在TOUCHVEW运 行时，工业现场的生产状况要以动画的形式反映在屏幕 上，操作者在计算机前发布的指令也要迅速送达生产现 场，所有这一切都是以实时数据库为中介环节，所以说 数据库是联系上位机和下位机的桥梁。
量与I/O点的一一对应关系，即定义数据连接。 7、根据前面设计的画面结构和画面草图，组态每一幅
静态的操作画面（主要是绘图）。
8、将操作画面中的图形对象与实时数据库变量建立动 画连接关系，规定动画的属性和幅度。
9、对组态的内容进行分段和总体调试。
10、系统投入运行。
ppt课件
•13
第一讲 概述
五、组态软件任务
Citech Genesis WizCon controlview
ppt课件
国别
美国 美国 德国 美国 美国
澳大利亚
美国
以色列
美国
•7
第一讲 概述
二、组态软件的发展 （续）
国内较知名的监控组态软件
Click here to enter
ppt课件
•1
组态王6.5教程
第一讲 概述 第二讲 建立一个新工程 第三讲 让画面动起来 第四讲 报警和事件 第五讲 趋势曲线
第六讲 DDE
ppt课件
•2
第一讲 概述
主要知识点:
组态的定义
组态的发展
组态软件的数据处理流程
使用组态软件的一般步骤
注：在实际的工程中组态王连接现场的实际采集 设备，采集现场的数据。
观看演示
ppt课件
•26
2.4 定义外部设备变量
在组态王工程浏览器中提供了“数据库”项供用户 定义设备变量。
数据库的作用：
数据库是“组态王”最核心的部分。在TOUCHVEW运 行时，工业现场的生产状况要以动画的形式反映在屏幕 上，操作者在计算机前发布的指令也要迅速送达生产现 场，所有这一切都是以实时数据库为中介环节，所以说 数据库是联系上位机和下位机的桥梁。
量与I/O点的一一对应关系，即定义数据连接。 7、根据前面设计的画面结构和画面草图，组态每一幅
静态的操作画面（主要是绘图）。
8、将操作画面中的图形对象与实时数据库变量建立动 画连接关系，规定动画的属性和幅度。
9、对组态的内容进行分段和总体调试。
10、系统投入运行。
ppt课件
•13
第一讲 概述
五、组态软件任务
Citech Genesis WizCon controlview
ppt课件
国别
美国 美国 德国 美国 美国
澳大利亚
美国
以色列
美国
•7
第一讲 概述
二、组态软件的发展 （续）
国内较知名的监控组态软件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调用画面开发系统和运行系统完成工程开发和调试。
·画面开发系统用于完成画面设计、建立实时数据库、 外部设备的动画连接、程序编写等工作。
·实时运行系统，负责画面的运行。
CHENLI
9
二、课题的开发步骤
第一步：确定硬件控制方案和硬件设备的输入输出点数 如：⑴工控机+PLC+传感器（含执行机构）方案 ⑵工控机+智能仪表+传感器（含执行机构）方案 ⑶工控机+接口板+传感器（含执行机构）方案 ⑷工控机+智能模块+传感器（含执行机构）方案 硬件设备的输入、输出点数是指： 有多少路传感器 有多少个执行机构
量都对应一个实际设备的ቤተ መጻሕፍቲ ባይዱ存器。）
确定变量属性（每个变量有三种属性，基本属性、
报警否、记录否、安全权限等。）
4．车间画面制作
5．动画连接
6．制作报表、曲线 7．制作报警窗口
下面对这几个阶段 进行详细介绍
8．系统安全管理
CHENLI
11
以上是概述和粗讲，下面进行详细介绍：
工程管理器的使用
1.什么是工程？
四、深讲
1. ODBC数据库的应用
2. 组态王的网络服务功能
3. 实现远程控制
CHENLI
建立一个空工程 定义外部设备 建立数据词典 制作车间画面 进行动画连接 调试运行 采取安全措施
2
概述
一、组态软件的诞生历史 二、组态软件的发展趋势 三、组态软件的设计思想和特点 四、组态软件中的数据流 五、使用组态软件的一般步骤
• 修改工程属性
• 工程的备份和恢复
• 数据词典的导入导出
• 切换到组态王开发或运行环境
CHENLI
14
工程管理器的界面 双击桌面上的组态王图标，就进入了工程管理器
环境，界面各部分名称如下：
主菜 单
标题 栏
快捷工具栏
工程信息区
状态 栏
CHENLI
15
文件菜单
工具菜单
CHENLI
16
双击桌面上的 组态王图标
文件\新建工程
选文件 \ 新建工程 或双击新建图标
此处单击浏览，选一个 要建工程的目标盘根目 录，单击打开按钮，再 单击下一步。
若在此处键入了新文件夹名， 则会多出现一个确认画面。
工程描述是小于 40个字符的注释
CHENLI
17
文件\搜索工程
演示步骤：要先在某个盘上建立几个空工程，然后分别选中，在文件下 拉菜单中选清除工程信息后，再搜索该盘。
CHENLI
整个开发过程 都是在这个目录树 中进行添加和配置， 共有六个大类： 一、Web 二、文件 三、数据库 四、设备 五、系统配置 六、SQL访问管理
13
2.什么是工程管理器？ 工程管理器的作用是为用户集中管理本机上的多
个组态王工程。
工程管理器的功能
• 新建工程
• 删除工程
• 对工程重命名
• 搜索指定路径下的所有组态王工程
第二步：确定是单个系统，还是需要网络模式 若是网络模式，需要几个计算机，都干什么用。 如：（数据采集、C数HEN据LI 存储、报警记录等……）10
第三步：在熟悉工艺过程的基础上着手开发（8个阶段）
1．建立一个空工程
2．定义外部设备（组态王为每种设备都提供了一个
测试，用于检查和计算机连通了
没有。）
3．定义全局变量（整个工程都用到的变量，每个变
工程是一组与用户相关的文件集合，工程的表现 形式是放在一个文件夹中的目录树，一般目录树中的 文件是不能单独使用和删除的。
开发人员每接受一个应用组态王的课题，都要单 独的建立一个工程文件夹，把自己所做的一切都放在 这个工程文件夹中；
CHENLI
12
图示：已建立的工程
一个工程就是这 样一棵目录树
目录树中的文件 是不能单独使用 和随便删除的
怎样得到参考资料
方法一 从组态王网站上下载
方法二 光盘安装后，在下面的子目录中有两个PDF格式的手册 C:\kingview\user's guide
CHENLI
7
一、通用组态王软件的构成 1. 工程管理器ProjManager 2. 工程浏览器TouchExplorer 3. 画面开发和画面运行系统（Touchmak、Touchvew）
使用菜单 或快捷工具
工程管理器
使用菜单 或快捷工具
工程浏览器
使用菜单
画面开发 画面运行 系统
退出画面运行
所谓工程管理器中内嵌了工程浏览器，工程浏览器中内嵌了画面 开发和运行系统，是指单击快C捷HEN按LI钮就启动了另一个制作工具。8
各部分的功能和它们之间的关系：
·工程管理器用于新工程的创建和已有工程的管理。 ·工程浏览器中可以查看、配置工程的各个组成部分；
CHENLI
1
讲课主线
一、组态软件概述 1. 组态软件的特点及诞生与发展 2. 目录 3. 教学目的 4. 基本要求
二、粗讲 1. 组态王的组成结构 2. 各部分的功能和它们之间的关系 3. 组态王课题的开发步骤
三、细讲 1. 工程管理器的使用 2. 工程浏览器的使用 3. 系统安全措施
开发步骤归纳
CHENLI
3
目录
1. 组态王的系统结构 各部分的功能 各部分之间的关系
2. 组态王报警的配置及使用 组态王曲线的配置及使用 组态王提供的控件及使用
3. 组态王报表的制作 组态王与通用数据库的连接
4. 组态王局域网络配置及连接
组态王WEB 版的功能实现
CHENLI
4
教学目的
让一个从没接触过组态王软件的人，知道组 态王是什么？干什么用的？怎样用？学完后达到： 每人都能够建立一个功能齐全、可实际运行的工 业监控系统。
前言
组态软件是工业控制应用软件的开发平台，它 提供了一个良好开发环境，如：提供了许多绘图元 素、控件、报表格式、报警方式等，使开发人员不 必把精力集中在绘制人机界面上，而专心考虑如何 实现系统的功能，使开发工作变得轻松容易、简单 高效。
目前我国引进的组态软件有：美国的FIX32、 iFIX，德国的WinCC等。国产的组态软件有组态王、 开物、世纪星、力控、FameView、MCGS等，其中亚 控公司开发的组态王是一个非常优秀的软件。
CHENLI
5
基本要求：学会以下几点
怎样建立和运行工程文件
怎样绘制画面
怎样建立数据变量和I/O设备通讯
怎样产生动画效果
怎样使用图库
怎样建立和使用报警窗口
怎样建立和使用曲线窗口
怎样建立和使用报表
怎样使用控件
怎样使用数据库
系统的安全防范措施
网络功能和远程控制
CHENLI
6
参考资料
1.《组态王6.5使用手册》 2. 《组态王函数速查手册》 3. 组态王软件的在线帮助
·画面开发系统用于完成画面设计、建立实时数据库、 外部设备的动画连接、程序编写等工作。
·实时运行系统，负责画面的运行。
CHENLI
9
二、课题的开发步骤
第一步：确定硬件控制方案和硬件设备的输入输出点数 如：⑴工控机+PLC+传感器（含执行机构）方案 ⑵工控机+智能仪表+传感器（含执行机构）方案 ⑶工控机+接口板+传感器（含执行机构）方案 ⑷工控机+智能模块+传感器（含执行机构）方案 硬件设备的输入、输出点数是指： 有多少路传感器 有多少个执行机构
量都对应一个实际设备的ቤተ መጻሕፍቲ ባይዱ存器。）
确定变量属性（每个变量有三种属性，基本属性、
报警否、记录否、安全权限等。）
4．车间画面制作
5．动画连接
6．制作报表、曲线 7．制作报警窗口
下面对这几个阶段 进行详细介绍
8．系统安全管理
CHENLI
11
以上是概述和粗讲，下面进行详细介绍：
工程管理器的使用
1.什么是工程？
四、深讲
1. ODBC数据库的应用
2. 组态王的网络服务功能
3. 实现远程控制
CHENLI
建立一个空工程 定义外部设备 建立数据词典 制作车间画面 进行动画连接 调试运行 采取安全措施
2
概述
一、组态软件的诞生历史 二、组态软件的发展趋势 三、组态软件的设计思想和特点 四、组态软件中的数据流 五、使用组态软件的一般步骤
• 修改工程属性
• 工程的备份和恢复
• 数据词典的导入导出
• 切换到组态王开发或运行环境
CHENLI
14
工程管理器的界面 双击桌面上的组态王图标，就进入了工程管理器
环境，界面各部分名称如下：
主菜 单
标题 栏
快捷工具栏
工程信息区
状态 栏
CHENLI
15
文件菜单
工具菜单
CHENLI
16
双击桌面上的 组态王图标
文件\新建工程
选文件 \ 新建工程 或双击新建图标
此处单击浏览，选一个 要建工程的目标盘根目 录，单击打开按钮，再 单击下一步。
若在此处键入了新文件夹名， 则会多出现一个确认画面。
工程描述是小于 40个字符的注释
CHENLI
17
文件\搜索工程
演示步骤：要先在某个盘上建立几个空工程，然后分别选中，在文件下 拉菜单中选清除工程信息后，再搜索该盘。
CHENLI
整个开发过程 都是在这个目录树 中进行添加和配置， 共有六个大类： 一、Web 二、文件 三、数据库 四、设备 五、系统配置 六、SQL访问管理
13
2.什么是工程管理器？ 工程管理器的作用是为用户集中管理本机上的多
个组态王工程。
工程管理器的功能
• 新建工程
• 删除工程
• 对工程重命名
• 搜索指定路径下的所有组态王工程
第二步：确定是单个系统，还是需要网络模式 若是网络模式，需要几个计算机，都干什么用。 如：（数据采集、C数HEN据LI 存储、报警记录等……）10
第三步：在熟悉工艺过程的基础上着手开发（8个阶段）
1．建立一个空工程
2．定义外部设备（组态王为每种设备都提供了一个
测试，用于检查和计算机连通了
没有。）
3．定义全局变量（整个工程都用到的变量，每个变
工程是一组与用户相关的文件集合，工程的表现 形式是放在一个文件夹中的目录树，一般目录树中的 文件是不能单独使用和删除的。
开发人员每接受一个应用组态王的课题，都要单 独的建立一个工程文件夹，把自己所做的一切都放在 这个工程文件夹中；
CHENLI
12
图示：已建立的工程
一个工程就是这 样一棵目录树
目录树中的文件 是不能单独使用 和随便删除的
怎样得到参考资料
方法一 从组态王网站上下载
方法二 光盘安装后，在下面的子目录中有两个PDF格式的手册 C:\kingview\user's guide
CHENLI
7
一、通用组态王软件的构成 1. 工程管理器ProjManager 2. 工程浏览器TouchExplorer 3. 画面开发和画面运行系统（Touchmak、Touchvew）
使用菜单 或快捷工具
工程管理器
使用菜单 或快捷工具
工程浏览器
使用菜单
画面开发 画面运行 系统
退出画面运行
所谓工程管理器中内嵌了工程浏览器，工程浏览器中内嵌了画面 开发和运行系统，是指单击快C捷HEN按LI钮就启动了另一个制作工具。8
各部分的功能和它们之间的关系：
·工程管理器用于新工程的创建和已有工程的管理。 ·工程浏览器中可以查看、配置工程的各个组成部分；
CHENLI
1
讲课主线
一、组态软件概述 1. 组态软件的特点及诞生与发展 2. 目录 3. 教学目的 4. 基本要求
二、粗讲 1. 组态王的组成结构 2. 各部分的功能和它们之间的关系 3. 组态王课题的开发步骤
三、细讲 1. 工程管理器的使用 2. 工程浏览器的使用 3. 系统安全措施
开发步骤归纳
CHENLI
3
目录
1. 组态王的系统结构 各部分的功能 各部分之间的关系
2. 组态王报警的配置及使用 组态王曲线的配置及使用 组态王提供的控件及使用
3. 组态王报表的制作 组态王与通用数据库的连接
4. 组态王局域网络配置及连接
组态王WEB 版的功能实现
CHENLI
4
教学目的
让一个从没接触过组态王软件的人，知道组 态王是什么？干什么用的？怎样用？学完后达到： 每人都能够建立一个功能齐全、可实际运行的工 业监控系统。
前言
组态软件是工业控制应用软件的开发平台，它 提供了一个良好开发环境，如：提供了许多绘图元 素、控件、报表格式、报警方式等，使开发人员不 必把精力集中在绘制人机界面上，而专心考虑如何 实现系统的功能，使开发工作变得轻松容易、简单 高效。
目前我国引进的组态软件有：美国的FIX32、 iFIX，德国的WinCC等。国产的组态软件有组态王、 开物、世纪星、力控、FameView、MCGS等，其中亚 控公司开发的组态王是一个非常优秀的软件。
CHENLI
5
基本要求：学会以下几点
怎样建立和运行工程文件
怎样绘制画面
怎样建立数据变量和I/O设备通讯
怎样产生动画效果
怎样使用图库
怎样建立和使用报警窗口
怎样建立和使用曲线窗口
怎样建立和使用报表
怎样使用控件
怎样使用数据库
系统的安全防范措施
网络功能和远程控制
CHENLI
6
参考资料
1.《组态王6.5使用手册》 2. 《组态王函数速查手册》 3. 组态王软件的在线帮助
