主变电所硐室、通道施工组织设计
主变电室施工组织设计
二、5上#煤层顶、底板岩性
5上#煤层平均厚度7.44米,顶板为砂岩、泥岩；底板为泥岩、砂岩，底板向上2.2米处有一层夹石,厚度0.2米。
三、 支护形式及支护材料规格
支护形式：主变电所与通道采用料石砌碹支护。防火栅栏两用门、密闭门均采用料石砌碹成形。
支护厚度：1—1断面墙厚400mm，门墙厚350mm。
第一章工程概况
第一节编制依据
主变电所施工组织设计，依据中矿国际设计院提供的图纸和5上#煤层的地质情况进行编制。
第二节工程概况
一、变电所设计规格
井下变电所长度为38.1米,两通道长15米,计53.1米。主变电所净断面宽3高=5.534.52.75(m);毛断面宽3高=333(m)
主变电所400mm，通道250mm。防火栅栏门3—3断面墙厚500mm，密闭门4—4断面墙厚840mm。
第二章施工方案
第一节施工方法
一、 掘进
巷道掘进采用普通钻爆法掘进。
1

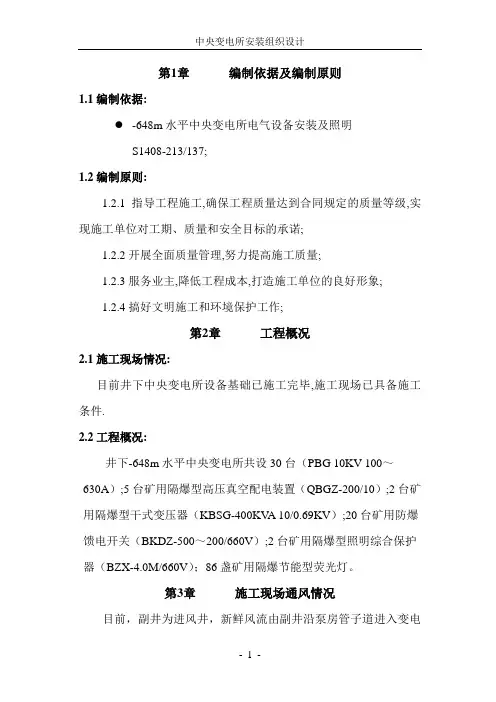

中央变电所施工组织设计
第1章编制依据及编制原则1.1编制依据:-648m水平中央变电所电气设备安装及照明S1408-213/137;1.2编制原则:1.2.1指导工程施工,确保工程质量达到合同规定的质量等级,实现施工单位对工期、质量和安全目标的承诺;1.2.2开展全面质量管理,努力提高施工质量;1.2.3服务业主,降低工程成本,打造施工单位的良好形象;1.2.4搞好文明施工和环境保护工作;第2章工程概况2.1施工现场情况:目前井下中央变电所设备基础已施工完毕,施工现场已具备施工条件.2.2工程概况:井下-648m水平中央变电所共设30台（PBG 10KV 100～630A）;5台矿用隔爆型高压真空配电装置（QBGZ-200/10）;2台矿用隔爆型干式变压器（KBSG-400KV A 10/0.69KV）;20台矿用防爆馈电开关（BKDZ-500～200/660V）;2台矿用隔爆型照明综合保护器（BZX-4.0M/660V）；86盏矿用隔爆节能型荧光灯。
第3章施工现场通风情况目前，副井为进风井，新鲜风流由副井沿泵房管子道进入变电所，变电所内风量完全能满足施工过程中的通风需求，不需再增设通风设备。
第4章施工总体部署4.1 施工准备：4.1.1图纸会审：收到建设单位下发的施工图纸后必须认真进行审阅，核实图纸的各个几何尺寸及其对应位置。
发现有问题的部位必须作好记录，并及时通知建设单位组织相关人员进行图纸会审工作。
图纸会审要求建设单位、监理单位、设计院和施工单位共同参加。
图纸会审时应请设计者介绍设计意图，在领会设计意图的基础上，施工单位应对图纸中有疑问的部位及时请设计者予以澄清或修改。
4.1.2技术交底：井下变电所施工前，技术人员必须组织参加施工的全体人员进行技术交底工作。
对施工方案、施工步骤、工艺流程、质量要求、安全措施进行认真细致的交底.使施工人员对施工的全过程有立体概念。
并组织施工人员认真学习施工图纸、施工组织设计、安全规程和施工质量标准。
主变电所硐室、通道施工组织设计
编制依据及施工组织设计主要特点1、编制依据（1）华晋焦煤有限责任公司沙曲二矿主变电所硐室、通道及措施巷平、剖、-137G-1）；断面图（S1154二矿（2）华晋焦煤有限责任公司沙曲二矿主变电所通道密闭门、栅栏门平、剖、-137G-2）；断面图（S1154二矿（3）华晋焦煤有限责任公司沙曲二矿主变电所与泵房通道密闭门、栅栏门-137G-3）；平、剖、断面图（S1154二矿（4）《山西省煤矿安全质量标准化标准及考核评级办法》（5）《矿山井巷工程施工及验收规范》；（6）2011版《煤矿安全规程》；2、施工组织设计主要特点（1）施工方案的选择是经过慎重的技术比较，以可行、可靠的成熟经验，能实现快速、优质、安全、高效为首要原则。
（2）采用“光面爆破”施工法，加强爆破成形的效果，以达到快速、高效、节能。
（3）配备YT-29型气腿式凿岩机、P-90B型耙矸机、HPV型混凝土喷射机等配套的机械化施工装备。
（4）施工进度按照进度指标，在施工安排上进行了优化，更能保证在工期内完成任务。
（5）以人为本，但不以“多”而攻坚，而以“合理”为标准，以“高技能”和“合理组织”为效用。
第一章工程概况华晋焦煤有限责任公司沙曲二矿井底主变电所及主排水泵房分别是为沙曲二矿井下所有用电地点提供电源及井下排水的重要工程，服务年限与矿井同步；管子道是为铺设泵房排水管路，及作为水害发生时通风、运送设备的重要通道。
其中主要包括以下工程：措施巷一10.526m、变电所通道及变电所与泵房通道77.5m、密闭门与栅栏门硐室12.2m、主变电所50m、主排水泵房27.9m、吸水井壁龛 1(2个)6.8m、吸水井壁龛 2(1个)3.4m、管子道96.207m，总工程量为284.53m。
详见工程量一览表。
第二章巷道断面及支护形式一、巷道断面1.断面形状：1）措施巷一及主变电所与泵房通道为直墙半圆拱型断面（见1-1断面图）；2）密闭门与栅栏门硐室为直墙半圆拱型断面（见2-2断面图）；3）主变电所为直墙半圆拱形断面（见3-3断面、4-4断面）；4）主排水泵房为直墙半圆拱形断面（见5-5断面）；5）吸水井壁龛1为直墙半圆拱形断面（见6-6断面）；6）吸水井壁龛2为直墙半圆拱形断面（见7-7断面）；7）管子道为直墙半圆拱形断面（见8-8断面、9-9断面）；2.巷道规格：详见掘进断面技术特征一览表。

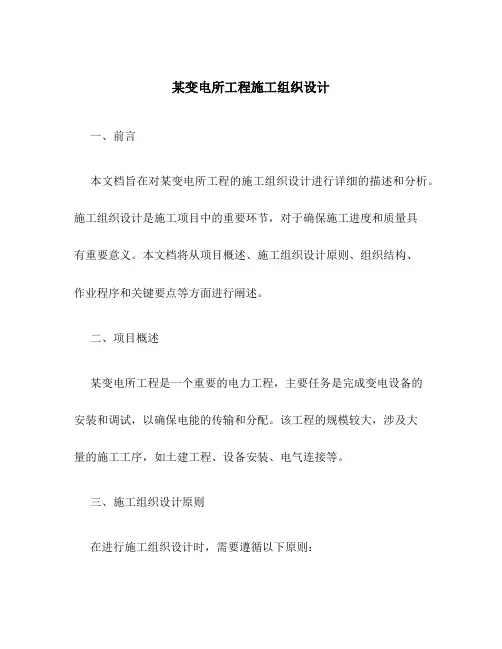

某变电所工程施工组织设计
某变电所工程施工组织设计一、前言本文档旨在对某变电所工程的施工组织设计进行详细的描述和分析。
施工组织设计是施工项目中的重要环节，对于确保施工进度和质量具有重要意义。
本文档将从项目概述、施工组织设计原则、组织结构、作业程序和关键要点等方面进行阐述。
二、项目概述某变电所工程是一个重要的电力工程，主要任务是完成变电设备的安装和调试，以确保电能的传输和分配。
该工程的规模较大，涉及大量的施工工序，如土建工程、设备安装、电气连接等。
三、施工组织设计原则在进行施工组织设计时，需要遵循以下原则：1.合理性原则：施工组织应符合工程设计要求，能够满足工期和质量目标。
2.安全性原则：施工组织应重视施工安全，确保工人和设备的安全。
3.经济性原则：施工组织要尽可能节约资源，减少浪费，提高经济效益。
4.协调性原则：施工组织应协调各个工序之间的关系，确保施工的连续性和协同性。
四、施工组织结构某变电所工程的施工组织结构如下：1.项目经理：负责项目的整体管理和组织，协调各个部门之间的工作。
2.工程部：主要负责施工组织设计、技术指导和质量控制等工作。
3.施工队：负责具体施工，包括土建工程、设备安装和电气连接等工作。
4.安全监管部门：负责施工安全监督和事故预防措施的制定和执行。
5.供应链部门：负责物资采购和供应管理，确保施工所需物资的及时供应。
五、施工作业程序某变电所工程的施工作业程序按以下步骤进行：1.准备工作：包括施工材料和设备准备、施工场地的搭建和施工人员的组织等。
2.土建工程：进行变电所的基础设施建设，如土方开挖、基础浇筑等。
3.设备安装：安装各种变电设备，包括变压器、电缆等。
4.电气连接：进行设备之间的电气连接，确保电能的传输和分配。
5.调试验收：对设备进行调试和验收，确保设备正常运行。
6.收尾工作：整理施工现场，清理垃圾和废料，进行工程的交接和归档。
六、关键要点在某变电所工程的施工组织设计中，需要特别注意以下关键要点：1.工期控制：合理安排施工进度，确保按时完成工程。
变电所工程施工组织设计方案
变电所工程施工组织设计方案一、引言变电所是电力系统的重要组成部分，它起着将高压电能转换为低压电能并进行分配的重要作用。
在变电所的建设过程中，施工组织设计是确保工程顺利进行的关键环节。
本文档将针对变电所工程施工组织设计方案进行详细阐述。
二、施工组织设计目标1.确保施工过程安全。
变电所工程施工涉及高压电力设备，安全是第一要务。
施工组织设计需要合理安排施工队伍、设备和材料，以确保施工过程中安全风险最小化。
2.提高工作效率。
变电所工程施工是一个复杂的过程，需要多个工种、多个施工部门之间的协同配合。
施工组织设计需要合理规划工期，合理分配人力资源，以提高工作效率。
3.保证工程质量。
变电所是电力系统的核心设施，工程质量的优劣将直接影响电力供应的稳定性和可靠性。
施工组织设计需要确保施工质量符合相关标准和要求。
4.控制成本。
施工组织设计需要合理安排施工进度，避免工期延误导致的不必要的额外费用，同时还需要合理采购和管理施工材料，以控制成本。
三、施工组织设计内容1.施工工序划分根据变电所工程的特点和施工要求，将工程划分为以下几个施工工序：•地基处理工序：包括地质勘察、基坑开挖和土方回填等工作。
•基础施工工序：包括浇注混凝土、安装基础支撑和压重设备等工作。
•主体结构施工工序：包括安装主体结构、搭建临时工棚和安装安全设施等工作。
•电气设备安装工序：包括安装变压器、高压开关设备和低压开关设备等工作。
•系统调试工序：包括电气系统调试、保护系统调试和自动化系统调试等工作。
2.施工组织架构根据施工工序的划分，设计合理的施工组织架构。
施工组织架构应明确各个施工部门的职责和权限，确保各部门之间的协作配合。
同时，还需要指定专门的质量、安全和进度控制部门，以监督和管理工程质量、安全和进度。
3.施工进度计划根据各个施工工序的特点和施工组织架构，制定详细的施工进度计划。
施工进度计划应包括每个施工工序的开始时间、结束时间和工期，并根据施工工艺和资源供给制定合理的工期安排，以实现工期的有效控制。

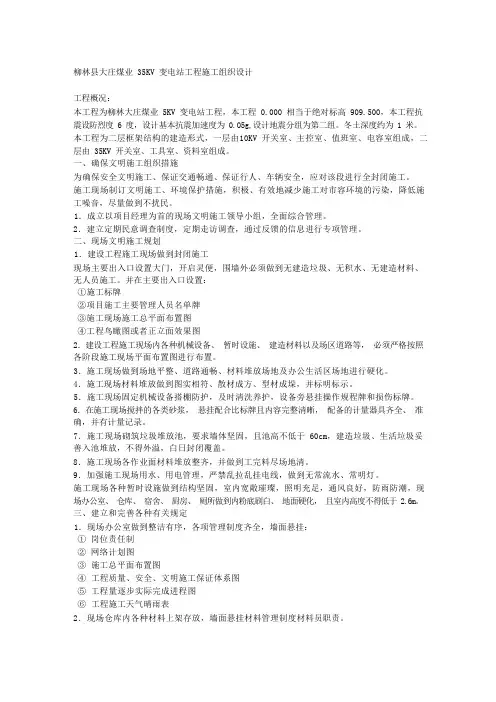

变电所施工组织设计
柳林县大庄煤业 35KV 变电站工程施工组织设计工程概况：本工程为柳林大庄煤业 5KV 变电站工程，本工程 0.000 相当于绝对标高 909.500，本工程抗震设防烈度 6 度，设计基本抗震加速度为 0.05g,设计地震分组为第二组。
冬土深度约为 1 米。
本工程为二层框架结构的建造形式，一层由10KV 开关室、主控室、值班室、电容室组成，二层由 35KV 开关室、工具室、资料室组成。
一、确保文明施工组织措施为确保安全文明施工、保证交通畅通、保证行人、车辆安全，应对该段进行全封闭施工。
施工现场制订文明施工、环境保护措施，积极、有效地减少施工对市容环境的污染，降低施工噪音，尽量做到不扰民。
1．成立以项目经理为首的现场文明施工领导小组，全面综合管理。
2．建立定期民意调查制度，定期走访调查，通过反馈的信息进行专项管理。
二、现场文明施工规划1．建设工程施工现场做到封闭施工现场主要出入口设置大门，开启灵便，围墙外必须做到无建造垃圾、无积水、无建造材料、无人员施工。
并在主要出入口设置：①施工标牌②项目施工主要管理人员名单牌③施工现场施工总平面布置图④工程鸟瞰图或者正立面效果图2．建设工程施工现场内各种机械设备、暂时设施、建造材料以及场区道路等，必须严格按照各阶段施工现场平面布置图进行布置。
3．施工现场做到场地平整、道路通畅、材料堆放场地及办公生活区场地进行硬化。
4．施工现场材料堆放做到图实相符、散材成方、型材成垛，并标明标示。
5．施工现场固定机械设备搭棚防护，及时清洗养护，设备旁悬挂操作规程牌和损伤标牌。
6．在施工现场搅拌的各类砂浆，悬挂配合比标牌且内容完整清晰，配备的计量器具齐全、准确，并有计量记录。
7．施工现场砌筑垃圾堆放池，要求墙体坚固，且池高不低于 60cm，建造垃圾、生活垃圾妥善入池堆放，不得外溢，白日封闭覆盖。
8．施工现场各作业面材料堆放整齐，并做到工完料尽场地清。
9．加强施工现场用水、用电管理，严禁乱拉乱挂电线，做到无常流水、常明灯。
电力通道施工施工组织设计
四、施工组织设计1.投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。
2.施工组织设计除采用文字表述外应附下列图表，图表及格式要求附后。
附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表目录第一章编制说明第二章工程概述第三章施工总体布置第四章工程进度计划与措施第五章资源配备计划第六章工程项目管理组织机构第七章施工方案与技术措施第八章质量管理体系与措施第九章工程工期保证技术组织措施第十章安全管理体系与措施第十一章环境保护管理体系与措施第十二章材料供应计划第十三章施工设备﹑试验检测仪﹑劳动力计划﹑计划开﹑竣工日期和施工进度网络图﹑施工总平面图﹑临时用地表附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章编制说明1.1编制原则：1、认真贯彻国家、各级政府及行业管理部门对建设工程管理的各项方针和政策，严格执行建设工程规范和行业标准。
2、坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。
在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。
3、在保证质量、安全的同时，科学合理地安排施工，本施工组织设计不考虑设计变更及人力不可抗拒等因素。
4、结合现场实际情况，因时因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量。
井下主变电所的硐室与设备布置
2.电缆进出线和设备运输要方便，以便安装敷设电气设 备。
3.变电所通风要良好，以便散热和降低瓦斯浓度。
4.变电所顶底板要坚固，无淋水，以防电气设备受损、 受潮。
一般井下主变电所设置在井底车场附近，并与中央水 泵房相邻。
一般主变电所设置在井底车场附近，并与中央水泵房相 邻。
图1-4 井下主变电所的位置示意图 １-副井井筒 ２-主井井筒 ３-井下主变电所
水泵房的地面应比其与井底车场连接处的底 板高出0.5m。 （2）硐室内不应有滴水现象。
4)井下主变电所的设备布置
两分开： 变、配电设备分开布置 高、低压设备分开布置 三留有： 设备与墙、设备之间留有检修通道； 高压开关正面留有操作通道 ； 设备应按最大数量的20%留有备用位置 。
二 浅井供电系统中当采区负荷较大或有高压用电设备 时应如何供电？
第三节 井下变电所
一、井下主变电所 二、采区变电所 三、移动变电站 四、工作面配电点
一、井下主变电所 （井下中央变电所）
1.井下主变电所位置的确定原则
2.井下主变电所的主接线
3.井下主变电所的硐室与设备布置
1.1井.尽量下位主于负变荷电中心所，位节省置电的缆确并减定少原电能则损耗电压损
２ 额定电压等级——为方便不同距离和不同功率 的输电及用电。国家规定了标准的电压等级。
国用电家设备规和电定网、的变电压器压原边等的额级定电压：
直流电压 110v;220v;440v.为倍数关系。 三相交流电压 低压（≤1200v）为√3倍关系。如
127v;220v;380v;660v;1140v.
110（220）v－操作电压； 250（550）v—井下架线电机车。
三 煤矿供电电源
煤矿用电一般来自电力系统。
主变电所硐室供电系统设计方案
主变电所硐室供电系统设计方案一、主变电所硐室1．对硐室的要求（1）根据《煤矿安全规程》规定：主变电所硐室应砌碹或用其他可靠的构筑方案或支护，为了防水，主变电所硐室地面应高于出口处0.5m。
（2）为了通风良好，当硐室长度超过6m时，应在硐室两端各开设一个出口。
（3）变电所内的高低压配电设备及直流设备应分开布置，变压器应设单独的变压器室，变压器与配电设备之间应有防火墙。
2．平硐变电所的供电说明（1）平硐变电所的供电电源由供出，且采用双回路供电，分别取自井一路和井二路。
（2）所有电缆沿电缆沟敷设，无电缆沟处应挂墙敷设，所有电缆支架应埋在沟壁或墙壁上，间距1.2m。
电缆沟底应有3‰的坡度，通向主水泵泄水沟处，以保证电缆沟无积水。
（3）在水仓设置一块面积不小于0.75m²、厚度不小于5mm的渡锌钢板作为平硐主接地网的接地极。
在变电所内另埋三根 1.5m、40的水煤气管作为局部接地极，所有接地线均采用25×5渡锌扁钢，要求接地极接地电阻≤2Ώ。
（4）所有电气设备的金属外壳，构架，钢轨及按规程规定应接地出均因接地。
（5）低压供电系统均设总开关，且采用有检漏继电器装置的开关做选漏试验。
（6）严禁配电变压器中性点直接接地，严禁由地面中性点直接接地的变压器或发电机直接向井下供电。
二变压器台数及型号确定1．变压器台数确定变电所在一般情况下，是按变压器计算容量选设两台动力变压器分列运行。
如果其中一台变压器停止运行时，另一台变压器应能承担100%负荷用电。
若主排水设备为低压设备时，则变压器台数的确定应遵循一台变压器停止运行时，其余变压器能保证排出最大涌水量所需要电量的原则。
2．变压器型号的确定（动力）：（1）在确定变压器型号时，应考虑国产矿用变压器的电压等级和容量，同时应考虑运输条件及备用容量等因数，同时应进行经济比较。
由于北井变压器数量繁多，维护不方便，因此，取消油浸式矿用变压器，而采用维护方便、自冷式的干式变压器。
变电站工程施工组织设计方案(完整版)
目录第一章工期及施工进度计划 (2)第二章质量保证措施 (7)第三章安全保证措施 (25)第四章文明施工 (32)第五章工程概况 (36)第六章工现场组织机构及工程主要负责人简介 (37)第七章施工现场总平面布置图........................................ 错误!未定义书签。
第八章施工方案. (42)1第一章工期及施工进度计划1 工期规划及要求由于招标文件对工期未做规定，根据我公司的施工经验，将本工程的工期规划分两部分：分歧线：该部分独立施工与变电所工程无交叉作业，因此我公司将该工程工期确定为2004 年4 月1 日开工，2004年5 月30 日竣工。
我单位统筹安排，编制施工进度计划，本工程的工期施工进度计划横道图（见附页）。
：变电所工程施工比较集中，而且变电所土建施工受气候影响较大，因此变电所施工根据以往经验，开工时间为2004 年4 月15 日，竣工时间为2004 年8 月30 日。
施工进度计划横道图（见附页）。
2 施工劳动力时间分布2. 1**河分歧线施工劳动力时间分布2.2 变电所施工劳动力时间分布23 施工设备进场计划为提高施工生产效率，保证按照合同工期完成施工任务，保证施工质量，要对施工机械进行全面投入，做到科学管理、装备精良。
施工设备由项目部负责配置、标识、维修和保管，并制订施工机械管理办法。
35kV 输变电工程设备进场时间表序号机具名称规格数量进场时间1 吊车8t 1 2004 年4 月15 日2 吊车16t 2004 年4 月15 日3 拖拉机东方红75 1 2004 年4 月15 日4 电焊机1000w 1 2004 年4 月15 日5 放线轴架4对2004 年4 月15 日6 拉链葫芦2t 10 个2004 年4 月15 日7 放线滑车φ150 120 个2004 年4 月15 日8 报话机5km 通活能力10 个2004 年4 月1 日9 经纬仪2台2004 年4 月1 日35. 1 材料供应456应仔细审核图纸，弄清设备型号数量，及时与招标订货合同相对照，查看是否有漏订和订错设备的情况。
变电所工程施工组织设计方案
变电所工程施工组织设计方案为保证变电所工程的质量和效益，必须在施工前制定一份详细的施工组织设计方案。
下面将从工程概况、工程特点、工序安排、施工方式、安全措施等方面进行阐述。
一、工程概况本工程为某市一座220kV变电所，规模较大，占地面积约10000平方米，总电压容量为240MVA。
该站共有4台变压器，变电站的建设内容包括室外设施和室内设施两部分。
室外设施包括厂房、门式变电站、开关站、敷地、基础等；室内设施包括一、二层控制室、配电室、扩建备用设施等。
二、工程特点1.地基复杂，基础均为钢筋混凝土结构。
2.构筑物较多，且规模较大，要求施工周期较短。
3.外围临近城区，需要采取噪音、粉尘等环境污染控制措施。
三、工序安排1.地基基础施工由于本工程的地基复杂，因此必须在施工前进行地质勘探，确定设计深度，选用适当的基础设计方案。
地基基础施工主要包括竖向基础、水平基础及支墙基础等。
此部分施工需注意保持土体稳定，保证基础强度和标高精度。
2.钢结构制作与安装本工程室外设施包括门式变电站、开关站等，这些设施基本上由钢结构构成。
钢结构制作与安装是本工程的重点，它涉及到建筑物的强度与安全。
其次，钢结构的制作周期一般较短，需要提前计划，保证在施工周期内完成。
3.管道安装管道安装主要包括地下管道、室内管道及室外管道等，其安装质量直接影响到电力的传输和分配。
在安装过程中，管道的连接处必须密封严密，保证设备的连贯性。
4.设备安装设备安装是本工程中非常重要的一部分，包括变压器、高压开关、低压开关、配电装置等。
该项施工要求精密、细心，对电力传输有着至关重要的作用。
5.室内装修、人防工程室内为控制室、办公室等场所，整体要求高端大气，体现出电力设施高品质的形象。
此阶段还包括人防工程的施工，确保施工期间人员的安全。
6.环境治理由于本工程临近城区、室外管路较多，因此环境治理是非常重要的工作。
施工过程中要采用吸尘器、洒水车等相关设备，减少噪音和粉尘的污染。
变电所施工组织设计方案
变电所施工组织设计方案一、前言变电所的施工组织设计方案是变电工程施工中的重要部分，它对工程的施工进度、质量、安全等方面起着决定性的作用。
本文档旨在对变电所的施工组织设计进行详细分析和规划，以确保工程能够按时、按质、安全地完成。
二、总体概况2.1 工程内容本工程为某地区110kV变电所新建工程，包括主变压器室、高压配电室、低压配电室、控制室等主要建筑及相关设备的安装。
2.2 工程时间根据计划，本工程总工期为12个月，具体施工时间安排如下：•地基基础施工：1个月•建筑主体结构施工：2个月•电气设备安装：4个月•工程调试和验收：2个月•软件配置和系统联调：3个月2.3 工程组织架构为保证工程施工的顺利进行，本工程的组织结构设定如下：•工程总指挥：负责工程全面协调和指导•技术负责人：负责工程的技术管理和技术支持•安全负责人：负责工程的安全管理和安全教育•现场施工队：负责具体施工任务的安排和执行三、施工组织设计3.1 施工任务分解根据工程的具体情况，将施工任务划分为以下几个方面：1.地基基础施工2.建筑主体结构施工3.电气设备安装4.工程调试和验收5.软件配置和系统联调每个方面的施工任务将由相应的施工队负责执行，各个方面之间要做好协调。
3.2 施工进度安排根据工程时间的安排，我们将施工进度进行了详细的规划，并制定了相应的进度表，以确保工程能够按时完成。
3.3 施工质量控制为了保证工程的质量，我们将建立严格的施工质量管理制度，包括：•施工过程监控•施工质量验收•施工质量评定3.4 安全生产管理安全是工程施工中最重要的因素之一。
我们将严格按照相关安全规定，建立安全监管制度，并定期组织安全培训，以确保工程施工过程中的安全。
四、沟通与协作为了保证工程的顺利进行，我们将建立良好的沟通与协作机制，包括：•每日施工例会•工程进度跟踪•问题汇报和解决五、总结本文档对变电所施工组织设计方案进行了详细规划和分析，为工程的顺利进行提供了重要支持。
某变电所工程施工组织设计方案
某变电所工程施工组织设计方案一、工程概况该变电所工程位于市区，建设内容包括主变压器、断路器、电容器、隔离开关等变电设备的安装和调试。
工程总建筑面积约为xxx平方米。
二、施工组织架构1.项目经理：负责项目的整体策划、组织和管理，协调项目的各个部分，确保项目的正常运行。
3.施工队长：根据项目的具体要求，组织施工队伍进行施工作业，并负责施工现场的安全管理和施工质量的监督。
4.人力资源部：负责施工队伍的招聘、培训和管理，确保施工人员的素质以及工作积极性和团队协作能力的提升。
三、施工方案与步骤1.施工准备阶段制定施工计划，明确施工任务、完成时限和责任人；组建施工队伍并进行培训，做好员工工作服装和防护用品的配备；准备施工所需的材料、设备和机械，并对其进行检查和试验；与相关单位协调，确定施工场地和交通组织方案；制定施工现场安全生产措施。
2.施工阶段2.1基础工程施工进行场地扫除、基坑开挖和基础沉降观测等前期准备工作；按照设计文件进行基础混凝土施工，尽量控制混凝土的浇筑时间、温度和湿度；基础施工完成后进行基础验收。
2.2主体结构施工按照设计图纸进行主体结构的施工，包括地下室和地面建筑部分；质检部门对施工质量进行监督和检测，确保工程的安全和质量。
2.3设备安装与调试根据设备安装图纸，按照规范和标准进行设备的安装，并进行必要的调试和试运行；通过调试和试运行，确保设备正常运行和达到设计要求。
3.施工总结阶段进行施工总结和验收，评估工程的质量和施工进度，总结经验和教训，提出改进的措施和建议；做好施工队伍的解散和相关工作的交接；移交工程资料和设备等。
四、施工安全措施1.建立专门的安全管理人员，负责施工现场的安全监督和指导工作。
2.加强安全教育培训，确保施工人员对安全注意事项的了解和掌握。
3.安排专人负责现场临时设施的搭建和维护，如临时电源、临时围墙、临时照明等。
4.对施工现场的危险物品进行管理，确保其存放和使用符合相关规定。
某变电所工程施工组织设计方案
某变电所工程施工组织设计方案1. 引言本文档旨在为某变电所的工程施工组织设计方案提供详细的说明和指导。
通过合理的组织设计，确保工程施工的安全、高效和顺利进行。
2. 项目概况该变电所项目位于某城市的工业区，总占地面积为10000平方米，预计需要建设三个变电站，其中一个主变站和两个分支变电站。
主要施工内容涉及地基工程、基础建设、设备安装等。
3. 施工组织原则根据项目的特点和需求，本施工组织设计方案将遵循以下原则： -安全第一：确保所有施工活动符合安全规范和标准，最大限度地降低施工现场事故的发生。
- 高效节约：合理安排施工工序和资源，以提高施工效率和减少成本。
- 环保可持续：注重施工过程中的环境保护和可持续发展，最大限度地减少对环境的影响。
4. 施工组织机构本工程将设立以下施工组织机构：- 项目总指挥部：负责全面协调、指导和监督整个施工过程。
- 施工管理部：负责具体的施工管理和协调各个专业部门之间的工作。
- 监理团队：负责对施工过程进行监理和质量检测。
- 安全检查组：负责对施工现场的安全进行监督和检查。
5. 施工工序安排根据项目需求和施工进度，本工程将按照以下工序进行施工： 1. 地基工程：包括地面平整、填方、夯实等工作。
2. 基础建设：包括施工坑开挖、基础混凝土浇筑等工作。
3. 设备安装：包括主变站和分支变电站设备的安装和调试。
4. 环境整治：包括施工现场的清洁和植被恢复等工作。
6. 资源需求根据项目的工序安排，对所需资源进行详细列举和说明： - 人力资源：包括项目经理、施工人员、监理人员等。
- 设备资源：包括挖掘机、混凝土搅拌车、吊车等。
- 材料资源：包括混凝土、钢筋、电缆等。
-财务资源：包括项目预算和施工费用管理等。
7. 施工安全措施为确保施工过程中的安全，将采取以下措施： - 安全教育培训：对施工人员进行必要的安全教育培训，提高其安全意识和操作技能。
- 安全设施设置：在施工现场设置必要的安全警示标志和安全隔离设施，有效地防范施工事故。
硐室密闭门煤矿井下施工方案【可编辑】
神府经济开发区海湾煤矿有限公司海湾煤矿井下主变电所、管子道、主排水泵房栅栏门、密闭门安装施工安全技术措施为了加强煤矿安全、生产管理，以及井下作业人员对栅栏门、密闭门、防火栅栏两用门在井下的正确运输、安装浇筑、正确使用等，确保人员安全和施工顺利进行，特制定以下安全技术措施，望所有参加施工人员遵照执行。
一、主变电所栅栏门、密闭门基本概况主变电所通道采用向外开启的两道门结构；分别是断面5-5栅栏门（内门）和断面6-6密闭门（外门）；栅栏门直接在预留的位置采用砼C25浇筑,浇筑墙厚度400mm；密闭门由现巷道顶板、两帮各向里掏槽500mm，两边基础掏槽150mm；然后采用砼C25浇筑，浇筑时预埋钢管，浇筑墙厚度600mm,具体数据参看后附断面图5-5、6-6。
二、管子道栅栏门、密闭门基本概况管子道采用向外开启的两道门结构；分别是断面3-3栅栏门（内门）和断面4-4密闭门（外门）；栅栏门直接在预留的位置采用砼C25浇筑,浇筑墙厚度400mm；密闭门由现巷道顶板、两帮各向里掏槽500mm，两边基础掏槽150mm；然后采用砼C25浇筑，浇筑时要注意预埋钢管和直径400mm的预留孔，浇筑墙厚度600mm,具体数据参看后附断面图3-3、4-4。
三、主排水泵房栅栏门、密闭门及防火栅栏两用门基本概况主排水泵房采用向外开启的三道门结构；主排水泵房通道两道门，分别是断面8-8栅栏门（内门）和断面9-9密闭门（外门）；栅栏门直接在预留的位置采用砼C25浇筑,浇筑墙厚度400mm；密闭门由现巷道顶板、两帮各向里掏槽500mm，两边基础掏槽100mm；然后采用砼C25浇筑，浇筑时要注意预埋钢管，浇筑墙厚度600mm,具体数据参看后附断面图8-8、9-9；主排水泵房一道门防火栅栏两用门，如断面7-7，防火栅栏门直接在预留的位置采用砼C25浇筑,浇筑墙厚度400mm。
以上具体施工参看后附平面图、断面图主变电所、管子道、主排水泵房栅栏门、密闭门、防火栅栏两用门安装时，应依照安装方法，安装后应铅直平整，门框与墙体结合牢固，门扇开启灵活，密闭门保证其密封性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制依据及施工组织设计主要特点1、编制依据（1）华晋焦煤有限责任公司沙曲二矿主变电所硐室、通道及措施巷平、剖、-137G-1）；断面图（S1154二矿（2）华晋焦煤有限责任公司沙曲二矿主变电所通道密闭门、栅栏门平、剖、-137G-2）；断面图（S1154二矿（3）华晋焦煤有限责任公司沙曲二矿主变电所与泵房通道密闭门、栅栏门-137G-3）；平、剖、断面图（S1154二矿（4）《山西省煤矿安全质量标准化标准及考核评级办法》（5）《矿山井巷工程施工及验收规范》；（6）2011版《煤矿安全规程》；2、施工组织设计主要特点（1）施工方案的选择是经过慎重的技术比较，以可行、可靠的成熟经验，能实现快速、优质、安全、高效为首要原则。
（2）采用“光面爆破”施工法，加强爆破成形的效果，以达到快速、高效、节能。
（3）配备YT-29型气腿式凿岩机、P-90B型耙矸机、HPV型混凝土喷射机等配套的机械化施工装备。
（4）施工进度按照进度指标，在施工安排上进行了优化，更能保证在工期内完成任务。
（5）以人为本，但不以“多”而攻坚，而以“合理”为标准，以“高技能” 和“合理组织”为效用。
第一章工程概况华晋焦煤有限责任公司沙曲二矿井底主变电所及主排水泵房分别是为沙曲二矿井下所有用电地点提供电源及井下排水的重要工程，服务年限与矿井同步；管子道是为铺设泵房排水管路，及作为水害发生时通风、运送设备的重要通道。
其中主要包括以下工程：措施巷一10.526m、变电所通道及变电所与泵房通道77.5m、密闭门与栅栏门硐室12.2m、主变电所50m、主排水泵房27.9m、吸水井壁龛 1(2 个)6.8m、吸水井壁龛2(1 个)3.4m、管子道 96.207m，总工程量为284.53m。
详见工程量一览表。
工程量一览表工程区段岩性支护形式支护厚度（mm）断面积（m2）净掘进基础长度(m)措施巷一变电所通道及变电所与泵房通道密闭门与栅栏门硐室主变电所主排水泵房吸水井壁龛1吸水井壁龛2管子道岩巷岩巷岩巷岩巷岩巷岩巷岩巷岩巷锚网喷锚网喷砼砌碹锚网喷锚网喷架棚锚网喷砼砌碹砼砌碹锚网喷锚网喷架棚1001003001501501503003001501508.38.38.317.317.3216.25.68.311.69.59.511.219.521.2723.58.47.79.913.50.020.020.150.080.080.10.030.0310.52677.512.2351527.96.83.470.625.63合计284.53第二章巷道断面及支护形式一、巷道断面1.断面形状：1）措施巷一及主变电所与泵房通道为直墙半圆拱型断面（见1-1断面图）；2）密闭门与栅栏门硐室为直墙半圆拱型断面（见2-2断面图）；3）主变电所为直墙半圆拱形断面（见3-3断面、4-4断面）；4）主排水泵房为直墙半圆拱形断面（见5-5断面）；5）吸水井壁龛1为直墙半圆拱形断面（见6-6断面）；6）吸水井壁龛2为直墙半圆拱形断面（见7-7断面）；7）管子道为直墙半圆拱形断面（见8-8断面、9-9断面）；2.巷道规格：详见掘进断面技术特征一览表。
掘进断面技术特征一览表巷道规格（m）断面积（m2）支护巷道规格巷道形式掘进规格净规格掘进净断形式掘宽掘高净宽净高面积面积1～1断面直墙半圆拱锚网喷 3.2 3.3 3.0 3.1 9.5 8.32～2断面直墙半圆拱砌碹 3.6 3.5 3.0 3.1 11.28.33～3断面直墙半圆拱锚网喷 5.3 4.25 5.0 4.0 19.5 17.34～4断面直墙半圆拱锚网喷+架U36棚 5.6 4.4 5.0 4.0 21.27 17.35～5断面直墙半圆拱锚网喷 4.6 5.6 4.3 5.35 23.5 21.06～6断面直墙半圆拱7～7断面直墙半圆拱8～8断面直墙半圆拱砌碹砌碹锚网喷3.3 2.9 2.7 2.63.0 2.9 2.4 2.63.3 3.35 3.0 3.18.47.79.96.25.68.39～9断面直墙半圆拱锚网喷+架U36棚 3.3 4.45 3.0 4.2 13.5 11.6华晋焦煤有限责任公司沙曲二矿主变电所、主排水泵房及通道、管子道施工组织设计二、支护参数支护材料一览表支护材料锚杆拱部支护φ22×2400mm螺纹钢帮部支护φ20×2000mm螺纹钢备注树脂药卷Z2455 Z2455标准、合格、保质量网片φ6.5mm制作钢筋网φ6.5mm制作钢筋网钢筋网：1700×900mm1、1-1断面、3-3断面、5-5断面、8-8断面1）锚杆布置：拱、帮锚杆均采用φ22mm×2400mm树脂锚杆矩形布置，锚杆间排距800 mm×800mm，每排布置11根。
底部锚杆距底板700mm。
2）锚杆方向、角度：垂直于巷道轮廓线，≥75°。
3）锚杆安装：锚杆眼深度2350mm，锚杆外露长度30～50mm，拱部锚杆初锚固力为30KN，终锚固力为60KN。
帮部锚杆初锚固力为10KN，终锚固力为30KN。
4）钢筋网片搭接长度100mm，用托盘压实，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
5）锚固剂：拱部每根锚杆安装2卷Z2455型树脂锚固剂；两帮每根锚杆安装1卷Z2455型树脂锚固剂。
6）喷射砼：喷射砼标号为C25，1-1断面喷砼厚度为100mm，3-3断面、5-5断面、8-8断面喷射砼厚度为150mm。
7）铺底：铺底砼标号为C30，铺底厚度为100mm。
2、2～2断面1）锚杆布置：顶、帮锚杆矩形布置，间排距800mm×800mm，每排布置13 根。
底部锚杆距底板600mm。
2）锚固剂：顶板每根锚杆安装2卷Z2455型树脂锚固剂；两帮每根锚杆安装1卷Z2455型树脂锚固剂；每根锚索安装3卷Z2455型树脂锚固剂。
3）锚杆方向、角度：垂直于巷道轮廓线，≥75°，4）锚杆安装：锚杆眼深1950mm，锚杆外露长度30-50mm，初锚固力不小于30KN，终锚固力不小于50KN。
5）菱形网搭接长度为100mm，每隔200mm使用双股14＃铁丝绑扎一道，每道不少于3圈。
6）锚索布置：φ17.8mm×6300mm钢绞线锚索沿巷道矩形布置，间排距1200×1600mm，每排3根。
7）锚索方向、角度：垂直于巷道轮廓线，≥88°。
8）锚索安装：锚索眼深度6000mm，锚索外露长度250-300mm，初锚固力不小于80KN，终锚固力不小于230KN。
3、3-3断面1）锚杆布置：顶、帮锚杆φ20 mm×2000mm 树脂锚杆矩形布置，锚杆间排距800 mm×800mm，每排布置13根。
底部锚杆距底板1000mm。
1）锚杆方向、角度：垂直于巷道轮廓线，≥75°。
3）锚杆安装：锚杆眼深度1950mm，锚杆外露长度30～50mm，初锚固力为30KN，终锚固力为60KN。
4）顶部铺设菱形网片搭接长度一个网格，用托盘压实，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
5）帮部铺设钢筋网片搭接长度100mm，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
6）锚固剂：顶板每根锚杆安装2卷Z2455型树脂锚固剂；两帮每根锚杆安装1卷Z2455型树脂锚固剂。
7）喷砼厚度：全断面喷砼厚度为100mm。
4、绞车硐室1）锚杆布置：φ20mm×2000mm矩形布置，锚杆间排距800 mm×800mm。
2）锚杆方向、角度：垂直于巷道轮廓线，≥75°。
3）锚杆安装：锚杆眼深度 1950mm，锚杆外露长度 30-50mm，初锚固力为30KN，终锚固力为50KN。
4）钢筋网片搭接长度100mm，用托盘压实，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
5）锚固剂：顶板每根锚杆安装2卷Z2455型树脂锚固剂；两帮每根锚杆安装1卷Z2455型树脂锚固剂。
6）喷砼厚度：全岩巷喷砼厚度为100mm。
5、水仓硐室1）锚杆布置：φ20mm×2000mm矩形布置，锚杆间排距800 mm×800mm。
2）锚杆方向、角度：垂直于巷道轮廓线，≥75°。
3）锚杆安装：锚杆眼深度 1950mm，锚杆外露长度 30-50mm，初锚固力为30KN，终锚固力为50KN。
4）菱形网片搭接长度100mm，用托盘压实，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
5）锚固剂：锚杆树脂锚固剂为2个，K2455在前，Z2455在后，各1个。
6）喷砼厚度：全岩巷喷砼厚度为100mm。
6、钻场及避难硐室(避难硐室由钻场硐室改建而成)1）锚杆布置：φ20mm×2000mm矩形布置，锚杆间排距800 mm×800mm。
2）锚杆方向、角度：垂直于巷道轮廓线，≥75°。
3）锚杆安装：锚杆眼深度 1950mm，锚杆外露长度 30-50mm，初锚固力为30KN，终锚固力为50KN。
4）菱形网片搭接长度一个网格，用托盘压实，每隔200mm用14#铁线绑扎一道，使网片张紧、抻平，紧贴岩面。
5）喷砼厚度：喷砼厚度为100mm；三、临时支护1．采用喷射30～50mm厚的砼封闭围岩做临时支护。
2．顶板较破碎时使用前探梁作为临时支护，前探梁用 2 根φ108 mm 长4200mm的无缝钢管加工制作。
1）用吊环将前探梁固定在已架设的锚杆端头上。
2）前探梁的架设：放完炮后先“敲帮问顶”排除隐患，再将吊环用螺母固定在原顶板锚杆端头上，每根前探梁穿过3个吊环至迎头。
2）前探梁的布置：根据巷道的宽度，该工作面按1600mm间距沿巷道中心平行布置2根前探梁，前探梁穿到迎头先将金属网按规定铺设好后与顶板之间用木板勾顶，用木楔打紧。
3．支护方式1）巷道施工采用一掘、一锚、一初喷，初喷厚度30～50mm 。
2）复喷：先墙、后拱由外向里依次进行，复喷时挂线喷浆找平，达到设计规格及厚度。
复喷距离距工作面不大于30m。
3）养护：喷浆后要洒水养护时间不少于28天，一个星期之内每天洒水不少于三次，每班一次，一星期后每天洒水一次。
第三章施工方案根据设计施工图纸，为了实现多工作面平行作业，保证后配套系统能力，适应工程快速、优质、安全施工，采用炮掘工艺施工，配备YT-29型气腿式凿岩机、P-90B型耙矸机、HPV型混凝土喷浆机，巷道内铺设轨距为600mm型轨道，采用1.5T矿车运输，利用调度绞车牵引。
1、顶板围岩稳定时，放炮后最大控顶距不超过1.8m，最小控顶距为0.2m，循环进尺1.6m；顶板围岩破碎时，放炮后最大控顶距不超过1m，最小控顶距为0.2m，循环进尺0.8m。
