密肋楼盖结构简介

合集下载

正交双向密肋楼盖结构体系百瑞景造价对比

正交双向密肋楼盖结构体系百瑞景造价对比

第16届中国国际通信设备技术展览会 第21届北京图书订货会在北京中国国际展览中心 在北京中国国际展览中心
重要工程案例
根据1982年中国国家图书馆新馆建筑考察团去英国的考察报告,英国在大空间或较大跨度的公共建筑中,自70年代起,广泛采用模壳现浇双向密肋楼盖。 英国设计、施工和使用单位认为,在大柱网或较大跨度的公共建筑中楼板采用双向密肋楼盖,具有技术先进、经济合理、施工方便的优点。 伯明翰中心图书馆 1973年建成。地上6层,地下1层;总建筑面积19500m²;柱网9m×9m。 楼盖:采用现浇双向密肋楼盖。 模壳:肋距为1.2m的模壳。 楼盖顶棚外露,不吊顶,外型美观,效果良好。
正交双向密肋楼盖结构体系
点击此处添加副标题
演讲人姓名
202X
概 论
随着我国经济建设的飞跃发展和加入WTO,建筑市场也在不断的完善和飞速的发展中,建筑市场的竞争越来越充分和激烈,如何降低工程建设的成本是建筑企业优先要考虑的问题。同时在国家大力提倡的建设节约型社会的今天,使得降低工程建设成本,节约能源消耗更加具有现实和深远的意义。而密肋楼盖结构体系就在这个大潮中扮演了一个重要的角色。
密肋楼盖管路交叉位置可利用肋井空间错开,充分利用空间
密肋优
二、综合比较
密肋楼盖与现浇空心楼盖之比较
7
舒适度
肋梁形成有韵律感的格构,有空间美感。
板底高度低,有压抑感。
密肋优
二、综合比较
密肋楼盖结构体系的特点
1
密肋楼盖在地下工程应用经济性分析
2
密肋楼盖与现浇空心楼盖之比较
3
重要工程案例
4
重要工程案例
标题
01
密肋楼盖结构体系的特点
02
密肋楼盖在地下工程应用经济性分析

密肋楼盖结构体系

密肋楼盖结构体系

密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
二、综合造价分析
地下室柱网尺寸,顶板覆土厚度,恒载、活载取值见第一条。



密肋楼盖结构体系的特点


密肋楼盖在地下工程应用的经济性分析
重要工程案例
密肋板结构体系的特点
一般情况下把肋距≦1.5m的单向或双向肋形楼 盖称为密肋楼盖,双向密肋楼盖由于双向共同承受 荷载作用,受力性能较好,因此具有如下特点: 1、适用范围广:密肋楼盖体系适用于跨度和荷 载较大的、大空间的多层和高层建筑,尤其适用于 多层工业厂房、物流仓储以及地下人防工程和地下 车库等。也广泛适用于商业楼、办公楼、图书馆、 展览馆、学校教学楼、机场候机楼、车站候车室及 地上立体停车楼等大中型公共建筑。 2、省材料:与一般楼板体系相比,可节约钢材 和混凝土30%~40%。
密肋楼盖在地下工程应用的经济分析
5、其他
由于层高降低,可节约300mm厚度的挖土 方费用,即:0.40×100=30元/m² (不含基坑支 护、汽车坡道长度缩短等费用)。
密肋楼盖在地下工程应用的经济分析
6、综合费用
综合以上五点,在不考虑基坑支护及地下室抗浮费用的 前提下,仅施工直接成本可节约: 1)十字梁板:92.3+90+27+12+30=251.30元/m² 2)井字梁板:125+90+27+12+30=284.00元/m² 3)PK定型模板费用120元/ m²; 4)节约费用: 密肋梁板与十字梁板比较,可节约:131.3元/m² ; 密肋梁板与井字梁板比较,可节约:164.0元/m² 。

(BZS模盒)密肋空腔楼盖产品及技术说明

(BZS模盒)密肋空腔楼盖产品及技术说明

石膏空腔模盒(BZS模盒)密肋空腔楼盖产品及技术说明一、技术简介在现浇砼结构中,石膏空腔模盒(BZS模盒)密肋空腔楼盖技术是继无梁楼盖、普通梁板,密肋楼板、无粘结预应力平板后开发的一种新型现浇结构体系,是我国建筑结构领域的一项重大创新,它为21世纪建筑现代化提供了技术支撑,是一种性能价格比优越、更符合人性化的高技术水平的结构体系,具有巨大的社会经济价值。

二、产品说明1、石膏空腔模盒(BZS模盒):利用工业副产品石膏为主要原料,经过特殊工艺生产出一种新型、节能、环保的专利建材产品。

2、石膏空腔模盒(BZS模盒)密肋楼盖:采用BZS模盒模盒作为施工内模,并将BZS模盒模盒永久性地填埋于砼楼板内的一种由砼空腹结构与BZS模盒相结合所形成的一种复合楼板结构。

3、产品图片:4、产品结构型式、基本尺寸结构型式:BZS模盒单块外形为类正方体,模腔内呈多球面、腔内顶面设有十字型或井字型加强肋,其外形见图1、图2(单位:毫米)A—顶面B—底面C—腔内加强筋图1 平面示意图A—顶面B—底面D—壁厚H—高度R—腔内加强肋半径腔内加强肋半径R75为凸出弧面,腔内加强肋半径R150为凹进弧面。

图2 剖面示意图基本尺寸:单块BZS模盒的基本尺寸见表2的规定。

表2 基本尺寸及允差单位为毫米项目指标长480顶面宽480长580底面宽580高度100、125、150、175、200壁厚305、技术参数1)断裂荷载要求:断裂荷载值应≥2600N。

2)模盒的放射性应符合表4的规定。

表4 放射性要求项目指标Ira ≤1.0Iγ≤1.0三、石膏空腔模盒(BZS模盒)密肋空腔楼盖技术说明1、BZS模盒空腔模是使用建筑石膏经过专利技术制成,已获得多项国家专利。

(经环保部门检测认定为是“不受使用限制”的优良建筑材料)在实际施工过程中,需要预先制作,作为内模使用,施工结束后,无需拆除。

2、现浇混凝土BZS模盒密肋空腔楼盖是在密肋梁结构的施工中,使用我公司专利产品“BZS模盒”作为填充内膜。

密肋楼盖_精品文档

密肋楼盖_精品文档

密肋楼盖导言密肋楼盖是一种常见的建筑结构,主要用于屋顶覆盖材料。

它的特点是使用多个狭长的肋板构成,这些肋板之间通过一定的连接方式连接在一起,形成一个坚固的结构,能够有效承载屋顶的重量,同时具有良好的防水和保温性能。

本文将介绍密肋楼盖的结构特点、施工流程以及使用注意事项。

结构特点密肋楼盖的主要结构特点如下:1.肋板结构:密肋楼盖采用多个狭长的肋板作为结构主体,这些肋板通常由金属或塑料制成,具有较高的强度和硬度。

2.连接方式:肋板之间通过一定的连接方式连接在一起,通常使用螺钉、焊接或铆钉等方式连接,确保整个结构的稳定性。

3.防水性能:密肋楼盖通过层层叠加的肋板形成一个密闭的屋顶结构,能够有效防水,保证室内干燥。

4.保温性能:密肋楼盖的肋板之间通常填充一定的保温材料,如聚苯乙烯泡沫板、岩棉板等,能够减少热量传递,提高室内保温效果。

5.适应性强:密肋楼盖适用于各种建筑类型,包括住宅、商业建筑、工业厂房等,可以根据具体需求进行设计和改造。

施工流程密肋楼盖的施工流程包括以下几个主要步骤:1.设计方案:根据实际需求和建筑结构,进行密肋楼盖的设计方案制定,确定肋板的材料、尺寸、布置方式等。

2.基础施工:首先需要进行基础施工,包括地基的挖掘、打桩、浇筑混凝土等工作,确保楼盖的稳定性。

3.肋板制作:根据设计方案,制作肋板并进行质量检验,确保肋板符合要求。

4.肋板安装:将制作好的肋板根据设计布置方案进行安装,通常使用螺钉、焊接或铆钉等方式进行连接。

5.保温材料填充:在肋板之间填充保温材料,确保楼盖具有良好的保温性能。

6.防水处理:对楼盖进行防水处理,使用防水材料或屋面防水涂料等,确保楼盖不渗水。

7.验收和维护:完成密肋楼盖的施工后,进行验收和维护,确保楼盖的稳定性和使用寿命。

使用注意事项在使用密肋楼盖时,需要注意以下事项:1.施工质量:密肋楼盖的施工质量直接影响到其使用寿命和稳定性,必须严格按照设计方案和施工要求进行施工,确保每个环节的质量。

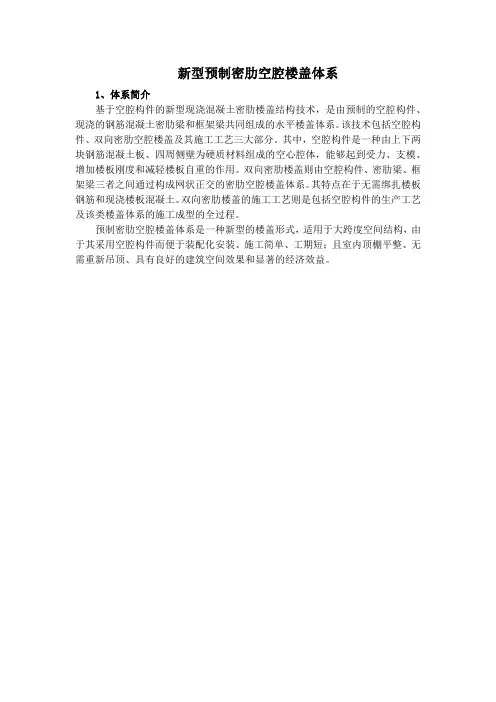

【干货】新型预制密肋空腔楼盖体系简介

【干货】新型预制密肋空腔楼盖体系简介

新型预制密肋空腔楼盖体系1、体系简介基于空腔构件的新型现浇混凝土密肋楼盖结构技术,是由预制的空腔构件、现浇的钢筋混凝土密肋梁和框架梁共同组成的水平楼盖体系。

该技术包括空腔构件、双向密肋空腔楼盖及其施工工艺三大部分。

其中,空腔构件是一种由上下两块钢筋混凝土板、四周侧壁为硬质材料组成的空心腔体,能够起到受力、支模、增加楼板刚度和减轻楼板自重的作用。

双向密肋楼盖则由空腔构件、密肋梁、框架梁三者之间通过构成网状正交的密肋空腔楼盖体系。

其特点在于无需绑扎楼板钢筋和现浇楼板混凝土。

双向密肋楼盖的施工工艺则是包括空腔构件的生产工艺及该类楼盖体系的施工成型的全过程。

预制密肋空腔楼盖体系是一种新型的楼盖形式,适用于大跨度空间结构,由于其采用空腔构件而便于装配化安装、施工简单、工期短;且室内顶棚平整、无需重新吊顶、具有良好的建筑空间效果和显著的经济效益。

2、工法特点1)降低主体结构的框架梁高度,形成无梁空腔楼盖,大幅度降低建筑层高;2)楼面底面平整,楼板下内隔墙可以任意间隔,为用户提供更多灵活、舒适、个性化和人性化的室内空间布局;楼板无需吊顶,管线吊挂方便;3)楼板采用封闭空腔的结构,可大大减少楼层噪音的传递、提高楼盖的隔音效果;同时减少了热量传递,使得楼板的隔热、环保性能得到显著的提升。

4)施工中可采用平板模方式,支模方便,模板的裁剪及损耗大为减少,节省模板60-70%。

3、适用范围本技术适用于大跨度、大开间的商业建筑、教育及会展物流、地下矩形空间的建筑及工业建筑,尤其对隔热保温隔音要求较高的教学楼、会议室、科研楼、图书馆和对层高要求较严的地下工程、人防、大型会展中心等工业与民用建筑具有显著的优势。

4、施工工艺1)支模2)绑扎钢筋、预埋管线3)空腔构件运输进场及运输4)空腔构件的起吊、安装与调正5、施工吊装、开洞等技术处理方案1)密肋空腔构件吊装技术要求由于密肋空腔构件体积较小(一般为1000mm×1000mm×H,H为厚度),单个重量一般在250kg~300kg之间,因此用现场的塔吊就可满足要求。

密肋楼盖结构的施工组织与管理方法

密肋楼盖结构的施工组织与管理方法

密肋楼盖结构的施工组织与管理方法摘要:密肋楼盖结构是现在建筑工程中应用非常广泛的一种结构形式,与一般楼板结构相比具有很多明显的优势与特点,在很多工程中得到了成功应用。

本文根据长期以来的施工经验,阐述了密肋楼盖结构的具体特点与含义,结合整体施工组织要求,分析了重点的施工管理措施与质量控制要求,对实际的工程管理工作起到了一定的借鉴与指导意义。

关键词:模板;支撑;混凝土;管理一、引言密肋楼盖是由薄板和间距较小的肋梁组成,分单向密肋楼盖和双向密肋楼盖两种。

这种结构形式具有适用范围广、节省原材料、造价低、性能优、外形新颖美观、施工速度快,提高施工效率等诸多优点,现已经得到了广泛应用,这种体系现主要应用于跨度和荷载较大的、空间较大的多层和高层建筑,如商业楼、办公楼、图书馆、展览馆、教学楼、研究楼、学校、车站、候机楼等大中型公共建筑,也适用于多层工业厂房、仓库、地下人防工程和地下车库等工程。

首先,这种结构形式与一般楼板体系相比,可以减少楼板的混凝土量,使建筑物相关的梁、板、柱、墙及地基基础等相关荷载同时降低,使整体建筑物荷载降低,可以减小结构截面,降低配筋率,大幅度节约钢材和混凝土的使用量以及木模板的使用量,从而可以在很大程度上降低建设工程造价。

其次,密肋楼盖结构形式的施工速度比一般楼板要有所提高,施工简便性增强,采用定型模壳施工的同时减少了木模板的使用量,不仅减少了木模板的材料消耗,而且还减少了工程施工对木工技术工人的需求量,操作更加简单方便,施工准确度更易于把控,技术工人更易于操作掌握,因此施工效率势必会得到提高。

二、密肋楼盖体系的施工过程管理密肋楼盖体系主要就是采用定型塑料模壳作模板,支撑体系选用普通钢管脚手架,将塑料模壳进行安装及固定,再进行钢筋绑扎和混凝土浇筑。

密肋梁模板与其他框架梁模板系统分开支设,单独拆除。

设置模壳是本工艺的主要特点,其主要工艺流程为模板与支架系统设计→测量放线(轴线、肋梁中心线、立杆位置线、找平)→搭设模板支撑系统→安放可调顶托→安放主次龙骨→调整密肋梁底标高及起拱→支框架梁模板→安放模壳→缝隙处理→刷隔离剂→钢筋绑扎→隐蔽工程验收→浇筑混凝土、养护→拆除模壳→拆除支撑系统。

密肋空心楼盖结构设计及应用

密肋空心楼盖结构设计及应用

密肋空心楼盖结构设计及应用编制人:马建锋、陶渝、寇冬冬中铁建工集团有限公司西南分公司二0一二年一、GBF蜂巢芯现浇混凝土密肋空腹楼盖施工技术(一)、设计原因、优点及先进性1、GBF蜂巢芯现浇混凝土密肋空腹楼盖是一种新型混凝土楼盖技术,该技术是利用蜂巢芯的系列产品在现浇混凝土板中铸塑成内部空间承力单元,形成传力明确的现浇混凝土双向网格肋的水平结构体系,从而起到承受荷载的效果。

2、此种楼板由于较为平整,没有凸出的主梁和次梁,使分隔墙的任意布置成为可能,空间更加宽阔美观。

3、大大降低了噪音的传递,具有良好的隔音效果。

4、节约了材料、减轻自重,有利于抗震及减小竖向承重结构和基础的负荷。

5、施工简单,缩短了工期节约了成本,有显著的经济效益。

(二)、新材料性能介绍GBF蜂巢芯材质为水泥制品,底板不带挑边,内配钢筋及玻纤布,经加热烘烤、保湿养护后形成具有一定强度的空腹结构,材料尺寸为900x900x350、900x900x400,重量为100~110kg/个;(三)、施工节点做法,关键技术及创新点1、GBF蜂巢芯现浇密肋楼盖的施工工艺流程见图1。

图1 GBF蜂巢芯现浇混凝土密肋楼盖的施工工艺流程图2、GBF蜂巢芯现浇混凝土密肋楼盖底模的拆模时间与普通梁板结构拆模要求完全相同,即楼板跨度≤8m时,底模拆模时楼盖混凝土强度等级应达到设计强度等级的75%;当楼盖跨度>8m时,底模拆模时楼盖混凝土强度等级应达到设计强度等级的100%。

3、施工节点大样4、安装蜂巢芯前,应对变形的模板进行校正,使其平整,同时对模板进行清扫,保证模板表面清洁无杂物,然后,在模板上粘贴泡沫胶条,泡沫胶条的位置与蜂巢芯的四边一致,即泡沫胶条的外边与蜂巢芯的外边对齐,避免混凝土浆流入蜂巢芯底部。

5、安装蜂巢芯时,其自带的底板冷拔钢丝应成45°斜锚入肋梁内。

6、后浇带布置在整个蜂巢芯内,避免蜂巢芯被分割。

后浇带施工缝处采用密目钢丝网拦截后,肋梁处再用锯齿状模板卡入钢筋内封死。

【干货】新型预制密肋空腔楼盖体系简介

【干货】新型预制密肋空腔楼盖体系简介

新型预制密肋空腔楼盖体系1、体系简介基于空腔构件的新型现浇混凝土密肋楼盖结构技术,是由预制的空腔构件、现浇的钢筋混凝土密肋梁和框架梁共同组成的水平楼盖体系。

该技术包括空腔构件、双向密肋空腔楼盖及其施工工艺三大部分。

其中,空腔构件是一种由上下两块钢筋混凝土板、四周侧壁为硬质材料组成的空心腔体,能够起到受力、支模、增加楼板刚度和减轻楼板自重的作用。

双向密肋楼盖则由空腔构件、密肋梁、框架梁三者之间通过构成网状正交的密肋空腔楼盖体系。

其特点在于无需绑扎楼板钢筋和现浇楼板混凝土。

双向密肋楼盖的施工工艺则是包括空腔构件的生产工艺及该类楼盖体系的施工成型的全过程。

预制密肋空腔楼盖体系是一种新型的楼盖形式,适用于大跨度空间结构,由于其采用空腔构件而便于装配化安装、施工简单、工期短;且室内顶棚平整、无需重新吊顶、具有良好的建筑空间效果和显著的经济效益。

2、工法特点1)降低主体结构的框架梁高度,形成无梁空腔楼盖,大幅度降低建筑层高;2)楼面底面平整,楼板下内隔墙可以任意间隔,为用户提供更多灵活、舒适、个性化和人性化的室内空间布局;楼板无需吊顶,管线吊挂方便;3)楼板采用封闭空腔的结构,可大大减少楼层噪音的传递、提高楼盖的隔音效果;同时减少了热量传递,使得楼板的隔热、环保性能得到显著的提升。

4)施工中可采用平板模方式,支模方便,模板的裁剪及损耗大为减少,节省模板60-70%。

3、适用范围本技术适用于大跨度、大开间的商业建筑、教育及会展物流、地下矩形空间的建筑及工业建筑,尤其对隔热保温隔音要求较高的教学楼、会议室、科研楼、图书馆和对层高要求较严的地下工程、人防、大型会展中心等工业与民用建筑具有显著的优势。

4、施工工艺1)支模2)绑扎钢筋、预埋管线3)空腔构件运输进场及运输4)空腔构件的起吊、安装与调正5、施工吊装、开洞等技术处理方案1)密肋空腔构件吊装技术要求由于密肋空腔构件体积较小(一般为1000mm×1000mm×H,H为厚度),单个重量一般在250kg~300kg之间,因此用现场的塔吊就可满足要求。

浅谈密肋楼盖设计

浅谈密肋楼盖设计

二、实例
模壳尺寸: 980x980x420 980x680x420 680x680x420 980x380x420
二、实例
模壳尺寸: 980x980x420 980x680x420 680x680x420 980x380x420
三、柱帽宽度、高度确定
1-1:一阶柱帽冲切 2-2:二阶柱帽冲切
托板长度:1/6板跨;b+4h
合计(设计值):1.2x(9.5+30)+1.4x20=75.4kN/m2
Fl=75.4x[8.12-(0.6+2x0.45)2]=4777.344kN 2)抗冲切力: 0.7βhftημmh0=0.7x0.9917x1.43x103x1.0x(4x1.5)x0.87
=5181kN >Fl 故冲切验算满足要求!
参数:
YJK计算结果
STRAT计算结果
主肋梁: 底筋:11x(0.52+2x0.49)=16.5(STRAT) 顶筋:22x(0.52+2x0.49)=33(STRAT) 第一根次肋梁: 底筋:8x(0.17+2x0.49)=9.2(STRAT) 顶筋:12x(0.17+2x0.49)=13.8(STRAT)
2-2:二阶柱帽抗剪计算
ቤተ መጻሕፍቲ ባይዱ
1)受冲切力Fl:
板自重:
9.5kN/m2
恒载:20x1.5=30kN/m2
活载:
20kN/m2
合计(设计值):1.2x(9.5+30)+1.4x20=75.4kN/m2
消防车活荷载可按规范折减
Fl=75.4x[8.12-(0.6+2x0.8+0.57)2]=4368.45kN 2)主肋梁受剪: 剪力由4根主肋梁承担:V=1/4Fl=1092kN 主肋梁箍筋 12@100(4) 抗剪力Vcs=αcvftbh0+fyv(Asv/s)h0

密肋楼盖结构体系

密肋楼盖结构体系




密肋板楼盖结构体系的特点 密肋楼盖在地下工程应用的经济性分析 重要工程案例
密肋楼盖在地下工程应用的经济分析
结合一般停车库柱网,我公司特做了8.1×8.1柱网 的五跨结构顶板方案,并分别按活载为5KN/m2(无消防 车)、20KN/m2(有消防车),恒载为22KN/m2(覆土厚 1.2米,不含梁板自重)相应进行了计算。 一、钢筋及混凝土用量分析 本次比较采用5×5跨,柱网均为8.1m×8.1m,按 十字梁板(方案一)、井字梁板(方案二)、密肋梁板 (方案三)三种楼板方案进行比较。其中普通梁板(方 案一、二)采用中国建筑科学研究院研发的PKPM软件 系列中Setwe模块分析计算,密肋楼盖(方案三)采用 PKPM软件系列中有限元模块Slabcad以及专业有限元计 算软件 Strat进行计算分析,并根据计算结果得到初步钢 筋及混凝土用量等相关数据见下表,结果比较见附图。
密肋楼盖在地下工程应用经济性分析
四、使用分析
1、顶板美观平正,视线通达。密肋梁肋梁形成的 格构有韵律感,空间效果好 (见下图)。
密肋楼盖在地下工程应用经济性分析
2、密肋板楼盖管路交叉位置,可充分利用凹井空间, 管线可上弯避让,更能节省安装空间,可节约净高 150~200mm(如下图)。
密肋楼盖在地下工程应用经济性分析
密肋楼盖在地下工程应用经济性分析
三、施工分析
密肋梁PK定型模板采用工业化、标准化批量生产, 其质量稳定,便于施工,优点如下: 1)减少了手工操作,有利安全生产。 2)易于支模,砼浇捣质量有保证。 3)不用拆模,可加快施工进度,在工序不影响的情 况下,五位个普通工人每天可完成建筑面积600平方米以 上的模板安装。 4)密肋梁施工与无梁楼盖类似,不需要竖向模板支 设,简单易行;井字梁板由于竖向结构尺寸幅度加大, 模板支设和钢筋绑扎时间增长,后期装饰工程量加大, 总体工期增加延长。

双向密肋楼盖结构方案

双向密肋楼盖结构方案

地下室双向密肋楼盖结构方案一般情况下把板肋距≤1.5 m的单向或双向肋形楼盖称为密肋楼盖,双向密肋楼盖由于双向共同承受荷载作用,受力性能较好,因此其具有如下特点:1、适用范围广——这一楼板体系适用于跨度和荷载较大的、大空间的多层和高层建筑,尤其适用于多层工业厂房、物流仓储以及地下人防工程和地下车库等工程。

对商业楼、办公楼、图书馆、展览馆、教学楼、研究楼、学校、车站、候机楼等大中型公共建筑也是经济适用的,其适用范围较为广泛。

2、材料省——与一般楼板体系相比,可节约钢材和混凝土30%~40%。

3、造价低——可降低楼板造价1/3左右。

4、质量好——与一般的平板、无梁楼板等相比,密肋楼板的刚度大、变形小、抗震性能好。

5、外观新颖——当密肋楼盖的肋距大于1.0m时,外型新颖美观,可满足公共建筑的美观要求,可不吊顶,从而较多的节约材料和降低造价,对多层和高层建筑则更为有利。

6、施工简便、速度快——PK定型肋模支撑方便,工人易于掌握,不需专业的木模技术工人,节约大量人工;浇灌混凝土后,不必拆除肋模,减少施工工序,楼板施工进度快。

7、降低层高、减轻自重——与传统梁板体系比较,可降低层高400~600mm,密肋楼盖面板厚度亦可减少许多(砼规范要求的最小厚度为50mm),从而减少了楼板的混凝土用量,楼板自重大为降低;节省了吊顶、降低了层高,建筑自重也减少较多。

又由于支撑密肋板的梁、柱、墙和基础荷载的相应减少,又可减小构件截面、减少配筋,节约混凝土和钢材,降低造价。

在地下人防和车库的工程中由于层高的降低,可以减少土方开挖量,特别是在地下水位较浅地区,施工期间可以不降水或少降水,也有效降低了地下水的浮力,达到不需要或减少抗浮措施所需工程建造成本。

【】地下室结构方案概况:地下室柱网尺寸8.1m×8.1m,-1F顶板覆土厚1.2m,恒载取24KN/m2(含板下抹灰及风管等设备自重 2.0 KN/m2,梁板自重程序自动计算),消防车荷载16KN/m2(按无梁楼盖设计,折减系数0.8,即20×0.8=16);-2F顶恒载取2.5 KN/m2,活载取4.0 KN/m2。

双向密肋楼盖结构方案

双向密肋楼盖结构方案

地下室双向密肋楼盖结构方案一般情况下把板肋距≤1.5 m的单向或双向肋形楼盖称为密肋楼盖,双向密肋楼盖由于双向共同承受荷载作用,受力性能较好,因此其具有如下特点:1、适用范围广——这一楼板体系适用于跨度和荷载较大的、大空间的多层和高层建筑,尤其适用于多层工业厂房、物流仓储以及地下人防工程和地下车库等工程。

对商业楼、办公楼、图书馆、展览馆、教学楼、研究楼、学校、车站、候机楼等大中型公共建筑也是经济适用的,其适用范围较为广泛。

2、材料省——与一般楼板体系相比,可节约钢材和混凝土30%~40%。

3、造价低——可降低楼板造价1/3左右。

4、质量好——与一般的平板、无梁楼板等相比,密肋楼板的刚度大、变形小、抗震性能好。

5、外观新颖——当密肋楼盖的肋距大于1.0m时,外型新颖美观,可满足公共建筑的美观要求,可不吊顶,从而较多的节约材料和降低造价,对多层和高层建筑则更为有利。

6、施工简便、速度快——PK定型肋模支撑方便,工人易于掌握,不需专业的木模技术工人,节约大量人工;浇灌混凝土后,不必拆除肋模,减少施工工序,楼板施工进度快。

7、降低层高、减轻自重——与传统梁板体系比较,可降低层高400~600mm,密肋楼盖面板厚度亦可减少许多(砼规范要求的最小厚度为50mm),从而减少了楼板的混凝土用量,楼板自重大为降低;节省了吊顶、降低了层高,建筑自重也减少较多。

又由于支撑密肋板的梁、柱、墙和基础荷载的相应减少,又可减小构件截面、减少配筋,节约混凝土和钢材,降低造价。

在地下人防和车库的工程中由于层高的降低,可以减少土方开挖量,特别是在地下水位较浅地区,施工期间可以不降水或少降水,也有效降低了地下水的浮力,达到不需要或减少抗浮措施所需工程建造成本。

【】地下室结构方案概况:地下室柱网尺寸8.1m×8.1m,-1F顶板覆土厚1.2m,恒载取24KN/m2(含板下抹灰及风管等设备自重 2.0 KN/m2,梁板自重程序自动计算),消防车荷载16KN/m2(按无梁楼盖设计,折减系数0.8,即20×0.8=16);-2F顶恒载取2.5 KN/m2,活载取4.0 KN/m2。

1.7密肋式楼盖和井式楼盖

1.7密肋式楼盖和井式楼盖

若柱上板带的抗弯刚度 >1.1跨中板带的抗弯刚度
弯矩调整 柱上板带 原则:按刚度比
跨中板带 (“能者多劳”)
肋上弯矩 柱上板带的肋 原则:按肋间距
跨中板带的肋
的大小分配
配筋 +M:肋为“T” [倒T形 : bm = (bt + bb ) / 2,T形 :
-M:肋为 b × h若(bh′f=≤bb11)0 h,取b × h计算]
梁”
扁梁
b ≈ 3h
密肋楼盖形式
井式楼盖在平面上宜做成正方形, 亦可做成长方形
(长边≤1.5短边) 梁(双向交叉梁) 正交(一般) 可直接支承在墙上或具有足够刚度的大梁上
井式楼盖平面布置
二、井式楼盖设计计算要点
1、板
双向板
设计 不考虑梁的挠度影响
沿两个方向直接传递荷载
2、梁: 与板格数有关
~
1 18
~
1 20
⎟⎠⎞l短
b = ⎜⎛ 1 ~ 1 ⎟⎞h ⎝3 4⎠
l短 ≤ 3 板跨 : max(l1, l2 ) ≤ 3
3、井式楼盖上的活载分布: (1)单跨:满布 (2)多跨:不利布置 实际计算 利用《井字梁结构静力计算手册》
(中国建工出版社,1989) 对“号”入座(荷载形式相同,
格数相等,支座约束对应一致) 4、配筋注意事项: ① 板;②梁:顶筋、底筋;③ 交点 附加钢筋 5、可能的开裂:屋面柱顶,板的对角线方向
三、密肋楼盖设计计算要点
1、密肋楼盖尺寸及构造 跨度 普砼 l ≤ 9m
预应力 l ≤ 12 模壳:工具式塑料模壳
决定网格尺寸和肋的尺寸 如“制方形小冰块的容器”
板厚:60~130mm 个别可做到40mm 注意冲切问题

密肋楼盖结构施工工法

密肋楼盖结构施工工法

密肋楼盖结构施工工法密肋楼盖结构施工工法一、前言密肋楼盖结构是一种应用广泛的工程施工工法,它以其简便高效的特点,在建筑领域得到了广泛应用。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等方面的内容,以帮助读者深入了解密肋楼盖结构施工工法。

二、工法特点密肋楼盖结构施工工法具有以下几个特点:1. 施工速度快:密肋楼盖结构采用模块化施工,独立性强,组装简便,可以有效提高施工速度。

2. 使用材料少:密肋楼盖结构采用特殊设计的楼盖板,具有较小的厚度和重量,可以减少材料的使用量,降低造价。

3. 结构性能良好:密肋楼盖结构利用薄肋优势,提高楼盖的刚度和承载能力,同时通过模块化施工,可以增加结构的整体稳定性。

4. 应用范围广泛:密肋楼盖结构适用于多种建筑类型,如住宅、商业、工业厂房等,具有高度的适应性。

三、适应范围密肋楼盖结构适用于以下范围:1. 建筑高度不超过30米。

2. 楼盖面积适中,不超过2000平方米。

3.对建筑外观无过高要求或可接受设计上的一定局限性。

四、工艺原理密肋楼盖结构的施工工法与实际工程之间存在着密切的联系。

在施工过程中,需要采取一系列的技术措施,以保证施工工法的稳定性和成功性。

首先是在设计阶段,需要进行结构分析和计算,确保楼盖结构的承载能力和稳定性。

然后,在施工工艺上采用现场拼装的方式,通过预制楼盖板和薄肋组成的支撑结构,实现楼盖的搭建和组装。

最后,在施工过程中,需要进行质量控制和安全措施的监督,以确保施工质量达到设计要求。

五、施工工艺密肋楼盖结构的施工过程包括以下几个阶段:1. 准备工作:包括现场清理、临时支撑搭建、模板安装等。

2. 楼盖板制作:按照设计要求,进行楼盖板的制作,包括混凝土浇筑、抹灰等工序。

3. 薄肋安装:将预制的薄肋按照设计要求安装到楼盖板上。

4. 支撑结构组装:将薄肋和楼盖板组装成支撑结构,并调整好位置和高度。

浅谈密肋楼盖设计

浅谈密肋楼盖设计

2-2:二阶柱帽抗剪计算 1)受冲切力Fl: 板自重: 9.5kN/m2 恒载:20x1.5=30kN/m2 活载: 20kN/m2 合计(设计值):1.2x(9.5+30)+1.4x20=75.4kN/m2
消防车活荷载可按规范折减
Fl=75.4x[8.12-(0.6+2x0.8+0.57)2]=4368.45kN 2)主肋梁受剪: 剪力由4根主肋梁承担:V=1/4Fl=1092kN 主肋梁箍筋 12@100(4) 抗剪力Vcs=αcvftbh0+fyv(Asv/s)h0 =0.7x1.43x103x0.52x0.54+360x(4x113/100)x0.54 =1159kN >V 故受剪验算满足要求!
1-1:一阶柱帽冲切 2-2:二阶柱帽冲切
1-1:一阶柱帽冲切计算(GB50010-2010 P73页:不配置箍筋或弯起钢筋) 1)受冲切力Fl: 板自重: 9.5kN/m2 消防车活荷载可按规范折减 恒载:20x1.5=30kN/m2 活载: 20kN/m2 合计(设计值):1.2x(9.5+30)+1.4x20=75.4kN/m2 Fl=75.4x[8.12-(0.6+2x0.45)2]=4777.344kN 2)抗冲切力: 0.7βhftημmh0=0.7x0.9917x1.43x103x1.0x(4x1.5)x0.87 =5181kN >Fl 故冲切验算满足要求!
二、实例
模壳尺寸: 980x980x420 980x680x420 680x680x420 980x380x420
二、实例
模壳尺寸: 980x980x420 980x680x420 680x680x420 980x380x420
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 丙区:一个方向为柱上板带,另一个方 向为跨中板带,受荷后在柱上板带方向 产生正弯矩,受力钢筋布置在底部;在 跨中板带方向产生负弯矩,受力筋布置 在板的顶部。
在水平荷载作用下,无梁楼盖即为一 空间框架结构。这时,框架梁的刚度即为 无梁楼盖的平面外刚度。
第五节 组合楼盖结构
最常用钢-混凝土组合楼盖。 构成的前提:型钢与混凝土之间必须密实结 合,在构建受力变形时接触面无相对滑移 或滑移在微小的容许限度内,直至破坏前, 组合楼盖都是一个共同受力的整体。承载 力提高。
整体现浇的密肋楼盖跨度不宜超过10米, 考虑经济性。
当密肋楼盖的柱间有四个或四个以上的 肋网格时,楼盖的整体受力性能近似于平 板。
第四节 无梁楼盖
一、无梁楼盖的结构组成与受力特点
无梁楼盖是一种板柱结构,可用于仓库、 商店、图书馆、书库等要求充分利用楼层空间 的建筑,一般以等跨和跨度在6m以内经济效 果较好。无梁楼盖与肋梁楼盖不同之处在于无 梁楼盖的楼面荷载是直接通过柱传给基础,不 设梁。
一、钢-混凝土组合楼盖结构的特点 1、能充分发挥混凝土和钢材各自材料的力学性能 2、适合采用更高强度的钢材和混凝土,因而可减
小截面尺寸,降低自重,增大建筑的使用空间
3、受力变形时,可产生较大应变。吸收能量大。 4、施工中浇注混凝土时,压型钢板可同时作为末
班,因而可省去模板埋铁件。
槽形板有肋在下和肋在上两种, 计算简图、受力与空心板基本相同, 只是将肋放在两边。板的上表面或 下表面平整,另一面为槽形。槽形 板比空心板更节约材料,板间开洞 较方便,但隔音,保温效果较差, 一般用于工业楼盖中。
空心板形式很多,截面有圆孔、方 孔、矩形孔或椭圆形孔,板上下为平 整表面,与实心板相比,自重较轻, 隔音效果好。
空心板应用范围很广,有预应力 和非预应力空心板,板厚根据跨度不 同,有120mm,180mm,240mm等。板 宽有500mm,600mm,900mm,甚至更 大,板跨从2.1m到6.0m都很常见,一 般以0.3m为增长模数。空心板的缺点 是不能任意开洞。有各种空心板的标 准图,可供设计选用。
四、受力特点:
在竖向荷载作用下,无梁楼盖相当于受 点支承的平板,板的受力可看成是支承柱 上的交叉布置的扁梁体系。
• 板的配筋
• 板的配筋可分为三个区域,如图:
• 甲区:两个方向均为柱上板带,受荷后 均产生负弯矩,两个方向的受力筋都布 置在板顶部。
• 乙区:两个方向均为跨中板带,受荷后 均产生正弯矩,两个方向受力筋都布置 在板底部。
2)选择预制板、梁的型号,并对个别非 标准构件进行设计,或局部采用现浇处 理。
3)绘制施工图,处理好楼盖构件的连接 构造。
二、预制板与预制梁
1、预制板 常用的预制板有实心板、空心板、槽形板、T形
板等。如图示。
图 预制铺板的截面形式 (a) 实心板 (b) 空心板 (c) 槽形板 (d) T形板
实心板,制作简单,上下表面平 整,但自重较大,用料较多,适用于 小跨度的盖板,走道板等。
第六节装配式与装配整体式楼盖
一、概述:
装配式楼盖主要由搁置在承重墙或梁 上的预制钢筋砼板组成,也称装配式铺 板楼盖。装配式楼盖有施工速度快、节 约材料和劳动力、隔音性能较好、制作 简单等优点。
设计装配式楼盖主要应注意楼盖结构 的布置,预制构件的选型以及构件间的 连接问题。
铺板式楼盖的设计步骤:
1)根据建筑平面图、墙、柱位置,确定 楼盖结构布置方案,排列预制梁、柱。
无梁楼盖有各种类型:
1) 按楼面结构形式分为平板式和双向密肋 式,后者在空隙内填轻质材料;
2) 按有无柱帽分为现浇混凝土无柱帽空心 无梁楼盖和有柱帽楼盖;
3)按施工方法分为现浇式和装配整体式楼 盖;
4)按平面布置可分为设置悬臂板和不设置 悬臂板楼盖。
二、柱网布置
通常布置成正方形(优)或矩形。跨度在 5-7米之间。周边可设柱或不设柱。
密肋楼盖结构
当密肋间距小于1.5米的楼盖成为密肋 楼盖。适用于大跨度的公共建筑,也常用 于高层建筑结构。
密肋有单向密肋楼盖和双向密肋楼盖两种。 一、密肋楼盖的特点
适用于跨度大而梁高受限的情况。受力性 能介于肋梁楼盖和无梁楼盖之间。
缺点:支模复杂,工作量大。为取得平整 的天花板,肋间可用加气混凝土块,空心 砖、木盒子或其他轻质材料填充。
二、单向密肋楼盖
与单向板受力相似,单向受力。肋相当于 次梁,但由于梁密,所承受荷载小,截面 尺寸相应也较小。
三、双向密肋楼盖
形式与受力与井格楼盖相似,但是双向密 肋楼盖的柱网尺寸较小,肋间距较小。板 跨度小且双向支承,所以板可以做的很薄。 肋排的很密,肋高度也可以做的很小。
为解决柱边上板的冲切问题,常在柱附近 做一块加厚的实心板。
前者可在房屋中部形成均匀大空间,后者在 内柱与外墙之间形成一条狭长空间,使用 不便。
三、结构形式
1、柱 柱截面一般为正方形,也可矩形、圆形
或其他。 柱一般为钢筋混凝土柱。也可型钢钢筋
混凝土柱。
• 2.柱帽
• 为了增加板柱连接面的面积,提高抗冲切强度, 在柱顶可设置柱帽。
• 柱帽分为无顶板柱帽、折线形柱帽和有顶板柱 帽。如图示:
• 柱帽优点:加大板柱连接面,减少冲切力;减 小板的计算跨度,并使楼板各部分合理承受板 面荷载和分配内力;还可以增加楼面刚度。
• 设置柱帽后,仍应进行抗冲切验算。
图 柱帽形式 (a)无顶板柱帽 (b)折线形柱帽 (c) 有顶板柱帽
3、板
常见有钢筋混凝土平板、双向密肋板 和预应力板。
钢筋混凝土板施工方便,制作简单。 板厚不小于120mm,一般为160-200mm, 为保证刚度,要求板厚不宜小于柱网区格 长边的1/35.
优点:其结构体系简单,传力途径短 捷,可增加楼层的净高;
缺点:但楼板较厚,混凝土与钢筋用 量较多。
当楼面荷载较大时,需设置柱帽, 以提高板柱节点受冲切承载力并减小板 的挠度。
无梁楼盖的四个周边可支承在外墙上或边柱 承托的墙梁上,也可做成悬臂板,如下图示。
图 无梁楼盖边跨支承情况
悬臂板可减少边跨跨中弯矩和柱的 不平衡弯矩、减少柱帽类型,但由于造 成狭道,给使用造成不便,只在冷库中 使用较多。
