鼓形齿联轴器的正确安装方法范本
高速动车组鼓形齿联轴器压装与退卸工艺参数选择
油 压 压 装 与 退 卸 工 艺 利 用 高 压 油 在 配 合 面 之 间 产 生油 楔 ， 形 成 油膜 后 再施 以轴 向力 ， 使 配 合 件 发 生 轴 向 位移 ， 直至 到 达设 计 要求 的位 置 。 从 而 实 现 可 靠 的 过 盈 连接 。但 油 压拆 装 工 艺 也存 在 一 定 的弊 端 ， １ ）若 膨 胀 压力 过 高 ，将导 致 配 合 面产 生 塑 性 变形 ； ２）若 轴 向 压 力过 高 ， 将 导致 轴 头拉 毛 、 轴 端 连接 螺纹 损 伤等 缺 陷 。 因此 ， 为保 证 联 轴 器 的压 装 ／ 退卸质量 ， 需 准 确 控 制膨 胀 压力 和轴 向压力 。
２ 联轴器压装／ 退卸工艺参数的确定［பைடு நூலகம்ｓ ］
以 两 个 简 单 厚 壁 圆筒 在 弹 性 范 围 内 的 过 盈 连 接 为 计算基 础 ， 假定 如下 条件 ：
联 轴 器与轴 处 于平 面应 力状 态 ， 即轴 向应力 Ｏ － ｚ ＝ Ｏ：
联 轴 器 与 轴 在 结 合 长 度 上 结 合 压 力 为 常 数 ： 材 料 的 弹 性 模量 为 常数 ； 计 算 的强 度 理 论 ， 按变 形能 理论 。
术保证。
关键词 ： 高 速 动 车组
鼓 形 齿 联 轴 器 油 压 拆 装 工 艺 参 数 文献标识码 ： Ａ 文章编号 ： １ ０ ０ ０ — ４ ９ ９ ８ ｆ ２ ０ １ ３ ） ０ ６ — ０ ０ ６ １ — ０ ３
中图分类号 ： Ｔ Ｈ１ ３ １ ． ９
高 速 动车 组 转 向架 通过 鼓 形齿 联 轴 器将 牵 引 电机
结 构 示 意 如 图 １所 示 。
收稿 日期 ： ２ ０ １ ３年 １月
鼓形齿联轴器标准
鼓形齿联轴器标准鼓形齿联轴器标准鼓形齿联轴器是一种常见的机械元件，广泛应用于各种机械传动领域。
由于鼓形齿联轴器的结构复杂，所以需要有相应的标准来规范其制造和使用。
下面从几个方面来介绍鼓形齿联轴器的标准：一、材料标准鼓形齿联轴器的主要材料是铸铁、钢和铝合金等。
铸铁应符合GB/T 9439-2010的规定，钢应符合GB/T 700-2006的规定，铝合金应符合GB/T 3191-2010的规定。
在制造过程中，应对材料进行严格的检验，确保符合要求的材料才能用于制造鼓形齿联轴器。
二、制造标准鼓形齿联轴器的制造应符合GB/T 10095-2008的规定。
在制造过程中，必须严格掌握加工工艺和质量控制标准。
此外，还需要定期进行检验，确保产品的质量稳定可靠。
三、安装标准鼓形齿联轴器的安装应符合GB/T 10096-2008的规定。
在安装过程中，应详细阅读说明书，并按照说明书要求操作。
此外，还要对整个传动系统进行检验，确保安装完成后的传动系统正常运转。
四、使用标准鼓形齿联轴器的使用应符合GB/T 1243-2006的规定。
在使用过程中，应注意以下几点：1. 鼓形齿联轴器应避免长时间在高温和潮湿环境中使用，以免影响其使用寿命。
2. 使用过程中，应注意定期检查齿轮和机件的磨损情况，并及时更换磨损件。
3. 鼓形齿联轴器应严格按照负载要求进行使用，以避免因负载过重导致损坏。
通过以上介绍，我们了解了鼓形齿联轴器标准的相关内容。
在制造和使用鼓形齿联轴器的过程中，要严格遵守相应的标准，确保其质量稳定可靠，同时也能够延长其使用寿命，为传动系统的稳定运行提供保障。
常用联轴器安装与使用
常用联轴器安装与使用联轴器是传动装置中常用的一种元件，用于连接两个轴，并传递转矩和旋转运动。
常见的联轴器类型有齿式联轴器、弹性联轴器、万向联轴器等。
下面将介绍常见联轴器的安装与使用方法。
1.齿式联轴器的安装与使用：齿式联轴器适用于正反转运动、较高转速和大转矩传递的场合。
其安装步骤如下：（1）安装轴承、轴封和油封，并检查轴的直径和轴孔直径是否符合要求。
（2）清洗联轴器和轴孔，并涂上适当的润滑油。
（3）将联轴器两个部分置于联轴器的两个轴上，并检查各部分之间的插入是否正确。
（4）旋紧联轴器上的螺丝或螺纹销，并使用扭矩扳手进行适当的拧紧。
（5）启动设备，观察联轴器的运行情况，如有异常应及时停止检查。
2.弹性联轴器的安装与使用：弹性联轴器适用于传递较小转矩和较高转速的场合，并能吸收轴间的角偏差和轴向错位。
其安装步骤如下：（1）将联轴器两个部分分别套在两个轴上，然后将两个轴对准联轴器的中心线。
（2）使用特制工具或锤子小心地将联轴器两端的套筒推入联轴器的相应孔中。
（3）检查联轴器的拧紧螺栓，并按照规定的扭矩值进行拧紧。
（4）启动设备，并观察联轴器的运行情况，如有异常应及时停止检查。
3.万向联轴器的安装与使用：万向联轴器适用于需要传递不同角度和方向旋转运动的场合。
其安装步骤如下：（1）检查联轴器的轴孔和轴的直径，确保其符合要求。
（2）将联轴器两个部分按照正确的角度安装在两个轴上，并使用通心销或螺栓进行固定。
（3）启动设备，并观察联轴器的运行情况，如有异常应及时停止检查。
在使用联轴器时，还需注意以下几点：（1）定期检查联轴器的磨损程度，如有磨损需要及时更换。
（2）定期加注润滑油，保持联轴器的良好润滑状态。
（3）避免超负荷使用联轴器，防止其损坏或产生故障。
（4）注意防尘和防锈措施，确保联轴器的正常运行。

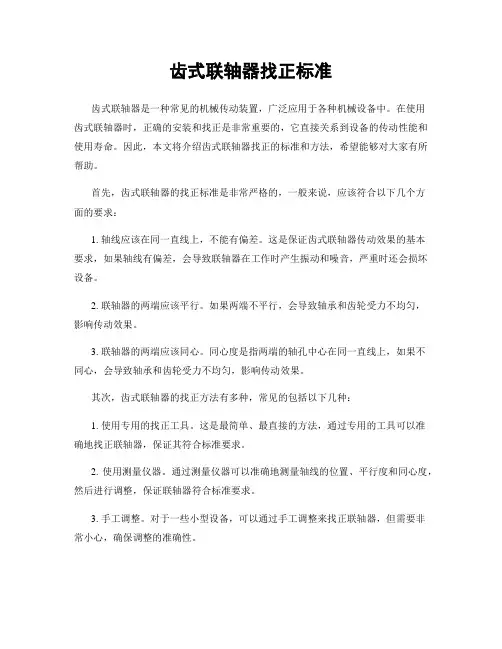

齿式联轴器找正标准
齿式联轴器找正标准齿式联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
在使用齿式联轴器时，正确的安装和找正是非常重要的，它直接关系到设备的传动性能和使用寿命。
因此，本文将介绍齿式联轴器找正的标准和方法，希望能够对大家有所帮助。
首先，齿式联轴器的找正标准是非常严格的，一般来说，应该符合以下几个方面的要求：1. 轴线应该在同一直线上，不能有偏差。
这是保证齿式联轴器传动效果的基本要求，如果轴线有偏差，会导致联轴器在工作时产生振动和噪音，严重时还会损坏设备。
2. 联轴器的两端应该平行。
如果两端不平行，会导致轴承和齿轮受力不均匀，影响传动效果。
3. 联轴器的两端应该同心。
同心度是指两端的轴孔中心在同一直线上，如果不同心，会导致轴承和齿轮受力不均匀，影响传动效果。
其次，齿式联轴器的找正方法有多种，常见的包括以下几种：1. 使用专用的找正工具。
这是最简单、最直接的方法，通过专用的工具可以准确地找正联轴器，保证其符合标准要求。
2. 使用测量仪器。
通过测量仪器可以准确地测量轴线的位置、平行度和同心度，然后进行调整，保证联轴器符合标准要求。
3. 手工调整。
对于一些小型设备，可以通过手工调整来找正联轴器，但需要非常小心，确保调整的准确性。
最后，齿式联轴器找正是一个比较繁琐的工作，但却非常重要。
正确的找正可以保证设备的正常运行，延长设备的使用寿命，减少故障率，提高生产效率。
因此，在进行齿式联轴器的安装和调整时，一定要严格按照标准要求进行，不可马虎对待。
总之，齿式联轴器找正是非常重要的，它直接关系到设备的传动性能和使用寿命。
在进行找正时，一定要严格按照标准要求进行，确保轴线在同一直线上，两端平行，同心度符合要求。
只有这样，才能保证设备的正常运行，延长设备的使用寿命，减少故障率，提高生产效率。
希望本文的介绍对大家有所帮助，谢谢大家的阅读。
鼓形齿联轴器的设计(新)
目录前言……………………………………………………………………………绪论……………………………………………………………………………第一章概述…………………………………………………………………1.1联轴器的功用…………………………………………………………………………1.2联轴器的特点…………………………………………………………………………第二章选择联轴器的类型…………………………………………………2.1联轴器的分类…………………………………………………………………………2.2 选择联轴器应考虑的因素…………………………………………………………2.3鼓形齿联轴器的特点…………………………………………………………………2.4 ZWG型鼓形齿联轴器…………………………………………………………………第三章 ZWG型鼓形齿联轴器的尺寸给定…………………………………………3.1型式、基本参数和主要尺寸…………………………………………………………3.2 其型式、基本参数和主要尺寸应符合规定………………………………………………第四章鼓形齿联轴器的强度…………………………………………………第五章 CAD/CAM建模及数控编程……………………………………………5.1走刀轨迹及程序………………………………………………………………………第六章结论与展望……………………………………………………………参考文献………………………………………………………………………致谢……………………………………………………………………………33 37 35 30 26 26 14 14 11 4 6 3 3 3 4 16 2 20 18 18 18 32 3 34常州工学院鼓形齿联轴器的设计前言三年的大学生涯即将结束，最后的学习任务就是毕业设计。
设计就是根据任务书将学习到的基础知识、专业理论知识和实践知识相结合应用的过程，也是我们回顾、总结这三年所学知识的过程。
齿式联轴器安装标准
齿式联轴器安装标准齿式联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
正确的安装是保证齿式联轴器正常运转的重要保障，下面将就齿式联轴器的安装标准进行详细介绍。
1. 安装前的准备。
在安装齿式联轴器之前，首先要做好安装前的准备工作。
检查齿式联轴器的各个零部件是否完好，无损坏和变形，确认齿轮、轴承等零部件是否干净，并清除表面的杂质和油污。
另外，还需准备好安装所需的工具和设备，以便顺利进行安装。
2. 安装过程。
在安装齿式联轴器时，首先要确保两端轴线的同轴度，以及两端轴的平行度。
然后，根据齿式联轴器的型号和规格，选择合适的安装方法和工具。
在安装齿式联轴器时，要注意正确的装配顺序和方向，确保各个零部件的正确位置和配合。
在连接轴承时，要注意轴承的装配方向和位置，以免造成轴承的损坏。
3. 安装后的检查。
安装完齿式联轴器后，需要进行一系列的检查工作，以确保安装的质量和准确性。
首先要检查齿式联轴器的安装位置和固定方式是否正确，确保齿式联轴器与相邻设备的连接牢固可靠。
其次要检查齿式联轴器的轴线是否与相邻设备的轴线保持一致，以及两端轴的同轴度和平行度是否符合要求。
最后要进行试运转，检查齿式联轴器的运转是否平稳，是否有异常噪音和振动。
4. 安装注意事项。
在安装齿式联轴器时，还需要注意一些细节和注意事项。
首先要注意安装时的环境和条件，确保安装的场地干净、整洁，避免灰尘和杂质的污染。
其次要注意安装时的安全措施，确保安装人员的人身安全。
另外，还要注意齿式联轴器的润滑和保养，确保齿式联轴器在使用过程中能够保持良好的工作状态。
总结。
正确的安装是保证齿式联轴器正常运转的重要保障，只有严格按照安装标准进行安装，才能确保齿式联轴器的正常运转和长期使用。
希望本文介绍的齿式联轴器安装标准能够对大家有所帮助，谢谢阅读！。
联轴器的装配方法
联轴器的装配方法在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
一、找正的方法联轴器找正时，主要测量同轴度（径向位移或径向间隙）和平行度（角向位移或轴向间隙），根据测量时所用工具不同有四种方法。
1.利用直角尺测量联轴器的同轴度（径向位移），利用平面规和楔形间隙规来测量联轴器的平行度（角向位移），这种方法简单，应用比较广泛，但精度不高，一般用于低速或中速等要求不太高的运行设备上。
如图示：用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移（2）直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法：通常是在垂直方向加减主动机（电机）支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
二、联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法:这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块或其他软材料作缓冲件，依靠手锤的冲击力，把联轴器敲入。
这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险，不宜采用。
这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。
（3）温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮联轴器装到轴上。
鼓形齿式联轴器选型手册(上)
联系电话：0317-8309527 8309526 8309525 8223937 — #"! — 业务传真：0317-8263317(自动接收)8288876(人工接收)
"
#
第五篇
无弹性元件挠性联轴器的选型设计与制造工艺
沧州天硕联轴器有限公司
— —中间轴长度， ! !— ""； — —外齿轴套轴孔长度， "— ""； — —中间套筒两端凸缘间距离， #— ""； — —#$%!型内齿套长度， $— ""； — —#$%"型内齿套长度， $& — ""。
图!"&
齿式联轴器 ［!! ］
(# )* 型许用径向补偿量 !（ ! +, - ./ &!01—02）
表!"!
3(4、 3(.、 3()及3(型许用径向补偿量 !（ ! +, - ./ &!01—52）
注： 3(4 型的许用径向补偿量按 6 型给定。
见图 ! " :、 图 ! " ;， 并按下列 78 (# )*.、 3(9型鼓形齿式联轴器许用径向补偿量 !! ， 三式计算。 (# )*.型： !! < " =$>! " < " =$>1?!@A < @8@’;’ " （##） 型： （ 3(9$ !! !@8@’;’ # B 18: $ ） （ # B 181 $1 ） 3(9#型： !! !@8@’;’ 式中 " 推荐用下列近似值： " < " A " 18: % （! " 5） （! " 1@） （! " 11）
gcld型鼓形齿式联轴器的使用方法_概述说明
gcld型鼓形齿式联轴器的使用方法概述说明1. 引言1.1 概述gcld型鼓形齿式联轴器是一种常用的传动装置，用于将两个轴连接起来实现动力传递。
它具有结构简单、可靠性高、传递效率高等特点，被广泛应用于各种机械设备中。
本文将详细介绍gcld型鼓形齿式联轴器的使用方法，包括安装方式、注意事项和维护保养等方面内容。
对于需要了解和运用gcld型鼓形齿式联轴器的人士来说，本文提供了一份全面而实用的指导。
1.2 文章结构本文分为五个主要部分进行阐述。
在引言部分，我们将对整篇文章进行概述说明，并介绍gcld型鼓形齿式联轴器的特点。
接下来，在第二部分中，我们将详细介绍gcld型鼓形齿式联轴器的结构、工作原理和适用范围。
第三部分将重点讲解gcld型鼓形齿式联轴器的安装方法，包括前期准备工作、安装步骤以及注意事项与常见问题解决办法。
然后，在第四部分中，我们将阐述gcld型鼓形齿式联轴器的使用注意事项，包括正常运行条件与环境要求、维护保养方法与周期以及故障排除与维修等方面内容。
最后，在第五部分中，我们将通过实例分析和应用前景展示gcld型鼓形齿式联轴器在不同领域的具体应用，并探讨其未来发展前景。
1.3 目的本文的目的是为读者提供一份关于gcld型鼓形齿式联轴器使用方法的详细说明，使其能够了解该类型联轴器的特点、安装步骤、注意事项以及维护保养方法。
通过阅读本文，读者可全面掌握gcld型鼓形齿式联轴器的运行原理和正确使用方式，提高设备传动效率和延长设备寿命。
此外，本文还旨在通过实例分析和应用前景展示gcld型鼓形齿式联轴器在工程领域中的价值和潜力，为相关领域决策者提供参考依据。
2. gcld型鼓形齿式联轴器的特点2.1 结构介绍gcld型鼓形齿式联轴器是一种常用的机械传动装置，由两个相互连接的主动轮（传动端）和从动轮（被传动端）组成。
它们之间通过一对圆柱形齿面进行传递力矩和转速。
该联轴器具有紧凑的结构，可靠的性能以及较高的工作效率。
熔融泵鼓形齿联轴器安装要点及对齿计算方法
设备管理与维修2021翼6（上）熔融泵鼓形齿联轴器安装要点及对齿计算方法张绪文（中石油四川石化公司生产五部，四川成都611930）摘要：聚烯烃装置造粒单元熔融泵大多采用双轴驱动，一般为鼓形齿联轴器，由于联轴器两侧的内齿套多为差一齿设计，并且用于中间联接套与内齿套联接的螺栓孔为铰制孔，其与铰制螺栓的联接精度非常高，必须根据第一次试装后实测数据，经过计算后将两个内齿套顺时针或逆时针同向窜动相应齿数后才能完成联接螺栓的安装。
根据现场实际安装经验，整理熔融泵双轴驱动鼓形齿联轴器安装技术要点及齿数窜动《对齿表》的计算方法，供业内人士参考。
关键词：双轴驱动；鼓型齿；联轴器；安装；对齿；计算中图分类号：TQ050.7文献标识码：B DOI ：10.16621/ki.issn1001-0599.2021.06.110引言聚烯烃行业熔融泵的作用是将来自混炼机的熔融聚烯烃树脂加压，并泵送至树脂过滤器和切粒机，树脂不断通过模板的数千个模孔呈条状挤出，被高速旋转的切刀切成一定规格的颗粒，同时被不断循环的颗粒水带往后处理系统进行脱水、干燥和筛分，然后由风送系统输送至颗粒料仓储存。
熔融泵主要由壳体、2根齿轮轴、4个滑动轴承、4个粘滞密封和驱动装置组成，其联轴器通常采用双轴驱动鼓形齿联轴器，2个齿轮轴通过齿型联轴器分别与减速器输出轴的2个同步齿轮相联，保证其处于非接触啮合状态。
齿型联轴器通常为差1齿设计，即熔融泵侧的外齿套比减速器侧外齿套多1个传动齿。
例如，某公司某型号熔融泵的鼓形齿联轴器，熔融泵侧的外齿套为3.3智能化———重塑维修保障方式、组织模式3.3.1以大数据+的方式，推进维修保障智能化维修保障的智能化即维修保障方式的现代化、智能化，让维修保障数据、信息在试验装备维修保障的每一个环节、流程中充分发挥数据的隐性价值。
在整合维修保障各参与方维修保障生命周期数据的基础上，通过大数据分析、人工智能方法分析和提取满足装备维修保障活动的属性和相关数据，在重构维修保障体系中数据流、信息流、“物流”和价值流的基础上，重组试验装备使用单位、研制方和维修方的组织关系，整合各参与方维修保障资源、能力优势，实现维修保障活动的合理决策和装备维修保障的持续改进[7]。
最新DC鼓形齿式联轴器使用说明书中文11页
D C鼓形齿式联轴器使用说明书中文11页DC系列鼓形齿式联轴器安装使用说明书1.概述1.1 卷筒用鼓形齿式联轴器（图1）是一种新型挠性联轴器，主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的联接，也适用于其它类似的既传递转矩又承受径向载荷的机械设备，但不能用作需承受轴向载荷的传动。
1.2卷筒用鼓形齿式联轴器工作温度为－25～+80°C；传递公称转矩为16～560 kN·m；许用径向载荷为18～355 KN。
1.3 与其他卷筒用联轴器比较，卷筒用鼓形齿式联轴器具有如下特点：1.3.1工作稳定可靠，能承受很大径向载荷和传递较大的转矩，过载能力大。
1.3.2结构紧凑牢固，系列化设计，可简化整机结构，减轻设备重量。
1.3.3调位性能好，安装、调整方便，维护简单。
1.3.4设有定位磨损指示，安全可靠。
1.3.5可配用普通轴伸式减速机，降低设备成本。
2、结构特征与工作原理2.1 卷筒用鼓形齿式联轴器由带鼓形齿的外齿轴套、带联接法兰和内齿圈的外套、带外球面的承载环、端盖和密封圈等组成，并设有定位磨损指针、润滑油孔和通气孔等（见图1）。
2.2 外齿轴套和外套构成的鼓形齿式联轴器传递驱动功率, 而由承载环的外球面和外套的内承载面形成的接触副构成自动调位的球面轴承，承受径向载荷。
仅供学习与交流，如有侵权请联系网站删除谢谢10仅供学习与交流，如有侵权请联系网站删除谢谢104、安装、调试4.1 联轴器安装前，应检查联接的配合表面，并清洗掉防锈油脂，去除毛刺，擦尽油污等。
4.2 本联轴器一般均为过盈配合，应以解体加热套装。
解体后，应将全部零件集中放置，以免丢失和损坏。
4.3安装时，先将外盖和密封圈套在外齿轴套的减速器侧，然后将外齿轴套加热后套装在减速器的输出轴上。
注意，加热温度可按其过盈量的大小及环境温度加以计算确定。
4.4外套（内齿法兰）与内端盖放入密封圈组合后做好外表的涂装防锈套入卷筒上并定位紧固。
鼓形齿联轴器设计计算简明适用方法
鼓形齿联轴器设计计算简明适用方法1、本设计方法的适用范围和特点(1)允许两轴线角位移(交角偏差)△α≤1.5°，也可△α≤3°，△α增大，侧隙应增大，承载能力下降。
允许两轴线的径向位移△y=Ltanα，见图1、图2。
(2)适用于中、低速重载荷传动。
在相同的角位移时，比直齿联轴器的承载能力高15％～20％。
(3)安装、拆卸时允许角位移△α≤±5°。
图2 鼓形齿联轴器工作状态(a)二轴线无径向位移，角位移△α (b)二轴线径向位移Ay，内、外相对角位移△2、几何参数与几何尺寸计算(1)鼓形齿的形成。
鼓形齿联轴器的内齿套为普通直齿内齿轮,外齿套为鼓形齿,多采用滚齿加工，见图3。
滚刀中心Ou的轨迹为以OB为圆心，R 为半径的圆弧。
以R为半径的圆弧称位移圆。
一般取R=(0.5～1.9)d，R较小，允许△α较大，运转较灵活；R较大，接触强度较好。
本文推荐取R=(0.5～1)d。
d为分度圆直径，Ra=0.5da，鼓形齿的顶圆面为球面的一部分，对存在△α时的运转有利。
德国SMS公司的重载鼓形齿设计采用此方法。
滚齿加工的鼓形齿，在任一垂直于位移圆的截面内齿廓曲线为渐开线。
因此当△α=0°时，鼓形齿与内齿圈的啮合是一条共轭渐开线啮合。
当△α≠0，将出现非共轭啮合，且△α的绝对值越大，误差越大，见图4。
(2)鼓形齿啮合平面、工作圆切面齿廓曲率半径。
图5为齿廓的曲率半径。
图5中，D—D视图为垂直鼓形齿套轴线齿中间截面图；A—A视图为包含啮合线AA且垂直D—D截面的截面图，A—A面称为啮合平面；B—B视图为过啮合点、与分圆相切且垂直D—D平面截面图;B—B面称工作圆切面。
ge、gt分别为A—A、B—B截面单侧齿厚减薄量。
滚齿加工的鼓形齿在A—A、B—B截面内的齿廓为双曲线(插齿加工为椭圆)，各点曲率半径不相等。
为简化计算，分别用半径为Re、Rt 的圆弧代替，其误差很小，对工程计算足够精确。
鼓形齿联轴器设计计算适用方法
鼓形齿联轴器设计计算适用方法
首先，鼓形齿联轴器的设计需要考虑以下几个要素：传递功率、传动比、轴间距、相对轴偏差等。
在设计计算时，需要根据给定的参数进行分析，以确定适用的联轴器尺寸和参数。
一、传递功率计算
P=(2πn/60)*T
其中，P为传递功率（单位为W），n为转速（单位为rpm），T为转矩（单位为Nm）。
二、传动比计算
i=（Z1/Z2）*（d2/d1）
其中，i为传动比，Z1和Z2分别为两个齿轮的齿数，d1和d2分别为两个齿轮的模数。
三、轴间距计算
a=b*（i+1）/2
其中，a为轴间距，b为齿轮半径。
四、相对轴偏差计算
δ=（e2-e1）/a
其中，δ为相对轴偏差，e1和e2分别为两个轴的轴向偏差，a为轴间距。
以上是鼓形齿联轴器设计计算的一些适用方法，需要根据具体情况进行综合运用。
在实际设计过程中，还需要考虑其他因素，如齿面磨损、齿轮间隙等，以保证联轴器的可靠运行。
此外，还需要注意材料选择、润滑和装配等方面的问题，以提高联轴器的使用寿命和可靠性。
总之，鼓形齿联轴器的设计计算适用方法需要综合考虑多个因素，包括传递功率、传动比、轴间距和相对轴偏差等。
通过合理的计算和分析，可以得到适用的联轴器尺寸和参数，并确保联轴器在工作过程中稳定可靠地传动转矩。
鼓形齿联轴器设计手册
鼓形齿联轴器设计手册鼓形齿联轴器是广泛应用于各种机械传动系统中的一种重要联轴器。
设计准确的鼓形齿联轴器能够提高机械传动效率和可靠性，降低机械故障率，因此，开发鼓形齿联轴器设计手册是有必要的。
本文将分为以下几点详细介绍设计鼓形齿联轴器的手册：一、鼓形齿联轴器的应用鼓形齿联轴器广泛应用于各种机械传动系统中，如水泵、风力发电机、船舶、汽车、化工机械等。
二、鼓形齿联轴器的设计要求设计鼓形齿联轴器需要满足以下要求：1. 传递扭矩大小和转速范围；2. 良好的动静态平衡性；3. 紧固件和轴孔的强度；4. 减少振动和噪音；5. 提高易安装性和维护性。
三、鼓形齿联轴器的设计方法设计鼓形齿联轴器的方法包括以下几个方面：1. 确定机械传动系统的参数，如扭矩大小、转速范围、角度偏差等；2. 根据鼓形齿联轴器的使用条件和设计要求，确定鼓形齿联轴器特征参数；3. 计算鼓形齿削尘型、根振幅、轮毂刚度等参数；4. 选择合适的联轴器尺寸和材料；5. 进行鼓形齿联轴器的结构优化和力学分析；6. 通过实验验证设计的鼓形齿联轴器的性能和可靠性。
四、鼓形齿联轴器的常见故障和解决方法鼓形齿联轴器使用中可能会出现以下故障：1. 齿面磨损过度；2. 轮毂裂纹；3. 轮毂变形；4. 摆动不稳定；5. 拉轴力不平衡。
针对上述故障，可以采取以下解决方法：1. 控制工作条件，减少磨损；2. 选择高强度的联轴器材料；3. 加强对鼓形齿联轴器的维护和检查；4. 采用优化设计和加强刚度的方式。
五、结论通过鼓形齿联轴器设计手册，可以更加快速、精准地设计出满足各种传动系统要求的鼓形齿联轴器。
在使用和维护中，需要加强对鼓形齿联轴器的检查和维护，避免因故障造成的损失。
鼓形齿联轴器结构 -回复
鼓形齿联轴器结构-回复鼓形齿联轴器（也被称为弹性齿轮联轴器）是一种广泛应用于机械传动系统中的装置，用于连接两个轴线以实现传递扭矩和旋转力。
它的结构设计旨在提供高扭矩传递能力、抗振动和减震功能以及允许一些轴向和径向偏差。
在本文中，我将逐步解释鼓形齿联轴器的结构及其工作原理。
第一步：鼓形齿设计鼓形齿是鼓形齿联轴器最关键的结构元素。
设计师通过合理的齿形曲线来确保其工作性能。
一般来说，齿形曲线是由一系列弧线和直线段组成，以实现平滑的传动和良好的接触特性。
第二步：齿轮材料齿轮材料的选择取决于应用需求和预期性能。
常见的材料包括钢铁、铜合金和铝合金。
对于高扭矩和重载应用，通常选择高强度的钢材料。
第三步：齿轮外壳鼓形齿联轴器的齿轮外壳是由一对对称的鼓形齿齿轮组成，它们分别固定在要连接的两个轴上。
这些齿轮外壳通常由强度较高的金属制成，以保证其耐久性和抗腐蚀性能。
在安装过程中，齿轮外壳需要对准轴线并正确固定。
第四步：弹性元件弹性元件是鼓形齿联轴器的关键组成部分，它用于连接两个齿轮外壳以传递扭矩。
常见的弹性元件包括橡胶套圈和弹簧套。
这些弹性元件具有高度的弹性和抗震性能，可以吸收轴向和径向偏差，并缓解传动系统中的震动和冲击。
第五步：连接方式鼓形齿联轴器的连接方式主要包括活动副拉多夫连接和静副拉多夫连接。
在活动副拉多夫连接中，弹性元件被直接插入相应的齿轮外壳中，以形成一体连接。
而在静副拉多夫连接中，弹性元件通过一个圆锥套连接器固定在相应的齿轮外壳上。
这些连接方式都具有良好的传递特性和可靠性。
第六步：应用领域鼓形齿联轴器广泛应用于各种机械传动系统中。
常见的应用领域包括工程机械、船舶、冶金设备、印刷机械、纺织机械等。
由于其高扭矩传输能力和良好的抗振动性能，鼓形齿联轴器在这些领域中发挥着至关重要的作用。
在总结的时候，鼓形齿联轴器是一种重要的机械传动装置，采用特殊的齿轮和弹性元件来连接两个轴向，并传递扭矩和旋转力。
其结构设计和连接方式的选择对于传动系统的性能至关重要。
鼓形齿联轴器
GⅡCL、GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2 — 2001)1、齿面磨损故障原因：中心偏差过大，齿面相对位移大；材料不佳、齿面硬度低；润滑不充分或干磨；油质不清洁；齿型设计不合理，齿顶干涉或加工精度不高；联轴器安装过盈过大引起齿的顶隙消失等处理方法：校正中心；选用合适材质、齿面硬度经处理后HRC在50~60左右；检查油量，使润滑油管对准齿的部位；过滤油，使油中含杂质的最大粒度小于25μm；选用性能好的鼓形齿；按要求安装、检查内、外齿径向间隙2、齿面腐蚀：故障处理：油质差，油中含有酸或硫化物处理方法：更换润滑油。
鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。
有角位移时沿齿宽的接触状态。
具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。
齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。
由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器。
鼓形齿式联轴器是在直齿齿轮联轴器的基础上，消化吸收国外先进技术而开发的新型齿式联轴器。
它是由齿厚呈腰鼓形的外齿轴套和与其相配的内齿圈组成的啮合付联结两轴的，适于重载和需要轴线位移补偿的两轴传动。
鼓形齿式联轴器的安装
鼓形齿式联轴器的安装王利【摘要】在机械传动安装过程中,联轴器主动端与被动端的同轴度装配精度直接影响着机械传动的平稳性,以及联轴器的使用寿命,是十分重要的环节.联轴器的安装根据设计工艺及精度要求严格.本文以隔膜泵上鼓形齿式联轴器为例,叙述了鼓形齿式联轴器的设计要求、检查及安装步骤,介绍了外齿轴套的热装配及其加热温度的计算方法,找正时最常见百分表精确找正法,以及在安装过程中的注意事项.【期刊名称】《有色设备》【年(卷),期】2017(000)002【总页数】4页(P30-33)【关键词】外齿轴套;安装;找正;调整;同轴度【作者】王利【作者单位】中国有色(沈阳)泵业有限公司,辽宁沈阳110000【正文语种】中文【中图分类】TH133.4隔膜泵是大型矿浆输送设备，是利用隔膜将输送介质与活塞分离的一种往复泵，既具有活塞泵输送压力高和流量大的优点，又具有连续运转率高、维修简便、易损件寿命长等优点，是集机械、电子、液压、橡胶等多学科技术于一身的高科技产品，其机械传动由电机、减速机及动力端组成，减速机输出轴与动力端曲轴是鼓形齿式联轴器连接，如图1所示。
在制造和安装过程中产生的误差及零件的变形、磨损、基础的变动等原因，将引起联轴器所连接的两轴轴线位置的偏移，发生轴向位移、径向位移、角位移和综合位移等。
轴线偏移的存在使得轴、轴承、联轴器在设备运动过程中产生附加动载荷，引起振动，使机器零件工作情况恶化。
鼓形齿式联轴器安装的同轴度的精度(即两轴线的同轴性的好坏)，对减速机、动力端的运转、振动、噪音和使用寿命有着重要的影响，特别是对联轴器本身的使用寿命影响更大，所以在加工、安装过程中要求保证其加工、安装精度。
在种类繁多的联轴器中，鼓形齿联轴器具有小型、传递扭矩大，吸收联接误差能力强，优良的耐久性等优点，是中型和重型机械中最常见的联接两传动轴的部件。
与直齿式联轴器相比有以下特点：(1)承载能力强。
在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15%～20%；(2)角位移补偿量大。
鼓形齿式联轴器安装要求
鼓形齿式联轴器安装要求安装鼓形齿式联轴器前，我们需要确认联轴器的型号和尺寸是否与使用要求相符。
同时，确保轴的安装精度符合要求，轴的表面应光滑无划伤，并且保持干净。
接下来，按照以下步骤进行鼓形齿式联轴器的安装：1. 清洁：在安装之前，应该仔细清洁联轴器的齿轮和轴孔，确保没有杂质和腐蚀物。
可以使用清洁剂和刷子来清洁。
2. 安装轴套：将轴套安装在轴上，确保轴套与轴之间的间隙均匀。
轴套可以使用润滑油进行润滑，以减少轴和轴套之间的摩擦。
3. 安装联轴器：将联轴器正确地安装在轴套上，并确保轴套和轴之间的间隙符合要求。
联轴器的两端应与轴套的两端对齐，确保联轴器的平衡性。
4. 固定联轴器：使用螺栓或销钉等固定件将联轴器固定在轴上。
固定件应紧固牢固，确保联轴器与轴之间的连接牢固可靠。
5. 检查轴向间隙：安装完成后，应该检查轴向间隙是否符合要求。
轴向间隙应该在允许范围内，以确保联轴器的正常运行。
6. 检查轴向偏移：检查轴向偏移是否在规定范围内。
轴向偏移应小于联轴器的允许值，以避免产生不必要的振动和噪音。
7. 检查平行度：检查轴之间的平行度是否符合要求。
轴之间的平行度应在允许范围内，以确保联轴器的正常运行。
8. 润滑：在安装完成后，应该对联轴器进行润滑。
润滑剂应根据使用要求来选择，并应定期进行维护和更换。
除了以上的安装步骤外，还有一些注意事项需要注意：1. 在安装过程中，应避免使用过大的力气和工具，以免损坏联轴器的齿轮和轴套。
2. 安装时应尽量避免轴和轴套的旋转，以免影响联轴器的安装精度。
3. 安装后应进行联轴器的试运行，并检查联轴器的运行情况。
如有异常情况，应及时进行调整和处理。
4. 定期检查联轴器的磨损和松动情况，及时进行维护和更换。
正确的安装方法和注意事项对于鼓形齿式联轴器的正常运行和使用寿命具有重要的影响。
在安装过程中，我们应严格按照要求进行操作，并进行必要的检查和维护，以确保联轴器的安全可靠运行。
鼓形齿联轴器的正确安装方法范本
工作行为规范系列鼓形齿联轴器的正确安装方法（标准、完整、实用、可修改）编号：FS-QG-21691鼓形齿联轴器的正确安装方法Correct installation method of drum tooth coupling说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
联轴器是企业机械传动中重要的部件，广泛应用设备与减速器或电机的联接中。
联轴器的装配与找正在设备安装中是一项非常重要、精度要求很高的工作，若装配与找正的结果不精确，会造成设备的振动值超标，严重威胁设备的正常运行，尤其是高转速设备，所以在安装联轴器的过程应特别注意一些细节。
对于联轴器与轴有相应间隙的配合可在清理干净配合表面后，涂抹润滑油脂直接安装。
对于过渡配合和过盈量不是很大的配合，或者有特殊要求的配合(如保护已装精密另部件)可采用压入法，但需要压入设备。
联轴节的热装配工作常用于大型电机、压缩机和轧钢机等重型设备的安装中，因为这类设备中的联轴节与轴通常是采用过盈配合联接在一起的。
过盈联接件的装配方法有：压入装配、低温冷装配和热套装配等数种。
冷缩装配法一般用液氮等作为冷源，且需有一定的绝热容器，故也只能在有条件时才采用。
热套装配的本质原理是加热包容件(孔)，使其直径膨胀一个配合过盈值，然后装入被包容件(轴)，待冷却后，机件便达到所需结合强度。
实际上，加热膨胀值必须比配合过盈值大，才能保证顺利安装而不致于在安装过程中因包容件的冷却收缩，出现轴与孔卡住的严重事故。
同时，为了保证具有较大的啮合力――结合强度，热套装配的结合面要经过加工，但不要过分光洁，因为一定的表面粗糙度，不受轴向移动而被压平，冷却以后，将使内外机件的结合强度较大，所能传递的扭距也较大。
1、弹性联轴器可传递扭矩和回转角度，同时吸收轴的安全偏差，当安装偏差超过容许值时，可能会产生振动或导致联轴器的寿命缩短，因此要确保偏差的调整适当。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
鼓形齿联轴器的正确安装
方法
（标准、完整、实用、可修改）
编号：FS-QG-21691鼓形齿联轴器的正确安装方法Correct installation method of drum tooth coupling
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
联轴器是企业机械传动中重要的部件，广泛应用设备与减速器或电机的联接中。
联轴器的装配与找正在设备安装中是一项非常重要、精度要求很高的工作，若装配与找正的结果不精确，会造成设备的振动值超标，严重威胁设备的正常运行，尤其是高转速设备，所以在安装联轴器的过程应特别注意一些细节。
对于联轴器与轴有相应间隙的配合可在清理干净配合表面后，涂抹润滑油脂直接安装。
对于过渡配合和过盈量不是很大的配合，或者有特殊要求的配合(如保护已装精密另部件)可采用压入法，但需要压入设备。
联轴节的热装配工作常用于大型电机、压缩机和轧钢机等重型设备的安装中，因为这类设备中的联轴节与轴通常是采用过盈配合联接在一起的。
过盈联接件的装配方法有：压入装配、低温冷装配和
热套装配等数种。
冷缩装配法一般用液氮等作为冷源，且需有一定的绝热容器，故也只能在有条件时才采用。
热套装配的本质原理是加热包容件(孔)，使其直径膨胀一个配合过盈值，然后装入被包容件(轴)，待冷却后，机件便达到所需结合强度。
实际上，加热膨胀值必须比配合过盈值大，才能保证顺利安装而不致于在安装过程中因包容件的冷却收缩，出现轴与孔卡住的严重事故。
同时，为了保证具有较大的啮合力――结合强度，热套装配的结合面要经过加工，但不要过分光洁，因为一定的表面粗糙度，不受轴向移动而被压平，冷却以后，将使内外机件的结合强度较大，所能传递的扭距也较大。
1、弹性联轴器可传递扭矩和回转角度，同时吸收轴的安全偏差，当安装偏差超过容许值时，可能会产生振动或导致联轴器的寿命缩短，因此要确保偏差的调整适当。
2、轴的偏差有三种，分别是径向偏差、角向偏差和轴向偏差。
请调整偏差，使其低于各产品规格表中列出的容许值。
3、各产品所列之最大偏差容许值是指只有一种偏差存在的情况下，当两种或更多种偏差同时存在时，容许值应低
于各规格表中最大偏差的1/2。
4、偏差并不只有发生在设备装配，工作过程中的振动、热膨胀、轴承磨损等都会引起偏差。
因此，建议将轴向偏差调整至低于最大值1/3。
用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。
这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的.
温差装配法大多采用加热的方法，冷却的方法用的比较少。
加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。
油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。
采用其他方法加热轮毂时，可以使轮毂的温度高于200℃，但从金相及热处理的角度考虑，轮毂的加热温度不能任意提高，钢的再结晶温度为430℃。
如果加热温度超过430℃，会引起钢材内部组织上的变化，
因此加热温度的上限必须小于为430℃。
为了保险，所定的加热温度上限应在为400℃以下。
至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算.
