烧结焊剂生产工艺
焊剂按制造方法的分类
焊剂按制造方法的分类。
按焊剂的制造方法可分为熔炼焊剂、烧结焊剂和粘结焊剂三大类。
⑴熔炼焊剂将一定比例的各种配料放在炉中熔炼，经过水冷粒化、烘干、筛选而制成的一种焊剂称为熔炼焊剂。
熔炼焊剂的主要优点是化学成分均匀，可以获得性能均匀的焊缝。
但由于焊剂在制造过程中有高温熔炼过程，合金元素要被氧化，所以焊剂中不能添加铁合金，只能依靠某些金属氧化物，通过置换反应过渡数量有好的合金元素。
⑵烧结焊剂将一定比例的各种粉状配料加入适量粘
结剂，混合搅拌后经高温（400〜1000 C烧结成块，然后粉碎、筛选而制成的一种焊剂称为烧结焊剂。
⑶粘结焊剂将一定比例的各种粉状配料加入适量粘
结剂，经混合搅拌、粒化和低温（400 C以下）烘干而制成的一种焊剂称为粘结焊剂，旧称为陶质焊剂。
后两种焊剂都属于非熔炼焊剂，由于没有熔炼过程，所以化学成分不均匀，因而造成焊缝性能不均匀，但若在生产中添加铁合金，便可增大焊缝金属的合金化。
目前生产中广为使用的是熔炼焊剂。
FCB法新型烧结焊剂焊接工艺及力学性能研究
保密□，在 本论文属于
不保密□。 （请在以上方框内打“√”）
年解密后适用本授权书。
学位论文作者签名： 日期： 年 月 日
指导老师签名： 日期： 年 月 日
华中科技大学硕士学位论文
1绪 论
1.1 引言
焊接技术是船舶工业的关键工艺技术之一，焊接工时不仅占船体建造工时 30 ％～40％，而且焊接技术约占船体建造成本的 30％～50％，所以船体的焊接技术对 船舶的建造质量、进度及服役寿命均起着举足轻重的作用[1]。虽然埋弧自动焊对相 当厚的板材，也能高效率地从两面进行单层焊接，但这种方法，必须先从一面焊 接，然后反转焊接另一面，反转钢板需要相当长的时间，不但使工作效率高的埋弧 焊方法的电弧利用率降低，而且对厂房的高度及起重设备的数量都有较高的要求。 如果板材能不用反转，而采用单面焊双面成形多丝埋弧焊工艺，则可以大幅度地提 高内场拼板的焊接效率，而且能使工序实现流水作业。为此，近几年来国内各造船 厂相继从国外引进了这种先进的平面分段流水线，并在生产中广泛应用，从而缩短 了平面分段的建造周期，为确保分段的储备量提供保证。
华中科技大学硕士学位论文
摘要
由于 FCB 法（焊剂铜衬垫法单面焊双面成形焊接工艺）焊接线能量达到 100kJ 以上，焊接速度达到 60～90cm/min，普通烧结焊剂难以保证 FCB 法的焊接工艺性 能，也难以保证船用高强度 E 级钢 FCB 法对接接头的力学性能，特别是含低温冲 击韧性。
本文开发出了适用于船用高强度 E36 钢的 FCB 法焊接的新型表面烧结焊剂， 渣系为 MgO-CaO-CaF2-Al2O3-SiO2，碱度 BIIW 为 2.1。研究了渣系中主要成分对焊 接工艺性能的影响，所研制的 FCB 法新型烧结焊剂配合焊丝 H10Mn2、H08A 和衬 垫焊剂 DQ·FCB-1R，在焊接速度为 65cm/min，焊接线能量为 110kJ/cm 条件下进行 FCB 法焊接，焊接过程电弧稳定，焊缝成形性美观，脱渣性能好。

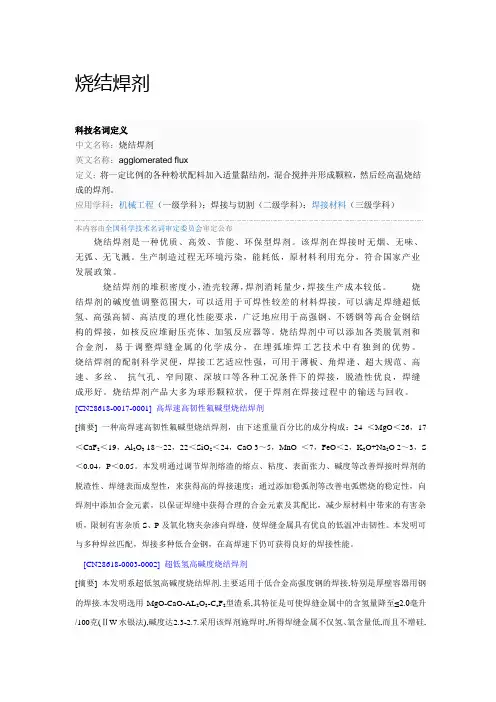

烧结焊剂
烧结焊剂科技名词定义中文名称：烧结焊剂英文名称：agglomerated flux定义：将一定比例的各种粉状配料加入适量黏结剂，混合搅拌并形成颗粒，然后经高温烧结成的焊剂。
应用学科：机械工程（一级学科）；焊接与切割（二级学科）；焊接材料（三级学科）本内容由全国科学技术名词审定委员会审定公布烧结焊剂是一种优质、高效、节能、环保型焊剂。
该焊剂在焊接时无烟、无味、无弧、无飞溅。
生产制造过程无环境污染，能耗低，原材料利用充分，符合国家产业发展政策。
烧结焊剂的堆积密度小，渣壳较薄，焊剂消耗量少，焊接生产成本较低。
烧结焊剂的碱度值调整范围大，可以适用于可焊性较差的材料焊接，可以满足焊缝超低氢、高强高韧、高洁度的理化性能要求，广泛地应用于高强钢、不锈钢等高合金钢结构的焊接，如核反应堆耐压壳体、加氢反应器等。
烧结焊剂中可以添加各类脱氧剂和合金剂，易于调整焊缝金属的化学成分，在埋弧堆焊工艺技术中有独到的优势。
烧结焊剂的配制科学灵便，焊接工艺适应性强，可用于薄板、角焊逢、超大规范、高速、多丝、抗气孔、窄间隙、深坡口等各种工况条件下的焊接，脱渣性优良，焊缝成形好。
烧结焊剂产品大多为球形颗粒状，便于焊剂在焊接过程中的输送与回收。
[CN28618-0017-0001] 高焊速高韧性氟碱型烧结焊剂[摘要] 一种高焊速高韧性氟碱型烧结焊剂，由下述重量百分比的成分构成：24 ＜MgO＜26，17＜CaF2＜19，Al2O3 18～22，22＜SiO2＜24，CaO 3～5，MnO ＜7，FeO＜2，K2O+Na2O 2～3，S ＜0.04，P＜0.05。
本发明通过调节焊剂熔渣的熔点、粘度、表面张力、碱度等改善焊接时焊剂的脱渣性、焊缝表面成型性，来获得高的焊接速度；通过添加稳弧剂等改善电弧燃烧的稳定性，向焊剂中添加合金元素，以保证焊缝中获得合理的合金元素及其配比，减少原材料中带来的有害杂质，限制有害杂质S、P及氧化物夹杂渗向焊缝，使焊缝金属具有优良的低温冲击韧性。
合金粉过渡带极堆焊烧结焊剂研制及焊接工艺
表 ２ 合 金 粉 末化 学成 分 （ 量 分 数 ） （ ） 质 ％
表 ３ 特 制 烧 结 焊剂 化 学 成 分 （ 量 分 数 ） （ ） 质 ％
Ａ１０３＋Ｔ Ｏ２ ２ ｉ ３１ ．１ Ｍｇ Ｏ ２ ． ６ ９ Ｓ ｉ １． ５ ４ Ｆ ９ ６ ． Ｃ ０ ａ ９ ３ ． Ｍｎ Ｏ ５ ２ ．
试 验规 范 ：碳 钢焊带 ６ ｒｍ×０ ５ ｍ。 ０ ａ ．ｍ
焊接 参数 ：焊接 电流为 ７ ０ ５ Ａ，电弧 电压 为 ３ Ｖ， ０
焊 接速 度为 １ ｍｍ ｍｉ，送粉 速度 为 １０ ａｉ。堆 焊 ７ ／ ｎ ２ ｒ ｎ
层 数为 两层 。
通过 改变 合 金 粉 牌 号 ，可 以得 到 含 有 不 同合 金
ＭＷ （ ０ １ ２ ２） ２ １０ １
钙 及 Ａ 一Ｍ 合金 等 ，可 以保 证 焊 接 电弧 稳 定 ，在 电 １ ｇ 弧 周 围造成 一 种 还 原 的气 氛 ，防 止 空 气 中 的 水 分 ， 氧 化氮 等有 害气 体 进 入 熔 敷 金 属 ，生 成 的 焊 接 熔 渣
成分 的熔 敷 金 属 ，还 可 以 通过 调 整 送 粉 速 度 及 焊 接
试验 目标 ：堆 焊硬度 ＨＲ ＞５ 。 ＣＩ ５
试 验 结 果 ：堆 焊 焊 缝 硬 度 ５ ＨＲ ９ Ｃ、５ ． ＨＲ ８ ５ Ｃ、
５ ＨＲＣ 和 ５ ． ＨＲＣ ７ ６５
参 数 ，也可 以调 整 含 有 合 金 成 分 的 熔 敷 金 属 成 分 ，
达到所 需硬 度及 耐磨 性能 。
及硫 、磷 等有 害杂 质 。首先 Ａ： Ｍ Ｏ可 与氟化 物 １ 和 ｇ Ｏ
形成 很好 的焊 接熔 渣 ，保 护 焊 缝 金 属 ；其 次 加 入 氟
烧结焊剂的生产工艺流程
烧结焊剂的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!烧结焊剂是一种用于焊接的辅助材料，它主要由矿物质、粘结剂和添加剂等组成。

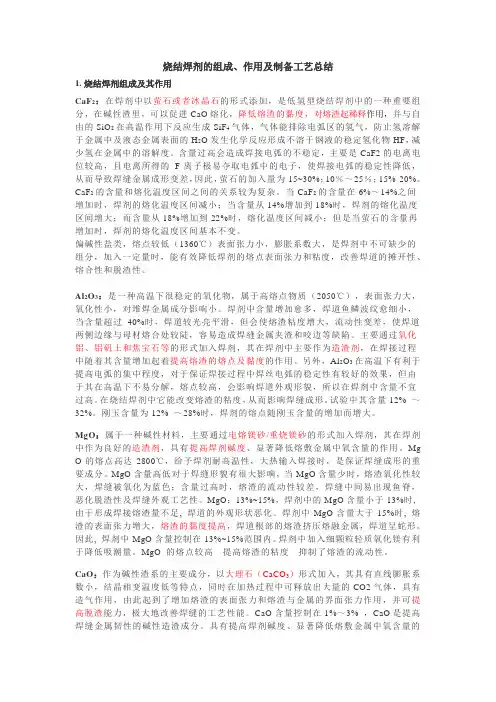

烧结焊剂组成、作用及制备工艺总结
烧结焊剂的组成、作用及制备工艺总结1.烧结焊剂组成及其作用CaF2：在焊剂中以萤石或者冰晶石的形式添加，是低氢型烧结焊剂中的一种重要组分，在碱性渣里，可以促进CaO熔化，降低熔渣的黏度，对熔渣起稀释作用，并与自由的SiO2在高温作用下反应生成SiF4气体，气体能排除电弧区的氢气，防止氢溶解于金属中及液态金属表面的H2O发生化学反应形成不溶于钢液的稳定氢化物HF，减少氢在金属中的溶解度。
含量过高会造成焊接电弧的不稳定，主要是CaF2的电离电位较高，且电离所得的F-离子极易夺取电弧中的电子，使焊接电弧的稳定性降低，从而导致焊缝金属成形变差，因此，萤石的加入量为15~30%；10％～25％；15%-20%。
CaF2的含量和熔化温度区间之间的关系较为复杂。
当CaF2的含量在6%～14%之间增加时，焊剂的熔化温度区间减小；当含量从14%增加到18%时，焊剂的熔化温度区间增大；而含量从18%增加到22%时，熔化温度区间减小；但是当萤石的含量再增加时，焊剂的熔化温度区间基本不变。
偏碱性盐类，熔点较低（1360℃）表面张力小，膨胀系数大，是焊剂中不可缺少的组分，加入一定量时，能有效降低焊剂的熔点表面张力和粘度，改善焊道的摊开性、熔合性和脱渣性。
Al2O3：是一种高温下很稳定的氧化物，属于高熔点物质（2050℃），表面张力大，氧化性小，对堆焊金属成分影响小。
焊剂中含量增加愈多，焊道鱼鳞波纹愈细小，当含量超过40%时，焊道较光亮平滑，但会使熔渣粘度增大，流动性变差，使焊道两侧边缘与母材熔合处较陡，容易造成焊缝金属夹渣和咬边等缺陷。
主要通过氧化铝、铝矾土和焦宝石等的形式加入焊剂，其在焊剂中主要作为造渣剂，在焊接过程中随着其含量增加起着提高熔渣的熔点及黏度的作用。
另外，Al2O3在高温下有利于提高电弧的集中程度，对于保证焊接过程中焊丝电弧的稳定性有较好的效果，但由于其在高温下不易分解，熔点较高，会影响焊道外观形貌，所以在焊剂中含量不宜过高。
